• Læs brugsvejledningen med omhu, ∀r installation og/eller brug af emhætten.
• Fabrikanten fralægger sig ethvert ansvar for skader med udspring i ukorrekt installation eller installation i strid med brancheforskrifterne.
• Det anbefales at lade alle handlingerne omkring installation og justering udføre af kvalificeret personale.
• Kontroller emhætten after at have fjernet emballagen. Hvisprodukter beskadiget bør det ikke tages i brug, men ret i stedet henvendelse til Smeg's servicecenter.
• Før der foretages nogen form for tilslutninger skal det kontrolleres, at spændingen på lysnettet svarer til spændingen angivet på etiketten med enhedens karakteristika, der er placeret indvendigt på apparatet.
• Kontroller, at hjemmets elektriske anlaeg er udstyret med en virkedygtig jord forbindelse til apparater af Klasse I.
• Minimumsafstanden mellem emhætten og overfladen på komfur eller kogeplade skal nære mindst 650mm.
• Udsuget luft må ikke fores til en kanal, der samtidig anvendes til udsugning fra apparater der anvender gas eller andre brændbare stoffer.
• Forbind emhættens udsugning til en udsugningskanal med en passende intern diameter, og ikke på under 120 mm.
• Der skal altid sorges for tilstrækkelig udluftning'nar emhætten og gasdrevne apparater anvendes på samme tid.
• Hvis forsyningskablet har taget skade skal det skiftes ud af fabrikanten eller dennes tekniske assistance, eller under alle omstændigheder af en person med lignende kvalifikationer, for at forebygge enhver risiko.
• Lovens forskrifter vedrørende udsugning af luft fra emhætten skal overholds.

BRUG

• Der bør ikke laves mad eller frituresteges på en södan@måde, at der forekomm er flammer af stærk intensitet. Disse kan via emhættens sug forårsage en alvorlig brandfare.
• Undlad at flambere under emhætten. Brandfare
• Emhætten kan anvendes af børn fra en alder på minre end 8år, somt af personer med nedsatte fysisiske, sensoriske eller mentale evner, uller personer,uden erfaring og det nødvendige kendskab,hvis de blot overvåges af andre,ller after at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstæet de hertil relaterede farer.

Børn bør overvåges, for at undgå at de leger med redskabet.

GIV AGT: Emhættens tilgængelige dele kan blive meget varme, ℝ de bruges med apparater til madlavning

VEDLIGEHOLDELS

• Før enhver form for vedligeholdelse eller rengøring, skal apparatet kobles fra strømforsyningen.

• Udfør en grundig og rettidig vedligeholdelse af filtrene i henhold til de af fabrikanten anbefalede intervaller.

• Ved rengøring af emhættens overflade er det tilstrækkeligt at anvende en fugtig klud og et mildt flydende rengøringsmiddel.

• Rengering og vedligeholdelse bør udføres af bruger, og mA aldrig udføres af børn,uden tilsyn.

FABRIKANTEN FRASKRIVER SIG ETHVERT ANSVAR HVIS OVENSTÄENDE ANVISNINGER IKKE OVERHOLDES.

ANVENDELSE:

• Dette apparat er udviklet til brug som emhætte med UDVENDIGT UDTAG eller som FILTRERENDE anlaeg hvor luften cirkulerer i rummet after filtrering.

• VERSION UDSUG: For at anvende emhætten med udsug forbindes mundingen ved motoren, ved hjælp af et fleksibelt eller stift rør med tilstrækkelig indvendig diameter og ikke mindre end 120 mm, direkte til det eksterne udsug.

NB. Eventuelle aktive lugt kulfentre skal fiernes.

• VERSION FILTERING: Hvis der/DD er mulighed for at forbinde emhætten til et ekstertnt udsug, kan emhætten omdannes til filtrerende anlaeg. När emhætten fungerer som filtrerende anlaeg filtreres luften via et aktivt kulfilter, der fjerner lugt, inden luften igen ledes ud i rummet gennem ventilationsriste på sider af rørkappen.

NB.: Anvendelse af emhaeten som filtrerende anlaeg, kan medføre en stigning i det opfatte stojniveau.

INSTALLATIONSVEJLEDNING

Emhæten leveres med alle de nødvendige deli til korrekt installation. Minimumsafstanden mellem emhæten og overfladen på komfur eller kogeplade skal vare mindst 650~mm (Fig. 1). Hvis motorens luftindtag er udstyret med en kontraventil for røg, skal det sikres at ventilen frit kan abne og lukke sig.

For nemt at kunne gennemfore installationen anbefales det at ffolge nedenstående anvisninger:

1) Emhætten skal placeres centralt i forhold til kogepladerne.
2) Arbejdsgangene under installationen afhænger af emhaettens model. Find frem til det aktuelle monteringssystem blandt nedenstænde:

a) Nr. 2 medfølgende, nivellerende ophæng med rawlplugs (Fig. 2)
b) Medfolgende, nivellerende bagsidebojle med rawlplugs (Fig. 3)
c) Indhent ophysninger i det specifikke installationsbilag til modeller, der ophänges frit i rummet.

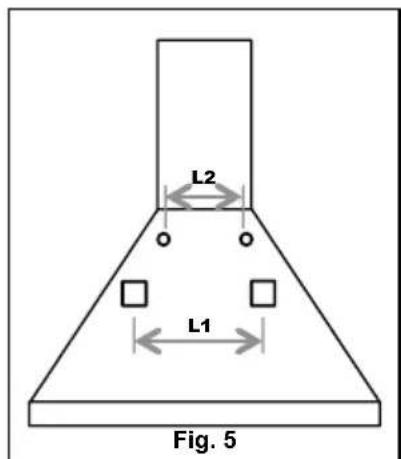

NB.: Monteringssystemerne a) og b) er anbragt pa bagsiden af emhætten i hullerne L 1 (Fig. 5).

3) Fjern fedtfiltrene og placer emhætten på væggen for at markere hvor der skal bores huller til forankring af det relevante fæstesystem.
4) After at emhaeten er fjernet fra væggen, bores de to huller til monteringen
5) Fæstesystemet fastgøres på væggen med rawlplugs, som skal strammes
6) Afmærk hullerne L2 på væggen, sö emhætten monteres sikkert. (medfølgende rawlplugs)
7) 6) Hæng emhætten op på fæstesystemet (fig. 2 og 3) og niveller den ved at indvirke på justeringsskruen.
8) Emhæten monteres sikkert ved at skrue de to ekspansionsskruer L2 welt i bund

FORBINDELSER TIL LUFTUDTAG:

Version UDSUG: Rør til udsug med indvendig diameter på 150mm moneres på motorens Åbning. Rør til udsug på化进程 have indvendig diameter på under 120 mm.

Advarsel. Hvis emhætten er udstyret med aktivt kulfilter skal dette fjernes (se side 8)

Når emhætten og andre apparater drevet af性和 energi end elektricitet er i drift samtidig, på det negative tryk i rummet ikke overstige 4 Pa (4 x 10-5 bar).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Version FILTERING:

Abningen til motoren skal holdes fri. De aktive kulfiltre installereres som vist på side 8.

Hvis emhaeten ikke er udstyret med aktive kulfentre er det nødvendigt分开 at anskaffe sādanne ved henvendelse til naermeste autoriserede Smeg-forhandler.

Pavisse modeller medfolgersom standardetsaefrystykker (fig.6) der skal monteres pa væggen med ekspansionsdyvler i en sādan højde at luften fra emhætten ledes korrekt ud mod ristene pa rørkappens sider. Forlængerne R2 monteres pa siden af samlestykket R1. Forbind samlestykket R1 i udgangen pa emhætten ved hjælp af et rør med diameter D. 150mm.

- MONTERING AF RØRKAPPE (fig. 7):

Kappens beslag, (K), enten i en eller to dele, placeres i den ønskede højde. Sætærker til de to huller til fastgorelse af beslaget. Der bores huller på væggen for montering af beslaget. Beslaget fastgores med demedfolgende skruer og ekspansionsdyvler.

Rørkappens dele placeres forsigtigt på emhaeten. Den nederste del af=kappen monteres på emhaeten med skruerne Z. Den overste del af=kappen traekkes forsigtigt ud indtil den onskede længde.

Den overste del af=kappen fastgores med skruerne L til kappens vægbeslag K.

ELEKTRISK TILSLUTNING

• Det anbefales at de elektriske installationer udføres af autoriseret installerær.

Hvor det er nødvendigt at forbinde emhættens elektriske kabel direkte til strømforsyningen skal der indsættes en dobbeltpolet afbryder, med minimal abning mellem kontakterne på 3 mm, med passende spændingsstyrke og som overholder gældende normer og standarder.

BRUGSVEJLEDNING:

KONTROLPANEL

For at opnå optimal udnytelse og effektivitet af produit er det tilrådeligt at starte for emhæten et par minutter, För madlavning pabegyndes samt at fortsette med emhæten tændt i mindst 15 minutter after endt tilberedning ell er indtil damp og lugter fuldstændig forsvundet. For at tænde for emhæten skal det rette kontrolpanel findes herunder og retningslinjerne for det enkelte kontrolpanel følges:

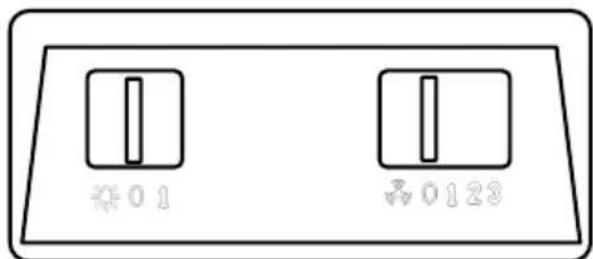

SLIDER:

• Knap (A) ON/OFF belysning
• Knap (B) Med fire positioner:

0

OFF Motor

123

ON/regulering af hastighed

MED TRADITIONELT TRYKKNAPPANEL:

Tast ON/OFF belysning

0

Tast OFF motor

123

Taende-/reguleringstast

udsugningsbastighed

MED DREJEKNAPPER:

Regulering af udsugningshestighed

Aktivering af intensiv hastighed tidsunderlagt

Funktionen intensiv tidsunderlagt:

Den intensive, tidsunderlagte Funktion er den driftstilstand, hvor emhætten i en kort periode suger ved maksimal kraft. Den intensive, tidsunderlagte udsugning aktiveres ved at dreje drejeknappen (B) med uret fra position 3. Nár den intensive, tidsunderlagte udsugning går i gang vender drejeknappen automatisk tilbage til position 3. Den intensive udsugning kan slås fra vedigen at dreje drejeknappen (B) mod uret. Ved afslutningen af den tidsunderlagte intensive udsugning genoptager emhætten hastighed 3.

(A) (B)

(A) (B)

MED MODERNE TRYK PANEL - 2 TRYK 10 TASTER:

①

A

一

B

+

G

山

D

E

88

C

F

<

F

G

H

Tast Fufnktion Display
A Tænd/sluk udsugningsmotor Viser den valgte hastighed
B Sænker driftshastigheden Viser den valgte hastighed
C Øger driftshastigheden Viser den valgte hastighed
D	Aktiverer den intensive udsugning direkte fra enhver hastighed, ogssø fra slukket tilstand. Udsugningen er tidsunderlagt og;nár tiden er gæet vender emhæften tilbage til den forudgående hastighed. Egnet til at klare selv store mængder røg og damp fra madlavningen..	Viser HI skiftevis
	Ved at holde tasten inde ca. 5 sekunder,;narr emhæten er slukket (motor og lys), aktiveres / inaktiveres tastlåsen.	"--" Aktiv tastlås.
E	24-timers FunktionEmhæten starter i laveste hastighed og kører 10 minutter en gang i timen.	Viser 24 og punktet forneden til hjre blinker en gang i sekundet mens emhæten er i fonction. Inaktiveres ved at trykke på tasten.
	Ved at holde tasten inde ca. 5 sekunder,;narr emhæten er slukket (motor og lys). Ved tryk på tasten "B" under animation, aktiveres / inaktiveres de aktive kulfilters alarm.	Viser en cirkelbevgelse i ca. 5 sekunder. "EF" blinker to gange ved aktivering "EF" blinkerén gang ved disaktivering
F	ForsinkelsesfungtionAktiverer automatisk slukning after 30 minutter. Egnet til fuldstændig fjernelse af resterende lugte. Forsinkelsesfungtionen kan aktiveres fra enhver indstilling og inaktiveres ved at trykke på tasten eller ved at slukke for emhæten.	Viser driftshastigheden og pærøn i bunden til hjre blinker
G	Nær alarmen for de aktive kulfiltre lyder kan den standses ved at trykke ca. 3 sekunder på tasten.	Nær alarmen er.slæt fra slukkes ogssø beskeden der fulgte med alarmen:FF viser at det er nødvendigt at vaske de metalliske fert-filtre. Alarmen går i gang after 100 driftstimer.EF viser at det er nødvendigt at udskifte de aktive kulfiltre samt at det er nødvendigt at vaske de metalliske fert-filtre. Alarmen går i gang after 200 driftstimer.
H	Sænker belysningen ved hvert tryk på knappen i cyklisk Funktion.
1 Slukker og tænder for belysningen ved maksimal styrke.
L Øger belysningen ved hvert tryk på knappen i cyklisk Funktion.

Blokering af kontrolpanelet: Det er muligt at blokere kontrolpanelet for at udføre rengøring af emhætten og glasoverfladen, Neardenne er slukket. Kontrolpanelet kan aktiveres eller inaktiveres ved at holde tasten D inde cirka 5 sekunder, og det bekraftes af:

"---" Aktiveret tastlas.

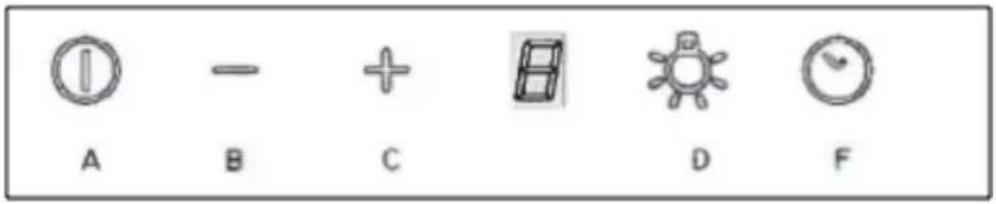

MED MODERNE TRYK PANEL 1 TRYK:

TAST FUNKTION DISPLAY
A TÄENDE / SLUKKE UDSUGNINGEN VISER DEN VALGTE HASTIGHED (SUG)
B SÄENKER DEN VALGTE HASTIGHED VISER DEN VALGTE HASTIGHED (SUG)
C	ØGER DEN VALGTE HASTIGHEDAKTIVERER INTENTENSIV, TIDSUNDERLAGTUDSUGNING	VISER DEN VALGTE HASTIGHEDINTENTENSIV, TIDSUNDERLAGTUDSUGNING BLINKER
D TÄNDER OG SLUKKER FOR BELYSNINGER
F	AKTIVERER DEN AUTOMATISKE FORSINKEDAUSKNING EFTER 15 MINUTTER.	BLINKER

ELEKTRONISK TRYKKNAPPING SOFTTOUCH

Det periodiske intensive sug er Funktionen hvor emhaeten for en kortperiode suger med maksimal kraft.

Aktiveringen af funktionen vises ved at LED øren over tasten blinker. Ved afslutningen af det periodiske intensive sug genoptager emhætten hastighed 3.

TILVALGSFUKTIONER

• TIDSINDSTILLET AUTOMATISK SLUKNING: Ved at trykke to gange på en af tasterne for hastigheden (2-3) aktiveres den "Tidsindstillede automatiske slukning", der slukker for[bade sug og belysning after 10 minutes. Aktiveringen afijke Funktion vises ved at lysdioden, over tasten der blev trykket på, blinker.

• FILTERRENSNINGSADVARSEL: Hvis alle fire lysdioder blinker samtidig (dette er forprogrammeret til aktivering hver 200 time emhaeten har vaaret i Funktion) betyder det at brugeren skal rense eller udskifte filtrene.

Ved tryk på tasten OFF er det muligt at genstarte optællingen af de 200 timers drift. NB. Ved fejlagtigt tryk på tasten OFF inden de 200 timer er udløbet nulstilles tælleren ikke. Det er god brug at sørge for at rengøré fert- filtrene hvr 200 time og udskifte de aktive kulftræ hver 200 time.

N.B. I visse lande fås ochsj versionen med 4 hastigheder med layout som ses ved sider af hvor:

Tast Reset fibre

RENGØRING OG VEDLIGEHOLDELS

Inden der udfores nogen form for vedligeholdelse og/eller rengoring bør strømmen slukkes og stikket på emhætten trækkes ud.

En konstant rengøring sikrer en god Funktion og en lang levetid. Der skal ære saerlig opmaerksohed omkring fert-filtrene og de emhætter der kun filtrerer med kulfibre.

NB. Ophobning af fedt på indersiden af filteret og emhætten begrænser emhættens ydeevne og medfører risiko for brand.

UDVENDIG RENGØRING: Den uvdendige og indvendige rengøring af emhætten skal udføres med en blød klud og et mildt, flydende rengøringsmiddel. Opløsningsmidler og skuremidler bør aldrig anwendes. Det kan anbefales at anvende specifikke rengøringsprodukter. Instruktionerne på rengøringsmidlet bør følges. Det anbefales at rengøre emhættens metalliske overflade ved at følge og fjje metallet i den retning det er forarbejdet

RENGØRING AF METALLISKE Filtre: Der skal vare ekstra opmaerksohmed pa rengøringen af panelerne med anti-fedt filtrene i metal. Ophobning af fedt pa andersiden af filteret og emhaeten begrænser emhaettens ydeevne og medforer risiko for brand.

For at undgå brand skal filtrene rengøres jævnligt og mindst en gang om maneden, eller oftere i tilfælde af at emhætten bruges meget ofte.

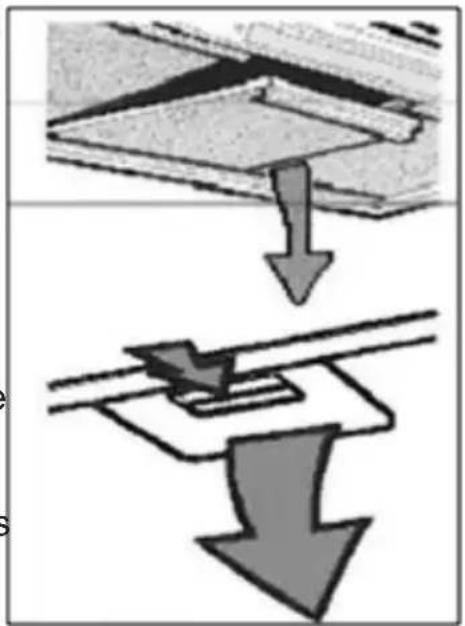

After at have observeret den korrekte model, tages filtrene ud som vist på figuren ved sider af. Vask filtrene med omhu i et mildt rengøringsmiddel, i handen aller i opvaskemaskinen. Filtrene monteres igen i emhætten. Vær opmaerksom på at handtagene på filtrene monteres udad mod brugeren.

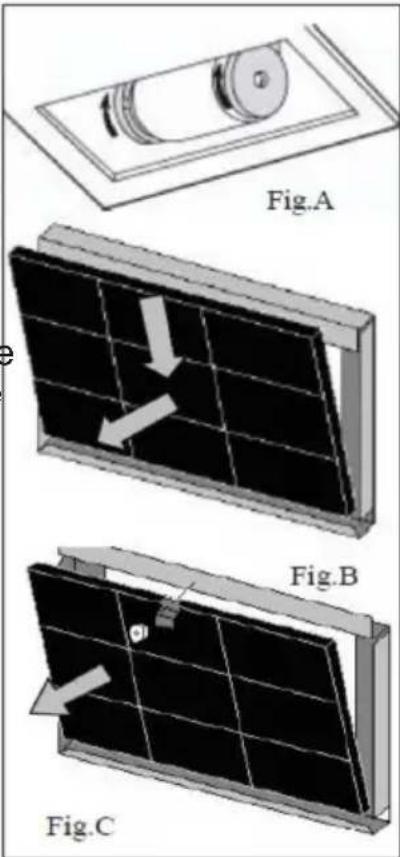

UDSKIFTNING AF KULFILTRE: (Gælder kun for filter udgave)

Kulifttrene har evnen til at fastholde lugt, indtil kullet har næt mætningsgraden. De kan ikke vaskes eller fornys; derfor anbefales det at udskifte dem mindst en gang hvert halveår aller hyppigere i tilfælde af en særligHard anvendelse af emhæten. Før arbejdet startes, sorg for at afbryde emhæten fra strømforsyningen.

For at fä adgang til de aktive kulfentre, skal metalfiltrene fjernes som beskrevet ovenfor. Ved hjælp af figurerne,ær bekendt med kulfilter-sættet, der er inkluderet med emhæten

Hvad angar filterskiven er det nok at dreje de to filtrte 90^ som vist i fig.A, og derefter trakke dem ud fra deres sae. Hvis et patronfilter er fastgjort med fjedre (fig.B) skal der udoves et tilstrakkeligt tryk til at overvirnde modstanden i fjederen, og herefter trakkes filteret ud.

Hvis et patronfilter fastlåst med et beslag og med gevindknop (fig.C), skrues knoppen ud, fjern lasebeslaget og træk herefter det aktive kulfilter ud. Genmonter kulfiltrene og fedt-filtrene af metal, ved at udføre de ovenstaende handleringer i omvendt rækkefolge.

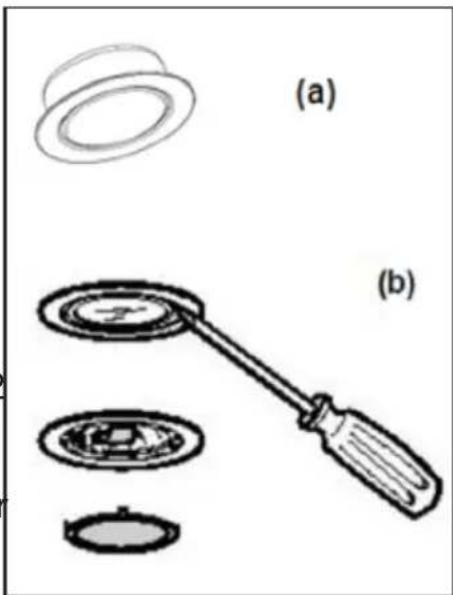

UDSKIFTNING AF LAMPER:

Afbryd altid emhæten fra strømforsyningen, før der udføres nogen form for vedligeholdelsesindgreb og/eller rengøring

Afhengigt af modellen kan emhaeten vare udstyret med forskellige typ er belysning, med lysdiode-ller halogenlamper.

a) MED LYSDIODER: Lysdiode-lyskilderne garanter et højt antal driftstimer. Skulle det blive nødvendigt at udskifte grundet slitage eller beskadigelse, skal hele lyssaæntingen (spotlightet) udskiftes. I dette tilfælde kontaktes kvalificeret teknik bistand. Dette apparat er udstyret med hvid lysdiodebelysning af klasse 1M i henhold til standarden EN 60825-1: 1994 + A1:2002 + A2:2001; maksimal optisk udgangseffekt@439nm: 7 W

Se aldrig direkte med optiske instrumenter (kikkert, forstørrelsesglas....).

b) Halogen: ære med G4 fatning, effekt 20W og spænding 12V. Fjern bæreringen på lyssætningens glas med en skruetækker,ningar skal udskiftes. Når glasset er fjernet, tages den defekte ære ud af sædet og den nye ære sættes i. Genmonter lyssætningens glas ved at fastgøre den med bæreringen.

Kode ILCOS: HSG/C/UB-20-12-G4

BEHANDLING AF WEEE

I henhold til'article 26 i det italienske lovdekret nr. 49 af 14. marts 2014 "Indarbejdning af direktiv 2012/19/EU om affald af elektriske og elektroniske apparater (WEEE)"

Symbolet med den overkrydsede spand på apparatet eller dettes emballage, angiver atprodukter ved endt levetid skal indsamles separat fra andet affald.

Bruger skal derfor overdrage apparatet ved endt levetid til egnede kommunale indsamlingscentre med separat indsamling af elekroteknisk og elektronisk affald.

Som alternative til selvstændig administration heraf, kan apparatet overdrages til bortskaffelse hos forhandleren, i forbindelse med kɒb af et nyt apparat at samme type.

Det er desuden muligt gratis,.uden forpligtelse til at kobe noget, at aflevere elektroniskeprodukter med dimensioner på under 25 cm til bortskaffelse, hos forhandlere med et forretningsareal på mindst 400m^2

En korrekt separat indsamling til afterfolgende miljøvenlig genbrug, behandling og bortskaffelse af udtjente apparater, medvirker til at undgå mulig negativ pavirkning på miljø og sundhed og fremmer genbrug og/ eller genanvendelse af de materialer apparaturet er fremstillet af.
