MANUALE UTENTE KS905SXE2 SMEG

Libretto di Istruzioni (IT)

• Prima di installare e/o usare la cappa leggere attendamente le istruzioni.
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• Si raccomanda di far eseguire tutte le operazioni relative all'installazione e alla regolazione da personale qualificato.
• Una volta rimossa la cappa dall'imballo verificarne l'integrità. In caso il prodotto fosse danneggiato non utilizzato il prodotto e rivolgersi alla rete di assistenza Smeg.
• Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda alla tensione riportata sull'etichetta caratteristica situata all'interno dell'apparecchio.
• Per apparecchi in Classe I accertarsi che l'impiano elettrico domestico garantisce un corretto scarico a terra.
• La distanza minima tra il piano di cottura e la parte inferiore della cappa deve essere almeno di 650mm.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati a gas o altri combustibili.
• Collegare l'uscita dell'aria aspirata alla condotti di scarico fumi di diametro interno adeguato e non inferiore a 120~mm .
• Deve essere sempre prevista un'adeguata areazione del locale quando la cappao apparecchifunzionanti gasvengono usaticontemporaneamente.
• Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare in modo da prevenir agli rischio.
• Rispettare le prescrizioni di legge relative allo scarico dell'aria da evacuare nel funzionamento aspirante della cappa.

USO

• Non cucinare o friggere in modo da provocare fiamme libero a forte intensità che possono essere attirate alla cappa in funzione e potrebbero causare un incendio.
  Non preparare flambé sotto la cappa da cucina; Pericolo di incendio
• La cappa può essere utilizzata da bambini di età inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di

esperienza o della necessaria conoscenza, parché sotto sorvegianza oppure dopo che le stesse abbiamo ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio
• ATTENZIONE: Le parti accessibili sono divertare molto calde se utilizzate con degli appearecchi di cottura

MANUTENZIONE

• Prima di effettuare tutte le operazioni di manutenzione o pulizia scollegare l'apparecchio dall'alimentazione elettrica.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri a seconda gli intervalli consigliati dai costruttore.
• Per la pulizia delle superfici della cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.
• La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere eseguita da bambini alla sorveglianza;
• IL COSTRUTTORE DECLINA OGNI RESPONSABILITA NEL CASO NON VENGANO OSSERVATE LE INDICAZIONI SOPRA DESCritTE

UTILIZAZIONE:

• Questo appearecchio è stato progettato per essere utilizzato come cappa ASPIRANTE (evacuazione dell'aria all'esterno) o FILTRANTE (ricircolo dell'aria all'interno)
• VERSIONONE ASPIRANTE: Per renderse la cappa in versione aspirante collegare l'imbocco motore, mediante un tubo rigido o flessibile di diametro interno adeguato e non inferiore a 120~mm , direttamente allo scarico esterno di evacuationazione vapori e odori.

NB. Togliere gli eventuali filtri antidore al carbone attivo.

• VERSIONE FILTRANTE: Nel caso non esista la possibilità di scarico versuso l'esterno, la cappa può essere trasformata in filtrante. InQLa versione I'aria e i vapori vengono depurati dai filtri antidore al carbone attivo e rimessi in circolo nell'ambienteattraverso le griglie di areazione laterali del camino.

Nota: l'impiego della cappa in modalità filtrante può essere un incremento del livello sonoro percepito.

ISTRUZIONI PER L'INSTALLAZIONE:

La cappa viene fornita con tutti gli accessori necessari all'installazione. La distanza minima tra il piano inferiore della cappa ed il piano cottura deve essere almeno di 650mm (Fig. 1). Nel caso in cui l'imbocco motore sia dotato di una valvola di non ritorno fumi assicurarsi cheessa possa apriri e chiudersi liberamente.

Per una facile installatione si consiglia si seguire le operazioni sotto riportate:

1) La cappa va centrata rispetto al piano cottura.
2) A seconda del modello di cappa sono previste differenti modalità di installazione. Individuare il proprio sistema di fissaggio tra i seguenti:

a) No 2 ganci livellanti con fissaggio con tasselli ad espansione in dotazione (Fig.2)
b) Staffa retro livellante con fissaggio tasselli ad espansione in dotazione (Fig.3)
c) Per i modelli ad isola far riferimento all'allegato di installazione specifico.

N.B.: I sistemi di fissaggio a) e b) si alloggiano sui retro della cappa nei fori L 1 (Fig. 5).

3) Togliere i filtri antigrasso posizionare la cappa sulla parete e tracciare la posizione di riferimento dei fori per l'ancoraggio del relativiistema di fissaggio.
4) Eseguire i 2 fori precedentamente tracciati dopo aver molto la cappa alla parete
5) Ancorare il sistema di fissaggio alla parete serrando tassello ad espansione

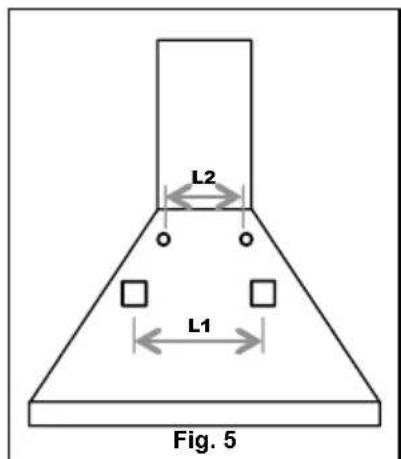

6) Tracciare sul muro i fori L2 per fissare in sicurezza tasselli nei fori. (tasselli in dotazione)
7) Appendere la cappa alsystema di fissaggio (Fig.2 e 3) ed eseguire il livellamento agenda sulla vite di regolazione.
8) Fissare in sicurezza la cappa serrando a fondo le due viti a espansione dei fori L2

SISTEMI DI CONNECTIONA:

Versione ASPIRANTE:

Collegare all'uscita dell'imbocco motore il condotto di espulsione fumi di diametro interno 150mm . Il condotto di espulsione non deve avere inferiore a 120~mm

Attenzione se cappa è fornita di filtering ai carboni attivi,\ questo delve essere rimioso (vedi pag. 8)

Deviazione per la Germania:

Quando la cappa da cucina e appearecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10 ^-5 bar).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Versione FILTRANTE:

Lasciare libero l'imbocco motore. Installare i filtri al carbone attivo come illustrato a pag.8.

Se la cappa non è provvista di filtering al carbone attivo è necessario acquisarlo separatamente rivolgendosi presso il centro Smeg autorizzato più vicino.

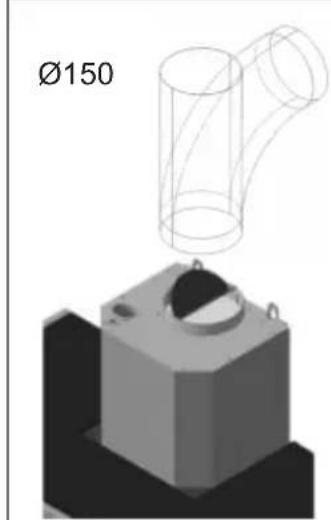

Per alcuni modelli è previsto di serie un gruppo raccordi (Fig.6) da fissare a parete mediante tasselli ad espansione ad una altezza opportuna in modo da canalizzare il flusso dell'aria in corrispondenza delle feritoie camino. Inserire lateramente le prolonghe R2 sui raccordo R1. Collegare il raccordo R1 all'uscita del corpo cappa per mezzo di un tubo di diametro D.150mm.

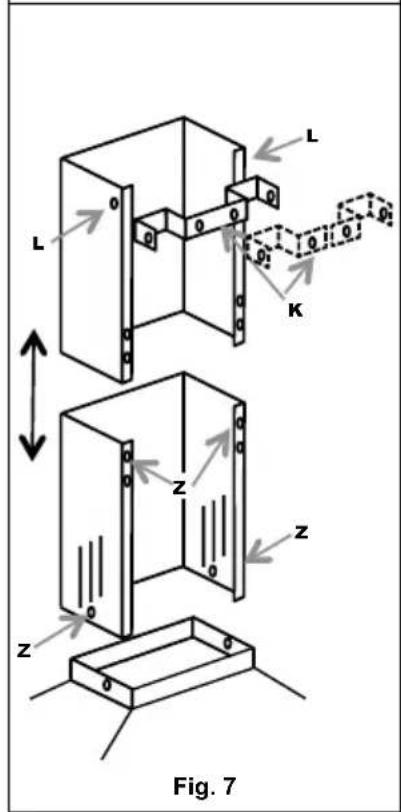

- MONTAGGIO CAMINI (fig. 7):

Posizione la staffa camino, unica o in due pezzi (K) al limite superiore desiderato.

Tracciare i due fori sulla parete per il fissaggio della staffa. Forare e fissare la staffa con i tasselli ad espansione in dotazione.

Posizione con cura il gruppo camini sulla cappa.
Fissare il camino inferiore mediante le viti Z alla cappa.

Estendere conattenzione il camino superiore sono al limiteuperiore.

Bloccare mediante le viti L il camino superiore alla staffa camino K.

CONNECTION ELETTRICA

• Si raccomanda che le operazioni di collegamento elettrico vengano eseguite da un installmente qualificato.

Nel caso di collegamento elettrico diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore bipolare con aperture minima tra i contatti di 3mm, dimensionato al carico e rispondente alle norme in vigore.

ISTRUZIONI PER L'USO:

GRUPPO COMANDI

Per un utilizzo ottimale ed efficiente del prodotto si consiglia di avviare la cappa alcuni minuti prima di iniziare a cucinare e prolungare il funzionamento per almeno 15min dopo aver terminato la cottura o comunque fino alla completa scompara s di vapore ed odori. Per avviare la cappa, identificare il tipo di lavoro della cappa e quindi seguire leindicazioni relative:

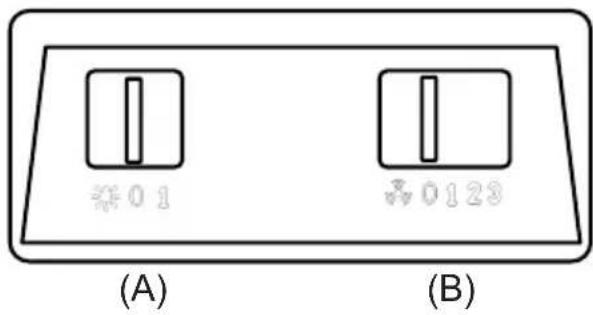

SLIDER:

• Cursore (A) ON/OFF illuminazione
• Cursore (B) a quattro posizioni:

0

Posizione OFF motore

123

posizione accensione/regolazione velocità cappa

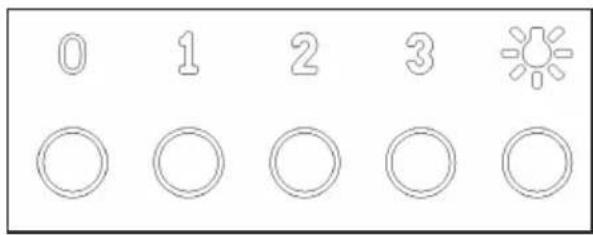

PULSANTIERA ELETTROMECCANICA:

Tasto ON/OFF luci

0

Tasto OFF motore

123

Tasto accensione / regolazione velocità cappa

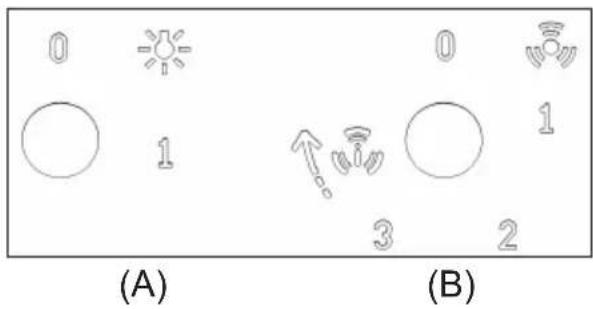

MANOPOLE:

• Manopola (A): ON/OFF illuminazione (0-1)
• Manopola (B):

0

Posizione OFF motore

123

posizione accensione / regolazione velocità cappa

Attivazione velocità intensiva temporizzata

Funzione intensiva temporizzata:

La funzione intensiva temporizzata è quella modalità di servizio per la quale per un tempo limitato la cappa elaborata la sua massima portata. L'attivazione della velocità intensiva temporizzata della cappa avviene ruotando in senso orario la manopola (B) alla posizione 3. Una volta attivata la velocità intensiva temporizzata, la manopola torna automaticamente in posizione 3. La velocità intensiva può essere disattivata ruotando nuovamente il comando (B) in senso antiorario. Alla scadenza della temporizzazione della velocità intensiva si ripristina in default la terza velocità.

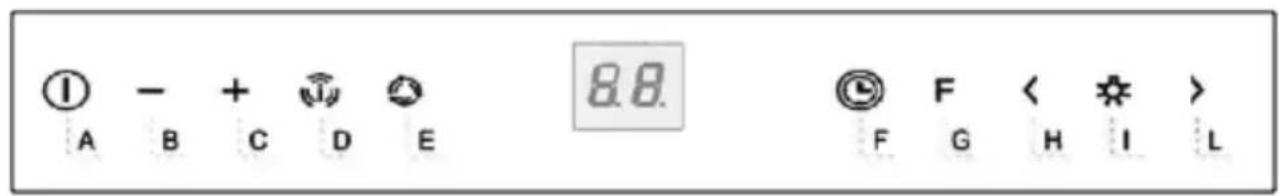

PULSANTIERA CAPACITIVA 2 DIGIT 10 TASTI:

Tasto F	Unione Display
A Accende / Spegne il motore di aspirazione. Visualizza la velocità impostata
B Decrementa la velocità di esercizio. Visualizza la velocità impostata
C Incermenta la velocità di esercizio. Visualizza la velocità impostata
D	Attiva la velocità Intensiva da qualsiassi velocitàanche da motore spento, tale velocità è temporizzata al termine del tempo ilsystema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Visualizza alternativamente HI
	Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva il blocco della tastiera.	"- -" Blocco tastiera Attivo.
E	Funzione 24H Attiva il motore alla prima velocità e consente un'aspirazione di 10 minuti agli ora.	Visualizza 24 e il punto in basso a destra lampeggia una volta al secondo, nelleutte il motore è in funzione Si disabilita premendo il tasto.
	Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), premcndo il tasto "B" durante l'animazione, si Attiva/ Disattiva l'allarme dei Filtri al Carbone attivo.	Visualizza per 5 secondi un'animazione rotativa. Lampeggia "EF" due volte in attivazione. Lampeggia "EF" una volta in disattivazione.
F	Funzione Delay Attiva lo spegnimento automatico ridardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore.	Visualizza la velocità di esercizio e il punto in basso a destra lampeggia
G	Con l'allarme filtrin corso premendo il tasto per circa 3 secondi si effettua il reset dell'allarme.	Terminata la procedura si spegne la segnalazione precedentente visualizzata: FF segnala necessità di lavare i filtri antigrasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. EF segnala la necessitiesità di sostituire i filtri al carbone attivo e devonoanche essere lavati i filtri antigrasso metallici. L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.
H	Decrementa l'intensità di Iluminatione ad agli pressione del Tasto in modo ciclico.
1	Accende e spegne l'impianto di illuminazione alla massima intensità.
L	Incrementa l'intensità di Iluminatione ad agli pressione del Tasto in modo ciclico.

Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia della superficie in Vetro, quando la Cappa ha il Motore e le Luci spente. Premendo per circa 5 Secondi il tasting D si può abilitare o disabilitare il Blocco Tastiera che è sempre confirmato con:

"---" Blocco tastiera Attivato.

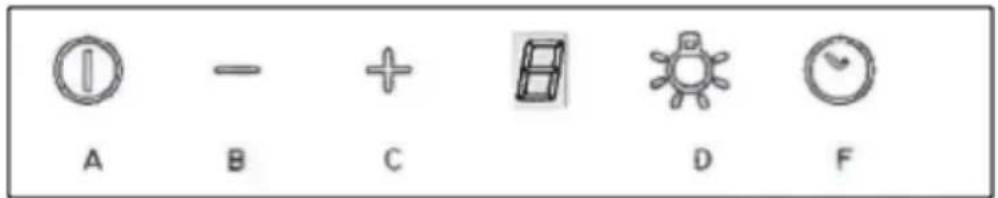

PULSANTIERA CAPACITIVA 1 DIGIT:

Tasto Funzione Display
A Accende / Spegne il motore di aspirazione. Visualizza la velocità impostata
B Decrementa la velocità di esercizio. Visualizza la velocità impostata
C Incrementa la velocità di esercizio. Visualizza la velocità impostata
D Accende/spegne impianto di illuminazione
F Attiva lo spegnimento ridatdato di 15' Display lampeggiante

PULSANTIERA ELETTRONICA SOFT TOUCH:

Tasto OFF motore/Reset Filtri

Tasto accensione/regolazione velocità cappa

Attivazione velocità intensiva temporizzata

Tasto ON/OFF luci

La funzione intensiva temporizzata è quella modalità di servizio per la quale per un tempo limitato la cappa elabora la sua massima portata.

L'attivazione della funzione è visualizzata dallampeggio del LED posto in corrispondenza del tasto. Alla scadenza della temporizzazione della velocità intensiva si ripristina in default la terza velocità.

FUNZIONI OPZIONALI:

• AUTOSPEGNIMENTO TEMPORIZZATO: Schiacciando uno dei tasti velocità motore (2-3), per due volte, si attiverà la funzione "Autospegnimento Temporizzato" che spegne sia luci che motore della cappa dopo 10 min. L'attivazione di tale funzione viene testimoniata dal lampeggiare del LED immediamente al di sopra del tasto schiacciato.

• AVVISO PULIZIA FILTRI: il lampeggiare contemporaneo dei 4 LED, (programmatop per attivarsi agli 200h di funzionamento), sta ad indicate all'utente la necessità di pulire/sostituire i filtri.

Con la pressione del tasting OFF è possibile far ripartire il conteggio delle 200h N.B. La pressione accidentale del tasting OFF prima delle 200h di funzionamento non produce reset alla memoria pulizia filtri. E' buona norma che agli 200h vengano puliti i filtri grassi e agli 200h sostituiti quelli a carboni attivi.

N. B. In alcuni paesi è disponibile ancche la versione a 4 velocità con il layout di fianco riportato dove:

Tasto Reset Filtri

PULIZIA E MANUTENZIONE

Prima di effettuare qualsiasi intervento di manutenzione e/o pulizia scollegare sempre la cappa alla alimentazione elettrica

Una costante pulizia garantisce un buon funzionamento e una lunga durata dell'apparecchio Particolari attenzioni vanno rivolte ai filtri antigrasso e per le sole cappe filtranti ai filtri al carbone.

N.B. L'accumulo di grassi all'interno dei pannelli filtranti及其他 a pregiudicare il rendimento della cappa, cui sono invenuti.

PULIZIA ESTERNA: La pulizia esterna ed interna della cappa deve essere effettuata con l'uso di un panno umido e detersivo liquido neutro, evitando assolutamente l'uso di solventi o sostanze abrasive. E' consigliato l'uso di prodotti specifici, segendo le istruzioni sul prodotto. Si consiglia di eseguire la pulizia della cappa strofinando l'acciaio sempre nel senso della finitura superficiale.

PULIZIA FILTRI METALLICI: Una cura particolare va rivolta ai pannelli filtranti antigrasso metallici. L'accumulo di grassi all'interno dei pannelli filtranti或者其他 pregiudicare il rendimento della cappa, cui sono comporare nelle incendio.

Al fine di scongiurare incendi i filtri devono essere puliti periodicamente almeno una volta al mese o con cadenze più elevate nel caso di un utilizzo particolaremente severo dell'apparecchio.

Individuato il modello della cappa in possesso, togliere un filtro alla volta come illustrato nelle figure accanto. Lavare accuramente i filtri con detersivo neutro, a mano o in lavastoviglie. Rimontare i filtri facendo attenzione che la maniglia sia rivolta all'esterno della cappa.

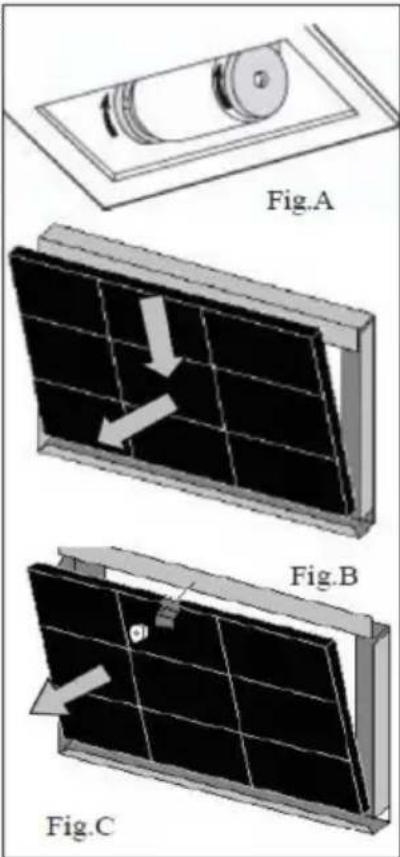

SOSTITUZIONE FILTRI AL CARBONE: (Per la sola versione filtrante)

I filtri al carbone hanno la capacité di trattenere gli odori sono a che i carboni non raggiungono il livello di saturazione. Non sono lavabili, non sono rigenerabili e pertanto si raccomanda la loro sostituzione almeno una volta agli sei mesi o con cadenze più frequenti nel caso di un utilizzo particolaremente severo della cappa. Prima iniziare le operazioni assicurarsi di aver scollegato la cappa alla rete elettrica. Per accedere ai filtri carbone attivo e necessario rimuovere i filtri metallici come sopraindicato. Con l'aiuto delle figure individuare il kit filtri a carbone in dotazione alla cappa.

Per il filtering a disco è sufficiente ruotare di 90^ come indicato nella (fig.A) i due filtri e quindi estrarli alla loro sede.

Nel caso di filtering a cartuccia fissato con molle, (fig.B) esercitare una pressione necessaria a vincere la resistenza della molla e quindi estrarre il filtering.

Con filtering a cartuccia bloccato con staffa e pomo filettato (fig.C), svitare il pomo, togliere la staffa bloccaggio e quindi estrarre il filtering a carboni attivi. Rimontare i filtri al carbone ed filtri antigrasso metallici eseguendo a nitroso le operazioni prima svolte.

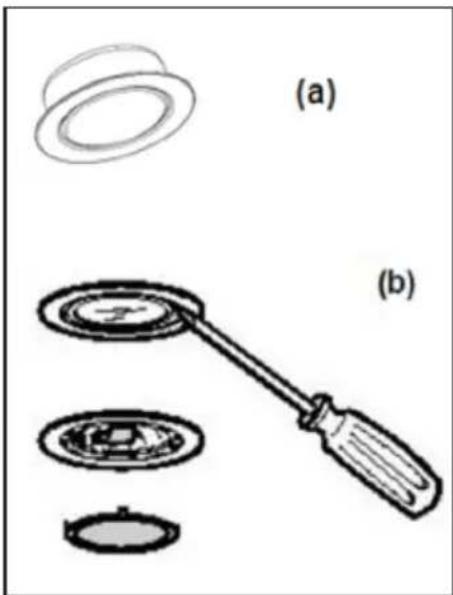

SOSTITUZIONELAMPADE:

Prima di effettuare qualiasi'intervento di manutenzione e/o pulizia, scollegare sempre la cappa dall'alimentazione elettrica

A seconda del modello la cappa cui essere dotata di tipi diversi di illuminazione con lampade a LED o Alogene:

a) A LED: Le sorgenti luminose LED garantiscono un elevato numero di ore di funzionamento. Qualora si rendesse necessaria la sostituzione per usura o guasto è necessario sostituire l'intero faretto. In tal caso rivolgersi all'Assistenza tecnica qualificata. Questo appearecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7μW.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

b) Alogene: lampada con attacco G4, potenza 20W e tensione 12V. Per sostuire la lampada togliere con un cacciavite l'anello di supporto vetro del saretto. Rimioso il vetro sfilare la lampada difettosa alla sede rimontare la nuova lampada. Rimontare il vetro del saretto bloccandolo con l'anello.

Codice ILCOS: HSG/C/UB-20-12-G4

TRATTAMENTO DEL RAEE:

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il significato del cassonotto barrato riportato sull'apparecchiatura o sulla sua confazione indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternatively alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o ricicchio dei materiali di cui è composta l'apparecchiatura
