Type de produit	Détecteur de fuite à contact sec normalement ouvert
Marque	Tripp Lite
Modèle	E2SLD
Tension d'alimentation	5~24 V CC
Courant de veille	1 mA
Courant d'alarme	200 mA
Type de contact	Normalement ouvert (NO)
Longueur de câble	4,6 m (15 pi), 22 AWG
Contenu de l'emballage	Capteur d'eau, couvercle, câble, manuel, ruban adhésif double face
Utilisation	Détection de fuites d'eau ou de fluides conducteurs
Montage	Sur plancher surélevé, avec vis n°6, ruban adhésif double face ou colle (pour béton)
Compatibilité	WEBCARDLX (LX Platform) et module capteur E2MTHDI
Garantie	5 ans
Environnement d'installation	Intérieur contrôlé, à l'abri de l'humidité, températures extrêmes, poussière et soleil direct
Sécurité	Nécessite une mise à la terre appropriée ; ne pas utiliser pour des appareils de survie

FOIRE AUX QUESTIONS - E2SLD Tripp Lite

Quelle est la fonction du détecteur E2SLD ?

Le E2SLD est conçu pour détecter les fuites d'eau ou de tout fluide électriquement conducteur. Il est idéal pour une utilisation dans les centres de données, près des unités de refroidissement.

Comment installer le capteur E2SLD ?

Montez le capteur sur une surface plane (bois, métal ou béton) à environ 3 mm au-dessus du sol, avec les sondes tournées vers le bas. Utilisez les vis n°6 fournies, le ruban adhésif double face ou de la colle pour béton.

Quels sont les prérequis électriques pour le E2SLD ?

Le capteur fonctionne avec une tension de 5~24 V CC. Le courant de veille est de 1 mA et le courant d'alarme de 200 mA. Le contact est normalement ouvert (NO).

Le E2SLD est-il compatible avec tous les onduleurs Tripp Lite ?

Il est compatible avec les onduleurs et PDU équipés de la carte WEBCARDLX (LX Platform) et du module capteur E2MTHDI. Jusqu'à trois modules E2 peuvent être connectés en guirlande.

Comment câbler le capteur E2SLD ?

Coupez le câble à la longueur souhaitée, dénudez les extrémités sur environ 25 mm, puis connectez le fil rouge sur la borne positive (+) et le fil noir sur la borne négative (-) du capteur. Serrez les vis dans le sens horaire.

Peut-on utiliser le E2SLD en extérieur ?

Non, le capteur est destiné à une installation en intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes et de la lumière directe du soleil.

Que faire si le capteur E2SLD ne détecte pas de fuite ?

Vérifiez le câblage : assurez-vous que la polarité est correcte et que les connexions sont bien serrées. Vérifiez également la compatibilité avec le module E2MTHDI et la WEBCARDLX.

Quelle est la longueur du câble fourni avec le E2SLD ?

Le câble mesure 4,6 mètres (15 pieds) et est de calibre 22 AWG. Vous pouvez le couper à la longueur souhaitée.

Le E2SLD est-il livré avec un manuel ?

Oui, un manuel d'utilisation est inclus dans l'emballage, avec des instructions d'installation détaillées et des consignes de sécurité.

Quelle est la garantie du E2SLD ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication, à condition que le produit soit utilisé conformément aux instructions.

MODE D'EMPLOI E2SLD Tripp Lite

Manuel de l'utilisateur

Capteur de détction de fuite EnviroSense2

Modèle : E2SLD

1 Introduction 10

1-1 Listes des pieces 10
1-2 Outils requis 10
1-3 Caracteristiques techniques 10

2 Consignes de sécurité importantes 10
3 Installation du modele E2SLD 11

3-1 Montage du capteur de détention de fuite 11
3-2 Câblage du capteur 11

4 Raccordement à WEBCARDLX et E2MTHDI 12
5 Garantie et enregistrement du produit 12

English

1

Espanol 5

Pycckn

13

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

1 - Introduction

Le capteur de détction de fuite E2SLD est concu pour détector les fuites d'eau ou les fuites de tout fluidé électriquement conducteur. Le E2SLD prend en charge une connexion à fermeture de contact normalement ouverte. Il doit être utilisé avec un onduleur de Tripp Lite compatible ou une PDU équipée de la WEBCARDLX ou d'une interface LX Platform, de même qu'un module du capteur environnemental E2 compatible (les deux vendus séparation).

1-1 Listes des pieces

A Capteur d'eau
B Couvercle
Cable de 22 AWG Cable, 4,6 m (15 pi)
D Manuel de l'utilisateur
E Ruban adhesif double face

A

B

C

E

D

1-2 Outils requis

A Pinces coupe-fils
B Pinces à dénuder
C Tournevis a pointecruciforme
D Tournevis a tete plate

A

1-3 Caracteristiques techniques

Electricité

Tension: 5~24 V CC

Courant de veille: 1 mA

Courant de l'alarme: 200 mA

Type de fermetre de contact : normalement ouverte

2 - Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent etre suivis lors de l'installation et du fonctionnement des produits decrits dans ce manuel. Lire attentivement toutes les instructions avant d'essayer de proceder à l'installation. Le non respect peut annuler la garantie et causer des dommages à la propriété et/ou des blessures.

• Installer dans un environnement interieur controle, à l'ecart de l'humidité, des températures extrêmes, des liquides et des gaz inflammbables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
  Fournir une mise à la terre appropriée en accord avec toutes les reglementations de cablage applicables.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une defaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou afferter de façon majore sa sécurité ou son efficacité.

3 - Installation du modele E2SLD

Le capteur de détction de fuite E2SLD doit être monté sur un plancher surélevé prés d'appareils de refroidissement et d'autres applications ou la détction de fuite d'eau et d'autres fluides électriquement conducteurs peut avoir lieu.

3-1 Montage du capteur de détention de fuite

Le E2SLD peut être monté avec des vis, du ruban adhésif double face ou de la collè.

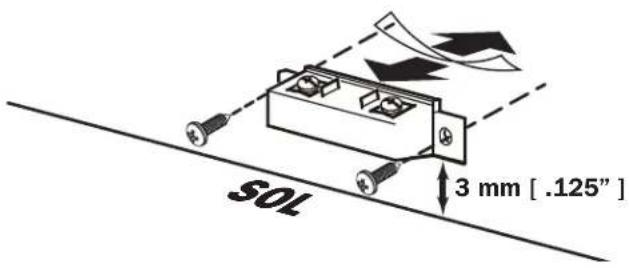

1 Marquer l'emplacement prevu de I'E2SLD avec les sondes tournees vers le bas a environ 3 mm (1/8 po) au-dessus du sol.
Monter le capteur sur une surface en bois, en métal ou en béton* à l'aide des vis n° 6 fournies ou du ruban adhésié à double face.

*De la colle fournie par l'utilisateur sera nécessaire pour le montage sur une surface en béton.

3-2 Câblage du capteur

1 Avant de fixer le fil au commutateur, utiliser les pinces coupe-fils pour couper selon la longueur voulue (le cas échéant).
Utiliser les pince à dénuder pour couper le revêtement des deux fils, puis enlever un peu d'isoation de l'extremité de chaque fil (prénde garde de ne pas couper le fil à travers l'isolation).

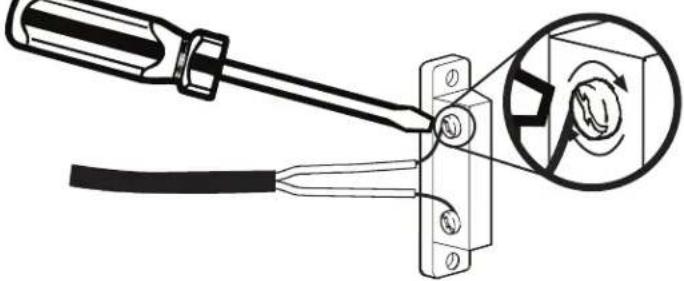

3 S'assurer que la polarité est correcte. Torsader les extrémités dénudées de chaque fil, puis placer le fil rouge sur la borne positive marquee du symbole « + » et le fil noir sur la borne négative marquee du symbole « - ». Les enveloppper dans le sens des aiguilles d'une montre sous la tête de chaque vis sur le capteur. Serrer la vis en la tournant dans le sens des aiguilles d'une montre.
4 Utiliser des attaches de cable et des supports d'attache de cable (fournis par l'utilisateur) pour retenir l'ensemble de la longueur du fil.
5 Acheminer le fil en l'eloiignant du capteur, puis fixer les autres extrémités à l'une des connexions d'entrée sur le module E2MTHDI compatible, en prénant en note des symboles de la polarité qui ont été câbés au niveau du capteur.*

*Chaque contact d'entrée de l'E2MTHDI aura un symbole de polarité positive « + » pour assurer une bonne connexion de câblage.

Approximativement 10mm [0.38"]

Approximativement 25mm [1"]

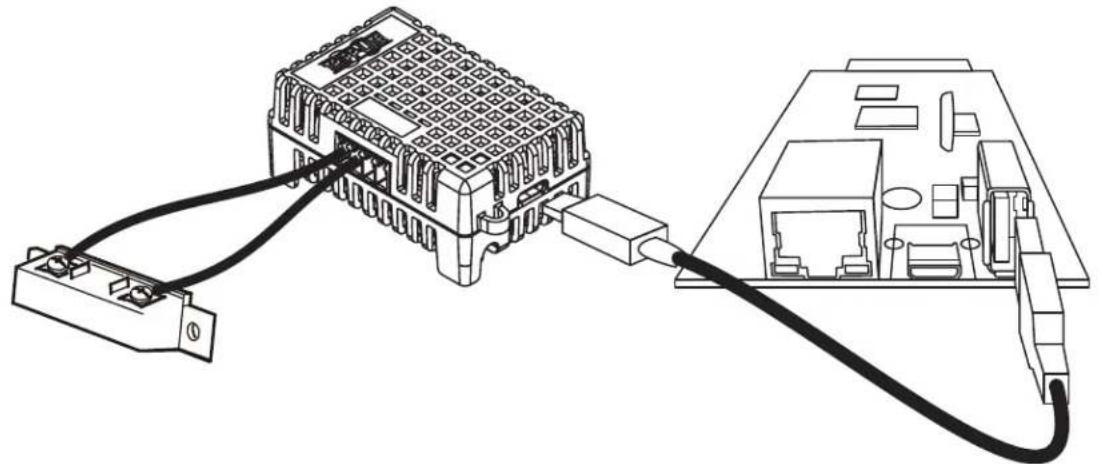

4 - Raccordement à WEBCARDLX et E2MTHDI

L'E2SLD est destiné à être utilisé avec la WEBCARDLX de Tripp Lite et des modules du capteur E2MTHDI (E2) EnviroSense2 compatible. Les onduleurs et les PDU Tripp Lite utilisant la LX Platform se raccordent à un réseau Ethernet pour la surveillance à distance, le contrôle (certains modèles) et des rapports sur les conditions environnementales par le biais du Web, SNMP, telnet ou des interfaces de gestion SSH.

Le module du capteur environnemental E2MTHDI prend en charge jusqu'à deux connexions à fermeture de contact par module. Jusqu'à trois modules E2 peuvent être installés ensemble en guirlande pour prendre en charge une combinaison de surveillance de la température, de l'humidité et des contacts.

Pour plus d'informations au sujet de WEBCARDLX et des modules du capteur EnviroSense2 (E2), se reporter à leurs manuels de l'utilisateur respectif qui peuvent être téléchargés en visitant www.triplite.com/support.

5 - Garantie

Garantle lmitte

Le vendre garantit ce produit, s il est utilise conformément a toutes les instructions applicables, est exempt de tous defauts de matieraux et de fabrication pour une periode de 5 ans a partir de la date d'achat initiale. Si le produit s'avere defectueux en raison d'un vice de matière ou de fabrication au cours de cette periode, le vendeur s'engage a reparer ou replacer le produit, a sa seule discretion.

CETTE GARANTIE NE S'APPLIQUE PAS À LUSURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Cernts États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécultifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui variant selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajusté et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujéttes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renselignements sur la conformité à la directive DEEE pour les clients de Tripp Lte et les recycleurs (Union européenne)

En vertu de la directive et des reglements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipment

electrique et electronique neuf de

Tripp Lite, ils ont droit :

Denvoyer l'equipement usage au recyclage pourvu qu'il remplace un equipement equivalent (ela varie selon les pays)
- De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utilis.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.

Manufacturing

Excellence.

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support
