Caractéristique	Détails
Type de produit	Routeur
Modèle	Mikrotik RB922UAGS5HPACD
Processeur	Dual-core 600 MHz
RAM	256 MB
Stockage	16 MB Flash
Ports Ethernet	5 ports Gigabit Ethernet
Connectivité sans fil	802.11a/n/ac, 5 GHz
Puissance d'émission	jusqu'à 30 dBm
Alimentation	24V PoE
Dimensions	228 x 105 x 30 mm
Poids	0.7 kg
Système d'exploitation	RouterOS
Utilisation recommandée	Réseaux sans fil, points d'accès, liaisons point à point
Maintenance	Firmware à jour recommandé, vérification régulière des connexions
Sécurité	Support WPA/WPA2, filtrage d'adresse MAC
Garantie	1 an

FOIRE AUX QUESTIONS - RB922UAGS5HPACD Mikrotik

Comment réinitialiser le Mikrotik RB922UAGS5HPACD aux paramètres d'usine ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton pendant environ 5 à 10 secondes jusqu'à ce que les lumières clignotent, puis relâchez-le.

Comment accéder à l'interface de configuration du routeur ?

Connectez un câble Ethernet au port LAN du routeur et ouvrez un navigateur web. Tapez l'adresse IP par défaut 192.168.88.1 dans la barre d'adresse pour accéder à l'interface de configuration.

Que faire si je ne peux pas me connecter à l'interface de configuration ?

Vérifiez que votre ordinateur est connecté au réseau du routeur et que vous utilisez la bonne adresse IP. Si le problème persiste, essayez de réinitialiser le routeur aux paramètres d'usine.

Comment mettre à jour le firmware du Mikrotik RB922UAGS5HPACD ?

Accédez à l'interface de configuration, allez dans le menu 'System', puis 'Packages'. Téléchargez la dernière version du firmware sur le site de Mikrotik et téléversez le fichier dans l'interface.

Comment configurer le Wi-Fi sur le routeur ?

Dans l'interface de configuration, allez dans 'Wireless', activez l'interface sans fil et configurez le nom du réseau (SSID) et le mot de passe dans les paramètres de sécurité.

Pourquoi mon routeur ne se connecte-t-il pas à Internet ?

Vérifiez les connexions physiques et assurez-vous que votre fournisseur d'accès à Internet fonctionne correctement. Assurez-vous également que les paramètres WAN sont correctement configurés.

Comment créer un réseau invité sur mon routeur ?

Allez dans 'Wireless', créez un nouveau profil de réseau sans fil avec un SSID différent et configurez les paramètres de sécurité. Assurez-vous de configurer les règles de pare-feu pour isoler le réseau invité.

Comment surveiller le trafic réseau sur le Mikrotik RB922UAGS5HPACD ?

Utilisez l'outil 'Traffic Monitor' dans l'interface de configuration pour visualiser le trafic réseau en temps réel et les statistiques de bande passante.

Mon routeur redémarre-t-il fréquemment, que faire ?

Vérifiez la surchauffe, assurez-vous que le routeur est bien ventilé. Vérifiez également si le firmware est à jour et examinez les journaux pour détecter d'éventuelles erreurs.

Comment configurer des règles de pare-feu sur le routeur ?

Allez dans 'IP', puis 'Firewall'. Vous pouvez ajouter des règles pour autoriser ou bloquer le trafic spécifique en fonction de vos besoins.

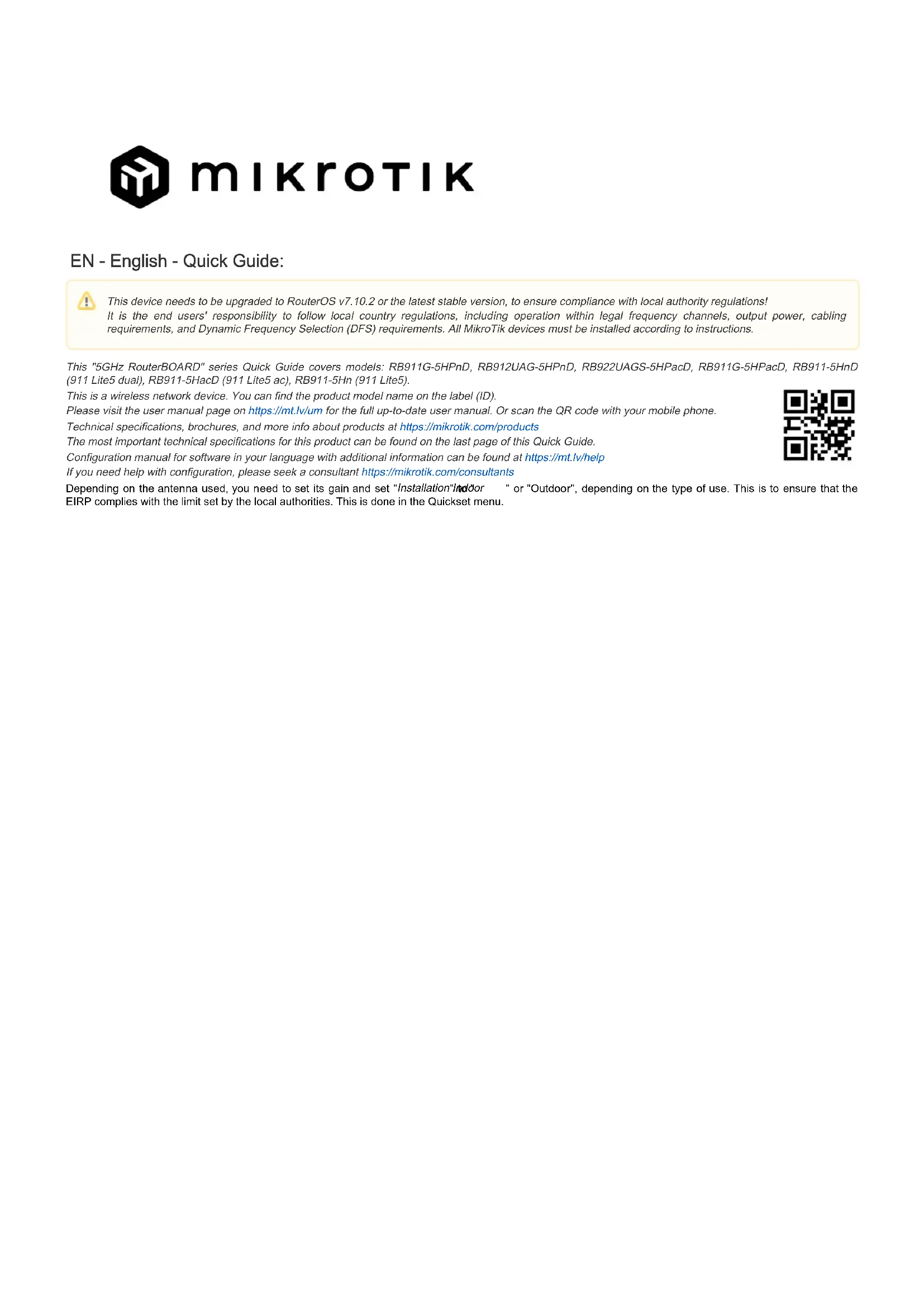

MODE D'EMPLOI RB922UAGS5HPACD Mikrotik

Cet appeareil doit etre mis a niveau vers RuterOS v7.10.2 ou la derniere version stable, pour garantir la conformite aux reglementations des autorites locales!

Il est de la responsabilité des utilisateurs finaux de suivre les reglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de selection dynamique de fréquence (DFS). Tous les apparèils MikroTik doivent être installés conformément aux instructions.

Ce guide rapide de la série "5GHz RouterBOARD" couvre les modèle: RB911G-5HPnD, RB92UAG-5HPnD, RB922UAGS-5HPacD, RB911G-5HPacD, RB911-5HnD (911 Lite5), RB911-5HnD (911 Lite5 dual), RB911-5HacD (911 Lite5 ac), RB911-5Hn (911 Lite5).

Il s'agit d'un periphérique reseau sans fil. Vous pouvez trouver le nom du modele du produit sur I'etiquette du boitier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec voire tellephone portable.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Les specifications techniques les plus importantes de ce produit se trouvent sur la derniere page de ce guide rapide.

VouTt t t

Si you avez besoin d'aide pour la configuration, veuillez consulter un consultant https://mikrotik.com/consultants

Selon l'antenne utilise, you nevez regler son gain et I"Installation' sur 'Indoor' ou 'Outdoor', selon le type d'utilisation. Il s'agit de s'assurer que I'EIRP respecte la limite fixe par les autorites locales. Cela se fait dans le menu Quickset.

Première utilisation:

• Ce produit est livre sans boîtier et est concu pour être installé dans les produits finaux ou les boîtiers des utilisateurs. Le boîtier MikroTik compatible pour ce produit peut être trouvez sur https://mikrotik.com/products/group/enclosures
  L'appareil est livre dans un emballage de protection ESD. Lors de la manipulation d'équipements électriques, veuillez respecter les précautions de sécurité suivantes:

Utilisez un bracelet de mise à la terre lors du déballage et du travail avec des composants électriques pour éviter les dommages causés par les décharges électriques (ESD);
Apre's le deballage, veuillez placer le routeur sur le tapis antistatique;
Lrs du montage de l'unité, assurez-vous qu'aucun objet ne puisse endommager ou toucher la plaque PCB;
L'appareil peut etre monted a l'emplacement souhaite a laide des trous prevus en usine dans une plaque PCB, situe de chaque coted de l'appareil;

• Avant de connecter l'appareil à la source d'alimentation, vuillez fixer les antennes aux connecteurs;

• Connectez l'appareil à la source d'alimentation;
  Connectez votre PC au port Ethernet;

• La configuration doit être effectue à l'aide du navigateur WebFig ou de l'outil de configuration WinBox https://mt.lv/WinBox; plusieurs méthodes de configuration sont disponibles pour garantir l'accèsibilité;
• Ouvrez http://192.168.88.1 dans un navigateur web pour commencer la configuration. Si l'adresse IP n'est pas disponible, utilisez WinBox et connectez-vous en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passer (ou, pour certains modèles, vérifie les mots de passer utiliser et sans fil sur l'autocollant);
• Cliquez sur le bouton "Check for updates" et mettez à jour RouterOS vers la dernière version;
  Pour une mise a jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
• Télechargez les packages téléchargés dans le menu "Files" de WinBox et redémarrez l'appareil;
  En mettant a jour toute logiciel RouterOS vers la derniere version, vous pouze garantir des performances optimales, la stabilite et les mises a jour de sécurité;
• Dans le menu, "Consignez le mode etCHOISSE PÉTRES PÉTRES ATR appliquer les paramétres de réglementation du pays;
• Reglez le gain de l'antenne en fonction de l'antenne utilisée;
• Configurez le mot de passer de votre routeur dans le champ inférieur.

Information sur la sécurité:

Avant de travailler sur un equipement MikroTik, soyez conscient des dangers liés aux circuits electriques et familiarisez-vous avec les pratiques standard de prévention des accidents. L'installateur doit être familier avec les structures, les termes et les concepts du réseau.
Le produit est livre sans boitier et est destiné à être installé dans le boitier par un personnel formé et qualifié. L'installateur est responsable de s'assurer que l'installation de l'équipment est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, de réparer ou de modifier l'appareil.
- Utilisez uniquement l'alimentation electrique et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
- Cet équipement doit etre instalé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installeur est responsable de s'assurer que l'installation de l'équipment est conforme aux codes électriques locaux et nationaux.
N'essayez pas de démonter, de réparer ou de modifier l'appareil. Si un service est nécessaire, veuilles contacter le support MikroTik.
- Ce produit peut être utilisé aussi bien à l'intérieur qu'à l'extérieur. Veuillez tire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration appropriés ou de suivre les procedures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système. Pour une installation à l'extérieur, assurez-vous d'utiliser au moins un boîtier classé IPS4.
- Nous ne pouvons garantir qu'aucun accident ou dommage ne surviendra en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec précaution et à vos propres risques!
La prise de courant doit etre installeda proximede l'equipement et doit etre facilement accessible
- En cas de panne de l'appareil, veuillez le débrancher de l'alimentation. Le moyen le plusrapide de proceder consiste à débrancher l'adaptateur secteur de la prise de courant.
Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être améné à prendre des mesures déquates.
Pour eviter toute contamination de l'environnement, séparez l'appareil des déchets menagers et jetez-le de manière sure, par exemple dans des zones désignées. Familiarisez-vous avec les procédures permettant de transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européen établies pour un environnement non contrôle. Cet appeareil MikroTik doit être installé et utilisé à au moins 330 centimétres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

L'émetteur/recepteur exempt de licence contenu dans le present appeareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux approeils radi exemples de licence. L'exploitation est autorise au deux conditions suivantes: 1) L'applieil ne doit pas produit de broullage; 2) L'applieil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptibl d'en comprompte le fonctionnement.

Cet appeareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CANICES-003 (A)/NMB-003 (A)

Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciaible aux systèmes de satellites mobiles utilisant les mêmes canaux.

Exposition aux rayonnements radiofréquences : Cét équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC et IC établies pour un environnement non contrôle. Cet apparéil MikroTik ne doit pas être installé et utilisé à moins de 330 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

UKCA marking
