Type de produit	Routeur sans fil professionnel
Modèle	L23UGSR-5HaxD2HaxD
Marque	Mikrotik
Bandes de fréquence	Double bande : 2,4 GHz et 5 GHz
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur (non inclus)
Connectivité	Ethernet, Wi-Fi, emplacement miniPCIe pour modem, fente Nano SIM
Système d'exploitation	RouterOS v7.14.2 ou version ultérieure recommandée
Configuration	Via WinBox ou application mobile, accès sans fil initial
Dimensions	Carte PCB seulement, dimensions approximatives 100 x 70 mm (estimation)
Poids	Environ 50 g (estimation)
Antenne	Externe obligatoire (non incluse)
Installation	Professionnelle, dans un boîtier compatible
Sécurité	Utiliser un bracelet antistatique, éloigner de l'eau et du feu
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter Mikrotik ou un consultant
Informations générales	Conforme à la classe A (usage professionnel), exposition RF limitée

FOIRE AUX QUESTIONS - L23UGSR-5HaxD2HaxD Mikrotik

Comment configurer le routeur Mikrotik L23UGSR-5HaxD2HaxD ?

Connectez-vous au réseau sans fil 'MikroTik-...' (mot de passe sur l'autocollant). Utilisez l'application mobile ou l'outil WinBox pour accéder à l'interface. L'identifiant est 'admin', sans mot de passe par défaut.

Quelle alimentation utiliser pour ce routeur ?

L'appareil accepte l'alimentation PoE (Power over Ethernet) ou un adaptateur secteur. Aucune source d'alimentation n'est incluse, assurez-vous d'utiliser une tension compatible (généralement 12-24 V).

Faut-il une antenne externe ?

Oui, une antenne externe est obligatoire pour le fonctionnement. Elle n'est pas fournie avec le produit, vous devez en acheter une compatible certifiée.

Puis-je installer une carte SIM pour la connectivité mobile ?

Oui, ouvrez le boîtier et insérez un modem miniPCIe dans l'emplacement dédié, puis une carte Nano SIM dans la fente. Le routeur pourra alors utiliser le réseau mobile.

Quelles sont les précautions de sécurité à prendre ?

Portez un bracelet antistatique lors de la manipulation, placez l'appareil sur un tapis antistatique. Évitez l'eau, le feu et l'humidité. L'installation doit être faite par un professionnel.

Comment mettre à jour le logiciel du routeur ?

Téléchargez la dernière version de RouterOS sur le site Mikrotik. Dans WinBox, allez dans Fichiers, chargez le package et redémarrez. La mise à jour garantit conformité et sécurité.

Ce routeur est-il adapté à un usage domestique ?

C'est un produit de classe A, conçu pour un usage professionnel. Dans un environnement domestique, il peut causer des interférences radio. Une installation professionnelle est recommandée.

Quelles sont les distances de sécurité pour l'exposition aux RF ?

Pour l'Union Européenne : 20 cm du corps. Pour le Canada (IC) : 30 cm du corps. Installez l'appareil à ces distances minimales.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en ligne à l'adresse https://mt.lv/um-fr ou en scannant le code QR sur l'emballage.

Puis-je réparer moi-même le routeur en cas de panne ?

Non, l'appareil n'est pas réparable par l'utilisateur. N'essayez pas de le démonter. Contactez Mikrotik ou un consultant agréé pour toute réparation.

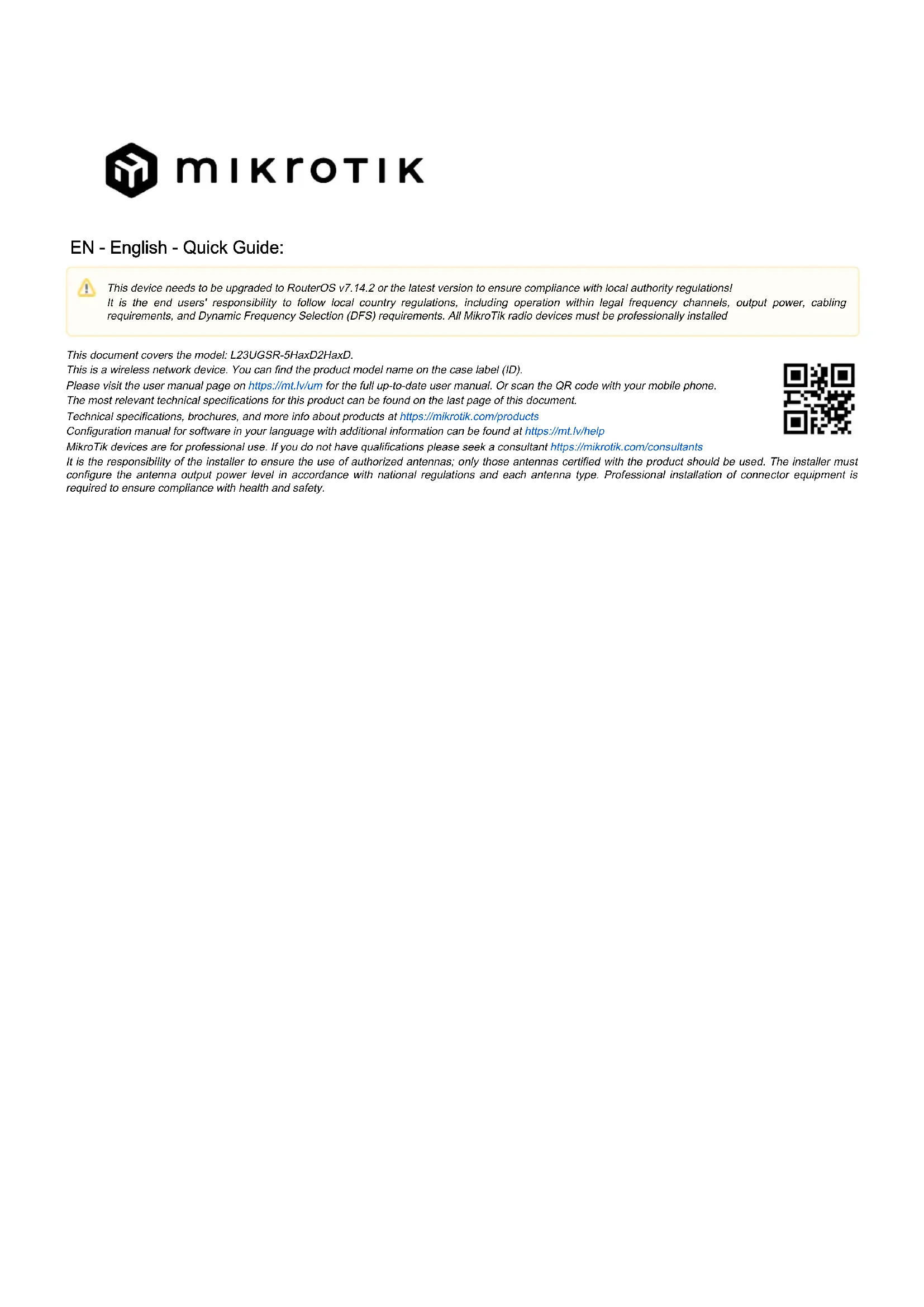

MODE D'EMPLOI L23UGSR-5HaxD2HaxD Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.14.2 ou la dernière version pour garantir la conformité aux réglementations des autorités locales.

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

Ce document couvre le modèle : L23UGSR-5HaxD2HaxD.

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Les spécifications techniques les plus importantes pour ce produit se trouvent à la dernière page de ce document.

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Il est de la responsabilité de l'installateur de s'assurer de l'utilisation d'antennes autorisées ; seules les antennes certifiées avec le produit doivent être utilisées. L'installateur doit configurer le niveau de puissance de sortie de l'antenne conformément aux réglementations nationales et à chaque type d'antenne. L'installation professionnelle de l'équipement de connexion est nécessaire pour assurer le respect de la santé et de la sécurité.

Premiers pas:

- Ce produit est livré sans boîtier et est conçu pour être installé dans les produits finaux ou les boîtiers des utilisateurs. Le boîtier MikroTik compatible pour ce produit peut être trouvé sur https://mikrotik.com/products/group/enclosures

- L'appareil est livré dans un emballage de protection ESD. Lors de la manipulation d'équipements électriques, veuillez respecter les précautions de sécurité suivantes :

Utilisez un bracelet de mise à la terre lors du déballage et du travail avec des composants électriques pour éviter les dommages causés par les décharges électriques (ESD) ;
Après le déballage, veuillez placer le routeur sur le tapis antistatique ;
Lors du montage de l'unité, assurez-vous qu'aucun objet ne puisse endommager ou toucher la plaque PCB ;
L'appareil peut être monté à l'emplacement souhaité à l'aide des trous prévus en usine dans une plaque PCB, située de chaque côté de l'appareil ;

• Connectez une antenne externe (obligatoire);
• Connectez l'appareil à la source d'alimentation ;
• Accédez à la section des connexions réseau sur votre ordinateur et localisez le réseau sans fil nommé "MikroTik-...". Procédez à la connexion (vérifiez les mots de passe sans fil sur l'autocollant);
• La configuration doit être effectuée via un réseau sans fil à l'aide d'une application mobile ou vous pouvez utiliser l' outil de configuration WinBox https://mt.lv /winbox
• Téléchargez et ouvrez (Mboxheignéseur's onglet pour trouver l'appareil ;
• Cliquez sur l'adresse MAC. Le nom d'utilisateur est "admin" et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant) ;
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les packages requis sont accessibles sous le menu "Support&Downloads";
• Téléchargez les packages téléchargés dans le menu WinBox Files et redémarrez l'appareil. En mettant à niveau votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances, une stabilité et des mises à jour de sécurité optimales ;
• Dans le menu QuickSet, configurez les éléments suivants : Choisissez votre pays pour appliquer les paramètres de réglementation du pays ;
• Configurez le mot de passe de votre réseau sans fil dans le champ de gauche ;
• Configurez le mot de passe de votre routeur dans le champ du bas ;
• Si vous devez utiliser une carte SIM, ouvrez le boîtier et installez le modem souhaité dans l'emplacement miniPCIe ;
• Insérez une carte Nano SIM dans la fente.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des risques liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. L'installateur doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Le produit est livré sans boîtier et est destiné à être installé dans le boîtier par du personnel formé et qualifié. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration appropriés ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Gardez cet appareil à l'écart de l'eau, du feu, de l'humidité ou des environnements chauds.
• Utilisez un bracelet de mise à la terre lors du déballage et de l'utilisation de composants électriques pour éviter les dommages causés par les décharges électriques (ESD). Après le déballage, placez le routeur sur le tapis antistatique. Lorsqu'une unité de montage s'assure qu'aucun objet ne peut endommager ou toucher la plaque PCB.
• Nous ne pouvons pas garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec précaution et à vos risques et périls !
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.
• Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements Union Européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.14.2 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

The device for operation in the band 5150–5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems. Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux

Exposition aux rayonnements radiofréquences : Cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet appareil MikroTik ne doit pas être installé et utilisé à moins de 30 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.
