GW96892 - Interrupteur électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GW96892 Gewiss au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Interrupteur électrique crépusculaire |
| Marque | Gewiss |
| Modèle | GW96892 |
| Dimensions (visible) | 18 x 68 mm |
| Découpe de panneau | 46 x 36 mm |
| Profondeur d'encaissement | 68 mm |
| Poids | 100 g (estimation) |
| Alimentation | 5 VA |
| Consommation électrique | 5 VA |
| Pouvoir de coupure AC (charge ohmique) | 16 A / 250 V~ |
| Pouvoir de coupure AC (charge inductive cos φ 0,6) | 2,5 A / 250 V~ |
| Pouvoir de coupure AC (lampe à incandescence) | 1000 W |
| Pouvoir de coupure DC | 24 V~: 800 mA, 60 V~: 300 mA, 220 V~: 150 mA |
| Sortie | Relais, contact inverseur R1 |
| Matière des contacts | Oxyde d'argent cadmium |
| Température d'utilisation | -20 °C à +55 °C |
| Température de stockage | -30 °C à +70 °C |
| Affichage de l'état de commutation | Oui (voyant) |
| Mode de raccordement | Bornes à vis |
| Plombé (verrouillable) | Oui |
| Plage de réglage de luminosité | -2 lux à 300 lux / 200 lux à 500 lux (deux plages) |
| Hystérésis | Environ 1,3 (fixe) |
| Temporisation | Environ 50 s (marche) / 50 s (arrêt) |
| Classe de protection (appareil de commande) | II |
| Classe de protection (cellule) | II |
| Indice de protection (appareil de commande) | IP20 |
| Indice de protection (cellule) | IP65 |
| Longueur max câble cellule | 100 m |
FOIRE AUX QUESTIONS - GW96892 Gewiss
Comment installer l'interrupteur crépusculaire GW96892 ?
Coupez l'alimentation électrique avant l'installation. Raccordez les fils aux bornes à vis selon le schéma de la notice. Montez l'appareil dans une boîte d'encastrement de profondeur 68 mm avec une découpe de panneau de 46x36 mm. La cellule photoélectrique peut être déportée jusqu'à 100 m.
Quel est le pouvoir de coupure maximal en courant alternatif ?
En charge ohmique, le pouvoir de coupure est de 16 A sous 250 V~. Pour les charges inductives (cos φ 0,6), il est de 2,5 A sous 250 V~. Pour les lampes à incandescence, la puissance maximale est de 1000 W.
Comment régler le seuil de luminosité ?
Le GW96892 dispose de deux plages de réglage : une basse de -2 à 300 lux et une haute de 200 à 500 lux. Utilisez le potentiomètre intégré pour ajuster le seuil selon la luminosité ambiante souhaitée.
Quelle est la différence entre les deux plages de réglage ?
La plage basse (-2 à 300 lux) est adaptée aux environnements très sombres, tandis que la plage haute (200 à 500 lux) convient aux zones semi-éclairées. Choisissez la plage en fonction du niveau de luminosité ambiante où la cellule est installée.
L'interrupteur est-il compatible avec des lampes LED ?
Oui, à condition que la puissance totale des lampes LED ne dépasse pas la capacité de coupure. Pour les charges inductives, la limite est de 2,5 A. Vérifiez le courant d'appel des LED et utilisez de préférence des modèles compatibles avec variateur si nécessaire.
Que faire si le voyant de l'état de commutation ne s'allume pas ?
Vérifiez d'abord que l'alimentation est présente. Contrôlez le raccordement aux bornes à vis. Si le problème persiste, le relais interne ou la cellule peuvent être défectueux. Consultez un électricien qualifié.
Peut-on utiliser ce dispositif en extérieur ?
L'appareil de commande (IP20) ne doit pas être exposé à l'humidité. En revanche, la cellule photoélectrique est classée IP65 et peut être installée en extérieur. La connexion entre la cellule et le boîtier peut atteindre 100 m.
Comment nettoyer la cellule photoélectrique ?
Utilisez un chiffon doux et sec pour enlever la poussière ou les saletés. N'utilisez pas de produits chimiques ou abrasifs. Un nettoyage régulier assure une détection précise de la luminosité.
Quelle est la durée de vie du relais ?
La durée de vie du relais dépend du nombre de cycles de commutation. En utilisation normale, elle peut atteindre plusieurs dizaines de milliers de cycles. Les contacts en oxyde d'argent cadmium offrent une bonne résistance à l'usure.
Où trouver des pièces de rechange pour le GW96892 ?
Contactez le service après-vente de Gewiss ou un distributeur agréé. Les pièces comme la cellule ou le relais peuvent être commandées. Consultez la notice pour les références exactes.
Questions des utilisateurs sur GW96892 Gewiss
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Interrupteur électrique au format PDF gratuitement ! Retrouvez votre notice GW96892 - Gewiss et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GW96892 de la marque Gewiss.

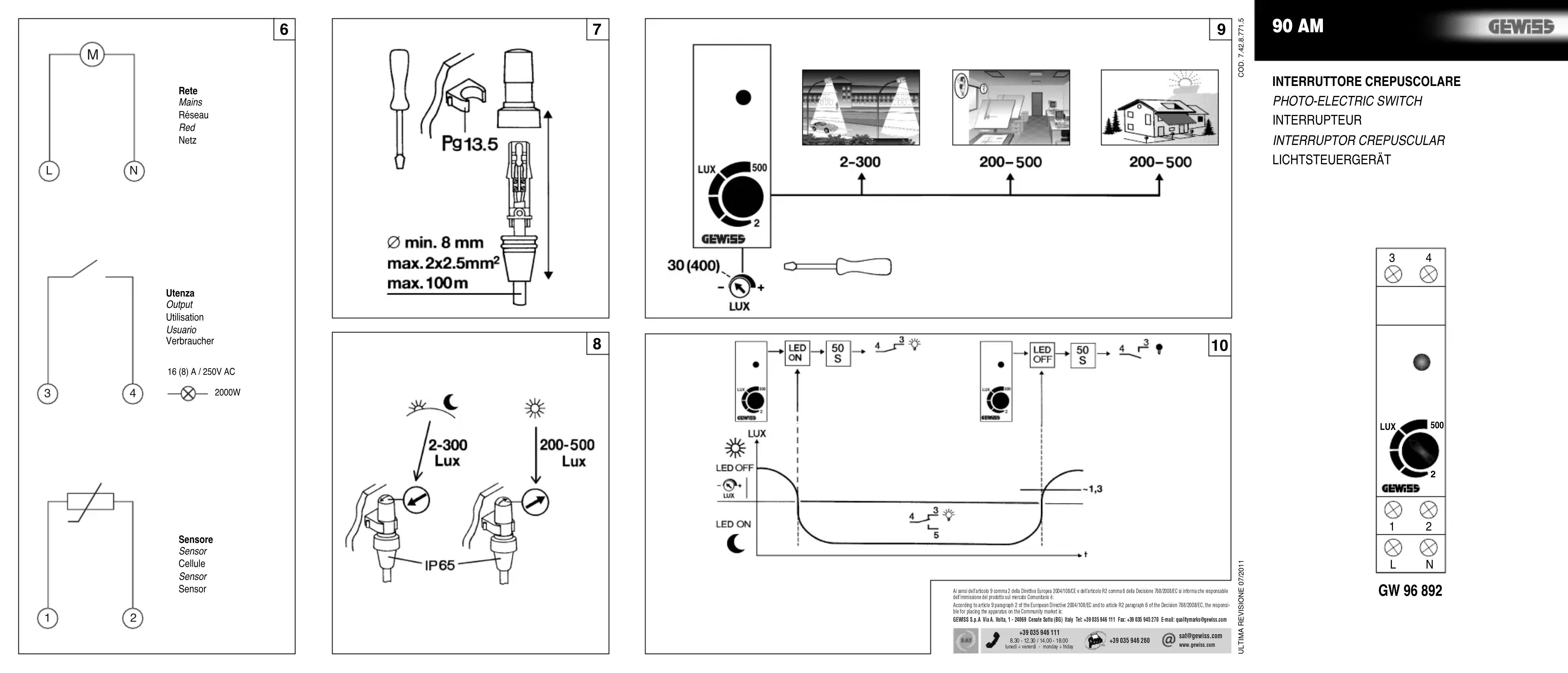

MODE D'EMPLOI GW96892 Gewiss
| 18 x 68 (53) mm | |
| Découpe de panneau | 46 x 36 mm |
| Profondeur d'encaissement | 68 (53) mm |
| Raccordement | soient commande |
| Consommation | 5VA |
| Pourvoir de coupure AC | |
| - charge ohmique (VDE, IEC) | 16A /250V~μ |
| - charge inductive cos. q 0,6 μ | 2,5A /250V~ |
| - charge lampe à incandesante | 1000W |
| Pourvoir de coupure DC | |
| 24 V ~/60 V ~/220 VR800mA / 300mA / 150mA | |
| Sortie | relais |
| ContactR1 inverser | |
| Matière des contacts/Roxyde argent caldium | |
| Température ambienteR~20°C à + 55°C | |
| Capacier | -30°C à +70°C |
| Affichage de l'état de commutation | oui |
| Mode de racordement | bannes à vis |
| Plomblée | oui |
| Piage de réglage | -2lx ~300lx / 200lx ~500lx |
| Hysteresis | fixe environ 1,3 |
| Retardement environ | 50 sec. Marché/50 sec. Arrêt |
| Classe de protection: | |
| Apparére de commande | II |
| Cellule | II |
| Niveau de protection: | |
| Apparére de commande | IP20 |
| Cellule | IP65 |
| Réglage/Rélectronique | |
| Longeur de cable de racordement à la cellule max. | 100 m |
