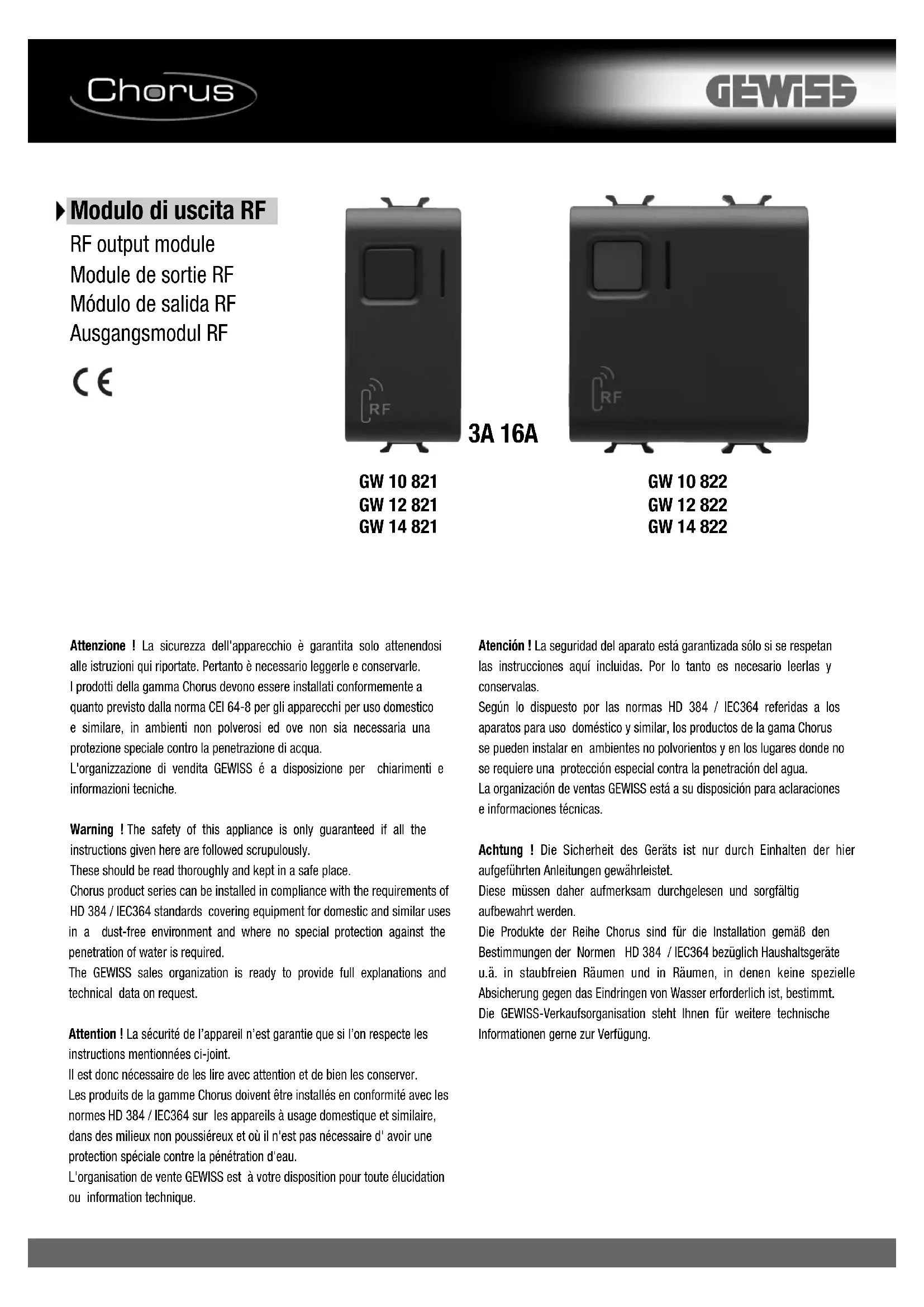

MODE D'EMPLOI GW14821 Gewiss

Attention! La sécurité de l'appareil n'est garantie que si on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les lire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareillages à usage domestique et similaire, dans des milieux non poussièreux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute éclaircissement ou information technique.

Les modules de sortie 3A et 16A permettent de réaliser, grâce à une sortie à relais, des commandes radio provenant de dispositifs de la série Chorus RF comme :

• télécommandes, tableaux de commande,
• modules pour les entrées conventionnelles,
• détecteurs IR avec interrupteur crépusculaire, chronothermostats.

Module de sortie 3A Module de sortie 16A

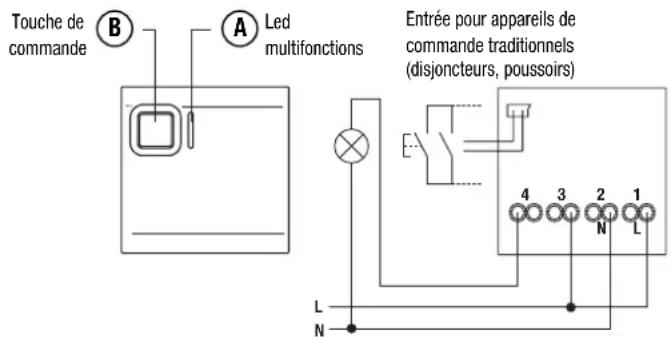

Les modules de sortie 3A et 16A sont munis d'une LED (A) multifonctions tricolore (jaune/rouge/verte) pour indiquer les modes opérationnels, et d'un pavillon frontal (B) pour commander localement le relais de sortie. Avec une entrée filaire (C) il est possible de connecter des contacts sans potentiel d'appareils de commande. Les modules sont alimentés à 230 V. Le contact de sortie du module 3A est sous tension, celui du module 16A est sans potentiel. Un sélecteur rotatif permet de désactiver le mode de configuration et de fonctionnement du dispositif.

Apprentissage de configuration

Pour associer un module de sortie 3A ou 16A à un ou plusieurs dispositifs de commande, il suffit de tourner le sélecteur dans la position 0 : la led multifonctions devient rouge fixe.

Il faut alors agir sur le dispositif que l'on désire accoupler, en observant les descriptions données sur la feuille d'instructions relative, de façon à créer le message de commande désiré : la led multifonctions s'éteint pendant environ 5 secondes, puis elle se rallume (rouge) en attendant un autre accouplement éventuel. Il est possible d'associer à chaque module de sortie jusqu'à un maximum de 16 canaux de commande.

Au cas où l'on atteint le nombre maximum d'associations possibles, la led clignote et devient rouge ; dans ce cas il n'est plus possible d'effectuer d'autres associations.

Pour annuler tous les accouplements effectuels, tourner le sélecteur dans la position 9 : la led multifonctions devient jaune et se met à clignoter pour indiquer que l'opération est en cours. La led jaune fixe indique que l'annulation a été réalisée.

Fonctionnement

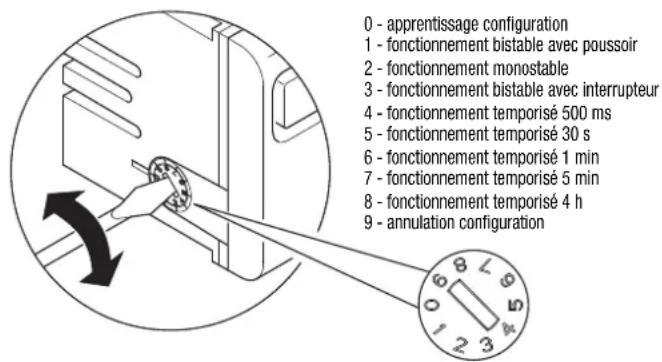

Le mode de fonctionnement des modules de sortie est déterminé en fonction de la position choisie sur le sélecteur rotatif.

Fonctionnement bistable avec poussoir

Le fonctionnement bistable avec pouvoir (selecteur en position 1) est utilisé au cas où l'on peut obtenir la fermeture et l'ouverture du relais de sortie, en correspondance avec les commandes reçues, par exemple, d'un tableau de commande RF et des poussoirs conventionnels connectés au module au moyen de l'entrée filaire : ceci est le cas quand on veut offrir, en plus du point de commande RF, des points d'actionnement traditionnels (avec poussoirs).

Le pouvoir frontal et d'éventuels poussoirs connectés à l'entrée pour commande à distance provoquent le changement d'état du relais de sortie à chaque pression.

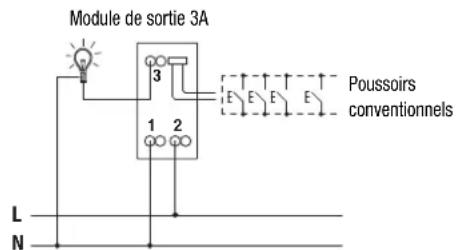

• Exemple : actionnement RF et points de commande conventionnels

Fonctionnement monostable

On utilise le fonctionnement monostable (selecteur en position 2) au cas où l'on peut oblir la fermeture par impulsion du relais pour le temps correspondant, par exemple, à la pression du poussoir d'une télécommande : c'est le cas de la commande d'une sonnerie ou d'un gradateur. Le poussoir frontal et d'éventuels poussoirs connectés à l'entrée pour commande à distance provoquent la fermeture du relais de sortie pour le temps de la pression du poussoir.

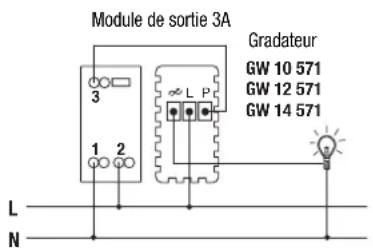

• Exemple commande gradateur

• Exemple commande sonnerie

Fonctionnement bistable avec interrupteur

Le fonctionnement bistable avec interrupteur (selecteur en position 3) est utilisé au cas où l'on peut obtenir la fermeture et l'ouverture du relais de sortie, en correspondance avec les commandes reçues, par exemple, d'un tableau de commande RF et d'un interrupteur traditionnel connecté au module au moyen de l'entrée filaire : ceci est le cas.

ou l'on ajoute un point de commande RF à un interrupteur déjà existant (ou à des va-et-vient/inverseurs).

Le pouvoir frontal provoque le changement d'état du relais à chaque pression ; l'éventuel interrupteur connecté à l'entrée pour commande à distance provoque le changement d'état du relais à chaque changement de position de l'interrupteur. Les autres points de commande sont obtenus, par exemple, avec des tableaux de commande RF ou des commandes à distance.

• Exemple d'un point de commande ajouté

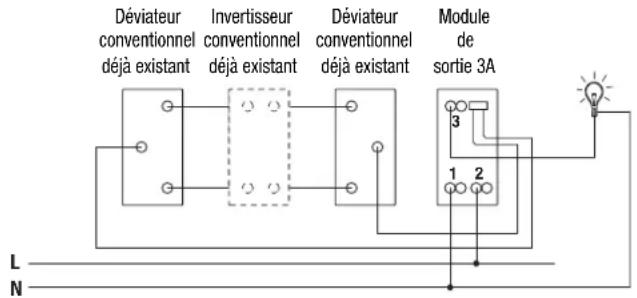

• Exemple d’un point de commande ajouté à un circuit qui utilise des déviateurs

Le même mode de fonctionnement peut être utilisé pour réaliser une prise commandée.

• Exemple de prise commandée

Fonctionnement temporisé

Le fonctionnement temporisé (sélecteur en position 4-5-6-7-8) est utilisé au cas où l'on peut obtenir la fermeture du relais de sortie, en correspondance avec une commande reçue, par exemple, d'un tableau de commande RF, et en gérer l'ouverture en mode automatique à la fin de la période de temporisation : c'est le cas de la commande des périelles d'un escalier. Une éventuelle nouvelle commande réinitialise le comptage de la temporisation. Le poussoir frontal et d'éventuels poussoirs connectés à l'entrée pour commande à distance provoquent la fermeture du relais de sortie à la pression du poussoir ; l'ouverture du relais se réalise quand le temps programmé termine.

• Exemple de commande temporisée pour lumière dans les escaliers

Apprentissage de configuration

Dispositif en attente d'apprendre une commande : la led devient rouge fixe. Nombre max d'accouplements atteint : la led devient rouge clignotante.

Annulation des combinaisons en cours : la led devient jaune clignotante. Annulation exécutée : la led devient jaune fixe.

Fonctionnement normal

Contact de sortie fermé : la LED devient verte fixe.

Installation

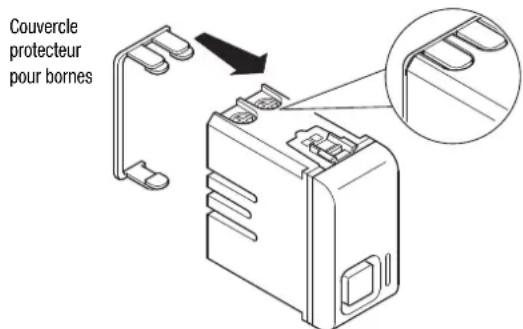

Les modules de sortie sont installés à encastrement, en utilisant les supports de la série Chorus qui sont prévus à cet effet. Si on utilise le couvercle cache-bornes, il est possible de maintenir le degré de protection aussi pour des installations différentes de l'encastrement (ex. dans des boîtes de dérivation, à l'intérieur de lampes, et autres).

Attention: quand le module de sortie est alimenté, les conducteurs de l'entrée pour la commande à distance sont sous tension.

Données techniques

• Température de fonctionnement -5° + 40°C
• Fréquence radio 868 MHz.
• Portée radio 100 m à champ libre
• Alimentation 230V 50 Hz.
• Dimensions 1 module Chorus pour module de sortie 3A

2 modules Chorus pour module de sortie 16A

Charges contrôlables et courant max.

Attention: la fonctionnalité du système RF est fortement influencée par l'environnement de l'installation. En présence de structures métalliques, de murs en béton armé ou de grande épaissieur (par exemple : les églises et/ou les bâtis anciens), etc., la portée en radiofréquence pourrait être sensiblement réduite.

Module de sortie 3A

Charges ohmiques	-∞	3A
Lampe à incandescence	0.0	2A
Lampes fluorescentes	-∞	ne convennent pas
Moteurs et motoréducteurs	(M)	2A
Lampes à décharge	<	ne convennent pas

Module de sortie 16A

Charges ohmiques	-∞	16A
Lampe à incandescence	0.5	10A
Lampes fluorescentes*	—	4A
Moteurs et motoréducteurs	M	10A
Lampes à décharge	∅	ne convennent pas

• Lampes fluorescentes non rephasées: 4 A.

Lampes fluorescentes avec alimentateurs électroniques: 4 A.

Pas adapté pour les lampes fluorescentes rephasées, pour la commande desquelles on recommande d'utiliser un relais d'appui.

Système de commande et de contrôle à fréquence radioélectrique

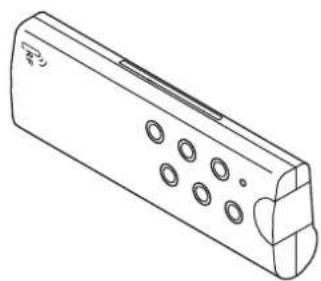

Télécommande RF

Télécommande RF

Télécommande RF

Télécommande RF

Pulsantera RF

RF button pad

Tableau de commande RF

Tableau de commande RF

Druckknopftafel RF

Module RF pour les entretiens

conventionnelles

Détecteur de mouvement avec

interrupteur crépusculaire RF
