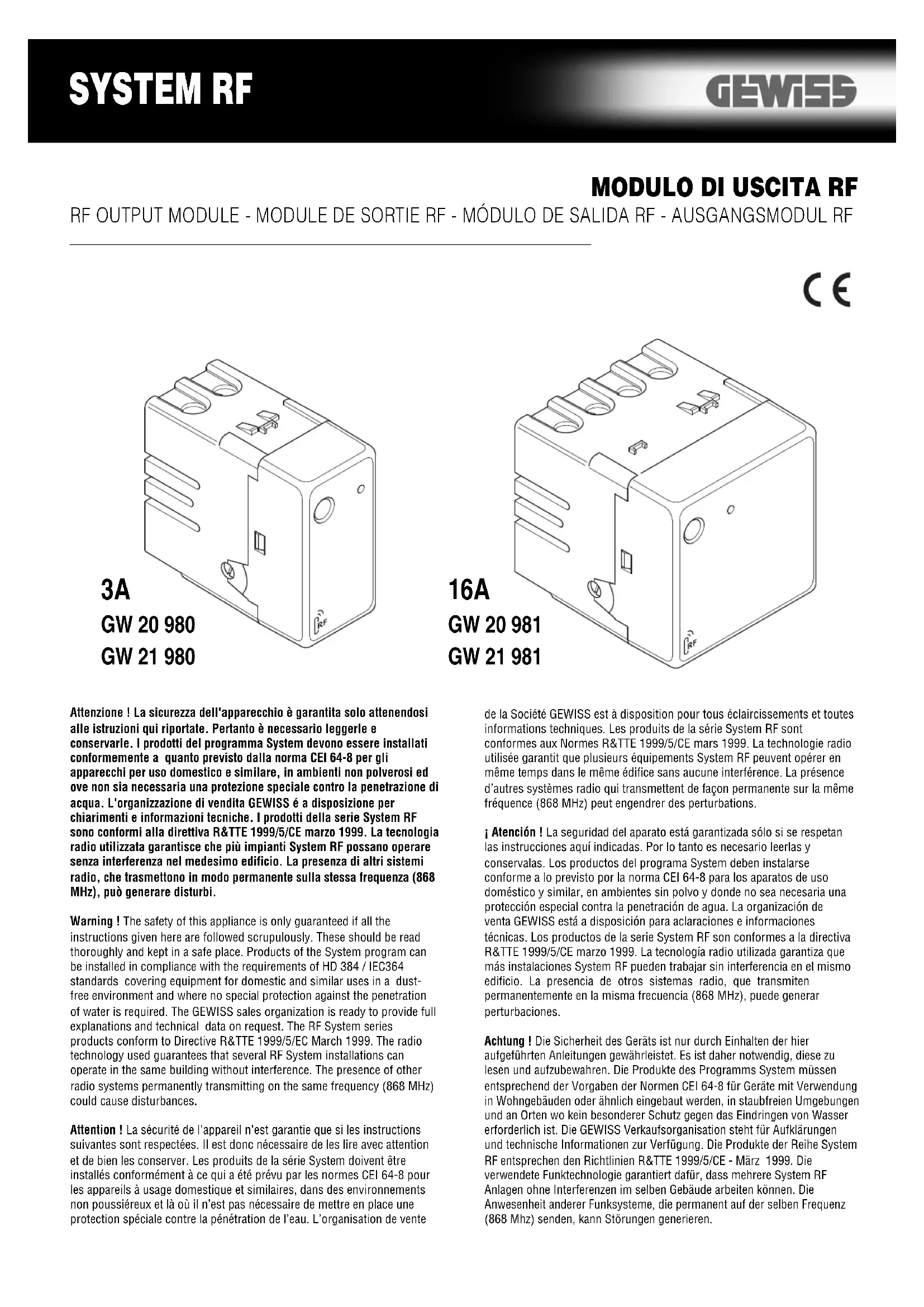

Attention ! La sécurité de l'appareil n'est garantie que si les instructions suivantes sont respectées. Il est donc nécessaire de les lire avec attention et de bien les conserver. Les produits de la série System doivent être installés conformément à ce qui a été prévu par les normes CEI 64-8 pour les appareils à usage domestique et similaires, dans des environnements non poussiéreux et là où il n'est pas nécessaire de mettre en place une protection spéciale contre la pénétration de l'eau. L'organisation de vente
de la Société GEWISS est à disposition pour tous éclaircissements et toutes informations techniques. Les produits de la série System RF sont conformes aux Normes R&TTE 1999/5/CE mars 1999. La technologie radio utilisée garantit que plusieurs équipements System RF peuvent opérer en même temps dans le même édifice sans aucune interférence. La présence d'autres systèmes radio qui transmettent de façon permanente sur la même fréquence (868 MHz) peut engendrer des perturbations.
Les modules de sortie 3A et 16 A permettent de réaliser, grâce à une sortie à relais, des commandes radio provenant de dispositifs de la série System RF comme :
- télécommandes,
• tableaux de commande. - modules pour les entrées conventionnelles,
• détecteurs IR avec interrupteur crépusculaire, - chronothermostats.
Module de sortie 3A


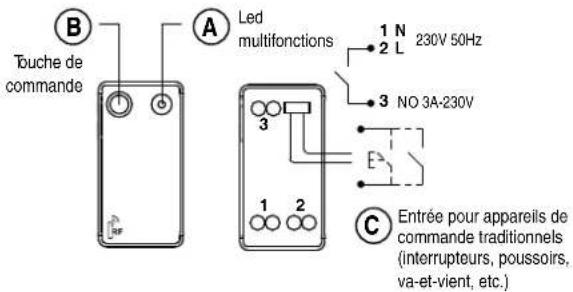

B Touche de commande A Led multifonctions 1 N 2 L 230V 50Hz 3 NO 3A-230V E C Entrée pour appareils de commande traditionnels (interrupteurs, poussoirs, va-et-vient, etc.)Module de sortie 16A


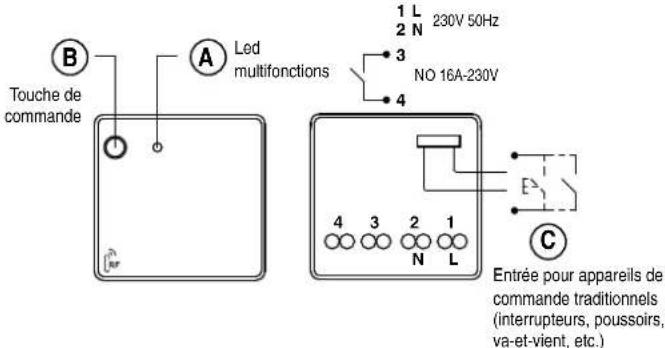

Touche de commande A Led multifonctions 1 L 230V 50Hz 2 N NO 16A-230V 3 4 4 3 2 1 N L C Entrée pour appareils de commande traditionnels (interrupteurs, poussoirs, va-et-vient, etc.)Les modules de sortie 3A et 16 A sont munis d'une led (A) multifonctions tricolore (jaune/rouge/verte) pour indiquer les modes opérationnels, et d'un poussoir frontal (B) pour commander localement le relais de sortie. Avec une entrée filaire (C) il est possible de connecter des contacts sans potentiel d'appareils de commande traditionnels (interrupteurs, poussoirs, va-et-vient, etc.). Les modules sont alimentés à 230 V. Le contact de sortie du module 3A est sous tension, celui du module 16A est sans potentiel. Un sélecteur rotatif permet de choisir le mode de configuration et de fonctionnement du dispositif.
Apprentissage configuration
Pour associer un module de sortie 3A ou 16A à un ou plusieurs dispositifs de commande, il suffit de tourner le sélecteur dans la position 0 : la led multifonctions devient rouge fixe.
Il faut alors agir sur le dispositif que l'on désire accoupler, en observant les descriptions données sur la feuille d'instructions relative, de façon à créer le message de commande désiré : la led multifonctions s'éteint pendant environ 5 secondes, puis elle se rallume (rouge) en attendant un autre accouplement éventuel. Il est possible d'associer à chaque module de sortie jusqu'à un maximum de 16 canaux de commande.
Au cas où l'on atteint le nombre maximum d'associations possibles, la led clignote et devient rouge ; dans ce cas il n'est plus possible d'effectuer d'autres associations.
Pour annuler tous les accouplements effectués, tourner le sélecteur dans la position 9 : la led multifonctions devient jaune et se met à clignoter pour indiquer que l'opération est en cours. La led jaune fixe indique que l'annulation a été réalisée.
FONCTIONNEMENT
Le mode de fonctionnement des modules de sortie est déterminé en fonction de la position choisie sur le sélecteur rotatif.
Fonctionnement bistable avec poussoir
Le fonctionnement bistable avec poussoir (sé lecteur en position 1) est utilisé au cas où l'on veut obtenir la fermeture et l'ouverture du relais de sortie, en correspondance avec les commandes reçues, par exemple, d'un tableau de commande RF et des poussoirs conventionnels connectés au module au moyen de l'entrée filaire : ceci est le cas quand on veut offrir, en plus du point de commande RF, des points d'actionnement traditionnels (avec poussoirs). Le poussoir frontal et d'éventuels poussoirs connectés à l'entrée pour commande à distance provoquent le changement d'état du relais de sortie à chaque pression.
- Exemple : actionnement RF et points de commande conventionnels


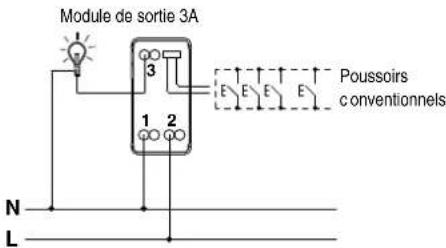

Module de sortie 3A 3 E E E E Poussoirs conventionnels 1 2 N LFonctionnement monostable
On utilise le fonctionnement monostable (sé lecteur en position 2) au cas où l'on veut obtenir la fermeture par impulsion du relais pour le temps correspondant, par exemple, à la pression du poussoir d'une télécommande : c'est le cas de la commande d'une sonnerie ou d'un gradateur. Le poussoir frontal et d'éventuels poussoirs connectés à l'entrée pour commande à distance provoquent la fermeture du relais de sortie pour le temps de la pression du poussoir.
• Exemple commande gradateur


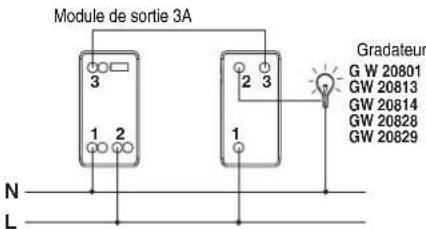

Module de sortie 3A 3 1 2 N L 2 3 Gradateur G W 20801 GW 20813 GW 20814 GW 20828 GW 20829• Exemple commande sonnerie
Le fonctionnement bistable avec interrupteur (sé lecteur en position 3) est utilisé au cas où l'on veut obtenir la fermeture et l'ouverture du relais de sortie, en correspondance avec les commandes reçues, par exemple, d'un tableau de commande RF et d'un interrupteur traditionnel connecté au module au moyen de l'entrée filaire : ceci est le cas où l'on ajoute un point de commande RF à un interrupteur déjà existant (ou à des va-et-vient/inverseurs).
Le poussoir frontal provoque le changement d'état du relais à chaque pression ; l'éventuel interrupteur connecté à l'entrée pour commande à distance provoque le changement d'état du relais à chaque changement de position de l'interrupteur. Les autres points de commande sont obtenus, par exemple, avec des tableaux de commande RF ou des commandes à distance.
- Exemple d'un point de commande ajouté


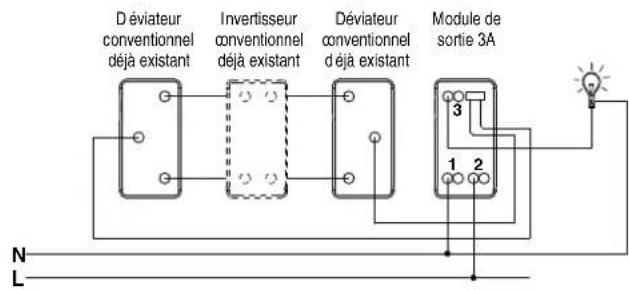

Déviateur conventionnel déjà existant Invertisseur conventionnel déjà existant Déviateur conventionnel déjà existant Module de sortie 3A N L 1 2 3Le même mode de fonctionnement peut être utilisé pour réaliser une prise commandée.
- Exemple de prise commandée
Le fonctionnement temporisé (sé lecteur en position 4-5-6-7-8) est utilisé au cas où l'on veut obtenir la fermeture du relais de sortie, en correspondance avec une commande reçue, par exemple, d'un tableau de commande RF, et en gérer l'ouverture en mode automatique à la fin de la période de temporisation : c'est le cas de la commande des lumières d'un escalier. Une éventuelle nouvelle commande réinitialise le comptage de la temporisation. Le poussoir frontal et d'éventuels poussoirs connectés à l'entrée pour commande à distance provoquent la fermeture du relais de sortie à la pression du poussoir ; l'ouverture du relais se réalise quand le temps programmé termine.
- Exemple de commande temporisée pour lumière dans les escaliers
Apprentissage configuration
Dispositif en attente d'apprendre une commande : la led devient rouge fixe. Nombre max d'accouplements atteint : la led devient rouge clignotante.
Annulation combinaisons en cours : la led devient jaune clignotante. Annulation exécutée : la led devient jaune fixe.
Fonctionnement normal
Contact de sortie fermé : la led devient verte fixe.
INSTALLATION
Les modules de sortie sont installés à encastrement, en utilisant les supports de la série System qui sont prévus à cet effet. Si on utilise le couvercle cache-bornes il est possible de maintenir le degré de protection aussi pour des installations différentes de l'encastrement (ex. dans des boîtes de dérivation, à l'intérieur de lampes, et autres).
Attention : quand le module de sortie est alimenté, les conducteurs de l'entrée pour la commande traditionnelle (interrupteurs, poussoirs, va-et-vient, etc.) sont sous tension.


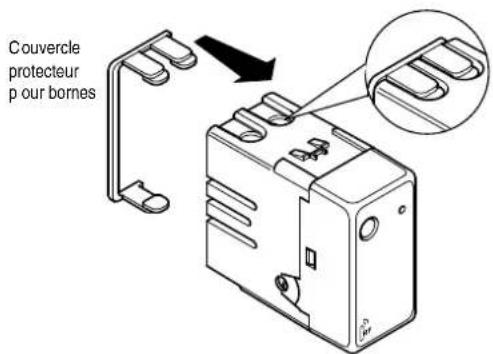

Couvercle protecteur p our bornesAttention: la fonctionnalité du système RF est fortement influencée par l'environnement de l'installation. En présence de structures métalliques, de murs en béton armé ou de grande épaisseur (par exemple : les églises et/ou les bâtis anciens), etc., la portée en radiofréquence pourrait être sensiblement réduite.
DONNÉES TECHNIQUES
- Température de fonctionnement -5° +40°C
- Fréquence radio 868 MHz.
- Portée radio 100 m à champ libre
- Alimentation 230V 50 Hz.
- Dimensions
1 module System pour module de sortie 3A
2 modules System pour module de sortie 16A
Charges contrô lables et courant max.
Module de sortie 3A
| Charges ohmiques | —W— | 3A |
| Lampe à incandescence | 2A | |
| Lampes fluorescentes | ne conviennent pas | |
| Moteurs et motoréducteurs | M | 2A |
| Lampes à décharge | ne conviennent pas |
Module de sortie 16A
| Charges ohmiques | - | 16A |
| Lampe à incandescence | 10A | |
| Lampes fluorescentes* | 4A | |
| Moteurs et motoréducteurs | M | 10A |
| Lampes à décharge | ne conviennent pas |
* Lampes fluorescentes non rephasé es: 4 A.
Lampes fluorescentes avec alimentateurs é lectroniques: 4 A.
Pas adapté pour les lampes fluorescentes rephasées, pour la commande desquelles on recommande d'utiliser un relais d'appui.
