GW40884 - Boîtier électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier électrique modulaire
Marque	Gewiss
Modèle	GW40884
Nombre de modules	18 modules (17,5 mm chacun)
Dimensions (H x L x P)	300 x 315 x 85 mm
Poids	Environ 1,5 kg
Matériau	Polycarbonate auto-extinguible
Indice de protection	IP40
Puissance dissipable maximale	50 W
Montage	Sur rail DIN EN 50022 (17,5 mm)
Borniers installables	Neutre et terre isolés (jusqu'à 5 x 25 mm² + 14 x 10 mm²)
Accessoires compatibles	Staffe antideformation, éléments d'accouplement, séparateurs horizontaux, panneaux de couverture, serrure de sécurité
Couleur	Gris clair (RAL 7035)
Température de fonctionnement	-5°C à +40°C
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Installation	Fixation murale par vis (non fournies) ou montage en batterie avec éléments d'accouplement.
Sécurité	Respecter les normes électriques en vigueur. Débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Accessoires disponibles : borniers, séparateurs, panneaux, serrures. Réparation par un professionnel qualifié.
Informations générales	Fabriqué en Italie. Service client Gewiss : [phone].

FOIRE AUX QUESTIONS - GW40884 Gewiss

Quel est le nombre de modules du boîtier électrique GW40884 ?

Le boîtier GW40884 dispose de 18 modules au pas de 17,5 mm, conformément à la norme EN 50022.

Quelles sont les dimensions exactes du GW40884 ?

Les dimensions sont d'environ 300 mm de hauteur, 315 mm de largeur et 85 mm de profondeur.

Quelle est la puissance dissipable maximale de ce boîtier ?

La puissance dissipable maximale est de 50 W, comme indiqué dans la notice.

Peut-on monter le GW40884 sur rail DIN ?

Oui, le boîtier est conçu pour un montage sur rail DIN de type EN 50022 (17,5 mm).

Quels accessoires sont disponibles pour ce boîtier ?

De nombreux accessoires sont proposés : staffe antideformation (GW 40 425), éléments d'accouplement, séparateurs horizontaux (GW 40 487/488), panneaux de couverture (GW 40 495/496) et serrure de sécurité (GW 40 422).

Quel type de borniers peut-on installer ?

Des borniers de neutre et de terre isolés sont disponibles, permettant un câblage jusqu'à 5 x 25 mm² + 14 x 10 mm².

Comment nettoyer et entretenir le boîtier ?

Utiliser un chiffon sec et doux. Éviter les produits abrasifs ou solvants qui pourraient endommager le polycarbonate.

Le GW40884 est-il adapté à une utilisation en extérieur ?

Non, l'indice de protection IP40 limite son usage à l'intérieur, dans des locaux secs et propres.

Comment monter plusieurs boîtiers en batterie ?

Utiliser l'élément d'accouplement (code GW 40 425) pour assembler les boîtiers côte à côte, horizontalement ou verticalement.

Où trouver le service client Gewiss ?

Le service technique Gewiss est joignable au [phone] (lun-ven 8h30-12h30 et 14h-18h) ou par email à [e-mail].

MODE D'EMPLOI GW40884 Gewiss

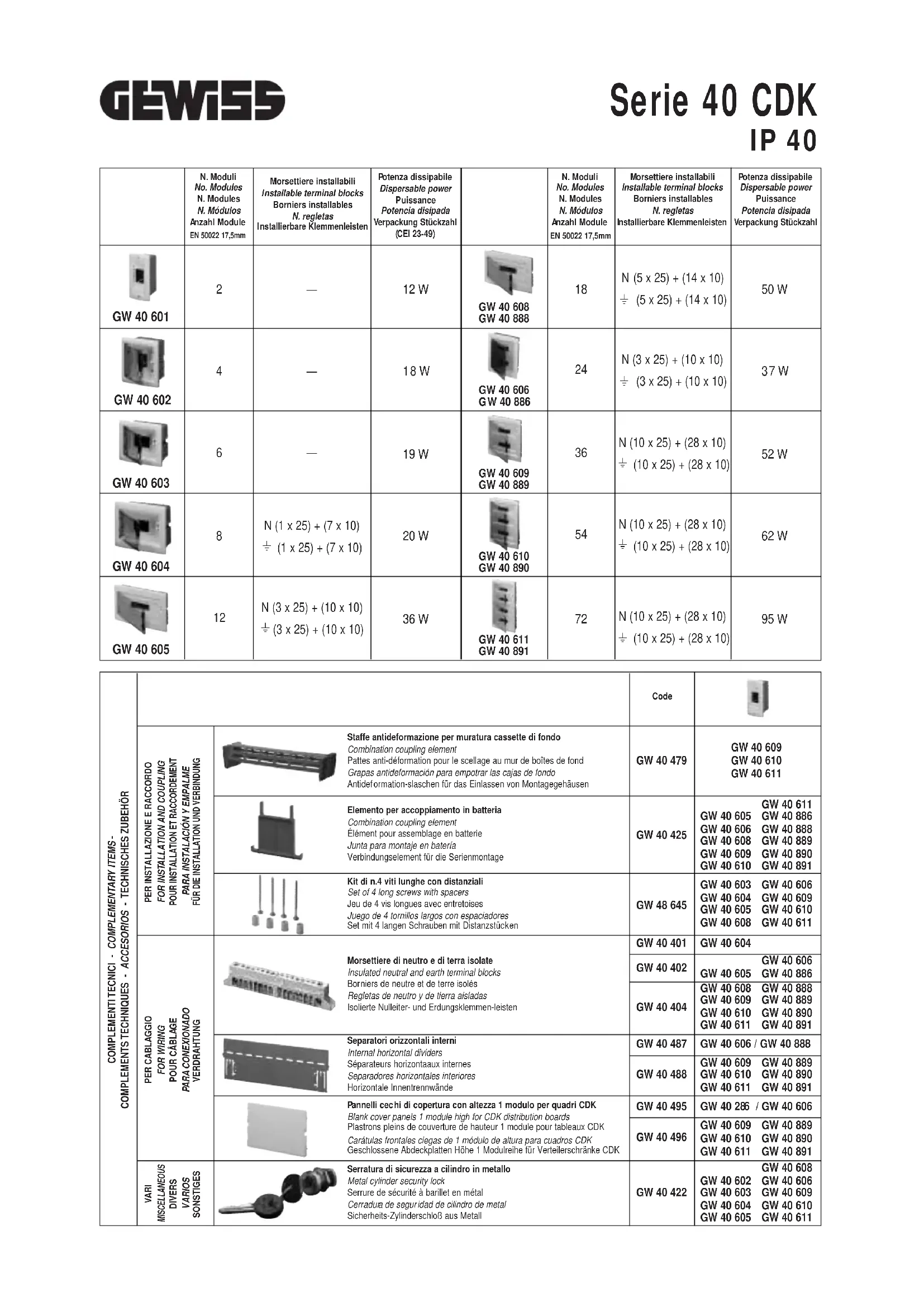

	N. Moduli No. Modules N. Modulus N. Modulus Anzahl Module EN 50022 17,5mm	Morsettiere Installabili Installable terminal blocks Borniers installables N. regletas Installierbare Klemmenleisten	Potenza dissipabile Dispersable power Pausssance Potencia dispada Verpackung Stückzahl (CEI 23-49)		N. Moduli No. Modules N. Modules N. Modulus Anzahl Module EN 50022 17,5mm	Morsettiere installabili Installable terminal blocks Borniers installables N. regletas Installierbare Klemmenleister	Potenza dissipabile Dispersable power Pausssance Potencia dispada Verpackung Stückzahl
GW 40 601	2	—	12 W	GW 40 608 GW 40 888	18	N (5 x 25) + (14 x 10) ± (5 x 25) + (14 x 10)	50 W
GW 40 602	4	—	18 W	GW 40 606 GW 40 886	24	N (3 x 25) + (10 x 10) ± (3 x 25) + (10 x 10)	37 W
GW 40 603	6	—	19 W	GW 40 609 GW 40 889	36	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	52 W
GW 40 604	8	N (1 x 25) + (7 x 10) ± (1 x 25) + (7 x 10)	20 W	GW 40 610 GW 40 890	54	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	62 W
GW 40 605	12	N (3 x 25) + (10 x 10) ± (3 x 25) + (10 x 10)	36 W	GW 40 611 GW 40 891	72	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	95 W

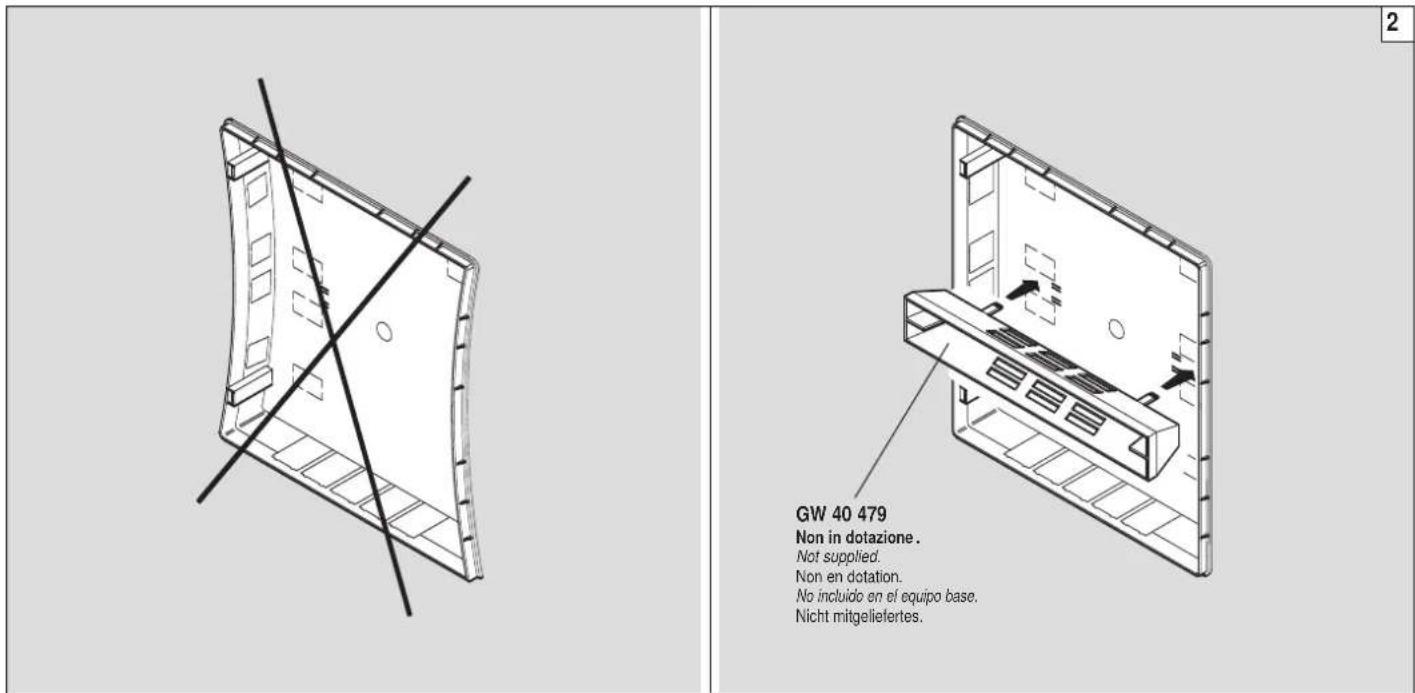

COMPLEMENTTECHNIC - COMPLEMENTARY ITEMS - COMPLENTI TECHNICALS - TECHNISCHES ZUBEHOR PER INSTALLAZIONE E RACCORDO FOR INSTALLATION AND COUPLING FOR INSTALLATION ET RACCORDEMENT PARA INSTALLACION Y EMPALME FÜR DIE INSTALLATION UND VERBINDUNG	Staffe antideformazione per muratura cassette di fondo Combination coupling element Pattes anti-deformation pour le scellage au mur de boîtes de fond Grapes antideformación para empotrar las cajas de fondo Antideformation-slaschen für das Einlassen von Montagegehäuser		Code

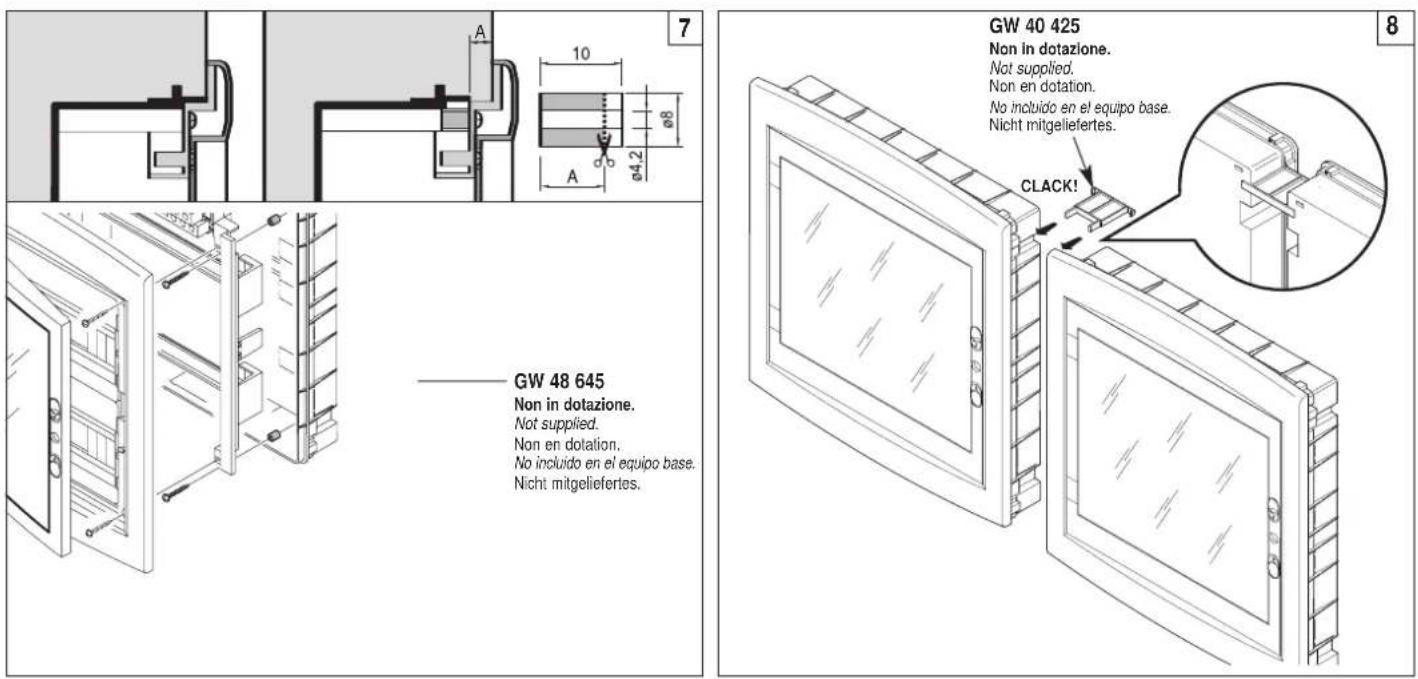

	Elemento per accoppiamento in batteria Combination coupling element Élement pour assemblage en batterie Juntà para montaje en bateria Verbindungselement für die Serienmontage	GW 40 425	GW 40 611 GW 40 605 GW 40 886 GW 40 606 GW 40 888 GW 40 608 GW 40 889 GW 40 609 GW 40 890 GW 40 610 GW 40 891
	Kit di n.4 viti lunghe con distanziiali Set of 4 long screws with spacers Jeu de 4 vis longues avec entroises Juego de 4 tornillos largos con espaciadores Set mit 4 langen Schrauben mit Distanstücken	GW 48 645	GW 40 603 GW 40 604 GW 40 605 GW 40 606 GW 40 607 GW 40 608 GW 40 609 GW 40 889 GW 40 610 GW 40 890 GW 40 611 GW 40 891

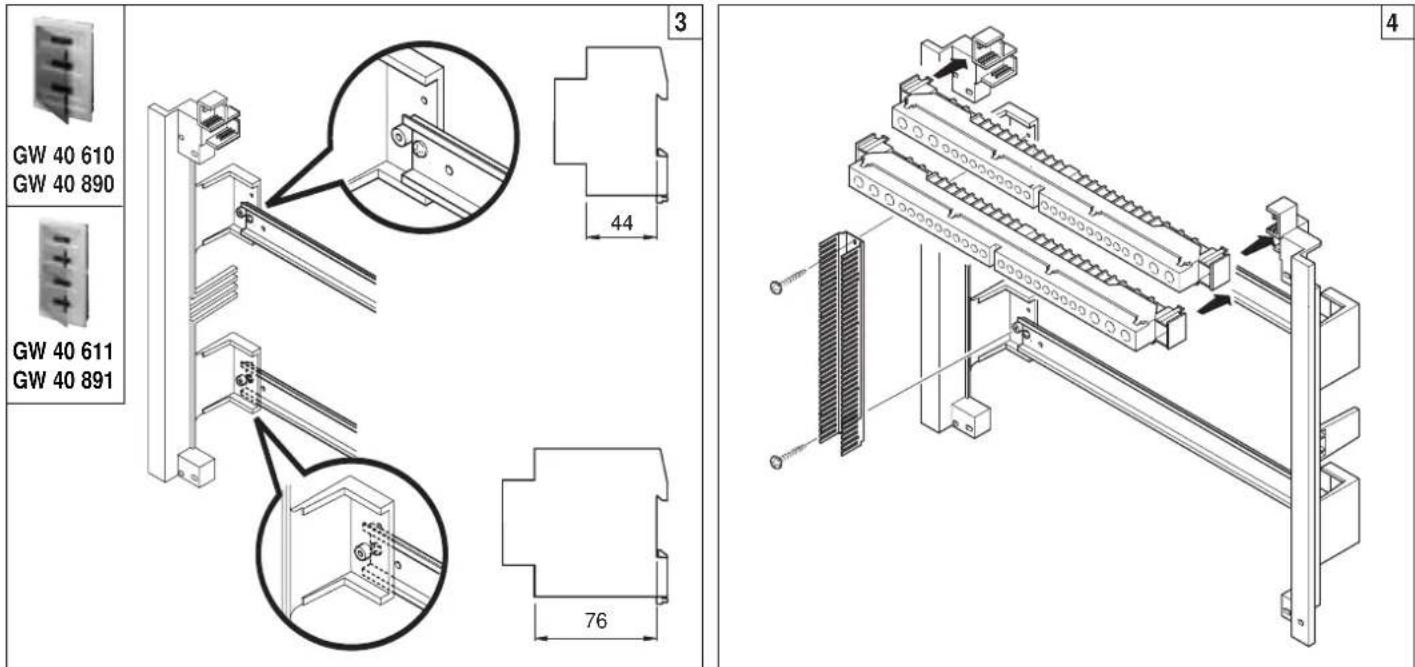

PER CABLAGIO FOR WIRING POUR CABLAGE PARA CONEXIONADO VERBRAHTUNG	Morsettiere di neutro e di terra isolate Insulated neutral and earth terminal blocks Borniers de neutre et de terre isolés Regletas de neutro y de tierra aistadas Isolierte Nulleiter- und Erdungsklemmen-leisten	GW 40 401	GW 40 604
		GW 40 402	GW 40 606 GW 40 886
		GW 40 404	GW 40 608 GW 40 888 GW 40 609 GW 40 889 GW 40 610 GW 40 890 GW 40 611 GW 40 891

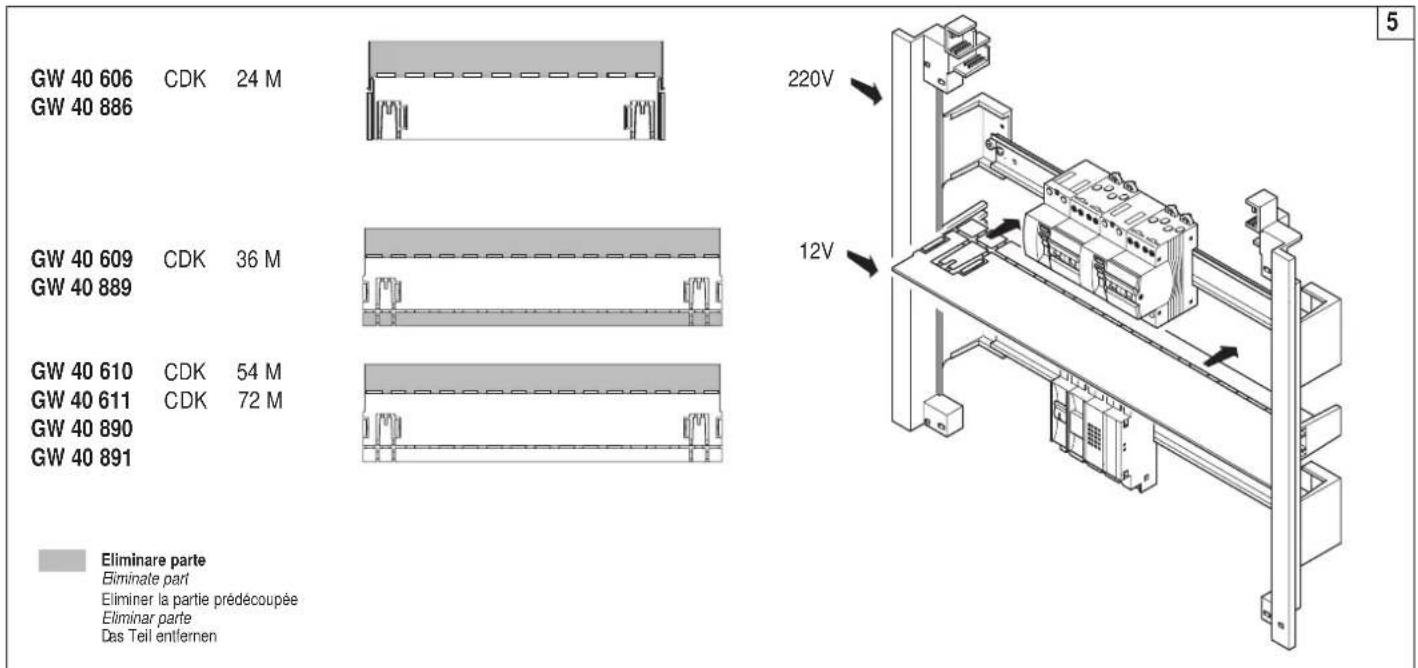

	Separatori orizzontali interni Internal horizontal dividers Séparateurs horizontaux internes Separados horizontales interiores Horizontale Innentrennwände	GW 40 487	GW 40 606 / GW 40 888
		GW 40 488	GW 40 609 GW 40 889 GW 40 610 GW 40 890 GW 40 611 GW 40 891
	Pannelli cechi di copertura con altezza 1 modulo per quadri CDK Blank cover panels 1 modulo high for CDK distribution boards Plastrons pleins de couverture de hauteur 1 modulo pour tableaux CDK Caràlulas frontales ciegas de 1 modulo de alto para cuadros CDK Geschlossene Abdeckplatten Höhe 1 Modulirehe für Verteilerschränke CDK	GW 40 495	GW 40 286 / GW 40 606
		GW 40 496	GW 40 609 GW 40 889 GW 40 610 GW 40 890 GW 40 611 GW 40 891

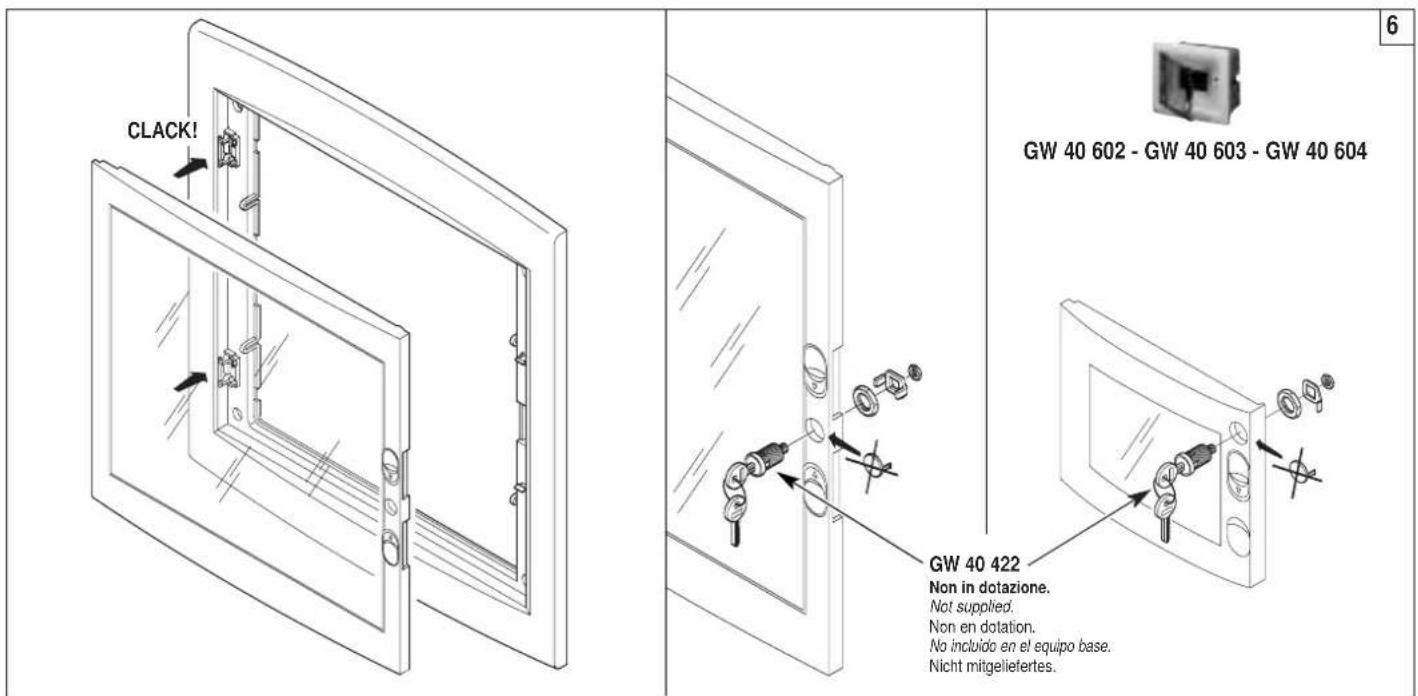

VARI DISSCRIPTICI VARIOS SONTIGES	Serratura di sicurezza a cilindro in metallo Metal cylinder security lock Serrure de sécurité à barillet en métal Cerradua de seguidade de cilindro de metal Sicherheits-Zylinderschloß aus Metall	GW 40 422	GW 40 608 GW 40 602 GW 40 603 GW 40 609 GW 40 604 GW 40 610 GW 40 605 GW 40 611

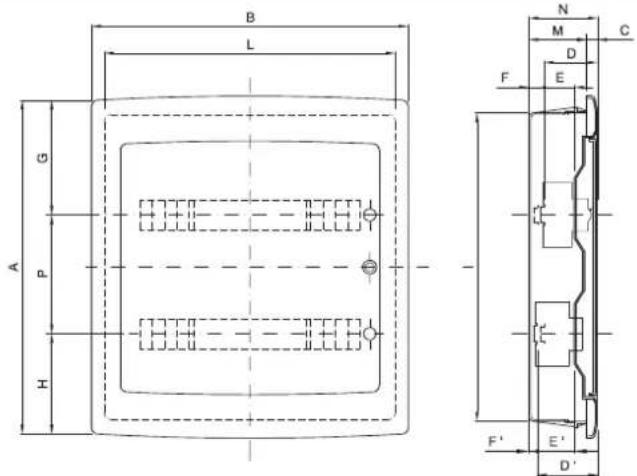

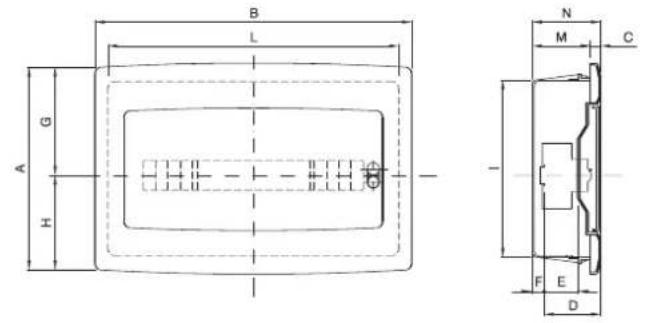

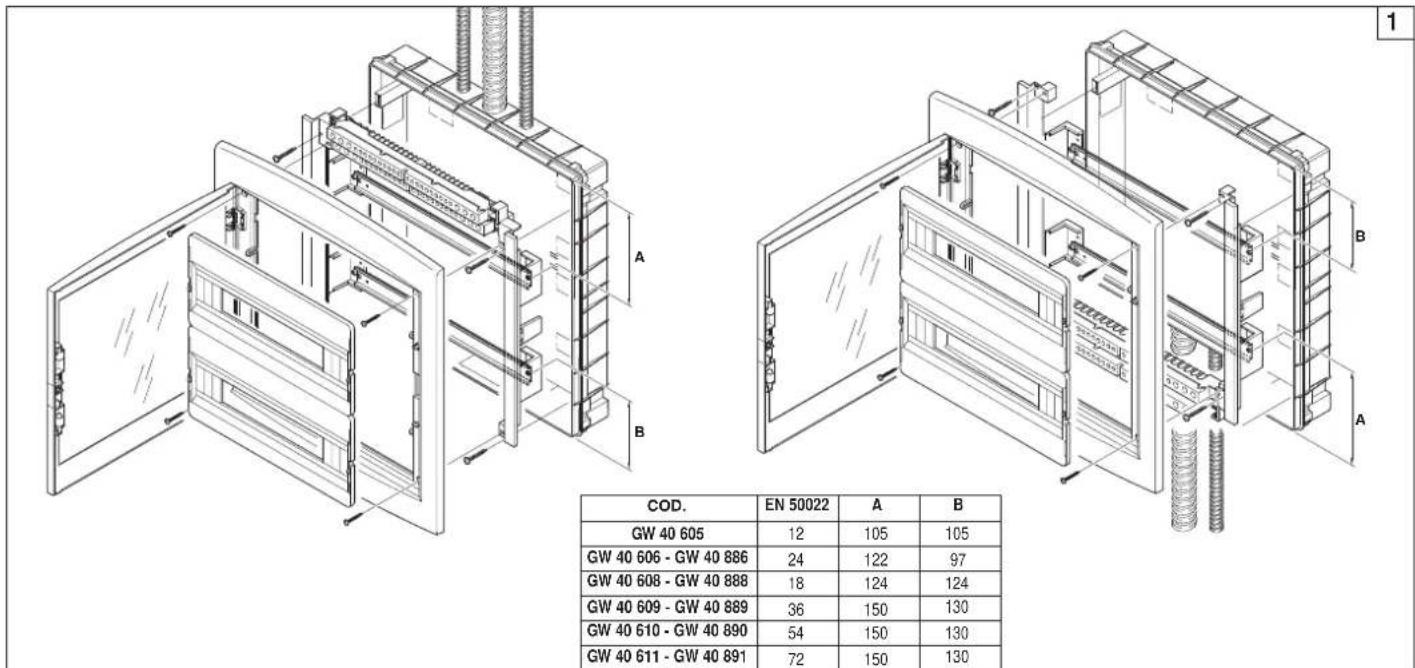

	IngombroSizeDimensionsDimponedesAbmessungen				Montaggio modulariModular mountingMontage modulaireMontage modulierMontage modulgeräte					FissaggioFixingFixationFijacionBefestigung
	A	B	C	N	D	E	F	G	H	I		L
2M	1608	8882-4816680101295574
4M	1601	10129775481480801	3811185
6M	1702	00129775481490801	3818585
8M	1932	012977548141059106220085
12M	2623	00161017548171311323429085
18M	3004	051610175481715015026442785

IngombroSizeDimensionsDimensionesAbmessungen					Montaggio modulariModular mountingMontage modulareMontaje modulargMontage modulageräte										FissaggioFixingFixationFijaciónBefestigung
A	B	C	N	D	E	F	G	H	P	D	'	E	'	F	'
24M	4203	30161	10175483	17148	22150	-380	29085
36M5	50465	61017	54817	75155	175	-46542	785
54M	6804	65251	2075483	37175	55175	1017411	1163041595
72M8	55465	25120	754937	75155	17515	1017411	180541595

MONTAGGIO IN BATTERIA - COMBINED MOUNTING - MONTAGE EN BATTERIE - MONTAJE EN BATERIA - SERIENMONTAGE
12M verticale vertical - verticaux - verticales - vertikale	12M orizzontale horizontal - horizontal - horizontal - horizontal	18M verticale vertical - verticalaux - verticales - vertikale	18M orizzontale horizontal - horizontal - horizontal - horizontal	18M 36 M 54 M 72 M
12 M	12 M 12 M	18 M	18 M	18 M
24 M	24 M	18 M	36 M	36 M
12 M	12 M	18 M	54 M	54 M
12 M	12 M	36 M	72 M	72 M
