Type de produit	Boîtier électrique modulaire
Marque	Gewiss
Modèle	GW40601
Nombre de modules	2 (36 mm de largeur)
Puissance dissipable maximale	12 W
Matériau	Plastique technique auto-extinguible
Couleur	Gris RAL 7035
Indice de protection	IP40 (estimation)
Montage	Sur rail DIN symétrique 35 mm (EN 50022)
Normes	CEI 23-49, EN 50022
Borniers installables	Non fournis, disponibles en option
Accessoires compatibles	Staffe antideformation, éléments d'accouplement, séparateurs horizontaux, serrure de sécurité
Température de fonctionnement	-5 °C à +40 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Double isolation (classe II) selon la norme CEI
Reparabilité	Pièces détachées disponibles via le service après-vente Gewiss

FOIRE AUX QUESTIONS - GW40601 Gewiss

Comment installer le boîtier GW40601 sur un rail DIN ?

Le boîtier GW40601 se monte par simple encliquetage sur un rail DIN symétrique de 35 mm (EN 50022). Assurez-vous que le rail est correctement fixé avant de clipser le boîtier.

Quelle est la puissance dissipable maximale du GW40601 ?

La puissance dissipable maximale est de 12 W. Veillez à ne pas dépasser cette valeur pour éviter une surchauffe.

Quels accessoires sont disponibles pour ce boîtier ?

Les accessoires incluent des staffe antideformation (GW40479), éléments d'accouplement (GW40425), séparateurs horizontaux, serrure de sécurité (GW40422) et des borniers de neutre et de terre isolés.

Comment nettoyer le boîtier GW40601 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le plastique.

Ce boîtier est-il compatible avec les borniers de neutre et de terre ?

Oui, le boîtier GW40601 peut recevoir des borniers de neutre et de terre isolés disponibles en option, adaptés au nombre de modules.

Puis-je monter plusieurs boîtiers GW40601 en batterie ?

Oui, vous pouvez assembler plusieurs boîtiers en batterie à l'aide d'éléments d'accouplement (GW40425). Le montage peut être réalisé à la verticale ou à l'horizontale.

Quelle est la garantie de ce produit ?

La garantie standard Gewiss est de 2 ans à compter de la date d'achat. Conservez la facture comme preuve.

Où puis-je trouver le schéma de montage du GW40601 ?

Le schéma de montage est fourni dans la notice d'utilisation téléchargeable gratuitement sur le site de Gewiss ou via le code QR sur l'emballage.

Le boîtier est-il livré avec les vis de fixation ?

Le boîtier GW40601 est livré sans vis. Des kits de 4 vis longues avec entretoises (GW40401, GW40402, etc.) sont disponibles en option pour une fixation murale.

Quelle est la hauteur du boîtier GW40601 ?

La hauteur du boîtier est d'environ 90 mm. La largeur est de 36 mm (2 modules) et la profondeur standard est de 65 mm.

MODE D'EMPLOI GW40601 Gewiss

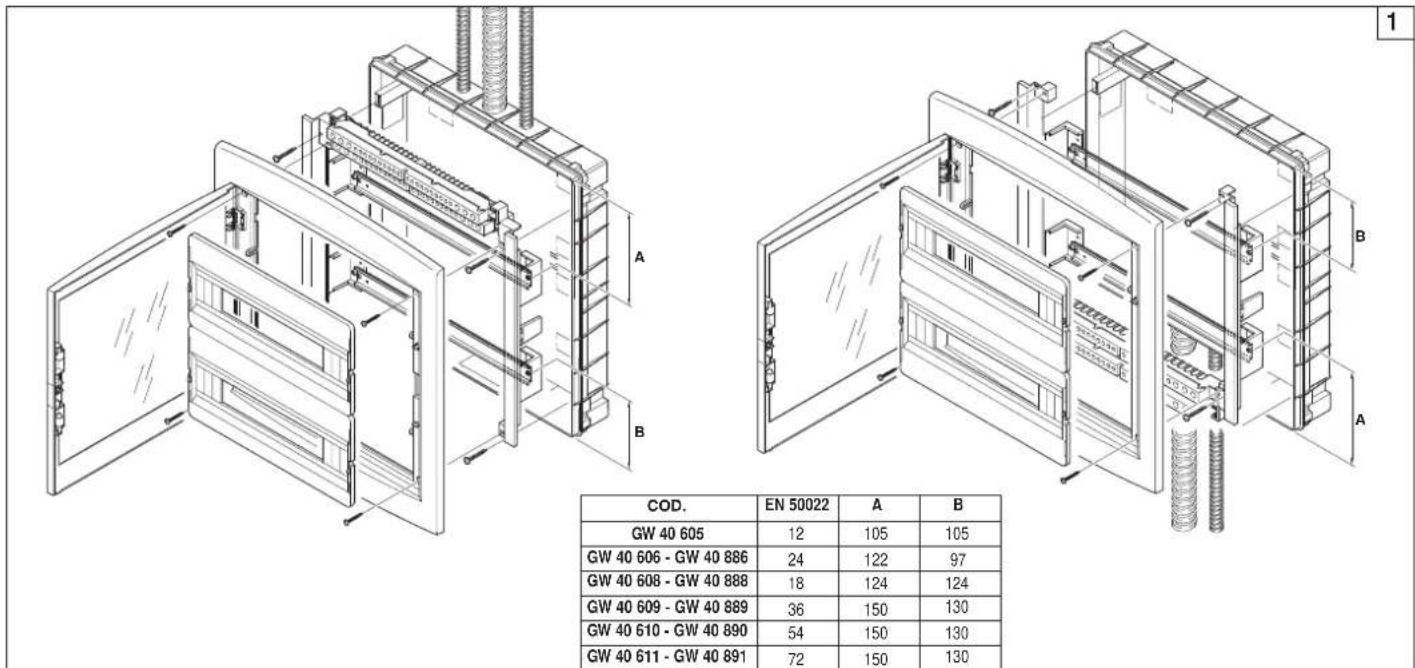

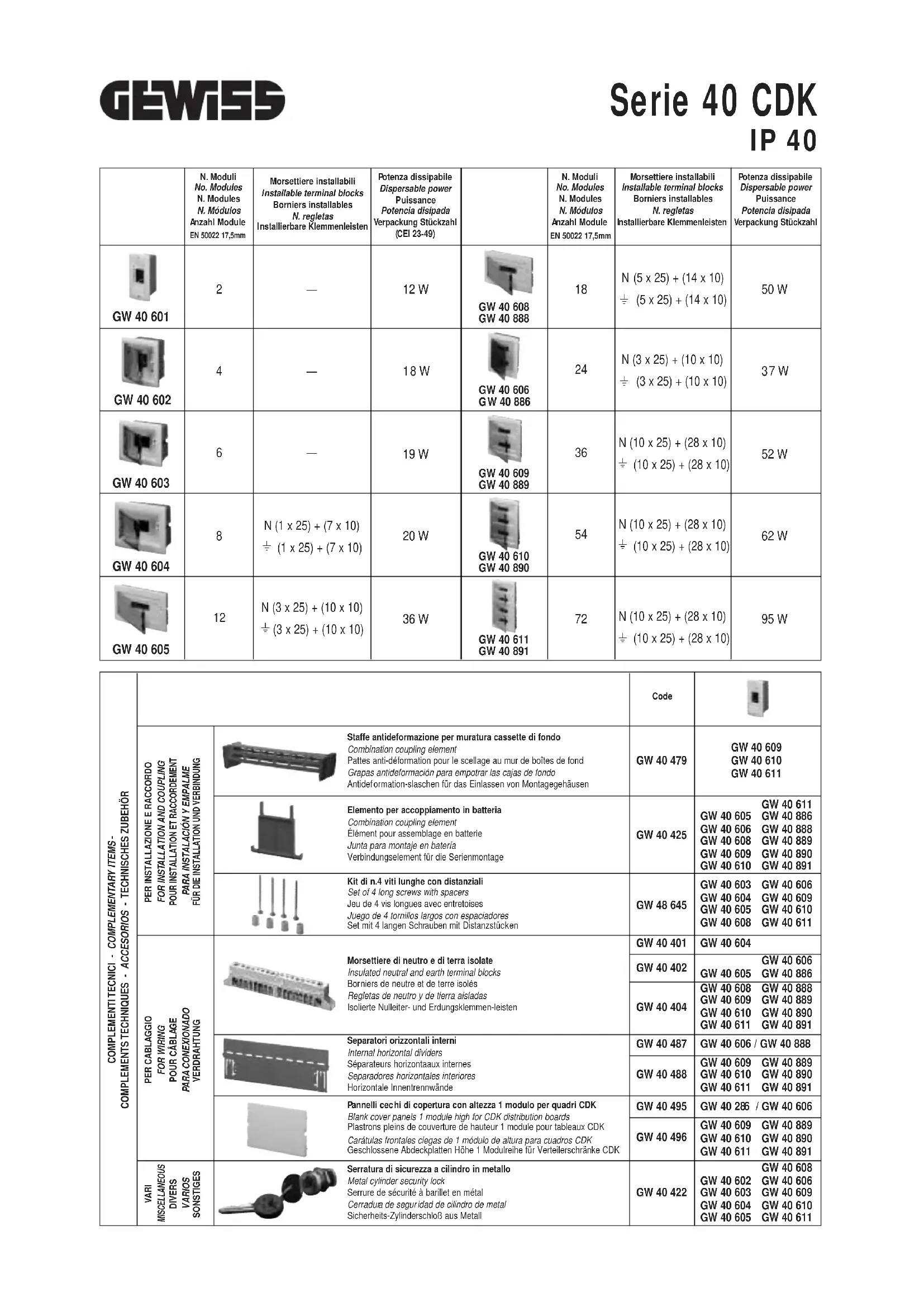

	N. Moduli No. Modules N. Modulus N. Modulus Anzahl Module EN 50022 17,5mm	Morsettiere Installabili Installable terminal blocks Borniers installables N. regletas Installierbare Klemmenleisten	Potenza dissipabile Dispersable power Pausssance Potencia dispada Verpackung Stückzahl (CEI 23-49)		N. Moduli No. Modules N. Modules N. Modulus Anzahl Module EN 50022 17,5mm	Morsettiere installabili Installable terminal blocks Borniers installables N. regletas Installierbare Klemmenleister	Potenza dissipabile Dispersable power Pausssance Potencia dispada Verpackung Stückzahl
GW 40 601	2	—	12 W	GW 40 608 GW 40 888	18	N (5 x 25) + (14 x 10) ± (5 x 25) + (14 x 10)	50 W
GW 40 602	4	—	18 W	GW 40 606 GW 40 886	24	N (3 x 25) + (10 x 10) ± (3 x 25) + (10 x 10)	37 W
GW 40 603	6	—	19 W	GW 40 609 GW 40 889	36	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	52 W
GW 40 604	8	N (1 x 25) + (7 x 10) ± (1 x 25) + (7 x 10)	20 W	GW 40 610 GW 40 890	54	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	62 W
GW 40 605	12	N (3 x 25) + (10 x 10) ± (3 x 25) + (10 x 10)	36 W	GW 40 611 GW 40 891	72	N (10 x 25) + (28 x 10) ± (10 x 25) + (28 x 10)	95 W

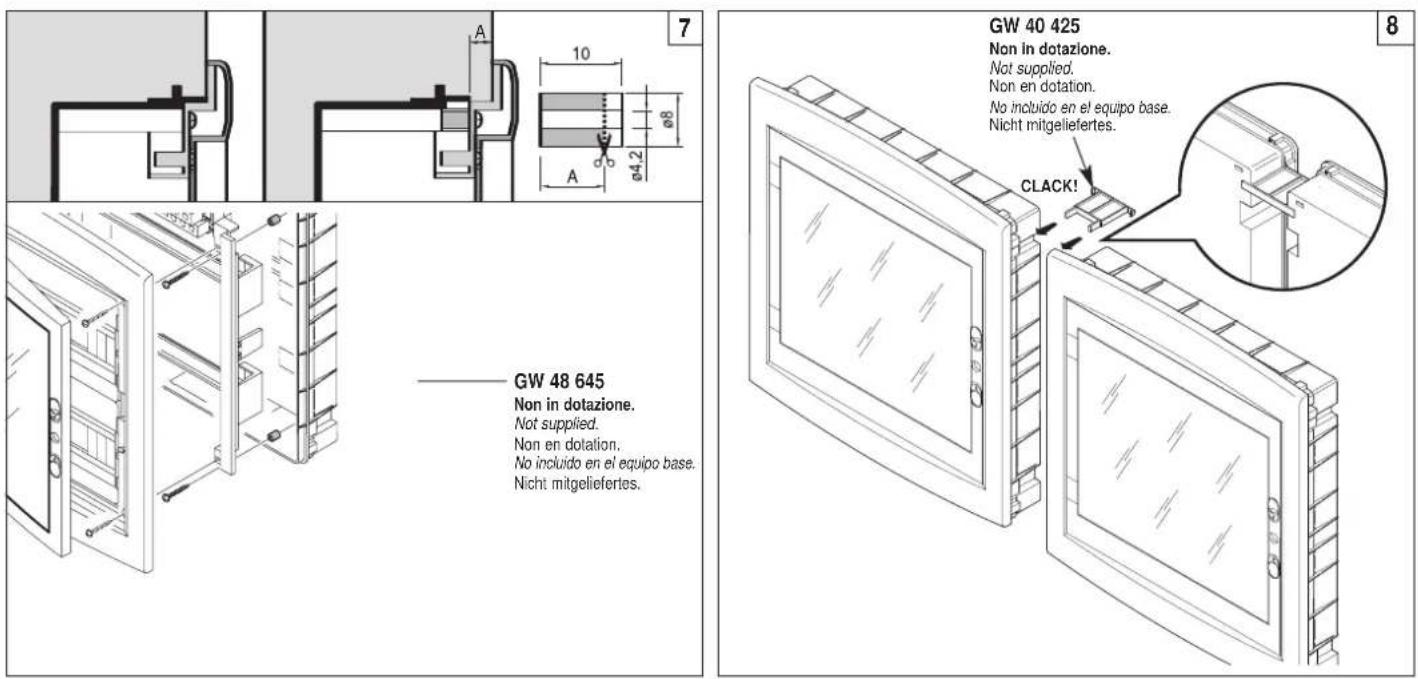

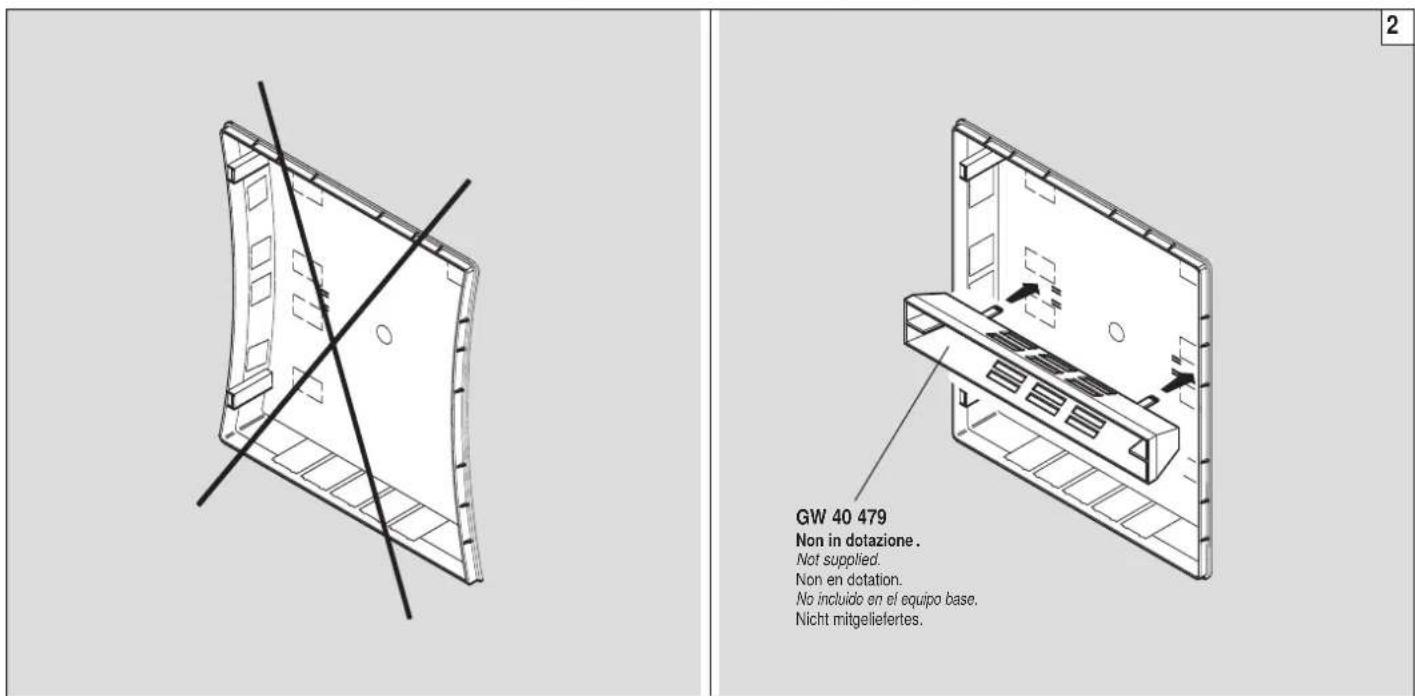

COMPLEMENTTECHNIC - COMPLEMENTARY ITEMS - COMPLENTI TECHNICALS - TECHNISCHES ZUBEHOR PER INSTALLAZIONE E RACCORDO FOR INSTALLATION AND COUPLING FOR INSTALLATION ET RACCORDEMENT PARA INSTALLATION Y EMPALME FÜR DIE INSTALLATION UND VERBINDUNG	Staffe antideformazione per muratura cassette di fondo Combination coupling element Pattes anti-deformation pour le scellage au mur de boîtes de fondi Grapes antideformación para empotrar las cajas de fondo Antideformation-slaschen für das Einlassen von Montagegehäuser Elemento per accoppiamento in batteria Combination coupling element Élement pour assemblage en batterie Juntà para montaje en bateria Verbindungselement für die Serienmontage Kit di n.4 viti lunghe con distanziiali Set of 4 long screws with spacers Jeu de 4 vis longues avec entroises Juego de 4 tornillos largos con espaciadores Set mit 4 langen Schrauben mit Distanstücken		Code GW 40 479 GW 40 425 GW 48 645 GW 40 401 GW 40 402 GW 40 404 GW 40 487 GW 40 488 GW 40 489 GW 40 606 GW 40 609 GW 40 610 GW 40 611 GW 40 606 GW 40 609 GW 40 610 GW 40 611 GW 40 606 / GW 40 888 GW 40 889 GW 40 890 GW 40 891

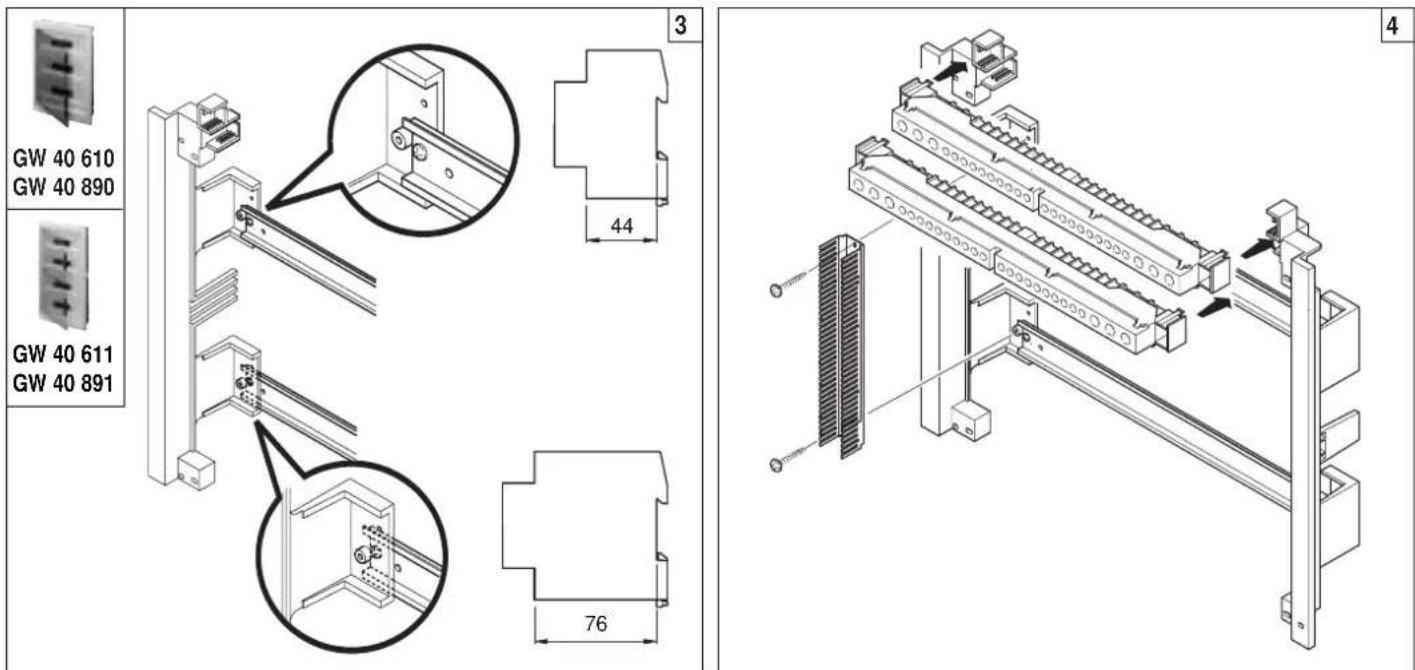

	Morsettiere di neutro e di terra isolate Insulated neutral and earth terminal blocks Borniers de neutre et de terre isolés Regletas de neutro y de tierra aistadas Isolierte Nulleiter- und Erdungsklemmen-leisten

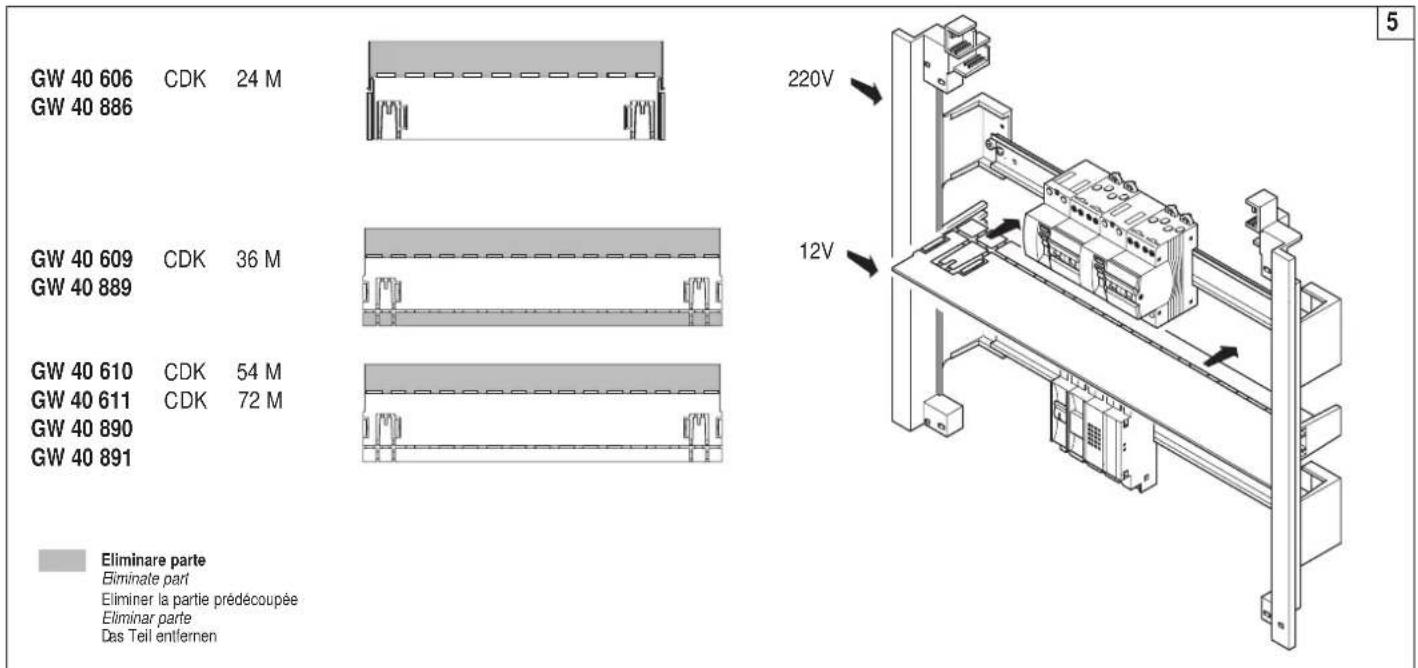

	Separatori orizzontali interni Internal horizontal dividers Séparateurs horizontaux internes Separados horizontales interiores Horizontale Innenrennwände
	Pannelli cechi di copertura con altezza 1 modulo per quadri CDK Blank cover panels 1 module high for CDK distribution boards Plastrons pleins de couverture de hauteur 1 module pour tableaux CDK Caràlulas frontales ciegas de 1 modulo de alto para cuadros CDK Geschlosse Abdeckplatten Höhe 1 Modulirehe für Verteilerschränke CDK		GW 40 495 GW 40 286 / GW 40 606 GW 40 609 GW 40 889 GW 40 890 GW 40 891 GW 40 606 GW 40 609 GW 40 609 GW 40 610 GW 40 605 GW 40 611

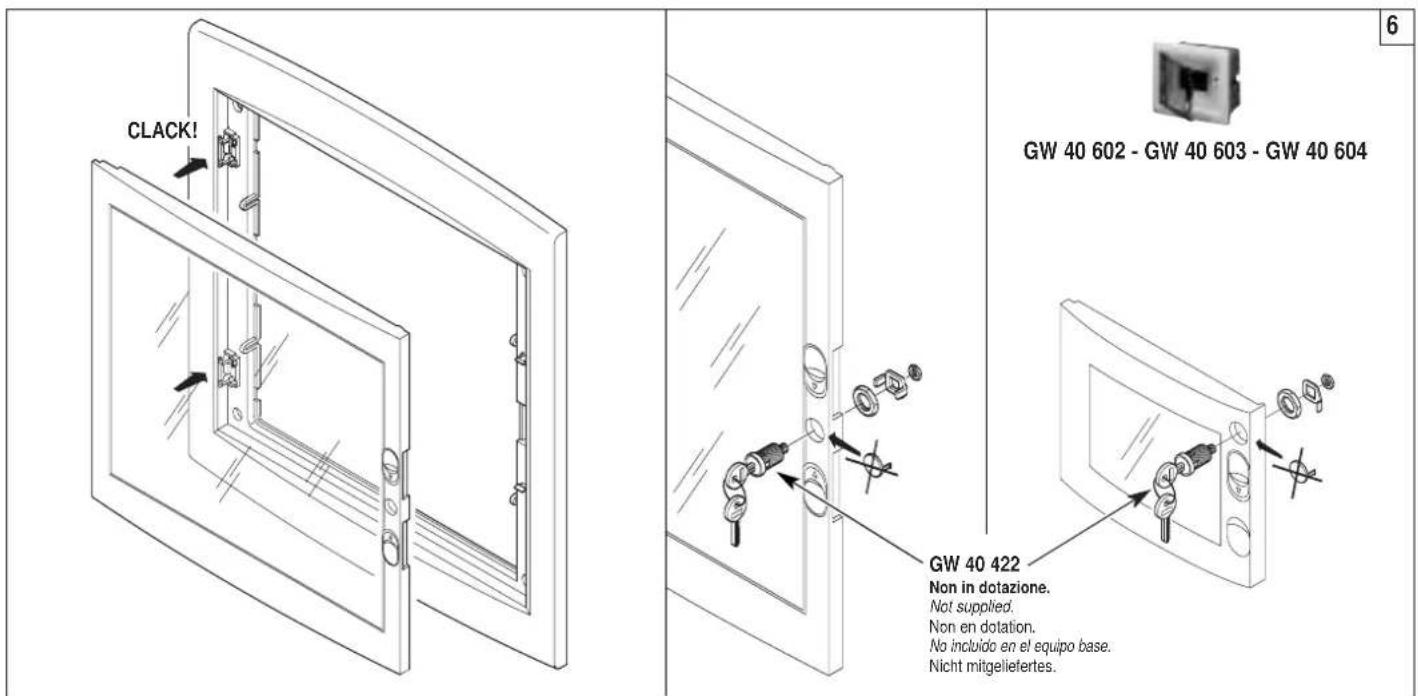

VARIUS DIVERS VARIOS SONTIGES	Serratura di sicurezza a cilindro in metallo Metal cylinder security lock Serrure de sécurité à barillet en métal Cerradua de seguridad de cilindro de metal Sicherheits-Zylinderschloß aus Metall		GW 40 422 GW 40 602 GW 40 606 GW 40 603 GW 40 609 GW 40 604 GW 40 610 GW 40 605 GW 40 611

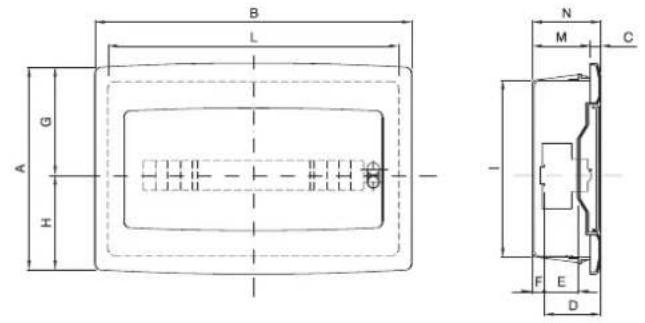

	IngombroSizeDimensionsDimponedesAbmessungen				Montaggio modulariModular mountingMontage modulaireMontage modulierMontage modulgeräte					FissaggioFixingFixationFijacionBefestigung
	A	B	C	N	D	E	F	G	H	I		L
2M	1608	8882-4816680101295574
4M	1601	1012977548148080	3811185
6M	1702	0012977548149080	3818585
8M	1932	012977548141059	01622085
12M	2623	0016101754817131	3123429085
18M	3004	0516101754817150	502642785

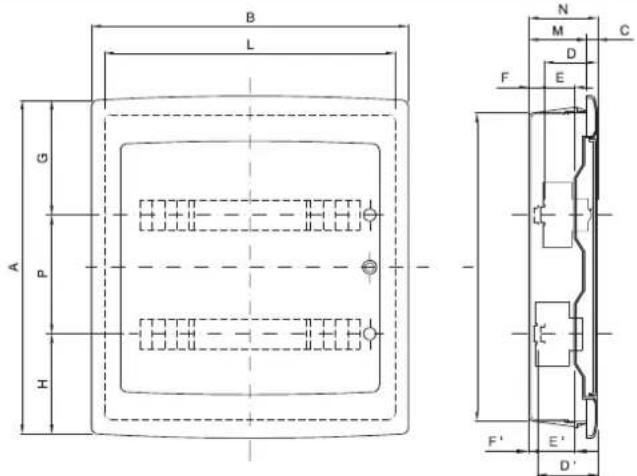

IngombroSizeDimensionsDimensionesAbmessungen					Montaggio modulariModular mountingMontage modulareMontaje modulargMontage modulageräte										FissaggioFixingFixationFijaciónBefestigung
A	B	C	N	D	E	F	G	H	P	D	'	E	'	F	'
24M	4203	30161	10175483	17148	22150	-380	29085
36M5	50465	61017	754817	75155	175	-46542	785
54M	6804	65251	2075483	37175	55175	1017411	1163041595
72M8	55465	251207	54937	75155	17515	1017411	180541595

MONTAGGIO IN BATTERIA - COMBINED MOUNTING - MONTAGE EN BATTERIE - MONTAJE EN BATERIA - SERIENMONTAGE
12M verticale vertical - verticaux - verticales - vertikale	12M orizzontale horizontal - horizontal - horizontal - horizontal	18M verticale vertical - verticalaux - verticales - vertikale	18M orizzontale horizontal - horizontal - horizontal - horizontal	18M 36 M 54 M 72 M
12 M	12 M 12 M	18 M	18 M	18 M
24 M	24 M	18 M	36 M	36 M
12 M	12 M	18 M	54 M	54 M
12 M	12 M	36 M	72 M	72 M

s

a particular part, particularly when the main insulation system is no longer capable of working as specified.
s sur les parties accessibles, au cas ou le systeme d'isolation principal ne sera plus a meme de remplir correctement sa fonction.
sque s t a n f i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
Zweck, das Entstehen gefährlicher Berührungssspannungen an anzugliedlichen Tellen zu verhinden, wenn die Hauspielerung nicht mehr in der Lage seinotte, ihre Funktion einwandfrei zu erfligen.
