135520 - Programmateur d'arrosage GARDENA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur d'arrosage
Marque	Gardena
Modèle	135520
Utilisation	Arrosage automatique de jardin avec système Micro-Drip
Capacité max. de branchement	Jusqu'à 1000 goutteurs standards (2 l/h) ou 250 goutteurs (4 l/h)
Pression de service	1,5 bar (réducteur de pression intégré)
Filtre	Oui, intégré, à nettoyer régulièrement
Raccordements tuyau 13 mm (1/2")	1 sortie
Raccordements tuyau 4,6 mm (3/16")	5 sorties
Alimentation	Pile 9V (non fournie)
Programmes d'arrosage	Plusieurs programmes réglables (fréquence et durée)
Protection contre le gel	Démonter, vider, nettoyer et stocker à l'abri du gel avant l'hiver
Entretien	Nettoyer le filtre régulièrement ; détartrer si nécessaire avec un détartrant ménager
Compatibilité	Système Micro-Drip GARDENA (tuyaux, goutteurs, micro-asperseurs)
Réparabilité	Pièces détachées disponibles auprès du service après-vente GARDENA

FOIRE AUX QUESTIONS - 135520 GARDENA

Comment installer le programmateur d'arrosage Gardena 135520 ?

Branchez le programmateur sur un robinet d'eau. Raccordez les tuyaux Micro-Drip aux sorties (13 mm et 4,6 mm). Allumez l'appareil avec une pile 9V. Programmez les horaires d'arrosage selon vos besoins.

Quel type de pile utiliser ?

Utilisez une pile alcaline 9V (type 6LR61). Insérez-la en respectant la polarité.

Comment nettoyer le filtre ?

Dévissez le filtre intégré, rincez-le à l'eau claire. Si nécessaire, détartrez avec un détartrant ménager. Remontez ensuite.

Quelle est la longueur maximale des tuyaux ?

Pour les tuyaux Micro-Drip 13 mm, la longueur maximale est de 15 mètres par branche. Pour les tuyaux 4,6 mm, limitez à 15 mètres également.

Comment protéger l'appareil en hiver ?

Avant les premières gelées, démontez l'appareil, videz l'eau, nettoyez-le et stockez-le dans un endroit sec et à l'abri du gel.

Puis-je brancher des goutteurs directement sur le tuyau 13 mm ?

Oui, vous pouvez monter des goutteurs standards ou des micro-asperseurs directement sur le tuyau 13 mm, en laissant au moins 30 cm entre deux goutteurs.

Que faire si l'eau ne coule pas ?

Vérifiez que le robinet est ouvert, que la pile est fonctionnelle, et que le filtre n'est pas obstrué. Assurez-vous que le programmateur est réglé sur un programme actif.

Combien de goutteurs puis-je brancher au maximum ?

La capacité dépend du débit. Par exemple, jusqu'à 500 goutteurs 2 l/h ou 250 goutteurs 4 l/h. Référez-vous au tableau de capacité dans la notice.

Puis-je utiliser d'autres marques de tuyaux ?

Le programmateur est conçu pour le système Micro-Drip GARDENA. L'utilisation d'autres marques peut altérer l'étanchéité et les performances.

Comment réinitialiser le programmateur ?

Enlevez la pile pendant quelques secondes, puis remettez-la. Les réglages reviennent aux valeurs d'usine.

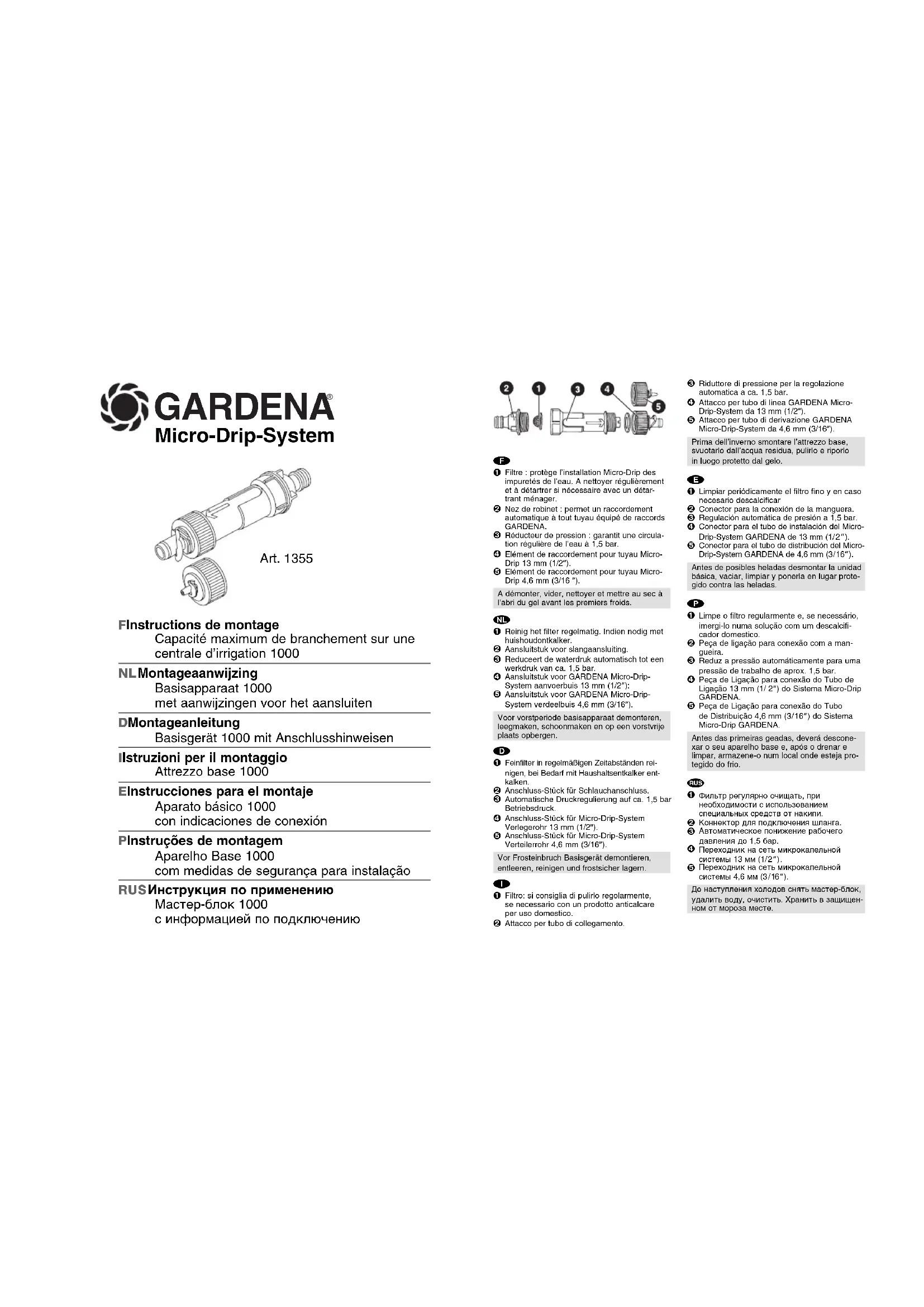

MODE D'EMPLOI 135520 GARDENA

Instructions de montage

Capacité maximum de branchement sur une centrale d'irrigation 1000

NL Montageaanwijizing

Basisapparaat 1000

Filtre: protège l'installation Micro-Drip des impuretés de l'eau. A nettoyer régulément et à détartrer si nécessaire avec un détartrant memager.
Nez de robinet :permaln raccordement automatique a tout tuyau équipede raccords GARDENA.
Réducteur de pression: garantir une circulation régulière de l'eau à 1,5 bar.
Elemente de raccordement pour tuyau MicroDrip. 13 mm (1/2").
5 Element de raccordement pour luyau MicroDrip 4,6 mm (3/16").

A démonter, vider, nettoyer etmettre au sec à l'abri du gel avant les premiers friods.

NL

Explication du tableau

Les nombres indiqués sont des capacités maximum. Par exemple, vous pouvez brancher au maximum sur la centrale d'irrigation 500 goutteurs standards 2 l/h, ref. 1340, ou bien 250 goutteurs standards 4 l/h, ref. 1341, ou bien encore ...

Aanwijzing

Montage des goutteurs standards et des micro-asperseurs directement sur tuyau Micro-Drip 13 mm (il est recommendé de laisser un espace d'au-moins 30 cm entre 2).

Goutteurs standards sur une ramification de tuyau 4,6 mm.
Longueur maxi : 15 metres.

NL

Longueur du tuyau : 15 metres.

NL

Montage des goutteurs standards et des micro-asperseurs directement sur tuyau Micro-Drip 13 mm (la centrale étant branchée au milieu).

NL

Montage des asperseurs pour petites surfaces directement sur tuyau Micro-Drip.

NL

La capacité de branchement dépend du niveau de débit consommé et disponible. En cas de besoin, créez différents reseaux indépendants.

service.consommateurs@

gardena.fr

Great Britain

GARDENA UK Ltd. 27600-141,UK
