VMS001 200x - Microscope numérique Veho - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - VMS001 200x Veho

Comment connecter le Veho VMS001 200x à mon ordinateur ?

Pour connecter le Veho VMS001 200x à votre ordinateur, utilisez le câble USB fourni et branchez-le sur le port USB de votre ordinateur. Assurez-vous que le dispositif est sous tension.

Pourquoi mon Veho VMS001 200x ne s'allume-t-il pas ?

Vérifiez que la batterie est correctement chargée. Si la batterie est faible, rechargez-la pendant au moins 2 heures avant de tenter de l'allumer à nouveau.

Comment prendre une photo avec le Veho VMS001 200x ?

Pour prendre une photo, appuyez sur le bouton de capture situé sur le dispositif. Assurez-vous que l'objectif est propre et que vous avez sélectionné le bon mode de prise de vue.

Comment transférer mes photos sur mon ordinateur ?

Connectez le Veho VMS001 200x à votre ordinateur via USB. Ouvrez l'explorateur de fichiers et recherchez le périphérique. Vous pourrez alors copier vos photos sur votre ordinateur.

Que faire si la qualité de l'image est mauvaise ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas de poussière ou de taches. Vérifiez également les paramètres de résolution dans le menu des réglages de l'appareil.

Comment réinitialiser mon Veho VMS001 200x ?

Pour réinitialiser le dispositif, recherchez le bouton de réinitialisation situé à l'arrière ou sous un couvercle. Appuyez et maintenez ce bouton pendant environ 10 secondes.

Le Veho VMS001 200x est-il compatible avec mon système d'exploitation ?

Le Veho VMS001 200x est compatible avec la plupart des systèmes d'exploitation modernes, y compris Windows et macOS. Vérifiez les spécifications de votre système pour plus de détails.

Comment charger la batterie du Veho VMS001 200x ?

Pour charger la batterie, utilisez le câble USB fourni et branchez-le sur un port USB de votre ordinateur ou sur un adaptateur secteur. La LED de charge s'allumera pendant la charge.

MODE D'EMPLOI VMS001 200x Veho

Manuel d'utilisateur

Merci d'avoir besoin notre produit - un Microscope Digital de technologie avancée facile à utiliser. Grâce à ce produit, vous pourrez voir un monde à la fois unique et "plus grand"

Il est facile de zoomer avant sur les timbres, pièces de monnaie, billets, plantes, insectes, pierres et minéraux, et beaucoup d'autres.

Nous vous conseillons de lire le présent manuel avant toute utilisation de l'ordinateur.

Configuration de système minimale requise:

Windows 2000/XP/VISTA/WIN7 & Mac P4 1.8 ou plus RAM: 256M Mémoire Vidéo: 32M Port USB: 2.0 Lecteur CD-ROM

Spécifications techniques

Captor d'Image: 2 Mega Pixels (interpolarisation à 5M)
Résolution de capture statique	2560x2048 (5M), 2000x1600, 1600x1280(2M), 1280x1024, 1024x768, 800x600, 640x480, 352x288, 320x240, 160x120
Résolution de capture video	2560x2048 (5M), 2000x1600, 1600x1280(2M), 1280x1024, 1024x768, 800x600, 640x480, 352x288, 320x240, 16Ox120
Couleur:	24 bit RGB
Lentilles Lentilles pour microscope Dual Axis 27X & 100X
Portée de la Focalisation Focalisation Manuelle de 10 mm à l'Infinie
Fréquence de Scintillement	50Hz/60Hz
Taux d'Images Max30f/s sous 600 Lus de Luminosité
Rapport de Grossissement	20X à 200X
Vitesse d'Obturation 1 sec à l/1000sec.
Format Video AVI
Format de Photo JPEG ou BMP
Balance des Blancs Auto

Exposition	Auto
Source d'éclairage 8 LED (changeable par logiciel)
Interface PC USB2.0
Alimentation 5V DC via USB Port
System d'Exploitation Windows2000/XP/Vista/WIN7 & Mac
Langue OSD Anglais, Allemand, Espagnol, Coréen, Français, Russe
Logiciel Intégré MicroCapture avec fonctions de mesure & calibration
Dimensions 110mm (L) x 33mm (R)

Installer le logiciel

Connecter le microscope à votre ordinateur. C'est obligatoire de connecter le microscope à l'ordinateur avant l'installation du logiciel.

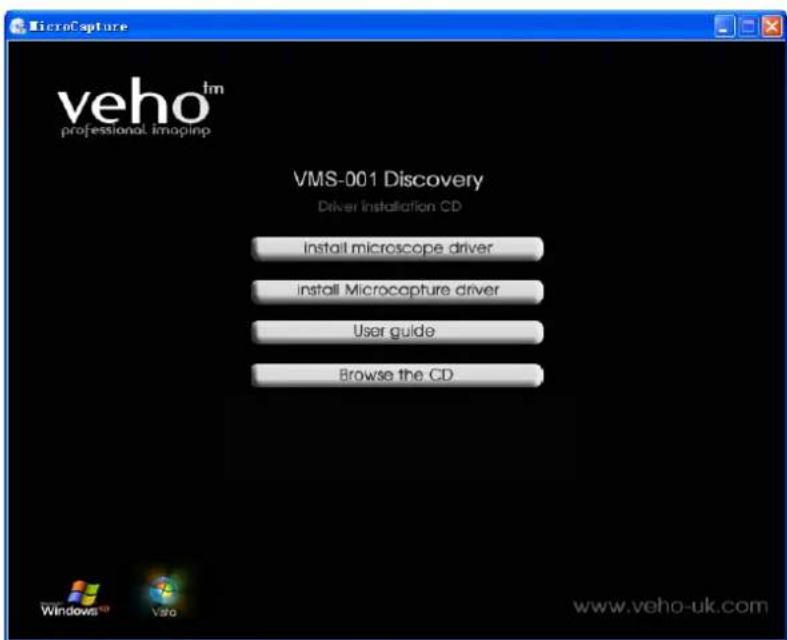

Insérer le CD dans le lecteur de CD-ROM et la fenêtre ci-dessous apparait automatiquement.

1. Installer le pilote en cliquant sur microscope driver (pilote de microscope)

Un Install Shield Wizard (Assistant d'Installation) va vous guider dans l'installation du logiciel. Cliquer sur "Next" (Suivant) pour passer à la

suite.

1. Installer le logiciel MicroCapture

Cliquez sur MicroCapture software (Logiciel MicroCapture) et redémarrez votre ordinateur lorsque ceci est demandé.

1. Vous pouvez également consulter le manuel d'Utilisateur en format PDF et le contenu du CD en CHOISISANT L'OPTION CORRESPONDANTE.

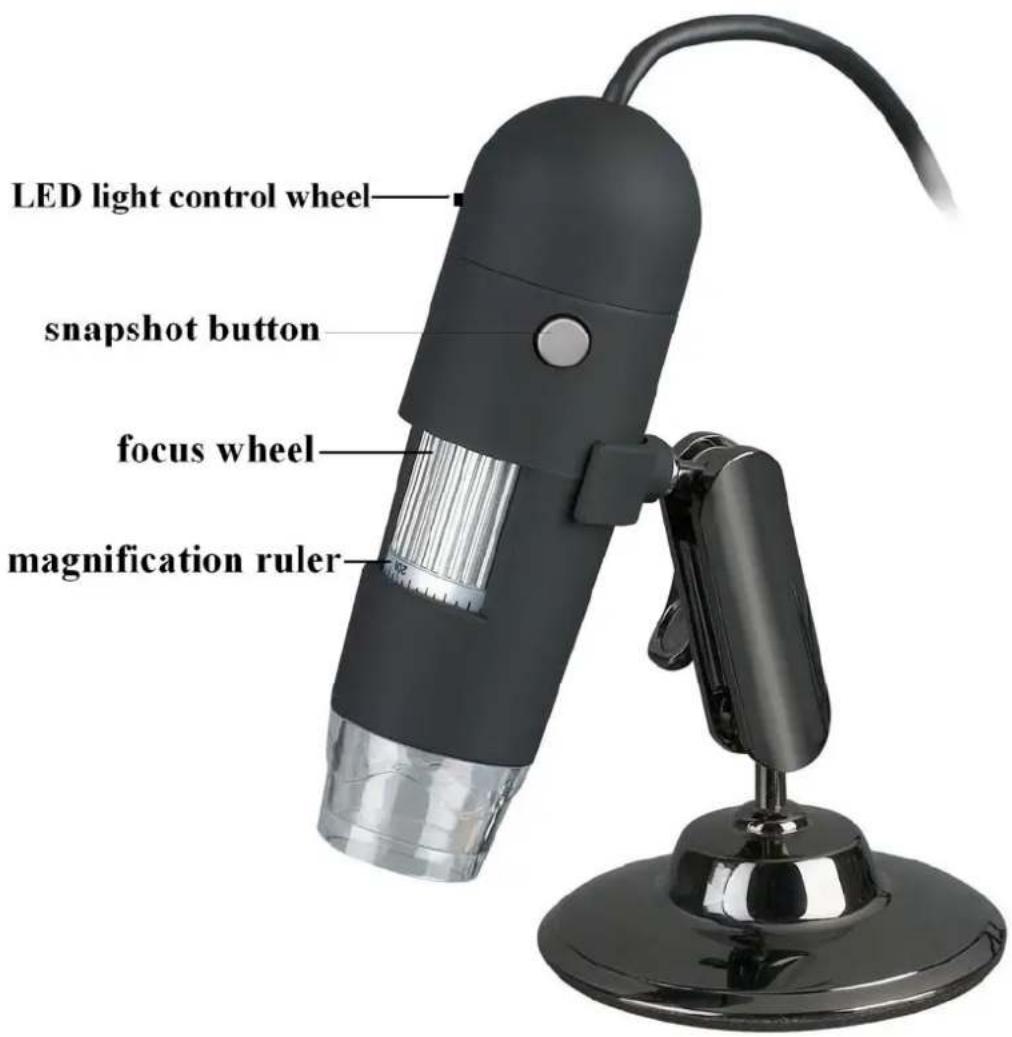

Un coup d'œil sur le microscope digital

1/ Enlever le cache protectif du microscope avant l'utilisation. 2/ Ajuster la focalisation sur l'objet à observer à l'aide du FOCUS WHEEL (Molette de focalisation). 3/ Le SNAPSHOT BUTTON (Bouton de capture) permet à l'utilisateur de capter des photos par hardware ; le capture de photos par logiciel sera discuté plus tard dans ce manuel. 4/ Light control wheel enables you to adjust the LED light brightness.

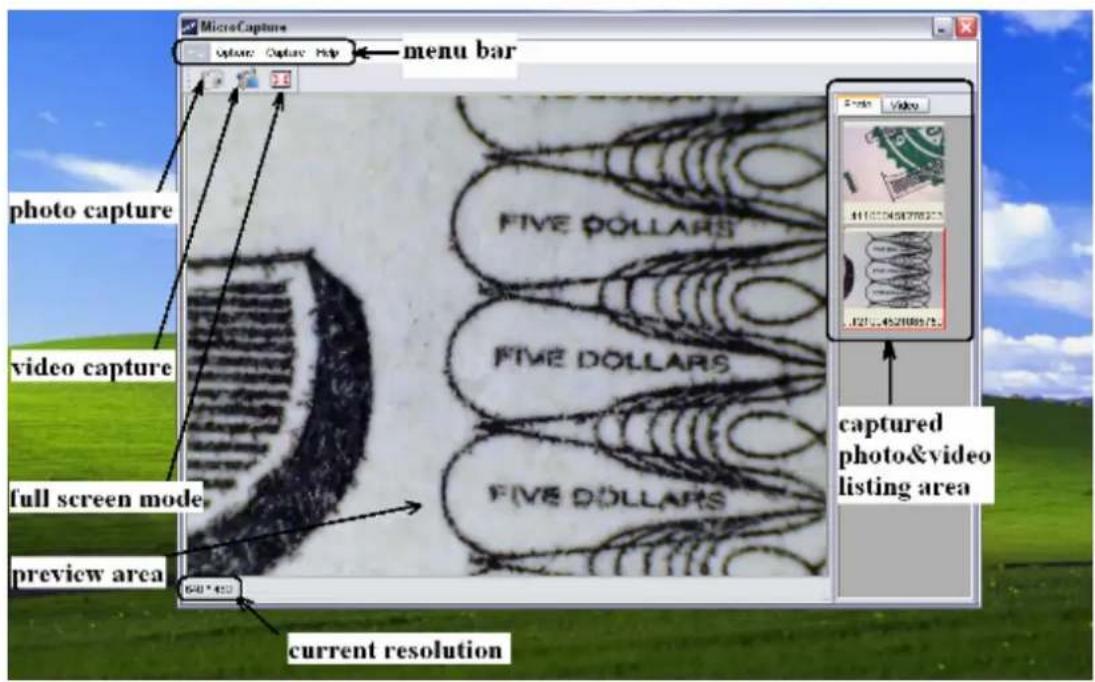

- Démarrer le microscope

Brancher votre Microscope sur un port USB de votre ordinateur, puis

lancer le logiciel en cliquant sur l'icône générée sur le bureau après l'installation et vous allez voir la fenêtre suivante qui apparait.

1. Lorsque le Microscope est débranché du port USB de votre ordinateur, l'écran affiche « No Device detected, please connect your Microscope directly to your PC USB port » ( ).

Appareil non détecté, veuillez connecter votre Microscope directement au port USB de votre ordinateur

Changer la taille d'aperçu

Vous pouvez changer la taille d'aperçu en procédant comme suit:

Remarque : La taille de la photo prise est le même que celle aperçue sous le menu Options/Preview Size (Options/Taille de la prévisualisation)

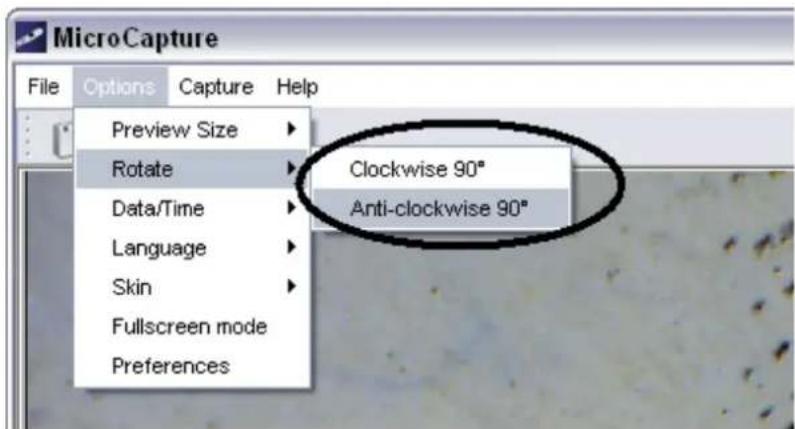

- Tournier l'image de sortie.

Vous pouvez tourner l'image de sortie dans le sens des aiguilles d'une montre ou dans le sens contraire des aiguilles d'une montre.

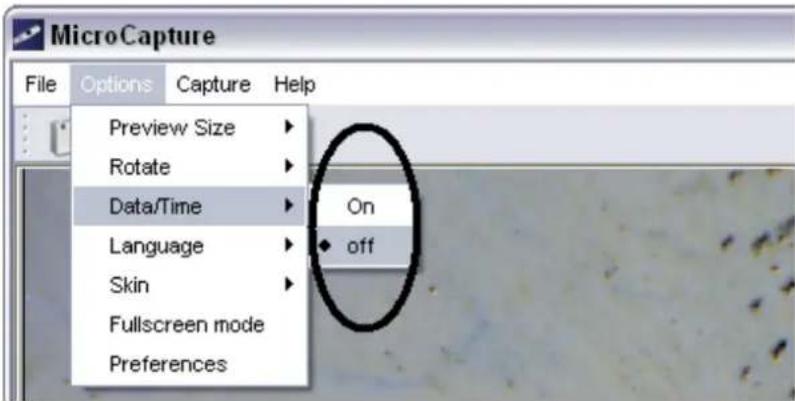

Vous pouvez faire afficher ou faire disparaître le Date/Time (Date/Heure) en procédant comme suit:

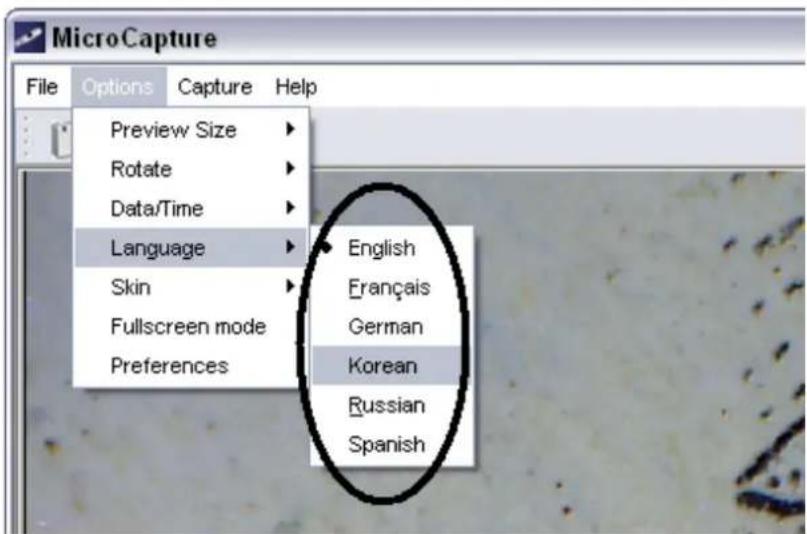

Vous pouvez choisir la langue d'affichage en suivant les opérations suivantes:

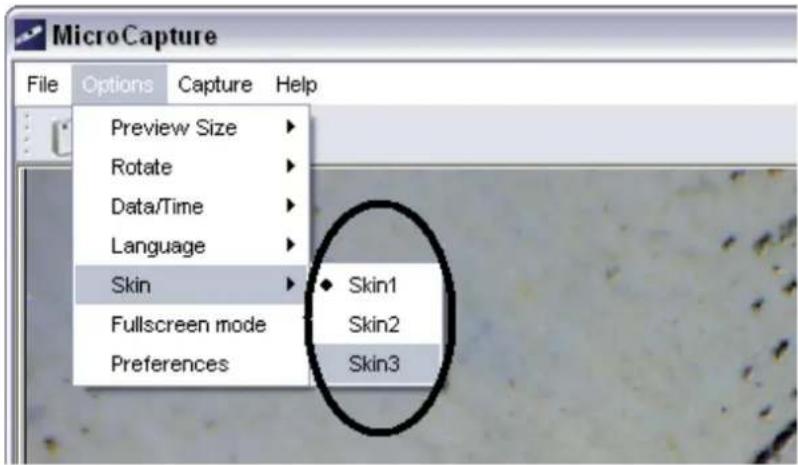

Vous pouvez changer l'apparence de votre fenêtre de MicroCapture en suivant les opérations suivantes.

- Plein écran

1. Vous pouvez accéder à/quitter le plein écran en procédant comme suit:

1) Double-cliquer sur la zone d'aperçu. 2) Cliquer sur l'icône plein écran : 3) Choisir Full screen mode (Mode plein écran) depuis le menu. En mode plein écran, cliquer sur « FullScreen » pour désactiver et restaurer la barre d'outils et les menus.

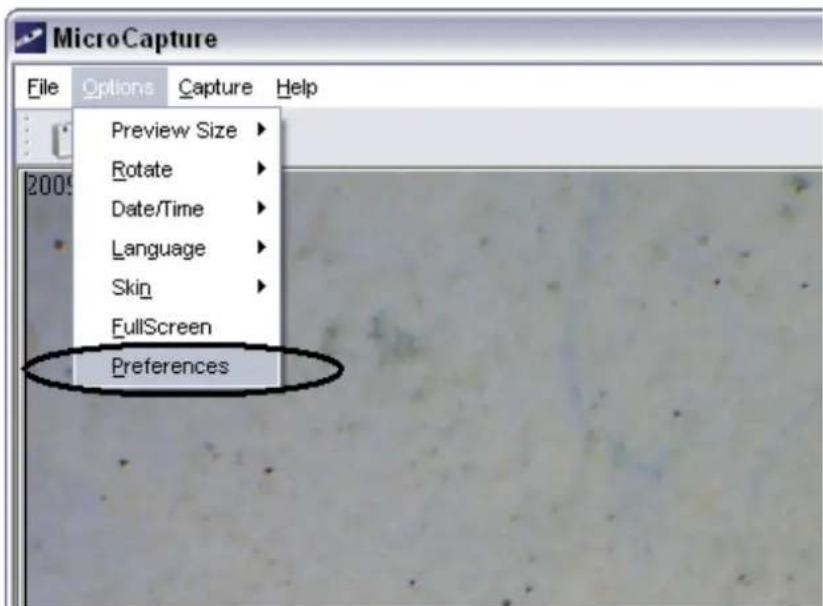

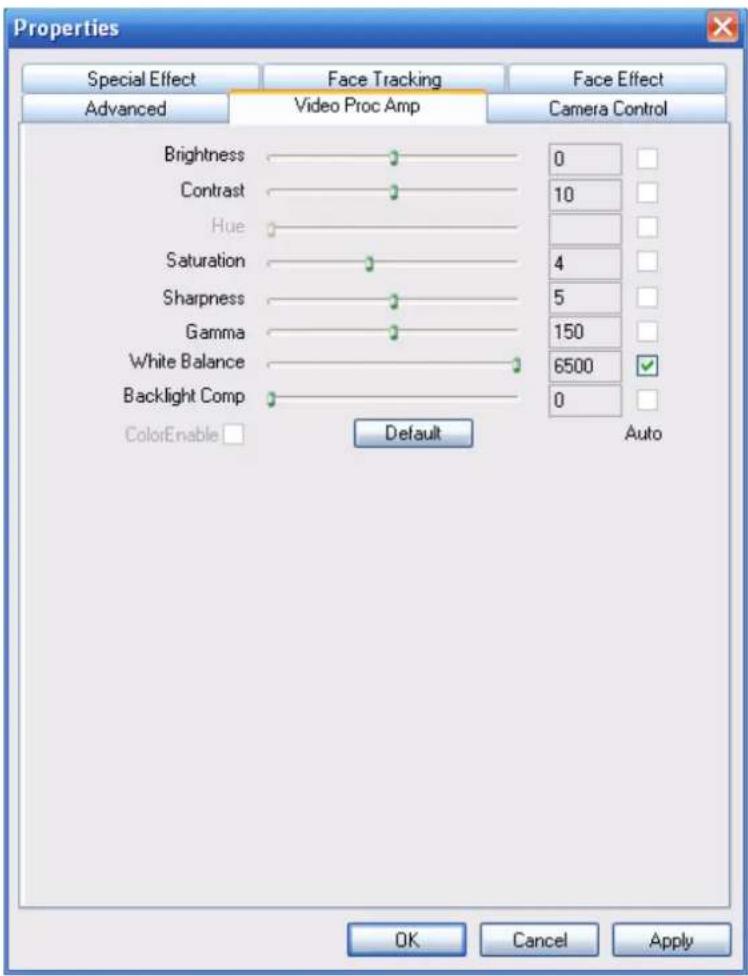

Préférences

Vous peuvent prendre des photos en suivantes:

1) Cliquer sur le boutonamera

2) Choisir Capture et puis cliquer sur Photo 3) En appuyant sur F11

Les photos capturées sont sauvegardées automatiquement et les aperçus d'images sont valides sur le côté droit de la fenêtre

MicroCapture pour être éditées. Pour l'outil d’édition, réferez-vous aux opérations ultérieures.

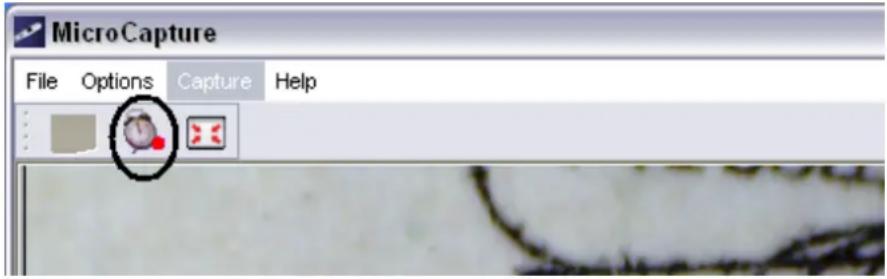

2. Enregistrement de vidéo

Vous pouvez enregistrer des vidéos en procédant de l'une des manières suivantes:

Cliquer sur le boutonamera video

2) Choisir Capture depuis la barre de menu et puis cliquer sur Video Pendant l'enregistrement, un point rouge clignote sur le boutonamera video

La vidéo est sauvegardée au format AVI.

Arrêter l'enregistrement:

1) Cliquer sur le boutonamera video qui clignote. 2) Choisir Capture et puis cliquer sur Stop capturing

Remarque: La meilleure résolution pour l'enregistrement de vidéo est 640x480.

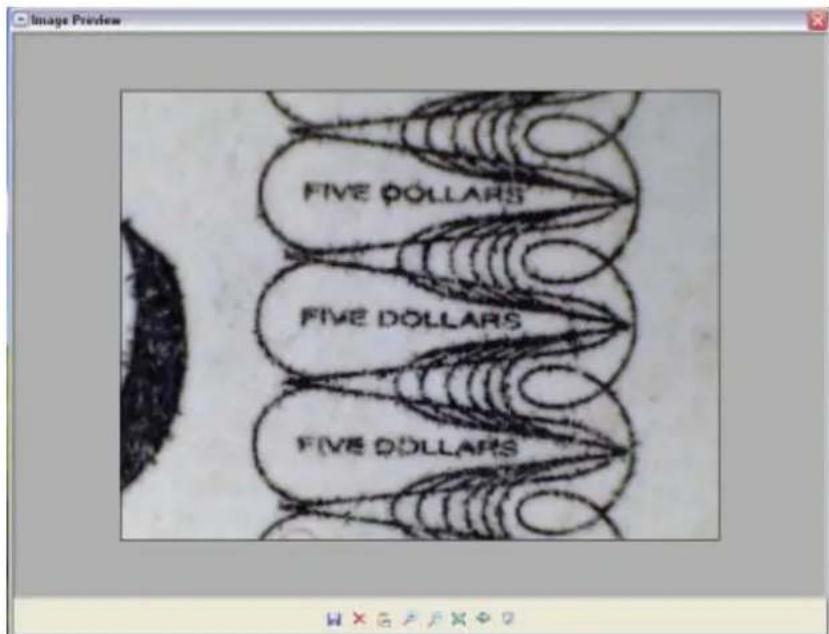

1. Aperçu de photos

Lorsqu'on clique sur un aperçu d'image, l'image sélectionnée va apparaître dans la zone de prévisualisation, avec la taille d'affichage indiquée en bas à gauche. Vous pouvez double cliquer sur l'aperçu d'une image et une fenêtre d'aperçu indépendante va apparaître comme ci-dessous:

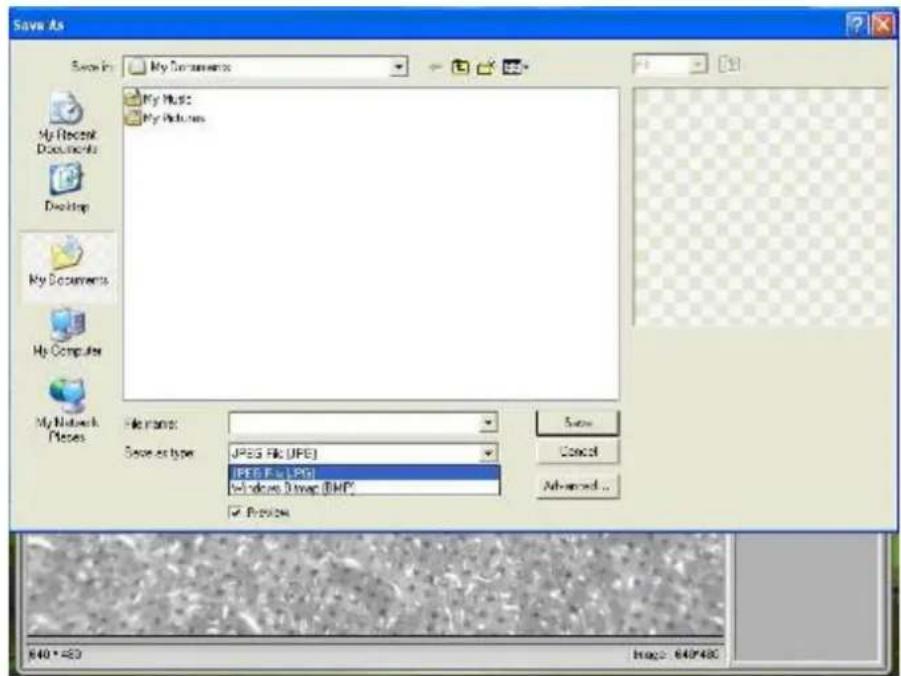

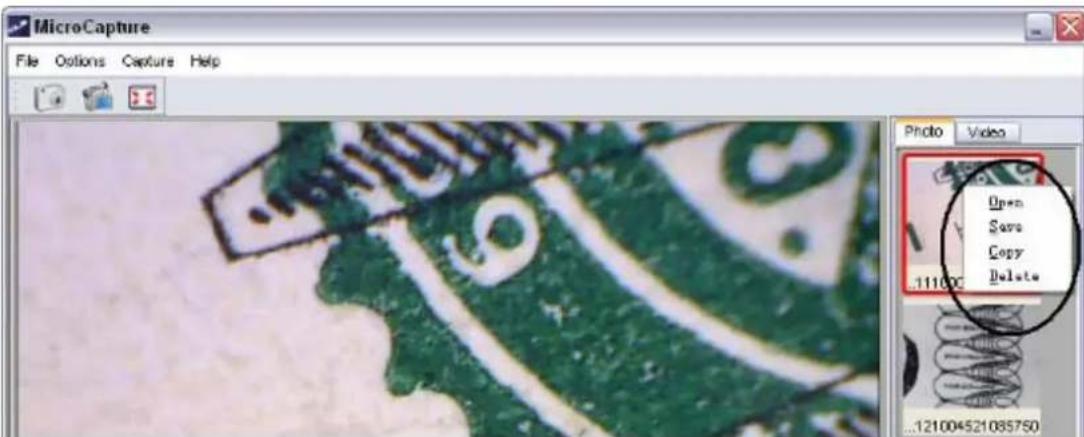

2. Sauvegarde de photos

Vous pouvez sauvegarder la photo en double cliquant sur l'aperçu et puis désigner Save (Sauvegarder).

Le fichier peut être sauvegardé en format jpeg ou bmp. La taille du fichier en format jpeg d'une photo sauvegardée est le maximum pour le format jpeg. Vous pouvez réduire la taille en ajustant la qualité d'image. Cliquer sur le bouton Advanced (Avancé) pour voir et sélectionner les options de sauvegarde en format jpeg.

Cliquez droit et si vous le désirez, cliquez sur Delete (Supprimer), vous pouvez supprimer la photo sélectionnée.

Sinon, dans la boîte d'aperçu indépendante, vous pouvez supprimer la photo aperçue à l'aide de l'icône Delete.

4. Copier des photos

Cliquez doit sur l'aperçu et puis choisissez Copy (Copier).

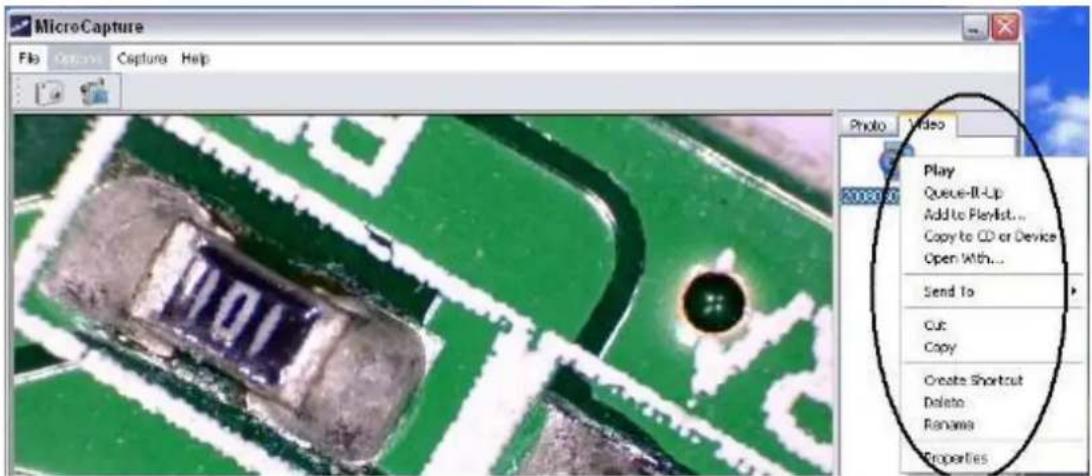

Édition devidéos

Vous pouvez cliquer droit sur les petites icônes de vidéo dans la colonne droite et puis sélectionner Play (Lire), Copy (Copier), puis Delete (Supprimer) etc.

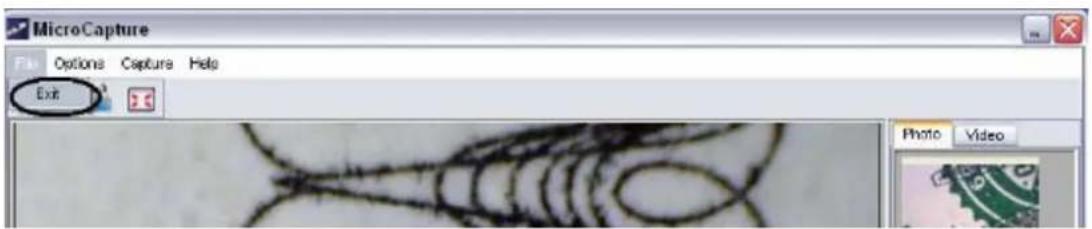

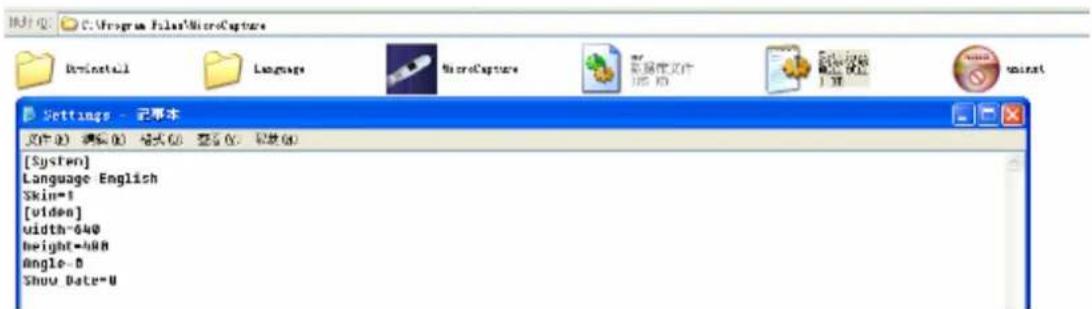

- Quitter microcapture

Vous pouvez préregler la taille de la fenêtre d'aperçu, l'angle de l'image de sortie, la langue etc. en éditant le fichier .ini se trouvant sous C:\Programs\MicroCapture.

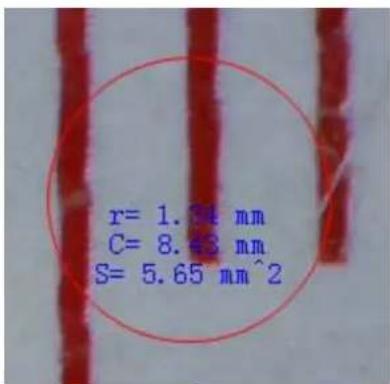

Comment utiliser la fonction mesure & calibration ?

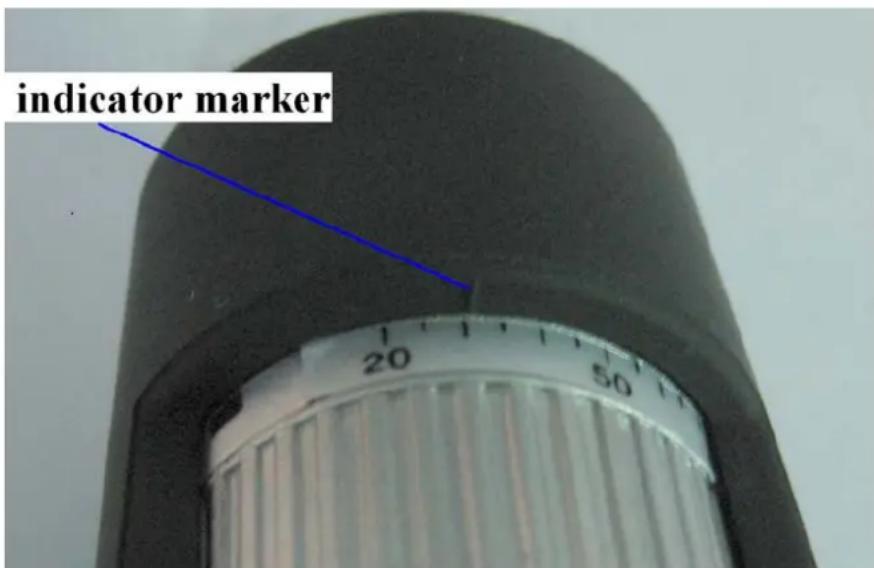

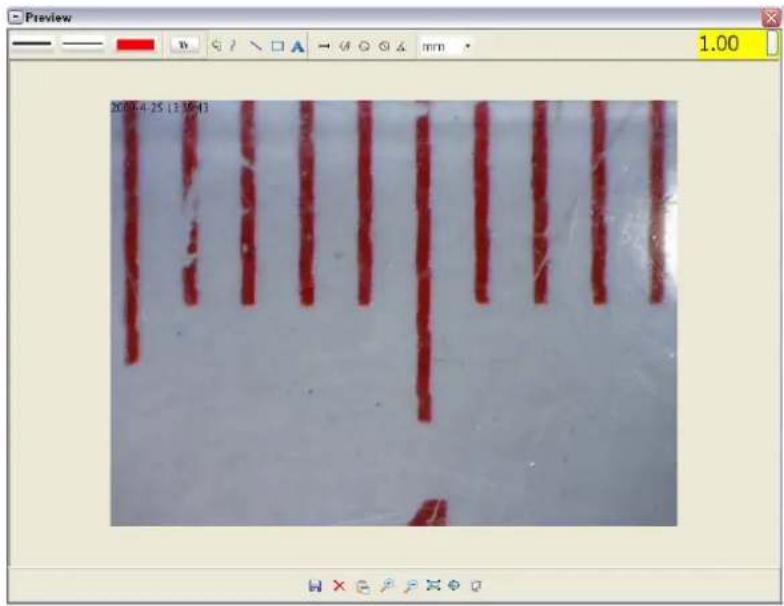

1 Pointer le Magnifier vers un objet de cible, par exemple une règle ; tourner la molette de focalisation pour obtenir un foyer clair. 2 Lorsque la focalisation est sur le point le plus clair, faire une capture d'image. 3 Regarder la calibration sur le bout inférieur de la molette de focalisation ; noter la valeur de grossissement qui correspond au marqueur d'indication sur le Magnifier comme indiqué ci-dessous. Cette valeur est le grossissement sous lequel la focalisation a été ajustée et l'image a été prise. (Ceci est très important, car la taille de l'objet ne peut être calculée dans les étapes suivantes qu'avec le rapport de grossissement note !!)

4 Pour ouvrir la photo captée, double-cliquer sur l'aperçu. Une fenêtre d'aperçu va s'ouvrir.

Entrer le rapport de grossissement note dans le champ en haut à droite de la fenêtre d'aperçu. (Veuillez noter qu'il est nécessaire de saisir le rapport de grossissement note à l'objet ; autrement la mesure n'a pas de sens.)

6 Vous pouvez maintenant mesurer la taille de l'objet entier ou une partie de l'objet que vous avez pris en utilisant des options disponibles. Cliquer sur les icônes en haut de la fenêtre. Ci-dessous sont des options disponibles :

1) Ligne droite : cliquer sur , cliquer gauche sur le souris pour CHOISIR un point de départ et trainer la souris jusqu'au point de fin. Vous pouvez voir que la mesure est affichée. Relacher la souris lorsque la ligne droite est terminée.

2) Ligne multiple : cliquer sur, puis cliquer gauche sur le souris pour CHOISIR un point de départ et trainer le souris jusqu'au point final. Vous pouvez remarquer que les mesures sont affichées au fur et à mesure. Vous pouvez voir que la mesure est affichée. Relacher la souris lorsque la ligne multiple est terminée. Vous pouvez continuer la mesure à partir du point final précédent au point suivant et ainsi de suite.

3) Cercle-rayon: cliquer sur , puis cliquer gauche pour CHOISIR un point de départ d'un cercle; tracer le cercle jusqu'au point d'arrivée, relacher la souris, et le rayon du cercle va s'afficher.

4) Cercle-diamètre: cliquer sur , puis cliquer gauche pour CHOISIR un point de départ d'un cercle; tracer le cercle jusqu'au point d'arrivée, relâcher votre souris, et le rayon du cercle va s'afficher.

5) Angle: cliquer sur, puis cliquer gauche pour choisir un point de départ d'un angle, tracer la ligne jusqu'à un autre point et puis relâcher votre souris pour créer une ligne pour un angle. Déplacer votre souris pour faire paraître une autre ligne de l'angle, cliquer gauche lorsque l'angle est bon. La valeur de l'angle va alors s'afficher.

6) Unité : cliquer sur mm, vous pouvez désirer l'unité à laquelle les valeurs mesurées s'affichent. Parmi les unités disponibles : pixels / inches / km / mt / mm / cm / micro 7 Autres opérations que vous pouvez effectuer sur la photo prise : 1) A : prendre des notes sur la photo prise 2) : sélectionner la police de caractère, style de police de caractère et la taille de la police de caractère, etc. 3) : tracer une ligne, une boîte etc. sur la photo 4) : couleur de la ligne 5) : épaissur de la ligne 6) : type de ligne 7) : défaire une opération

Remarque:

1. Le rapport de grossissement que vous pouvez entrer varie de 20 à 200. Ne pas entrer une valeur dépassant cet intervalle.
2. La valeur de mesure donnée par logiciel est à titre de référence uniquement ; elle ne peut pas être correcte à 100%.
3. La fonction de mesure n'est disponible que sous le Système d'Exploitation Windows.

Partie i comment installer le logiciel

Ouvrir le dossier mac du disque et faire copier le MicroCapture sur votre affichage général pour l'utilisation quotidienne.

Partie II comment utiliser microcapture

1. Brancher votre Microscope sur un port USB.
2. Double-cliquer sur l'icône MicroCapture pour ouvrir la fenêtre MicroCapture. Le microscope est prêt à utiliser.

1. Aperçu

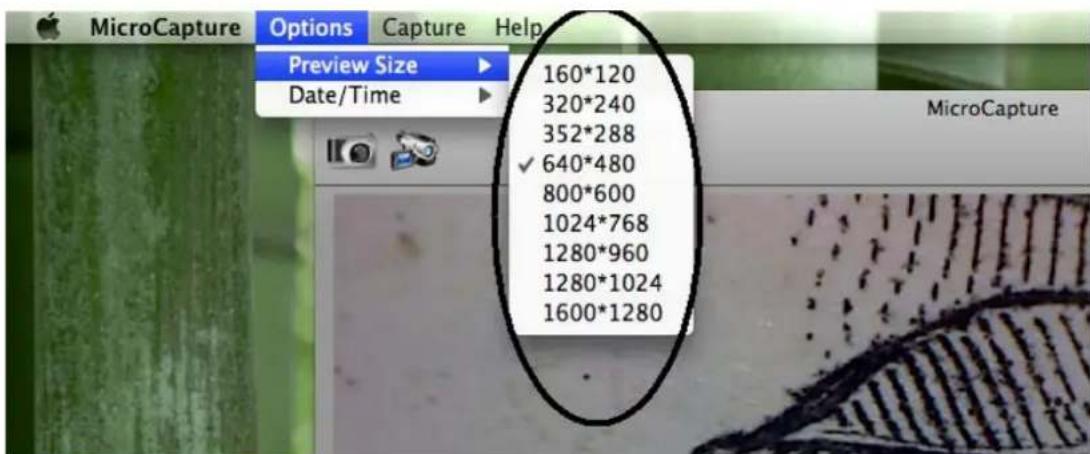

1. Changer la résolution d'aperçu

Depuis Options, vous pouvez choisir la résolution d'aperçu. La résolution actuelle va être affichée en bas à gauche de la fenêtre d'aperçu.

Veuillez noter que la taille de la fenêtre d’aperçu reste de 640x480 mais la résolution actuelle va être affichée en bas à gauche de la fenêtre d’aperçu.

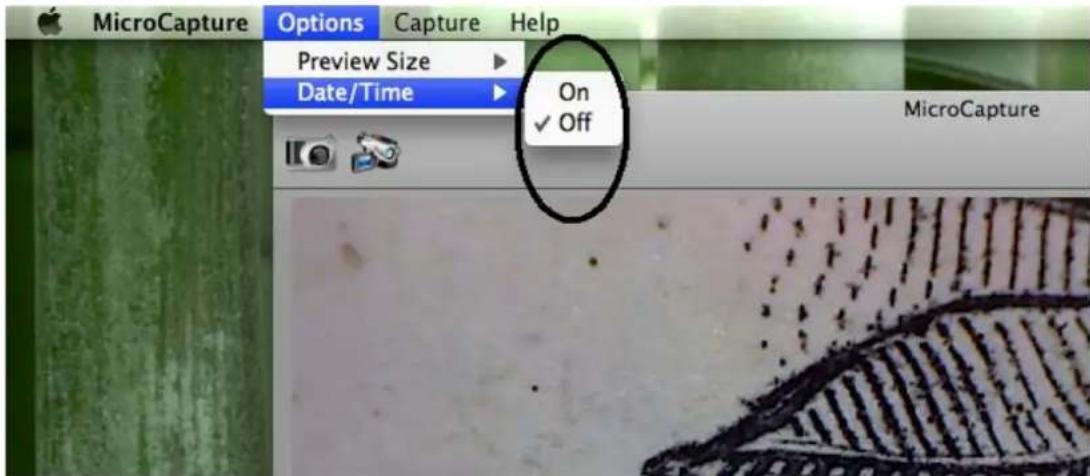

1. Date/Heure

Depuis Options, vous pouvez activer ou désactiver la fonction

date/heure.

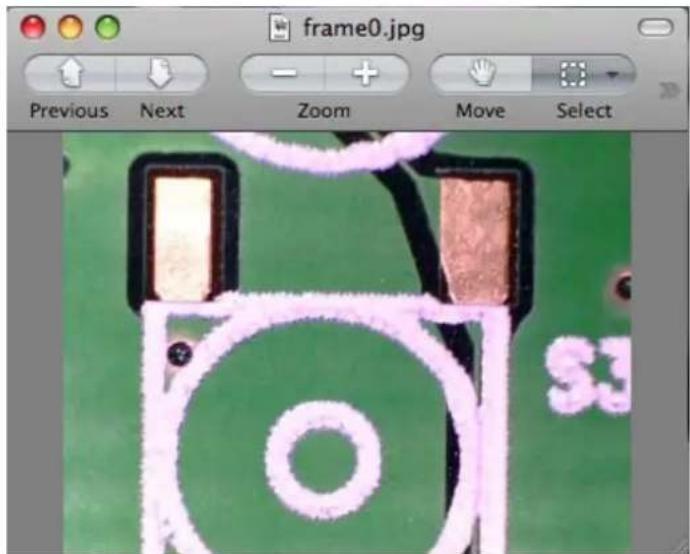

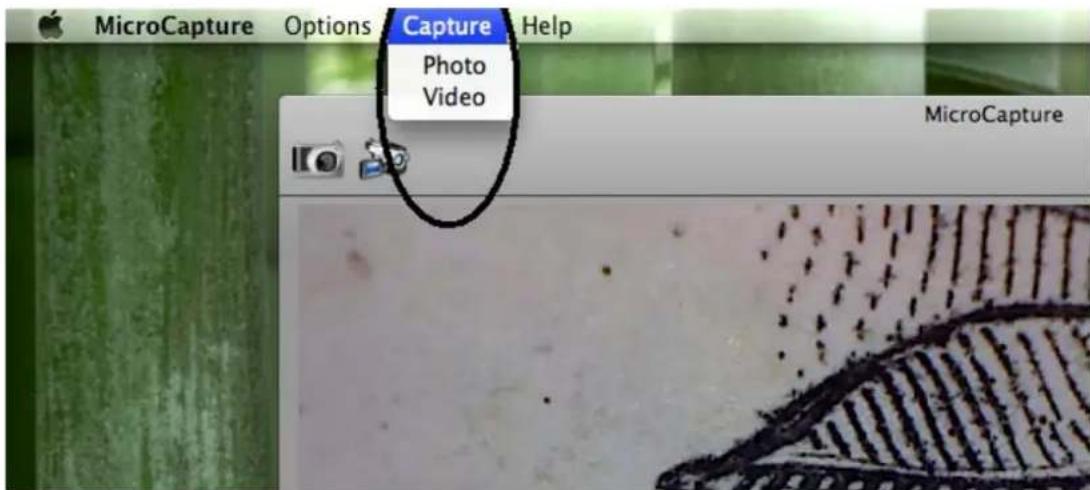

6. Capture de photos

Vous pouvez faire des captures d'écran en:

1) Choisir Capture/Photo

2) Cliquer sur l'icône capture de photo

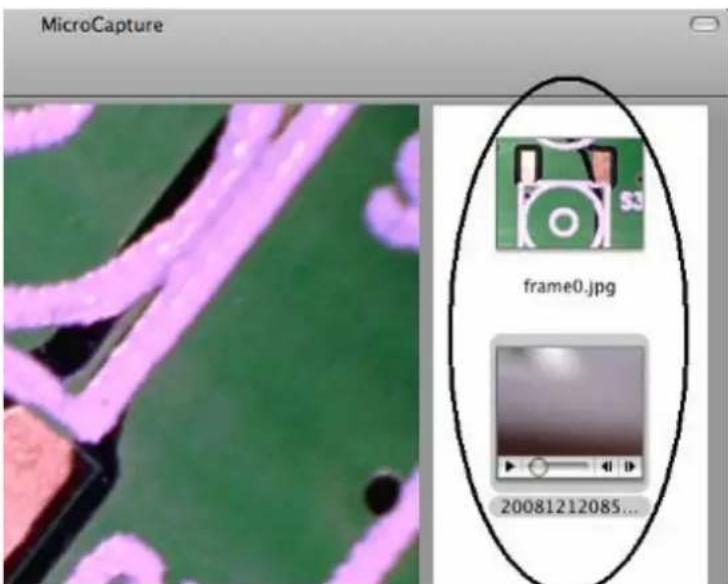

La photo captée va apparaître comme aperçu sur le côté droit de la fenêtre.

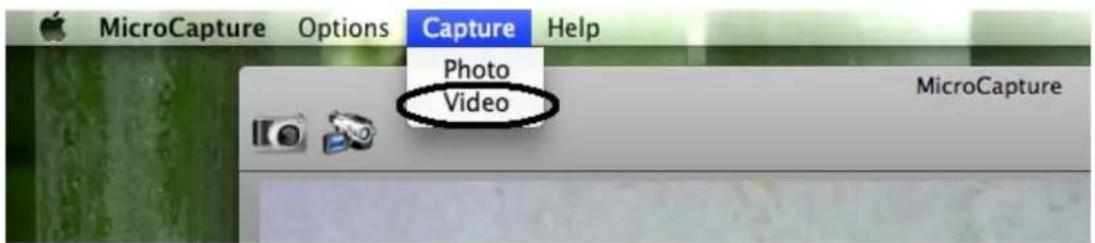

1. Enregistrement de vidéos

Vous pouvez enregistrer des vidéos en:

1) Choisir Capture/Vidéo

2) cliquant sur l'icône capture de vidéos

MicroCapture

Remarque : Après que vous avez cliqué sur l'icône, l'icône de capture vidéo va devenir rouge indiquant que l'enregistrement de vidéo est en cours. Cliquer de nouveau sur l'icône rouge pour arrêter l'enregistrement !!

Les VIDEOS captées vont apparaitre comme aperçus sur le cote droit de la fenetre d'aperçu sous l'onglet Video.

1. Édition de Photo & Vidéo

Les photos & vidéos captées apparaissent comme aperçu sur le côté droit de la fenêtre d'aperçu.

Double-cliquez sur un aperçu de photo pour ouvrir la photo dans la fenêtre de prévisualisation principale.

Vous pouvez effectuer les mêmes opérations sous le système Mac.

2) Vidéo

Cliquez sur un aperçu de clip vidéo, et la vidéo va se lire automatiquement.

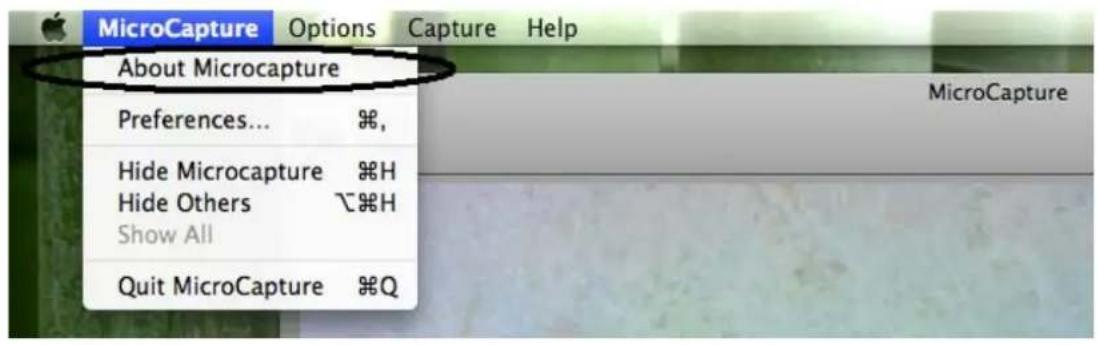

10. Informations d'aide

En faisant About MicroCapture (À propos de MicroCapture), vous pouvez obtenir des informations d'aide de votre agent local.

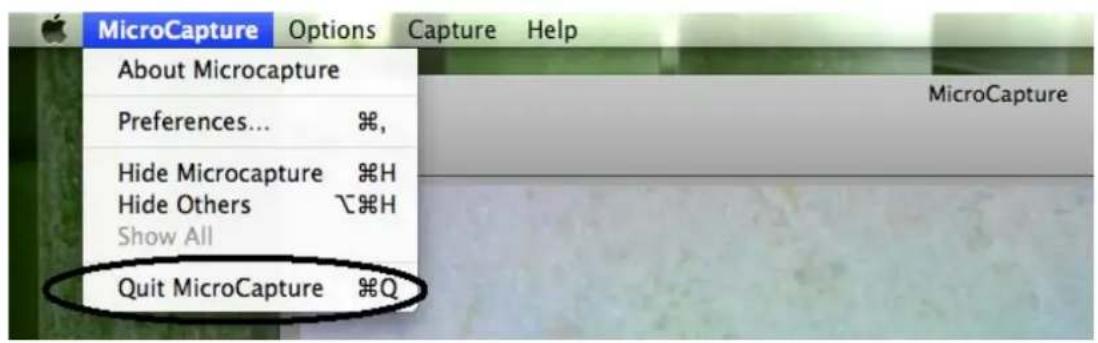

11. Quitter microcapture

Choisir Quit MicroCapture comme suit pour quitter le logiciel.

Sécurité:

• Le microscope est non étanche, donc gardez-le au sec.
• Ne pas l'utiliser dans un endroit humide tel que la salle de bain. Un environnement sec permet d'avoir une durée de vie maximale du produit.
• N'utiliser le Microscope que sous une température entre -5°C et 50°C.
• Le changement brutal de température peut produire de la rosée à l'intérieur du Microscope, par exemple lorsque vous entrez avec le microscope dans une pièce chaude après un hiver froid. Mettre le dans un sac à main ou un sac plastique pour ralentir le changement de température.
• Ne pas pointer les lentilles du Microscope vers le soleil ou une lumière forte longtemps. La lumière forte peut endommager les composants électroniques sensibles à la lumière.
• Eviter de toucher les lentilles.
• Les LEDs qui éclairent la zone cible du microscope sont très lumineuses. Ne pas regarder directement dans ces LEDs car ceci pourrait causer des blessures à vos yeux.
• La coquille plastique de dégagement de distance ramasse de la poussière ou de la matière toxique depuis les surfaces à observer au microscope. ATTENTION à ne pas le mettre en contact avec la peau humaine. Nettoyer le avec précaution ou désinfecter le si nécessaire.
• Ne pas débrancher le Microscope du port USB lorsque les LEDs sont allumées. Ceci peut causer la perte d'informations ou le dommage du circuit. Veuillez toujours fermer le MicroCapture avant de débrancher le Microscope.
