Caractéristiques techniques	Lecteur Blu-ray externe, compatible avec les formats BD, DVD et CD
Connectivité	USB 3.0 pour une connexion rapide à l'ordinateur
Dimensions	Dimensions compactes pour un transport facile
Poids	Poids léger, idéal pour les déplacements
Utilisation	Installation facile, compatible avec Windows et Mac
Maintenance	Nettoyage régulier de la lentille recommandé pour une performance optimale
Sécurité	Protection contre les surcharges électriques
Informations générales	Idéal pour les utilisateurs souhaitant lire des disques Blu-ray sur leur ordinateur

FOIRE AUX QUESTIONS - BDRXD05S PIONEER

Pourquoi mon lecteur Blu-ray PIONEER BDRXD05S ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise murale fonctionne. Essayez de brancher le lecteur sur une autre prise.

Le lecteur ne reconnaît pas les disques insérés. Que faire ?

Assurez-vous que le disque est compatible avec le lecteur. Vérifiez également que le disque n'est pas rayé ou sale. Essayez de nettoyer le disque ou d'en utiliser un autre.

Comment mettre à jour le firmware du PIONEER BDRXD05S ?

Visitez le site Web de PIONEER pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Le lecteur fait un bruit étrange lors de la lecture. Est-ce normal ?

Un certain bruit est normal lors de la lecture, mais si cela semble excessif, vérifiez si le disque est bien inséré. Si le problème persiste, contactez le service client.

Comment connecter le lecteur Blu-ray à mon ordinateur ?

Utilisez un câble USB pour connecter le lecteur à un port USB de votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Le lecteur Blu-ray ne lit pas les fichiers vidéo. Que faire ?

Vérifiez que les fichiers sont dans un format pris en charge. Vous pouvez utiliser un logiciel de lecture multimédia compatible pour accéder aux fichiers.

Quels types de disques le PIONEER BDRXD05S peut-il lire ?

Il peut lire les disques Blu-ray, DVD et CD. Consultez le manuel pour plus de détails sur la compatibilité des formats.

Comment résoudre les problèmes de lecture saccadée ?

Assurez-vous que le disque est propre et en bon état. Vérifiez également que votre ordinateur répond aux exigences minimales pour lire des Blu-ray.

Puis-je utiliser ce lecteur avec un téléviseur ?

Oui, vous pouvez le connecter à un téléviseur via un câble HDMI. Assurez-vous que le téléviseur est réglé sur la bonne source d'entrée.

Où puis-je trouver le numéro de série de mon lecteur ?

Le numéro de série se trouve généralement sous le lecteur ou sur l'emballage d'origine. Consultez le manuel pour des instructions spécifiques.

MODE D'EMPLOI BDRXD05S PIONEER

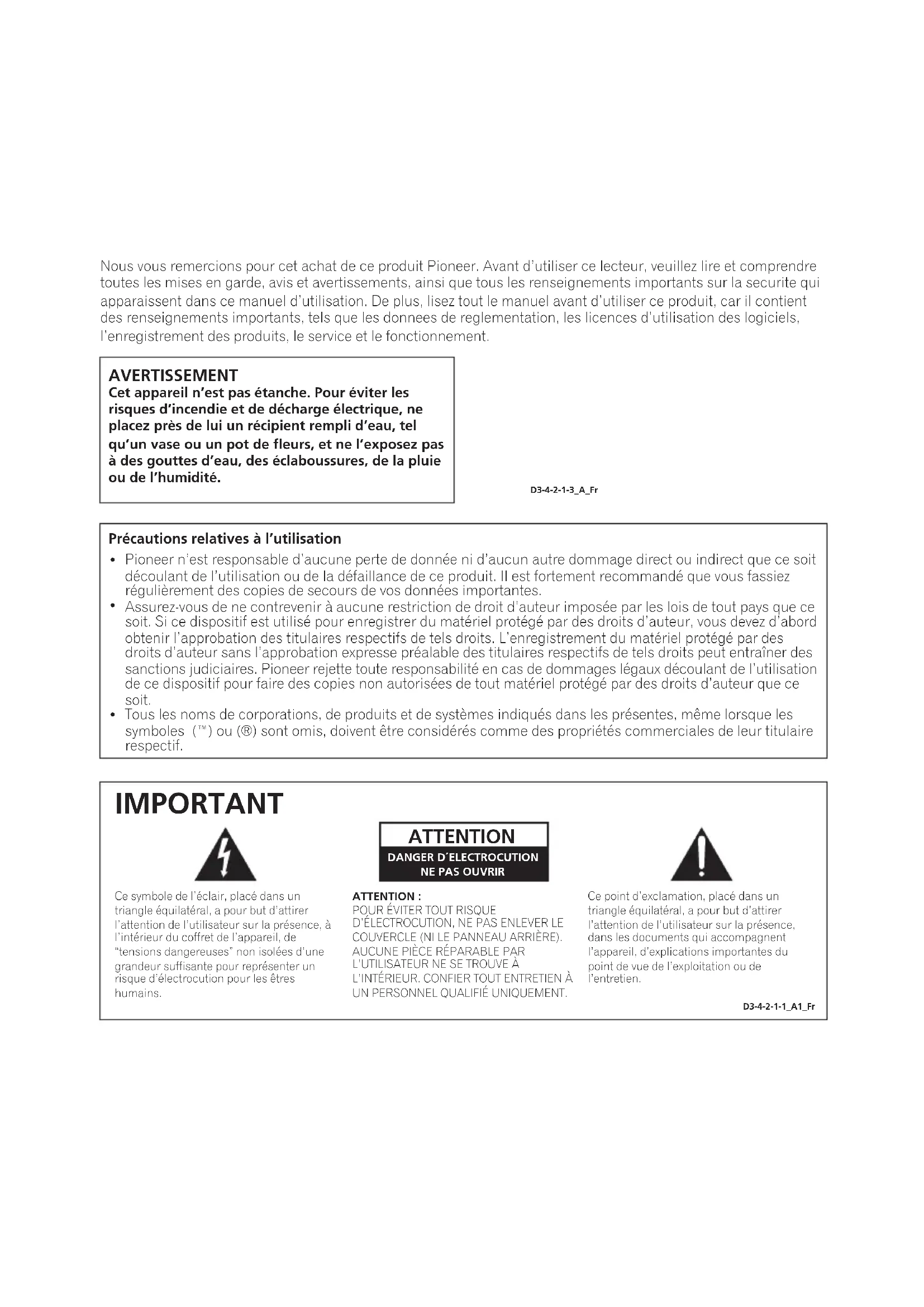

Nous vous remercions pour cet achat de ce produit Pioneer. Avant d'utiliser ce lecteur, veuillez dire et comprendre toutes les mises en garde, avis et avertissements, ainsi que tous les renseignements importants sur la sécurité qui apparaisent dans ce manuel d'utilisation. De plus, lisez tout le manuel avant d'utiliser ce produit, car il contient des renseignements importants, tels que les données de reglementation, les licences d'utilisation des logiciels, l'enregistrement des produits, le service et le fonctionnement.

AVERTISSEMENT

Cet apparéil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez pres de lui un réseau rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'expose pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3 A Fr

Précautions relatives à l'utilisation

Pioneer n'est responsable d'aucune perte de donnee ni d'aucun autre dommage direct ou indirect que ce soit decoulant de l'utilisation ou de la defaillance de ce produit. Il est fortement recommandé que vous fassiez regulierement des copies de secours de vos données importantes.
Assurez-vous de ne contrevenir à aucune restriction de droit d'auteur imposée par les lois de tout pays que ce soit. Si ce dispositif est utilisé pour enregistrer du matériel protégé par des droits d'auteur, vous doivent obtaining l'approbation des titulaires respectifs de tels droits. L'enregistrement du matériel protégé par des droits d'auteur sans l'approbation expresses préalable des titulaires respectifs de tels droits peut entraîner des sanctions judiciaires. Pioneer rejette toute responsabilité en cas de dommages légaux découlangant de l'utilisation de ce dispositif pour faire des copies non autorisées de tout matériel protégé par des droits d'auteur que ce soit.
- Tous les noms de corporations, de produits et de systèmes indiqués dans les générées, même lorsque les symboles (^TM) ou () sont omis, doivent être considérés comme des propriétés commerciales de leur titulaire respectif.

IMPORTANT

Ce symbole de I'clair, place dans un triangle equilateral, a pour but d'attirer l'attention de I'utiliseur sur la presence, a I'intérieur du coffret de I'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représentier un risque d'électrocution pour les étres humains.

ATTENTION

DANGER D'ELECTROCUTION NE PAS OUVRIR

ATTENTION:

POUR EVITER TOUT RISQUE
D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRÈRE).
AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À
L'INTERIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, place dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entrelien.

D3-4-2-1-1_A1_Fr

ATTENTION

Cet apparéil est un produit laser de Classe 1, mais la diode laser qu'il renferme est supérieure à la Classe 1. Pour garantir une sécurité constante, ne retirez aucun des couvercles et n'essayez pas d'avoir accès à l'intérieur de l'appareil. Confiez toute réparation à un personnel qualifié. L'étiquette suivante se trouve sur votre apparéil. Emplacement : fond de l'appareil

APPARELÁ LASER DE CLASSE 1

Pour un EQUIPEMENT ENFICHABLE, la prise de courant sera installée pres de l'equipement et elle sera facilement accessible.

Avis important - Inscrivez le numero de modele et le numero de série de l'unité ci-dessous. Les numérios se trouvent sur le fond.

Conservez ces numeros à titre de référence ultérieure.

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement: De +5 °C à +35 °C (de +41 °F à +95 °F); Humidité relative inférieure à 85 % (orifices de ventilation non obstrués) N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). D3-4-2-1-7c _- A1_Fr

Réglementation 3 d'information sur bruits de machine, GPSGV: Le niveau de pression sonore maximum est de 70 dB(A) ou moins, conformement à EN ISO 7779.

Cet apparéil est classé selon la norme de Sécurité des produits laser IEC 60825-1:2014.

est une marque commerciale de Blu-ray Disc Association. DVD est une marque de commerce de DVD Format/Logo Licensing Corporation.

Instructions de sécurité

Pour garantir votre sécurité personnelle et obtenir le maximum de votre lecteur, dire et suivre ces consignes de sécurité.

ENVIRONNEMENT - Ne pas utiliser cet apparéil dans des endroits avec beaucoup de poussière, une température ou une humidité élevée. Utiliser l' apparéil à un endroit ou il n'est pas soumis à des vibrations ou des chocs.

LIRE LES INSTRUCTIONS - Lire toutes les instructions de sécurité et d'utilisation avant d'actionner le lecteur.

CONSERVER LES INSTRUCTIONS - Garder les instructions de sécurité et d'utilisation pour une future reférence.

SUIVRE LES INSTRUCTIONS - Suivre toutes les instructions de fonctionnement et d'utilisation.

FONCTIONNEMENT - Evitez de déplacer, de soulever ou de changer l'orientation de ce lecteur pendant qu'un disque tourne à l'intérieur.

ATTENTION AUX AVERTISSEMENTS -Observer tous les avertissements.

NETTOYAGE - NE PAS utiliser de liquides, de detachants en aérosol ou de l'alcool. N'utiliser qu'un chiffon humide pour nettoyer les surfaces extérieures du boîtier.

EAU ET HUMIDITE - NE PAS utiliser ce produit à proximé d'eau.

SOURCES D'ALIMENTATION - Utiliser ce produit à avec le type d'alimentation indiqué sur l'étiquette de fabrication. En cas de doute à propos du type d'alimentation disponible, consulter un revendeur Pioneer/agréé.

PENETRATION D'OBJECTS ET DE LIQUIDES - No jamais enforcé d'objet d'aucune sorte dans ce produit. Le contact avec des points de tension dangereux peut provoquer un court-circuit, entrainant un incendie ou une secousse électrique. Ne pas verser de liquide d'aucune sorte sur ce produit.

CONDENSATION - De l'humidité se forme sur la section de fonctionnement du produit entrainant une baisse de performances s'il est amné d'un endroitTraits vers un environnement plus chaud. En cas de déplacement de l'appareil vers un endroit ayant une température plus chaude, laisser le produit perdant 1 à 2 heures dans le nouvel endroit avant de le remettre sous tension.

ENTRETIEN - Ne pas essayer de réparer soi-même ce produit. L'ouverture ou le retrait des capots peut vous exposer à une tension dangereuse ou d'autres dangers. Pour tout entretien, demander à un personnel d'entretien qualifie. (Se reporter à la carte d'entretien et de support jointe.)

PROBLEMES NÉCESSITANT UNE INTERVENTION - Débranche l'appareil et confiez le service à un personnel d'entretien qualifié dans les cas suivants:

• Si le cordon d'alimentation, la fiche et/ou le chassin est endommagé.
• Si du liquide a ete renversé sur l'appareil ou si un corps étranger y a pénétré.
• Si l'appareil a eté mouillé par de l'eau ou de la pluie.
• Si l'appareil ne fonctionne pas normalement alors que les instructions du mode d'emploi ont ete respectees. Agissez uniquely sur les commandes tel qu'explainé dans le mode d'emploi. Des reglages inapropriés d'autres commandes peuvent provoquer des dégats et entraîner des travaux couteux par un technicien qualifié pour rendre à l'appareil son fonctionnement normal.
• Si l'appareil presente un changement noitre de ses performances, c'est le signe que l'intervention d'un technicien est nécessaire.

AU SUJET DE LA LECTURE DES DISQUES À DOUBLE COUCHE – Un 'DualDisc' est un disque à deux faces dont l'une contient les données DVD/video audio, etc. L'une de ces faces comprend le contenu DVD – video, audio, etc. – et l'autre, le contenu non-DVD tel que le matériel audio numérique. La face audio non-DVD de ces disques n'est pas conforme aux specifications CD audio, ce qui pourrait empêcher sa lecture. La face DVD des disques à double couche peut être jouée sur ce produit. Pour plus de détails sur la spécification des disque à double couche, veuillez communiquer avec le fabricant du disque ou votre détaillent.

• Evitez de toucher ou de griffer la surface du disque sur laquelle sont enregistrres les signaux (surface brillante).
  Saisissez le disque par les bords ou par le centre et un bord.
• Ne collez pas de papier ou d'étiquette sur le disque.
• Jetez les disques fissures ou voilés, car ils peuvent endommager le lecteur.
• Evitez les disques de forme spéciale, notamment ceux en forme de coeur ou de polygone.
• Eliminez la poussi ere ou les peluches du disque à l'aide d'un linger doux en frottant de l'intérieur vers l'extérieur et non en effectuant un mouvement circulaire.
• N'utilise jamais de produit de nettoyage pour disque ou d'agent antistatique, car ces solutions peuvent endommager le disque.

Rangez toujours vos disques dans les boîtes de rangement de DVD-R prévues à cet effet lorsqu nous ne les utilisez pas et vérifie s'ils ne sont pas couverts de saletés ou de poussières (surtout sur la face enregistrée) avant de les utiliser.

Remarque

Il se peut que quelques disques ne jouent pas a cause des différents formats d'enregistrement ou de l'etat physique du disque à l'heure de l'enregistrement ou de lecture.

Caracteristiques

Vitesse écriture (▲ZCLV, ★CAV)

BD-R	2X, 4X▲, 6X★*(3)
BD-R DL	2X, 4X▲, 6X★*(3)
BD-R TL	2X, 4X▲
BD-R QL	2X, 4X▲
BD-R (LTH)	2X, 4X▲, 6X★*(3)
BD-RE	2X
BD-RE DL	2X
BD-RE TL	2X
DVD-R	1X, 2X, 4X▲, 6X▲, 8X★
DVD-R DL	2X, 4X▲, 6X★
DVD-RW	1X, 2X, 4X▲, 6X▲
DVD+R	2.4X, 4X▲, 6X▲, 8X★
DVD+R DL	2.4X, 4X▲, 6X★
DVD+RW	2.4X, 3.3X*(1), 4X▲, 6X▲, 8X▲
DVD-RAM	2X, 3X, 5X▲
CD-R	4X, 10X, 16X▲, 24X★
CD-RW	4X, 10X, 16X*(2)▲, 24X*(2)▲

Vitesse de lecture maximale (▲ZCLV, ★CAV, ●PCAV)
BD-ROM	6X★
BD-ROM DL	6X★
BD-R	6X★
BD-R DL	6X★
BD-R TL	4X★
BD-R QL	4X★
BD-R (LTH)	6X★
BD-RE	6X★
BD-RE DL	6X★
BD-RE TL	4X●
DVD-ROM	8X★
DVD-ROM DL	8X★
DVD-R	8X★
DVD-R DL	8X★
DVD-RW	8X★
DVD+R	8X★
DVD+R DL	8X★
DVD+RW	8X★
DVD-RAM	5X▲
CD-ROM	24X★
CD-R	24X★
CD-RW	24X★

^*(1) Média haute vitesse uniquement
*2)US,US+CD-RW uniquement
*3) Lors de l'utilisation avec un port USB 2.0, I'unite ne pourra pas graver a 6 fois la vitesse sans I'installation du pilote haut-debit USB 2.0 fourni.

Taille de la mémoire tampon Interface

4 Mo (Lecture/Écriture) USB 3.0 et 2.0

Format du Disque

BD-ROM Simple couche/Double couche
- CD-ROM Mode 1
BD-R
- CD-ROM XA Mode 2 (form 1, form 2)
BD-RE
KODAK Photo CD (Simple et Multi-session)
DVD-ROM Simple couche/Double couche
CD-Extra (CD PLUS)
DVD-Video Simple couche/Double couche
CDtext
DVD-R
CD-R
DVD-RW
CD-RW(MS/HS/US/US+)
DVD+R
DVD+RW
DVD-RAM (Non-car touche),ver2.0&2.1&2uniquement a la lecture.

Remarque

• Un logiciel d'application spécifique est nécessaire pour écrire les formats mentionnés ci-dessus.
• Médias supportent requis pour la vitesse écriture B, DVD et CD spécifiques.
• Il se peut que la vitesse moyenne de lecture diminue lorsque plusieurs disques sont transcrits pendant la même session.
  L'Utilitaire de Pioneer est requis pour configurer les parametes "Quiet Drive" et "PureRead".

Interface

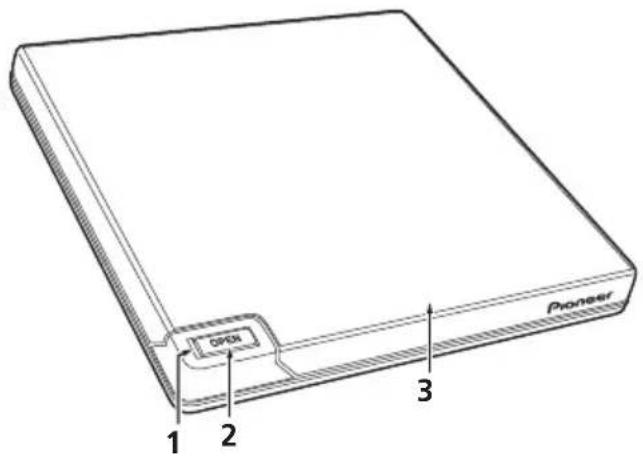

Vue de partie avant/dessus

L'etat de fonctionnement est indiqué comme suit:

Pendant l'alimentation: S'allume faiblement

Pendant la lecture/Pendant l'écriture: S'allume

Pendant l'ouverture du tiroir/fermer: S'allume

2 Touche OPEN (Ouverture)

Appuyez pour ouvrir le couvercle du disque.

3 Tiroir de chargement

Appuyez sur la touche OPEN pour ouvrir le couvercle du disque, puis placez un disque BD, DVD ou CD sur le plateau en orientant son étiquette vers le haut. Refermez doucement le couvercle du disque.

Ne forcez pas l'ouverture du couvercle du disque.

Utilisez le levier d'ouverture force pour ouvrir le couvercle du disque lorsqu'elle est hors tension.

Vue de partie arrêté/dessous

4 USB 3.0

Connecteur USB 3.0 Micro-B

5 D C

Connecteur d'adaptateur secteur

Certains ordinateurs ne fournissent pas un courant suffisant par deux ports USB pour alimenter le lecteur. Un adaptateur secteur (non fourni) peut etre raccordé au lecteur via le connecteur DC IN pour fournir le courant requis.

Pour plus de détails, consultez le site: http://www.pioneerelectronics.com/PUSA/

ou contactez-nous par téléphone :

TéI: 1-800-872-4159 (USA)

Ne branchez aucun adaptateur secteur autre que celui qui est spécifié par Pioneer.

6 Levier d'ouverture forcee

Utilisez ce levier pour ourir le couvercle du disque quand le lecteur n'est pas alimenté. Si le couvercle ne s'ouvre pas par une pression sur la touche OPEN, coupez l'alimentation du lecteur et attendez pendant une minute environ que la rotation du disque se soit arrêtée avant d'essayer d'ourir le couvercle du disque. Pendant un fonctionnement normal, servez-vous de la touche OPEN pour ourir le couvercle du disque.

Attention

A Propos Des Codes Regionaux

• Le code régional peut être modifie 5 fois SEULEMENT (premier réglage compris). Comme la cinquième modification sera DEFINITIVE, soyez particulièrement prudent lorsque vous decide de modifier les codes régionaux.
• Les codes régionaux sont couverts par la norme DVD. Toutefois, les codes régionaux des disques DVD sont facultatifs. Les disques DVD qui ne possedent pas de code régional peuvent etre reproduits sur tous les lecteurs.

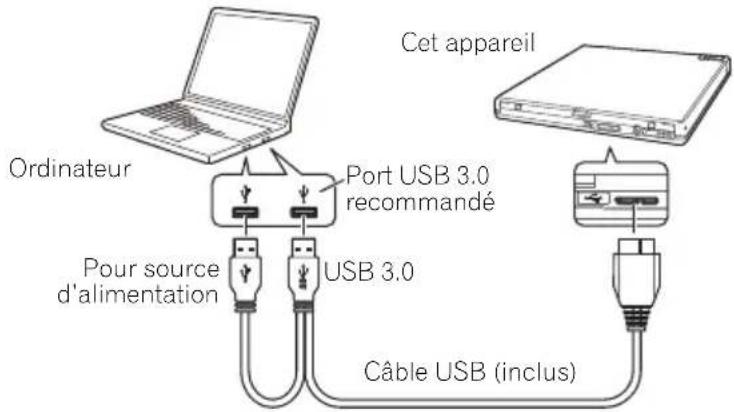

Connexion

Cet apparéil utilise un connexion à chaud. Branchez-le au cable USB fourni.

1 Confirmez que votre ordinateur (PC) dispose d'un port USB usable.
2 Tandis que vous système d'exploitation Windows® ou Mac® est en marche, utilisez le cable USB fourni pour raccorder cet apparéil au PC.

Attention

• Ne pas débrancher le cable USB pendant le transfert des données.
• Ne pas débrancher le cable USB pendant le démarrage du PC ni pendant toute opération avec l'appareil.

Remarque

• Le branchement sur un port USB 3.0 est recommendé car si un cable USB 3.0 est branché sur un port USB 2.0, la connexion sera limitée aux normes des performances USB 2.0.
  Lrs du branchement de I'unité sur un port USB 2.0, le pilote haut-debit USB 2.0 doit etre instalé.
• Cette unité peut fonctionner avec une borne USB 1.1, mais son rendement ne sera pas conforme aux specifications optimespecifiées.
• Un fonctionnement ajustat n'est pas garanti lors d'un branchement de cet apparéil via un port USB HUB ou de l'emploi de cables non spécifiés.
• Dans certains cas, il se peut que l'emploi d'un simple port USB ne soit pas suffisant pour assurer un fonctionnement normal. Utilisez deux ports USB pour renforcer l'alimentation.

• Si l'alimentation reste insuffisante malgré l'emploi de deux ports USB, raccordez un adaptateur secteur (non fourni) via le connecteur DC IN, prévu sur le panneau arrêté de l'appareil, et branchez le sur une prise secteur pour fournir le courant. Pour un fonctionnement correct, connectez le cable USB (fourni) après avoir branché l'adaptateur secteur. Pour plus de détails au sujet du branchement de l'adaptateur secteur, consultez le site http://www.pioneerelectronics.com/PUSA/ ou contactez-nous par téléphone : Tél : [phone] (USA)

• Ne branchez aucun adaptateur secteur autre que celui qui est spécifique par Pioneer.

• Ce GRAVEUR DE BD/DVD/CD est usable seulement avec des ordinateurs personnels portant la marque "UL Listed", dont le mode d'emploi détaillé l'installation par l'utilisateur des accessoires USB.

• Un adaptateur secteur de Classe 2, portant la marque "UL Listed" (Sortie 5 V, min. 1,0 A) sera utilise.

Opérations

La gravure sur medias BD-R/RE est possible lorsque l'application logicielle est installée sur voire ordinateur. La gravure sera impossible si vous ordinateur ou votre système d'exploitation est incompatible avec le logiciel.

Pour commencer la gravure sur BD-R/RE

1 Raaccordez le cable USB nécessaire.
2 AllumezVoteordinatour.
3 Appuyez sur la touche OPEN et, de la main, soulevez doucement le couvercle du disque.
4 Placez un disque dans le plateau, étiquette vers le haut.
5 Refermez delicatement le couvercle du disque.
6 Amorcez l'application de gravure.

Pour terminer la session de gravure

1 Sortez de l'application de gravure de disque.
2 Appuyez sur la touche OPEN et, de la main, soulevez doucement le couvercle du disque.
3 Retirez le disque.
4 Refermez delicatement le couvercle du disque.
5 Éteignez votre ordinaire.

Lorsque le mecanisme de verrouillage est desactive, le couvercle du disque doit etre complètement ouvert avant de pouvoir le refermer.

Ouverture manuelle du couvercle du disque

Utilisez le levier d'ouverture forcee pour retirer les disques si le couvercle ne s'ouvre pas et que toutes les autres methodes ont echoué.

1 Eteignez votre ordinateur.
2Attendezqueledisquecessedtourner.
3 Glissez le Levier d'ouverture forcie pour ouvrir le couvercle du disque.
4 Ouvrez délicatement le couvercle du disque et retirez le disque.

Avertissement

Pour éviter de vous blesser et d'endomamger l'appareil, ne force PAS l'ouverture du couvercle du disque pendant que celui-ci tourne.

Specifications

Position. Ce lecteur peut etre utilise en position horizontale.

Taille du Disque 12 cm/8 cm (Le lecteur n'accepte pas des formes non standards, telles que cartes de visite, en losange, etc.)

(Le lecteur n'accepte pas un adaptateur 8 cm.)

Vitesse de Transfert des Données * La vitesse de transfert des données peut varier en fonction de l'état du disque (rayures, etc.)

Lecture de données (soutenu) BD Max. 21.06 Mo/s

DVD. Max. 8,64 Mo/s

CD Max. 3,24 Mo/s

Écriture de données (soutenu) BD Max. 21.06 Mo/s (Écriture 6X sur BD-R)

DVD. Max. 8,64 Mo/s (Écriture 8X sur DVD-R)

CD .Max. 3,24 Mo/s (Ecriture 24X sur CD-R)

Temps d'accès et temps de recherche (Moyenne aléatoire)

Temps d'accès BD-ROM 210 ms

DVD-ROM 200 ms

CD-ROM 190 ms

Temps de recherche BD-ROM 190 ms

DVD-ROM 180 ms

CD-ROM 170 ms

Alimentation

Veille 0,5 W

Connecteur DC IN

Alimentation. Courant continu +5V 1,0 A (Moyenne)

Données physiques

Poids (Lecteur seul) 0,23 kg (Typ.)

Température de fonctionnement + 5°C à + 35°C

Humidité de fonctionnement .5% à 85% (sans condensation)

Température de remisage. 40°C à +60°C

Consignes d'utilisation (Ce document)

Cable d'USB (PIONEER, ODF8003) 1

Carte de garantie 1

Remarque

Les caractéristiques techniques et presentation de ce produit sont sujets à des changements sans préavis pour améliorations.

Tous droits de reproduction et de traduction réservés.

Tous droits de reproduction et de traduction réservés.

PIONEER CORPORATION
