zoopa Q400 HUNTER - Drone Acme Made - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Drone quadricoptère prêt à voler (RTF)
Marque	Acme Made
Modèle	zoopa Q400 HUNTER
Dimensions	320 × 320 × 88 mm
Poids	Environ 103 g (sans batterie)
Âge minimum recommandé	10 ans et plus
Utilisation	Intérieur et extérieur (par temps sec)
Batterie	LiPo 3,7 V, 600 mAh
Télécommande	2,4 GHz, nécessite 2 piles AA (non fournies)
Portée	Environ 100 mètres
Temps de charge	Environ 60 minutes
Caméra intégrée	Optionnelle (support pour caméra avec enregistrement et FPV WiFi)
Fonctions de vol	Haut/bas, rotation, avant/arrière, latéral, flip 360°
Alimentation caméra	Via le connecteur dédié du drone
Stockage des fichiers	Carte Micro SD (non incluse)
Connectivité FPV	WiFi, compatible avec application SJ W1003 FPV (iOS/Android)
Contenu de la boîte	Quadricoptère, télécommande, batterie LiPo, chargeur micro USB, 2 trains d'atterrissage, tournevis
Pièces détachées	Batterie (ZQ0400-B), hélices (ZQ0400-C), protection rotor (ZQ0400-D), train d'atterrissage (ZQ0400-G), pack caméra WiFi (ZQ0400-I)

FOIRE AUX QUESTIONS - zoopa Q400 HUNTER Acme Made

Comment charger la batterie du drone zoopa Q400 HUNTER ?

Connectez le câble micro USB fourni à la batterie LiPo (déjà installée) et branchez l'autre extrémité à une source d'alimentation comme un ordinateur ou un adaptateur secteur (réf. FCHD43). Le voyant LED rouge s'allume pendant la charge et s'éteint au bout d'environ 60 minutes, indiquant que la charge est terminée. Utilisez toujours le chargeur d'origine.

Comment installer les piles dans la télécommande ?

Ouvrez le compartiment des piles au dos de la télécommande, insérez deux piles AA (non fournies) en respectant la polarité, puis refermez le couvercle. Assurez-vous que le compartiment est correctement verrouillé.

Comment monter le train d'atterrissage ?

Placez les deux jambes du train d'atterrissage dans les logements prévus sous le drone. Ils s'enclenchent facilement sans outil.

Comment allumer correctement le drone et la télécommande ?

Allumez toujours la télécommande en premier, puis le drone. Pour éteindre, faites l'inverse : drone d'abord, puis télécommande. Le drone et la télécommande sont appairés d'usine, aucune manipulation supplémentaire n'est nécessaire.

Comment effectuer un flip à 360° ?

Appuyez sur le bouton dédié (Flip) sur la télécommande. Le drone effectuera automatiquement une rotation complète sur son axe. Assurez-vous d'avoir un espace libre d'au moins 3 mètres autour du drone.

Comment installer et utiliser la caméra ?

La caméra (optionnelle, réf. ZQ0400-I) se place sous la trappe de la batterie et se connecte au port correspondant. Insérez une carte Micro SD dans la caméra. Pour prendre des photos/vidéos, utilisez les boutons dédiés sur la télécommande. Pour le FPV WiFi, téléchargez l'application 'SJ W1003 FPV', connectez-vous au réseau WiFi du drone, puis lancez l'application et appuyez sur 'PLAY'.

Comment remplacer un rotor endommagé ?

Retirez le cache au centre du rotor, dévissez la vis avec le tournevis fourni, puis retirez le rotor de l'axe. Installez le nouveau rotor en vérifiant sa couleur (avant orange, arrière blanc) et revissez. Utilisez uniquement des hélices de rechange compatibles (réf. ZQ0400-C).

Que faire si le drone ne répond pas aux commandes ?

Vérifiez d'abord que les piles de la télécommande sont bien en place et suffisamment chargées. Assurez-vous que la batterie du drone est chargée et correctement connectée. Si le problème persiste, vérifiez que vous êtes à portée (environ 100 m) et que la télécommande est allumée avant le drone.

Comment entretenir la batterie LiPo pour prolonger sa durée de vie ?

Après utilisation, débranchez la batterie du drone. Conservez-la avec une capacité d'au moins 85 % dans un endroit sec entre 15°C et 25°C. Rechargez-la tous les 3 mois si vous ne l'utilisez pas. Ne chargez jamais une batterie gonflée ou déformée.

Où puis-je trouver des pièces détachées ou des accessoires ?

Les pièces détachées sont disponibles sous les références suivantes : batterie (ZQ0400-B), hélices (ZQ0400-C), protection rotor (ZQ0400-D), train d'atterrissage (ZQ0400-G), adaptateur secteur (FCHD43) et pack caméra WiFi (ZQ0400-I). Contactez le service client ACME ou consultez leur site pour plus d'informations.

MODE D'EMPLOI zoopa Q400 HUNTER Acme Made

Manuel d'utilisation

Technische Daten

Abmessungen:

Gewicht:

Altersempfehlung:

Einsatzbereich:

Akku:

Fernsteuerung:

Reichweite

320× 320× 88mm

ca. 103

10+ Jahre

Montage des Landegestells

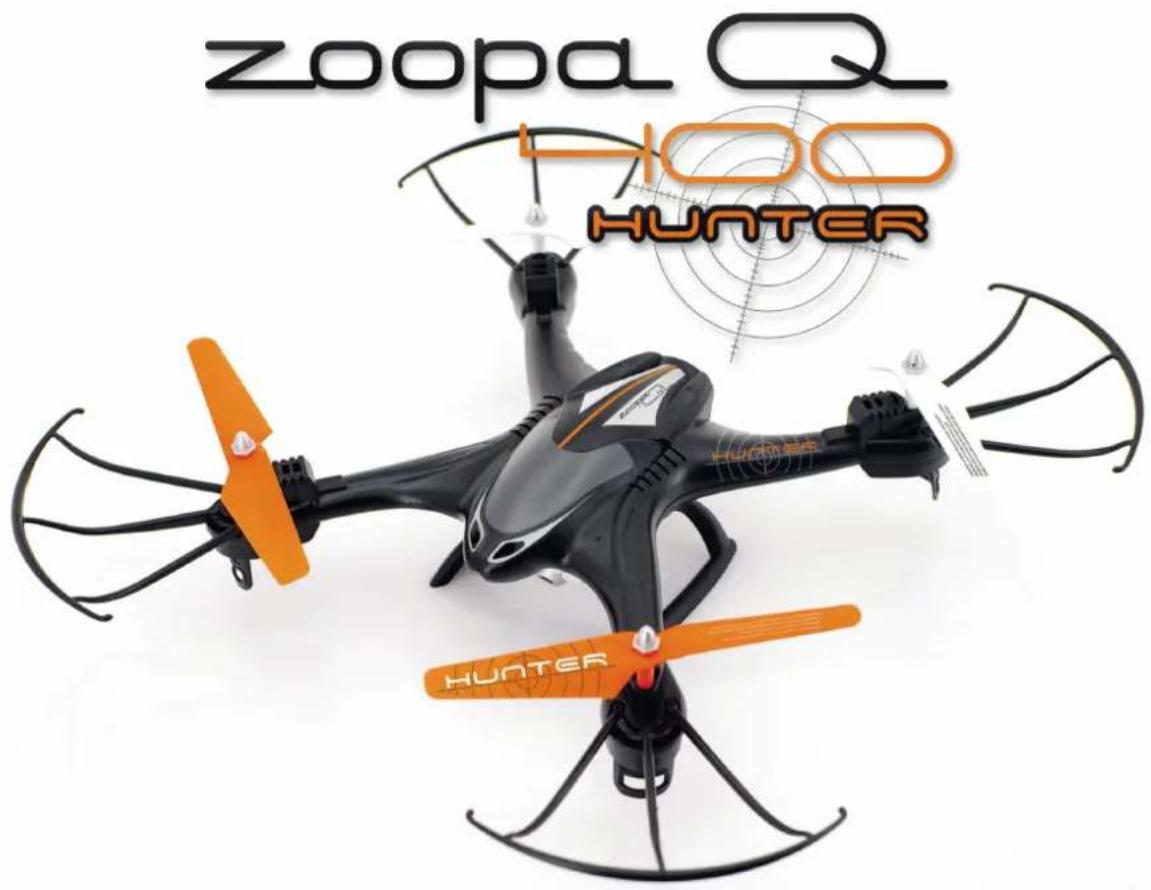

Manuel d'utilisation A dire attentivement avant utilisation!

Caracteristiques techniques

Taille:

Poids:

Age minimum:

Utilisation:

Batterie:

Télécommande:

Portee:

320x320x88mm

approx. 103g

10 ans

Intérieur et extérieur

3.7V LiPo;

2.4

GHz

approx.

100

Mé1

Vers.: 1.0

Ce manuel d'utilisation est protégé par les lois internationales du droit à la reproduction.

Aucune partie de ce manuel ne peut etre utilise sans l'autorisation prealable de la societe ACME the game company GmbH.

La reproduction, l'enregistrement, la traduction d'une ou de plusieurs parties de ce manuel doit faire l'objet d'une autorisation préalable.

Conseils de sécurité

Avertissements:

Il est indispensable de suivre les instructions ci-après, afin d'eviter d'endommager votreamera:

-NE PAS UTILISER LE PRODUIT EN CONDITIONS PLUVIEUSES.

-N'UTILISER QUE LES ACCESSOIRES COMPATIBLES

-NE PAS TENTER DE DEMONTER

-AUCUN COMPOSANT INTERNE NE NECCESSITE D'ENTRETIEN PARTICULIER

-LES REPARATIONS NE DOIVENT ETRE FAITES QUE PAR LE PERSONNEL QUALIFIE.

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbruck

Allemagne

Tel: [phone]

[e-mail]

ou

http://www.ACME-online.de

Conseils de sécurité

Risque d'incendie ou d'explosion en cas de mauvais branchement de la batterie.

Voudevez toutjours surveiller votrebatterie LiPo lorsqu'elle est en charge.

Ne pas charger la batterie si vous remarquez que celle-ci est deformée ou gonflée!

ChargerVote batterie LiPo dans un endroit entre 15^ et 25^

Ne pas exposer à une température supérieure à 50^ .

Ne pasmettre en court-circuit,ne pasjeter dans le feu!

N'utiliser que la batterie d'origine.

-Toujours utiliser la batterie LiPo d'origine
-Ne pas utiliser en cas de déformation, décoloration ou autre phénomène de déformation
- Conserver la batterie entre 15^ et 25^ dans un endroit sec à l'abri de la lumière. La capacité de stockage doit être d'au moins 75%
- Conserver en dehors de la portée des enfants et des animaux
-Tenir a l'ecart du feu, de toute source de chaleur ou tout autre element qui pourrait etre a l'origine d'un court-circuit
N'utilise que le chargeur d'origine que vous positionnerez pour la charge sur une surface ignifugée
-Ne pas tenter de modifier la composition de la batterie et ne pas tenter de l'ouvrir.
-Une utilisation impropre de la batterie pourrait etre nefaste pour la sante
-Vous nevez rapporter la batterie en fin de vie dans un centre de valorisation des déchets
-Ne pas utiliser la batterie de manière trop intensive et laisser la repose entre chaque cycle de charge et décharge

Déclaration CE

Nous déclarons par la présente que ce produit est en règle avec les directives relatives aux normes 2004/108/EC.

Une copie de l'original de la déclaration de conformité est disponible sur simple demande à

l'adresse suivante : [e-mail]

Les batteries en fin de vie doivent être collectées en vue d'être recyclées.

Vous nevez pour cela vous rapprocher du centre de collecte le plus proche de chez vous.

WEEE Reg. Nr.: DE64989527

Informations relatives aux produits recyclables.

Le symbole ici produit sur le produit que vous venez d'acheter signifie que celui-ci contient des composants susceptibles d'être recyclés. Pour cette raison vous ne pouvez pas jeter ce produit avec vos déchets menagers. Il est indispensable que vous preniez contact avec un centre de recyclages des déchets sensibles afin d'assurer le recyclage de ce produit.

ATTENTION!

Risque d'etouffement - Ne convient pas aux enfants de moins de 3 ans!!

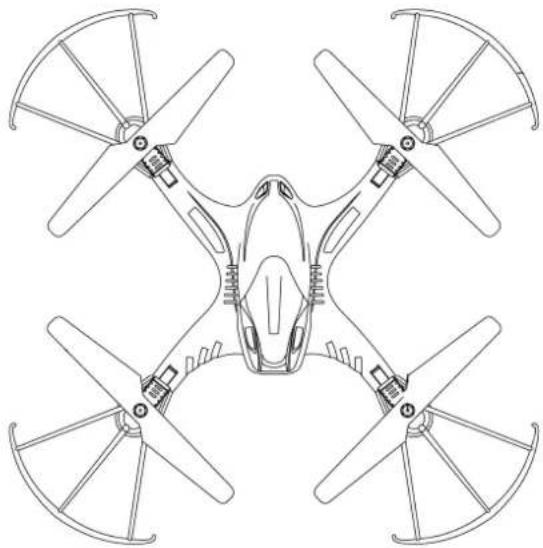

Contenu de la boite

1x Quadrocepte

1x Telecommande en 2.4GHz avec support smartphone

1x Batterie LiPo 600 mAh / 3.7V

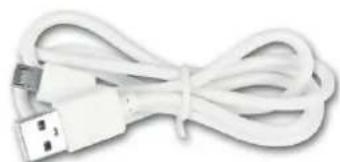

1x Chargeur micro USB

2x Train d'atterissage

Vous aurez besoin de deux piles AA.

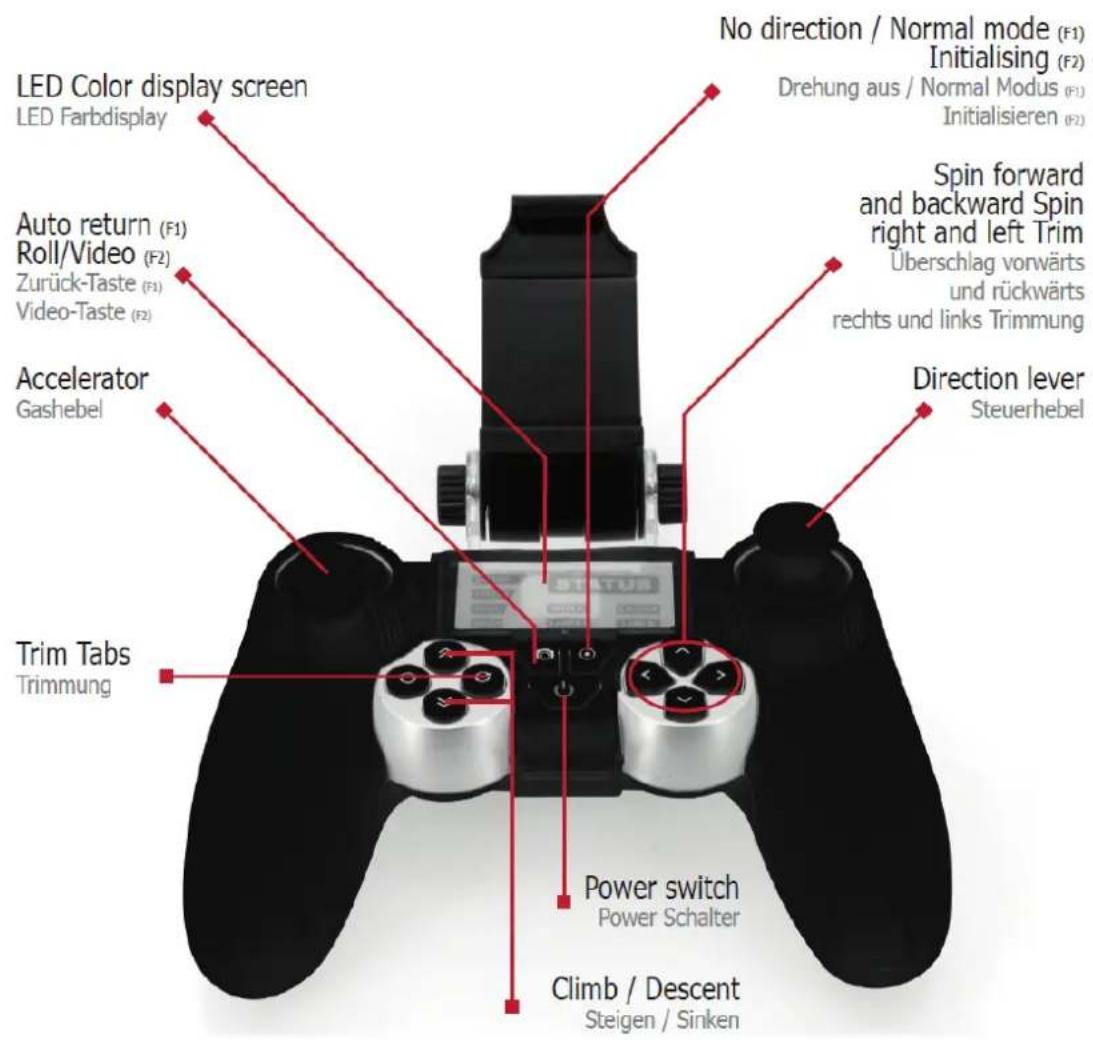

Réglages et fonctions de la télécommande

Premières étapes et informations

La lecture de ce manuel est indispensable.

Le Quadrocepte est livre RTF (Ready-to-Fly) prét à voler.

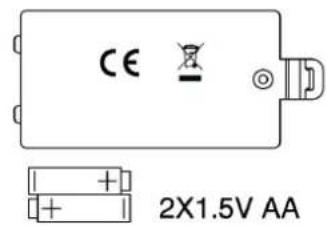

Pour commencer à l'utiliser, vous aurez besoin de 6 piles 6x 1.5V AA pour la télécommande.

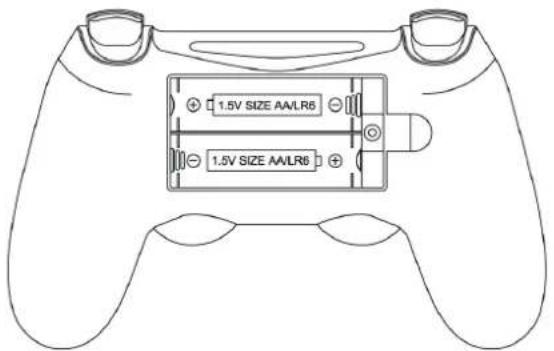

Le logement des piles est situé au dos de la télécommande. Une fois dans le logement, assurez-vous que celui-ci est correctement verrouillé.

La société ACME the game company GmbH ne peut etre considere comme responsable en cas de violation de la vie privée d'autrui suite a une mauvaise utilisation du modele

Voudez suivre les instructions de ce manuel afin d'utiliser le mode dans les meilleurs conditions.

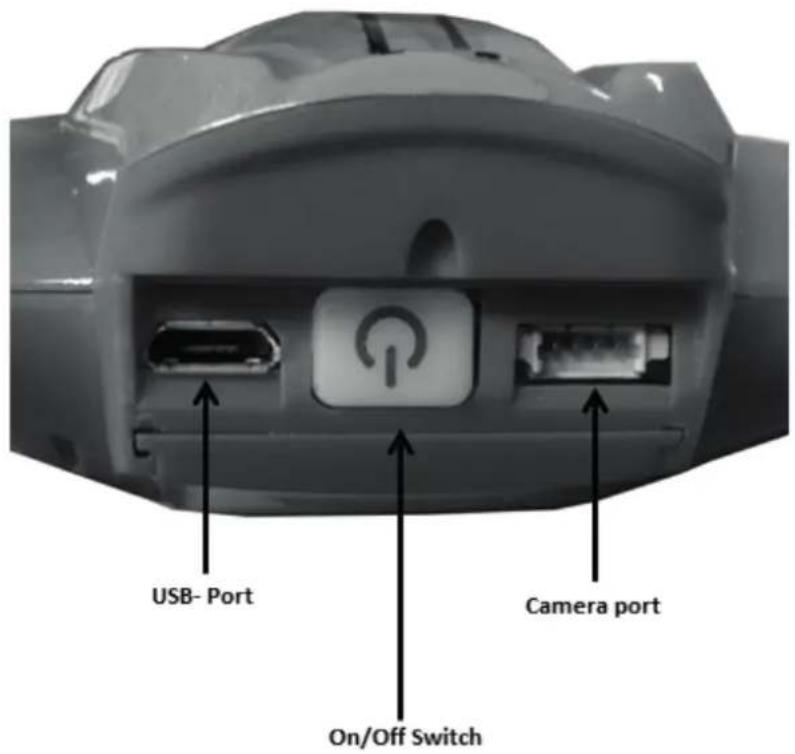

Charge de la batterie

La batterie LiPo (déjà en place) se charge via le cordon USB.

Connector celui-ci à une source d'alimentation comme un ordinateur.

Voussousuézuaussutiliserunadaptateursecteurdisponibleenoption.

(Art. No. FCHD43).

Brancher le cordon Micro-USB au modele. Assurez-vous que la connexion est bien stable. Levoyant LED sur le modele va alors s'allumer en rouge.

La durée de charge est d'environ 60 minutes. Levoyant LED va alors s'eteindre lorsque la charge est terminée.

N'utiliser que des batteries d'origine afin de ne pas endommager le modele avec d'autres batteries qui pouraient avoir une polarité différente.

Montage du train d'atterrissage

Vous n'vez que quelques etapes a suivre avant de debuter le vol.

Placer les deux jambes du train d'atterrissage dans le logement prévu à cet effet, situé sous le modele.

Mise en place de la batterie

Faite glisser la trappe du compartment batterie situé sous le modele.

Vérifier la bonne polarité avant de connecter la batterie!

Assurez-vous également que les cordons de la batterie ne sont pas croqués lorsque vous remettez la batterie en place. Connecter alors la batterie au modele en vérifier la polarité. Vous pouze alors refermer le logement.

Toujours allumer la télécommande puis le modele! Toujours eteindre le modele puis la telecommande!

Le modele et la telecommande sont connectés d'origine et ne nécessitant aucune manipulation.

Premier vol

Avant de debuterVote premier vol, youevezyouassurezque personne n'esta proximite.

Conserver un périmètre de sécurité d'au moins 3x3 mètres!

Positionner alors le modele sur une surface plane et degagee.

Les rotors oranges, indiquent l'avant du modele. Les rotors de l'arriere sont blancs. La couleur des rotors vous permettra de repérer facilement le modele en vol. Vous doivent toujours rester à 2 metres minimum du modele et vérifier son bon fonctionnement comme indiqué.

Débuter à faible vitesse.

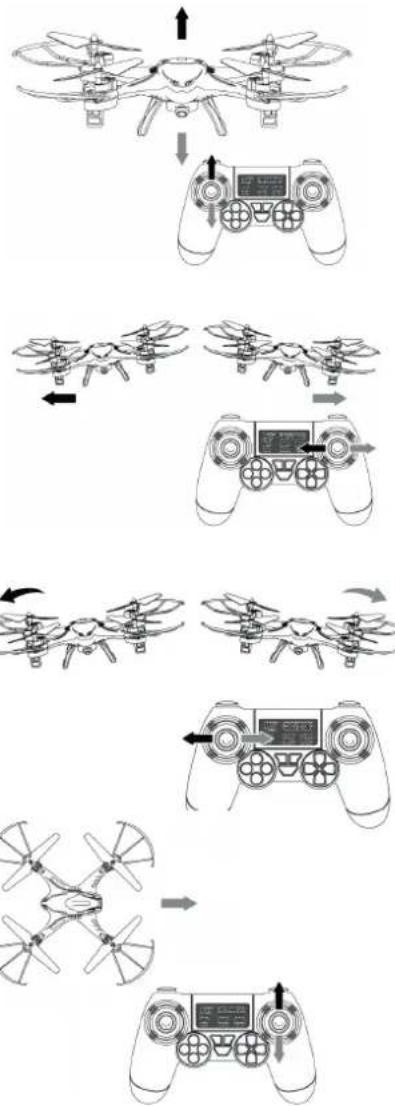

Haut / Bas

Actionner le manche des gaz (gauche) pour que le modele quitte le sol et prenne de l'altitude.

Droite / Gauche

Actionner le manche directionnel (de droite) pour que le modele s'incline a droite ou a gauche.

Rotation

Actionner le manche de gauche vers la droite ou la gauche pour que le modele effectue une rotation sur son axe.

Avant / Arrière

Actionner le manche directionnel de croite vers le haut ou vers le bas pour faire avancer ou reculer le modele.

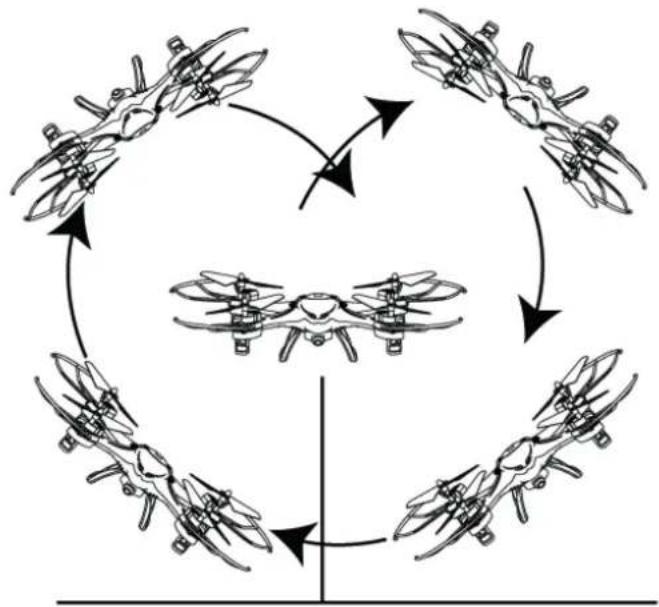

Mode Flip à 360^

En appuyant sur ce bouton, le modele va effectuer automatique un flip sur son axe. Vérifier que vous avez suffisamment d'espace pour réaliser cette figure. (3 metres mini)

Caméra (optionnel)

Prise de vue video et photo

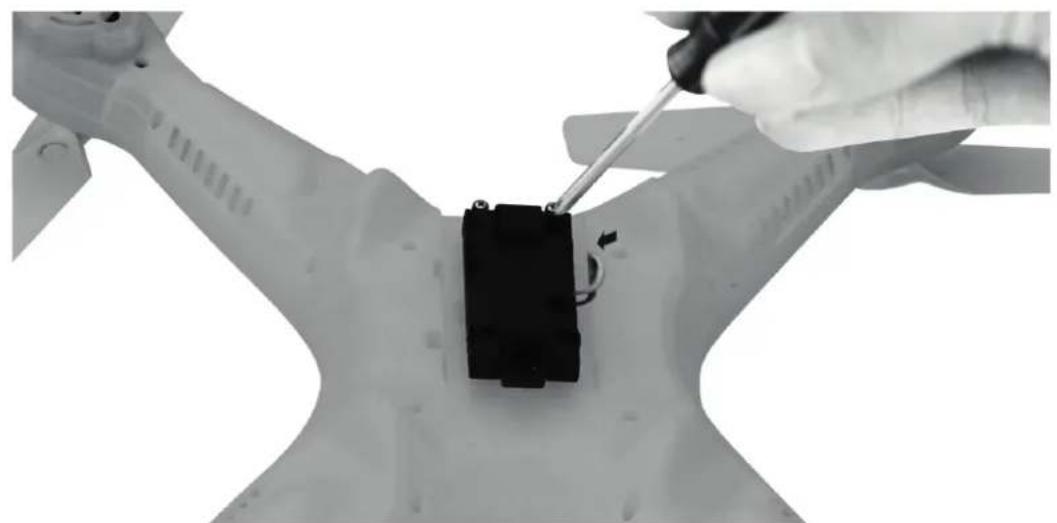

Ce modele est equipé d'un support pouvant accueillir uneamera. Celle-ci peut etre positionnée en dessous de la trappe de la batterie.

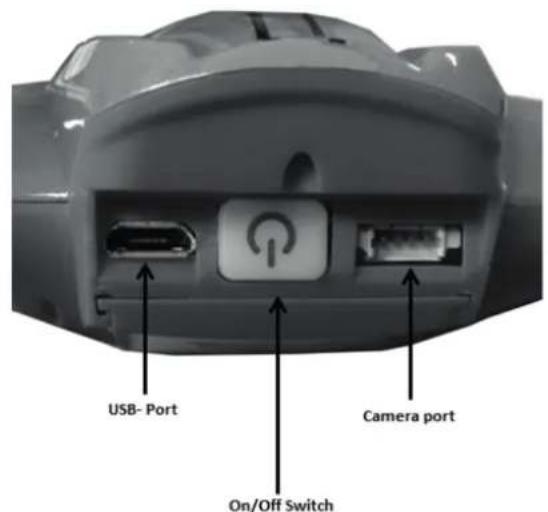

Elle doit de plus être connectée au port correspondant.

Le déclenchement des enregistements peut se faire via la télécommande
Insérer delicatement une carte Micro SD dans le port de laamera. Le témoin LED de laamera va alors s'allumer en bleu. Si il clignote rouge, cela signifie que la carte est pleine ou mal positionnée.

Pour prendre des photos ou des videos, appuyer sur le bouton correspondant. Le tímoin LED rouge va alors clignoter rapidement. En cas d'enregistrement video, le tímoin LED rouge clignotera de manière permanente.

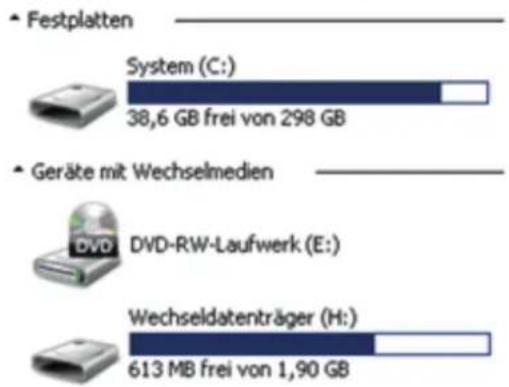

Lecture des séquences (MS Windows)

Les séquences peuvent être rapidement enregistrées ou visionnées sur un ordinateur. Nous vous conseillons d'utiliser le logiciel gratuite "VLC Player" pour la lecture

ll est disponible sur www.vlc-player.org.

Connector le port the USB de votre ordinateur au modele. Confirmer la connexion. Le périphérique sera reconnu comme un disque amovible.

Contrôle de laamera / FPV WiFi

En plus de la fonction enregistrement, le modele est equipoed'un module Wifi pour transmettre les images en direct.

La visualisation en direct peut se faire sur un périhérique de type téléphone ou tablette Une application gratuite est disponible au téléchargement. Elle est compatible avec iOS et Android.

Proceder comme suit:
-Acceder à l'app store
-Rechner I'application ,SJ W1003 FPV"
-Télécharger I'application App
-Allumer le quadrocoptère (et laamera)
-Aller dans les réglages du WiFi de votre périphérique
-Sélectionner ,SJ W1003 FPV...

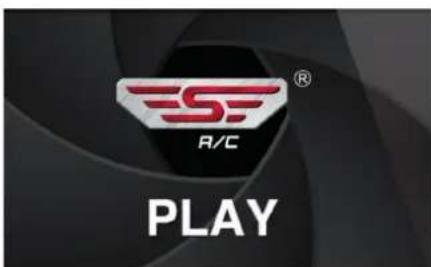

-Lancer l'application et selectionner ensuite „PLAY“ pour demarrer la vue en direct.
L'application ne permet pas le contrôle du modele.

Entretien de la batterie

Pour assurer à votre batterie de durer le plus longtemps possible nous vous recommendons:

• D'eteindre votre modèle après utilisation et de ne pas laisser la batterie connectée à celui-ci.
• Conserver la batterie avec une capacité suffisante (min. 85%
• Conserver à températe ambiente
• En cas de non utilisation prolongée, vous devez recharger la batterie tous les 3 mois.

En cas de non-respect de ces consignes, la batterie pourrait etre endommagée

Remplacement des rotors

Le remplacement d'un rotor se fait en quelques étapes

Enlever le cache qui se trouve au centre du rotor puis dévisser la vis qui maintain le rotor. Utiliser pour cela le tournevis livre avec le modele. Retirer à présent le rotor de l'axe moteur.

Assurez-vous d'utiliser le bon rotor de remplacement (suivre les indications sur chaque rotor).

Problème d'utilisation

Erreur	Source	Solution
Le modele ne réagit pas aux commandes	Les piles de la décode commande ne sont pas bien placées	Vérifiez les piles
	Les piles sont vides	Changer les piles
	La batterie du modele est vide	Charger la batterie
Le modele fait des bruits étranges	Les hélices/pignons sont endommagés	Vérifier ces pieces et changer celle défectueuse
La télécommande n'est pas connectée au modele	Les piles sont trop faibles	Charger les piles
	Les piles de la décode commande sont vides	Remplacer les piles
	La batterie est endommagée	Remplacer la batterie
	Le modele est hors de portée	Revenir à proximité
Le modele n'est pas assez efficace	Les moteurs sont trop usés	Vérifier et remplaner les moteurs défectueux

N'hésitez pas à nous contacter si besoin!

D'autres informations sont disponibles sur notre site dans la partie "Service & Support".

Accessoires et pieces détachées

Art. No. Produit
ZQ0400-B zoopa Q400 Race-Quadro Batterie
ZQ0400-C zoopa Q400 Race-Quadro Hélices
ZQ0400-D zoopa Q400 Race-Quadro Protections rotor
ZQ0400-G zoopa Q400 Race-Quadro Train d'atterrissage
FCHD43 Adaptateur secteur 110-230V 5V | 500mA | USB
ZQ0400-I Pack Wifi Caméra et fixation smartphone

Garantie

Le consommateur sans engagé aucune action susceptible d'être préjudiciable au vendeur à le droit à une garantie de son produit conformément aux conditions ci-après énoncées :

»Un produit neuf qui durant un-delai de 24 mois à partir de la date d'achat,présenterait des définuts de conception ou de fabrication, ACME the game company assume un support durant toute la période. Echange ou réparation à titre gratuite. Les pieces d'usure (battery, moteurs, etc.), bénéficient d'une garantie de 3 mois maximum.

"La garantie ne s'a applique pas si le produit a fait l'objet d'une utilisation non conforme aux instructions énoncées dans cette notice.
" La garantie ne peut etre prolongee et ce meme si le vendeur propose une extension.
" Les produits ou composants qui seraient returnés à la société ACME the game company deviendraient alors sa propriété.
"La société ACME the game company se reserve le droit de facturer au client toute réparation qui pourrait dépasser le cadre de la garantie. Le client sera préalablement informé.

Les dommages qui résultat d'une influence mécanique ne sont pas couverts par la garantie.
