Produkttyp	Fertig zu fliegender Quadcopter-Drohne (RTF)
Marke	Acme Made
Modell	zoopa Q400 HUNTER
Abmessungen	320 × 320 × 88 mm
Gewicht	Ca. 103 g (ohne Akku)
Empfohlenes Mindestalter	10 Jahre und älter
Verwendung	Innen und außen (bei trockenem Wetter)
Akku	LiPo 3,7 V, 600 mAh
Fernbedienung	2,4 GHz, benötigt 2 AA-Batterien (nicht im Lieferumfang)
Reichweite	Ca. 100 Meter
Ladezeit	Ca. 60 Minuten
Integrierte Kamera	Optional (Kamerahalterung mit Aufnahme und FPV WiFi)
Flugfunktionen	Hoch/runter, Drehung, vorwärts/rückwärts, seitwärts, 360° Flip
Kamerastromversorgung	Über den dedizierten Anschluss der Drohne
Dateispeicher	Micro-SD-Karte (nicht enthalten)
FPV-Konnektivität	WiFi, kompatibel mit der App SJ W1003 FPV (iOS/Android)
Lieferumfang	Quadcopter, Fernbedienung, LiPo-Akku, Micro-USB-Ladegerät, 2 Landegestelle, Schraubendreher
Ersatzteile	Akku (ZQ0400-B), Propeller (ZQ0400-C), Rotorschutz (ZQ0400-D), Landegestell (ZQ0400-G), WiFi-Kamera-Pack (ZQ0400-I)

Häufig gestellte Fragen - zoopa Q400 HUNTER Acme Made

Wie lade ich den Akku der Drohne zoopa Q400 HUNTER?

Schließen Sie das mitgelieferte Micro-USB-Kabel an den LiPo-Akku (bereits installiert) an und stecken Sie das andere Ende in eine Stromquelle wie einen Computer oder ein Netzteil (Ref. FCHD43). Während des Ladevorgangs leuchtet die rote LED und erlischt nach ca. 60 Minuten, was anzeigt, dass der Ladevorgang abgeschlossen ist. Verwenden Sie immer das Original-Ladegerät.

Wie lege ich Batterien in die Fernbedienung ein?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, legen Sie zwei AA-Batterien (nicht im Lieferumfang) unter Beachtung der Polarität ein und schließen Sie den Deckel. Stellen Sie sicher, dass das Fach richtig verriegelt ist.

Wie montiere ich das Landegestell?

Setzen Sie die beiden Beine des Landegestells in die vorgesehenen Aufnahmen unter der Drohne. Sie rasten ohne Werkzeug ein.

Wie schalte ich die Drohne und die Fernbedienung richtig ein?

Schalten Sie immer zuerst die Fernbedienung ein, dann die Drohne. Zum Ausschalten umgekehrt: zuerst die Drohne, dann die Fernbedienung. Drohne und Fernbedienung sind werkseitig gekoppelt, es ist keine weitere Handhabung erforderlich.

Wie führe ich einen 360° Flip durch?

Drücken Sie die dafür vorgesehene Taste (Flip) an der Fernbedienung. Die Drohne führt automatisch eine vollständige Drehung um ihre Achse aus. Stellen Sie sicher, dass ein freier Raum von mindestens 3 Metern um die Drohne herum vorhanden ist.

Wie installiere und verwende ich die Kamera?

Die Kamera (optional, Ref. ZQ0400-I) wird unter der Akkuklappe angebracht und an den entsprechenden Anschluss angeschlossen. Legen Sie eine Micro-SD-Karte in die Kamera ein. Zum Aufnehmen von Fotos/Videos verwenden Sie die dafür vorgesehenen Tasten an der Fernbedienung. Für FPV WiFi laden Sie die App 'SJ W1003 FPV' herunter, verbinden Sie sich mit dem WiFi-Netzwerk der Drohne, starten Sie die App und drücken Sie auf 'PLAY'.

Wie ersetze ich einen beschädigten Rotor?

Entfernen Sie die Abdeckung in der Mitte des Rotors, schrauben Sie die Schraube mit dem mitgelieferten Schraubendreher heraus, nehmen Sie den Rotor von der Achse ab. Setzen Sie den neuen Rotor ein und achten Sie auf die Farbe (vorne orange, hinten weiß) und schrauben Sie ihn fest. Verwenden Sie nur kompatible Ersatzpropeller (Ref. ZQ0400-C).

Was tun, wenn die Drohne nicht auf die Befehle reagiert?

Überprüfen Sie zuerst, ob die Batterien in der Fernbedienung richtig eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass der Akku der Drohne geladen und richtig angeschlossen ist. Wenn das Problem weiterhin besteht, prüfen Sie, ob Sie sich in Reichweite (ca. 100 m) befinden und ob die Fernbedienung vor der Drohne eingeschaltet wurde.

Wie pflege ich den LiPo-Akku, um seine Lebensdauer zu verlängern?

Trennen Sie den Akku nach Gebrauch von der Drohne. Lagern Sie ihn mit einer Kapazität von mindestens 85 % an einem trockenen Ort zwischen 15 °C und 25 °C. Laden Sie ihn alle 3 Monate nach, wenn Sie ihn nicht verwenden. Laden Sie niemals einen aufgeblähten oder verformten Akku.

Wo finde ich Ersatzteile oder Zubehör?

Ersatzteile sind unter folgenden Referenzen erhältlich: Akku (ZQ0400-B), Propeller (ZQ0400-C), Rotorschutz (ZQ0400-D), Landegestell (ZQ0400-G), Netzteil (FCHD43) und WiFi-Kamera-Pack (ZQ0400-I). Kontaktieren Sie den ACME-Kundendienst oder besuchen Sie deren Website für weitere Informationen.

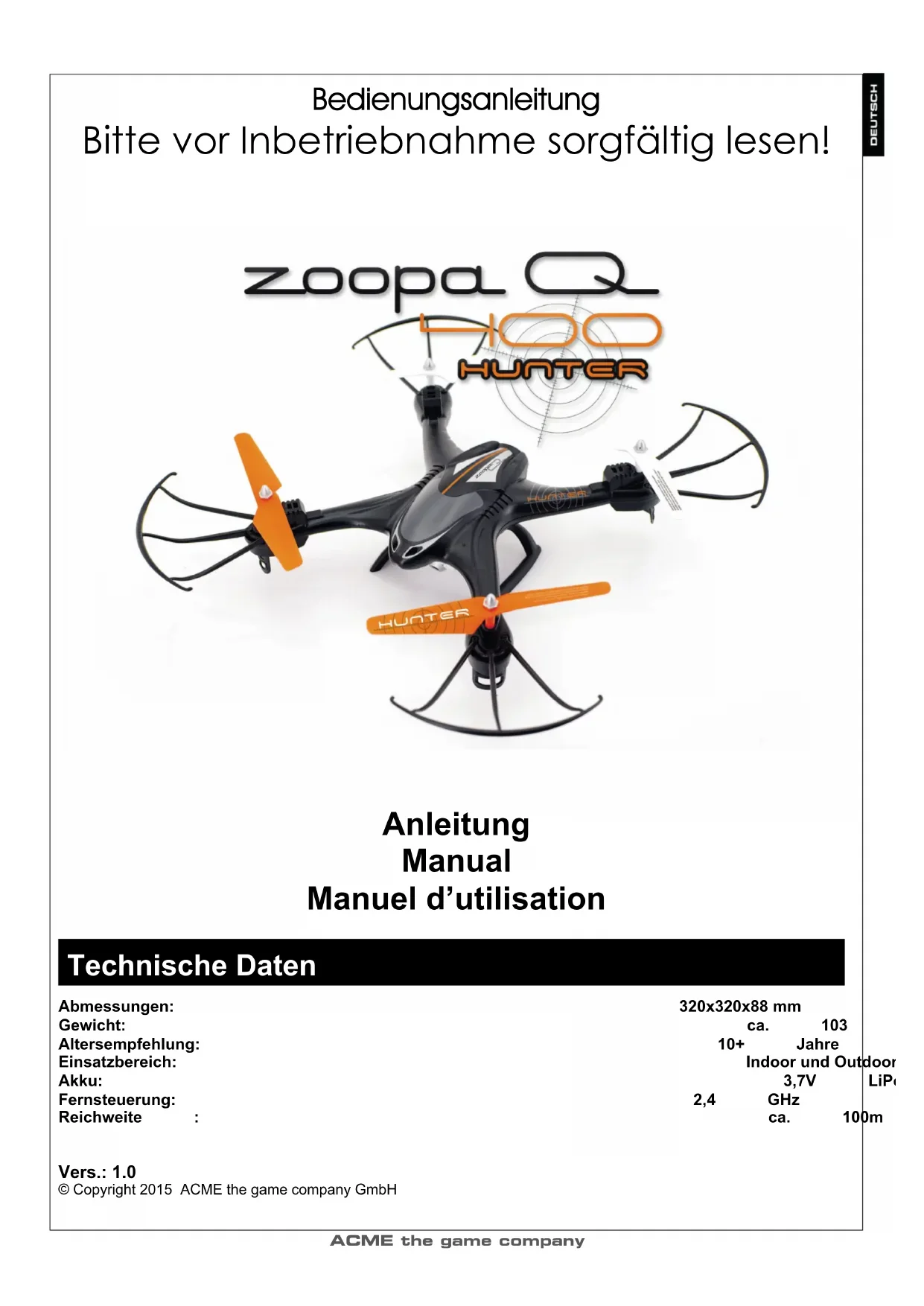

BEDIENUNGSANLEITUNG zoopa Q400 HUNTER Acme Made

Bitte vor Inbetriebnahme sorgfältiglesen!

Anleitung

Manual

Indoor und Outdoor 3,7V LiPo

2,4

GHz

ca.

100m

Vers.: 1.0

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLAGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICTD DAS MODELL
• IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KONNEN.

LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEM KUNDENDIENST-MITARBEITERN DURCHFUHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbruck Germany

Tel: [phone]

[e-mail]/oderhttp://www.ACME-online.de

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr. Laden Sie LiPo Akkus nur unter Aufsicht.

Unterbrechen Sie den Ladevorgang sollensich der LiPo-Akku aufblahen oder verformen!

Lagern Sie LiPo-Akkus bei 15-25°C.

Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50^ C

Nicht kurzschreiben, nicht ins Feuer werfen!

Verwenden Sie stets Original-Akkus.

• Verwenden Sie nur den originalen LiPo-Akku
• Wenn sich der Akku verformt, verfürbt oder weich wird, damit dieser nicht mehr verwendet werden.
  Lagern Sie den Akku bei Temperaturen zwischen 15^ und 25^ an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen
• Unzugänglich für Kinder und Tiere lagern
  Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen konnen
• Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage
• Jegliche mechanische Belastung vermeiden und nicht öffnen
• Sollten Gase oder Flüssigkeiten aus dem Akku austreten, darüber Sie nicht mit dem Akku in Kontakt kommt
• Jeder unsachgemäß Gebrauch kann zu gesundheitlichen Problernen führen
• Entsorgen Sie verbrauchte Akkus sach- und fachgerecht
• Der Akku darf nicht tiefentladen werden

CE Deklaration

Hiermit erklären wir, dass these Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem LiPo Akku betrieben. Bringen Sie verbrauchte Akkus zu einer davon vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in thisem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten beschagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu ihrer nthchen Sammelstelle (bzw. Recyclinghof).

Nicht geeignet fur Kinder unter 3 Jahren! Enthalt verschluckbare Kleinteile! Empfohlen ab 10 Jahren!

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb besteht!

1x Quadrokopter

1x 2,4GHz Fernsteuerung (optional Smartphone Halter)

1x LiPo Akku 600 mAh / 3,7 V

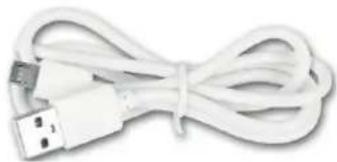

1x Micro USB-Ladekabel

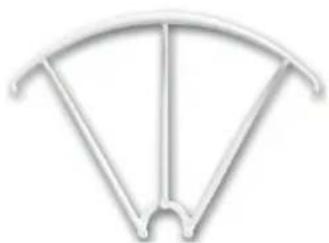

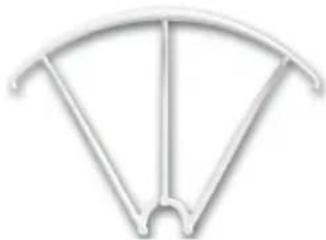

4x Propeller Schutz

2x Propeller A 2x Propeller B

1x Bedienungsanleitung
1x Schraubendreher
2x Landegestell

Für den Betrieb benötigen Sie 2 Stück AA-Batterien

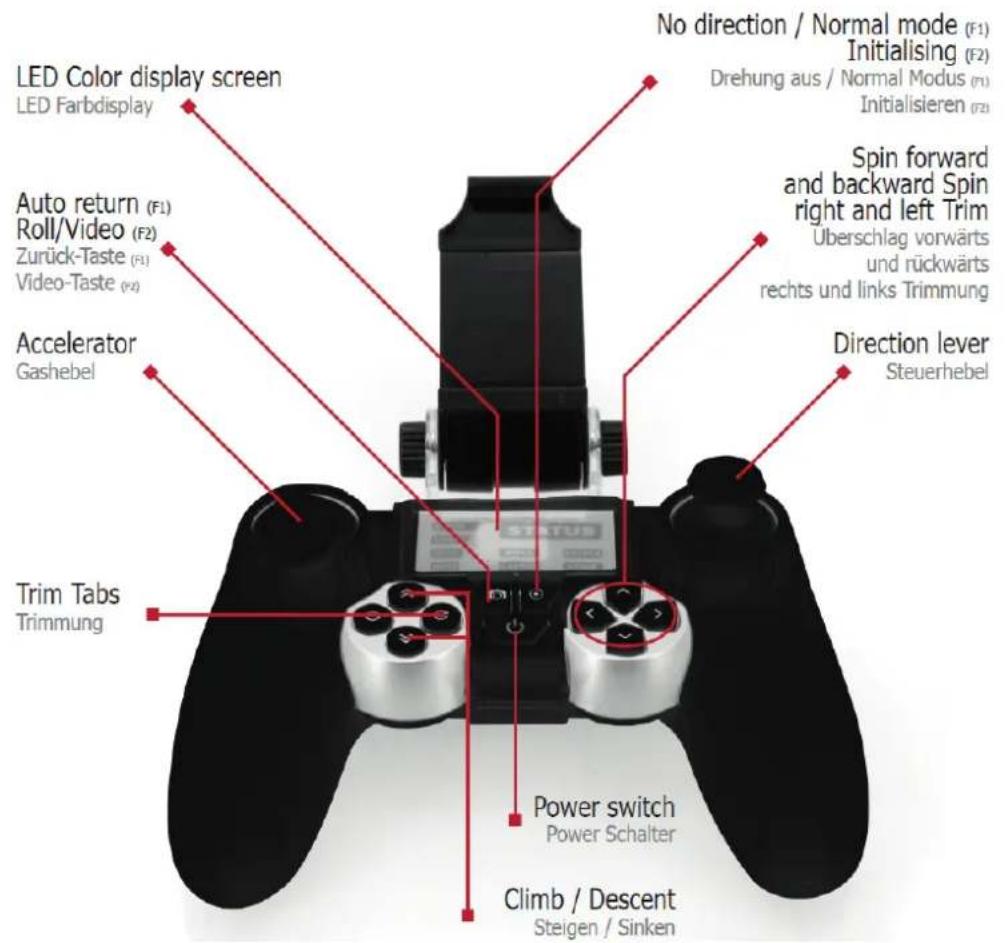

Aufbau und Funktionen der Fernbedienung

Erste Schritte und Informationen

Lesen Sie die Anleitung vollständig durch.

Bei dem Quadrokopter handelt es sich um ein RTF (Ready-to-Fly) Modell.

Zur Inbetriebnahme werden lediglich 2x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

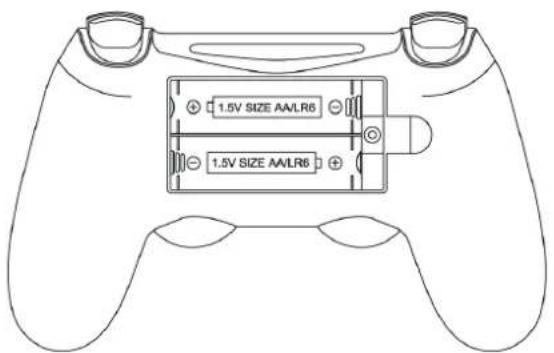

Öffnen Sie dazu das Akkufach auf der Rückseite der Fernsteuerung und legend die Batterien gemäß der Abbildung ein. Verschließlich Sie wieder das Akkufach.

ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.
Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt fur Schritt, um eine sachgemäße Handhabung zu gewährleisten.

Laden des Akkus

Der mitgelieferte LiPo Akku (bereits im Flugmodell eingelegt) wird durch das enthaltene USB-Kabel aufgeladen.

Steen Sie nun das Ladekabel in eine USB-Quelle, z.B. Ihr Computer.

Alternative kann das Ladekabel auch mit einem USB-Netzteil betrieben werden.

(Art. Nr. FCHD43).

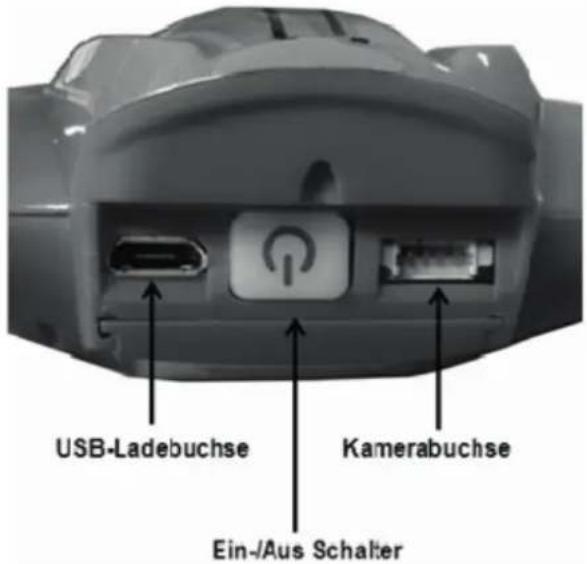

Verbinden Sie den Micro-USB-Stecker mit der passenden Buchse am Quadrokopter. Achten Sie auf die Richtung und den festen Sitz des Steckers. Die LEDs am Quadrokopter leuchten rot.

Der Ladevorgang kann ca. 60 Minuten tauern.

Wenn der Akku vollständig geladen ist, erlischt die rote Beleuchtung.

Verwenden Sieitte nur original Akkus. Akkus anderer Hersteller konnen herein falscher Polaritat eine abweichende Leistung aufweisen, die die Flugeigenschaften erheblich verändern. Eine falsche Polung führt zur Beschädigung des Modells.

Es sind nur noch weniger Schritte notwendig um mit dem ersten Flug zu starten.

Stecken Sie die beiden Landegestell (Kufen) in die darauf vorgesehenen Aufnahmen an der Unterseite des Modells.

Einlagen und Verbinden des Akkus

Schieben Sie den Akkufachdeckel zur Hinterseite des Quadrokopters. Öffnen Sie nun den Akkudeckel des Modells.

Achten Sie beim Anschluss des Akkus an das Modell auf die richtige Polung!

Legen Sie den Akku in das Fach und verstauen die Kabel, so dass diese nicht geknicht oder eingeklemmt werden. Stecken Sie den Akkustecker in die darauf vorgesehene Buchse (vorhandene Führung), achten Sie auf die richtige Polung. Verschlieben Sie danach das Akkufach wieder.

Schalten Sie immer zuerst die Fernsteuerung an und danach das Modell! Ausschalten: erst das Flugmodell, dann die Fernsteuerung!

Aus der Verpackung hereaus sind Fernsteuerung und Flugmodell bereits miteinander gebunden. Dieses bedeutet das Fernsteuerung und das Modell flugfertig sind.

Erste Versuche und Flughinweise

Bevor Sie ihre ersten Flugversuche machen acht den Sie darauf, dass sich keine weiteren Personen oder Tiere in unmittelbarer Naine befinden.

Halten Sie sich eine Fläche von 3x3 Metern frei!

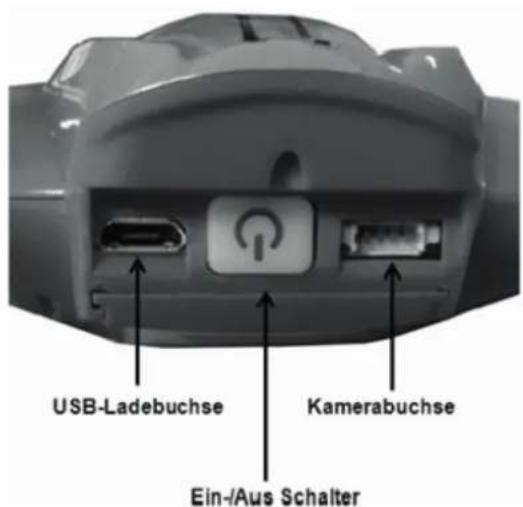

Schalten Sie das Modell über den Ein-/Aus Schalter ein an der Rückseite ein.

Stellen Sie den Quadrokopter auf eine ebene Fläche.

Die entsprechenden Rotorfarben dieren der einfacheren Orientierung während des Flugs. Stellen Sie sich ca. 2 Meter hinter das Modell und machen Sie sich mit den Funktionen vertraut, die Ihnen auf der)nachsten Seite beschreiben werden.

Schalten Sie das Modell bei einem Nichtgebrauch über den Ein-/Aus Schalter wieder aus.

Geben Sie zunachst nur sehr weniger Gas, um die Funktion der Rotoren zu testen.

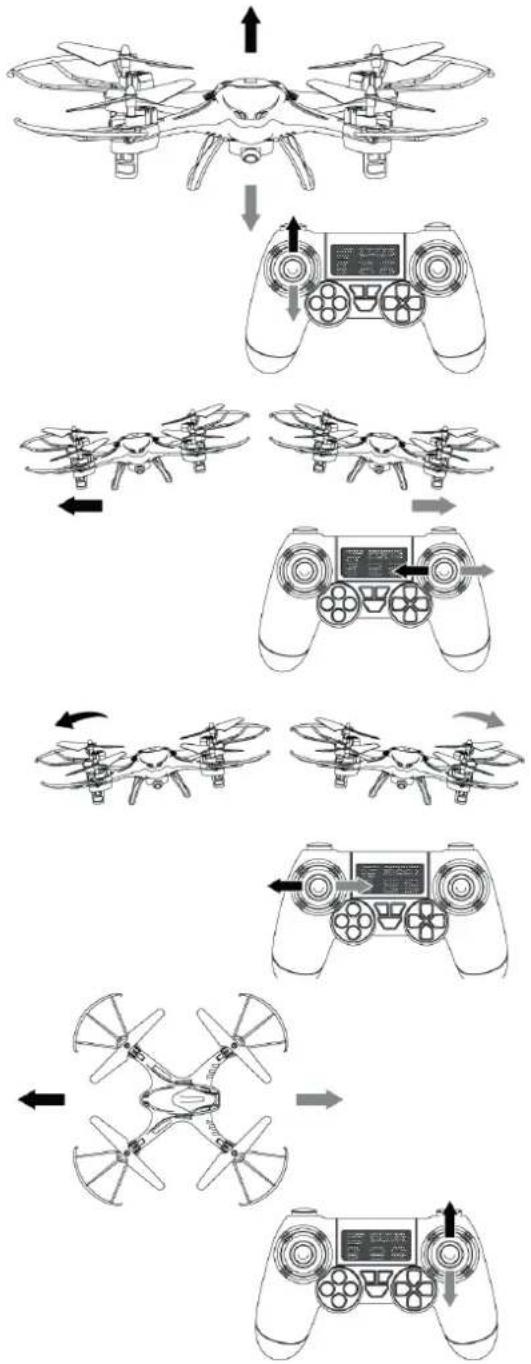

Steigen / Sinken

Bewegen Sie den Gashebel (links) nach oben, um das Modell steigen und ab um das Modell sinken zu halten

Rechts / Links

Bewegen Sie den Hebel (rechts) nach links oder rechts, um das Modell nach links oder rechts schwenken zu halten

Drehung

Bewegen Sie den linken Hebel nach links oder rechts, um das Modell um die eigene Achse zu drehen

Vorwärts/Rückwärts

Bewegen Sie den Hebel (rechts)
nach oben oder unter, um nach Vorne oder Hinten zu fliegen

360^ Flip Funktion

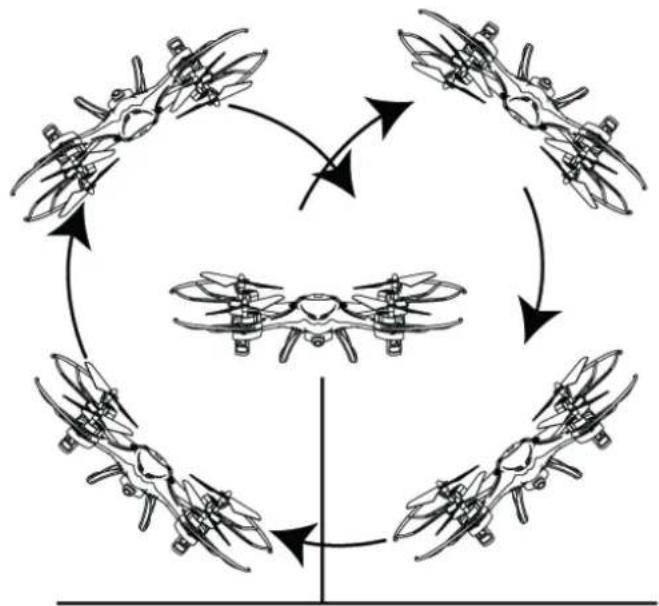

Sobald Sie mit der Steuerung vertraut sind, konnen Sie einen Flip ausführren. Stellen Sie zunachst sicher, dass das Modell mindestens 3m Höhe erreicht hat. Drücken Sie nun die Flip- Taste auf der Fernbedienung und bewegen danach den rechten Hebel in eine gewünschteichtigung, um einen Flip auszufahren.

Kamera Funktion (optional; nicht enthalten)

Video- und Foto Aufnahme

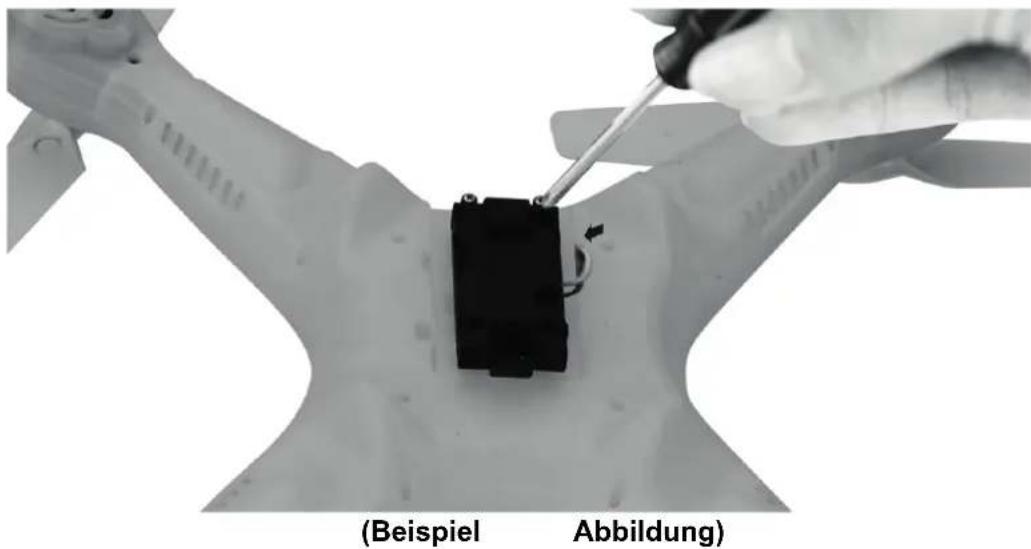

Das Modell verfügbar über eine Vorrichtung um eine optionale Kamera zu befestigen. Diese wird unter der Akkufachklappe geschraubt.

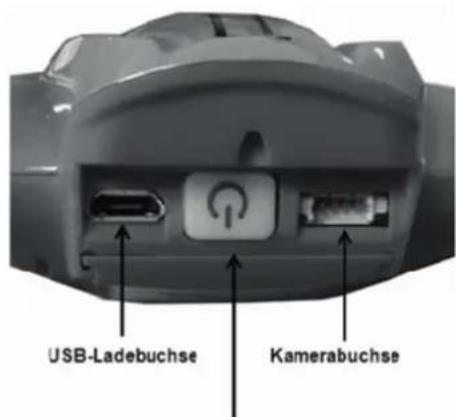

Zusätzlich muß das Kabel in die Buchse am Flugmodell gesteckt werden.

Das Auslösen der Kamera erfolgt über die Fernsteuerung.

Schieben Sie vorsichtig die Micro-SD-Speicherkarte in das Kameramodul ein. Schalten Sie das Modell ein. Die LED am Kameramodul leuchtet durchgehend Blau. Sollte die rote LED durchgehend blinken, ist entweder keine Speicherkarte eingelegt oder diese verfügt nicht über genugend Speicherplatz.

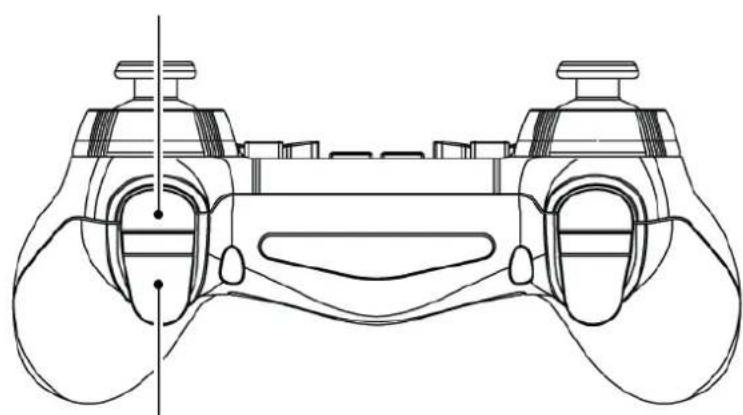

Um ein Foto aufzunehmen, betätigen Sie den Foto-Knopf (hinten rechts). Die rote LED leuchtet kurz auf. Um ein Video zu starten, drücken Sie den Video-Knopf (vorne rechts). Wahrend der Aufnahme leuchtet die LED durchgehend Rot. Um die Aufnahme zu stoppen, drücken Sie die Videotaste erneut. Die LED schaltet sich dann ab.

Ein-Aus Schalter

Auslesen der Videodaten (MS Windows)

Festplatten

Geräte mit Wechselmedien
DVD-RW-Laufwerk (E:)

Die Videos können über einen einfen und schllen Weg am Computer angezeigt werden.

Wir empfehlen als Player den "VLC Player" (Freeware, kostenfrei)

Diesen können Sie über das Internet unter www.vlc-player.org herunterlagen.

Verbinden Sie den USB-Kartenleser mit dem Computer, stecken Sie die Speicherkarte ein.

Die Speicherkarte wird vom PC als Wechseldatenträger Medium erkannt und Sie konnen die Daten nun auf Ihr Computer speichern.

Kamera Steuerung / FPV WiFi

Zusätzlich über die Steuermöglich der Kamera über die Modellfernsteuerung ist das Kamera Modul mit einem Wifi FPV Videoübertragsungssystem ausgestattet.

Damit konnen Sie das Videobild live auf Ihrem mobilen Endgerat (Smartphone / Tablet) betrachten.

Das kostenfreie App wird für die Betriebssysteme iOS und Android angeboten.

Gehen Sie folgt vor:

-Melden Sie sich auf Ihrmobilen Endgerät im App Store an
-Suchen Sie nach „SJ W1003 FPV"
-Laden Sie sich das App runter
-Schalten Sie den Quadrokopter (die damit verbundene Kamera) ein

-Auf Ihr demobilen Endgerät in die Einstellungen / WiFi Verbindung geh
-Netzwerk ,SJ W1003 FPV...“ aufwahlen

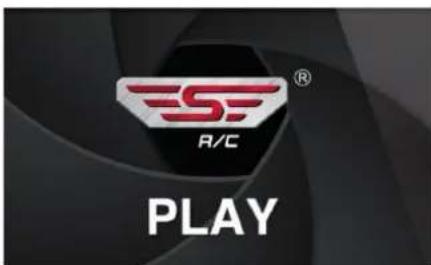

-Öffnen Sie das App, über den Play Button wird Ihnen das Live-Bild angezeigt.

Die Flugsteuerung des Quadrokopter der App ist nicht aktiv

Akku Pflege

Für eine large Lebensdauer des enthaltenen Akkus befolgen Sieitte nachstehende Punkte:

• das Flugmodell nie eingeschaltet lagern, beim Nichtgebrauch immer ausschalten
• das Modell nur mit geladenem Akku lagern (min. zu 85% )
• die Verbindung vom Akku zum Flugmodell trennen
  Lagerung nur bei Zimmertemperatur
• den Akku regelmäßige alle 3 Monate nachlagen, auch wenn das Flugmodell nicht genutzt wird

Wenn these Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden.

Dieses ist grundsätzlich bei LiPo-Akkus physikalisch bedingt.

Propeller wechseln

Ein Wechsel des Propellers ist mit weniger Schritten getan.

Drehen Sie dazu die Schraube mit dem beiliegenden Schraubendreher aus der Propellerkappe hers aus und entfern den sie ab. Ziehen Sie danach den Propeller von der Achse ab.

Achten Sie beim Aufstecken des neuen Propellers, darauf das Sie den richtigen Propeller

(Drehrichtigung A oder B) verwenden und die Antriebsauchse mit dem Motorzahnrad verbunden ist.

Drehen Sie danach die Schraube der Propellerkappe wieder Handfest auf der Motorwelle fest.

Drehrichtung im Uhrzeigersinn (Propeller A): links vorne und rechts halten

Drehrichtung gegen den Uhrzeigersinn (Propeller B): rechts vorne und links halten

Ersatz- und Zubehörteile

Artikelnummer	Kurzbezeichnung
ZQ0400-B zoopa	Q400 Race-Quadro Akku
ZQ0400-C zoopa	Q400 Race-Quadro Propeller Set
ZQ0400-D zoopa	Q400 Race-Quadro Propeller Schutz
ZQ0400-G zoopa	Q400 Race-Quadro Kufen Set
FCHD43 Netzeil	110-230V 5V | 500mA | USB
ZQ0400-I Wifi Pack	Kamera und Smartphone Halter

Gewährleistung und Garantie

Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkafer eine Gewährleistung zu den nachstehenden Bedingungen eingeräumt:

» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät kostenlos ausgetaucht oder repariert. Für Verschleißsteile (z. B.: Akkus, Motoren usw.) gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» These Gewährleistung gilt nicht, sowieit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung beruht.
» These Gewährleistung erstreckt sich nicht auf vom Kunden selbstbrachte Leistungen.
» Gewährleistungsansprüche sind�始n Nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlangert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, besteht sich ACME the game company vor, dem Kunden den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.

Schäden durch mechanische Einwirkungen (Absturz) oder Umbauten sind von der Gewährleistung ausgeschlossen.

Service & Support

Tel.: [phone]

E-Mail: [e-mail]

Web: www.acme-online.de

Geräte mit Wechselmedien

Tel.: [phone]

E-Mail: [e-mail]

Web: www.acme-online.de
