MODE D'EMPLOI TE 7888.653 Rittal

4 Composition de la livraison 4 5 Caractéristiques techniques 5

Remarques relatives à la documentation

5 - Certification CE 5 5 - Conservation des documents 5 5 - Symboles utilisés 5

6-7 Consignes de sécurité 6-7 7 Utilisation correcte de l'appareil et restrictions 7

8 Montage

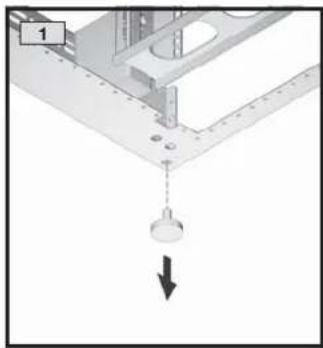

8 - Réglage à niveau 8 8 - Réglage en profondeur des plans de montage 8

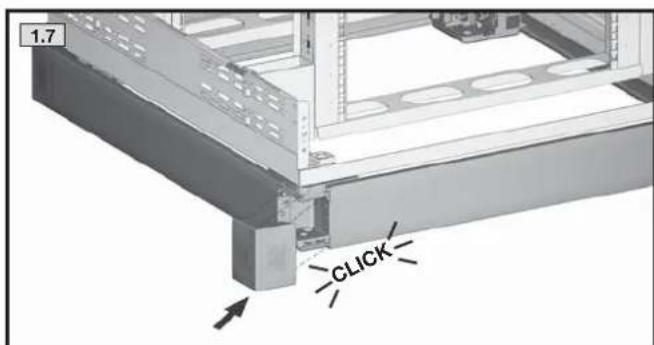

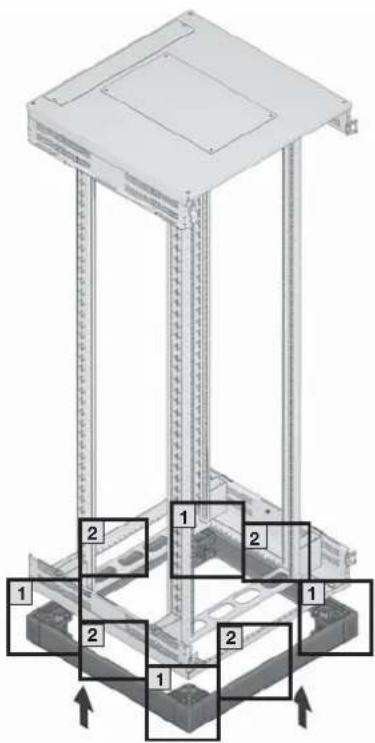

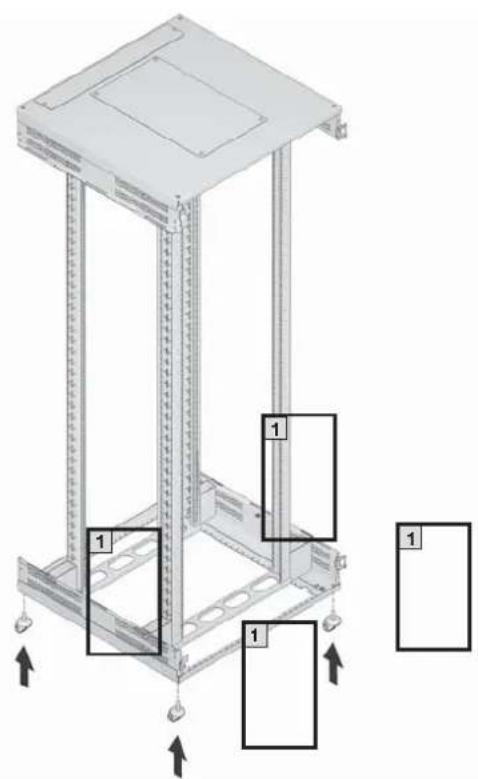

0 - Libération des introductions de câbles 8 - Montage des roulettes 9 2 - Montage du socle Flex-Block 10 3 - Fixation au sol 11 4 - Ventilation passive et active 12

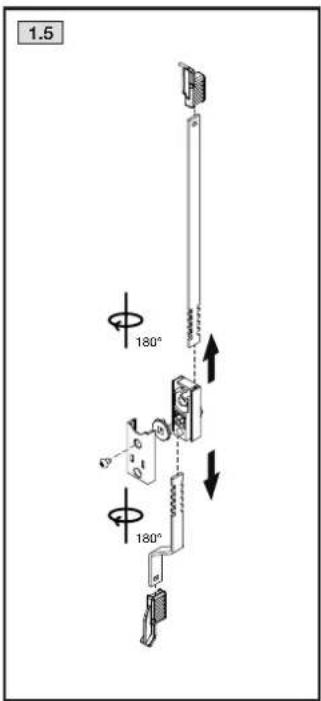

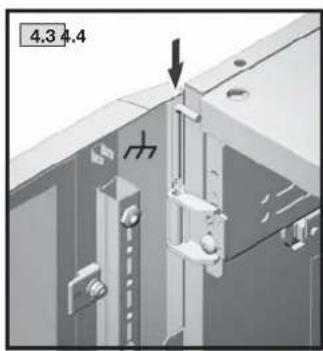

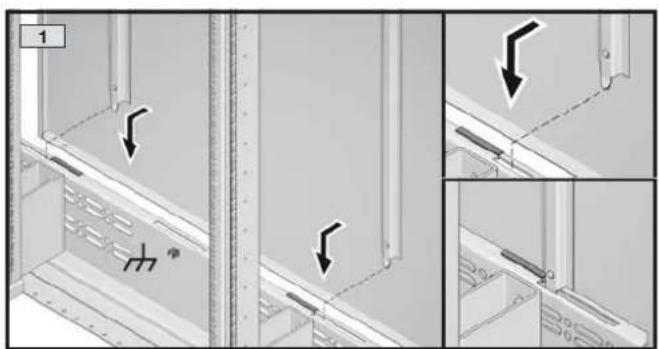

6 - Montage du chemin de câbles 13 7 - Montage des panneaux latéraux 14 7 - Inversion du sens d'ouverture de la porte 15-16 - Démontage de la poignée coquille 17 - Montage de la poignée Ergoform-S 17 - Kit de crémones 17 - Remplacement du logo 17 - Aménagement intérieur 18

Garantie 19

Adresses des services après-vente 19

Plage de température de fonctionnement : +15°C à +45°C

Plage de température de stockage : -20°C à +80°C

D EN F

La notice de montage s'adresse à toutes les personnes qui possèdent la formation technique suffisante pour le montage, l'installation sur site et le raccordement d'armoires électriques selon les normes électriques, électroniques, mécaniques et pneumatiques en vigueur.

La notice d'utilisation s'adresse aux opérateurs et aux spécialistes formés pour la maintenance électrotechnique.

Certification CE

Les informations pour la conformité CE de nos baies figuent sur notre site Internet www.ritaul.fr.

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Symbole indiquant une action à effectuer : Le pictogramme en caractère gras indique que vous devez exécuter une action.

Danger!

Risque de blessure grave, voire mortelle.

Attention!

DANGER éventuel pour le produit et l'environnement.

Remarque :

Informations utiles et particularités.

Déballage et transport

Attention, la baie TE 8000 est lourde à l'avant et peut basculer. Deux personnes, au minimum, sont nécessaires pour le transport et le déballage de la baie. Le non-respect de cette consigne peut entraîner des blessures conséquentes et/ou des dommages matériels.

Milieu ambient

Attention, la baie TE 8000 est exclusivement destinée à une mise en œuvre dans des environnements protégés et en intérieur; ne pas l'utiliser en extérieur dans des environnements sévères.

Veuillez également respecter les indications du fabricant pour les composants à intégrer. Il faut, en particulier, tenir compte des paramètres ambiants comme la température, l'humidité de l'air (sans condensation) et les exigences vis-à-vis de l'air ambiant.

Attention, dans le cas de l'installation d'équipements électriques ouverts ou partiellement ouverts sur un site où certaines surfaces sont facilement inflammables,

alors la baie TE 8000 doit être équipée de plaques passe-cables étanches.

Réglage 19

Attention, risque du aux appareils qui chutent. Aucun appareil ne doit être installé sur les montants 19' lors du réglage de ceux-ci. Le non-respect peut entraîner des blessures graves et/ou des dommages sur les appareils.

Stabilisation des baies

Des mesures de stabilisation sont conseillées ou nécessaires en fonction du lieu d'implantation et/ou de la configuration de la baie.

Équipement des baies

L'installation des appareils doit correspondre aux différentes règles pour l'installation d'appareils électriques et d'appareils de traitement des données. L'installation doit être effectuée uniquement par du personnel formé et qualifié qui possède l'habilitation requise. L'implantation de tous les composants devrait être définie avant d'équiper la baie TE 8000. Les facteurs des différents composants comme la masse, l'accessibilité ainsi que les besoins d'alimentation électrique, de température et de circulation d'air ont une influence sur l'ordre et le lieu d'implantation.

des composants dans la baie.

Placer toujours les composants les plus lourds dans le bas de la baie TE 8000. Cela augmente la stabilité.

Le montage et le démontage des équipements ou des composants d'une masse supérieure à 22,5 kg nécessitant au moins deux personnes. Il faut que tous soient fixés conformément ou à une implantation fiable de tous les composants et équipements de la baie. Les baies TE 8000 doivent toujours être obturées par des panneaux latéraux propres avant leur mise en service.

Prudence avec les composants et les tablettes d'appareillage extensibles

Pour éviter les blessures ou les dommages matériels, il faut stabiliser convenablement la baie TE 8000 avant de sortir un composant ou une tablette d'appareillage de la baie. Sortir un seul composant ou une seule tablette d'appareillage. La baie peut devenir instable lors de la sortie simultanée de plusieurs composants.

D EN F

Utilisation correcte de l'appareil

Intégration d'appareils / exploitation selon la norme EN 60950 :

Les baies IT Rittal servent à intégrer et à exploiter des dispositifs électriques du secteur des télécommunications et de l'informatique, y compris le câblage nécessaire pour cela. Les composants à intégrer sont conformes au règlement pour les composants électroniques selon le standard CEI 60297-1/2 ou ETS 300 119-3.

Limites de l'utilisation autorisée

N'est pas prévue l'intégration de TGBT selon la norme CEI 61439, la réalisation d'une protection contre les contacts accidentels de composants intégrés ou l'intégration de composants électriques sans sécurité intrinsèque.

Les indications pour l'équipement de la baie qui figurent dans la notice, en particulier pour la stabilité, doivent être respectées.

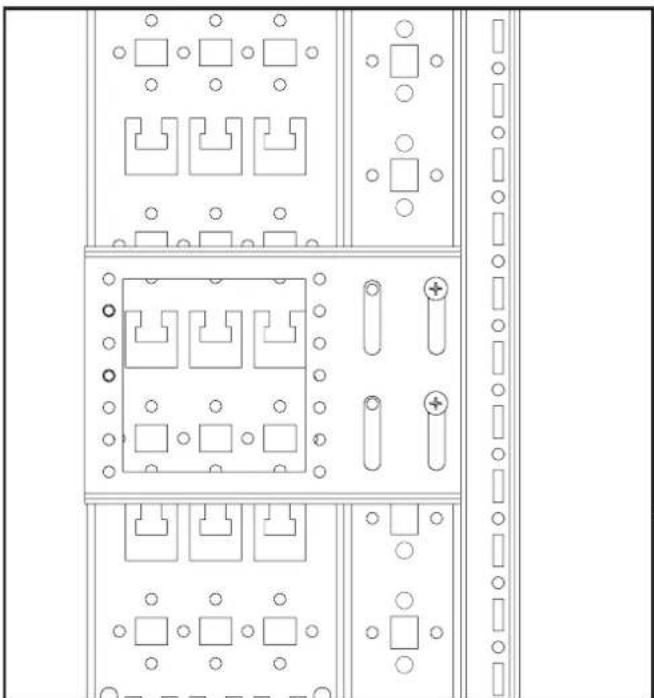

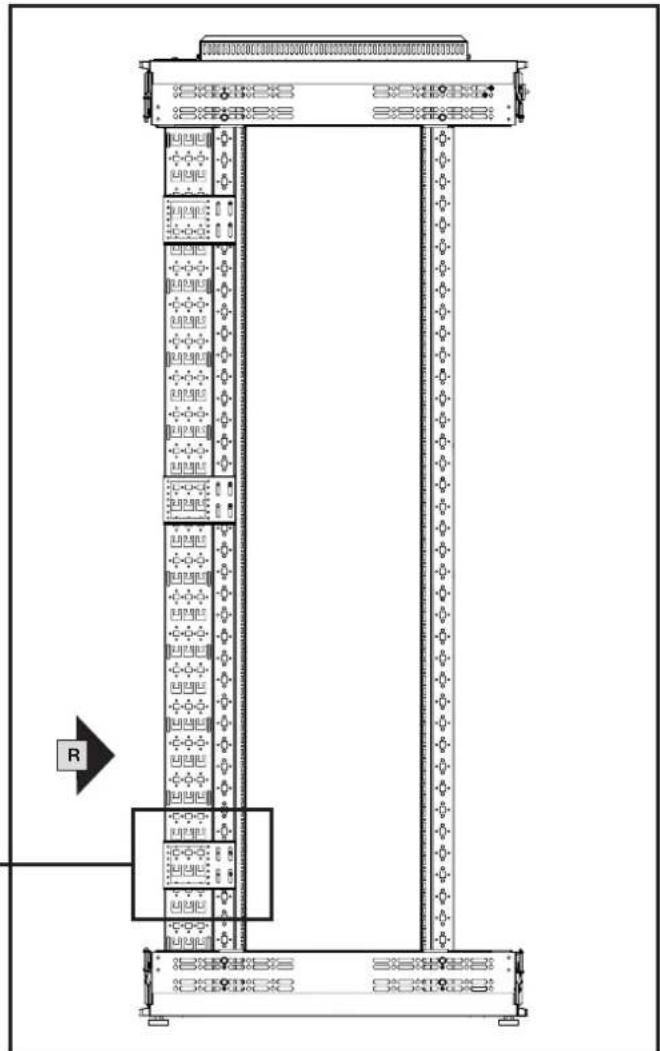

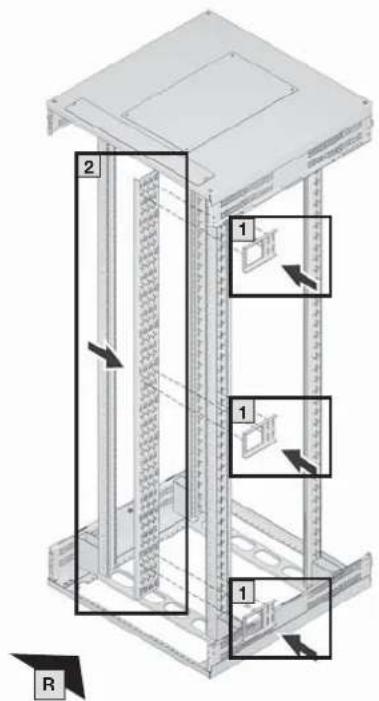

Pour le réglage en profondeur, ne sélectionner qu'un seul plan de montage (A/B) à la fois!

7000.672

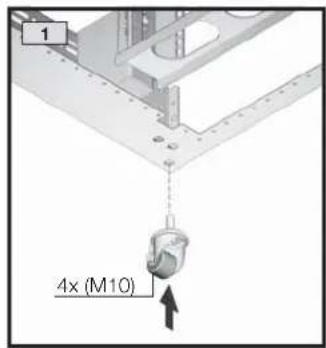

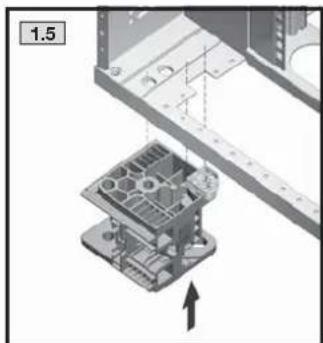

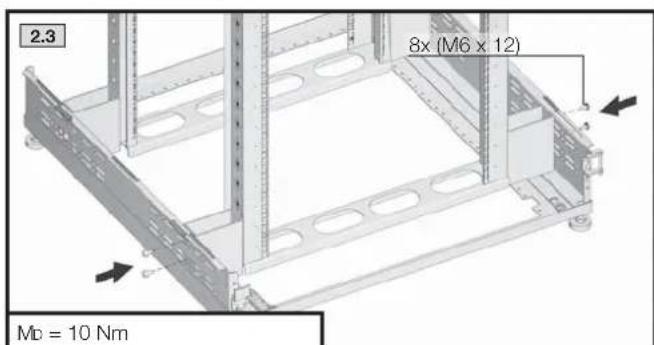

Montage des roulettes

8100. XXX 8200. XXX

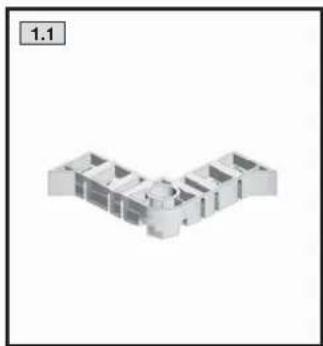

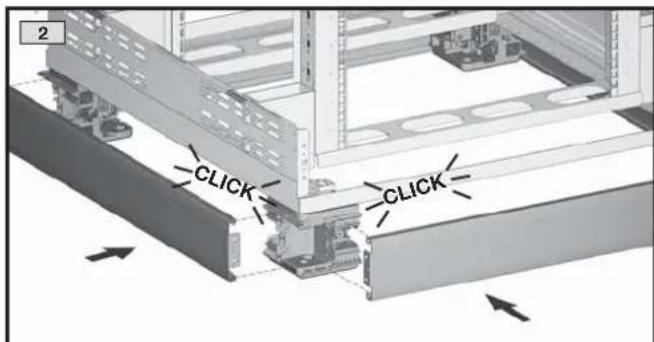

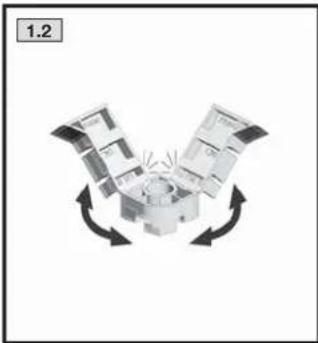

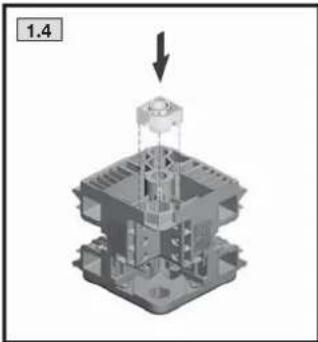

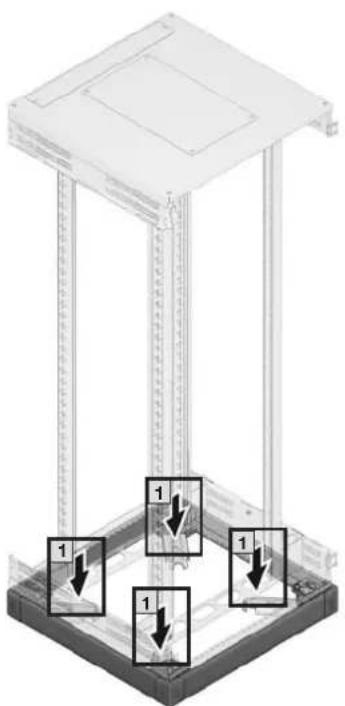

Montage Flex-Block-Sockel Fitting the Flex-Block base/plinth Montage du socle Flex-Block

SW8012

Base mounting

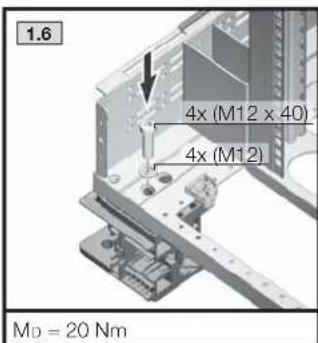

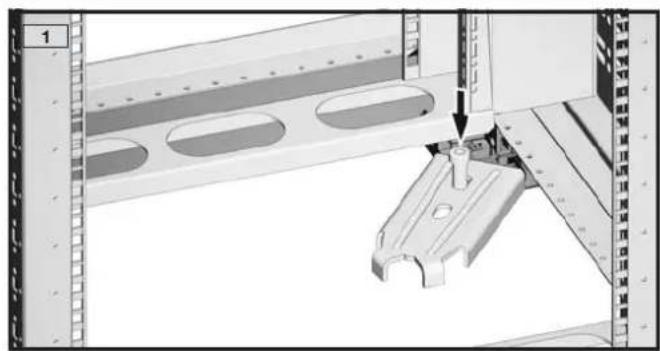

Fixation au sol

2817.000

TX25SW

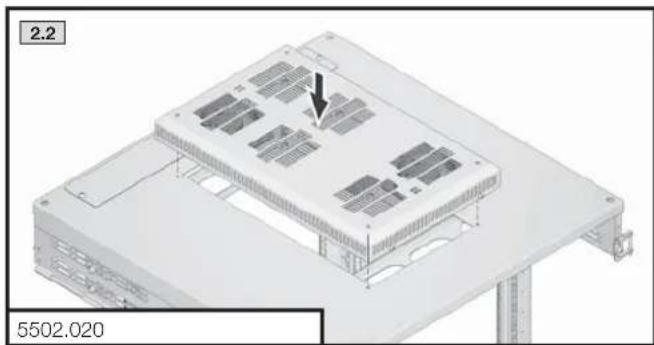

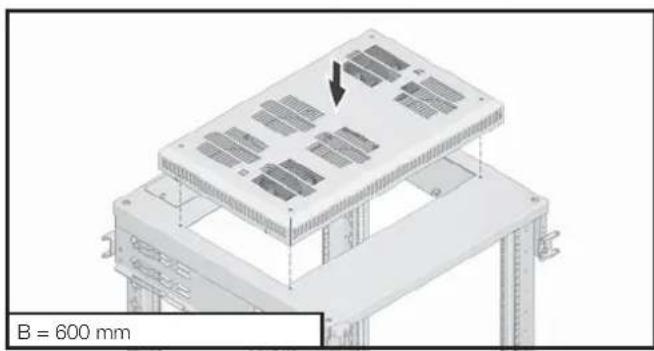

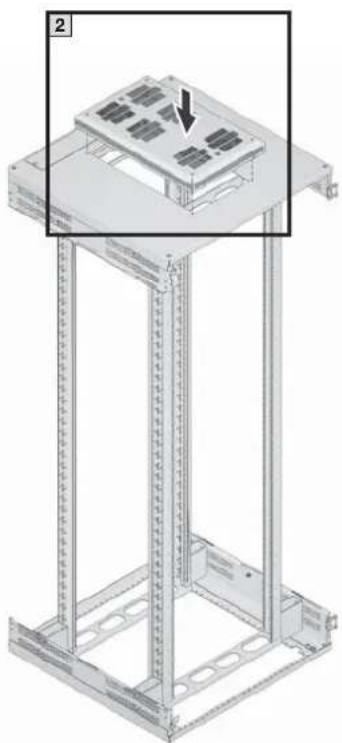

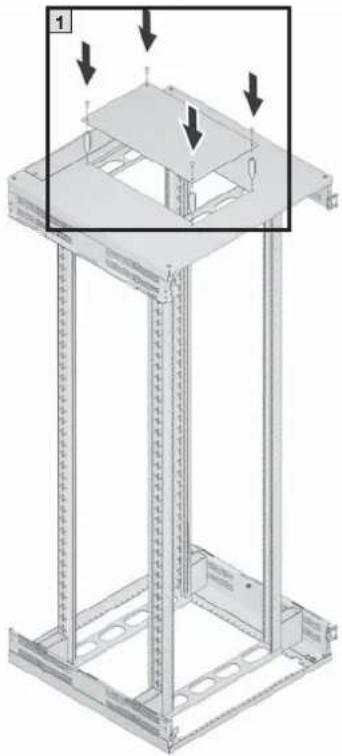

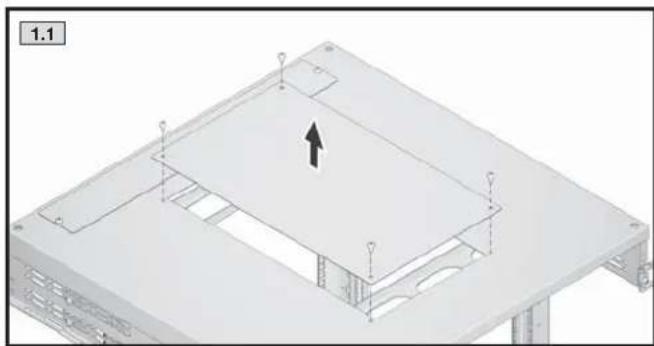

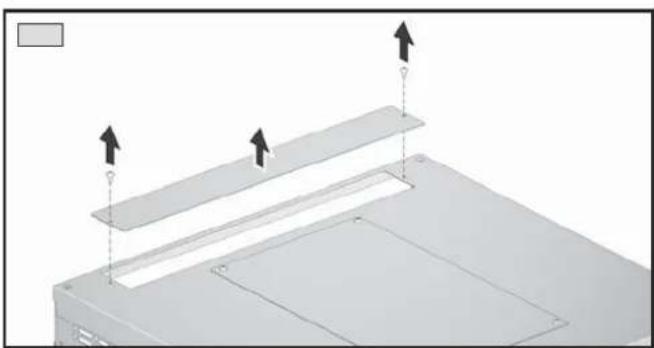

Ventilation passive et active

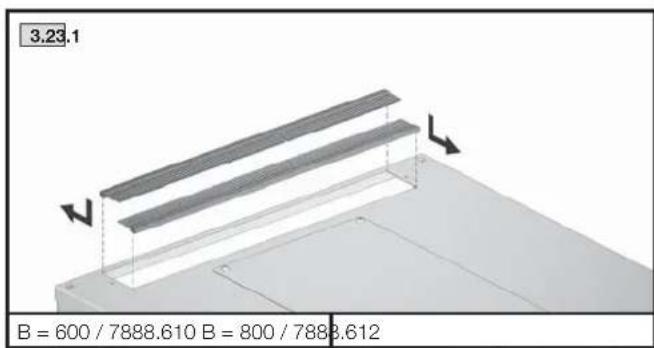

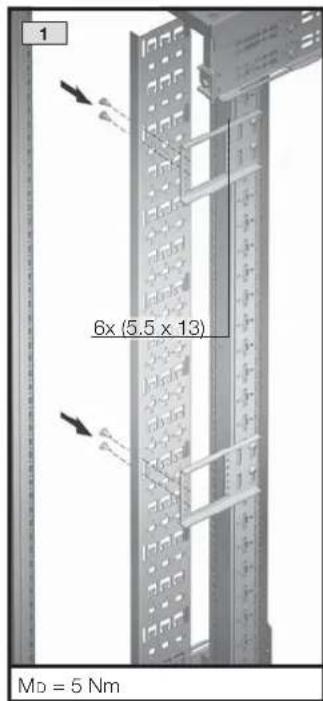

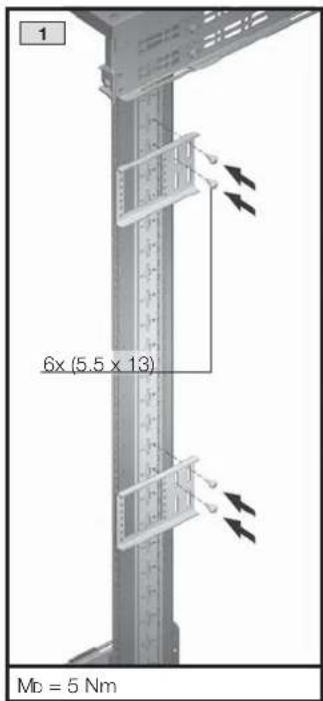

Montage Chemin de Câbles

Montage du chemin de câbles

7000.685

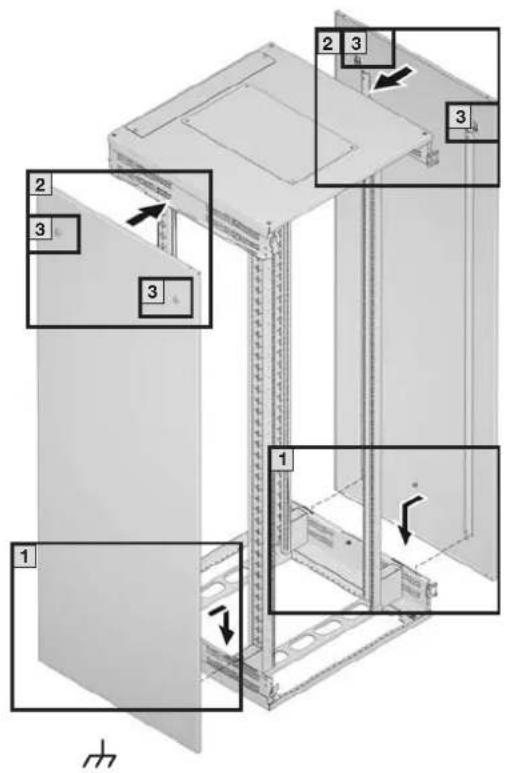

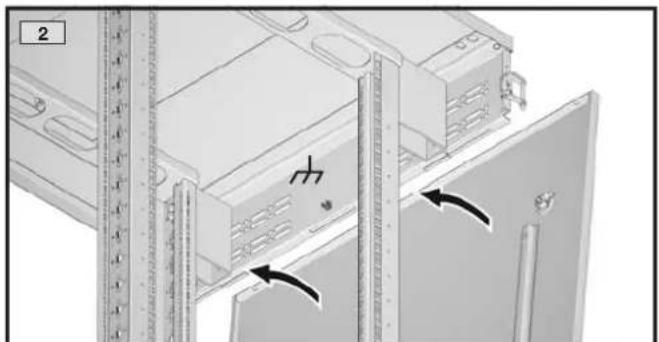

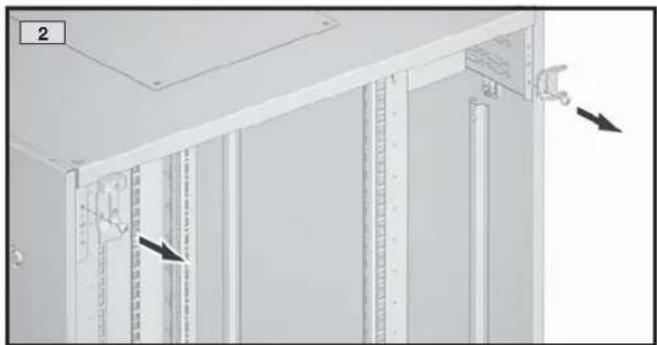

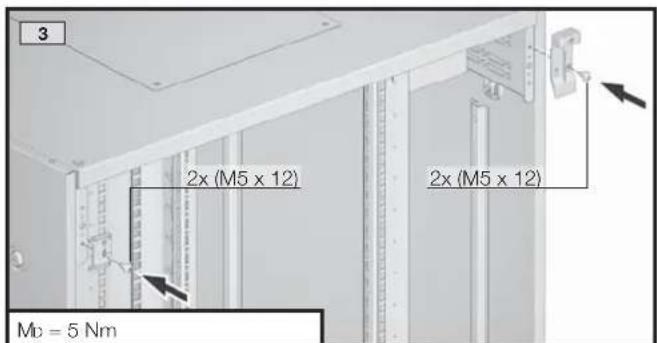

Montage des panneaux latéraux

TX30

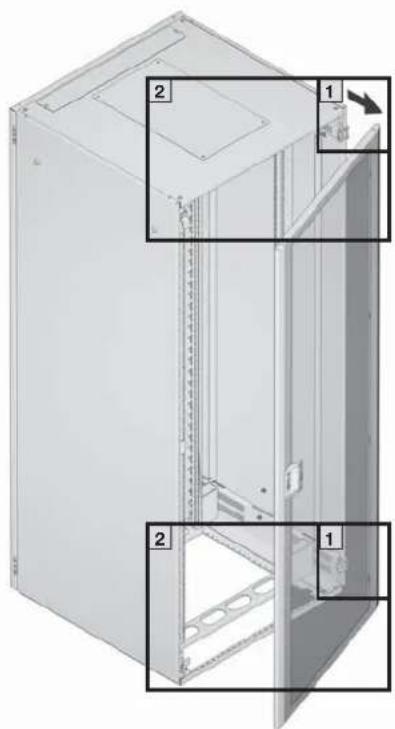

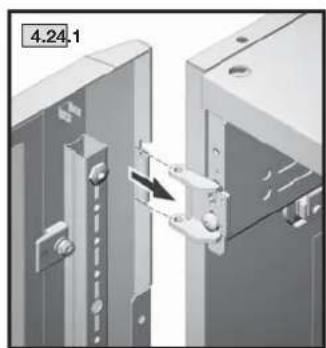

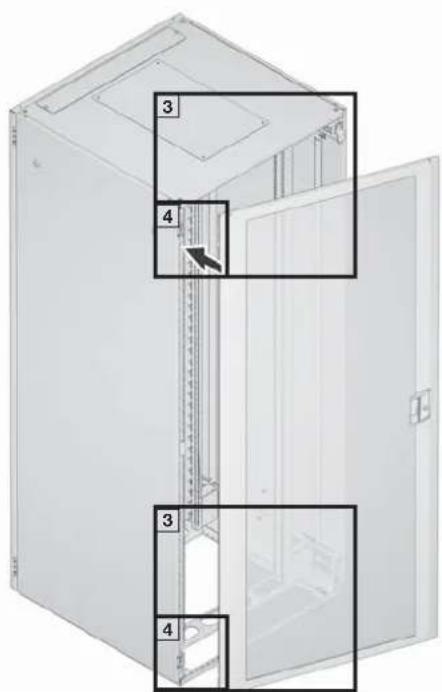

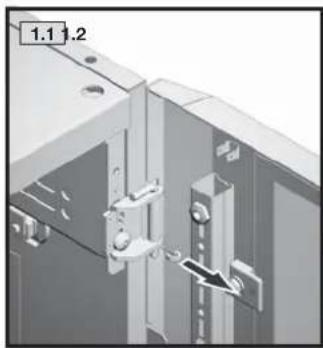

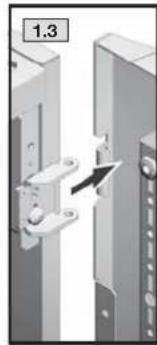

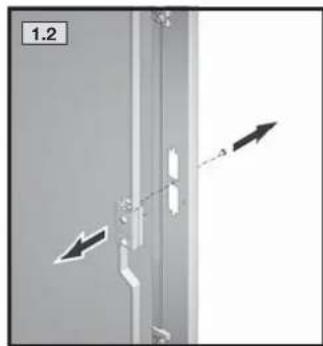

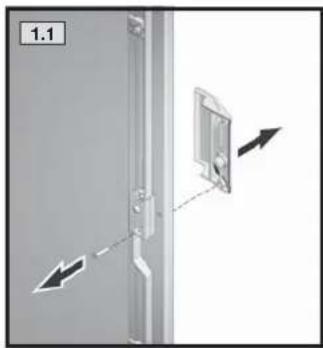

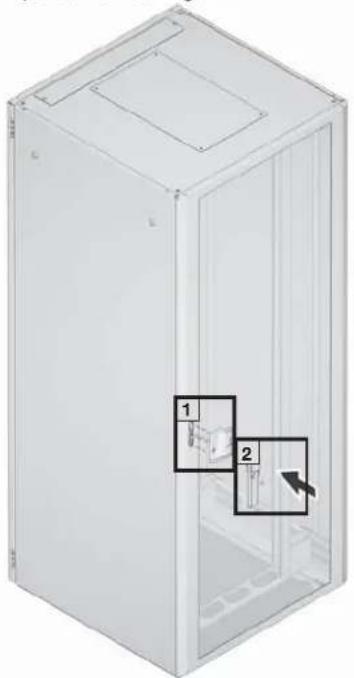

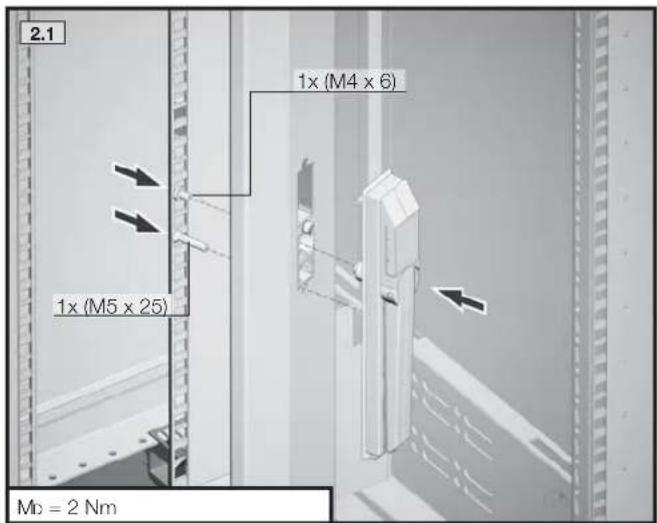

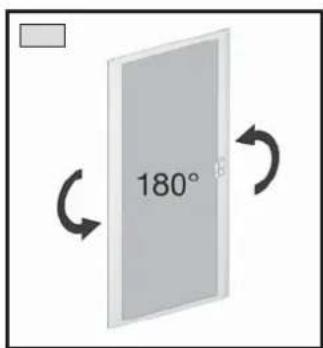

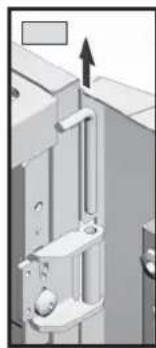

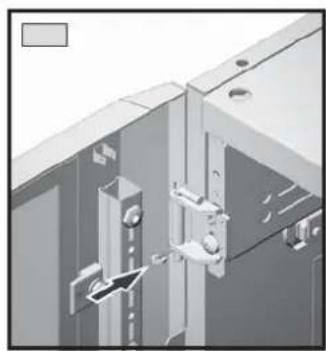

Inversion du sens d'ouverture de la porte

Inversion du sens d'ouverture de la porte

2435.000

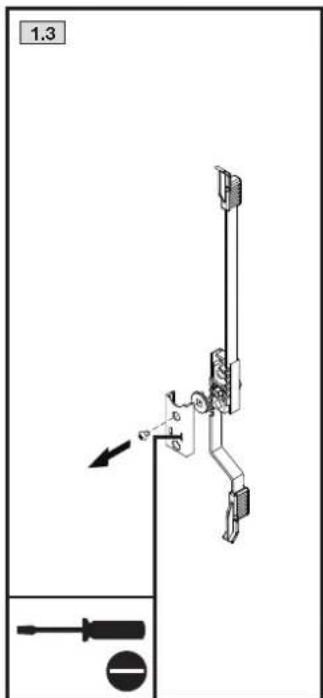

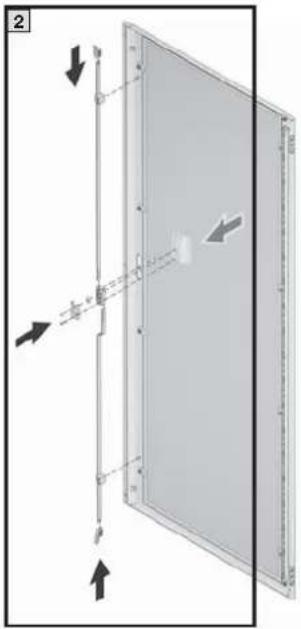

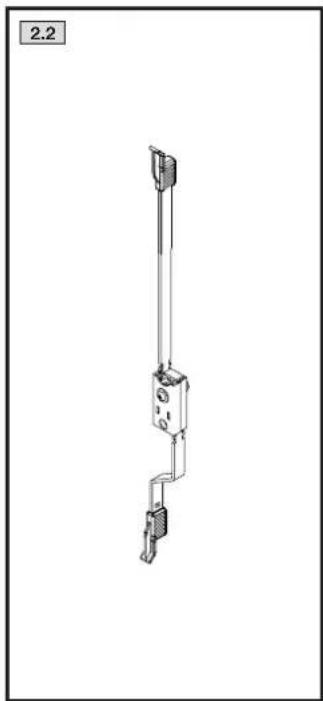

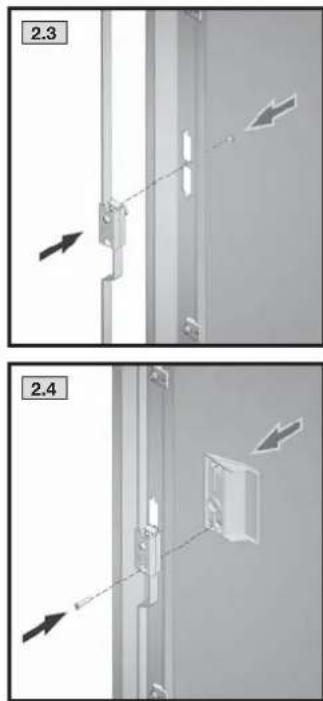

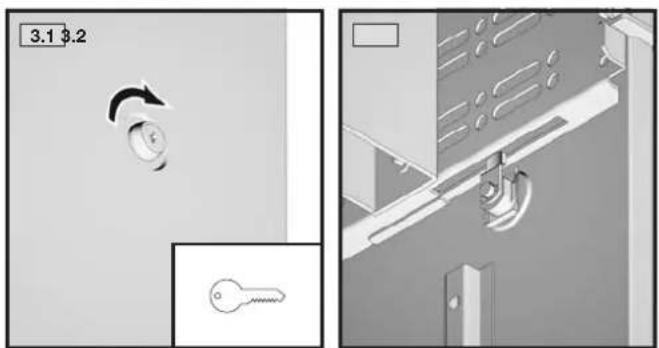

Démontage Griff schale, Montage Ergoform-S, Verschlussstangeneinsatz, Logoaustausch

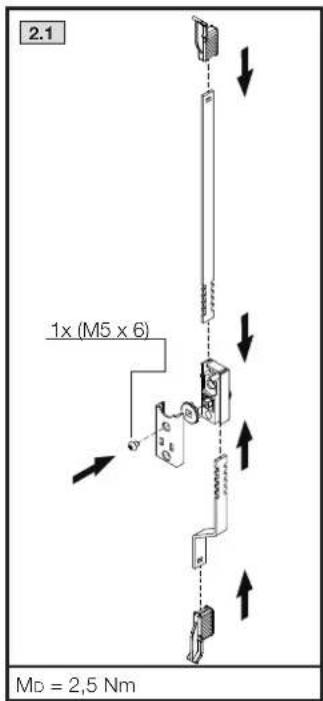

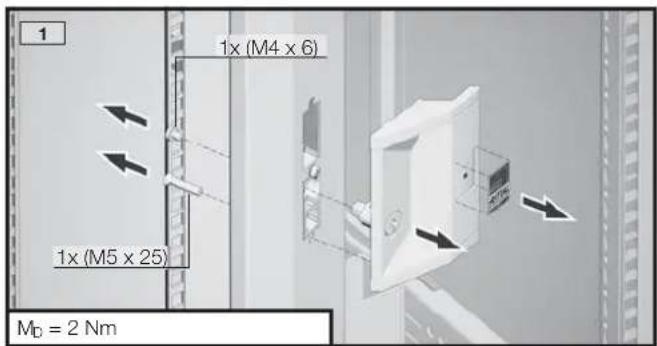

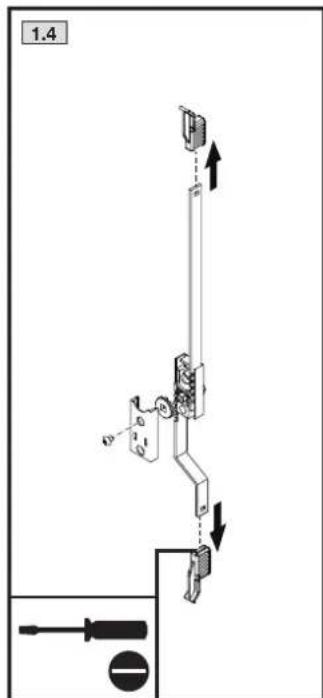

Démontage de la poignée coquille, montage de la poignée Ergoform-S, kit de crémones, remplacement du logo

Innenausbau

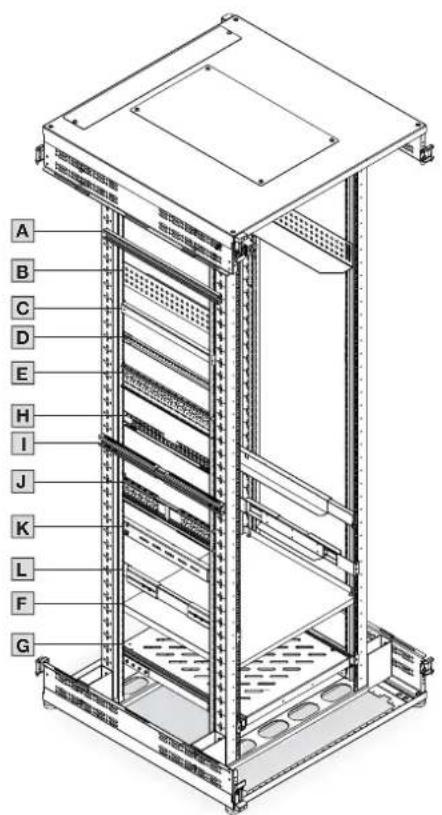

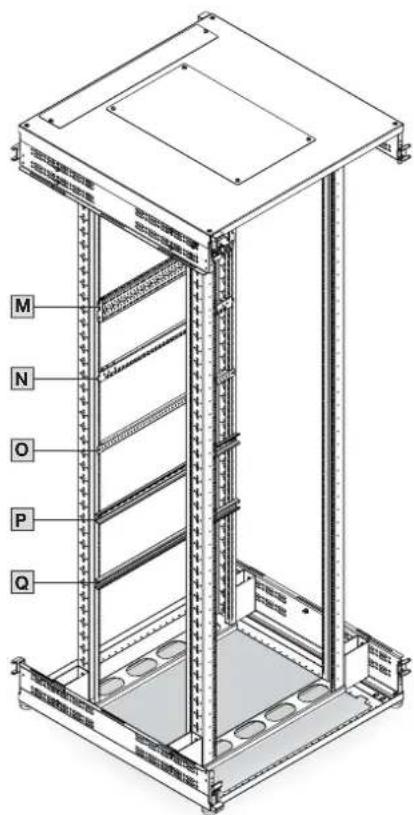

Aménagement intérieur

	Ebenenabstand mm Distance between levels mm Écartement entre les plans 19" mm	Länge/Befestigungsmaß mm Length/mounting dimension mm Longueur/cote de fi xation mm	Für Breite/Tiele mm For width/depth mm Pour largeur/profondeur mm	VE (St.) Packs of UE (p.)	Best.-Nr. Model No. Référence TS
A	495 455/375 600/800	6 4943.000
B	395 324/275 600 2 7963.310
	495 424/375 600/800	2 7963.410
	595 524/475 800/1000	2 7963.510
	695 624/575 1000 2	7963.610
C	495 - /375 600/800	7828.040
D	495 390/375 600/800	20 4309.000
E	495 - /375 600/800	8612.040
F	495 416/375 600/800	1 7000.620
G	495 500/375 600/800	1 7000.625
H	495 - /375 600/800	7858.160
	745 - /625	1000 4 7858.162
I	450 - 800	450 - 800	600/800/1000	1	7016.140
	450 - 800	450 - 800	600/800/1000	1	7016.150
J	745 - /625	1000 2 7000.678
	745 740/-	1000 2 7063.740
K	400 - 600	-	600/800 2 5501.460
	600 - 900	-	800/1000 2 5501.480
L	390 - 550	-	600/800 2 7063.750
	550 - 750	-	1000 2 7063.752
M	-	-/525	-	4	8612.160
N	-	-/525	-	4	7828.062
Q	-	-/525	-	20	4696.000
P	-	555/525	-	6	4934.000
Q	-	555/525	-	6	4944.000

Garantie

Les conditions stipulées dans les conditions de vente et de livraison des représentations et des filiales correspondantes de Rittal sont contractuelles.

D ENF

Nos 5 plateformes après-vente stratégiques en Allemagne, aux USA, au Brésil, en Chine et en Inde constituent les bases pour garantir un service après-vente mondial rapide et efficace en s'appuyant sur le réseau de toutes les filiales et agents Rittal à travers le monde.

Plateforme de service aux états-unis

Rittal Corporation
