FOIRE AUX QUESTIONS - AE 1002.600 Rittal

Quel est le rôle du Rittal AE 1002.600 ?

Le Rittal AE 1002.600 est un produit conçu pour assurer la protection et l'organisation des équipements électroniques dans un environnement de travail.

Comment installer le Rittal AE 1002.600 ?

Pour installer le Rittal AE 1002.600, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant que tous les composants sont correctement fixés et que le produit est monté sur une surface plane.

Quels types de matériel peuvent être utilisés avec le Rittal AE 1002.600 ?

Le Rittal AE 1002.600 peut être utilisé avec divers équipements électroniques, notamment des serveurs, des commutateurs et d'autres dispositifs de réseau.

Comment entretenir le Rittal AE 1002.600 ?

Pour entretenir le Rittal AE 1002.600, nettoyez régulièrement la surface avec un chiffon doux et évitez l'utilisation de produits chimiques abrasifs qui pourraient endommager le matériel.

Que faire si le Rittal AE 1002.600 ne fonctionne pas correctement ?

Si le Rittal AE 1002.600 ne fonctionne pas correctement, vérifiez d'abord les connexions et assurez-vous que tous les composants sont correctement installés. Si le problème persiste, consultez le support technique.

Quelle est la garantie du Rittal AE 1002.600 ?

Le Rittal AE 1002.600 est généralement couvert par une garantie standard de 2 ans, mais il est recommandé de vérifier les détails spécifiques lors de l'achat.

Où puis-je acheter le Rittal AE 1002.600 ?

Le Rittal AE 1002.600 est disponible à l'achat auprès de distributeurs agréés, de revendeurs en ligne et dans certains magasins spécialisés en électronique.

Y a-t-il des accessoires recommandés pour le Rittal AE 1002.600 ?

Oui, des accessoires tels que des étagères, des ventilateurs et des kits de montage peuvent être recommandés pour optimiser l'utilisation du Rittal AE 1002.600.

MODE D'EMPLOI AE 1002.600 Rittal

à la documentation 3

1.3 Symboles utilisés 3

1.4 Autres documents applicables 3

1.5 Renvois à la norme 3

2. Consignes de sécurité 4 – 6

3. Description du co ret 7 – 10

3.1 Utilisation correcte du co ret 7 – 8

3.2 Description fonctionelle et éléments 9

3.3 Composition de la livraison 10

4. Montage et implantation 11 – 17

4.1 Exigences concernant le lieu

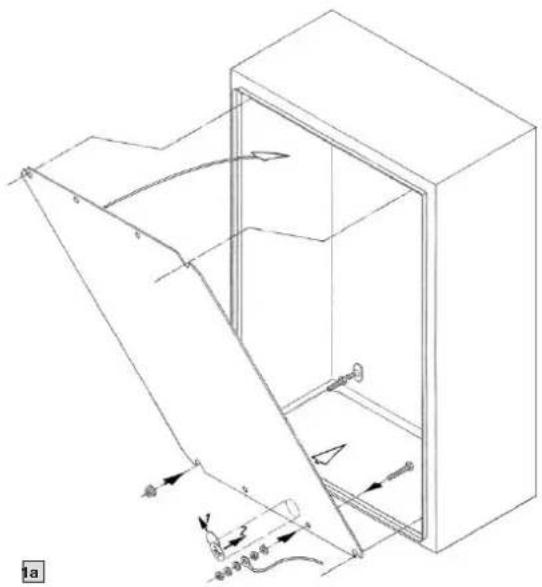

4.2 Démontage / montage de la porte 12

4.3 Remplacement serrure à came 13

4.4 Remplacement tringlerie à crémone 14

4.5 Montage de la plaque de montage 15

4.6 Mise à la terre et équipotentialité 16

7. Mise à la terre et

9. Inspection et entretien 21

11. Caractéristiques techniques /

14. Coordonnées des services

1. Remarques relatives à la documentation

Because the Rittal AE stainless steel compact enclosur e conforms t o many technical regulations, the enclosure is suitable for the widest-range of markets and application areas. A current overview for the product is available at www.rittal.com. La notice de montage s’adresse à toutes les personnes qui possèdent les compé- tences professionnelles correspondantes, pour équiper les co rets électriques avec du matériel électrique, électronique, mécanique ou pneumatique dans le respect des normes, pour les installer ou les monter sur le lieu d’exploitation et pour les raccorder pour leur exploitation. La notice d’utilisation s’adresse au personnel d’exploitation et aux spécialistes formés en conséquence pour la maintenance électrotechnique et mécanique.

La déclar ation de conformité selon la norme EN 62 208 est disponible par téléchargement sur le site Internet de Rittal.

1.2 Conservation des documents

Les consignes de sécurité et la notice jointe font partie du produit. Elles doivent êtr

remises à l’exploitant de l’installation. Celui-ci les conservera de manière à ce qu’elles soient disponibles en cas de besoin.

1.3 Symboles utilisés

Tenir compte des consignes de sécurité et autres dir ectives contenues dans cette notice : Danger ! Risque de blessure grave, voire mortelle. Attention ! Danger éventuel pour le produit et l’environnement.

1.4 Autres documents applicables

La présente notice de montage et d’utilisation pour les co rets qui y sont mentionnés peut être téléchargée sur le site internet www.rittal.fr. Nous déclinons toute responsabilité en cas de dommages imputables à la non-observation des instructions contenues dans ces documents. Veuillez également tenir compte des instructions relatives aux accessoires utilisés.

1.5 Renvois à la norme

Le co ret électrique AE Rittal en acier ino xydable répond à de nombreuses normes techniques qui permettent au co ret d’être homologué pour divers marchés et domaines d’application. Un état actualisé est disponible sur le site internet www.rittal.fr.4 AE Edelstahl Montageanleitung/AE Stainless steel assembly instructions/Notice de montage AE en acier inoxydable

2. Consignes de sécurité

3.1 Utilisation appropriée du co ret

Ces produits Rittal sont des co r ets vides prévus pour recevoir des disjoncteurs basse tension de max. 1000 V AC ou 1500 V DC et des composants de contrôle et de régulation. Pour des applications spécifi ques ou pour une implantation en extérieur, faites vérifi er leur adéquation par Rittal. Les limites de charges indiquées dans la notice de montage doivent être respectées.

3.2 Description fonctionnelle et éléments

Le co ret électrique AE en acier inoxydable est conçu comme co ret mural ou bâti industriel pour recevoir du matériel électrique, élect- ronique, mécanique ou pneumatique et des appareils en milieu industriel. 䡲 1 co ret électrique AE en acier inoxydable avec port e(s), dispositif de verrouillage à panneton double 䡲 1 clé 䡲 1 plaque de montage 䡲 1 sachet d’accessoires (contenu, voir 3.3) 䡲 1 notice de sécurité Vérifi er l’intégralité de la livraison.10 AE Edelstahl Montageanleitung/AE Stainless steel assembly instructions/Notice de montage AE en acier inoxydable Best.-Nr. Model No. Référence

4. Montage et implantation

4.1 Exigences concernant le lieu

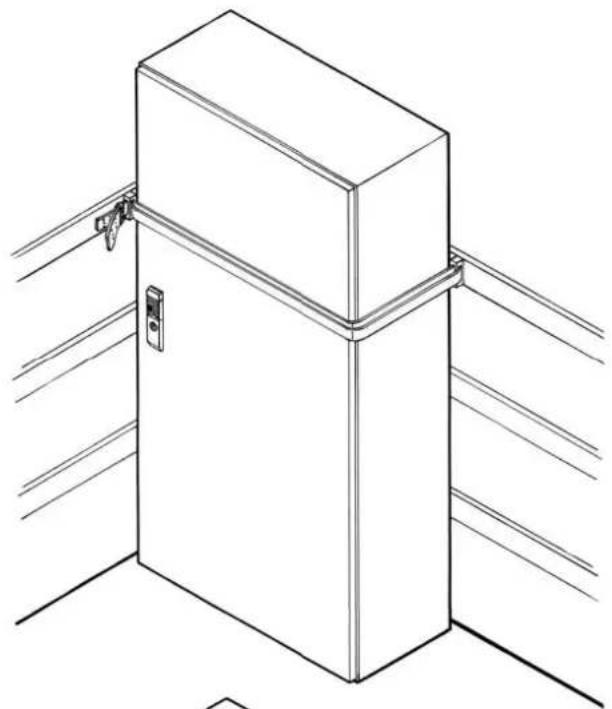

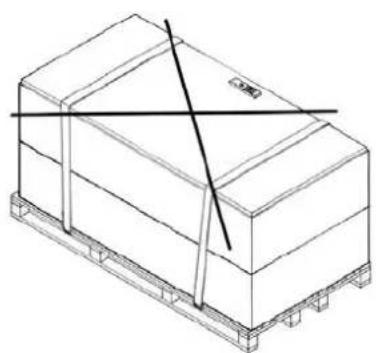

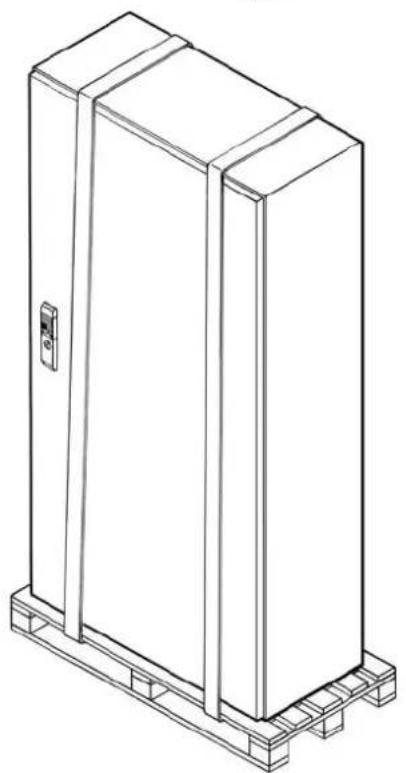

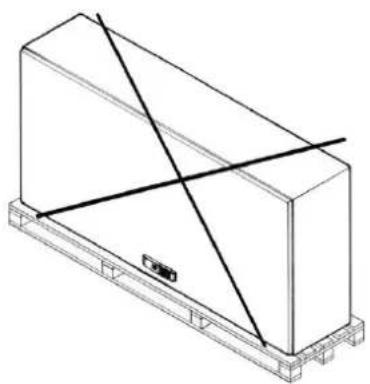

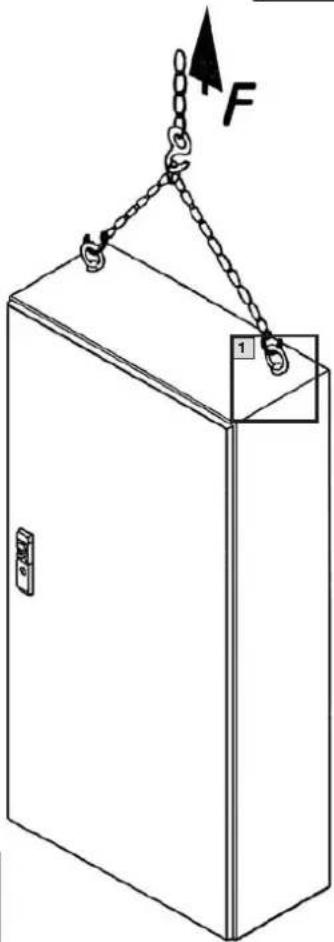

d’implantation Avant le montage, il faut veiller à ce que 䡲 la température ambiante du lieu d’implantation ne soit pas supérieure à +80°C. 䡲 la température ambiante du lieu d’implantation ne soit pas inférieure à –20°C. 䡲 l’humidité relative de l’air ne dépasse pas 50% à +40°C (des taux d’humidité supérieurs sont admissibles pour des températures plus basses). Des accords particuliers doivent être signés entre Rittal et l’utilisat eur en cas de conditions d’exploitation particulières. Instructions relatives au montage 䡲 Veuille z respecter les charges maximales admissibles précisées à la page 22. 䡲 Lors du montage des co rets, il faut préser- ver une planéité su sante de la surface de montage. 䡲 Respectez les couples de serrage prescrits. Le non-respect des couples de serrage prescrits dans cette notice peut occasion- ner des dommages à l’installation ou des blessures graves voire mortelles. 䡲 Évitez les ouvertures non nécessaires sur l’armoire électrique. Toute ouverture qui n’est pas soigneusement étanchéifi ée peut réduire l’indice de protection. 䡲 La plaque de montage équipée doit être bloquée pour le transport. 䡲 Une capacité de charge su sante doit être assurée en cas de montage mural. Les remarques de la notice des accessoires utilisés doivent également être respectées12 AE Edelstahl Montageanleitung/AE Stainless steel assembly instructions/Notice de montage AE en acier inoxydable

4. Montage et implantation

4. Montage et implantation

4. Montage et implantation

4. Montage et implantation

4.6 Erdung und Potenzialausgleich / 4.6 Earthing and potential equalisation / 4.6 Mise à la terre et équipotentialité

4. Montage et implantation

7. Mise à la terre et équipotentialité

9. Inspection et entretien

12. Pièces de rechange

14. Coordonnées des services après-vente
