GW80410 - Détecteur Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Marque	Gewiss
Modèle	GW80410
Alimentation	230 V AC, 50/60 Hz
Type de détection	Infrarouge passif (PIR)
Portée de détection	12 mètres (à 25°C)
Angle de détection	180°
Temporisation réglable	De 10 secondes à 10 minutes
Sensibilité réglable	Oui, par potentiomètre
Seuil de luminosité	Crépusculaire réglable (3 à 2000 lux)
Indice de protection	IP44
Température de fonctionnement	-20°C à +40°C
Montage	Mural
Hauteur d'installation recommandée	2,0 à 2,5 mètres
Dimensions (H x L x P)	100 x 80 x 80 mm
Poids	150 grammes
Matériau du boîtier	Polycarbonate résistant aux UV
Type de charge	Lampe ou appareil jusqu'à 1000 W (incandescent), 200 W (LED)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Installation par un professionnel. Couper le courant avant toute intervention.
Pièces détachées et réparabilité	Pièces détachées non disponibles. En cas de panne, remplacer l'appareil.
Utilisation	Intérieur (IP44 adapté à l'extérieur sous abri)

FOIRE AUX QUESTIONS - GW80410 Gewiss

Comment installer le détecteur GW80410 ?

Coupez le courant au disjoncteur. Fixez le support mural à 2,0-2,5 m de hauteur. Connectez les fils (phase, neutre, charge) selon le schéma fourni. Vissez le détecteur sur le support et rétablissez le courant.

Quelle est la portée de détection du GW80410 ?

La portée maximale est de 12 mètres à une température ambiante de 25°C. Les conditions météorologiques peuvent réduire cette portée.

Peut-on régler la temporisation ?

Oui, la temporisation est réglable de 10 secondes à 10 minutes à l'aide du potentiomètre situé sous le capot.

Comment régler la sensibilité du détecteur ?

La sensibilité se règle via le potentiomètre marqué 'SENS'. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la diminuer.

Le détecteur fonctionne-t-il en plein jour ?

Oui, mais il possède un seuil crépusculaire réglable. Pour un fonctionnement de nuit uniquement, réglez le potentiomètre 'LUX' sur la position nuit (symbole lune).

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que la lampe n'est pas grillée et que le seuil de luminosité est correct. Testez en réglant 'LUX' sur le mode jour.

Le détecteur peut-il supporter une ampoule LED ?

Oui, mais la puissance maximale pour les LED est de 200 W. Pour les lampes à incandescence, la limite est de 1000 W.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la lentille.

Le GW80410 est-il adapté à l'extérieur ?

Oui, grâce à son indice de protection IP44, il peut être installé à l'extérieur sous un abri (non exposé directement à la pluie).

Où trouver le schéma de câblage ?

Le schéma de câblage est imprimé sur l'emballage et dans la notice papier. Vous pouvez également télécharger la notice complète au format PDF sur le site de Gewiss.

MODE D'EMPLOI GW80410 Gewiss

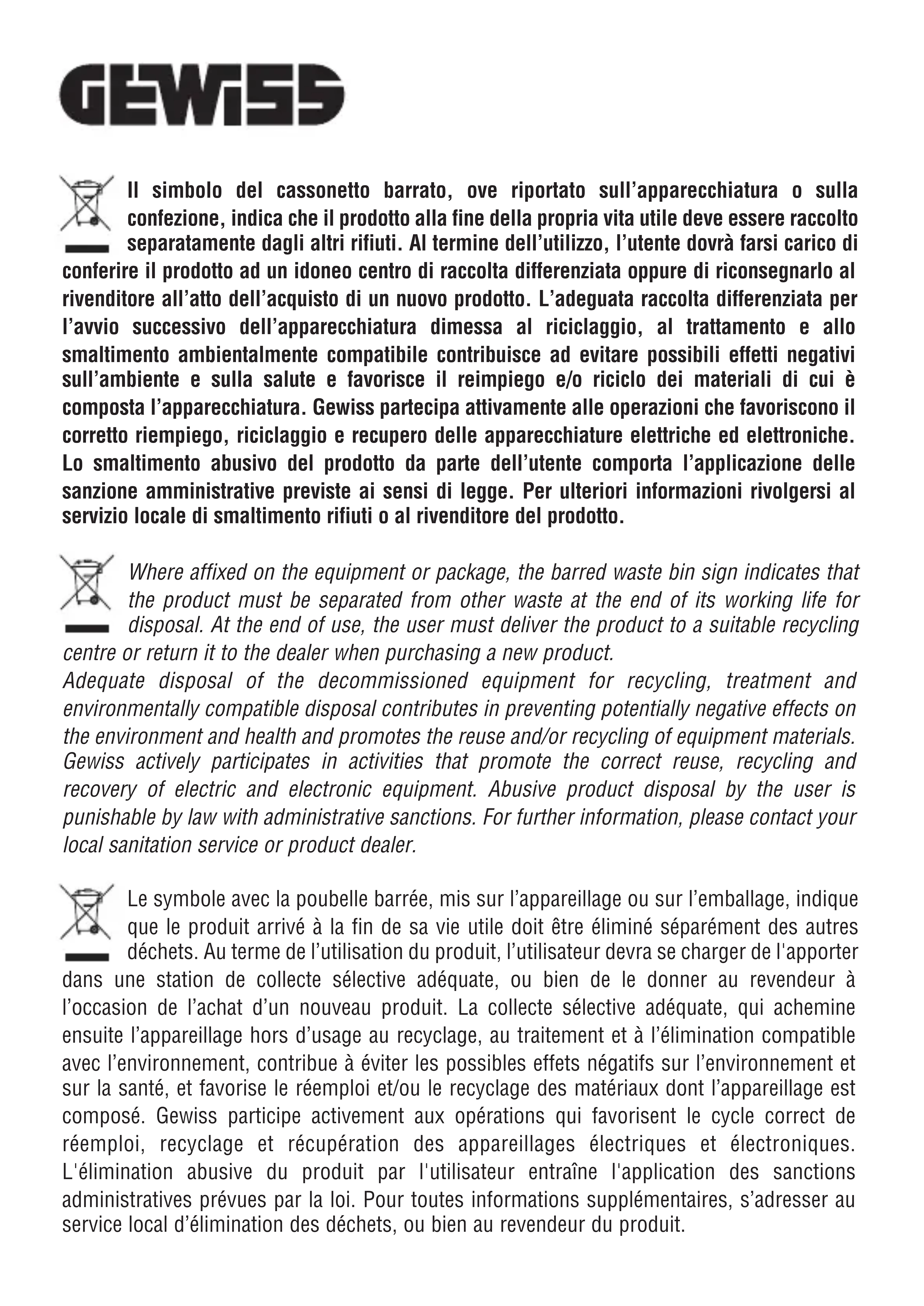

Le symbole avec la poubelle barrée, mis sur l'appareillage ou sur l'emballage, indique que le produit arrivé à la fin de sa vie utile doit être éliminé séparément des autres déchets. Au terme de l'utilisation du produit, l'utilisateur devra se charger de l'apporter

Dans une station de collecte sélective ajustée, ou bien de le donner au revendeur à l'occasion de l'achat d'un nouveau produit. La collecte sélective ajustée, qui achemie ensuite l'appareillage hors d'usage au recyclage, au traitement et à l'élimination compatible avec l'environnement, contribue à éviter les possibles effets négatifs sur l'environnement et sur la santé, et favorise le réemploi et/ou le recyclage des matériaux dont l'appareillage est composé. Gewiss participe activement aux opérations qui favorisent le cycle correct de réemploi, recyclage et récapération des appareillages électriques et électroniques. L'élimination abusive du produit par l'utilisateur entraîne l'application des sanctions administratives prévues par la loi. Pour toutes informations supplémentaires, s'adresser au service local d'élimination des déchets, ou bien au revendeur du produit.
