GW90797A - Module électronique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Marque	Gewiss
Modèle	GW90797A
Type de produit	Module logique multifonction pour bus KNX
Alimentation	Par bus KNX, 24 Vcc, 10 mA max
Dimensions (L x H x P)	45 x 102 x 65 mm (2,5 modules DIN)
Température de fonctionnement	-5°C à +45°C
Altitude maximale d'utilisation	2000 m
Connexion au bus	Borne à fiches, 2 broches Ø 1 mm
Éléments de commande	1 touche de programmation, 3 touches de canal
Éléments de visualisation	1 LED rouge (programmation), 1 LED verte (RUN), 3 LED jaunes (état canaux)
Blocs fonctionnels	10 logiques, 10 retards/filtres, 8 convertisseurs, 12 multiplexeurs
Installation	Sur rail DIN, distance de sécurité ≥4 mm des câbles 230 V
Normes de sécurité	CE, compatibilité électromagnétique 2004/108/CE, sécurité 2006/95/CE
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Poids	Environ 50 g
Nombre de canaux	3 canaux avec fonctions programmables
Indice de protection	IP20 (usage intérieur, milieu non poussiéreux)
Reparabilité	Pièces détachées non disponibles séparément, remplacer l'appareil en cas de panne

FOIRE AUX QUESTIONS - GW90797A Gewiss

Comment alimenter le module GW90797A ?

Le module est alimenté directement par le bus KNX en 24 Vcc. Aucune autre connexion secteur n'est nécessaire.

Comment programmer les touches fonctions ?

Les touches fonctions doivent être programmées avec le logiciel ETS. Il faut d'abord habiliter les touches via l'ETS, puis affecter une fonction logique à chaque touche.

Que faire si la LED verte RUN ne s'allume pas ?

La LED verte RUN indique le fonctionnement. Si elle ne s'allume pas, vérifiez que la tension bus est présente et que l'appareil est correctement connecté. Attendez au moins 30 secondes après la mise sous tension.

Quelle distance de sécurité respecter avec les câbles 230 V ?

Il faut impérativement respecter une distance d'au moins 4 mm entre les câbles 230 V et la ligne bus pour éviter les interférences.

Comment installer le module sur un rail DIN ?

Placez le module par le bas sur le rail DIN, poussez vers le haut, puis accrochez la partie haute en la poussant contre le rail. Assurez-vous qu'il est bien enclenché.

Quelles sont les fonctions logiques disponibles ?

Le module dispose de 10 blocs pour opérations logiques (ET, OU, etc.), 10 pour retards et filtres, 8 pour convertisseurs et 12 pour multiplexeurs. Tous sont programmables via ETS.

Comment assigner l'adresse physique au module ?

Après avoir connecté le module au bus, appuyez sur la touche de programmation (LED rouge s'allume). Chargez l'adresse physique depuis l'ETS via l'interface. La LED rouge s'éteint une fois l'adresse attribuée.

Puis-je utiliser le module sans programmation ETS ?

Non, le module sort d'usine sans aucune programmation. Il est impératif de le configurer avec l'ETS pour définir les fonctions des touches et les blocs logiques.

Que signifient les LED jaunes des canaux ?

Les LED jaunes (1 à 3) indiquent l'état des canaux associés aux touches fonctions. Elles s'allument si le canal est activé et que la fonction est active.

Comment nettoyer le module ?

Débranchez l'alimentation bus, puis nettoyez délicatement la surface avec un chiffon sec et non pelucheux. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI GW90797A Gewiss

Attention! La sécurité de l'appareil n'est garantie que si I'on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les dire avec attention et de bien les conserver. Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les apparèels à usage domestique et similaire, dans des millieux non poussiereux et où il n'est pas nécessaire d' avoir une protection spéciale contre la pénétration d'eau. L'organisation de vente GEWISS est à votre disposition pour toute elucidation ou information technique.

Le GW90797A est un module logique multifonction. Il dispose de 10 blocs fonctionnels pour les opérations logiques, 10 pour les retards et les filtres, 8 pour es convertisseurs et 12 pour les multiplexeurs. Les télégrammes bus reçus sont interprétés et traités conformément aux fonctions logiques programmables. Il dispose de 3 boutons-poussoirs locaux et de 3 LED de visualisation librement configurable. L'alimentation est réalisée par la ligne bus. Aucun autre raccordement au réseau d'alimentation ne s'avéré nécessaire.

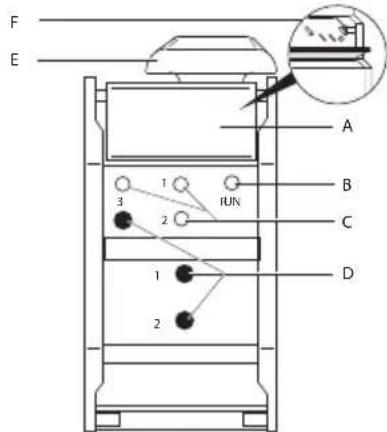

• A Languette de protection de la borne bus KNX
  -B LED d'etat de fonctionnement (vert) : RUN
• C LED d'etat des canaux 1-3 (jaune) associés aux touches fonctions
• D Touches fonctions des canaux 1-3
  -E Couverture du cable bus
  -F Derrière l'alette : terminaux de connexion bus, bouton-poussoir et LED (rouge) de programmation

Avertissement !

Les 3 touches fonctions ne serontient aucune programmation en sortie d'usine. Les touches et les fonctions correspondantes doivent tout d'abord être programmes avec l'ETS.

INSTALLATION

ATTENTION: On devra garantir la distance de sécurité indiquée sur la figure. S'assurer qu'il existe une distance d'au moins 4 mm entre les cables de la ligne 230 V et la ligne du bus.

• Placer le dispositif sur le rail DIN par le bas et le pousser vers le haut. Pousser ensuite la partie haute du dispositif contre le rail et l'accrocher.

• Alimenter la ligne bus
• Attendre au moins 30 s.

DÉMARRAGE DU DISPOSITIF

Après avoir réalisé les raccordements du dispositif, l'adresse physique est assignée et les paramétres sont imposés :

1 Raccorder l'interface au bus
2 Donner la tension au bus et attendre au moins 30 s
3 Appuyer sur la touche de programmation (le LED rouge s'allume)
4 Chargement de l'adresse physique de I'ETS à travers l'interface (le LED rouge s'eteint)
5 Chargement avec l'ETS, sur le dispositif, des paramétres à travers l'interface (le LED vert s'allume)
6 Verificaton de la fonction可以选择 lorsque le dispositif est operationnel (egalement possible a I'aide de I'ETS)

TOUCHES FONCTIONS

• Habiliter les touches fonctions par l'ETS
• Programme chaque touche avec une fonction logique (utile à un test ou un contrôle)
• Charger le programme d'application sur le dispositif
• La pression des touches programmées produit l'allumage des led des canaux associés

LED état defonction- nement (vert)	LED de programma- tion (rouge)	LED d'état des canaux (jaune)
- ON -			Pression sur la touch de programmation
- OFF -			Fin de chargement de l'adresse physique
ON - -			Configuration d'ETS complété
OFF - -			Aucun configuration d'ETS
-	-	ON (s'il est activé)OFF (s'il est inactivé)	Canal avec fonction habilitée
-- OFF			Canal avec fonction désactivée

Si la tension de BUS n'est pas disponible, tout le leds est OFF.

CHARACTERISTIQUES TECHNIQUES

Alimentation: par bus KNX, 24 Vcc, 10 mA max

Éléments de commande : 1 touche de programmation 3 touches de canal

Éléments de visualisation : 1 LED (rouge) de programmation
1 LED (vert) de fonctionnement (RUN)
3 LED (jaunes) d'etat des 3 canaux

Température de fonctionnement: de -5°C à +45°C

Ambiance d'utilisation : l'appareil a ete concu pour un usage a une altitude maximale de 2000 m au-dessus du niveau de la mer

Connexion au bus : borne à fiches, 2 broches Ø 1 mm

Dimensions (B x H x P) : 45 x 102 x 65 mm (2,5 modules DIN)

Références normatives : compatibilité électromagnétique 2004/108/CE sécurité 2006/95/CE
