MODE D'EMPLOI GW12813 Gewiss

Attention! La sécurité de l'appareil n'est garantie que si I'on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les dire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les apparciels à usage domestique et similaire, dans des millieux non poussièreux et où il n'est pas nécessaire d'voir une protection spéciale contre la pénétration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute elucidation ou information technique.

Le module pour entrées conventionnelles, en fonction de l'etat de deux entrées spécialisés, envoie des commandes radio vers les actionneurs de la série CHORUS RF comme:

• modules de sortie 3A.
• modules de sortie 16A.
• modules de sortie pour la commande moteur

Led vertedesignisation

Entree canal 1 (cableaux blancs)

---

1 N 230V50Hz L

Le module est doté d'un led verte (A) de signalisation. Les deux entrées (B-C) sont dédiées à la connexion de contacts, sans potentiel, d'appareils de commande (poussoirs, interrupteurs, capteurs, etc.). Le module est alimenté à 230 V. Un sélecteur rotatif (D) permet de désirir le mode de fonctionnement, valable pour les deux canaux d'entrée.

Configuration

Pour réaliser l'association avec un module de sortie il suffit d'appuyer sur la touche du canal que I'on désire accoupler, après avoir mis le module de sortie en apprenticenage de configuration. Il est possible d'associer les canaux d'entree de façon independante a des actionneurs distincts, sauf au cas où I'on peut utiliser le mode ENTRES ACCOUPLEES.

Dans ce cas il faut toujours associer les deux canaux à chaque module de sortie.

Chaque association peut être effectue independament du mode de fonctionnement selectionné à ce moment.

Fonctionnement

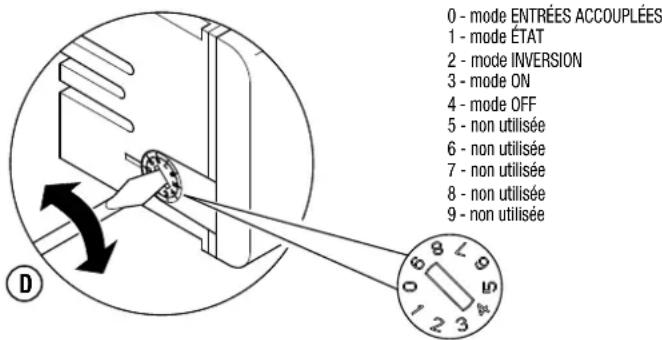

Le mode de fonctionnement du module est déterminé en fonction de la position choisis sur le selecteur rotatif.

Mode entrées accouplées

Le mode entrées accouplées (déclarer en position 0) est utilisé pour connecter au module un couple de poussoirs monostables ou un poussoir double interbloqué, qui doivent fonctionner en accoupling. Si on connecte aux entrées les contacts d'un poussoir double interbloqué, il est possible de :

• en accouplement avec un module de sortie 3A ou 16A, configuré en fonctionnement BISTABLE, par exemple pour commander les lumières, allumer les lumières (ON) en appuyant sur le pouvoir connecté au canal 1, éteindre les lumières en appuyant sur le pouvoir connecté au canal 2;
• en accouplement avec un module de sortie pour la commande moteur, commander la montée d'un volet roulant en appuyant sur le pouvoir connecté au canal 1, commander l'abaisement en appuyant sur le pouvoir connecté au canal 2. Pour obtenir l'arrêt on appuié indifféremment sur l'un des deux pousoirs quand le volet est en mouvement.

Dans le mode entrées accouplées il est possible de faire des accouplements avec des actionneurs configurés en fonctionnement MONOSTABLE (ON à la fermeture du contact du canal, et OFF à l'ouverture) et TEMPORISÉ (ON à la fermeture du contact du canal, et OFF automatique quand la temporisation programmée termine).

Mode État

Le mode était (selecteur dans la position 1) est utilisé pour connecter au module des contacts NA de dispositifs pour la commande automatique. Par exemple, en connectant à une entrée le contact (NA) d'une horloge, il est possible de :

• en accouplément avec un module de sortie 3A ou 16A, configuré en fonctionnement BISTABLE, activer/désactiver l'irrigation d'un jardin en fonction de l'état du contact (fermeture/ouverture).

Par exemple, en connectant à l'autre entrée le contact (NA) d'un capteur crépusculeaire, il est possible de :

• en accouplement avec un module pour la commande moteur, commander la montée/descente d'un store de soleil en fonction de l'état du contact (ON/OFF).

En mode état, le module retransmet périodiquement (10 minutes) la commande, même en l'absence de changements de l'état du contact d'entrée. Les répetitions des messages sont ignores par l'actionneur de la commande moteur. Dans la modalité état, il n'est pas possible de faire des accoulements avec des actionneurs configurés différemment de ce qui est décrit ci-dessus.

Mode inversion

Le mode inversion (selecteur dans la position 2) est utilisé pour connecter au module des contacts NA pour produit des commandes cycliques ON-OFF. Par exemple, en connectant un pouvoir (NA) à une entree il est possible de :

• en accouplement avec un module de sortie 3A ou 16A, configuré en fonctionnement BISTABLE, activer et désactiver des charges, cycliquement, en correspondance avec chaque pression du pousoir.

En connectant un autre pouvoir à la deuxième entrée, il est possible de gérer, de façon équivalente, un autre groupe de charges. Dans la modalité inversionion, il n'est pas possible de faire des accouplements avec des actionneurs configurés différemment de ce qui est précrit ci-dessus.

Mode ON

Le mode ON (selecteur dans la position 3) est utilisé pour connecter au module des contacts NA pour produit单独ment la commande ON. Par exemple, en connectant à une entrée le contact (NA) d'un détecteur de gaz, il est possible de :

• en accouplement avec un module de sortie 3A ou 16A, configuré en fonctionnement BISTABLE, commander la fermeture d'une electrosoupape NA à la suite de l'intervention du détecteur.

Par exemple, en connectant à la deuxième arrivée un pouvoir (NA), il est possible de :

• en accouplement avec un module de sortie 3A ou 16A, configuré en fonctionnement TEMPORISE, par exemple pour la gestion des lumières dans les escaliers, allumer les lumières (ON) en appuyant sur le pouvoir. L'extinction des lumières (OFF) se fait automatiquement quand la temporisation programmée sur l'actionneur terme.

Dans le mode ON il est possible de faire des accoulements avec des actionneurs de la commande moteur (ex. soulevement du volet roulant à la fermeture du canal).

Mode OFF

Le mode OFF (selecteur dans la position 4) est utilisé pour connecter au module des contacts NA et produit seulement la commande OFF. Par exemple, en connectant à une entrée le contact (NA) d'un détecteur d'eau, il est possible de :

• en accouplement avec un module de sortie 3A ou 16A, configuré en fonctionnement BISTABLE, commander l'ouverture d'une electrosoupape NC à la suite de l'intervention du détecteur.

Dans le mode OFF il est possible de faire des accoulements avec des actionneurs de la commande moteur (ex. abaisissement du volet roulant à la fermeture du canal).

Signalisations

Transmission d'une commande

Le clignotement de la led verte signale que la transmission d'une commande a ete effectuee.

Installation

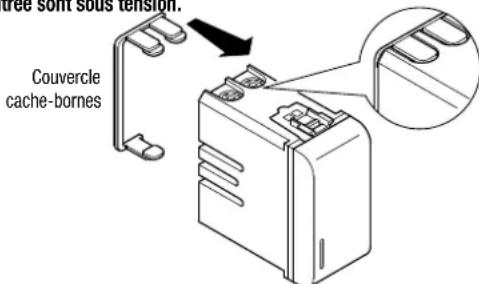

Les modules pour les entrées conventionnelles sont installés à encastrement, en utilisant les supports de la série Chorus qui sont prevus à cet effet. Si on utilise le couvercle cache-bornes il est possible de maintainir le degré de protection aussi pour des installations différentes de l'encastrement (ex. dans des boîtes de dérivation, à l'intérieur de dispositifs, et autres).

Attention: quand le module de sortie est alimenté, les conducteurs des deux canaux d'entrée sont sous tension.

Données techniques

• Température de fonctionnement -5^ + 40^

• Fréquence radio 868 MHz

• Portée radio 100 m à champ libre

• Alimentation

• Dimensions

230V 50Hz

1 module Chorus
