Type de produit	Tiroir de conservation sous vide
Marque	Atag
Modèle	VD1611D
Alimentation électrique	230 V ~ 50 Hz, classe I avec mise à la terre
Puissance nominale	Environ 150 W (estimation)
Niveaux de vide	3 niveaux : faible (produits fragiles), moyen (produits mous), élevé (produits solides)
Temps de scellement	3 réglages selon l'épaisseur du sachet (fin, moyen, épais)
Mise sous vide externe	Oui, avec flexible fourni (accessoires non inclus)
Programme de fonctionnement à sec	Oui, pour éliminer l'humidité de l'huile de la pompe
Matériau de la face avant	Acier inoxydable ou verre (sensible aux rayures)
Dimensions (H x L x P)	Environ 14 x 60 x 55 cm (estimation pour encastrement)
Poids net	Environ 15 kg (estimation)
Type d'installation	Encastré dans un meuble de cuisine (niche)
Nettoyage	Chiffon humide et eau savonneuse ; ne pas utiliser de nettoyeur vapeur ni produits abrasifs
Filtre à huile	Installé lors du premier usage (fourni avec l'appareil)
Accessoires fournis	Flexible pour mise sous vide externe, sachets sous vide (quantité non précisée), filtre à huile
Consommation énergétique	Faible, veille automatique (estimation)
Garantie	Standard Atag (consulter conditions)
Réparabilité	Service après-vente Atag agréé
Informations environnementales	Emballage recyclable ; appareil soumis à la collecte sélective (poubelle barrée)

FOIRE AUX QUESTIONS - VD1611D Atag

Comment démarrer la mise sous vide ?

Allumez l'appareil avec la touche marche/arrêt. Ouvrez le couvercle, placez le sachet dans l'espace sous vide. Fermez le couvercle. Ajustez le niveau de vide et le temps de scellement, puis appuyez sur démarrage et enfoncez brièvement l'avant du couvercle.

Pourquoi la mise sous vide échoue-t-elle ?

Les causes possibles sont : le couvercle n'est pas bien enfoncé, l'huile de la pompe est humide, ou une erreur technique. Si l'indication « échec de la mise sous vide » s'allume, enfoncez correctement le couvercle. Si les deux voyants « échec » et « fonctionnement à sec » s'allument, lancez le programme de fonctionnement à sec.

Comment utiliser le programme de fonctionnement à sec ?

Appuyez sur la touche de fonctionnement à sec, puis enfoncez brièvement l'avant du couvercle. Le symbole clignote. Le programme dure jusqu'à 20 minutes. Si l'humidité n'est pas entièrement extraite, l'appareil passe en mode refroidissement pendant 1 heure. Relancez ensuite le programme.

Quels niveaux de vide sont disponibles ?

Trois niveaux : faible (produits fragiles comme pain ou fruits rouges), moyen (produits mous comme poisson ou liquides), élevé (produits solides comme viande ou légumes durs).

Comment régler le temps de scellement ?

Appuyez plusieurs fois sur la touche de temps de scellement. Trois options : sachets fins, sachets moyens, sachets épais. Les lampes témoins blanches indiquent le réglage choisi.

Peut-on utiliser des sachets d'autres marques ?

Oui, tant qu'ils sont compatibles avec la mise sous vide. Veillez à ce que l'ouverture du sachet dépasse d'au moins 2 cm au-delà de la bande de scellement et qu'il ne couvre pas le point d'aspiration.

Comment nettoyer le tiroir de mise sous vide ?

Débranchez l'appareil. Nettoyez les surfaces avec un chiffon humide et de l'eau savonneuse. Pour l'espace sous vide, utilisez de l'eau chaude et un produit d'entretien, puis séchez bien. Évitez d'humidifier le point d'aspiration. N'utilisez jamais de nettoyeur vapeur.

Comment installer le tiroir dans un meuble ?

L'installation doit être faite par un professionnel. Retirez le couvercle de transport, installez le filtre à huile. Branchez la fiche dans une prise mise à la terre. Glissez l'appareil dans la niche, vissez-le à gauche et à droite avec les 4 vis fournies, puis glissez les profilés décoratifs.

Que faire si l'appareil ne se met pas en marche ?

Vérifiez que la fiche est bien branchée et que la prise est alimentée. Assurez-vous que le tiroir est correctement enfoncé dans le meuble. Si le problème persiste, contactez le service après-vente Atag.

Où trouver des sachets de rechange ?

Les sachets sous vide compatibles sont disponibles dans le commerce ou auprès du service après-vente Atag. Choisissez des sachets de qualité adaptés à la mise sous vide pour garantir une bonne étanchéité.

MODE D'EMPLOI VD1611D Atag

Mode d'emploi tiroir de mise sous vide

FR Notice d'utilisation FR 3 - FR 13

Description et utilisation

Description 5

Panneau de commande 5

Commande 6

Mise sous vide 7

Mise sous vide externe 8

Éché de la mise sous vide 8

Démarrer programme de fonctionnement à sec 9

Entretien et nettoyage 10

Installation

Généralités 11

Raccordement 11

Encastrement 12

Votre apparéil et l'environnement

Que faire de l'emballage et de I'appareil use 13

Nous vous félicitons d'avoir besoin ci cet apparéil ATAG. La souplesse et la simplicité de l'utilisation sont les principales qui ont guidé son développement.

Cette notice d'utilisation précrit le meilleur moyen d'utiliser cet apparéil. En plus des informations relatives au fonctionnement du produit, vous y trouvrez des renseignements de base susceptibles d'en faciliter l'utilisation.

Veuillez tire les consignes de sécurité fournies séparément avant d'utiliser l'ordinateil!

Avant d'utiliser l'appareil, lisez attentivement cette notice d'utilisation et rangez-la en lieu sur pour vous y reférer ultérieurement.

Avant le premier usage

Faites bien attention que lors du montage le couvercle de transport soit enlevé, que le filtré à huile soit installé et que l'appareil soit installé selon les instructions.

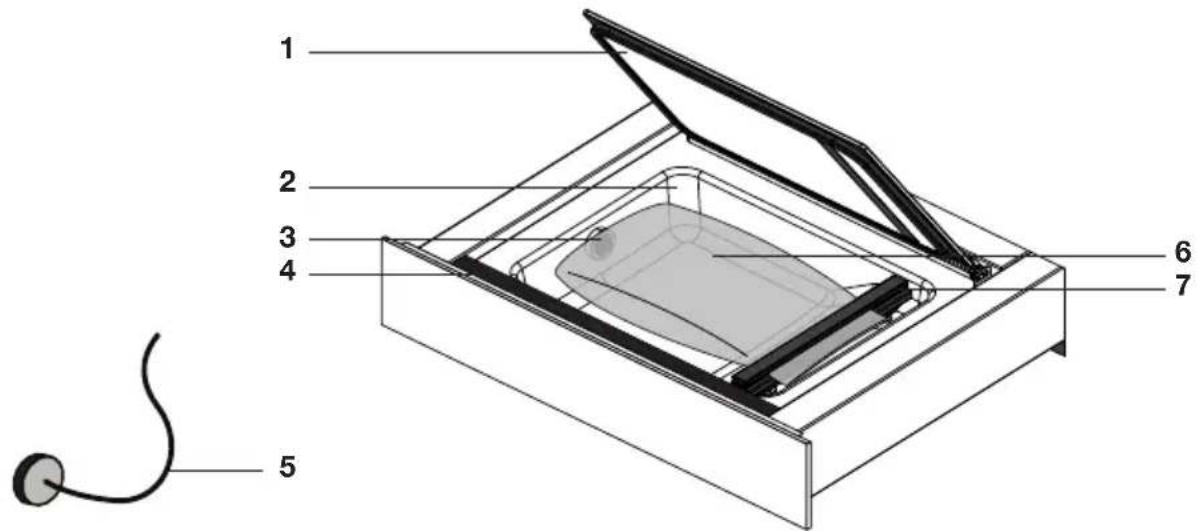

Description

1. Couvercle
2. Espace sous vide
3. Point d'aspiration
4. Panneau de commande
5. Flexible pour mise sous vide externe
6. Sachet sous vide
7. Bande de scellement

Panneau de commande

1. Touche marche/arret
2. Touche de niveau de vide
3. Touche de temps de scellement
4. Touche de niveau de vide externe
5. Touche de démarrage
6. Touche d'arret
7. Touche de fonction à sec avec indication
8. Indication « éché de la mise sous vide »

Commande

Commandez le tiroir de mise sous vide à l'aide du panneau de commande sur la partie supérieure du tiroir.

1. Enoncez légèrement le tiroir et glissez le hors du meuble.
2. Allumez le tiroir avec la touche marche/arrêt. Appuyez sur la touche marche/arrêt jusqu'à ce que l'appareil se mette en marche.
3. Ouvrez le couvercle et placez un sachet sous vide dans l'espace sous vide (voir « Mise en place d'un sachet sous vide »).
4. Fermez le couvercle.
5. Ajustez le niveau de vide à l'aide de la touche de niveau de vide (voir « Mise sous vide »).

Les 3 lampes témoin indiquent le niveau de vide.
Les lampes clignotent et diminuents intensités lors de la mise sous vide.

1. À l'aide de la touche « temps de scellement », indiquez un temps de fermeture sous vide (temps de scellement) (voir Mise sous vide).
   Les 3 lampes témoin indiquent le temps de scellement.
   Les lampes clignotent et diminuents intensités lors du scellement.
2. Appuyez sur la touche de démarriage pour lancer la mise sous vide.
3. Appuyez ensuite immédiatement de façon brève sur l'avant du couvercle de sorte à ce que l'espace sous vide puisse faire le vide.

Attention! La mise sous vide ne fonctionne que si le couvercle est enforcé brievement sur le caoutchouc dans la partie avant!

• La mise sous vide s'arrête automatiquement lorsque le sachet sous vide est mis sous vide et scelled.

• Les lampes tímoins oranges et les touches éclairées en orange indiquent une fonction active.
• Les lampes témoins blanches indiquent le réglage sélectionné et les touches éclairées en blanc sont utilisables.

Mise sous vide

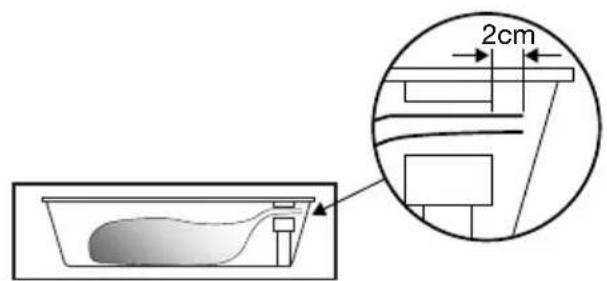

Mise en place d'un sachet sous vide

1. Ouvrez le couvercle et placez le sachet sous vide avec le mets dans l'espace sous vide.
2. Mettez l'ouverture du sachet au moins 2 cm au-delà de la bande de scellement.

Attention! Le sachet ne doit pas couvrir le point d'aspiration dans l'espace de mise sous vide!

Mise sous vide

• Appuyez plusieurs fois sur la touche de niveau de mise sous vide pourCHOISIR un niveau de mise sous vide. Les lampes temoins blanches indiquent le niveau.

Choisissez parmi 3 niveaux de mise sous vide :

Faible ; pour les produits fragiles (pain, fruits rouges / legumes)

Moyen ; pour les produits mous (liquides, poisson, produits préparés)

Elevé ; pour des produits solides (légumes charnus, vande, produits secs)

• Appuyez plusieurs fois sur la touche de temps de scellement pour désirir une durée de fermeture (durée de scellement). Choisissez parmi 3 temps de scellement. Le temps de scellement ajustat dépend de l'épaisseur du sachet de mise sous vide. Les lampes témoins blanches indiquent le niveau.

Choisissez parmi 3 temps de scellement :

Sachets sous vide fins

Sachets sous vide moyens

Sachets sous vide épais

Mise sous vide externe

1. Appuyez sur la touche marche/arrêt jusqu'à ce que l'appareil se mette en marche.
2. Raccordez l'accessoire de mise sous vide externe avec le point de raccordement dans l'espace de mise sous vide avec le flexible fourni.
3. Choisissez un niveau faible, moyen ou élevé à l'aide de la touche de niveau de vide externe.
4. Appuyez sur la touche de démarrage pour lancer la mise sous vide. La mise sous vide s'arrête automatiquement lorsque le niveau de vide est atteint.

Attention! Les pieces de raccordement pour des accessoires de vide externes sur le flexible de mise sous vide externe ne sont pas fournis avec le tiroir de mise sous vide. Ceux-ci differeNT selon le type d'accessoire de mise sous vide.

Éché de la mise sous vide

Les causes suivantes peuvent empêcher le tiroir de mise sous vide de créé le vide dans l'espace de mise sous vide :

• Le couvercle n'est pas, ou pas suffisamment, enforcé lors de l'enclenchement de la mise sous vide. L'indication « échéc de la mise sous vide » s'allume.

Enforcez bien le couvercle sur le caoutchouc dans la partie avant.

• L'huile de la pompe à vide qui est nécessaire pour la mise sous vide contient de l'humidité.

L'indication « échéç de la mise sous vide » et « fonctionnement à sec » s'allument.

Démarrer le programme de fonctionnement à sec*.

Il y a eu une erreur.

• Appelez une société de service après-vente.

• Lorsque la mise sous vide a échoué plusieurs fois, l'indication « échéced de la mise sous vide » et l'indication de « fonctionnement à sec » s'allument. Nous conseillons alors d'effectuer le programme de fonctionnement à sec.

Attention! Lorsque l'indication « échéç de la mise sous vide » et l'indication « fonctionnement à sec » sont générées, alors, après un certain nombre de messages, le tiroir ne pourrait plus être commandé (sauf le programme de fonctionnement à sec). La mise en route du programme de fonctionnement à sec est alors indispensable pour pouvoir réutiliser le tiroir.

Démarrer programme de fonctionnement à sec

Après un certain temps d'utilisation, de l'humidité se forme dans l'huile de la pompe à vide. De ce fait, il est possible que l'appareil ne puisse plus créé un vide suffisant. Nous conseillons alors d'effectuer le programme de fonctionnement à sec. Lorsque la mise sous vide a échoué, l'indication « éché de la mise sous vide » et « fonctionnement à sec » s'allument. ÀpRES un certain nombre de mises en garde (l'indication « éché de la mise sous vide » et l'« fonctionnement à sec » s'allument) nous vous conseillons de réaliser le programme de fonctionnement à sec.

1. Appuyez sur la touche de fonctionnement à sec pour lancer cette fonction.
2. Appuyez ensuite immédiatement de façon brève sur l'avant du couvercle de sorte à ce que l'espace sous vide puisse faire le vide. Le symbole de fonctionnement à sec clignotependant le conditionnement.

Attention! Lorsque le programme de fonctionnement à sec n'a pas réussi à extraire entière l'humidité de l'huile après maximum 20 minutes, le tiroir passée automatiquement en « mode de refroidissement ». Il est alors impossible d'utiliser le tiroir de mise sous vide pendant une heures. L'indication du programme de fonctionnement à sec est visible sur l'écran d'affichage. Démarrez ensuite à nouveau le programme de fonctionnement à sec!

Un usage régulier du programme de fonctionnement à sec fait partie du fonctionnement normal du tiroir de mise sous vide.

Débranche l'appareil du secteur avant de commencer le nettoyage.

Nettoyez toutes les surfaces à l'aide d'un chiffon humide et d'eau savonnée. Essuyez le tout avec un chiffon doux.

L'appareil ne doit pas etre nettoyé à l'aide d'un nettoyeur vapeur.

N'utilisez pas de produits abrasifs, d'alcool ou de solvant, ces substances pouvant endommager l'appareil.

La face avant en acier inoxydable ou en verre est sensible au rayures. Utilisez un produit de nettoyage non abrasif spécifique pour l'acier inoxydable.

L'espace de mise sous vide peut être nettoyé avec de l'eau chaude et un produit d'entretien. Séchez ensuite bien l'espace avec un chiffon doux. Évitez d'humidifier le point d'aspiration!

Généralités

Le raccordement de cet apparéil au réseau électrique doit être confié à un installateur professionnel qui connait et applique la règlementation et les normes de sécurité en vigueur.

Raccordement

Raccordement électrique

Cet apparéil est fabriqué en classe I, cela signifie que l'appareil doit être mis à la terre.

Vérifiez si la capacité de puissance de l'alimentation secteur équivaut aux valeurs qui sont indiquées sur la plaquette d'identification de l'appareil.

Vérifiez avant de raccorder au réseau électrique si la prise de courant est équipée d'une mise à la terre.

L'appareil est équipé d'une fiche électrique. Lors de l'installation, n'oubliez pas de tener compte du fait que cette fiche électrique doit rester accessible.

Attention!

Si vous decide de réaliser une connexion électrique permanente, la ligne alimentant l'appareil devra composer un coupe-circuit omnipolaire dont les contacts en position ouverte sont séparés par une distance de 3 mm au moins.

Installer le filtré à huile

• Enlevez le couvercle de transport
• Installez le filtré à huile

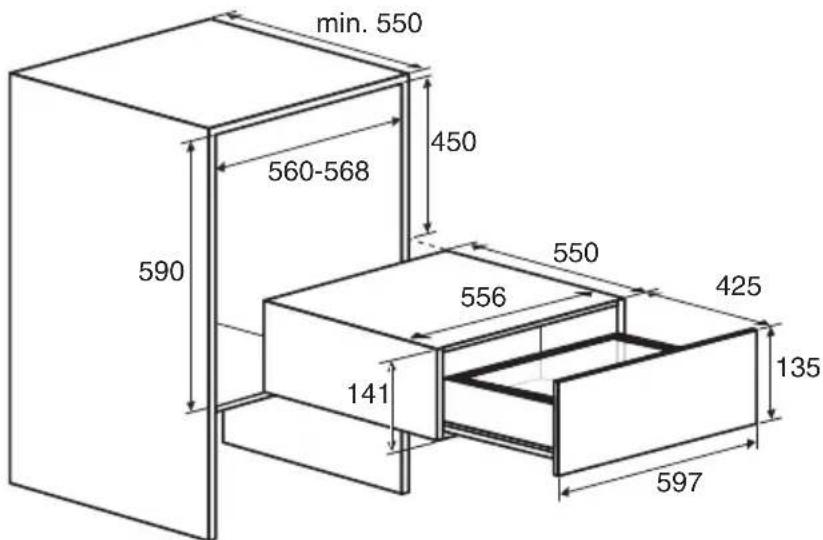

Encastrement

1. Mettez la fiche électrique de l'appareil dans une prise murale raccordée à la terre.

Faites glisser l'appareil dans la niche du meuble de cuisine.

Assurez-vous que le boitier de l'appareil est bien en place.

1. Vissez le tiroir sur la face avant à gauche et à droite dans le meuble à l'aide des 4 vis fournies.

1. Glissez les profilés décoratifs sur les profilés du tiroir à gauche et à droite depuis le dessus.

Attention! Lorsque vous coulibsez le tiroir et que celui-ci n'est pas fixé au meuble, il peut basculer vers l'avant.

Que faire de l'emballage et de l'appareil usé

Des matérieliaux durables ont ete utilisés pour la fabrication de cet apparéil. Il doit etre mis au rebut de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Les matériaux suivants ont eteutilisés:

carton
- feuille de polyéthylène (PE)
polystyrene exempt de CFC (mousse rigide PS)

Ces matérieliaux doivent être mis au rebut de façon appropriée et conformément aux dispositions réglementaires.

Le symbole de la poubelle barrée figure sur le produit. Il signale l'obligation de traitement sélectif des apparêls electroménagers. Cet apparéil doit donc faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchetterie municipale.

La collecte sélective des apparèils élémentanagers évite d'aggraver l'impact négatif des déchets sur l'environnement et la santé publique. Leur traitement permet de recycler les matériaux utilisés pour les fabriquer, ce qui représenté des économies considérables en termes de matières premières et d'énergie.

Déclaration de conformité

Nous déclarons, par la presente, que nos produits satisfont aux directives, normes et régulations europeennes en vigueur ainsi qu'à toutes les exigences qui sont mentionnées dans les normes auxquelles il est fait reference.
