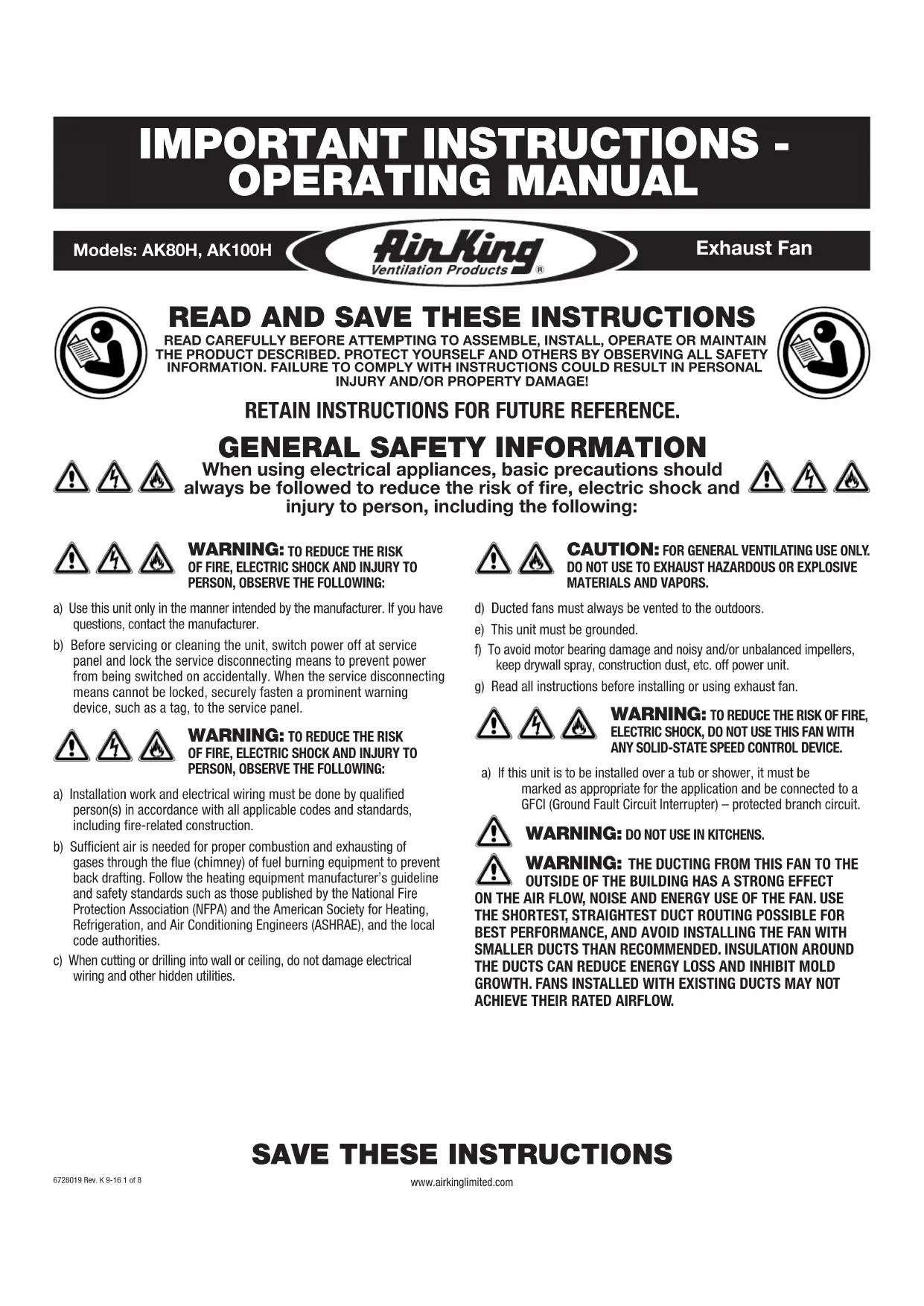

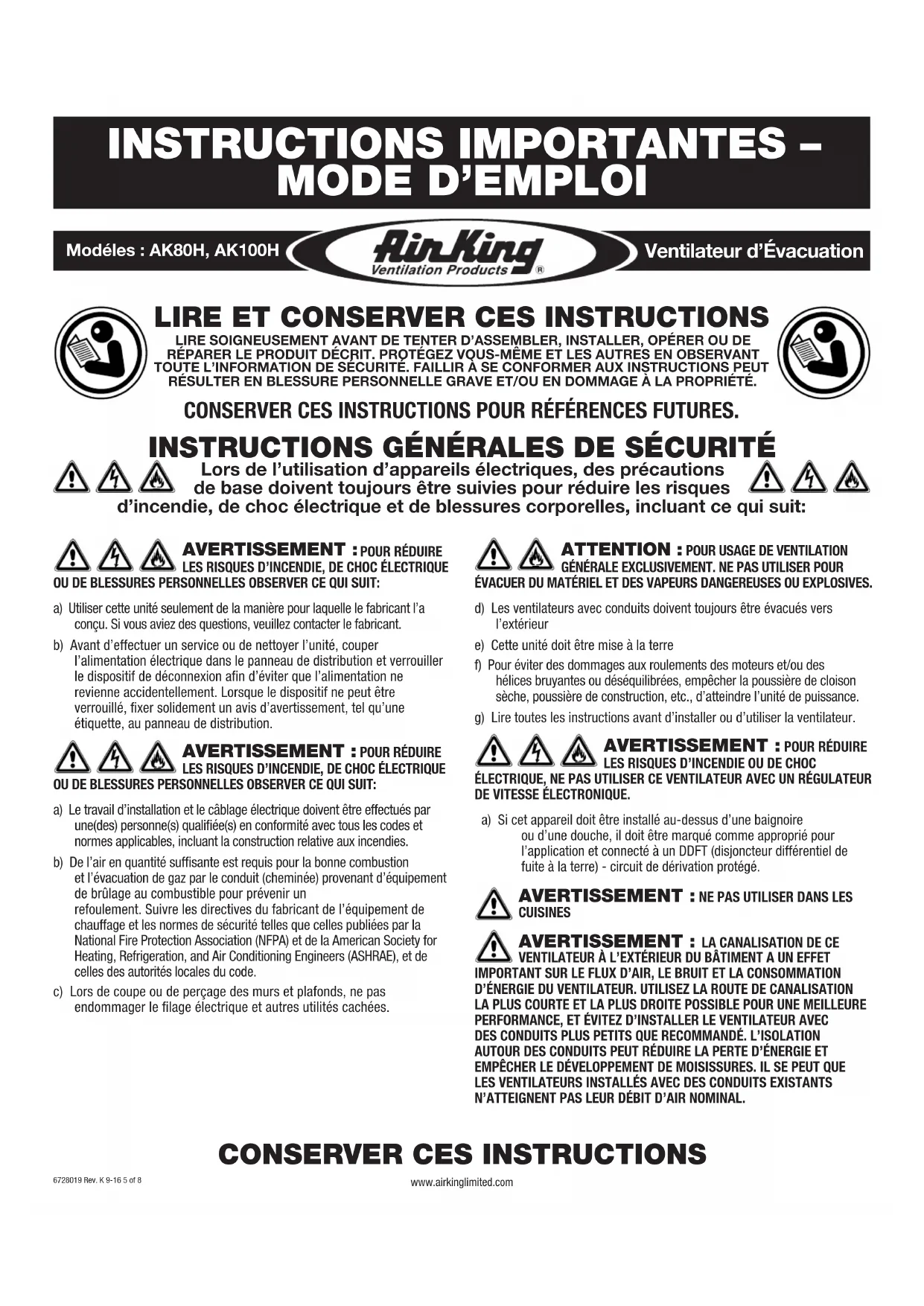

MODE D'EMPLOI AK100H Air King

Ventilateur d'Evacuation

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFERENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SECURITÉ

Lors de l'utilisation d'appareils électriques, des précautions

de base doivent toujours être suivies pour réduire les risques

d'incendie, de chocoléctrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT :POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'advertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ELECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Le travail d'installation et le cablage électrique doit être effectuels par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.
b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.
c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électric et autres utilisés cachées.

A ATTENTION :POUR USAGE DE VENTILATION

GENÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être evacués vers l'extérieur
e) Cette unité doit être mise à la terre
f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.
g) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur.

A AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE OU DE CHOC

ELECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

a) Si cet apparéil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT:NE PAS UTILISER DANS LES

CUISINES

AVERTISSEMENT : LA CANALISATION DE CE

VENTILATEUR A L'EXTERIEUR DU BATTIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ENERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POURUNE MEILLEURE PERFORMANCE, ET EVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ENERGIE ET EMPECHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE POT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

SECTION 1

Preparation du Ventilateur d'évacuation

1. Sortir le ventilateur de sa boite et confirmer que toutes les pieces sont presents. En plus du ventilateur d'évacuation vous devriez avoir:

1 -Grille
4-Traverses de Montage
1 - Ensemble de clapet (attaché)
1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualite d'air et performance acoustique, il est recommendé que la longueur de la canalisation et le nombre de coudes soient réalisés au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés.

Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison sechée d'une épaissierse de jusqu'à 1,9cm(3/4po).Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4) traverses de montage inclues.

1. Sélectionner l'alveole déconcable la moins appropriée et l'enlever à l'aide d'un tournevis à lame plate (Figure 1).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

SECTION 2

Nouvelle Construction

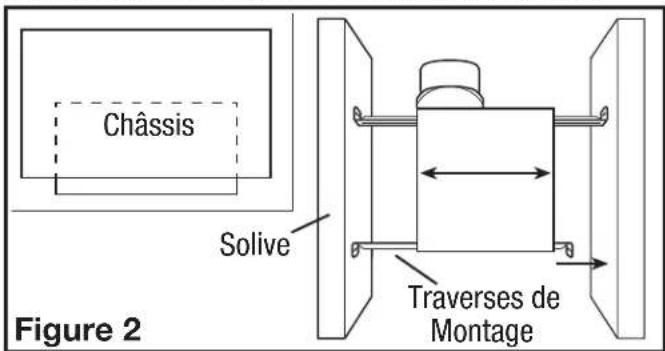

1. Installé les rails dans le canal de montage sur le boitier. Centrez le canal de montage dans les fentes sur le boitier, puis de l'intérieur du boitier, serrez les vis montage de sorte que le canal soit bien en place. Placez le boitier a cote de la solive. Aligner le chassis pour qu'il soit de niveau avec le plafond fini. Fixez les extrémites des rails aux solves avec des vis ou des clous (non inclus) et glissez le boitier dans la position finale (Figure 2).

SECTION 3

Construction Existante

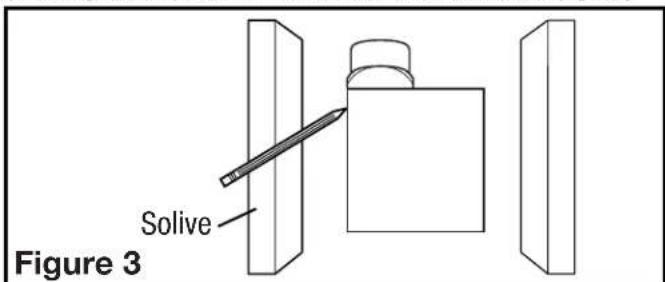

1. Placer le boitier en place entre les solives et tracez un contour sur le matériel du plafond (Figure 3). Metteze le boitier de cote et decoupez l'ouverture, en faisant attention de ne pas couper ou endommager les installations électriques ou d'autres utilisées masquées. Installee les rails dans le canal de montage sur le boitier. Centrez le canal de montage dans les fentes sur le boitier, puis de l'intérieur du boitier serrez les vis de montage de sorte que le canal soit bien en place. Positionné le boitier dans le trou préalablement découpé de sorte qu'il soit aligné avec le plafond fini. Fixez les extrémités des rails aux solves (Figure 2).

SECTION 4

Conduits

NOTE: UN CONDUIT PLUS RIGIDE DE 4 PO OU PLUS EST RECOMMANDE POUR UNE MEILLEURE PERFORMANCE.

ATTENTION : TOUS LES CONDUITS DOIVENT ETRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

REMARQUE: La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommandé. L'isolement autour des conduits peut réduire la perte d'énergie et empêcher le développement de moississeurs. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur début d'air nominal.

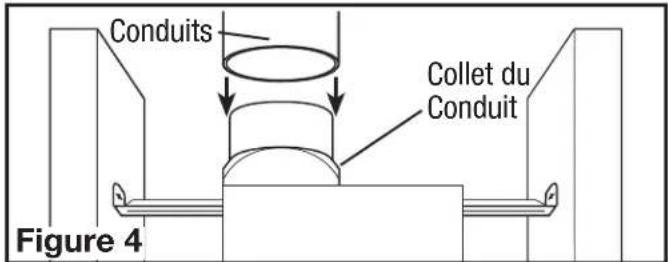

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 4). Fixer en place à l'aide de ruban ou de serre-joint. Toutjours évacuer le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommendé que les raccords d'extrémitéasse de restriction sont utilisées.

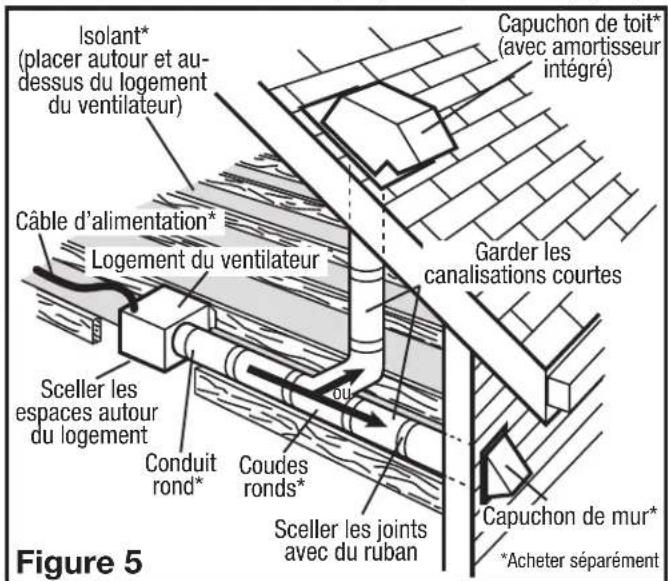

1. Assurez-vous que les joints des conduits et les pénérations extérieures sont scellées avec du mastic ou tout autre matière similaire pour creer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Place / enveloppez lisolant aujourdour du conduit et / ou ventilateur afin de minimiser la possibilité/accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

SECTION 5

Cablage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPE AU PANNEAU DE SERVICE AVANT DE COMMENCER I'INSTALLATION.

ATTENTION : TOUTES LES CONNXIONS DOIVENT ETRE FAITES EN CONFORMITE AVEC LES CODES ELECTRIQUES LOCAUX OU UX. SI VOUS N'ETES PAS FAMILIER AVEC LES METHODES D'INSTALLATION DE ELECTRIQUE, RECURRÉZ AUX SERVICES D'un ELECTRICAN QUALIFIÉ.

REMARQUE: cette unité peut composer posser disposé un panneau d'accès lésimal pour le cablage qui ne requiennent pas l'énèvement de l'assemblage de la bouillante du ventilateur. Si vous désissée de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartment de cablage interieur. Les deux méthodes sont également efficaces.

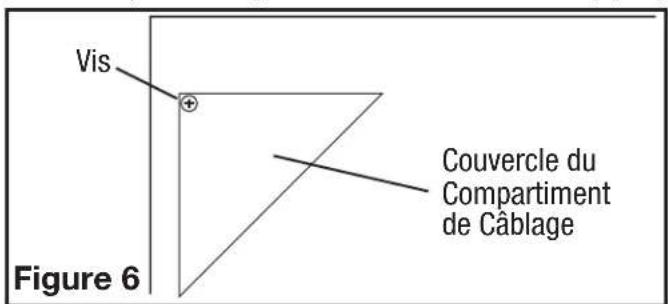

1a. Compartiment de Câblage Exterieur (Non inclus avec tous les modèles): enlever la vis du couvercle du compartiment à câblage etmettre ce couvercle dans un endroit fiable (Figure 6).

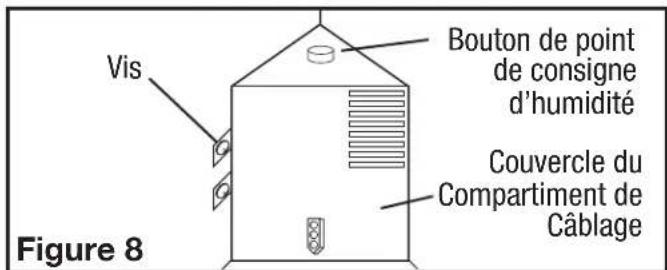

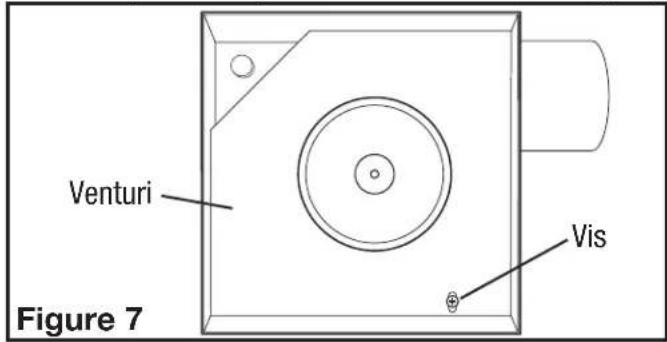

1b. Compartment de Câblage Interieur: Enlever le vis retenant en place l'ensemble venturi du ventilateur etSoulever pour sortir l'assemblage hors la chassis (Figure 7).Enlever la vis du couverde un compartment a câblage etmettre ce couverde dans un endroit friable (Figure 8).

REMARQUE: Si le raccord du moteur de ventilateur est raccordé au réceptacle du chassin, le débrancher afin que l'ensemble venturi du ventilateur soit complètement enlevé.

1. Pour un bon fonctionnement, le ventilateur de détction d'humidité exigera un interrupteur à 3 voies (non inclus). Faites passer le cablage entre le ventilateur et l'emplacement du commutateur. Assurez-vous la baisser suffisamment de cablage dans chaque boite pour faire les connexions. À la boite de commutation, connectez le fil noir de la maison à la borne commune du commutateur. Connectez le fil noir du ventilateur à l'une des bornes commutes sur le commutateur. Cette position activera le mode automatique et le ventilateur s'activera après une élevation d'humidité. Connectez le fil rouge du ventilateur à l'autre borne commutes sur le commutateur. Cette position activera le mode manuel et activera le ventilateur. Connectez correctement le fil de terre et neutre (le cas échéant), installez le commutateur et le couvercle.

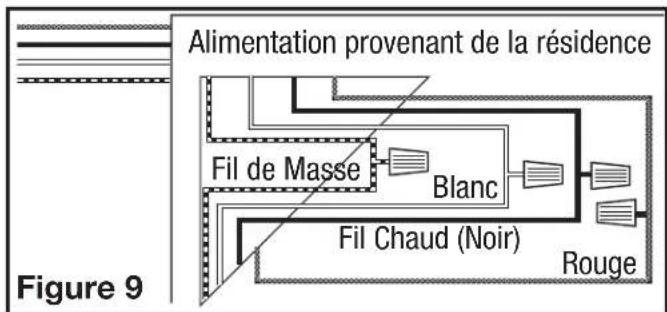

2. À partir de l'endetroit où vous avez choisi d'acceder à la boite de jonction du ventilateur, connectez le fil blanc de la maison au fil blanc du ventilateur. Connectez le fil de la position automatique sur l'interrupteur mural au fil noir du ventilateur, connectez le fil de la position manuelle sur l'interrupteur au fil rouge du ventilateur. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur (Figure 9). Utiliser des méthodes approvées pour toutes les connexions.

REMARQUE: les fils du réceptacle du ventilateur pouraient nécessiter d'être tirés à l'extérieur du compartment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartment. Des fils additionnels y sont presentés.

1. Regrouper soigneusement les fils à l'intérieur du compartment pour le raccordement et replaces le couvercle du compartment en le fixant avec la vis qui fut enlevée precedemment.

SECTION 6

Complétion de l'installation

1. Il est recommanded d'utiliser un scellant approprié pour le contact avec les materiaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîter de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.

REMARQUE: Ce ventilateur est conçu pour le contact d'iso1ation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'iso1ation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

1. Si l'assemblage de la soufflante du ventilateur a ete enleve durant le processus de raccordement, reinstaller la soufflante en inversant les instructions a I'etape 1b de la Section 5 Cablage.

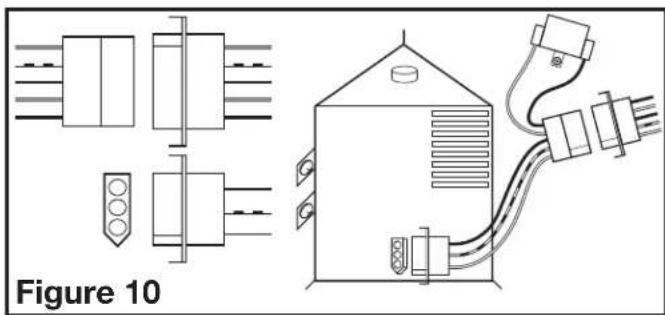

2. Connectez le faisceau électricque en branchant l'extrémité de 3 broches de connexion rapiè dans la prise située sur le côte du couvercle du compartment de fil. Assurez-vous que l'extrémité de 5 broches de connexion rapiè est branchée dans la prise du ventilateur. Ces fils ne peuvent être insérés que dans un seul sens dans les prises (Figure 10).

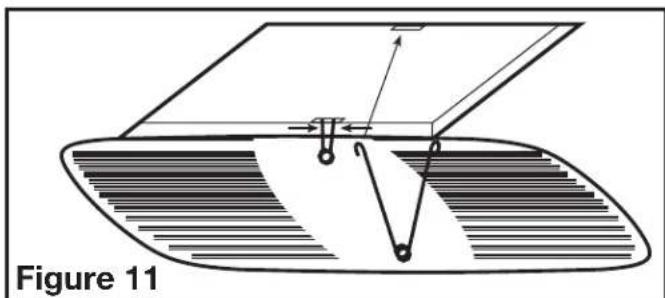

1. Installer la grille en pressant ensemble les deux extrémites des ressorts et en les installerant dans les fentes du chassin du ventilateur. Pousser la grille en position (Figure 11).

1. Restaurer l'alimentation et tester votre installation.

SECTION 7

Réglage de l'humidostat

Ce ventilateur est équipe d'un capteur d'humidité qui allume automatiquement le ventilateur (ou hausse la vitesse pour les modèles à deux vitesse), lorsque l'humidité est supérieure au point de consigne (ou baisse la vitesse pour les modèles à deux vitesse) lorsque l'humidité est inférieure ou égale au point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifie d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiente de la pierce s'élieve plus haut que le niveau prépréglé, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui menent à la croissance de moississeurs.

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartment de fil.

2. Reglez le cadran à l'humidité relative que vous vous pouze que le ventilateur maintienne, habituallément entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera étant. Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.

3. Reinstaller la grille et rétablier le courant.

SECTION 8

Utilisation et entretien

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

1. Nettoyage de la grille: Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisse, puis secher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE PoudRE A RÉCURER. Secher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous reférer à la Section 6 Completion de l'installation.
2. Nettoyage de l'assemblage du ventilateur: Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer delicatement l'aspirateur sur le ventilateur. NE JAMAS IMMERGER LES PARTIES ELECTRIQUES DANS L'EAU.

RÉSIDENTS DE LA CALIFORNIE UNIQUÉMENT :

AVERTISSEMENT: CE PRODUIT POT MEU VOS EXPOSER A UN PRODUIT CHIMIQUE [OU A DES PRODUITS CHIMIQUE] CONNU(S) PAR L'ETAT DE LA CALIFORNIE POUR CAUSEUR LE CANCER.

AVERTISSEMENT : CE PRODUIT POT VOUS EXPOSER À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUE] CONNU(S) PAR L'ÉTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITE ENVERS LES FONCTIONS DE LA REPRODUCTION.

Guide de dépannage

Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche.	1a. UnFuse peut être grillé ou un disjoncteur peut être décidé.nché.1b. La fiche de raccord du moteur n'est pas connectée.1c. Le câblage n'est pas raccordé correctement.1d. La moteur est terminée	1a. Remplacer le fuse ou réinitialiser le disjoncteur.1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité.1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur.
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est l'âche.3b. L'hélice du ventilateur frote contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité.3b. Appeler votre marchand pour un service.

GARANTIE LIMITEE

QUE COUVRE CETTE GARANTIE: Ce produit est garantie contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE: Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING: Au cours de la période de garantie, Air King, a son choix, reparera ou replacera n'importe quelle partie ou pieces qui s'avertent defectueuses ou replacera le produit entier par le même modele ou un modele comparable.

Ce QET CETTE GARANTIE NE COUVRE PAS.: Ce garantie ne s'applique pas si le produit et aient endomage ou arre de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expedition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorises. Cette garantie ne couve pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSSES OU TACITES (COMPRENANT, SANS LIMITATION, Toute GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEU ORIGINAL DU PRODUIT VEND OU TRANSFÉRE LE PRODUIT, CELUI qui SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCNE RÉSponsABILITÉ EXPRESSU OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTLES DE N'IMPORTE QUELLA CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTeurs OU RECEPTACLES DE MAISON. MALGRé N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UN GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNÉ TELLE RÉSponsABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.

Cerntes etats et provinces ne permertent pas les limitations de la periode de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par consequent, les presentes restrictions ne peuvent pas s'applier. La presente garantie vous donne des droits légaux spécifiques et peut'être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant une réclamation de garantie ne soit acceptée.

SERVICEÀLACLIENTÉLE:

Sans frais [phone]

notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pieces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numero du modele disponible, ainsi que le genre et le style (qui se trouvent sur l'etiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endetroit de l'achat.

www.airkinglimited.com

IL SE POT QUE LES PIECES POUR LES PRODUITS DISCONTINUÉS, OBSOLETE S ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SURETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

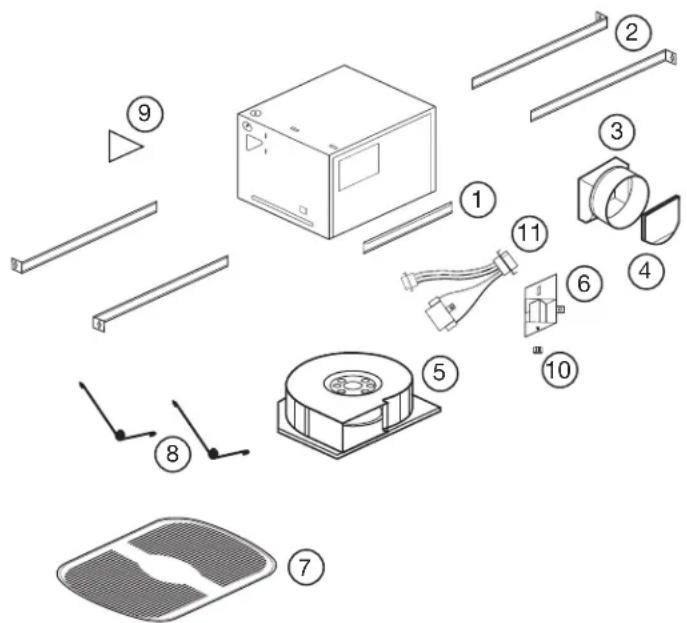

# Qe.	Description	# de pièce de remplacement
1	2 Canal de Montage	5S1202122
2	4 Traverses de Montage	5S1299002
3	1 Collet	5S1299003
4	1 Clapet	5S1299004
5	1 Assemblée de la Soufflante - AK80H	5S2202029
	1 Assemblée de la Soufflante - AK100H	5S2202401
6	1 Compartiment de Câblage	5S1202004
7	1 Grille	5S1202005
8	2 Ressorts de la grille	5S1202006
9	1 Couvercle de Câble Externe	5S1202007
10	1 Bouton	5S1299802
11	1 Harnais du Capuchon du Moteur - AK80H	5S9202516
	1 Harnais du Capuchon du Moteur - AK100H	5S9202514
* Non inclus avec tous les modèles

Installateur: Date d'installation:

Endroit de l'achat: Numéro de modèle :
