HmIPSK20 - Maison intelligente Homematic IP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de démarrage pour volets roulants et stores bannes
Marque	Homematic IP
Modèle	HmIP-SK20

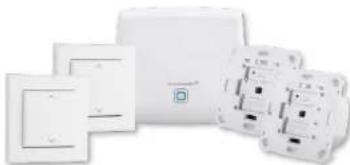

Composants inclus	Access Point, actionneur de volet roulant, commutateur à bascule
Alimentation Access Point	5 Vcc / 550 mA via bloc d'alimentation secteur fourni
Alimentation actionneur	230 V AC via circuit protégé par disjoncteur (caractéristique B ou C, 16 A max)
Fonctions principales	Commande de volets roulants et stores bannes via application, télécommande ou commutateur local
Intégration	Homematic IP System via cloud Homematic IP
Installation	Actionneur à monter dans boîtier d'encastrement (DIN 49073-1)
Sections de câble autorisées	Câble rigide 0,75 - 1,5 mm² ; câble flexible avec/sans embouts 0,75 - 1,5 mm²
Compatibilité moteurs	Moteurs à courant alternatif pour volets roulants ou stores bannes
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Respecter VDE 0100/HD384 ou IEC 60364 ; utiliser disjoncteur EN60898-1
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente
Température de fonctionnement	0 °C à +40 °C (estimation)
Humidité admissible	Jusqu'à 85 % HR sans condensation (estimation)
Indice de protection	IP20 (pour usage intérieur)
Conformité	Directive 2014/53/EU
Fabricant	eQ-3 AG, Maiburger Straße 29, 26789 Leer, Allemagne

FOIRE AUX QUESTIONS - HmIPSK20 Homematic IP

Comment installer le kit Homematic IP HmIP-SK20 ?

L'installation comprend le branchement de l'Access Point au secteur et au routeur, le montage de l'actionneur dans un boîtier d'encastrement (respectez les normes électriques) et la fixation du commutateur à bascule. Suivez impérativement les consignes de sécurité et utilisez un disjoncteur adapté.

Puis-je utiliser l'actionneur avec n'importe quel moteur de volet roulant ?

L'actionneur est conçu pour les moteurs à courant alternatif (230 V) pour volets roulants ou stores bannes. Vérifiez la compatibilité de votre moteur avant installation.

Quelle est la portée du système Homematic IP ?

La portée sans fil entre l'Access Point et les périphériques peut atteindre jusqu'à 100 mètres en champ libre. Dans les bâtiments, la portée est réduite par les murs et obstacles.

L'actionneur fonctionne-t-il sans l'Access Point ?

Non, l'actionneur nécessite l'Access Point pour la configuration et la commande via l'application Homematic IP. Le commutateur local permet un contrôle direct même sans cloud.

Comment appairer l'actionneur avec l'Access Point ?

Dans l'application Homematic IP, sélectionnez 'Ajouter un appareil' et suivez les instructions. Vous devrez généralement appuyer sur le bouton de l'actionneur ou du commutateur pour le rendre détectable.

Puis-je commander les volets via Alexa ou Google Home ?

Oui, via l'intégration Homematic IP avec les assistants vocaux. Vous devez activer la compétence Homematic IP dans l'application Alexa ou Google Home et lier votre compte.

Que faire si l'actionneur ne répond plus ?

Vérifiez l'alimentation électrique (disjoncteur), la connexion réseau de l'Access Point et redémarrez l'actionneur en coupant puis rétablissant le courant. Si le problème persiste, réinitialisez l'appareil via l'application.

Est-il possible de programmer des horaires pour les volets ?

Oui, l'application Homematic IP permet de créer des automatismes horaires ou liés à des événements (lever/coucher du soleil, température, etc.).

Le commutateur à bascule est-il inclus ?

Oui, le kit HmIP-SK20 inclut un commutateur à bascule adapté qui se clipse sur l'actionneur. Il permet une commande manuelle locale.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité UE est disponible en ligne à l'adresse www.homematic-ip.com ou peut être demandée au fabricant eQ-3 AG.

MODE D'EMPLOI HmIPSK20 Homematic IP

Mode d'emploi Homatmic IP Kit de démarrage ombrage

HmIP-SK20 / 258143 // V1.1/04/2025 Documentation @ 2020e-3 AG, TATemagne Sous réservé de tous droits et modifications. Imprimé à Hong Kong.

Mandataire du fabricant.

eQ-3 AG

Maiburger StraBe 29

26789 Leer - Alernagne

www.ee-3.6.com

Accedez i ci a l'integratie des

modes d'emploi

Fonctionnement

L'Access Point est l'unité centrale du Homematic IP System. L'apparil peut déréler le smartphone aux apparêls Homematic IP via le cloud Homematic IP et transmit des ordres de configuration et de commande depuis l'application aux apparêts.

Homematic IP Actionneur de volet roulant pour les interrupteurs de marque

Le Homematic IP Actioneur de volet rouulant pour le montage dans des bolitons encastres permiet de commander facilement les moteurs à courant, alternatif pour volets roulants ou stores bannes. Le commutateur à bascule classique foum, la télécommande et l'application Homematic IP permettent d'ouvir et de former les volets roulants et les stores bannes très facilement.

Homematic IP Commutateur à bascule pour les interrupteurs de marque avec flèches

Le Homematica¹ Commulatur a bascule peut facilement ettre place sur le Homematic IP Actionneur de volet roulant pour les interrupteurs de margue anif ou drevir et de fermer les volets roulants ou stores bannes raccordes.

Remarques sur le fonctionnement

Lors du besoin de l'emploiment de montage, faites attention à la disposition du cablage électrique ou aux cables d'alimentation existants.

Pour l' alimentation de l'appareil, utilisez exclusivement le bloc d'alimentation d'origine foumi (5 Vcc/550 mA)

L'apoareil peut uniquement être branché à une prise secteur facilement accessible. En cas de danger, débranchez la prise de connexion.

Homematic IP Actionneur de volet roulant pour les interrupteurs de marque

L'installation est autorisé uniquement dans les boilliers de commutateurs usés (boilliers d'encastrement) selon D.N 49073-L

Le circuit auquel le dispositif et la charge sont rac-. cordes doitetre équipe d'un dispacteur selon EN60898-1 (caracteristique de déclenancement. B ou C, courant nominal 16 A maxi, capacite de coupure 6 kA min., classe de limitation de l'energie 3). Les directives d'installation selon VDE 0100/HD384 ou IEC 60364 doiventetre respectees.

I est interde raccorder des circuits SELW/PELW aux sorties reais.

Respectez les câbles et les sections de cable admissibles dans ce contexte.

Sections de cable autorises pour le raccordement à l'actionner :

Câtie rigide [mm] Câtie flexible avec et sans embouts [mm]
0,75 - 1,50	0,75 - 1,50

Déclaration de conformité

Par la presente, eQ-3 AC, basée à Maburger Str 29, 26785 Leer, en Allemagne, déclaré que l'equipment radioélectrique Homematic IP HmIP-SK20 est conforme à la directive 2014/53/EU. L'intégrabilité de la déclaration européen de conformité est disponible à l'adresse suivante : www.homematic-ip.com
