Type de produit	Récepteur radio pour commande d'éclairage
Marque	Delta Dore
Modèle	Tyxia 4811
Dimensions (approximatives)	45 x 45 x 20 mm
Poids (approximatif)	50 g
Alimentation	230 V AC, 50 Hz
Puissance de commutation max	Charge résistive : 2000 W, charge inductive : 500 VA
Fréquence radio	868 MHz (Tyxia)
Portée radio en champ libre	Jusqu'à 100 m
Fonctions principales	Commande marche/arrêt, temporisation réglable, mode détection de présence
Nombre de canaux	1
Possibilité d'association	Jusqu'à 16 émetteurs par récepteur
Temporisation	Réglable de 30 secondes à plusieurs minutes
Type de montage	Encastré derrière un interrupteur existant
Indice de protection	IP20
Température de fonctionnement	0 °C à +40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par un électricien qualifié, respect des normes NF C 15-100
Pièces détachées et réparabilité	Aucune pièce détachée disponible, appareil non réparable par l'utilisateur
Informations générales	Récepteur radio de la gamme Tyxia, compatible avec les émetteurs Delta Dore

FOIRE AUX QUESTIONS - Tyxia 4811 DELTA DORE

Comment associer un émetteur au récepteur Tyxia 4811 ?

Mettez l'installation sous tension. Appuyez 3 secondes sur la touche du récepteur jusqu'à ce que son voyant clignote. Relâchez. Sur l'émetteur, envoyez l'ordre d'association (voir sa notice). Vérifiez que le voyant du récepteur ne clignote plus. Les produits sont associés.

Comment dissocier un émetteur du récepteur ?

Maintenez appuyé 10 secondes sur la touche du récepteur : après 3 secondes, le voyant clignote lentement, après 7 secondes, il clignote rapidement. Relâchez. Validez sur l'émetteur (voir sa notice). Vérifiez que le voyant du récepteur ne clignote plus.

Comment réinitialiser le récepteur (effacer tous les émetteurs) ?

Maintenez appuyée 20 secondes la touche du récepteur : après 3 secondes, le voyant clignote lentement, après 7 secondes, il clignote rapidement. Continuez d'appuyer jusqu'à ce que le voyant s'éteigne. Relâchez. Tous les émetteurs sont effacés.

Que faire si le voyant du récepteur ne clignote pas lors de la mise sous tension ?

Vérifiez que l'alimentation électrique est présente (230 V). Si le voyant reste éteint, le récepteur est peut-être défectueux. Contactez le service après-vente Delta Dore.

Peut-on utiliser le Tyxia 4811 avec un détecteur de présence ?

Oui, le récepteur peut être associé à un émetteur de détection de présence. La temporisation peut être réglée sur 'marche temporisée lancée sur fin de détection'.

Comment régler la temporisation sur le récepteur ?

Le récepteur propose plusieurs modes de temporisation. Par exemple, (1) marche temporisée lancée sur commande ON, (2) marche temporisée lancée sur fin de détection, (3) présence phase, (4) coupure brève 30'' puis 20'' avant extinction, (5) détection active si durée > 80 s. Consultez la notice pour le réglage précis.

Quelle est la puissance maximale que peut commuter le récepteur ?

La puissance de commutation maximale est de 2000 W en charge résistive (lampes à incandescence) et 500 VA en charge inductive (moteurs, transformateurs).

Le récepteur est-il compatible avec les émetteurs d'autres marques ?

Non, le Tyxia 4811 est conçu pour fonctionner exclusivement avec les émetteurs de la gamme Tyxia de Delta Dore (protocole propriétaire).

Où installer le récepteur ?

Il s'installe derrière un interrupteur existant (boîte d'encastrement). Il nécessite un fil neutre et un fil de phase. L'installation doit être réalisée par un électricien qualifié.

Que faire si le récepteur ne répond plus après une coupure de courant ?

Le récepteur conserve ses associations en mémoire. Si le problème persiste, essayez de réinitialiser l'appareil en maintenant la touche enfoncée 20 secondes, puis réassociez les émetteurs.

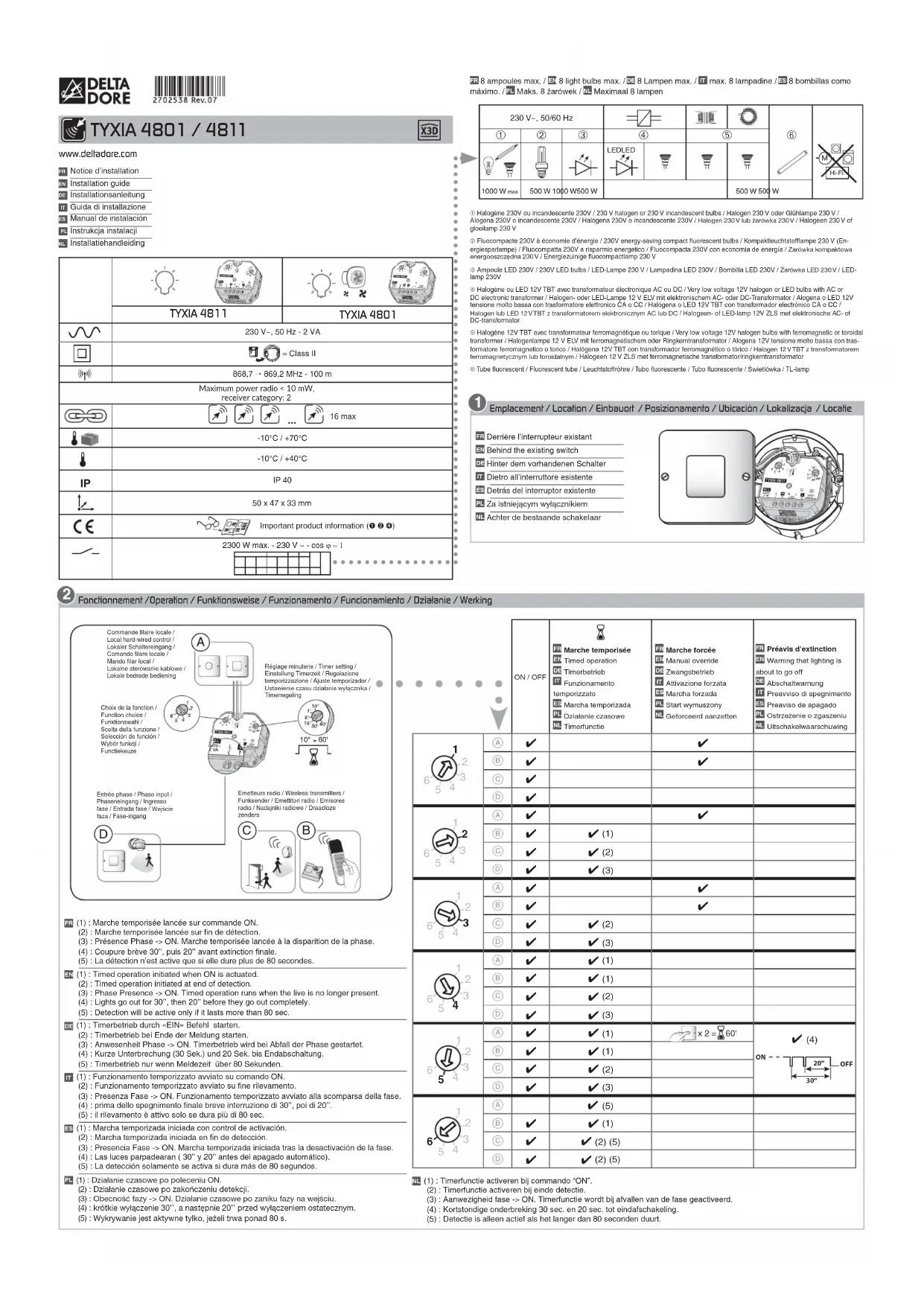

MODE D'EMPLOI Tyxia 4811 DELTA DORE

Notice d'installation

图

Installation guide

图

Installationspanleur

Derriere l'interrupteur existant

或

Behind the existing switch

DE

(1) :Marche temporisée lancee sur commande ON.

(2)Marche temporisée lancee sur lin de délection

(3) ; Présence Phase -- ON, Marche temporisée lancée à la disparition de la phase.

(4) : Courure breve 30", puis 20" avant extinction finale

(5) La détction n'est active que si elle dure plus de 80 secondes.

E

• Maintenez appuyé 10 secondes:

• après 3 secondos, lovoyant clignote lentoment. - après 7 secondes, levoyant clignote rapidement. Relachez.

Validez sur I'emetreur (voir sa notice).

Vérifiez que levoyant du récepteur ne clignole

plus. Les produits ne sont plus associés.

EN

Mettez l'installation sous tension.

Appuyez 3 secondes sur la touche du ou des recepteur(s) jusqu'à ce que sonvoyant clignote. Rolachoz.

Sur l'émetteur, envoyez l'ordre d'association (voir sa notices).
Vérifiez que levoyant du (ou des) recepteur(s)
ne clignote plus
Les produits sont associés.

EN

Maintenez appuyee 20 secondes sur la touche du recepteur :
- après 3 secondes, levoyant clignole lentement.
- après 7 secondes, le voyageant clignote rapidement.
Maintenez l'appui jusqu'à ce que levoyant s'éleigne. Relâchez,
