MODE D'EMPLOI CWMS 42 B 100 V LD Systems

Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans prob- lème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d‘informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

1. Veuillez lire attentivement ce manuel.

2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.

3. Veuillez suivre toutes les instructions

4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.

5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l‘appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu‘elles sont sécurisées. Vérifiez que l‘appareil est installé en toute sécurité, et qu‘il ne peut pas tomber.

7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.

8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l‘appareil est installé de façon à bénéficier en permanence d‘un refroidissement efficace et qu‘il ne peut pas chauffer de façon excessive.

9. Ne placez aucune source de flamme sur l‘appareil – par exemple, une bougie allumée.

10. Ne bloquez pas les ouïes d‘aération. Éviter toute exposition directe aux rayons du soleil !

11. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inflammables. 12. Vérifiez qu‘aucune projection ou liquide ne puisse s‘introduire dans l‘appareil. Ne posez sur l‘appareil aucun objet renfermant du liquide : vase, verre d‘eau...5

13. Vérifiez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.

14. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.

15. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modifier.

16. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, afin d‘éviter tout dommage ou accident, par exemple quelqu‘un qui trébuche sur le câble. 17. Lors du transport, vérifiez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels. 18. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.

19. Pour le nettoyage de l‘appareil, utilisez un chiffon sec/

20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil, veuillez séparer plastique, papier et carton.

21. Les films plastique doivent être mis hors de portée des enfants.

APPAREILS RELIÉS AU SECTEUR

22. ATTENTION : Si le câble de l‘appareil est muni d‘un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d‘un appareil. 23. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humidité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce. 24. Avant de relier l‘appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien. 25. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son adaptateur secteur) et de la prise murale. 26. Lors du branchement de l‘appareil, vérifiez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées. 27. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes. 28. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.

29. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.

30. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin. 31. Débranchez la fiche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période. CAUTION

ATTENTION Ne démontez jamais le couvercle de l’appareil, vous risquez de recevoir un choc électrique. L’appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l’utilisateur Ne confiez sa réparation qu’à un personnel technique qualifié. Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l’utilisateur la présence à l’intérieur de l’appareil d’une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes. Le pictogramme en forme de triangle équilatéral renfermant un point d’exclamation signal eà l’utilisateur la présence d’instructions impor- tantes concernant l’utilisation ou l’entretien de l’appareil. ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO Cet appareil a été conçu en vue d’une utilisation professionnelle. L’utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d’accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l’utilisation de ce produit, il est possible d’atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL). Pour éviter tout risque de traumatisme auditif, évites d‘écouter à fort volume sonore pendant de longues périodes. Un niveau d‘écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d‘écoute à un niveau raisonnable.

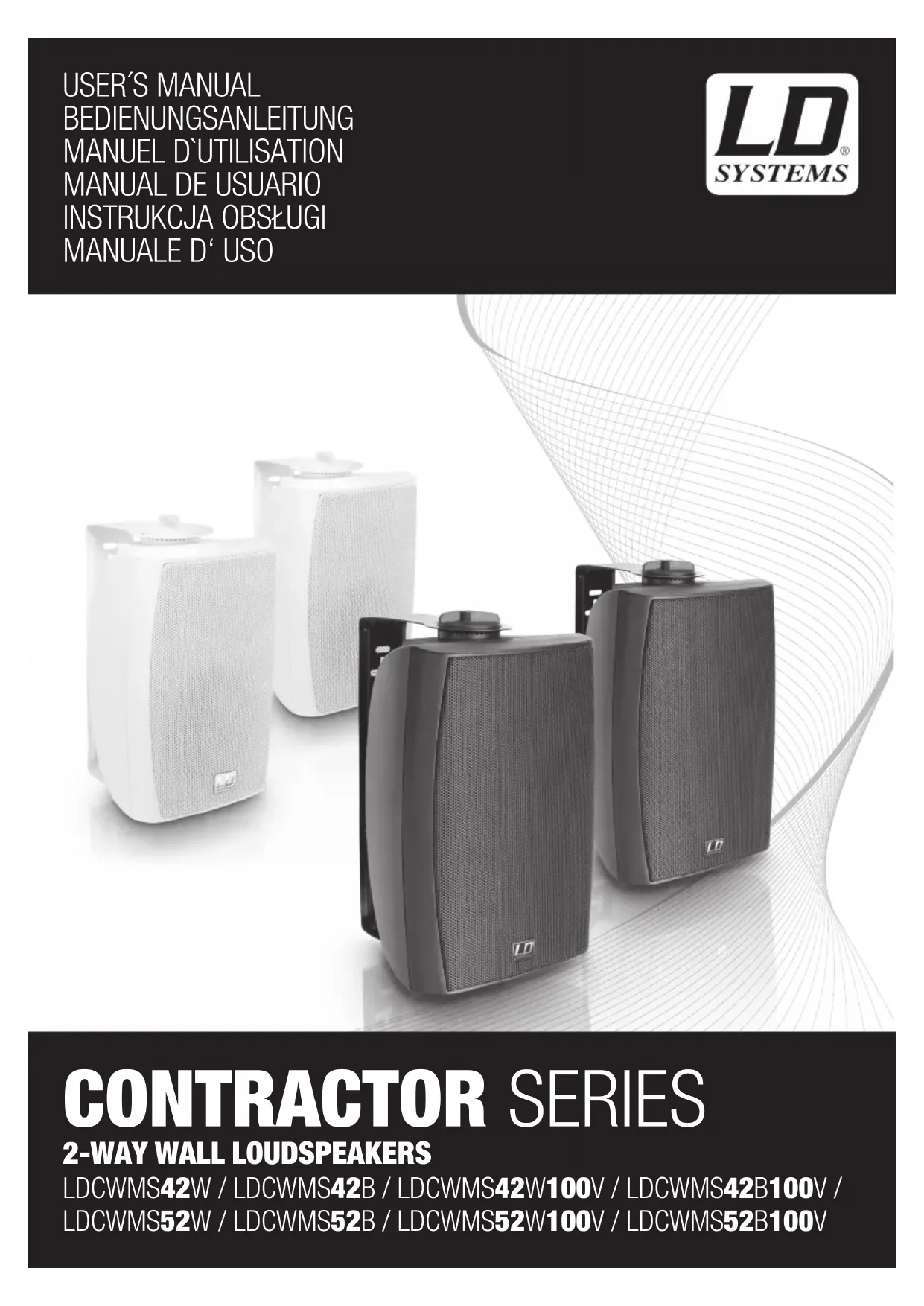

Introduction Les enceintes LD Systems CWMS 42 et CWMS 52 sont des enceintes murales d'une grande élégance, de type 2 voies ; leur bande passante s'étend jusqu'à 20 kHz, et elles assurent une excellente intelligibilité sur les voix. Elles sont conçues pour des applications de sonorisation très variées, en toute discrétion, pour les hôtels, les restaurants, les bars, les foyers, les salles de formation et de conférences ou les galeries commerciales. Les LD CWMS 42 et CWMS 52 sont disponibles en finition blanche ou noire (LDCWMS42W, LDWMS52W, LDCWMS42B, LDCWMS52B). Pour les systèmes d'alerte incendie type ELA, les enceintes CWMS 42 et CWMS 52 sont disponibles en version 100 Volts (références LDCWMS42W100V, LDCWMS42B100V, LDCWMS52W100V, LDCWMS52B100V) ; elles possèdent alors 4 enroulements de puissance – respective- ment 1,25 / 2,5 / 5 / 10 Watts et 2,5W / 5W / 10W / 20W, en plus de la position 8 Ohms.

Distance entre les trous percés sur la fxation murale (milieu à milieu)

L'enceinte peut se monter à l'horizontale ou à la verticale sur sa fixation murale. La fixation possède plusieurs points de suspension, pour une polyvalence accrue. Séparez la fixation de l'enceinte, en desserrant les deux vis à papillon en haut et en bas (Figure A). Vissez la fixation murale à l'emplacement désiré du mur, ou au plafond, avec le matériel de fixation correspondant, et vérifiez la bonne tenue en place. Montez alors l'enceinte sur sa fixation murale, avec les deux vis papillon, et orientez-la comme désiré.

Connectez le pôle Plus (+) du câble haut-parleur provenant de l'amplificateur au bornier rouge (+) et le pôle Moins (-) du câble haut-parleur provenant de l'amplificateur au bornier noir (-) de l'enceinte. En cas de branchement en parallèle de plusieurs enceintes sur un même canal d'amplification, attention à bien respecter les polarités, l'impédance de charge minimale (côté amplificateur) et la puissance maximale admissible (côté enceinte) Exemple : 2 enceintes, d'une puissance admissible de 30 Watts et d'une impédance de 8 Ohms, sont connectées en parallèle : leur puissance admissible globale passe alors à 60 Watts et leur impédance résultante à 4 Ohms. Par conséquent, le canal d'amplification correspondant doit lui aussi pouvoir fournir une puissance de 60 Watts sur 4 Ohms, et rester stable sur cette charge (voir Figure ci dessous).

L'enceinte est équipée d'un sélecteur à 5 positions (Figure B) permettant de choisir l'enroulement de puissance désiré en mode 100 V ou de passer en mode basse impédance (8 Ohms) IMPORTANT : Si vous choisissez la position 8 Ohms, vérifiez bien que l'amplificateur auquel l'enceinte est reliée travaille aussi en mode impédance (sous peine d'endommager les deux appareils). Une fois que vous avez choisi l'une des 4 valeurs d'enroulement de puissance du transformateur 100 V, via le sélecteur B, reliez le conducteur connecté à la sortie repérée "100V" de l'amplificateur au bornier rouge (+) et le conducteur relié à la sortie "COM" (C) au bornier noir (-) En cas de branchement en parallèle de plusieurs enceintes 100 Volts, veuillez utiliser des enceintes du même type et respectez la polarité. La puissance de l'amplificateur doit être au minimum égale à la somme des puissances des enceintes connectées Exemple : Pour alimenter 5 enceintes en parallèle, d'une puissance de 10 W, il faut un amplificateur d'une puissance d'au moins 50 W (voir Figure ci dessous).

Référence Modèle : LDCWMS42W LDCWMS42B

Type de Produit : enceinte pour installation enceinte pour installation enceinte pour installation enceinte pour installation Type : passif passif passif passif Type : enceinte murale enceinte murale enceinte murale enceinte murale Format : enceinte 2 voies enceinte 2 voies enceinte 2 voies enceinte 2 voies Couleur : blanc (LDCWMS42W) noir (LDCWMS42B) blanc (LDCWMS42W100V) noir (LDCWMS42B100V) blanc (LDCWMS52W) noir (LDCWMS52B) blanc (LDCWMS52W100V) noir (LDCWMS52B100V) Diamètre Boomer : 4“ 4“ 5,25“ 5,25“ Diamètre Boomer : 102 mm 102 mm 133 mm 133 mm Diamètre Tweeter : 0,75“ 0,75“ 1,2“ 1,2“ Diamètre Tweeter : 19 mm 19 mm 30 mm 30 mm Impédance Nominale (mode basse impédance) : 8 ohms 8 ohms 8 ohms 8 ohms 100 V - valeurs de bobinages de puissance : n/a 1,25 W / 2,5 W / 5 W / 10 W n/a 2,5 W / 5 W / 10 W / 20 W Puissance Admissible en Mode Basse Impédance (RMS) : 20 W 20 W 30 W 30 W Sensibilité (pour 1 W à 1 m) : 87 dB SPL 87 dB SPL 88 dB SPL 88 dB SPL Réponse en Fréquence : 90 Hz - 20.000 Hz 90 Hz - 20.000 Hz 80 Hz - 20.000 Hz 80 Hz - 20.000 Hz Contrôles : n/a Sélecteur 5 positions pour choix de l'enroulement de puissance n/a Sélecteur 5 positions pour choix de l'enroulement de puissance Dimensions (L x H x P) : 156 x 253 x 135 mm 156 x 253 x 135 mm 180 x 294 x 160 mm 180 x 294 x 160 mm Masse : 1,55 kg 1,77 kg 2,05 kg 2,44 kg17

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : http://www.adamhall.com/media/shop/ downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT (Valid in the European Union and other European countries with waste separation) (Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.
