BEDIENUNGSANLEITUNG CWMS 42 B 100 V LD Systems

Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

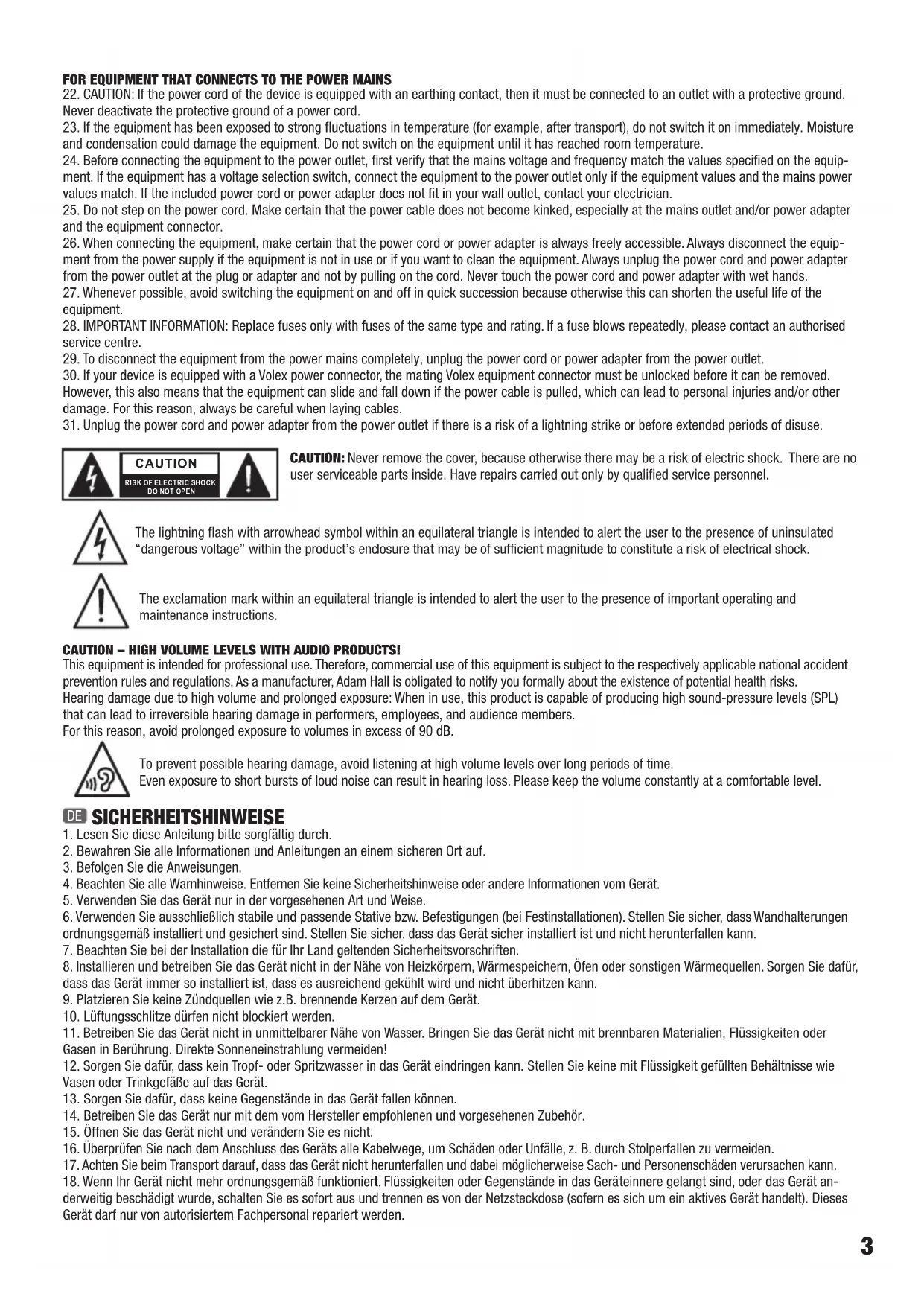

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an- derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.4

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch- tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer- den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. CAUTION

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

Einführung Die LD Systems CWMS 42 und CWMS 52 sind elegante Wandlautsprecher mit 2-Wege Technologie, die einen Frequenzgang bis 20 kHz erreichen und durch hohe Sprachverständlichkeit überzeugen. Die Lautsprecher sind für einen weiten Anwendungsbereich entwickelt und eignen sich zur diskreten Beschallung von Hotels, Restaurants, Bars, Foyers, Schulungs- und Konferenzräumen, Einkaufszentren und sogar im Wohnbereich. Die LD CWMS 42 und CWMS 52 werden in weißer und schwarzer Ausführung angeboten (LDCWMS42W, LDWMS52W, LDCWMS42B, LDCWMS52B). Für ELA-Systeme sind alle Versionen auch als 100-Volt-Modelle (LDCWMS42W100V, LDCWMS42B100V, LDCWMS52W100V, LDCWMS52B100V) mit jeweils 5 Anschlusswerten erhältlich (1,25W / 2,5W / 5W / 10W und 8 Ohm, bzw. 2,5W / 5W / 10W / 20W und 8 Ohm).

Lochabstand in der Wandhalterung (Lochmitte - Lochmitte)

Der Lautsprecher kann mit Hilfe der Wandhalterung horizontal oder vertikal montiert werden. Die Halterung verfügt über mehrere Aufhänge- punkte, ist somit universell einsetzbar. Entfernen Sie die Halterung vom Lautsprecher, indem Sie die beiden Flügelschrauben (Abbildung A) auf der Ober- und Unterseite lösen. Befestigen Sie die Wandhalterung an einer geeigneten Stelle der Wand, oder Decke mit geeignetem Befestigungsmaterial und achten auf sicheren Halt. Montieren Sie nun den Lautsprecher mit Hilfe der beiden Flügelschrauben an der Wandhalterung und stellen den Abstrahlwinkel wie gewünscht ein.

Verbinden Sie den Pluspol (+) des vom Verstäker kommenden Lautsprecherkabels mit dem roten Schraubanschluss (+) und den Minuspol (-) des vom Verstärker kommenden Lautsprecherkabels mit dem schwarzen Schraubanschluss (-). Achten Sie beim parallelen Anschluss mehrerer Lautsprecher an einem Endstufenkanal auf gleiche Polung, Mindestimpe- danz (Endstufe) und Gesamtbelastbarkeit (Lautsprecher). Beispiel: 2 Lautsprecher mit je 30W Belastbarkeit und 8 Ohm Impedanz parallel geschaltet ergeben eine Gesamtbelastbarkeit von 60W und eine Gesamtimpedanz von 4 Ohm. Ein Kanal der verwendeten Endstufe muss also eine Leistung von mindestens 60W an 4 Ohm haben und demnach auch 4 Ohm stabil sein (siehe Abbildung unten).

Der Lautsprecher ist mit einem 5-Wege Schalter ausgestattet (Abbildung B), der es ermöglicht, den gewünschten Anschlusswert einzustellen. WICHTIG: Achten Sie darauf, dass Sie die Einstellung 8 Ohm ausschließlich in Verbindung mit einem Verstärker für niederohmige Lautsprecher verwenden dürfen (Materialschäden bei Nichtbeachtung!). Nachdem Sie einen der 4 Anschlusswerte für 100V Systeme am Schalter B mit Hilfe eines geeigneten Werkzeugs eingestellt haben, verbinden Sie den 100V Anschluss des vom Verstärker kommenden Lautsprecherkabels mit dem roten Schraubanschluss (+) und den COM-Anschluss (C) des vom Verstärker kommenden Lautsprecherkabels mit dem schwarzen Schraubanschluss (-). Bitte verwenden Sie bei parallelem Anschluss mehrerer 100V Lautsprecher den gleichen Typ und achten Sie auf gleiche Polung. Die Endstufenleistung muss mindestens der Summe der Anschlusswerte der angeschlossenen Lautsprecher entsprechen. Beispiel: 5 Lautsprecher, mit je 10W Anschlusswert parallel geschaltet, erfordern eine Endstufenleistung von mindestens 50W (siehe Abbildung unten).

Produktart: Installationslautsprecher Installationslautsprecher Installationslautsprecher Installationslautsprecher Typ: passiv passiv passiv passiv Ausführung: Wandlautsprecher Wandlautsprecher Wandlautsprecher Wandlautsprecher Lautsprecherart: 2-Wege Lautsprecher 2-Wege Lautsprecher 2-Wege Lautsprecher 2-Wege Lautsprecher Farbe: weiß (LDCWMS42W) schwarz (LDCWMS42B) weiß (LDCWMS42W100V) schwarz (LDCWMS42B100V) weiß (LDCWMS52W) schwarz (LDCWMS52B) weiß (LDCWMS52W100V) schwarz (LDCWMS52B100V) Größe Tieftöner: 4“ 4“ 5,25“ 5,25“ Größe Tieftöner: 102 mm 102 mm 133 mm 133 mm Größe Hochtöner: 0,75“ 0,75“ 1,2“ 1,2“ Größe Hochtöner: 19 mm 19 mm 30 mm 30 mm Impedanz (Niederohm): 8 Ohm 8 Ohm 8 Ohm 8 Ohm 100V Anschlusswerte: n/a 1,25W / 2,5W / 5W / 10W n/a 2,5W / 5W / 10W / 20W Belastbarkeit Niederohm (RMS): 20 W 20 W 30W 30W Empfindlichkeit 1W / 1m: 87 dBspl 87 dBspl 88 dBspl 88 dBspl Frequenzgang: 90 Hz - 20 kHz 90 Hz - 20 kHz 80 Hz - 20 kHz 80 Hz - 20 kHz Bedienelemente: n/a 5-Wege Schalter für die Einstellung des Anschlusswerts n/a 5-Wege Schalter für die Einstellung des Anschlusswerts Abmessungen (B x H x T): 156 x 253 x 135 mm 156 x 253 x 135 mm 180 x 294 x 160 mm 180 x 294 x 160 mm Gewicht: 1,55 kg 1,77 kg 2,05 kg 2,44 kg DE16

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@ adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
