MODE D'EMPLOI H 110 K LEISURE

Avant de commencer, bien vouloir lire ce manuel d'utilisation !

Chère cliente, cher client,

Merci d'avoir choisi les produits Leisure. Nous espérons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser ce produit, de lire attentivement ce manuel et tous les autres documents fournis et de les conserver soigneusement pour toute consultation future. Si vous confiez le produit à quelqu'un d'autre, n'oubliez pas de lui remettre également le manuel d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut s'appliquer à plusieurs autres modèles. Les différences entre un modèle et un autre sont clairement exposées dans le manuel.

Signification des pictogrammes

Les symboles suivants sont repris tout au long de ce manuel:

Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

Ce produit a été fabriqué dans les usines modernes respectueuses de l'environnement.

1 Données techniques 14-16

2 Sécurité et installation 17-18

Généralités....17

Conseils pour la sécurité. .....17

Avant de brancher la hotte au réseau de distribution électrique .....17

3 Instructions pour l'installation 18-19

Raccordement électrique .....18

Fixation murale....19

Fixation des raccords télescopiques .....19

Mode recyclage .....19

4 Emploi et entretien 20-21

Remplacement des lampes à LED....21

Commandes mécaniques les symboles sont indiqués ci-dessous .....21

1 Données techniques

	H 110 K H	110 X H 100	K H 100 X	H 90 K H 90 X
Profondeur	495 mm	495 mm	495 mm	495 mm	495 mm	495 mm
Largeur 108 mm	108 mm 100	mm 100 mm	90 mm 90 mm
Hauteur	755-1100
Tension d'alimentation	220 - 240 V, 50-60 Hz
Controles	3 positions
Puissance d'aspiration	650 m^3/h
Puissance du moteur	250 W
Lampes	2 x 1,5 W LED
Diamètre de sortie d'aire	120-150 mm
Poids net	15 kg	15 kg	14.5 kg	14.5 kg	13 kg	13 kg
Poids brut	17,5 kg	17,5 kg	17 kg	17 kg	15.5 kg	15.5 kg
Couleur	Noir	Inox	Noir	Inox	Noir	Inox

1 Données techniques

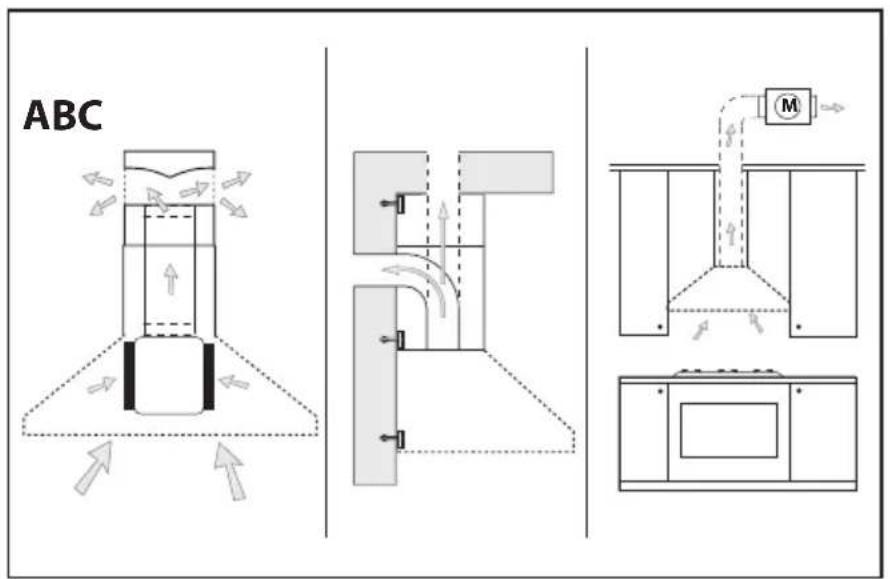

ABC

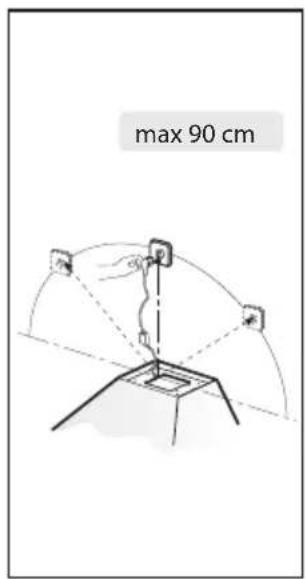

max 90 cm

Fig.1

20 A

Fig.2Fig.3

1 Données techniques

2 Sécurité et installation

Généralités

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé en mode évacuation (évacuation de l'air à l'extérieur - Fig.1B), recyclage (retour de l'air à l'intérieur - Fig.1A) ou avec un moteur externe (Fig.1C).

Conseils pour la sécurité

- Attention, lorsque dans la même pièce vous utilisez simultanément la hotte en mode évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au ré- seau électrique:

- Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée.

- En cas de doute, contacter un électricien qualifié. Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

- Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

Dans certaines circonstances les produits électroménagers peuvent être dangereux.

• N'essayez pas de contrôler l'état des filtres quand la hotte est en marche.
• Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
• Il est absolument interdit de faire flamber des aliments sous la hotte.
• Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour risquent de créer un incendie.
• Surveillez constamment les fritures pour éviter que l'huile surchauffée ne prenne feu.
• Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
• Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
• Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.
• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
  Cet appareil est conforme à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

2 Sécurité et installation

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets.

Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

3 Instructions pour l'installation

• Le montage et le branchement électrique doivent être effectués par une personne spécialisée.
• Utiliser des gants de protection avant de procéder aux opérations de montage.

Raccordement électrique:

• L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La prise doit être accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.
• La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre.

- Si une table de cuisson électrique, à gaz ou à induction est installée au dessous, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte.

S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de la partie inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique. En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, démonter les filtres anti-graisse (Fig.5).

• Si vous souhaitez installer la hotte en mode évacuation, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'un réducteur pourrait diminuer les performances du produit et augmenter le niveau sonore.
• Si votre appareil a été étudié pour être utilisé dans des habitations pourvues d'aspiration centralisée, effectuer les opérations suivantes:

3 Instructions pour l'installations

- L'interrupteur commande l'ouverture et la fermeture d'une soupape au moyen d'un dispositif thermoélectrique. En commutant l'interrupteur sur la position ON, après une minute, la soupape s'ouvre en tournant de 90°, ce qui permet l'aspiration de l'air vicié. En inversant l'interrupteur sur la position OFF, après 100 secondes, la soupape se ferme.

Fixation murale:

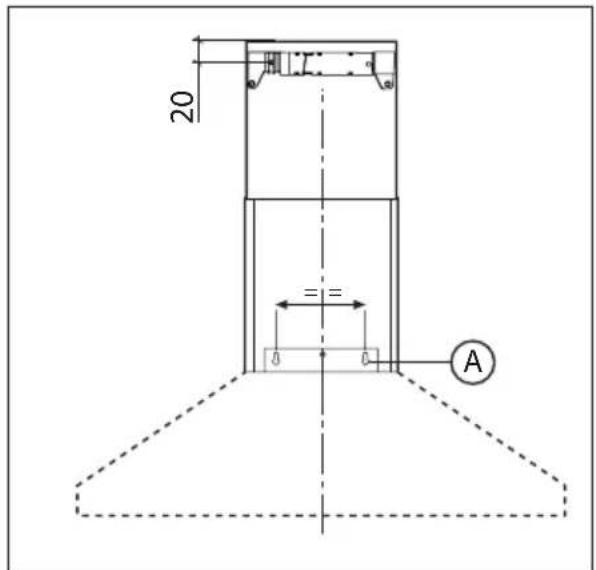

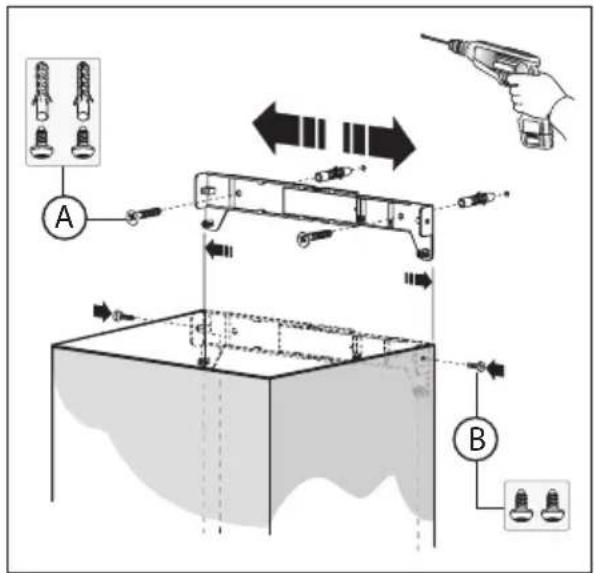

Percer les trous A en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.4). Lors du montage, utiliser des vis et des chevilles adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les chevilles seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, où sera fixée la hotte.

Fixation des raccords télescopiques:

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. Si votre appareil doit être installé en mode évacuation ou avec moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4). Introduire le raccord supérieur à l'intérieur du raccord inférieur et appuyer sur la coque. Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).

Mode recyclage:

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte en mode évacuation. Afin d'installer les filtres, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire. Les filtres doivent être installés sur le groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'au déclic d'arrêt (Fig.6).

4 Emploi et entretien

- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.

- Pour prévenir le risque d'incendie, il est nécessaire de laver au moins tous les 2 mois les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et cycle court.

- Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.

- Les filtres à charbon actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.

- Les filtres à charbon actif non réutilisables doivent être remplacés tous les 4 mois au minimum. La saturation du charbon actif dépend de l'utilisation plus où moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.

• Les filtres à charbon actif lavables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats) Enlever l'eau en excès sans abîmer le filtre, retirer les parties en plastique, faire sécher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée tous les 2 mois pour maintenir efficace la fonction du filtre à charbon lavable. Ces derniers doivent être remplacés au minimum tous les 3 ans ou lorsque le matelas est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif lavables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquemment la hotte, aussi bien à l'intérieur qu'à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dé-naturé ou des détergents liquides neutres non abrasifs.
• Le système d'éclairage de la hotte est conçu pour une utilisation pendant la cuisson et non pour une utilisation prolongée afin d'illuminer la pièce. l'éclairage prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

4 Emploi et entretien

Remplacement des lampes à LED (Fig.7):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement remplacées par un technicien spécialisé

Ne touchez pas aux lampes avec les mains nues.

Commandes Mécaniques (Fig.8.A) les symboles sont les suivants:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIERE VITESSE
D = Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
G = Voyant MOTEUR EN MARCHE.

NOUS DECLINOS TOUTE RESPONSABILITE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES IN- STRUCTIONS.
