Caractéristique	Détails
Type de produit	Hotte
Débit d'air	Jusqu'à 600 m³/h
Nombre de vitesses	3 vitesses
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Niveau sonore	Max 65 dB
Dimensions	60 cm de large
Installation	Murale
Consommation énergétique	Classe énergétique A
Maintenance	Nettoyage régulier du filtre, remplacement tous les 6 mois
Sécurité	Protection contre les surchauffes
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - H 102 PK LEISURE

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Le bruit de la hotte est très fort, est-ce normal ?

Un niveau sonore élevé peut être dû à un filtre encrassé. Nettoyez ou remplacez les filtres pour réduire le bruit.

La hotte ne filtre pas correctement les odeurs, que dois-je vérifier ?

Vérifiez que les filtres à charbon sont en bon état et qu'ils sont installés correctement. Remplacez-les si nécessaire.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés à la main avec de l'eau chaude et du détergent. Assurez-vous de bien les sécher avant de les réinstaller.

La lumière de la hotte ne s'allume plus, que faire ?

Vérifiez l'ampoule, elle peut être grillée. Remplacez l'ampoule par une neuve et assurez-vous qu'elle est compatible avec votre modèle.

Comment installer la hotte correctement ?

Suivez le guide d'installation fourni avec la hotte, en vous assurant de respecter les distances recommandées par rapport à la cuisinière.

Y a-t-il des pièces de rechange disponibles pour cette hotte ?

Oui, vous pouvez commander des pièces de rechange auprès de votre revendeur ou directement sur le site du fabricant.

La hotte ne semble pas aspirer efficacement, que faire ?

Vérifiez que la sortie d'air n'est pas obstruée et que les filtres sont propres. Un entretien régulier est essentiel pour un bon fonctionnement.

La hotte émet une odeur étrange, que cela signifie-t-il ?

Une odeur étrange peut provenir de filtres encrassés ou d'un moteur surchauffé. Nettoyez les filtres et vérifiez le moteur pour des signes de surchauffe.

Comment régler la vitesse de la hotte ?

Utilisez le panneau de contrôle de la hotte pour ajuster la vitesse. Consultez le manuel pour des instructions spécifiques selon le modèle.

MODE D'EMPLOI H 102 PK LEISURE

Avant de commencer, bien vouloir lire ce manuel d'utilisation !

Chère cliente, cher client,

Merci d'avoir choisi les produits Leisure. Nous espérons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser ce produit, de lire attentivement ce manuel et tous les autres documents fournis et de les conserver soigneusement pour toute consultation future. Si vous confiez le produit à quelqu'un d'autre, n'oubliez pas de lui remettre également le manuel d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut s'appliquer à plusieurs autres modèles. Les différences entre un modèle et un autre sont clairement exposées dans le manuel.

Signification des pictogrammes

Les symboles suivants sont repris tout au long de ce manuel:

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

ATTENTION: Avertissements sur les situations dangereuses concernant la sécurité des biens et des personnes.

DANGER: Avertissements sur les situations dangereuses concernant la sécurité des biens et des personnes.

Ce produit a été fabriqué dans les usines modernes respectueuses de l'environnement.

1

Consignes importantes en matière de sécurité et d'environnement

Cet appareil ne peut être utilisé que par des enfants de plus de 8 ans et des individus ne présentant aucune déficience physique, sensorielle ou manquant d'expérience ou de connaissances s'ils ont été supervisés ou ont été formés à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs.

• Cet appareil est destiné à un usage domestique. La tension d'utilisation de votre appareil est de 220-240 Volt\~50 Hz. Le câble d'alimentation de votre appareil est équipé d'une prise de terre. Assurez-vous que ce câble est branché sur une prise de mise à la terre.
• Tous les branchements électriques doivent être effectués par un technicien qualifié.
• Une installation non autorisée peut entraîner de faibles performances, des dommages à l'appareil et des accidents.

- Évitez de coincer ou d'écraser le cordon d'alimentation de l'appareil pendant l'installation. Le câble d'alimentation ne doit pas être branché près des cuisinières. Il pourrait fondre ou créer un incendie.

• Ne branchez pas l'appareil avant la fin de l'installation.
  •Assurez-vous que la prise est facilement accessible pour débrancher l'appareil en cas d'urgence.
• Ne touchez pas les lampes de votre appareil après une longue durée de fonctionnement. Elles pourraient vous brûler les mains, car elles sont très chaudes à ce moment.
• Les hottes de cuisine sont conçues pour un usage domestique dans une cuisine conventionnelle. Toute utilisation pour des fins autres que celles prévues annule la garantie, car elle expose l'appareil à des dommages.

1

Consignes importantes en matière de sécurité et d'environnement

• Suivez les règlements et les règles des autorités concernant la décharge des gaz d'échappement. (Ceci n'est pas valable pour une installation sans cheminée).
• Évitez de faire cuire des aliments qui prennent feu avec cet appareil.
• Mettez l'appareil en marche après avoir placé des casseroles, des marmites, etc. sur la cuisinière. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre appareil.
• Éteignez votre l'appareil avant de retirer les casseroles, les marmites, etc. sur la cuisinière.
• Ne laissez pas d'huile chaude sur la cuisinière. Les casseroles contenant de l'huile chaude peuvent provoquer une auto-inflammation et un incendie.
  • L'huile peut prendre feu lors de la friture, etc. Soyez prudent avec les rideaux et les couettes.

•Assurez-vous que les filtres sont remplacés à temps. Les filtres qui ne sont pas remplacés à temps représentent un risque d'incendie en raison de l'huile qui s'y accumule.

• N'utilisez pas de matériaux filtrants ignifuges à la place des filtres.

•N'utilisez pas votre appareil sans filtre.

- Ne retirez pas les filtres pendant l'utilisation de l'appareil.

- En cas d'incendie, débranchez la hotte et la cuisinière. (Débranchez l'appareil ou coupez le disjoncteur principal).

- Votre appareil peut présenter un risque d'incendie s'il n'est pas nettoyé régulièrement.

- Débranchez votre appareil avant de procéder à l'entretien. (Débranchez l'appareil ou coupez le disjoncteur principal).

1

Consignes importantes en matière de sécurité et d'environnement

• Lorsque des hottes et des dispositifs fonctionnant sur des sources autres que l'électricité sont utilisés en même temps, la pression négative de la pièce ne doit pas dépasser 4 Pa (4 x 10 bar).
• En présence d'appareils fonctionnant au carburant ou au gaz tels que des appareils de chauffage dans la zone d'utilisation de votre appareil, assurez-vous que l'échappement de ces appareils est complètement isolé et que votre l'appareil est étanche.
• Utilisez des tuyaux de 150 ou 120 mm de diamètre pour connecter la cheminée de votre appareil. La connexion doit être aussi courte que possible avec le moins de coudes possible.
• Ne laissez pas les enfants jouer avec l'appareil.
• Pour votre sécurité, utilisez un fusible « MAX 6 A » sur votre appareil.

•Tenez les matériaux d'emballage hors de portée des enfants, car ils peuvent être dangereux.
- Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, son agence d'entretien ou toute autre personne qualifiée, pour éviter tout danger.
- En cas d'incendie, débranchez la hotte et la cuisinière et recouvrez la flamme. N'utilisez jamais d'eau pour éteindre le feu.
- Les pièces accessibles peuvent être chaudes lorsque les cuisinières sont en marche.
- Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles et mentales limitées (y compris des enfants) ou des personnes ayant des connaissances ou une expérience limitées, à moins que la supervision et l'administration ne soient fournies par une personne responsable de la sécurité des appareils.

1

Consignes importantes en matière de sécurité et d'environnement

- Une fois la hotte installée, laissez un espace minimum de 65 cm entre l'appareil et les cuisinières électriques et les cuisinières fonctionnant au gaz ou à d'autres carburants.

- Ne connectez pas la prise de la hotte aux canaux d'air qui contiennent d'autres fumées.

- Des précautions doivent être prises lorsque l'appareil est utilisé avec des dispositifs qui utilisent de l'air et du carburant (par exemple, des radiateurs, des chauffe-eau fonctionnant au gaz, au diesel, au charbon ou au bois). En effet, ils peuvent peut diminuer la combustion lorsque la hotte décharge l'air la pièce.

- Ceci n'est pas valable pour une installation sans cheminée.

- La pièce doit avoir une ventilation suffisante lorsque la cuisinière, la hotte et les dispositifs fonctionnant au gaz et à d'autres carburants sont utilisés en même temps (cela n'est pas applicable aux appareils qui font circuler de l'air dans la pièce).

1

Consignes importantes en matière de sécurité et d'environnement

1.1 Conformité avec la directive DEEE et mise au rebut des déchets :

Ce produit est conforme à la directive DEEE (2012/19/UE) de l'Union européenne). Ce produit porte un symbole de classification pour la mise au rebut des équipements électriques et électroniques (DEEE).

Le présent produit a été fabriqué avec des pièces et du matériel de qualité supérieure susceptibles d'être réutilisés et adaptés au recyclage. Par conséquent, nous vous conseillons de ne pas le mettre au rebut avec les ordures ménagères et d'autres déchets à la fin de sa durée de vie. Au contraire, rendez-vous dans un point de collecte pour le recyclage de tout matériel électrique et électronique. Veuillez vous rapprocher des autorités de votre localité pour plus d'informations concernant le point de collecte le plus proche.

Conformité avec la directive LdSD :

L'appareil que vous avez acheté est conforme à la directive LdSD (2011/65/UE) de l'Union européenne. Il ne comporte pas les matériels dangereux et interdits mentionnés dans la directive.

1.2 Information sur l'emballage

L'emballage du produit est composé de matériaux recyclables, conformément à notre réglementation nationale. Ne jetez pas les éléments d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans un des points de collecte d'éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.

2 Danger de mort - risque d'empoisonnement

2.1 Danger de mort - Risque d'empoisonnement

DANGER : Risque

d'empoisonnement dû aux gaz de combustion réabsorbés. À moins qu'une entrée d'air adéquate ne soit fournie lors de l'utilisation de l'air, n'utilisez pas l'appareil en même temps que des articles qui émettent des gaz toxiques dans des cuves telles que des poêles, des brûleurs, des chauffe-eau, etc. fonctionnant au gaz circulant, à l'huile, au bois ou au charbon.

Figure 2 : Risque d'empoisonnement

DANGER : Les articles de circulation d'air (par exemple, les poêles, les brûleurs, les chauffe-eau fonctionnant au gaz, à l'huile, au bois ou au charbon) retirent l'air de combustion du lieu d'installation et expulsent les gaz d'échappement à travers un système de gaz d'échappement (une cheminée, par exemple). L'air est absorbé de la cuisine et des pièces adjacentes par la hotte en marche. Le vide se produit si une entrée d'air adéquate n'est pas fournie. Dans ce cas, les gaz toxiques sont réabsorbés de la cheminée et du circuit des gaz d'échappement et rentrent dans la maison. Figure 2. Pour cette raison, il conviendra d'assurer en permanence une arrivée d'air frais adéquate. Figure 3

DANGER : Risque d'incendie ! En raison des étincelles flottantes. L'installation de l'appareil sur un élément chauffant alimenté par des carburants solides (par ex. bois ou charbon) n'est autorisée que si un couvercle non-détachable est prévu. La réglementation et les règlements actuels en matière de construction pour les entreprises locales d'approvisionnement en électricité et en eau doivent faire l'objet d'une attention particulière pendant l'installation. Si l'appareil n'est pas nettoyé conformément aux instructions de nettoyage, il peut provoquer un incendie.

DANGER : Risque d'incendie ! En raison des étincelles flottantes. L'installation de l'appareil sur un élément chauffant alimenté par des carburants solides (par ex. bois ou charbon) n'est autorisée que si un couvercle non-détachable est prévu. La réglementation et les règlements actuels en matière de construction pour les entreprises locales d'approvisionnement en électricité et en eau doivent faire l'objet d'une attention particulière pendant l'installation. Si l'appareil n'est pas nettoyé conformément aux instructions de nettoyage, il peut provoquer un incendie.

2 Danger de mort - risque d'empoisonnement

DANGER : Risque d'électrocution ! En raison des câbles d'alimentation endommagés. Ne pliez pas ou ne tordez pas le câble d'alimentation pendant l'installation.

DANGER : Risque de blessure ! - Les bords tranchants de l'appareil peuvent causer des blessures pendant l'installation. Utilisez toujours des gants de sécurité tout au long du procédé d'installation de l'appareil. - Pour éviter toute chute de l'appareil, montez les boulons et les couvercles de sécurité comme décrit dans le manuel d'utilisation.

DANGER : Risque de brûlure et d'électrocution ! - Attendez que l'appareil refroidisse avant de procéder au nettoyage ou à l'entretien. Déconnectez le fusible ou débranchez-le du secteur. - Les infiltrations d'humidité dans les pièces électroniques peuvent causer des dégâts. Ne nettoyez jamais les éléments de contrôle avec un tissu humide. - Un nettoyage inadéquat peut endommager la surface de l'appareil. Nettoyez les surfaces en acier inoxydable seulement dans la direction de brossage. N'utilisez pas de nettoyants en acier inoxydable sur les éléments de contrôle. - La surface peut être endommagée par des agents de nettoyage abrasifs ou agressifs. N'utilisez jamais d'agents de nettoyage agressifs et abrasifs.

DANGER : Risque d'incendie et de blessure ! Déconnectez le fusible ou débranchez votre appareil du secteur pendant les travaux de réparation. Les réparations doivent toujours être effectuées par un centre de service agréé ou un personnel spécialisé autorisé uniquement.

En cas de panne ou de dommages sur l'appareil, débranchez le fusible ou débranchez votre appareil du secteur et appelez le service autorisé.

Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, son agence d'entretien ou toute autre personne qualifiée, pour éviter tout danger.

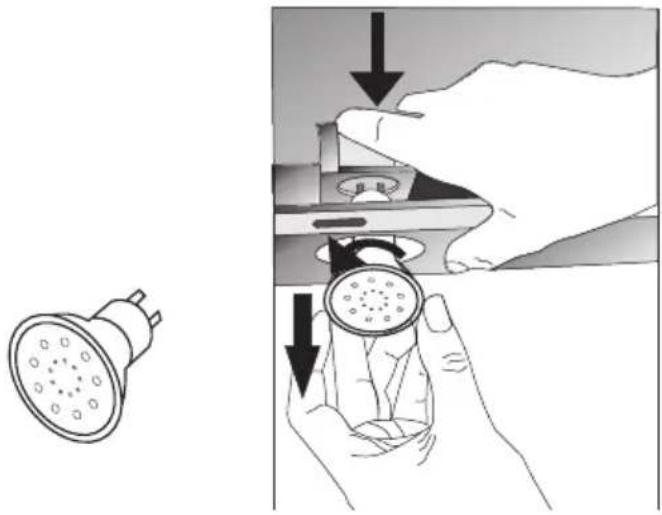

Lorsque les ampoules de l'appareil sont endommagées, débranchez le fusible ou débranchez votre appareil du secteur. Pour éviter de surcharger les autres ampoules, remplacez immédiatement les ampoules défectueuses (attendez que l'ampoule refroidisse).

ATTENTION : Lorsqu'elles sont utilisées ensemble avec des cuisinières, les pièces accessibles peuvent chauffer.

DANGER : Le tuyau de sortie d'air de cet appareil ne doit jamais être connecté à l'intérieur de la cheminée, qui est utilisée pour expulser les fumées émanant des appareils fonctionnant au gaz ou à d'autres combustibles.

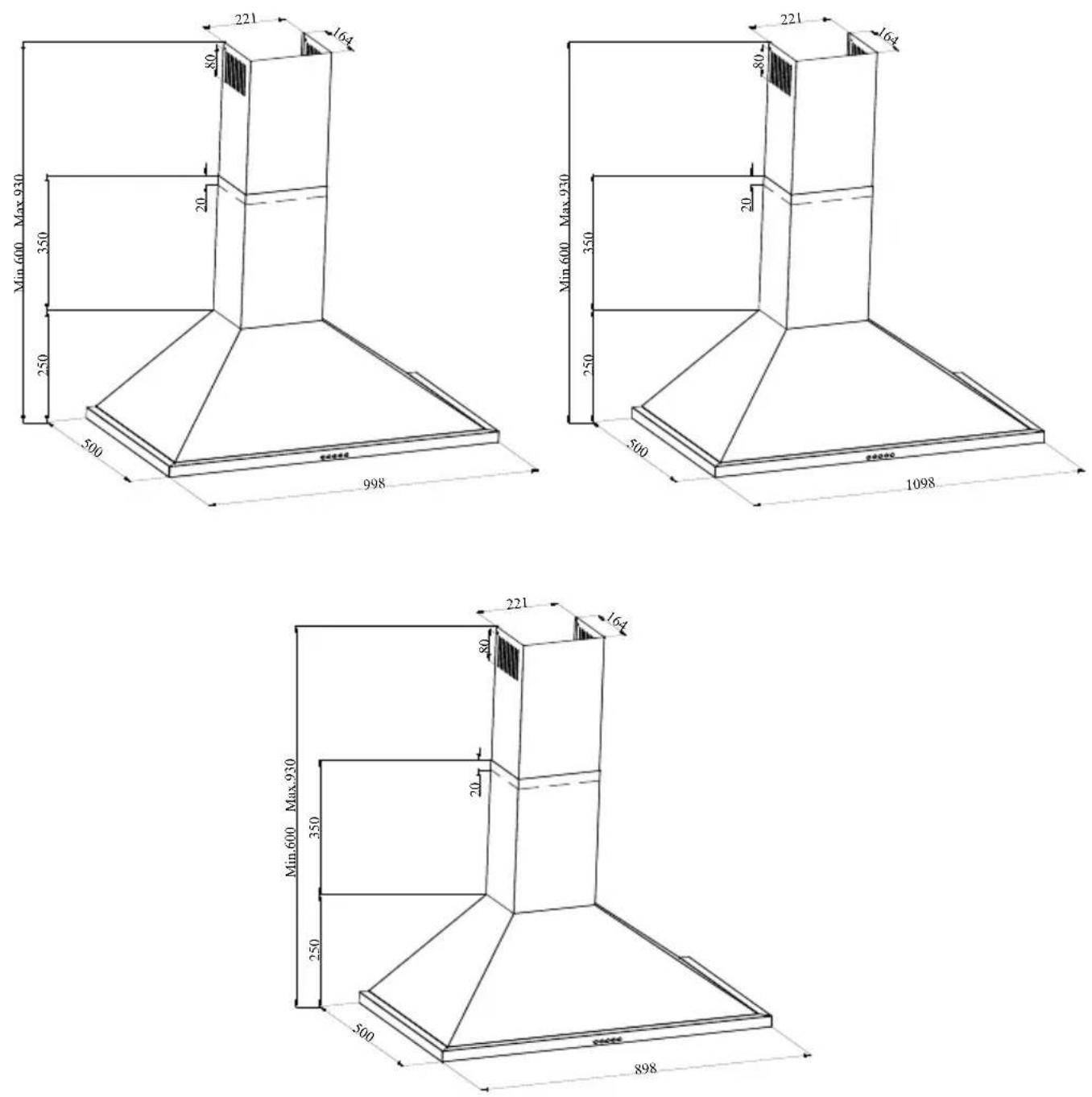

3 Spécifications techniques de l'appareil

Les inscriptions sur le produit ou les valeurs indiquées sur la documentation fournie avec le produit sont des valeurs obtenues dans des conditions de laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier selon l'utilisation du produit et les conditions environnantes.

4 Utilisation avec ou sans filtre à charbon

4.1 Remplacement du filtre à charbon

Lorsque vous ne disposez pas de cheminée, utilisez le filtre à charbon pour renvoyer l'air intérieur par refiltrage. Obtenez le filtre à charbon actif auprès du service ou de votre revendeur. Débranchez l'appareil avant le remplacement du filtre à charbon. Étant donné que le filtre à charbon est utilisé dans la cuisine sans sortie de cheminée, vous devez le remplacer tous les 3 à 5 mois lorsqu'il est utilisé. Ne lavez jamais le filtre à charbon. Dans tous les cas, fixez les filtres à huile sur l'appareil, que vous utilisiez un filtre à charbon ou non. N'utilisez pas votre appareil sans filtre à huile.

4.2 Remplacement du filtre à charbon

L'appareil que vous avez acheté est compatible avec le filtre à charbon AF 90.

1. Placez le filtre à charbon dans son emplacement. Figure 4
2. Tournez le filtre à charbon dans le sens horaire et veillez à ce qu'il soit complètement inséré. Figure 4

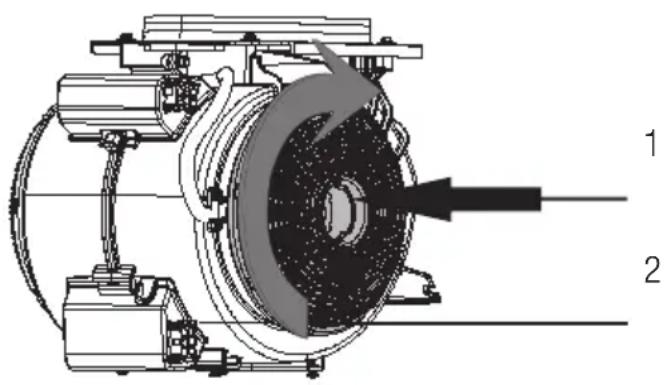

Figure 4 : Filtre à charbon

S'il n'est pas correctement inséré, il peut tomber et endommager votre appareil.

DANGER : Ne lavez jamais les filtres à charbon. Conservez les filtres à charbon hors de la portée des enfants.

MISE EN GARDE: Les travaux d'entretien et de nettoyage ne doivent pas être effectués par des enfants sans supervision.

- La surface peut être endommagée par des agents de nettoyage agressifs et abrasifs. N'utilisez jamais d'agents de nettoyage agressifs et abrasifs. Procurez-vous des agents de nettoyage et de protection appropriés pour votre appareil auprès du service agréé. La surface de l'appareil et les unités de commande sont sensibles aux risques de rayures.

Nettoyez les surfaces à l'aide d'un chiffon humide, doux, d'un détergent pour vaisselle ou d'un produit de nettoyage pour verre doux. Enlevez la saleté sèche et collante à l'aide d'un chiffon humide. Évitez de le gratter!

- L'utilisation des chiffons et éponges secs qui peuvent gratter l'appareil, des agents qui nécessitent des frottements, des agents de nettoyage qui contiennent du sable, du soda, de l'acide ou du chlore, ou d'autres matériaux solides n'est pas appropriée.

- Nettoyez les surfaces en acier inoxydable uniquement dans le sens d'affûtage.

- N'utilisez pas de nettoyants pour acier inoxydable et des chiffons humides pour les unités de commande. Nettoyage des filtres à huile métalliques Les filtres à huile métalliques retient les particules huileuses présentes dans l'humidité et la vapeur de la cuisine Dans des conditions d'utilisation normale (1 à 2 heures par jour), nettoyez les filtres à huile métalliques tous les trois mois.

- N'utilisez pas des nettoyants à base de solution acide et chlorée extrêmement puissante.

- Lors du nettoyage du filtre à huile métallique, nettoyez également les dispositifs de piégeages des filtres à huile métalliques de l'appareil à l'aide d'un chiffon humide.

- Vous pouvez nettoyer les filtres à huile métalliques dans le lave-vaisselle ou à la main.

5.1 Lavage au lave-vaisselle

Le lavage au lave-vaisselle peut entraîner la décoloration du filtre. Cependant, elle n'a aucun effet sur la fonction du filtre à huile en métal.

• Évitez de laver les filtres à huile métalliques très sales avec les plats.
• Placez les filtres à huile métalliques dans le lavevaisselle sans les serrer et en position verticale. Placez les filtres à huile métalliques dans le lavevaisselle sans les comprimer.

5.2 Lavage à la main

Ramollissez les taches du filtre à huile métallique dans de l'eau chaude contenant un détergent liquide pour vaisselle.

- Utilisez une brosse de nettoyage et laissez les liquides présents sur les filtres à huile métalliques s'écouler complètement.

- Rincez correctement les filtres après le nettoyage.

Vous pouvez utiliser un solvant pour huile spécial pour éliminer les taches rebelles. Vous pouvez obtenir ce produit auprès d'un centre de vente agréé.

6 Installation du dispositif

65 cm

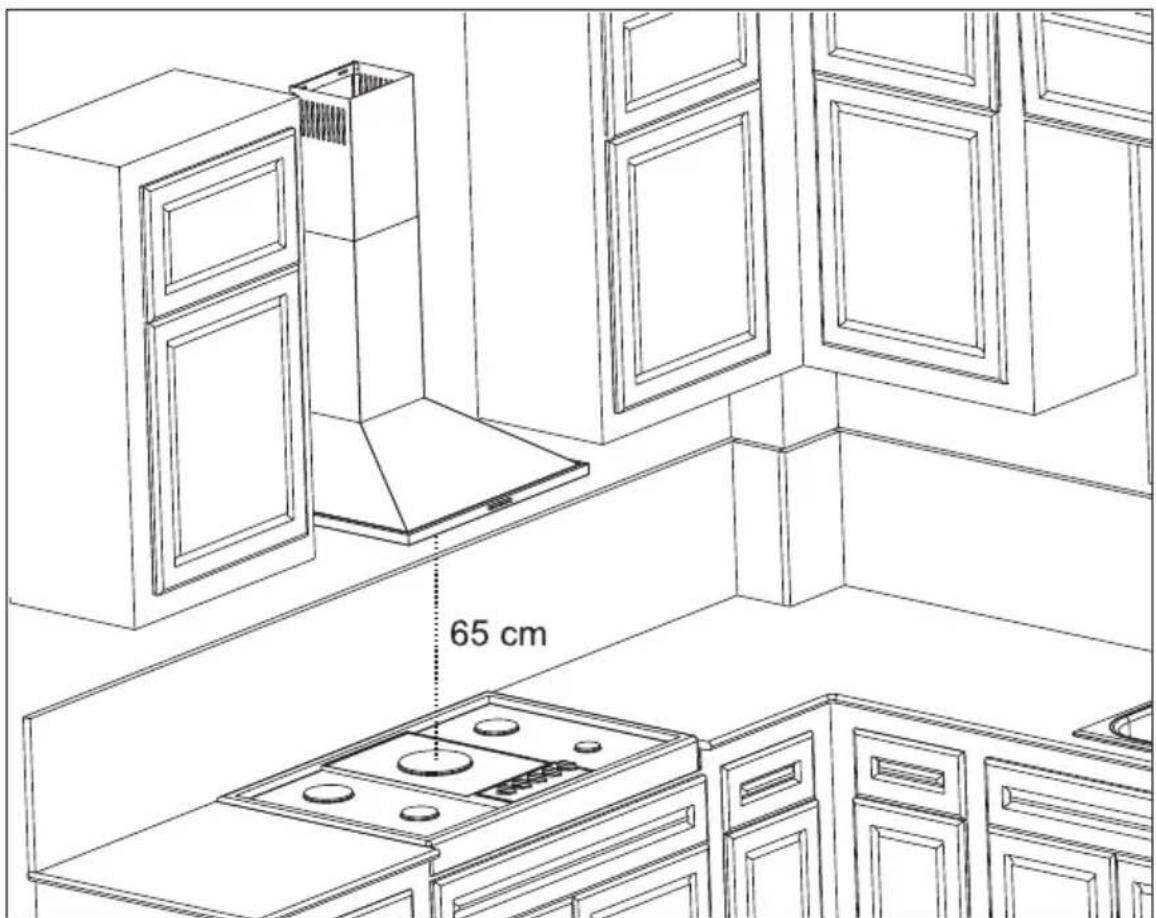

Figure 5 : Installation de l'appareil

Lors de l'installation, laissez un espace d'au moins 65 cm entre la hotte et les cuisinières électriques, ainsi que les cuisinières fonctionnant avec le gaz ou autres combustibles. Figure 5

6 Installation du dispositif

6.1 Schéma d'installation

A,B = Ø 10 150 B 183 ELECTRICITY GAS min.650-max.750mm min.750-max.800mm

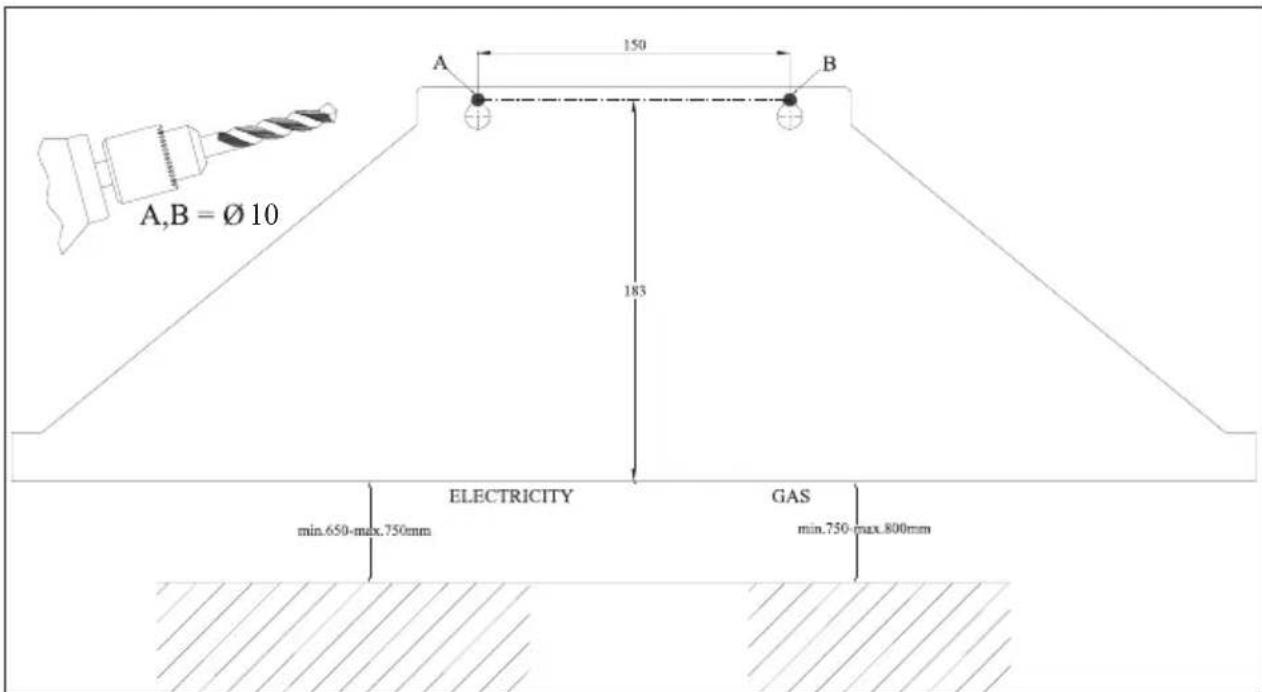

Figure 6 : Schéma d'installation

6.2 Installation et déballage

Vérifiez que votre appareil ne présente aucun dommage.

• Rapportez immédiatement les dommages liés au transport auprès du responsable de l'expédition.
• Signalez également les défauts visibles auprès du vendeur.
• Ne laissez pas les enfants jouer avec les matériaux d'emballage.

Changez régulièrement les filtres à charbon.

• Nettoyez régulièrement les filtres en aluminium. Vous devriez faire fonctionner votre appareil à des niveaux élevés étant donné que lorsque le filtre est sale, il peut bloquer l'entrée d'air.
• Utilisez correctement les niveaux de l'appareil.
• L'utilisation de l'appareil à des niveaux élevés augmente votre consommation énergétique.

7 Contenu de l'emballage

Figure 7 : Contenu de l'emballage

1. Produit
2. Cheminée interne
3. Cheminée externe
4. Adaptateur de cheminée en plastique de 150/120 mm
5. Plaque métallique de la connexion de la cheminée
6. Manuel d'utilisation
7. Broche en plastique de 6 mm de diamètre
8. Broche en plastique de 10 mm de diamètre
9. Vis de montage mural 5,5 x 60
10. Vis de la plaque de connexion de la cheminée 3,9 x 22
11. Vis de connexion de la cheminée 3,5 x 9,5

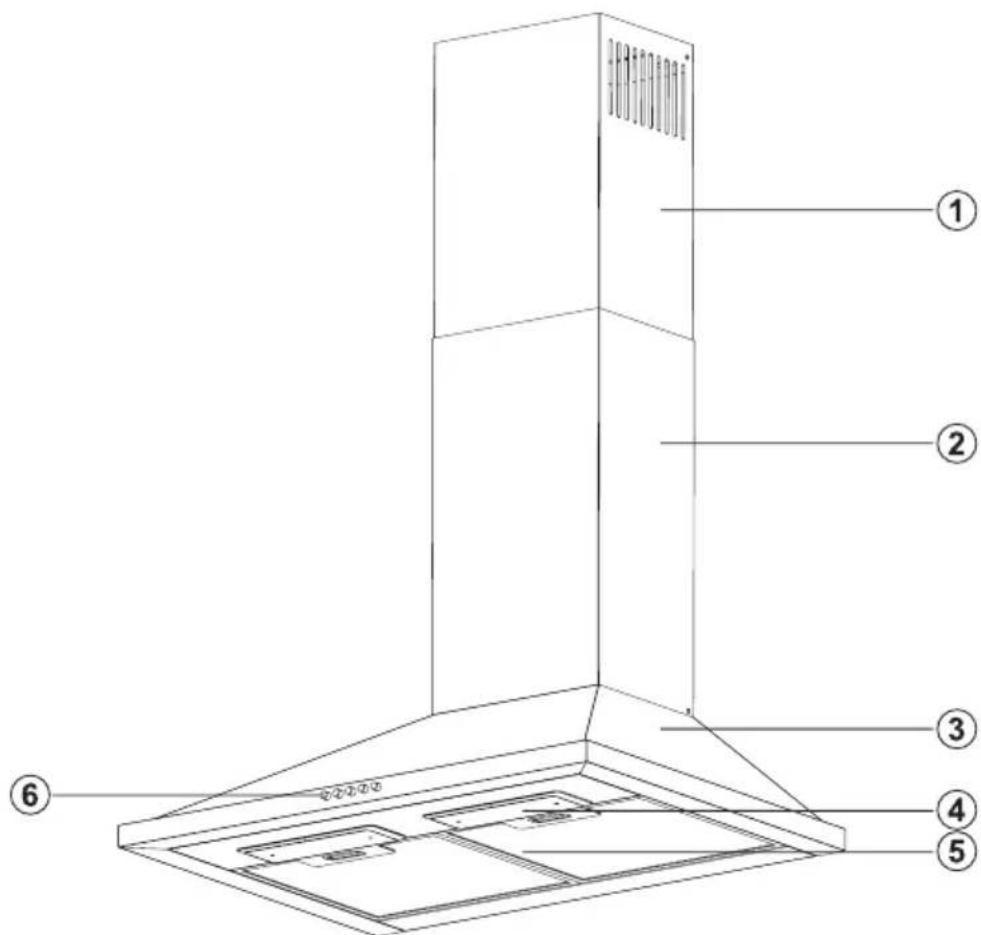

8 Aperçu de la hotte

Figure 8 : Aperçu de la hotte

1. Cheminée interne
2. Cheminée externe
3. Corps
4. Allumage de la cuisinière
5. Filtre en aluminium
6. Panneau de commande

9 Installation du produit

9.1 Schéma et pièces d'installation

1 2 3 4 5 6 7 8 9 Ø6 E,F F E Ø10 A,B,C,D B A C D

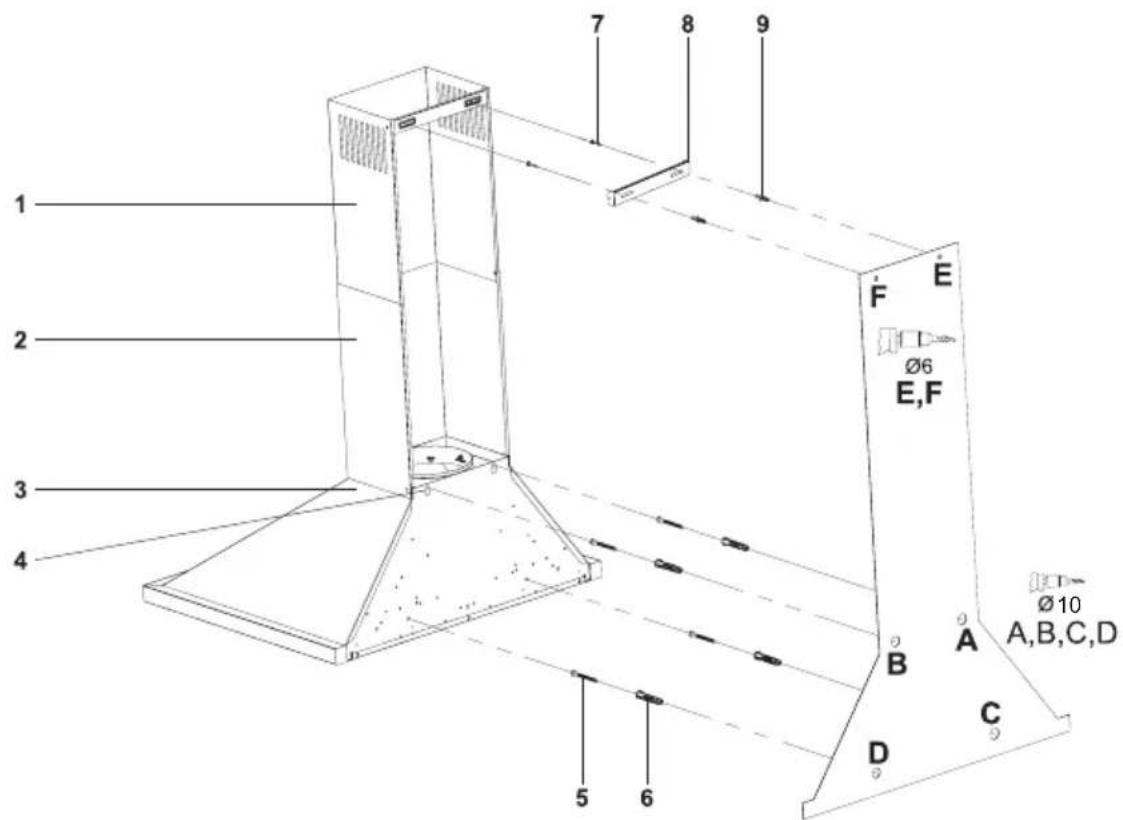

Figure 9 : Installation et pièces

1. Cheminée interne
2. Cheminée externe
3. Corps
4. Grille de cuisson du produit
5. Vis du support mural 2 x 5,5 x 60
6. Broche en plastique de 2 x 10 mm diamètre
7. Vis 2x 3,9x22
8. Plaque métallique de la connexion de la cheminée
9. Broche en plastique de 2 x 6 mm de diamètre

Installez la hotte à l'aide du schéma d'installation.

• Vérifiez la distance minimale et maximale en fonction du plan de travail et percez des trous sur les points marqués A, B. (Figure 9)
• Placez les broches de 10 mm de diamètre sur les trous A et B et fixez-les y à l'aide des vis en laissant un espace de 5 mm entre la tête de vis et le mur. (Figure 9)
• Accrochez la hotte au mur conformément aux points marqués A, B.

10 Montage de l'empilement de plaques

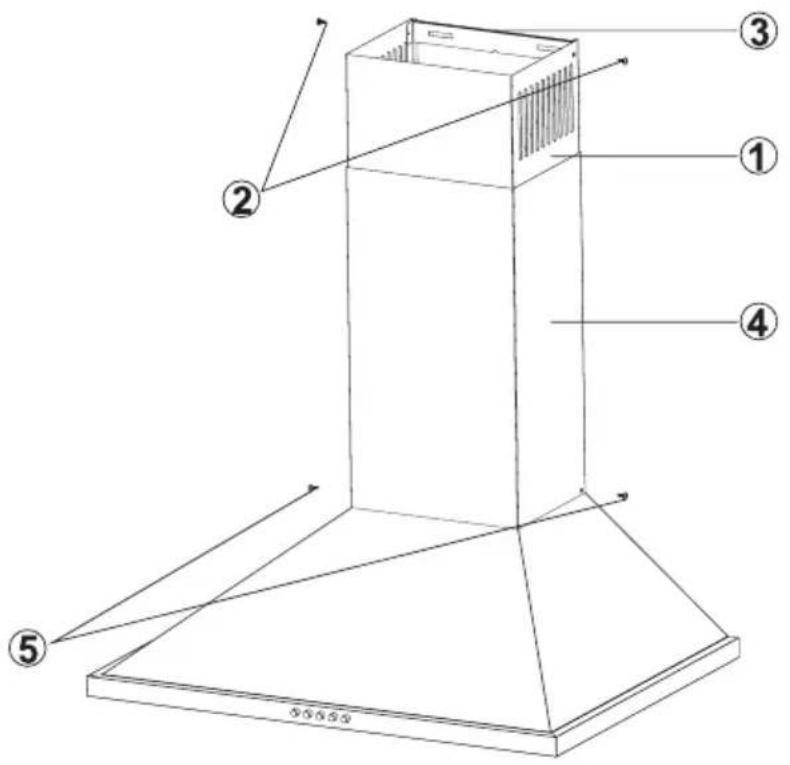

Figure 10 : Montage de l'empilement de plaques

1. Cheminée interne
2. Vis de fixation de la plaque de connexion de la cheminée
3. Plaque métallique de la connexion de la cheminée
4. Cheminée externe
5. Vis de connexion de la cheminée externe

Installez le dispositif d'évacuation d'air de l'appareil. Les empilements de plaques interne et externe sont insérés l'un dans l'autre. « Schéma et pièces d'installation ». Placez la plaque de connexion de la cheminée (3) au centre de la hotte, maintenez-la sous le couvercle, prenez les mesures et marquez les points C,

D (Figure 10)

- Percez des trous de 6 mm de diamètre sur les points marqués C, D et placez-y des broches de 6 mm de diamètre. Placez la plaque de connexion de la cheminée sur la surface où des vis de 3,9 x 22 seront fixées. (Figure 10)

• Retirez la cheminée interne (1) à l'aide des vis (2) et fixez-la sur la plaque de connexion de la cheminée à gauche et à droite (3) (Figure 10)
• Fixez la cheminée externe (4) sur le corps de la hotte à l'aide de 2 vis (5). (Figure 10)

11 Utilisation du produit

1 2 3 4 5

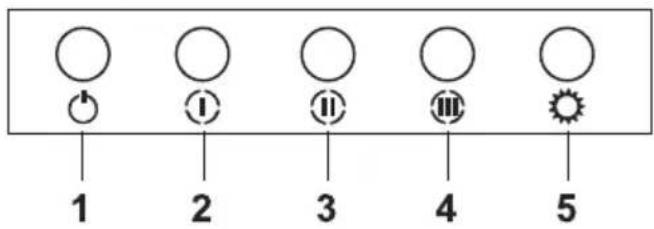

Figure 11 : Bouton-poussoir

1. Appuyez sur ce bouton pour restaurer les paramètres par défaut de votre produit.
2. Lorsque vous appuyez sur ce bouton, la vitesse du produit reste au premier niveau.
3. Lorsque vous appuyez sur ce bouton, le produit passe au deuxième niveau de vitesse.
4. Lorsque vous appuyez sur ce bouton, le produit passe au troisième niveau de vitesse.
5. Appuyez sur ce bouton pour allumer et éteindre la lampe.

12 Remplacement de la lampe

DANGER : Débranchez la hotte de la source d'alimentation. Veuillez patienter que les lampes refroidissent car elles pourraient vous brûler les mains

12.1 Remplacement de la lampe LED

Figure 13 : Remplacement de la lampe LED. Retirez le filtre à cartouche en aluminium. Retirez l'ampoule défectueuse et remplacez-la par une nouvelle de puissance identique. Fig 13

13 Service agréé

L'éclairage ne fonctionne pas

• Assurez-vous que l'appareil est branché et que les fusibles sont en bon état.
• Vérifiez les ampoules. Assurez-vous de débrancher l'appareil avant cette vérification. Serrez les lampes si elles sont desserrées. Remplacez-les si elles ne fonctionnent toujours pas.

Pannes éventuelles et mesures à prendre sans l'assistance du service d'entretien :

• L'appareil ne fonctionne pas du tout.

• Vérifiez que l'appareil est branché ou que la fiche est correctement fixée dans la prise.
• Vérifiez le disjoncteur de l'appareil ou le disjoncteur principal de votre maison.

Si les performances de l'appareil sont faibles ou s'il émet des bruits assourdissants pendant le fonctionnement :

• le diamètre de la cheminée de l'appareil est-il suffisant ? (min.120 mm).
• Les filtres métalliques sont-ils propres ? Vérifiez.
• Si vous utilisez une hotte sans cheminée, assurez-vous que les filtres à charbon ne datent pas de plus de 6 mois.
• Veillez à ce que la cuisine soit suffisamment aérée pour permettre une bonne circulation d'air. Si vous n'êtes toujours pas satisfait de la performance de votre appareil, contactez le service agréé.

13 Service agréé

13.1 Schéma et pièces d'installation

Dépannage Cause Aide
L'appareil ne fonctionne pas	Vérifiez la connexion électrique	La tension secteur doit être de 220-240 V et l'appareil doit être connecté à une prise de mise à la terre
La lampe d'éclairage ne fonctionne pas	Vérifiez la connexion électrique La tension secteur doit être de 220-240 V et l'appareil doit être connecté à une prise de mise à la terre
La lampe d'éclairage ne fonctionne pas	Vérifiez l'interrupteur de la lampe L'interrupteur de la lampe doit être sur « on ».
La lampe d'éclairage ne fonctionne pas	Vérifiez les lampes Les lampes de l'appareil ne doivent pas être défectueuses.
L'admission d'air de l'appareil est faible	Vérifiez le filtre en aluminium Le filtre à cartouche en aluminium doit être normalement lavé au moins une fois par mois
L'admission d'air de l'appareil est faible	Vérifiez la cheminée d'évacuation d'air	La cheminée d'évacuation d'air doit être ouverte
L'admission d'air de l'appareil est faible	Vérifiez le filtre à charbon Pour les appareils utilisant des filtres à charbon, ceux-ci doivent être remplacés chaque 3 mois dans des conditions normales
L'appareil n'évacue pas l'air (Utilisation sans cheminée)	Vérifiez le filtre en aluminium Le filtre à cartouche en aluminium doit être normalement lavé au moins une fois par mois
L'appareil n'évacue pas l'air (Utilisation sans cheminée)	Vérifiez le filtre à charbon Pour les appareils utilisant des filtres à charbon, ceux-ci doivent être remplacés chaque 3 mois dans des conditions normales

13.2 Plan technique

Tension d'alimentation 220 - 240 V ~ 50Hz
Classe d'isolation du moteur	F
Classe d'isolation CLASSE I
