Caractéristiques	Détails
Type d'appareil	Enregistreur audio numérique
Nombre de pistes	8 pistes simultanées
Formats d'enregistrement	WAV, BWF, MP3
Résolution audio	24 bits / 192 kHz
Entrées audio	8 entrées XLR/TRS combo
Sorties audio	2 sorties XLR, 2 sorties TRS
Écran	Écran LCD couleur de 2,4 pouces
Alimentation	Alimentation par batterie (8 piles AA) ou adaptateur secteur
Capacité de stockage	Cartes SD/SDHC/SDXC jusqu'à 512 Go
Dimensions	30,5 x 21,5 x 5,5 cm
Poids	1,5 kg
Utilisation	Idéal pour les enregistrements sur le terrain, la production musicale, et le cinéma
Maintenance	Nettoyer régulièrement les connecteurs et les entrées/sorties
Sécurité	Éviter l'exposition à l'eau et à l'humidité
Informations générales	Vérifier la compatibilité des cartes mémoire avant l'achat

FOIRE AUX QUESTIONS - F8n ZOOM

Comment allumer le ZOOM F8n ?

Pour allumer le ZOOM F8n, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'illumine.

Comment connecter un microphone au ZOOM F8n ?

Utilisez un câble XLR pour connecter votre microphone à l'une des entrées XLR/TRS sur le panneau supérieur de l'enregistreur.

Comment régler le niveau d'enregistrement ?

Vous pouvez ajuster le niveau d'enregistrement en tournant le bouton de gain correspondant à chaque canal sur le panneau avant de l'appareil.

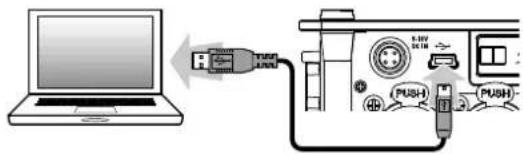

Comment transférer des fichiers audio sur un ordinateur ?

Connectez le ZOOM F8n à votre ordinateur à l'aide d'un câble USB. L'appareil sera reconnu comme un disque externe, vous permettant de copier vos fichiers audio.

Comment formater la carte mémoire ?

Accédez au menu, sélectionnez 'Formatage', puis choisissez la carte mémoire que vous souhaitez formater. Confirmez votre choix pour procéder.

Que faire si l'enregistreur ne s'allume pas ?

Vérifiez si la batterie est chargée ou si l'appareil est correctement alimenté. Essayez également de remplacer la batterie ou de brancher l'appareil sur une source d'alimentation.

Comment changer la fréquence d'échantillonnage ?

Allez dans le menu des paramètres, puis sélectionnez 'Fréquence d'échantillonnage'. Choisissez la fréquence souhaitée parmi les options disponibles.

L'enregistreur ne reconnaît pas ma carte mémoire, que faire ?

Assurez-vous que la carte mémoire est correctement insérée et qu'elle est formatée en FAT32. Si le problème persiste, essayez une autre carte mémoire compatible.

Comment utiliser les effets audio sur le ZOOM F8n ?

Accédez au menu des effets, sélectionnez l'effet souhaité et activez-le pour l'appliquer à l'enregistrement en cours.

Comment mettre à jour le firmware du ZOOM F8n ?

Téléchargez la dernière version du firmware depuis le site officiel de ZOOM, puis suivez les instructions pour mettre à jour via USB.

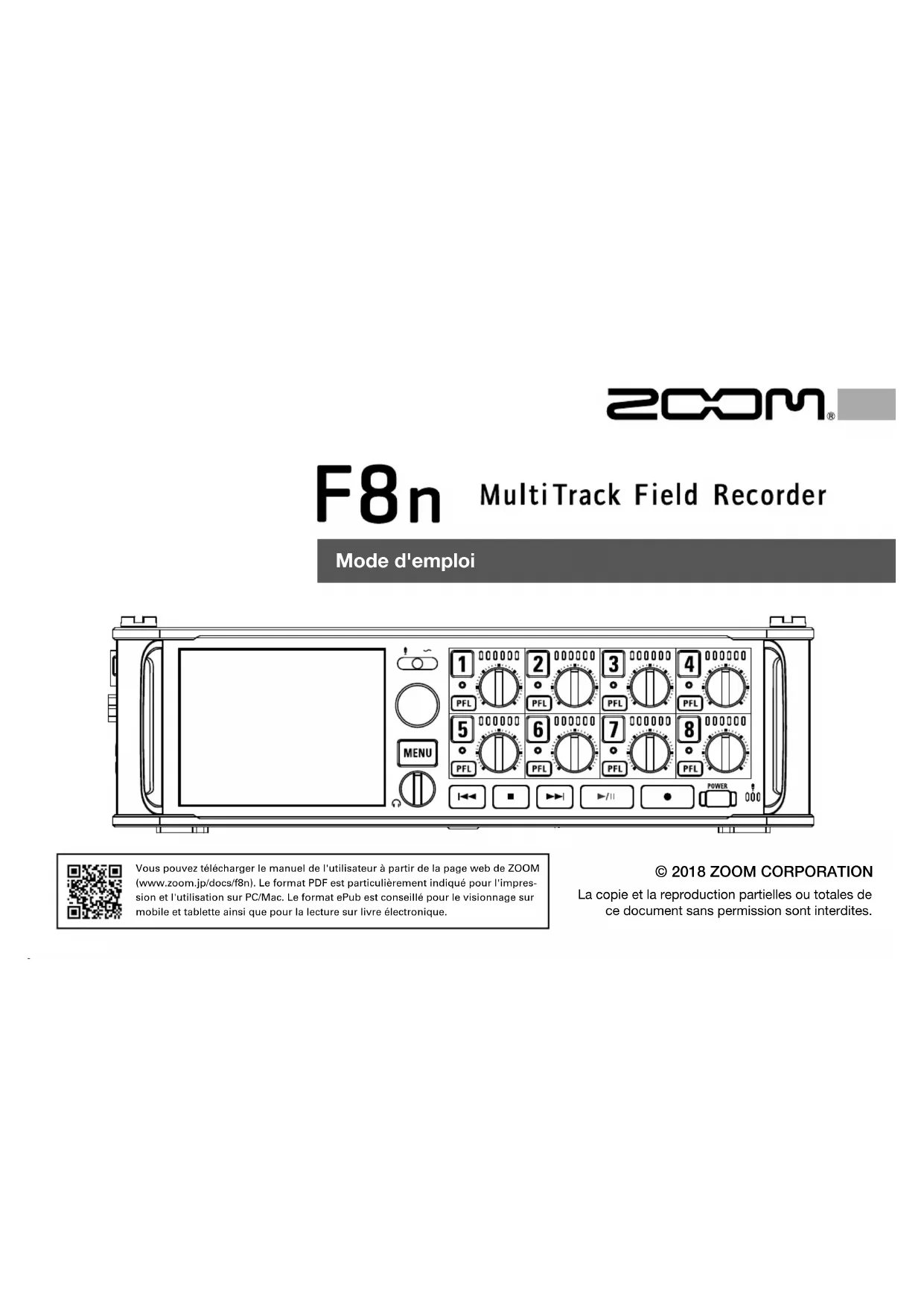

MODE D'EMPLOI F8n ZOOM

Vous pouvez télécharger le manuel de l'utilisateur à partir de la page web de ZOOM (www.zoom.jp/docs/f8n). Le format PDF est particulièrement indiqué pour l'impression et l'utilisation sur PC/Mac. Le format ePub est conseillé pour le visionnage sur mobile et tablette ainsi que pour la lecture sur livre électronique.

La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.

Sommaire

Sommaire....02

Précautions de sécurité et d'emploi....04

Introduction....05

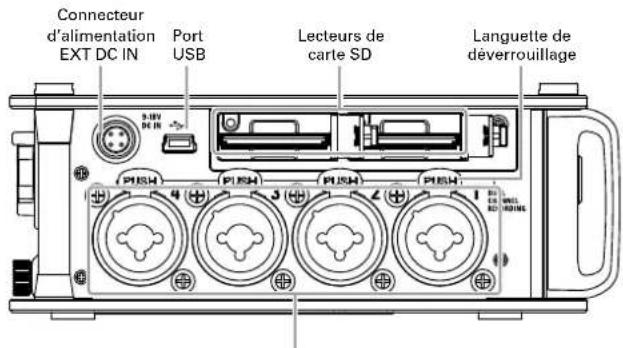

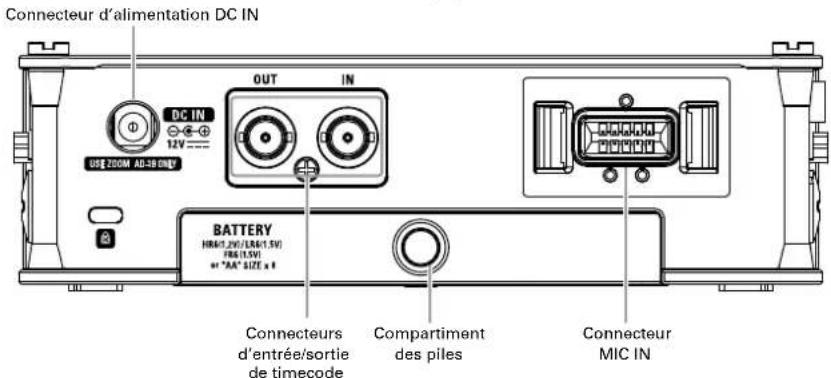

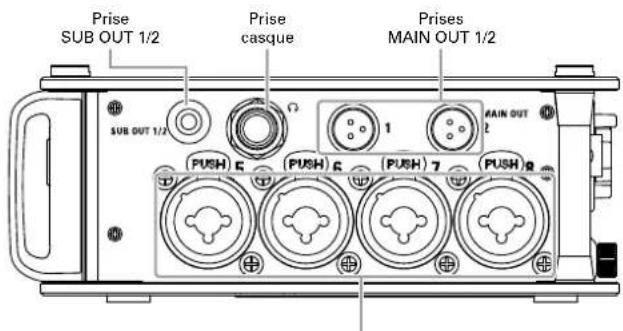

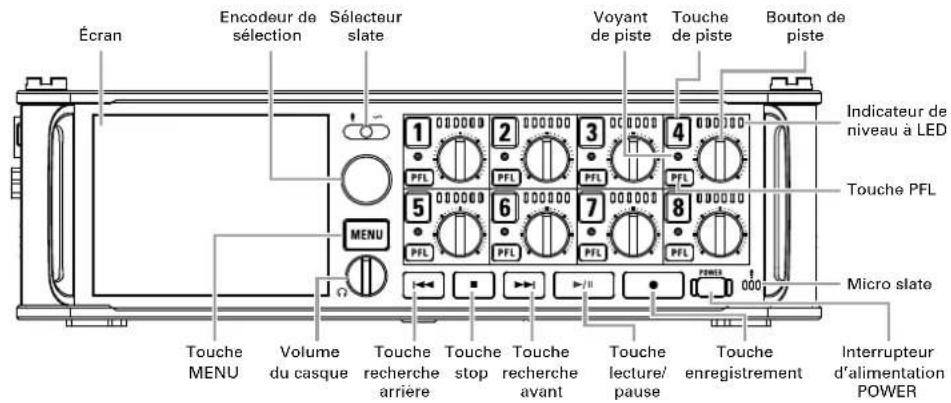

Nomenclature des parties....06

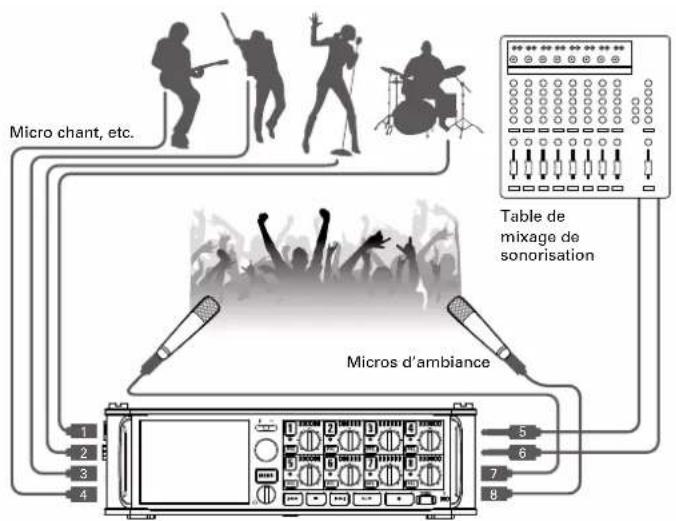

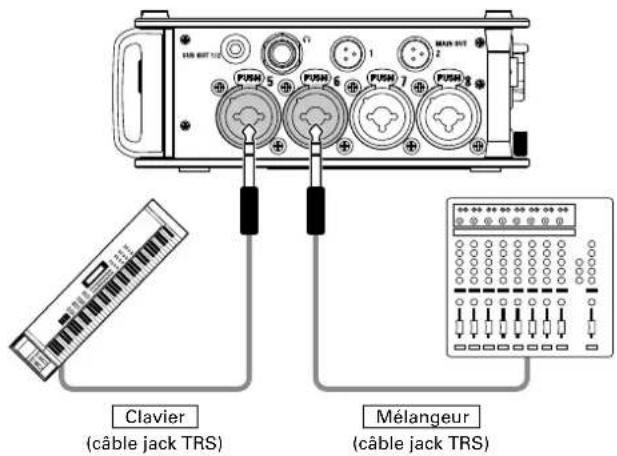

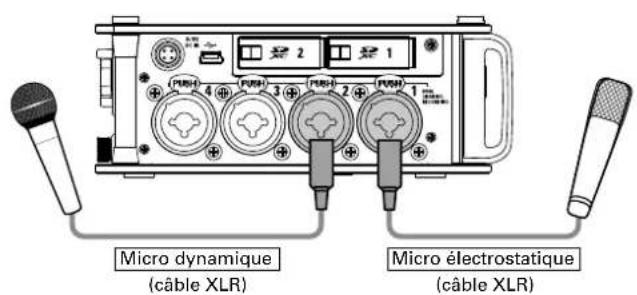

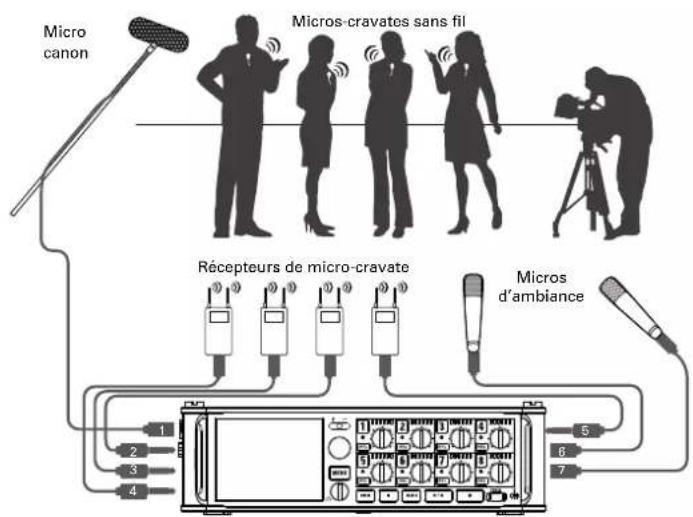

Connexion de micros/autres appareils aux entrées 1-8....08

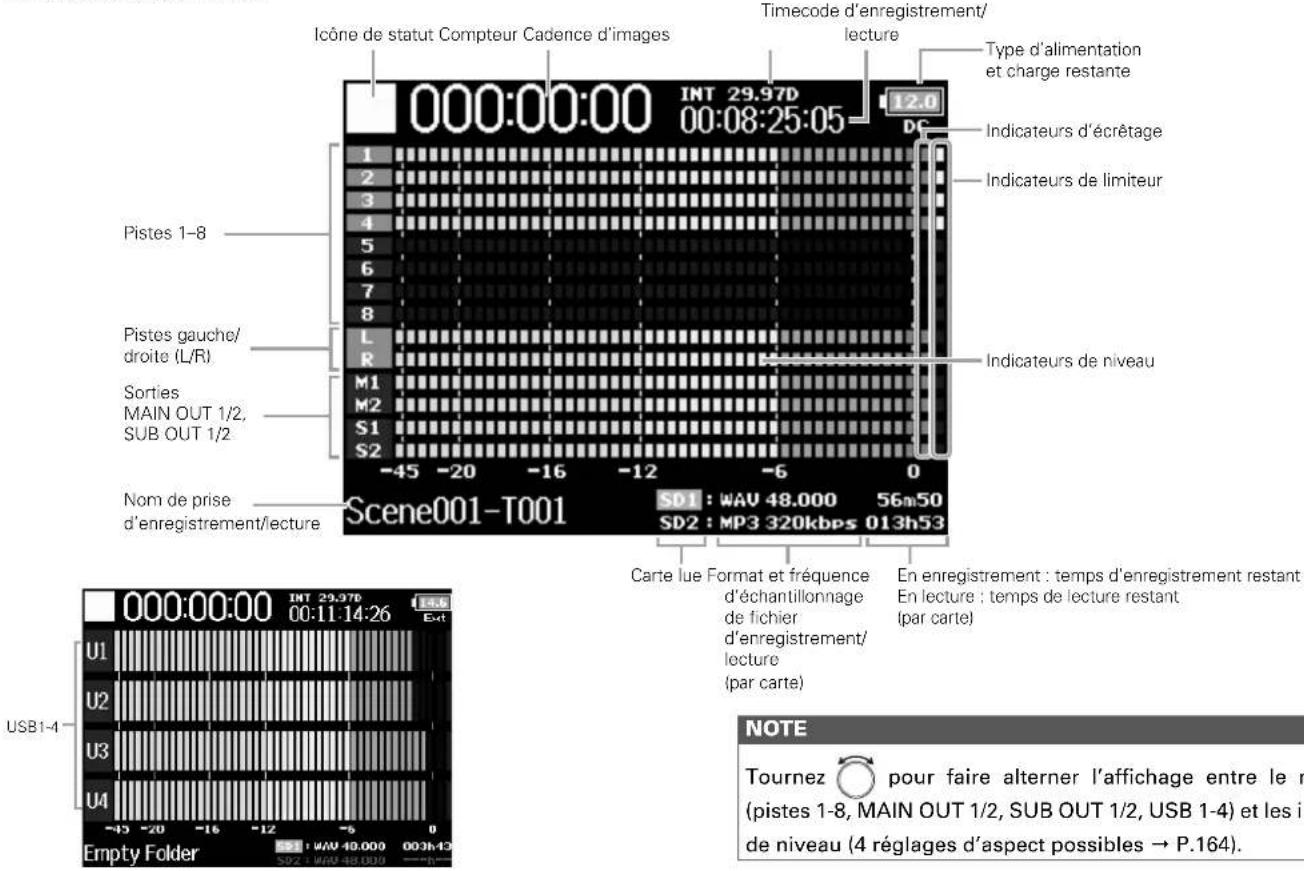

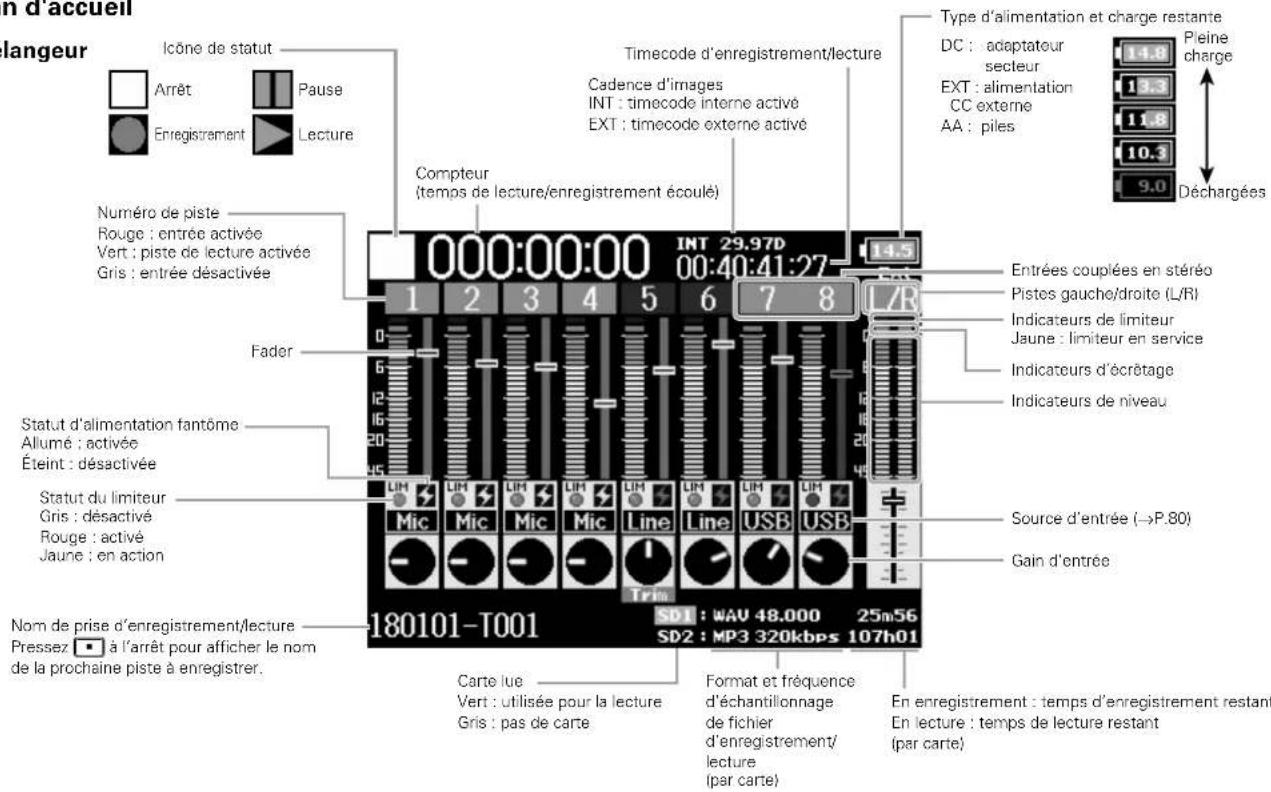

Écran LCD....11

Préparations

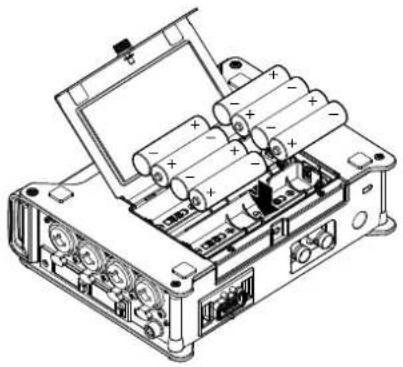

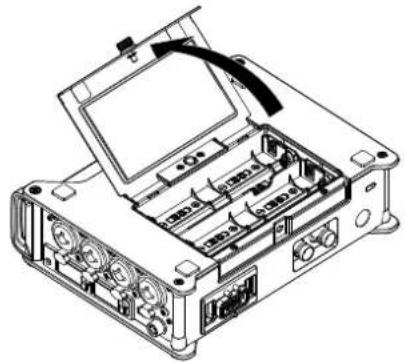

Fourniture de l'alimentation....15

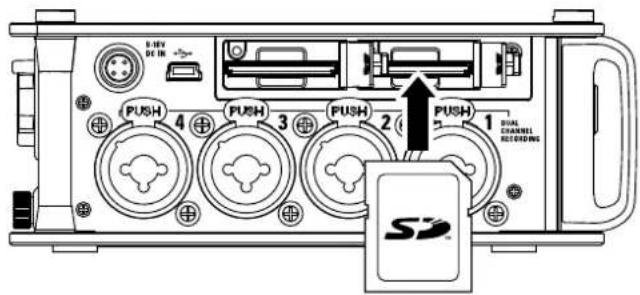

Chargement d'une carte SD....17

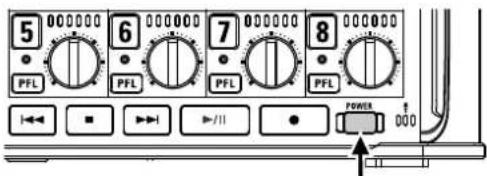

Mise sous et hors tension....18

Réglage de la date et de l'heure (Date/Time (RTC))....19

Désactivation de la fonction d'économie automatique d'énergie

Réglage de la source d'alimentation utilisée (Power Source) ......22

Enregistrement

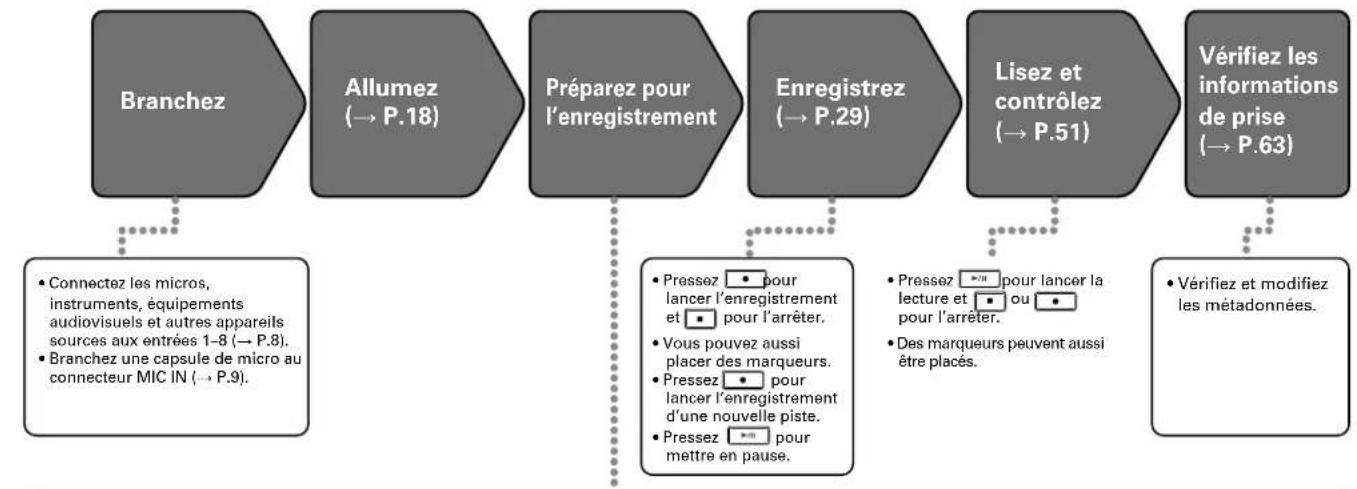

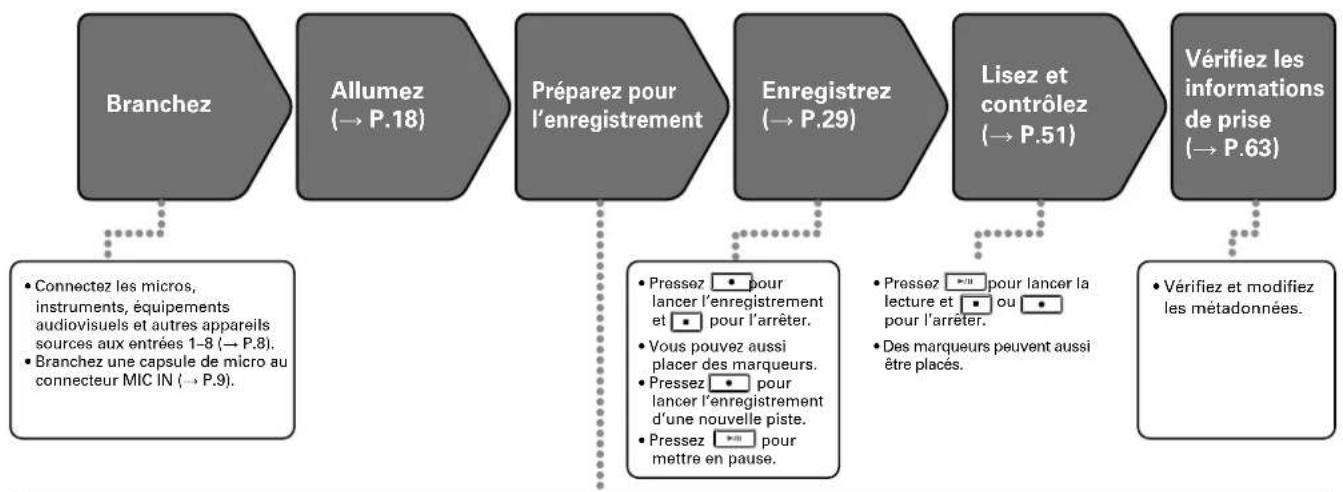

Processus d'enregistrement....24

Activation de l'enregistrement sur cartes SD et réglage des formats de

fichier 25

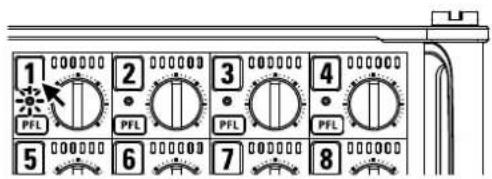

Sélection des entrées et réglage des niveaux....27

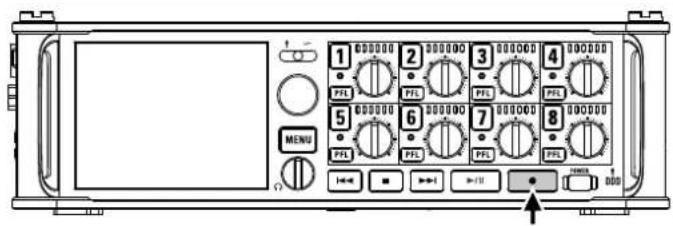

Enregistrement 29

Réglage de la fréquence d'échantillonnage (Sample Rate)....30

Réglage de la résolution en bits des fichiers WAV (WAV Bit Depth) .....31

Réglage du débit binaire des fichiers MP3 (MP3 Bit Rate)....32

Enregistrement parallèle de pistes à des niveaux différents (Dual Channel

Rec) 33

Capture du son avant le lancement de l'enregistrement (Pre Rec)....35

Taille maximale de fichier (File Max Size)....36

Affichage de durée totale des longs enregistrements (Time Counter)......37

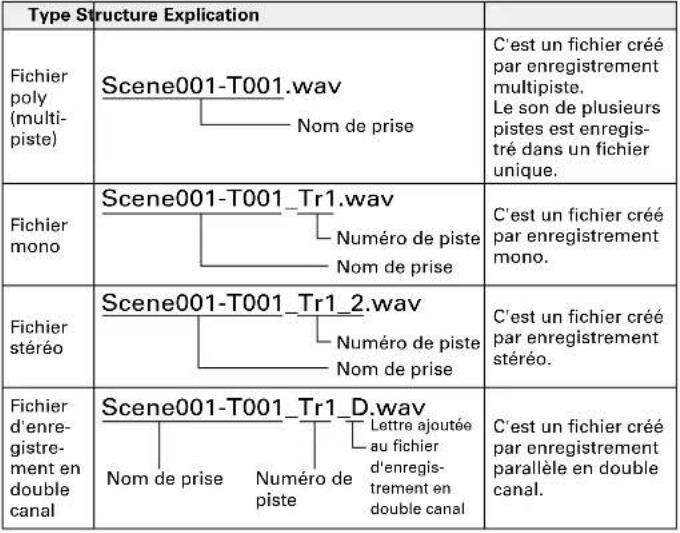

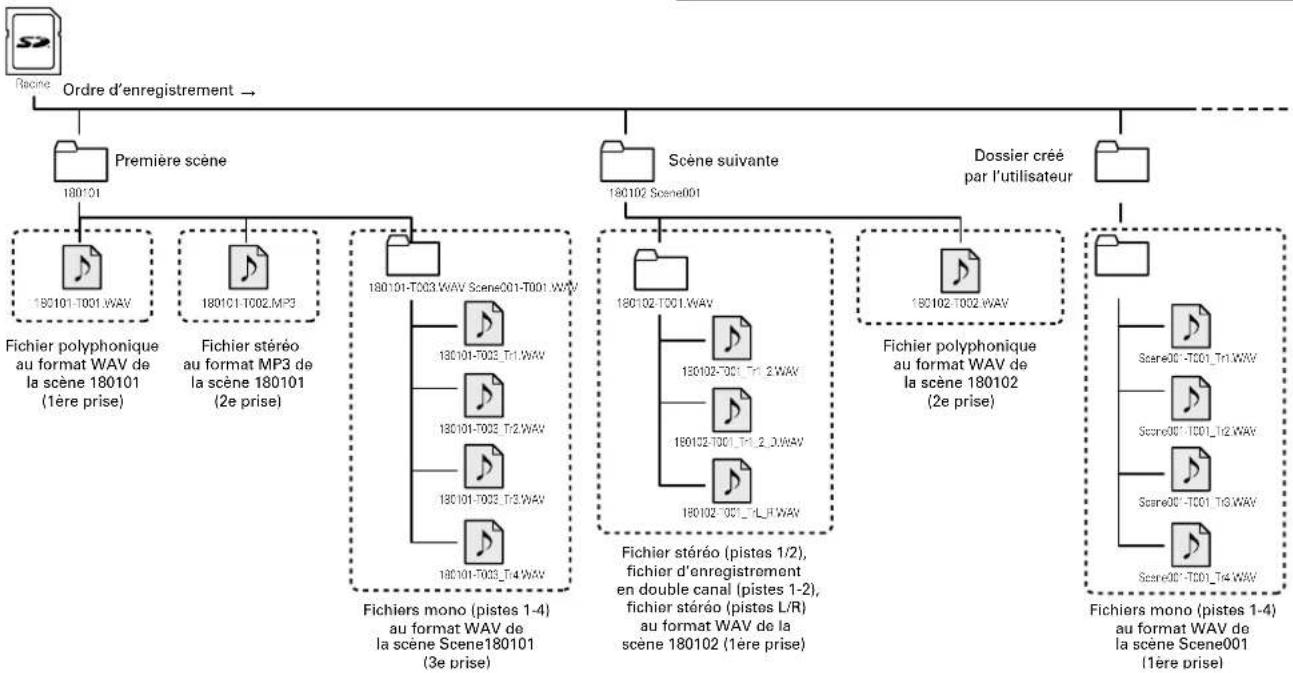

Structure des dossiers et fichiers....38

Déplacement de la dernière prise enregistrée dans le dossier FALSE TAKE.40

Réglages de la prise enregistrée

Changement de la note associée à la prochaine prise enregistrée (Note).41

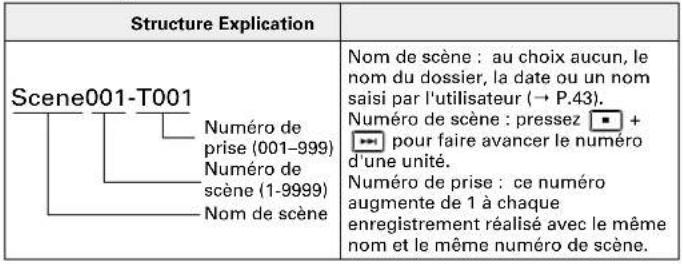

Réglage du mode d'appellation et de numérotation des scènes

enregistrées ....43

Réglage des conditions de réinitialisation et format des noms de prise....46

Changement de nom pour la prochaine piste enregistrée (Track Name) ...48

Changement de numéro de la prochaine prise enregistrée....50

Lecture

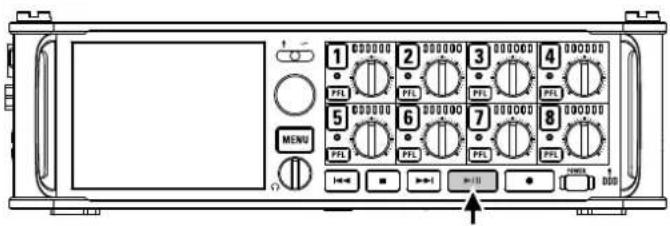

Lecture des enregistrements....51

Mixage des prises....52

Écoute de contrôle des signaux de certaines pistes durant la lecture......53

Changement du mode de lecture (Play Mode) 54

Opérations sur les prises et dossiers

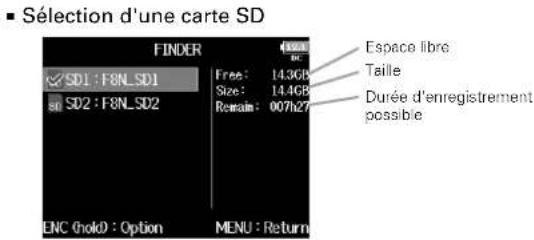

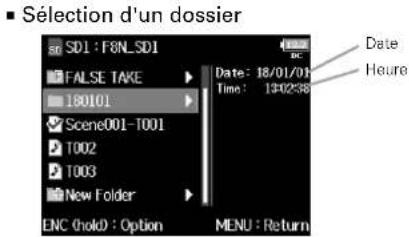

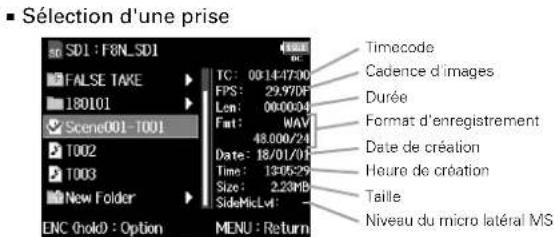

Opérations sur les prises et dossiers (FINDER) 55

Présentation des informations (métadonnées) de prise conservées dans

les fichiers 62

Contrôle et modification des métadonnées de prise....64

Écriture de rapports audio (Create Sound Report) ....71

Réglages d'entrée

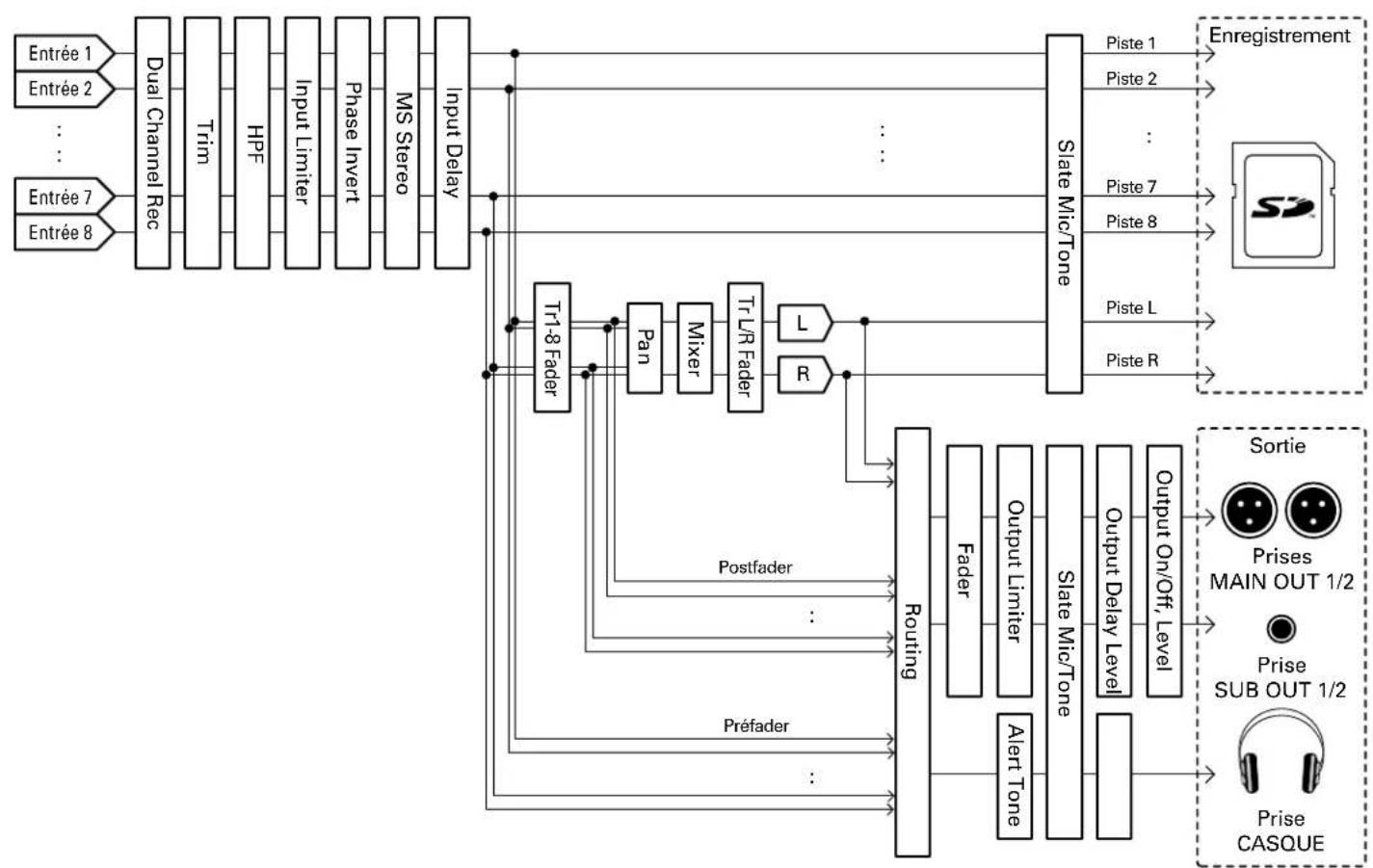

Parcours du signal de l'entrée à la sortie ....74

Réglage de la balance d'écoute des signaux entrants ....75

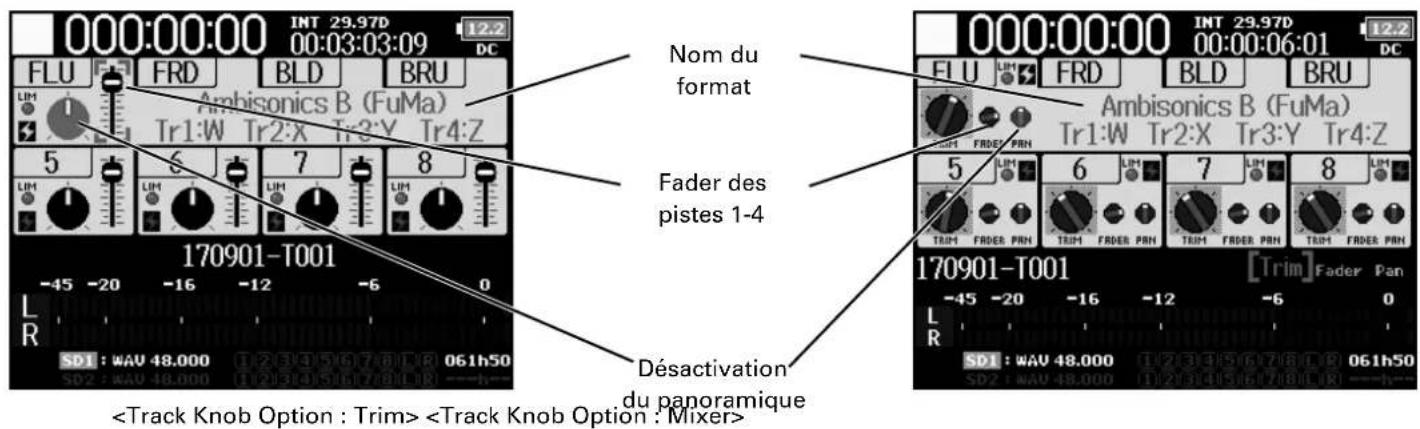

Réglage de la fonction des boutons de piste (Track Knob Option)....76

Réglage de volume de la piste L/R....78

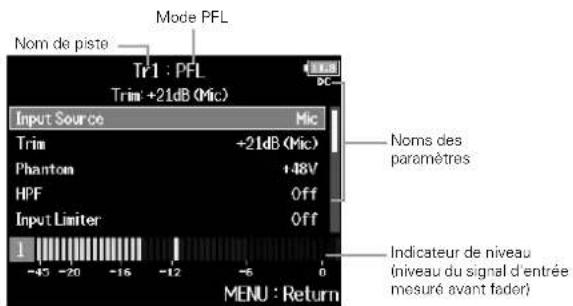

Contrôle des signaux d'entrée de pistes spécifiques (PFL/SOLO)....79

Réglage de la source d'entrée (Input Source)....80

Réglage du mode d'écoute de contrôle en écran PFL (PFL Mode)....81

Coupure du bruit de basse fréquence (HPF) 82

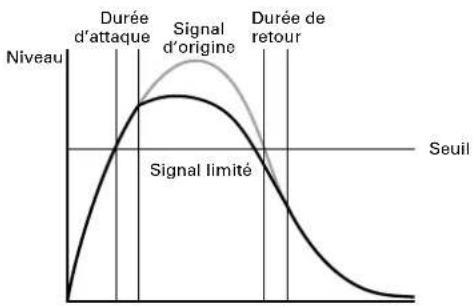

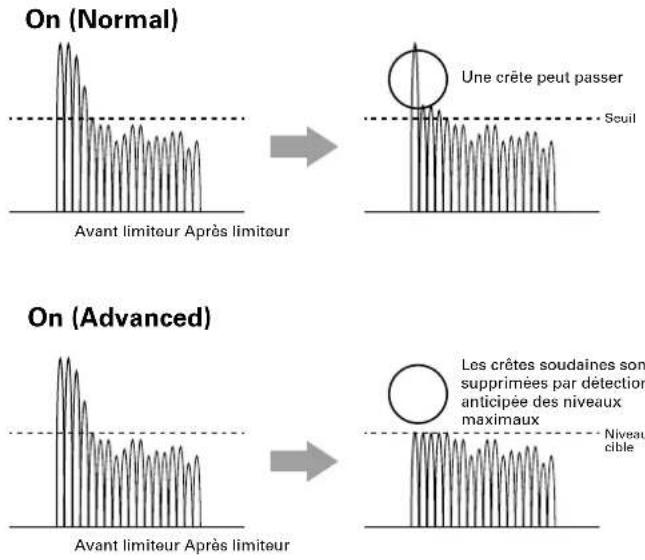

Limiteur d'entrée (Input Limiter)....83

Inversion de la phase du signal d'entrée (Phase Invert) 89

Changement des réglages d'alimentation fantôme (Phantom)....90

Changement du réglage d'alimentation PiP ou plug-in (Plugin Power) .....93

Retard des signaux d'entrée (Input Delay) 94

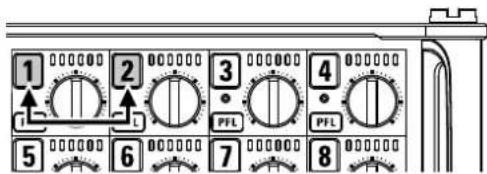

Conversion d'entrée MS en stéréo ordinaire (Stereo Link Mode)....95

Réglage simultané des niveaux d'entrée de plusieurs pistes (Trim Link)...97

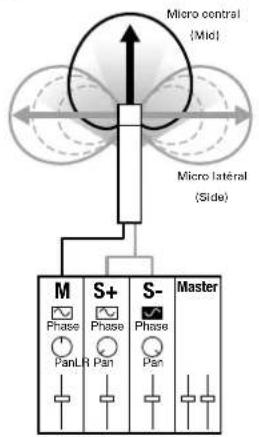

Réglage du niveau latéral d'une capsule de micro Mid-Side

(Side Mic Level) 98

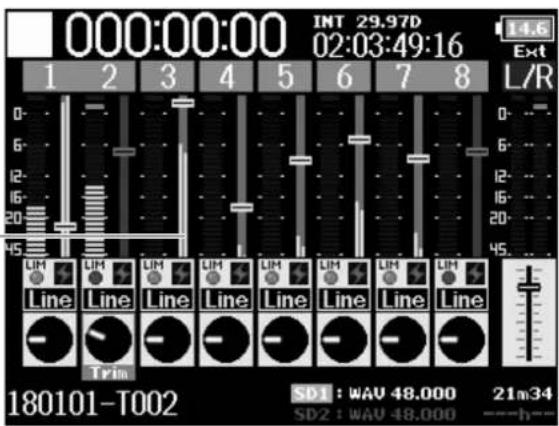

Modification du réglage de mixage automatique (Auto Mix) .....99

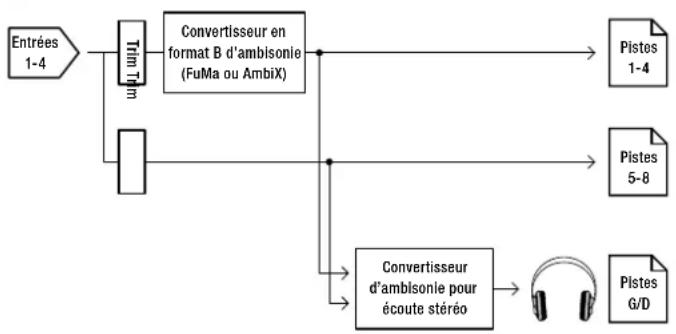

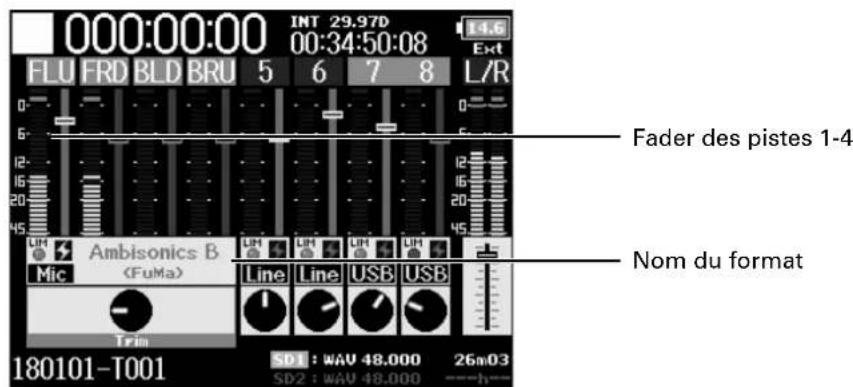

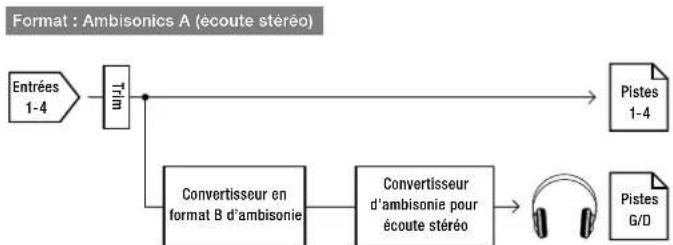

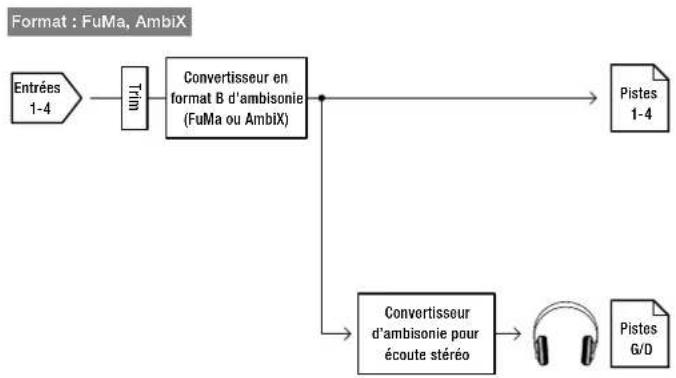

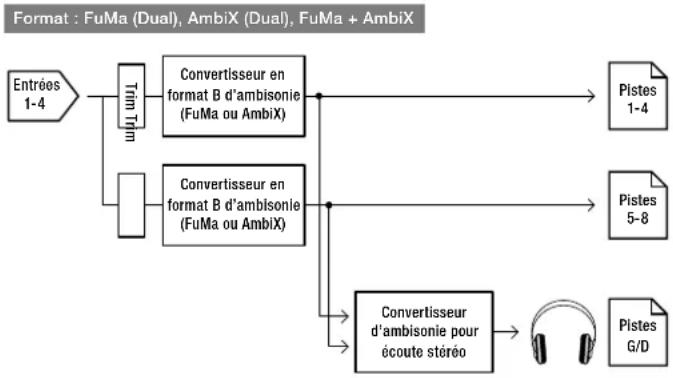

Réglage du format de mode ambisonique....101

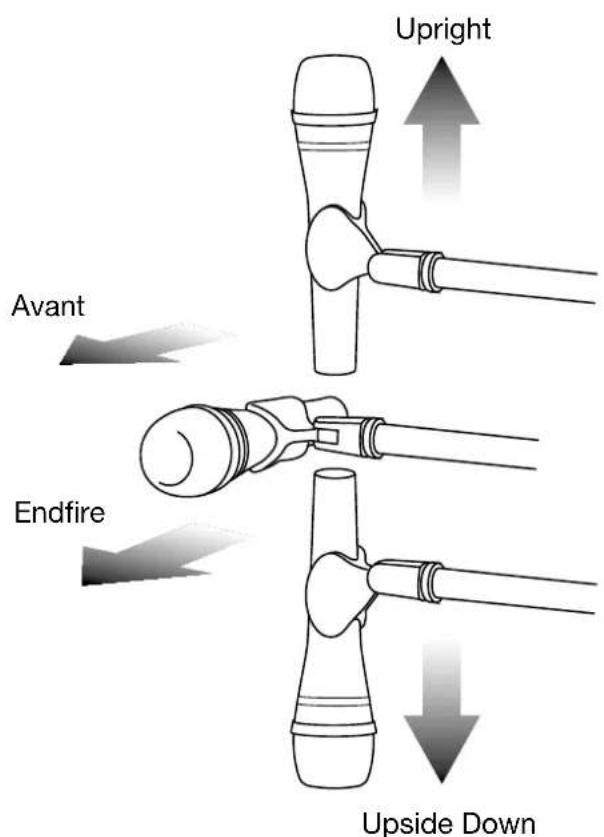

Réglage de la position du micro d'enregistrement ambisonique

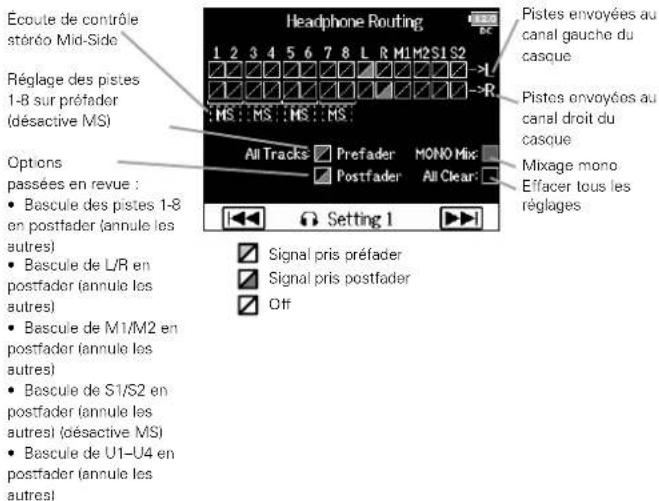

Réglage des signaux envoyés au casque (Headphone Routing)....108

Alertes sonores au casque (Alert Tone Level)....111

Réglage de la sortie casque (Volume Curve).... 112

Hausse du signal de casque pour protéger le son enregistré des

interférences (Digital Boost) 113

Réglage du niveau de sortie standard (Output Level).... 115

Réglage des niveaux de sortie.... 116

Retard des signaux de sortie (Output Delay) 117

Limiteur de sortie (Output Limiter) 118

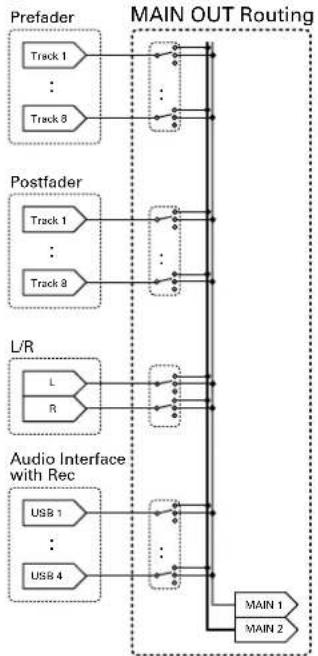

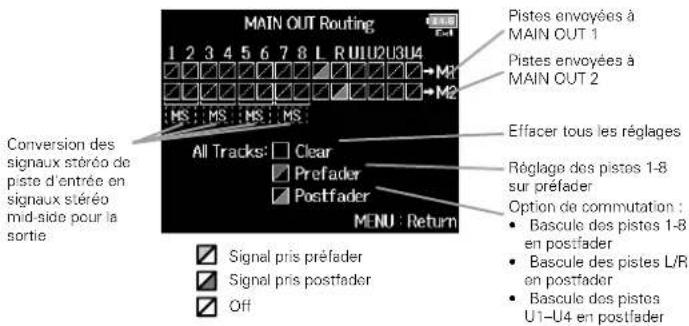

Sélection des signaux pour les sorties principales (MAIN OUT Routing)...122

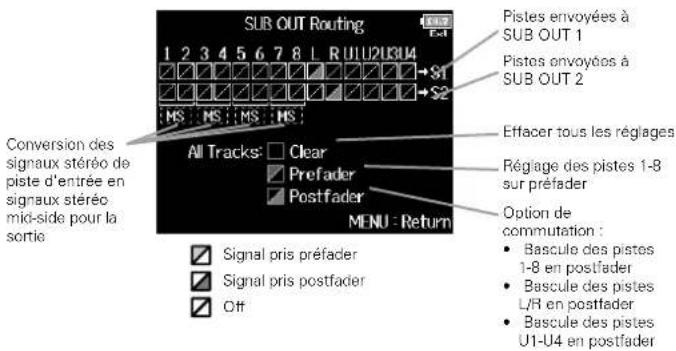

Sélection des signaux pour les sorties secondaires (SUB OUT Routing) ...123

Timecode

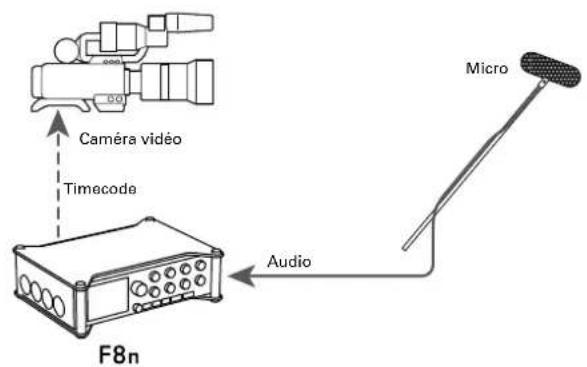

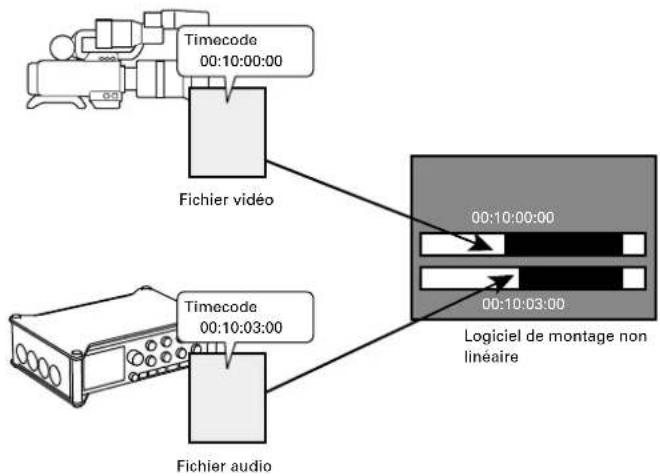

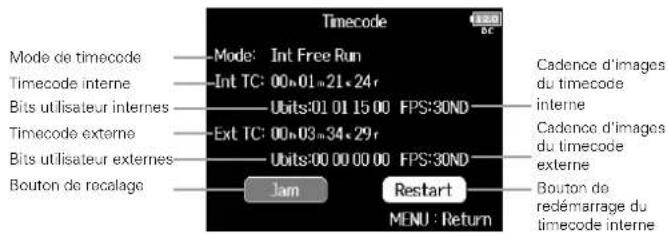

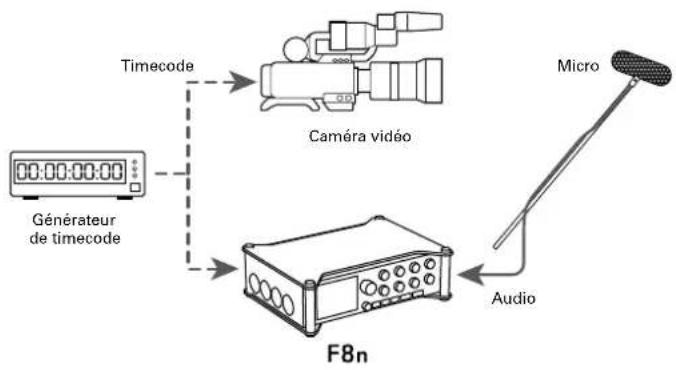

Présentation du timecode....124

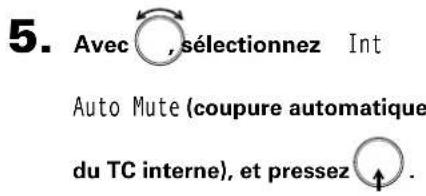

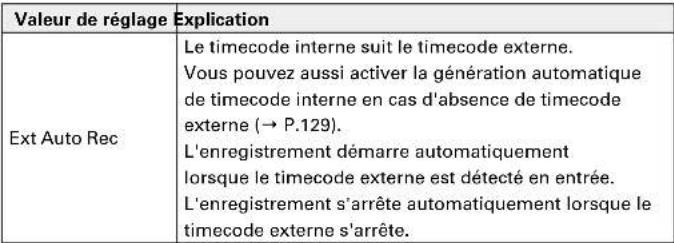

Réglage des fonctions de timecode....126

Réglage du retard d'enregistrement automatisé par timecode

Réglage d'initialisation du timecode utilisé au démarrage

(StartTimecode)....134

Micro slate/tonalité slate

Présentation du micro slate et de la tonalité slate....136

Enregistrement avec le micro slate (Slate Mic)....137

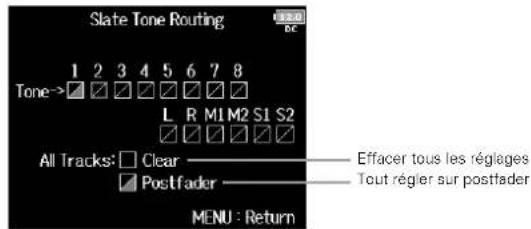

Enregistrement d'une tonalité slate (Slate Tone)....140

Emploi des fonctions USB

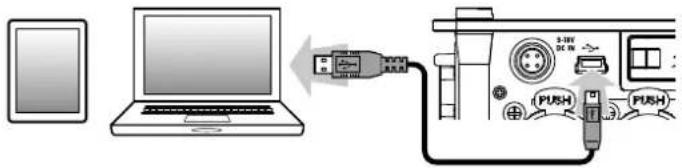

Échange de données avec un ordinateur (SD Card Reader)....144

Emploi comme interface audio (Audio Interface)....145

Utilisation simultanée comme enregistreur sur carte SD et interface

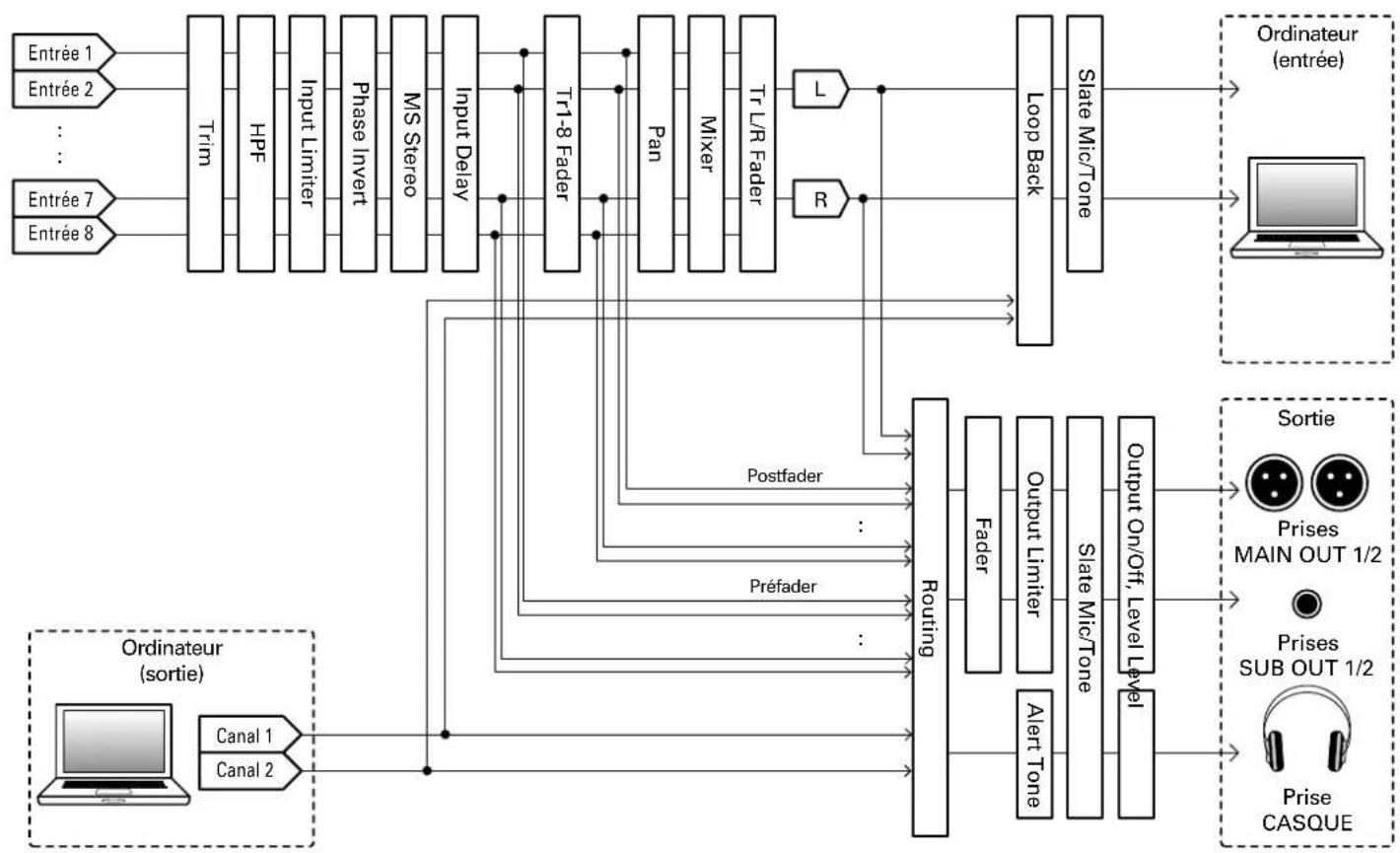

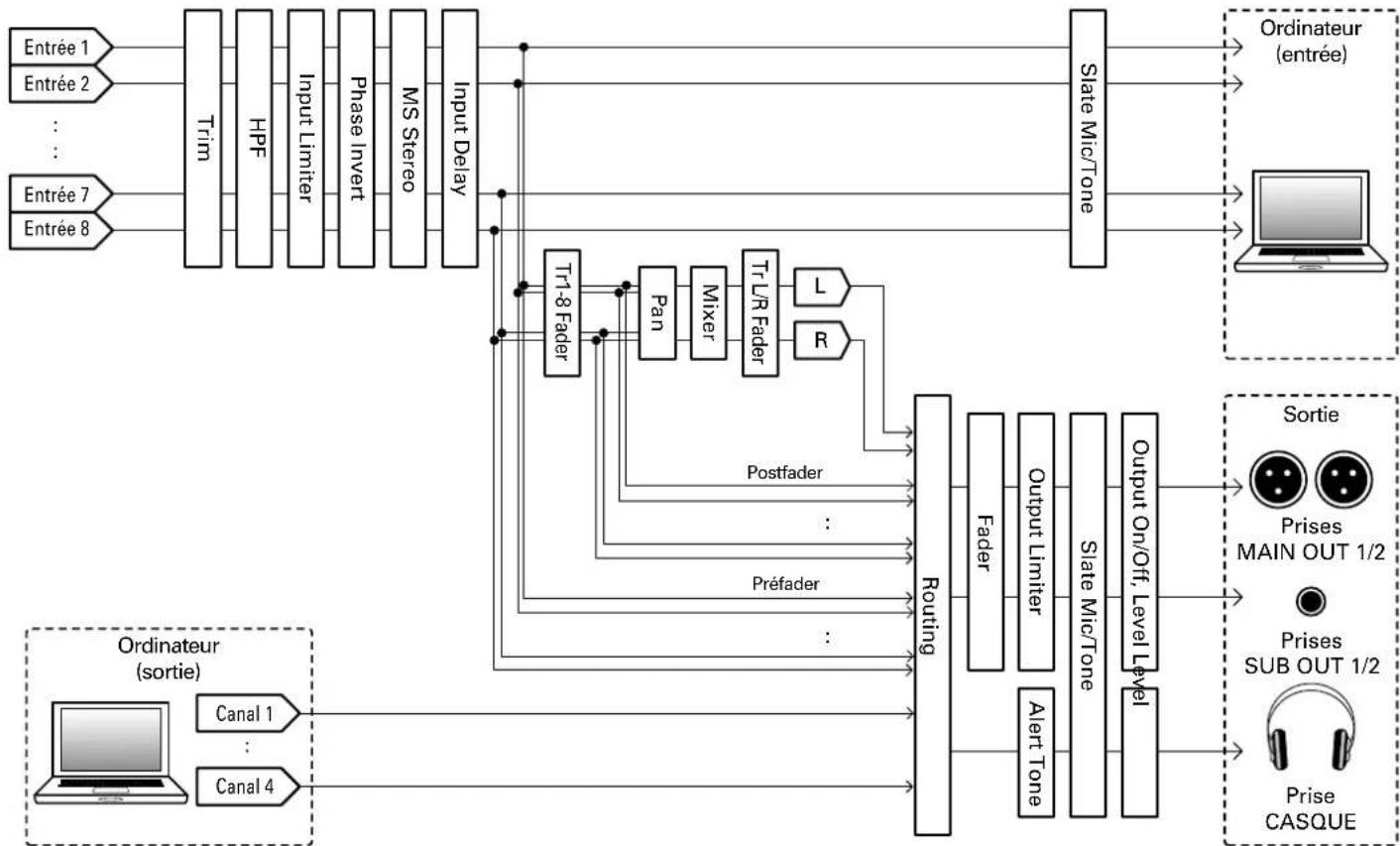

Schémas synoptiques de l'interface audio....149

Réglages de l'interface audio ....151

Emploi d'un FRC-8

Emploi d'un FRC-8 comme contrôleur (Connect)....152

Réglage du type de clavier connecté au FRC-8(KeyboardType)....153

Réglage du fonctionnement des faders et boutons du FRC-8

Réglage des touches assignables pour le FRC-8 (User Key)....155

Réglage de l'alimentation utilisée par le FRC-8 (Power Source) .....156

Alimentation du FRC-8 par le bus USB (USB Bus Power)....157

Réglage de la luminosité des LED du FRC-8 (LED Brightness)....158

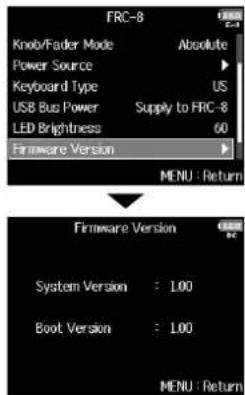

Mise à jour du firmware du FRC-8....159

Réglages divers

Réglage du mode d'affichage du timecode

Réglage d'aspect des indicateurs de niveau (Level Meter)....162

Réglage de la luminosité des LED (LED Brightness) 167

Réglages d'écran (LCD)....168

Ajout de marqueurs aux pauses (PLAY Key Option)....170

Réglage de blocage des touches (Key HoldTarget)....172

Autres fonctions

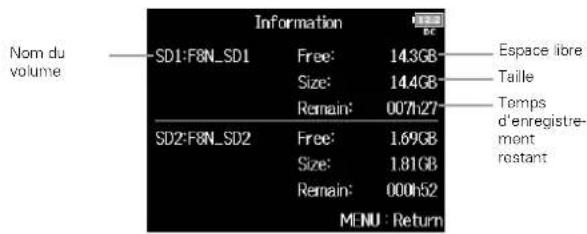

Contrôle des informations de carte SD (Information)....173

Test des performances d'une carte SD (Performance Test)....174

Formatage de cartes SD (Format)....177

Vérification de la liste des raccourcis du F8n....178

Sauvegarde et chargement des réglages du F8n

Restauration des réglages par défaut (Factory Reset)....181

Vérification de la version du firmware (Firmware Version)....182

Mise à jour du firmware....183

Annexes

Guide de dépannage....184

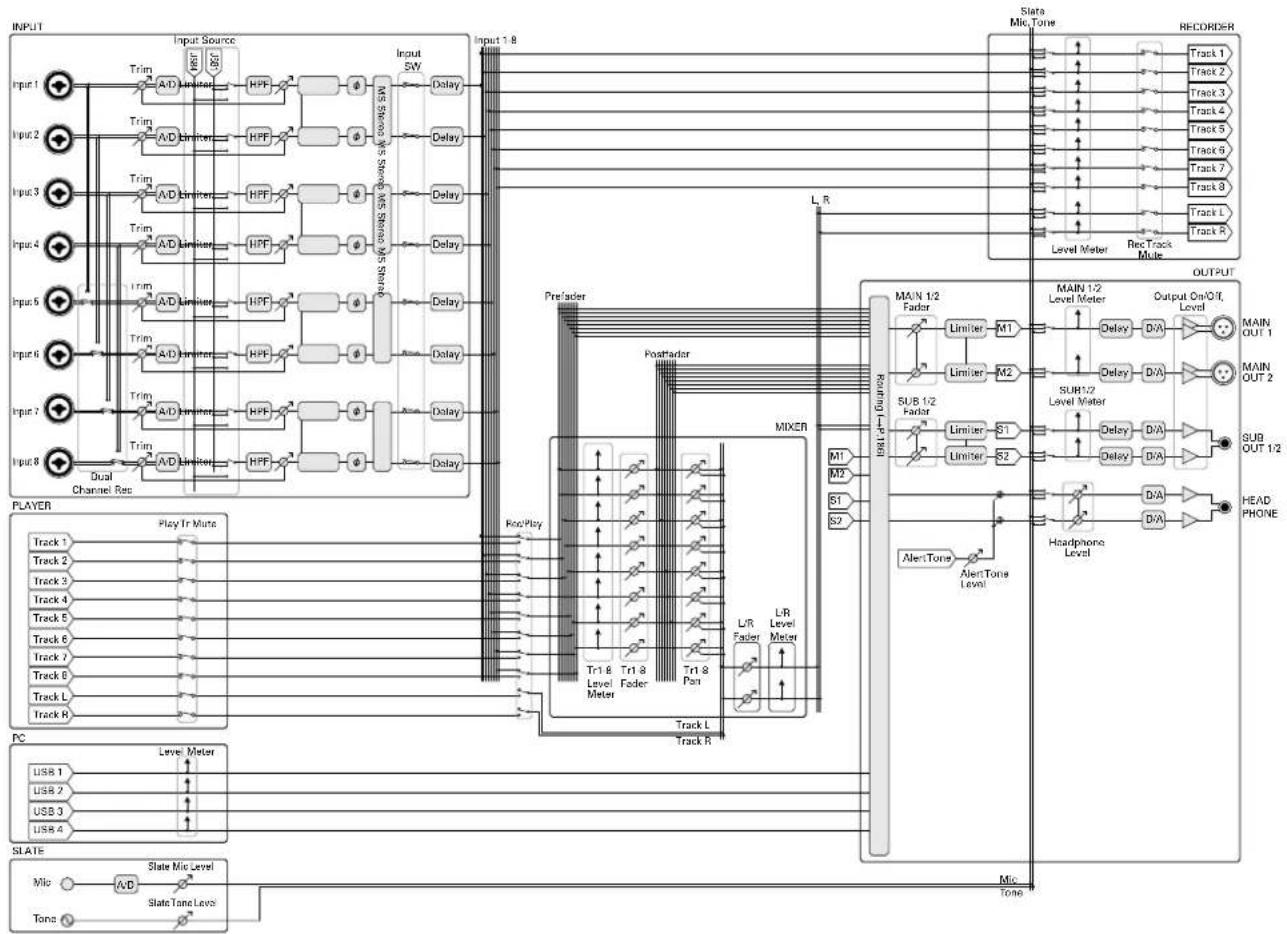

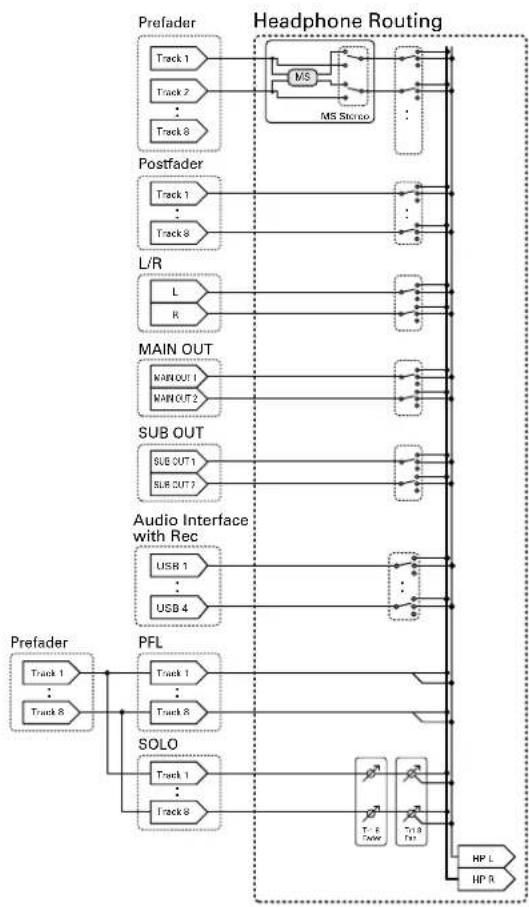

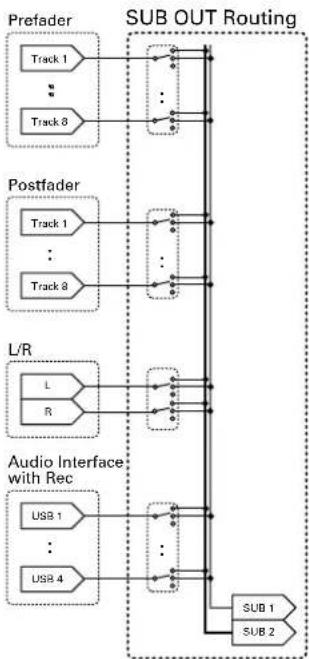

Schémas détaillés du produit....185

Liste des métadonnées ....187

Liste des raccourcis....191

Caractéristiques techniques....193

Précautions de sécurité et d'emploi

Précautions de sécurité

Dans ce mode d'emploi, des symboles servent à mettre en évidence des avertissements et précautions que vous devez lire pour éviter les accidents. La signification de ces symboles est la suivante :

Risque de blessures sérieuses voire mortelles.

Risque de blessures corporelles ou de dommages pour l'équipement.

Autres symboles utilisés

Une action obligatoire.

Une action interdite.

Danger

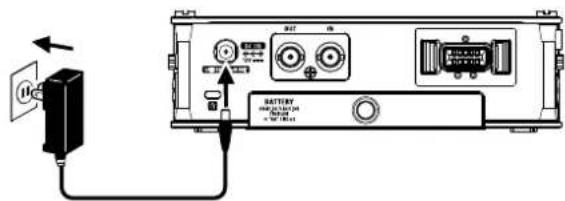

Fonctionnement avec adaptateur secteur

N'utilisez jamais un adaptateur secteur autre qu'un AD-19 ZOOM.

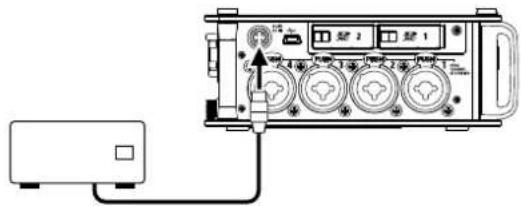

Fonctionnement sur alimentation CC externe Utilisez un adaptateur secteur CC 9 V-18 V externe.

Lisez attentivement les avertissements sur l'adaptateur secteur CC externe avant l'utilisation.

Fonctionnement sur piles

Utilisoz 8 piles 1,5 V AA du commerce (piles alcalines, batteries nickel-hydrure métallique ou piles au lithium).

Lisez attentivement les avertissements sur les piles avant l'utilisation.

Gardez toujours le compartiment de la batterie formé pendant l'utilisation.

Modifications

N'ouvrez pas le boîtier et ne modifiez pas le produit.

Attention

Manipulation du produit

Ne laissez pas tomber l'unité, ne la heurtez pas et ne lui appliquez pas une force excessive.
Veillez à ne pas y laisser entrer d'objets étrangers ni de liquide.

Environnement de fonctionnement

No pas utiliser en cas de températures extrêmes, hautes ou basses.
Ne pas utiliser près de chauffages, de poèles et autres sources de chaleur.
No pas utiliser en cas de très forte humidité ou de risque d'éclaboussures.
Ne pas utiliser dans des lieux soumis à de fréquentos vibrations.
No pas utiliser dans des lieux où il y a beaucoup de poussière ou de sable.

Manipulation de l'adaptateur secteur

Pour débrancher la fiche d'alimentation d'une prise secteur, saisissez toujours la fiche elle-même.
Débranchez le cordon d'alimentation de la prise secteur lorsque l'unité doit rester inutilisée pendant de longues périodes et en cas d'orage.

Manipulation des piles

① Installez les piles en respectant les orientations +/- correctes.
Utilisez les piles indiquées. Ne panachez pas des piles neuves et des piles anciennes. Ne panachez pas des piles de types ou marques différents.
Retirez les piles si l'unité doit rester inutilisée pendant de longues périodes. En cas de fuite, essuyez soigneusement le boîtier et les bornes des piles pour retirer le liquide s'étant échappé.
Danger d'explosion si la batterie n'est pas correctement remplacée. Remplacez-la uniquement par un modèle identique ou équivalent.
Avertissement : la batterie ou les piles/batteries installées ne doivent pas être exposées à une chaleur excessive comme directement au soleil, près d'un feu ou équivalent.

Manipulation des micros

Avec l'interrupteur, coupez toujours l'alimentation avant de brancher un micro. N'employez pas de force excessive pour brancher un micro.
● Fixez le capuchon protecteur si la prise doit rester sans micro connecté pendant de longues périodes.

Câbles de connexion et prises d'entrée/sortie

Éteignez toujours tous les appareils avant de connecter des câbles.
Débranchez toujours tous les câbles de connexion et l'adaptateur secteur avant de déplacer l'unité.

Volume

N'utilisez pas le produit à fort volume durant de longues périodes.

Précautions d'emploi

Interférences avec d'autres appareils électriques

Pour des raisons de sécurité, le F8nété conçu afin de minimiser son émission d'ondes électromagnétiques et de supprimer les interférences d'ondes électromagnétiques externes. Toutefois, un équipement très enclin aux interférences ou émettant de puissantes ondes électromagnétiques peut entraîner des interférences s'il est placé à proximité. Si cela se produit, éloignez le F8n de l'autre appareil. Avec tout type d'appareil électronique à commande numérique, y compris le F8n, les interférences électromagnétiques peuvent entraîner un mauvais fonctionnement, altérer voire détruire les données et causer d'autres problèmes inattendus. Prenez toujours toutes vos précautions.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer l'extérieur de l'unité si elle est sale. Si nécessaire, utilisez un chiffon humidifié bien essoré pour la nettoyer. N'utilisez jamais de nettoyants abrasifs, de cires ou de solvants tels qu'alcool, benzène ou diluant pour peinture.

Panne et mauvais fonctionnement

Si l'unité est en panne ou fonctionne mal, débranchez immédiatement l'adaptateur sec-

teur ou l'alimentation CC, éteignez-la et débranchez les autres câbles. Contactez le magasin dans lequel vous avez acheté l'unité ou le SAV ZOOM avec les informations suivantes : modèle, numéro de série du produit et symptômes spécifiques de la panne ou du mauvais fonctionnement, ainsi que vos nom, adresse et numéro de téléphone.

Copyrights

© Windows® et Windows® 7 sont des marques commerciales ou déposées de Microsoft® Corporation.

© Macintosh, macOS et iPad sont des marques commerciales ou déposées d'Apple Inc.

© Les logos SD, SDHC et SDXC sont des marques commerciales. La technologie de compression audio MPEG Layer-3 est sous licence Fraunhofer IIS et Sisvel S.p.A.

© Bluetooth et le logo Bluetooth sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par ZOOM CORPORATION.

Les autres noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

Note : toutes les marques commerciales et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.

L'enregistrement de sources soumises à droits d'auteur dont des CD, disques, bandes, prestations live, œuvres vidéo et émissions sans la permission du détenteur des droits dans tout autre but qu'un usage personnel est interdit par la loi. ZOOM CORPORATION n'assumera aucune responsabilité quant aux infractions à la loi sur les droits d'auteur.

Remarque à propos de la fonction Auto Power Off

L'alimentation se coupe automatiquement après 10 heures sans utilisation. Si vous préférez que l'unité reste sous tension, consultez « Désactivation de la fonction d'économie automatique d'énergie (Auto Power Off) » en P.21 et désactiviez la fonction.

Introduction

Merci beaucoup d'avoir choisi l'enregistreur multipiste de terrain F8nZOOM. Le F8les caractéristiques suivantes :

• 8 canaux d'entrée analogique avec préamplis de super qualité Les 8 prises mixtes XLR/jack TRS verrouillables fournissent des entrées analogiques de haute qualité avec bruit équivalent en entrée (EIN) de -127 dBu ou moins, gain d'entrée maximal de +75 dB et prise en charge d'une entrée à +4 dB.
• Enregistrement PCM jusqu'en 192 kHz/24 bits
• Enregistrement simultané de 10 pistes

Les entrées 1 à 8 et un mixage stéréo (gauche/droite) peuvent être enregistrés en même temps (8 pistes quand la fréquence d'échantillonnage est de 192 kHz).

- Enregistrement parallèle de deux fichiers, l'un à un niveau inférieur à celui de l'autre (entrées 1-4)

À l'aide de l'enregistrement parallèle d'un second canal à un niveau d'entrée inférieur, vous pouvez créer des enregistrements de secours à utiliser si par exemple une montée inattendue du volume entraîne de la distorsion dans les enregistrements à un niveau normal.

- Limiteurs de conception nouvelle pour une protection contre la saturation

Avec 10 dB de marge, ce limiteur empêche encore mieux la distorsion que les modèles ordinaires. Le seuil peut aussi être réglé pour maintenir le signal sous ce niveau.

• Timecode d'une précision chirurgicale

Le Férilise un oscillateur de haute précision qui génère le timecode avec une précision de 0,2 ppm, assurant une stabilité à toute épreuve de la synchronisation audio et vidéo.

- Les sorties comprennent une prise casque stéréo avec un puissant ampli de 100 mW ainsi que des prises MAIN OUT 1/2 et SUB OUT 1/2

Cela vous permet d'envoyer le signal audio à une caméra vidéo ou à un autre appareil tout en le contrôlant au casque.

• Mélangeur numérique intégré avec routage flexible du signal Les signaux préfader et postfader des entrées 1-8 peuvent être librement envoyés à n'importe quelles sorties.
• Une alimentation fantôme (+24 V/+48 V) peut être fournie Celle-ci peut être activée/désactivée séparément pour chaque entrée.
• Trois sources d'alimentation possibles : piles, adaptateur secteur et alimentation CC externe
  En plus de piles AA et d'un adaptateur secteur, une alimentation CC 9-18 V externe peut également être utilisée.
  • Double lecteur pour carte SDXC
  Il est possible d'enregistrer en simultané sur 2 cartes SD, et la prise en charge de cartes SDXC pouvant aller jusqu'à 512 Go permet l'enregistrement de longue durée. En outre, le F8n peut être utilisé comme lecteur de carte en le connectant à un ordinateur par USB.
• Fonctionne comme interface audio USB à 8 entrées/4 sorties Le F1Baut être utilisé comme interface audio à 2 entrées/2 sorties, mais aussi comme interface audio à 8 entrées/4 sorties (pilote requis pour Windows).

- Autres fonctionnalités utiles

Les autres fonctions pratiques comprennent un micro Slate intégré pour enregistrer des mêmos vocaux et un générateur de tonalité Slate à fréquence variable pour confirmer les niveaux. Il y a aussi des retards d'entrée et de sortie et une fonction de pré-enregistrement pouvant atteindre 6 secondes.

- Les capsules de micro ZOOM peuvent être connectées

Utilisez n'importe quelle capsule de micro ZOOM à la place des entrées 1/2.

Veuillez lire attentivement ce mode d'emploi afin de bien comprendre les fonctions du F8n pour l'exploiter au mieux durant de nombreuses années. Après l'avoir lu, veuillez le conserver en lieu sûr avec la garantie.

Nomenclature des parties

Avant

Écran Encodeur de sélection Sélecteur slate Voyant de piste Touche de piste Bouton de piste Indicateur de niveau à LED Touche PFL MENU PFL PFL PFL PFL PFL PFL PFL Micro slate Touche MENU Volume du casque Touche recherche arrière Touche stop Touche recherche avant Touche lecture/pause Touche enregistrement Interrupteur d'alimentation POWER

Indicateur de niveau à LED

Arrière

Connecteur d'alimentation DC IN DC IN 12V USG 7200M AD-3B ONLY OUT IN BATTERY HR6(1.2V)/LR6(1.5V) FR6 (1.5V) * "AA" SIZE x # Connecteurs d'entrée/sortie de timecode Compartment des piles Connecteur MIC IN

Côté gauche

Connecteur d'alimentation EXT DC IN Port USB Lecteurs de carte SD Languette de déverrouillage

Entrées 1-4

Côté droit

Prise SUB OUT 1/2 Prise casque Prises MAIN OUT 1/2 SUB OUT 1/2 PUSH 5 PUSH 6 PUSH 7 PUSH 8

Entrées 5-8
Entrées 1-8EXT DC IN MAIN OUT

1:-4:+
2: NC3: NC
CC 9-18 V

HIROSE 4 broches

1 : masse
2: point chaud
3 : point froid

XLR TA3Jack 6,35 mm 3 points (TRS)

Pointe : point chaud Bague : point froid Manchon : masse

1 : masse
2 : point chaud
3: point froid

Connexion de micros/autres appareils aux entrées 1-8

Le F8n peut enregistrer simultanément sur 10 pistes : 8 pistes individuelles avec les signaux venant des entrées 1-8 et un mixage stéréo de ces entrées sur les pistes gauche et droite.

Vous pouvez brancher les micros et les sorties d'appareils de niveau ligne tels que claviers, tables de mixage ou instruments à électronique active aux entrées 1-8 et les enregistrer sur les pistes 1-8. Sinon, les entrées 1 et 2 peuvent recevoir à la place le signal d'une capsule de micro ZOOM branchée au connecteur MIC IN du F8n.

Branchement des micros

Branchez les micros dynamiques et électrostatiques à connecteur XLR aux entrées 1-8.

Une alimentation fantôme (+24 V/+48 V) peut être fournie aux micros électrostatiques (→ P.90).

Micro dynamique (câble XLR) Micro électrostatique (câble XLR)

NOTE

Pour débrancher un micro, tirez délicatement sur la fiche XLR tout en pressant simultanément la languette de déverrouillage du connecteur.

Branchement des appareils de niveau ligne

Branchez directement les fiches jack TRS des claviers et des mélangeurs aux entrées 1-8.

L'entrée directe des guitares et basses passives n'est pas prise en charge. Connectez ces instruments au travers d'un mélangeur ou d'une unité d'effets.

CLAVIER (câble jack TRS) Mélangeur (câble jack TRS)

Branchement des capsules de micro

Une capsule de micro ZOOM peut être branchée au connecteur d'entrée MIC IN à l'arrière du ____.

• L'entrée par la capsule de micro est assignée aux pistes 1/2.
• Lorsqu'une capsule de micro est connectée, les entrées 1/2 ne peuvent pas être utilisées.

Connexion et déconnexion des capsules de micro

1. Retirez les capuchons protecteurs du, de la capsule de micro ou du câble de rallonge.

1. En maintenant pressés les boutons latéraux de la capsule de micro ou du câble de rallonge, connectez cette dernière ou ce dernier à l'unité centrale en l'insérant à fond.
2. Pour déconnecter la capsule de micro ou la rallonge, sortez-la de l'unité principale tout en appuyant simultanément sur les boutons latéraux.

- N'utilisez pas une force excessive pour cette déconnexion. Cela endommagerait la capsule de micro ou l'unité centrale.

- Remettez le capuchon protecteur lorsqu'aucune capsule de micro n'est en service.

Entrée stéréo

En activant le couplage stéréo pour les pistes 1/2, 3/4, 5/6 ou 7/8, les entrées correspondantes (1/2, 3/4, 5/6 ou 7/8) peuvent être traitées comme une paire stéréo (→ P.27).

Dans ce cas, les entrées 1, 3, 5 et 7 deviennent le canal gauche et les entrées 2, 4, 6 et 8 le canal droit.

Connexion de micros/autres appareils aux entrées 1-8 (suite)

Exemples de connexion

Le F8n vous permet d'enregistrer dans toute une variété de configurations, telles que les suivantes.

Pendant un tournage

• Entrée 1 : micro canon pour le son du sujet principal (connexion par XLR)
• Entrées 2-5 : micros-cravates sans fil pour les interprètes (connexions par jack TRS)
• Entrées 6-7 : micros pour le son ambiant (connexions par XLR)

Micro canon Micros-cravates sans fil Récepteurs de micro-cravate Micros d'ambiance 1 2 3 4 5 6 7

Enregistrement de concert

• Entrées 1-4 : micros pour la prestation sur scène (connexions par XLR)
• Entrées 5-6 : sorties de niveau ligne de la table de mixage de sonorisation (connexions par jack TRS)
• Entrées 7-8 : micros de reprise du son ambiant (connexions par XLR)

Écran LCD

Écran d'accueil
■ Mélangeur

n d'accueil langeur Icône de statut Arrêt Enregistrement Pause Lecture Numéro de piste Rouge : entrée activée Vert : piste de lecture activée Gris : entrée désactivée Fader Statut d'alimentation fantôme Allumé : activée Éteint : désactivée Statut du limiteur Gris : désactivé Rouge : activé Jaune : en action Nom de prise d'enregistrement/lecture Pressez ▪ à l'arrêt pour afficher le nom de la prochaine piste à enregistrer. Compteur (temps de lecture/enregistrement écoulé) INT 29.97D 00:40:41:27 1 2 3 4 5 6 7 8 L/R Mic Mic Mic Mic Line Line USB USB Train SDT : WAV 48.000 25m56 SD2 : MP3 320kbps 107h01 Carte lue Vert : utilisée pour la lecture Gris : pas de carte Format et fréquence d'échantillonnage de fichier d'enregistrement/ lecture (par carte) Type d'alimentation et charge restante DC : adaptateur secteur EXT : alimentation CC externe AA : piles Pleine charge 1.9 1.3 1.8 10.3 9.0 Déchargées Entrées couplées en stéréo Pistes gauche/droite (L/R) Indicateurs de limiteur Jaune : limiteur en service Indicateurs d'écrétage Indicateurs de niveau Source d'entrée (→P.80) Gain d'entrée En enregistrement : temps d'enregistrement restant En lecture : temps de lecture restant (par carte)

À SAVOIR

Lorsque l'écran d'accueil n'est pas affiché, maintenez enfoncée pour revenir à l'écran d'accueil.

Écran LCD (suite)

■ Indicateurs de niveau

Icône de statut Compteur Cadence d'images Timecode d'enregistrement/ lecture Type d'alimentation et charge restante Pistes 1-8 Pistes gauche/ droite (L/R) Sorties MAIN OUT 1/2, SUB OUT 1/2 Nom de prise d'enregistrement/lecture Scene001-T001 INT 29.97D 00:08:25:05 12.0 DC Indicateurs d'écrêtage Indicateurs de limiteur Indicateurs de niveau SD1 : WAV 48.000 56m50 SD2 : MP3 320kbps 013h53 Carte lue Format et fréquence d'échantillonnage de fichier d'enregistrement/ lecture (par carte) En enregistrement : temps d'enregistrement restant En lecture : temps de lecture restant. (par carte) USB1-4 U1 U2 U3 U4 000:00:00 INT 29.97D 00:11:14:26 Ext Empty Folder Tournez pour faire alterner l'affichage entre le n (pistes 1-8, MAIN OUT 1/2, SUB OUT 1/2, USB 1-4) et les in de niveau (4 réglages d'aspect possibles → P.164).

NOTE

Tournez pour faire alterner l'affichage entre le mélangeur (pistes 1-8, MAIN OUT 1/2, SUB OUT 1/2, USB 1-4) et les indicateurs de niveau (4 réglages d'aspect possibles → P.164).

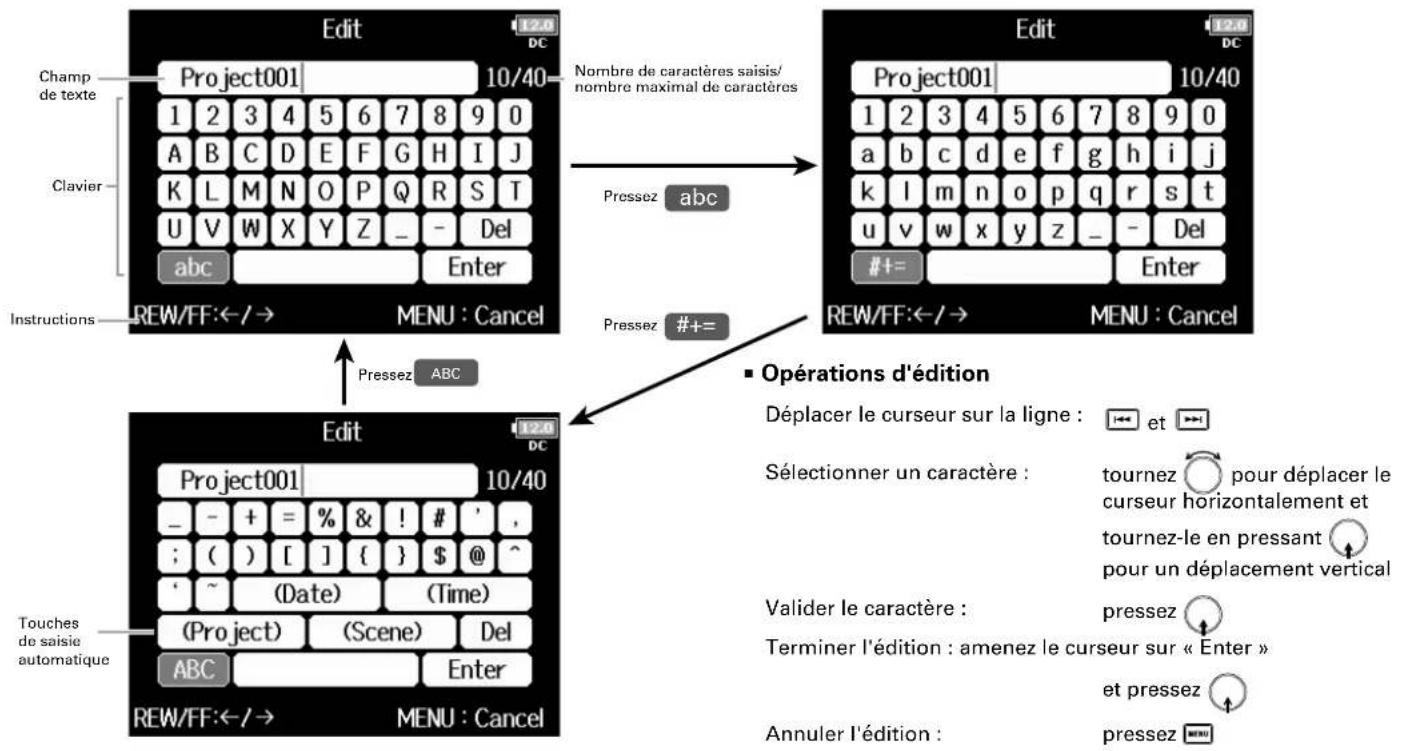

Écran de saisie des caractères

Champ de texte Clavier Instructions Edit 12.0 DC Project001 10/40 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _ - Del abc Enter Menu : Cancel Pressez abc Pressez #+= Edit 12.0 DC Project001 10/40 1 2 3 4 5 6 7 8 9 0 a b c d e f g h i j k l m n o p q r s t u v w x y z _ - Del #+= Enter REW/FF:←/→ MENU : Cancel Pressez ABC ■ Opérations d'édition Déplacer le curseur sur la ligne : ← et → Sélectionner un caractère : tournez ○ pour déplacer le curseur horizontalement et tournez-le en pressant ○ pour un déplacement vertical Valider le caractère : pressez ○ Terminer l'édition : amenez le curseur sur « Enter » et pressez ○ Annuler l'édition : pressez MENU

NOTE

- Les caractères suivants peuvent être utilisés dans les noms de projet:(espace)!#\$'()+,-0123456789;=@ABCDEFGHIJKLMNOPQRSTUVWXYZ\~

À SAVOIR

• Pressez □ + pour supprimer le caractère précédent.
• Pressez + pour amener le curseur sur « Enter ».

Écran LCD (suite)

■ Touches de saisie automatique

(Date) : saisit automatiquement la date. Exemple : 180210
(Time) : saisit automatiquement l'heure. Exemple : 130950
(Project) : saisit automatiquement « Project*** » dans le champ.
(Scene) : saisit automatiquement le nom de scène.

Fourniture de l'alimentation

Emploi de piles AA

1. Éteignez l'unité puis dévissez le couvercle du compartiment des piles pour l'ouvrir.

1. Installez les piles.

1. Vissez le couvercle du compartiment des piles.

NOTE

• Faites attention car le compartiment des piles peut s'ouvrir si la vis n'est pas bien serrée.
• N'utilisez qu'un seul type de piles (alcalines, NiMH ou lithium) à la fois.
• Après la mise en place des piles, réglez « Power Source » (source d'alimentation) sur le bon type de piles (→ P.22).
• Si le témoin de charge devient rouge, coupez immédiatement l'alimentation et installez de nouvelles piles.

Fourniture de l'alimentation (suite)

Emploi d'un adaptateur secteur

1. Branchez l'adaptateur secteur dédié au connecteur DC IN.

2. Insérez l'adaptateur secteur dédié dans une prise électrique.

Emploi d'une alimentation CC externe

1. Branchez l'alimentation CC externe au connecteur EXT DC IN.

Branchez une alimentation fournissant un courant continu de 9-18 V.

1. Si l'alimentation a un adaptateur, branchez l'adaptateur dans une prise électrique.

NOTE

- Si vous branchez une alimentation CC externe, pensez bien à régler les paramètres d'alimentation (→ P.22).

Chargement d'une carte SD

1. Éteignez l'unité et ouvrez le capot de lecteur de carte SD.

2. Insérez la carte SD dans le lecteur de carte SD 1 ou 2.

Pour éjecter une carte SD :

Poussez-la un peu plus dans la fente jusqu'à ce qu'elle clique et tirez-la en dehors.

NOTE

• Coupez toujours l'alimentation avant d'insérer ou de retirer une carte SD. Insérer ou retirer une carte avec l'appareil sous tension peut entraîner la perte de données.
• Quand vous insérez une carte SD, veillez à insérer la bonne extrémité avec la face supérieure vers le haut comme représenté.
• Sans carte SD chargée, il ne sera pas possible d'enregistrer ou de lire.
  • Pour formater une carte SD, voir P.177.

5-MV DC IN PUSH 4 PUSH 3 PUSH 2 PUSH 1 S2S

Mise sous et hors tension

Mise sous tension

1. Maintenez brièvement pressée la touche . La LED [s'al]umera.

• À la première mise sous tension après l'achat, vous devez régler la date et l'heure (→ P.19). Vous pouvez aussi changer ce réglage ultérieurement.
• Si « No Card! » (pas de carte) s'affiche, vérifiez qu'une carte SD est correctement insérée.
• Si « Card Protected! » (carte protégée) s'affiche, c'est que la protection de la carte SD contre l'écriture est activée. Faites glisser le commutateur de protection de la carte SD pour désactiver la protection contre l'écriture.
• Si « Invalid Card! » (carte non valable) s'affiche, c'est que la carte n'est pas correctement formatée. Formatez la carte ou utilisez une autre carte. Pour formater une carte SD, voir P.177.

Mise hors tension

NOTE

Maintenez-la pressée jusqu'à ce que le logo ZOOM s'affiche dans l'écran LCD.

Le Fôhéteint automatiquement après 10 heures sans utilisation.

Pour que l'unité reste toujours sous tension tant que vous ne l'éteignez pas, consultez « Désactivation de la fonction d'économie automatique d'énergie (Auto Power OFF) » en P.21 et réglez Auto Power Off sur Off.

Réglage de la date et de l'heure (Date/Time (RTC))

La date et l'heure fournies par le F8 sont utilisées par exemple lors de l'enregistrement de fichiers. Vous pouvez également définir le format de date (l'ordre d'affichage pour année, mois et jour).

1. Pressez MENU.

2. Avec , sélectionnez

SYSTEM (système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3. Avec , sélectionnez

Date/Time (RTC) (date/heure

pour l'horloge en temps réel),

et pressez

SYSTEM Date/Time (RTC) Power Source Auto Power Off On Home Timecode Display Size Small Level Meter LED Brightness 100 MENU : Return

À la première mise sous tension du F8 après l'achat, vous devez régler la date et l'heure.

▶ Continuez avec l'une des procédures suivantes.

Réglage de la date et de l'heure....P.19

Réglage du format de date....P.20

Réglage de la date et de l'heure

4. Avec , sélectionnez

Set Date/Time (régler date/

heure), et pressez

Date/Time (RTC) Date Format yy/mm/dd Set Date/Time MENU : Return

5. Changez le réglage.

- Changement des réglages Déplacer le curseur ou changer la valeur :

Set Date/Time Year Month Day 2018 01 01 QMON 13 : 00 : 00 Enter MENU : Cancel

Sélectionner l'élément à changer : pressez

Réglage de la date et de l'heure (Date/Time (RTC)) (suite)

6.

Avec

sélectionnez

Enter, et pressez

Cela termine le réglage de la date et de l'heure.

Set Date/Time Year Month Day 2018 01 01 (MON) 13 : 00 : 00 Enter MENU : Cancel

Réglage du format de date

4.

Avec

Valeur de réglage Explication

mm/dd/yy Mois, jour, année, dans cet ordre

dd/mm/yy Jour, mois, année, dans cet ordre

yy/mm/dd Année, mois, jour, dans cet ordre

Désactivation de la fonction d'économie automatique d'énergie (Auto Power Off)

L'alimentation se coupe automatiquement après 10 heures sans utilisation du F.8n

Si vous souhaitez que l'unité reste toujours sous tension tant que vous ne l'éteignez pas, désactivez la fonction d'économie automatique d'énergie.

1. Pressez MENU

2. Avec , sélectionnez

SYSTEM (système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3. Avec , sélectionnez Auto

automatique), et pressez

SYSTEM Date/Time (RTC) Power Source Auto Power OFF Home Timecode Display Size Small Level Meter LED Brightness 100 MENU : Return

4. Avec , sélectionnez Off, et pressez

Auto Power Off ✓ Off On MENU : Return

Réglage de la source d'alimentation utilisée (Power Source)

Définissez la tension seuil de coupure de l'alimentation CC externe, la tension nominale et le type des piles afin que la charge restante puisse être indiquée avec précision.

Dans cette page de menu, vous pouvez également vérifier la tension de chaque alimentation et la charge des piles.

1.

Pressez

2.

Avec

sélectionnez

SYSTEM (système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3.

sélectionnez

Power

Source (source d'alimentation),

et pressez

SYSTEM Date/Time (RTC) Power Source Auto Power Off On Home Timecode Display Size Small Level Meter LED Brightness 100 MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Réglage de la tension seuil de coupure de

l'alimentation CC (EXT DC). P.22

Réglage de la tension nominale de l'alimentation

CC (Ext DC). P.23

Réglage du type des piles AA (Int AA). P.23

Réglage de la tension seuil de coupure de l'alimentation CC (EXT DC)

Lorsqu'une alimentation CC externe est utilisée, si la tension chute sous la valeur seuil définie ici, le Fmête automatiquement l'enregistrement et s'éteint. Par contre, si des piles AA (Int AA) sont installées, l'alimentation bascule sur Int AA et le fonctionnement se poursuit.

4.

Avec

sélectionnez

Shutdown Voltage (tension seuil

de coupure), et pressez

Power Source DC IN 12.2V Ext DC Shutdown Voltage 13.0V Nominal Voltage 14.8V Int AA Battery Type Alkaline MENU : Return

À SAVOIR

• La tension seuil de coupure est la valeur en-dessous de laquelle l'alimentation CC externe est considérée comme ne pouvant plus fournir le courant nécessaire.
• Voir le manuel de l'alimentation CC externe pour la valeur de sa tension d'extinction.

5.

Avec ( ), sélectionnez la

tension, et pressez MENU.

Shutdown Voltage 130V MENU : Return

Réglage de la tension nominale de l'alimentation CC (Ext DC)

1. Avec , sélectionnez

nominale), et pressez

Power Source DC IN 12.0V Ext DC Shutdown Voltage 13.0V Nominal Voltage 14.8V Int AA Battery Type Alkaline MENU : Return

1. Avec , sélectionnez la tension, et pressez

Nominal Voltage 14.8V MENU : Return

À SAVOIR

• La tension nominale est la tension de l'alimentation CC externe dans des conditions normales. Cette valeur doit être indiquée à l'extérieur de l'alimentation CC externe.
• Le réglage peut aller de 12,0 à 15,0 V par paliers de 0,2 V.

Réglage du type des piles AA (Int AA)

1. Avec ⚙, sélectionnez Battery Type (type des piles/ batteries), et pressez ⚠.

Power Source DC IN 120V Ent DC Shutdown Voltage 130V Nominal Voltage 148V Int AA Battery Type Alkaline MENU : Return

1. Avec ○, sélectionnez le type, et pressez ▲.

Battery Type ✓ Alkaline Ni-MH Lithium MENU : Return

NOTE

• Lorsque plusieurs sources d'alimentation sont connectées, elles sont utilisées dans l'ordre de priorité suivant.
• Adaptateur secteur dédié (DC IN)
• Alimentation CC externe (Ext DC)
• Piles AA insérées dans l'unité (Int AA)
• La tension fournie par chaque alimentation est affichée à l'écran.

Processus d'enregistrement

L'enregistrement avec le F8, il le processus représenté ci-dessous.

Les données créées par chaque enregistrement forment ce que l'on appelle une prise ou « Take » en anglais.

    A --> G["Connectez les micros, instruments, équipements audiovisuels et autres appareils sources aux entrées 1-8 (→ P.8).<br>Branchez une capsule de micro au connecteur MIC IN (→ P.9)."]

    C --> H["Pressez pour lancer l'enregistrement et pour l'arrêter.<br>Vous pouvez aussi placer des marqueurs.<br>Pressez pour lancer l'enregistrement d'une nouvelle piste.<br>Pressez pour mettre en pause."]

    D --> I["Pressez pour lancer la lecture et ou pour l'arrêter.<br>Des marqueurs peuvent aussi être placés."]

    E --> J["Vérifiez et modifiez les métadonnées."]

1. Choisissez la carte SD et le format de fichier pour l'enregistrement (→ P.25).

- Réglez le format de fichier d'enregistrement séparément pour chaque carte.

1. Sélectionnez les pistes d'enregistrement (→ P.27).

- Utilisez les touches de piste pour les sélectionner. Les voyants des pistes sélectionnées s'allument en rouge et vous pouvez entendre les sons entrants.

- Pressez simultanément 2 touches de piste pour les coupler en une piste stéréo.

1. Faites les réglages d'enregistrement.

- Faites d'autres réglages dont ceux des fonctions suivantes :

- enregistrement parallèle en double canal (→ P.33)

- pré-enregistrement (→ P.35)

- filtre passe-haut (→ P.82)

- limiteur (→ P.83)

1. Réglez les niveaux d'entrée (→ P.28).

- Le niveau du micro latéral peut également être réglé si vous utilisez une capsule de micro MS (Mid-Side).

    A --> G["Connectez les micros, instruments, équipements audiovisuels et autres appareils sources aux entrées 1–8 (→ P.8).<br>Branchez une capsule de micro au connecteur MIC IN (→ P.9)."]

    C --> H["Pressez pour lancer l'enregistrement et pour l'arrêter.<br>Vous pouvez aussi placer des marqueurs.<br>Pressez pour lancer l'enregistrement d'une nouvelle piste.<br>Pressez pour mettre en pause."]

    D --> I["Pressez pour lancer la lecture et ou pour l'arrêter.<br>Des marqueurs peuvent aussi être placés."]

    E --> J["Vérifiez et modifiez les métadonnées."]

Activation de l'enregistrement sur cartes SD et réglage des formats de fichier

Le format de fichier d'enregistrement peut être réglé indépendamment pour les lecteurs de carte SD 1 et 2.

À SAVOIR

• Il est possible d'enregistrer le même contenu sur deux cartes en utilisant les mêmes réglages pour les deux lecteurs de carte. Cette fonction peut servir à créer une sauvegarde au cas où, par exemple, le son sauterait sur une carte.
• Vous pouvez également enregistrer les pistes 1–8 non mixées sur une carte SD pendant que vous enregistrez sur l'autre toutes les pistes mixées ensemble sous forme de données MP3 ou WAV avec une piste gauche et une piste droite.

1. Pressez MENU

2. Avec sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec sélectionnez Rec to SD1 ou Rec to SD2 (enregistrer sur carte SD1/SD2), et pressez

4. Avec , sélectionnez le type de fichier, et pressez

Rec to SD1 None ✓ Track1-8 (Poly WAV) Track1-8 (Mono/Stereo WAV) Track1-8 + L/R (Poly WAV) Track1-8 + L/R (Mono/Stereo WAV) L/R (Stereo WAV) MENU : Return

Valeur de réglage	Pistes enregistrées	Explication
None - Rien n'est enregistré sur la carte SD.
Track1-8 (Poly WAV)	Pistes 1-8 sélectionnées	Un seul fichier (multipiste) est créé avec le signal audio pour plusieurs pistes.
Track1-8 (Mono/Stereo WAV)		Un fichier mono est créé pour chaque piste mono et un fichier stéréo pour chaque piste stéréo.
Track1-8 + L/R (Poly WAV)	Toutes les pistes sélectionnées	Un seul fichier (multipiste) est créé avec le signal audio pour plusieurs pistes.
Track1-8 + L/R (Mono/Stereo WAV)		Un fichier mono est créé pour chaque piste mono et un fichier stéréo pour chaque piste stéréo.
L/R (Stereo WAV)	Pistes gauche/ droite (L/R)	Un fichier stéréo est créé à partir du mixage produit par le mélangeur interne.
L/R (Stereo MP3)

Activation de l'enregistrement sur cartes SD et réglage des formats de fichier (suite)

NOTE

• Lors de l'enregistrement avec un réglage Mono/Stereo WAV, un dossier de prises est créé, où sont enregistrés les fichiers audio (→ P.38).
• Lors de l'enregistrement simultané sur 2 cartes SD, les fichiers sont enregistrés dans des dossiers de prises avec le même nom sur les deux cartes. Les dossiers sont créés automatiquement s'ils n'existent pas déjà.
• Si l'enregistrement doit s'arrêter sur une carte SD, par exemple par manque d'espace, il se poursuit sur l'autre carte SD. Dans ce cas, ne retirez pas du lecteur la carte qui a cessé d'enregistrer. Cela pourrait endommager la carte ou les données.

Sélection des entrées et réglage des niveaux

Vous pouvez sélectionner quelles entrées 1–8 utiliser. Les signaux reçus par les entrées seront enregistrés sur les pistes de même numéro. Ainsi, le signal de l'entrée 1 sera enregistré sur la piste 1 et celui de l'entrée 2 sur la piste 2.

Sélection des entrées

1. Allumez le voyant de piste en pressant la touche de la piste dont le numéro correspond à l'entrée à enregistrer.

La couleur de fond du numéro de piste change alors également dans l'écran LCD.

Voyant de piste	Couleur de fond du numéro de piste	Explication
Allumé en rouge	Rouge L'entrée est activée.
Éteint Gris L'entrée est désactivée.

NOTE

Les signaux des entrées sélectionnées de cette façon seront également envoyés aux pistes L/R.

Couplage des entrées en paire stéréo

1. Tout en maintenant enfoncée la touche de piste 1, pressez la touche de piste 2.

1 2 3 4 5 6 7 8

Les pistes 1 et 2 seront couplées en une piste stéréo (couplage stéréo).

Répétez la même procédure pour désactiver le couplage stéréo.

À SAVOIR

• Les paires de pistes 3/4, 5/6 et 7/8 peuvent également être couplées en stéréo de la même manière.
• Lorsqu'est connectée une capsule de micro qui permet la sélection indépendante des entrées gauche (L) et droite (R), le couplage stéréo peut également être activé et désactivé pour ces pistes.

Sélection des entrées et réglage des niveaux (suite)

Réglage des niveaux d'entrée

1. Avec ○, sélectionnez une commande « Trim » et pressez ↑.

00:00:00:00 1 2 3 4 5 6 7 8 L/M 00:04:08:26 00:00:00:00 180101-T002

2. Avec , réglez le niveau d'entrée, et pressez .

Lorsqu'une capsule de micro est connectée, les niveaux de l'entrée 1/2 ne peuvent pas être réglés avec le F8n. Utilisez la commande de niveau de la capsule de micro pour régler le volume d'entrée.

À SAVOIR

• Ce réglage peut aller de +10 à +75 dB lorsque la source d'entrée est réglée sur « Mic », de -10 à +55 dB lorsqu'elle est réglée sur « Line », et de -35 à +30 dB lorsqu'elle est réglée sur USB.
• En cas de distorsion du son alors que vous avez baissé le niveau d'entrée, essayez de changer la position des micros et de régler le niveau de sortie des appareils connectés.
  • Emploi du limiteur (→ P.83)
  • Emploi du filtre passe-haut (→ P.82)

Enregistrement

Cela lance l'enregistrement.

À SAVOIR

Si la fonction timecode est activée, l'enregistrement part de l'image 00 (00 ou 02 en mode drop frame) et les fichiers se terminent toujours sur une seconde exacte. Cela facilite la synchronisation en cas de montage ultérieur.

2. Pressez pour démarrer une nouvelle prise en

cours d'enregistrement.

Cela mettra fin à la prise actuelle et lancera une nouvelle prise tout en continuant à enregistrer sans interruption.

NOTE

Il n'est possible de presser ☐ lors de l'enregistrement qu'après au moins une seconde d'enregistrement.

3. Pressez ▶ pour mettre en pause.

NOTE

• La mise en pause se fait sur une seconde exacte.

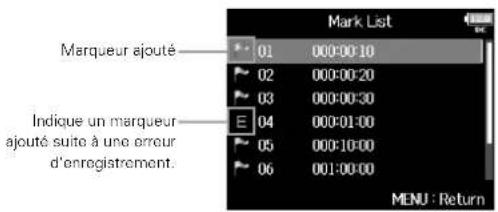

• Quand l'enregistrement est mis en pause, un marqueur est ajouté à cet endroit. Pressez pour reprendre l'enregistrement.
• Une prise peut contenir un maximum de 99 marqueurs.

À SAVOIR

• Durant la lecture, vous pouvez presser ☐ et ☐ pour sauter aux endroits où des marqueurs ont été ajoutés.
• Vous pouvez également ajouter des marqueurs sans mettre en pause (→ P. 170).

4. Pressez -pour arrêter.

NOTE

• Si la taille de fichier maximale est atteinte pendant l'enregistrement (→ P.36), l'enregistrement se poursuit dans une nouvelle prise ayant un numéro supérieur d'une unité. Quand cela arrive, aucun blanc ne se produit dans le son entre les deux prises.
• Lors de l'enregistrement simultané sur 2 cartes SD, si l'enregistrement doit s'arrêter sur l'une d'elles par manque d'espace, il se poursuit sur l'autre carte SD sans interruption.

À SAVOIR

• Les fichiers sont automatiquement sauvegardés à intervalles réguliers pendant l'enregistrement. Même si l'alimentation est interrompue ou si un autre problème inattendu survient pendant l'enregistrement, un fichier touché peut être récupéré en le lisant avec le F8n
• Maintenez enfoncée la touche quand l'écran d'accueil est affiché pour vérifier le nom qui sera donné à la prochaine prise enregistrée.

Réglage de la fréquence d'échantillonnage (Sample Rate)

Vous pouvez choisir la fréquence d'échantillonnage utilisée pour enregistrer les fichiers.

1.

Pressez

2.

Avec ○, sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec , sélectionnez Sample Rate (fréquence d'échantillonnage), et pressez

Avec ○, sélectionnez la fréquence d'échantillonnage, et pressez ↑.

Sample Rate 44.1kHz 47.952kHz 47.952kHz (F) ✓ 48kHz 48.048kHz 48.048kHz (F) MENU : Return

Valeur de réglage Explication
44,1 kHz, 48 kHz,88,2 kHz, 96 kHz,192 kHz	Ce sont les fréquences d'échantillonnage standard.
47,952 kHz	Sélectionnez cette option pour enregistrer de la vidéo à 23,976 images par seconde si vous souhaitez la monter ensuite en 24 images par seconde.
48,048 kHz	Sélectionnez cette option pour enregistrer de la vidéo à 24 images par seconde si vous souhaitez la monter ensuite en NTSC 29,97 ou 23,98 HD.
47,952 kHz (F)48,048 kHz (F)	Ces valeurs fonctionnent de la même manière que les deux précédentes, mais les métadonnées de fréquence d'échantillonnageseront enregistrées avec la valeur 48 kHz.Cela permet la lecture et le montage avec des appareils et logiciels qui ne prennent pas en charge les fichiers WAV à 47,952 kHz et 48,048 kHz.Toutefois, la lecture se fera à ±0,1 % de la vitesse à laquelle le fichier a été enregistré.

NOTE

• Lorsque le format de fichier d'enregistrement est le MP3, on ne peut sélectionner que 44,1 kHz et 48 kHz.
• À 192 kHz, les pistes L/R ne seront pas enregistrées. Le retard d'entrée et le retard de sortie sont également désactivés. De plus, les paramètres Auto Mix, Ambisonic Mode et Input Limiter > On/Off > On (Avancé) ne peuvent pas être réglés.
• Audio Interface with Rec ne peut pas être utilisé avec d'autres valeurs que 44,1 kHz ou 48 kHz.

Réglage de la résolution en bits des fichiers WAV (WAV Bit Depth)

Vous pouvez choisir la résolution en bits des fichiers WAV.

1. Pressez MENU.

1. Avec , sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec ⚙, sélectionnez WAV Bit Depth (résolution en bits des fichiers WAV), et pressez ↑.

1. Avec , sélectionnez la résolution, et pressez

WAV Bit Depth 16 ✓ 24 MENU : Return

À SAVOIR La résolution peut être réglée sur 16 bits ou 24 bits.

Réglage du débit binaire des fichiers MP3 (MP3 Bit Rate)

Vous pouvez choisir le débit binaire des fichiers MP3 enregistrés.

1.

Pressez

2.

Avec , sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec ( ), sélectionnez MP3

Bit Rate (débit binaire des

fichiers MP3), et pressez

4.

Avec ⚡, sélectionnez le débit binaire, et pressez

MP3 Bit Rate 128kbps 192kbps ✓ 300kbps MENU : Return

À SAVOIR

Le débit binaire peut être réglé sur 128 kbit/s, 192 kbit/s ou 320 kbit/s.

Enregistrement parallèle de pistes à des niveaux différents (Dual Channel Rec)

Parallèlement à l'enregistrement normal, le F8n peut capturer un second enregistrement réglé sur un autre niveau d'entrée (enregistrement en double canal).

Par exemple, en utilisant ce double enregistrement pour vous créer une copie de secours à un niveau d'entrée réglé 12 dB au-dessous de l'enregistrement normal, vous disposez d'un remplacement immédiat si jamais le niveau de piste trop élevé entraîne de la distorsion dans l'enregistrement normal.

L'enregistrement parallèle en double canal peut être utilisé avec les pistes 1-4.

1. Pressez MENU.

1. Avec ⚙, sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez Dual

Channel Rec (enregistrement parallèle en double canal), et

1. Avec , sélectionnez la piste, et pressez

Dual Channel Rec Input 1 Off Input 2 Off Input 3 Off Input 4 Off All MENU : Return

1. Avec , sélectionnez On, et pressez ↑.

Lorsque l'enregistrement parallèle en double canal est activé, le nom de la seconde piste correspondante (5-8) change.

Input 1 Off ✓ On MENU : Return

Enregistrement parallèle de pistes à des niveaux différents (Dual Channel Rec) (suite)

6. Ouvrez le mélangeur en écran d'accueil

7. Ajustez le niveau d'entrée de

la piste sélectionnée comme

second canal.

Par exemple, quand la piste 1 est sélectionnée, réglez le niveau d'entrée de la piste 5 (→P.28).

00:00:00 1 2 3 4 b1 6 7 8 L/R -25 180101-T001

À SAVOIR

L'enregistrement parallèle en double canal occupe plus d'espace sur les cartes SD.

NOTE

• Lors de l'enregistrement parallèle en double canal, c'est la piste dont le numéro est supérieur de 4 unités à la piste d'origine qui est utilisée pour le deuxième enregistrement. Par exemple, la piste 5 est utilisée pour l'enregistrement parallèle à la piste 1 et la piste 6 pour celui parallèle à la piste 2. Les pistes d'enregistrement parallèle en double canal ne peuvent pas être utilisées indépendamment.
• Lorsque l'enregistrement parallèle en double canal est activé, si le couplage stéréo est activé ou désactivé pour les pistes 1/2 ou 3/4, le même réglage est appliqué aux pistes 5/6 ou 7/8.
• Le limiteur, le filtre passe-haut et d'autres fonctions peuvent être réglés indépendamment pour la piste normale et la piste enregistrée en parallèle.
• Lorsqu'une capsule de micro est connectée, le niveau d'entrée de sa piste enregistrée en parallèle est toujours à -12 dB par rapport à la piste normale.

Capture du son avant le lancement de l'enregistrement (Pre Rec)

Le signal d'entrée peut être capturé sur une période maximale de 6 secondes précédant la pression de (pré-enregistrement). C'est utile si, par exemple, vous pressez trop tard.

1. Pressez MENU.

1. Avec ⬆, sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec ⏻, sélectionnez Pre Rec (pré-enregistrement), et pressez ⏻.

REC Rec to SD2 Tr1-8 (Poly) Sample Rate 48kHz WAV Bit Depth 24 MP3 Bit Rate 320kbps Dual Channel Rec Pire Rec Off MENU : Return

1. Avec , sélectionnez On, et pressez

Pre Rec Off ✓ On (6sec) MENU : Return

Format du fichier	Fréquence d'échantillonnage	Durée maximale de pré-enregistrement
WAV	44,1 kHz 6 secondes
	47,952 kHz 6 secondes
	47 952 kHz (F) 6 secondes
	48 kHz 6 secondes
	48,048 kHz 6 secondes
	48,048 kHz (F) 6 secondes
	88,2 kHz 3 secondes
	96 kHz 3 secondes
	192 kHz 1 seconde
MP3	44,1 kHz 6 secondes
	48 kHz 6 secondes

NOTE Le pré-enregistrement est désactivé si MENU > TIMECODE > Time-code > Mode (→ P.126) est réglé sur Int Record Run, Ext ou Ext Auto Rec.

Taille maximale de fichier (File Max Size)

La taille maximale des fichiers d'enregistrement peut être fixée. Si un fichier d'enregistrement dépasse la taille maximale de fichier, l'enregistrement se poursuit dans une nouvelle prise ayant un numéro supérieur d'une unité. Quand cela arrive, aucun blanc ne se produit dans le son entre les deux prises.

1.

Pressez

2.

Avec

(enregistrement), et pressez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec

Max Size (taille maximale de

fichier), et pressez

REC Sample Rate 48kHz WAV Bit Depth 24 MP3 Bit Rate 320kbps Dual Channel Rec Pre Rec Off File Max Size MENU : Return

4.

Avec

(taille), et pressez

Size

File Max Size Size 2GB Time Counter Reset MENU : Return

5.

Avec

taille maximale des fichiers

d'enregistrement, et pressez

Size 512MB 640MB 1GB ✓ 2GB MENU : Return

À SAVOIR

Régler la taille maximale sur 640 Mo ou 512 Mo (en anglais MB) est pratique pour la sauvegarde sur CD.

Affichage de durée totale des longs enregistrements (Time Counter)

Lors d'un enregistrement de longue durée, si le fichier atteint la taille limite fixée avec « File Max Size », l'enregistrement se poursuit dans une nouvelle prise et le temps d'enregistrement repart à zéro. Vous pouvez cependant éviter la remise à zéro et obtenir l'affichage de la durée totale d'enregistrement.

1. Pressez MENU

1. Avec ⬆, sélectionnez REC (enregistrement), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec ⚙, sélectionnez File Max Size (taille maximale de fichier), et pressez ⚙.

REC Sample Rate 48kHz WAV Bit Depth 24 MP3 Bit Rate 320kbps Dual Channel Rec Pre Rec Off File Max Size MENU : Return

1. Avec ⬆, sélectionnez Time Counter (compteur temporel), et pressez ⬆.

File Max Size Size 2GB Time Counter Reset MENU : Return

1. Avec , sélectionnez Continuous (continu), et pressez

Time Counter Continuous Reset MENU : Return

Valeur de réglage Explication
Continuous	Lors de l'enregistrement, même si le fichier atteint la taille limite fixée avec « Size », le compteur affiché en écran d'accueil n'est pas remis à zéro.
Reset	Lors de l'enregistrement, si le fichier atteint la taille limite fixée avec « Size », le compteur affiché en écran d'accueil revient à 000:00:00.

Structure des dossiers et fichiers

Quand vous enregistrez avec le, des dossiers et des fichiers sont créés sur les cartes SD comme représenté ci-dessous. Dossiers et fichiers servent à gérer les scènes et les prises.

Structure des dossiers et fichiers

La structure des dossiers et fichiers diffère selon le format du fichier d'enregistrement. De plus, les noms de dossiers et des fichiers dépendent de la manière dont les scènes sont nommées.

À SAVOIR

• Une « prise » est l'unité de données créée pour un simple enregistrement.
• Une « scène » est l'unité contenant plusieurs fichiers et prises qui composent une même scène.

NOTE

• Activation de l'enregistrement sur cartes SD et réglage des formats de fichier (→ P.25)
• Réglage du mode d'appellation des scènes (→ P.43)

Noms de prise

Noms des fichiers audio

Les noms de fichier sont donnés par le fonction du format de fichier : poly (multipiste), mono ou stéréo. Les numéros de piste et autres données sont ajoutés aux noms de fichier.

Noms de fichier

Les noms donnés aux fichiers ont les formats suivants.

À SAVOIR

Lors de l'enregistrement avec un réglage Mono/Stereo, un dossier de prises est créé, où sont enregistrés les fichiers audio.

Déplacement de la dernière prise enregistrée dans le dossier FALSE TAKE

Si la prise que vous venez de faire n'est pas bonne, vous pouvez utiliser un raccourci pour faire glisser l'enregistrement dans le dossier FALSE TAKE (mauvaises prises).

1. Ouvrez l'écran d'accueil.

SYSTEM Home Timecode Display Size Small Level Meter LED Brightness 60 LCD PLAY Key Option Track Knob Option Mixer MENU : Return

2. Pressez et maintenez

À SAVOIR

• Déplacer la dernière prise enregistrée dans le dossier FALSE TAKE abaissera d'une unité le numéro de la prise enregistrée ensuite.
• Même en cours d'enregistrement, vous pouvez déplacer dans le dossier FALSE TAKE la prise enregistrée précédemment.

3. Avec , sélectionnez Yes (oui), et pressez .

Move To FALSE TAKE Folder: SD1:Scene001-T001/MAV SD2:Scene001-T001/MAV Are you sure? Yes No Scene001-T001

Changement de la note associée à la prochaine prise enregistrée (Note)

Vous pouvez saisir des caractères pour enregistrer dans le fichier une note servant de métadonnées (Metadata).

1. Pressez MENU.

1. Avec , sélectionnez META DATA (for Next Take) (métadonnées pour la prochaine prise), et pressez ↑.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez Note, et pressez

META DATA (for Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

▶ Continuez avec l'une des procédures suivantes. Édition de notes....P.41 Sélection des notes dans l'historique....P.42

Édition de notes

1. Avec ⚙, sélectionnez Edit (modifier), et pressez ⬆.

Note Edit No Slate History MENU : Return

1. Modifiez la note. Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Edit No State 8/40 1 2 3 4 5 6 7 8 9 0 a b c d e f g h i j k l m n o p q r s t u v w x y z _ - Del #← Enter REW/FF<-→ MENU : Cancel

NOTE Cette note est écrite dans les métadonnées .

Changement de la note associée à la prochaine prise enregistrée (Note) (suite)

Sélection des notes dans l'historique

4.

Avec , sélectionnez

History (historique), et

pressez

Note Edit No State History MENU : Return

5.

Avec , sélectionnez

l'élément à utiliser, et pressez

History ✓ No State Environmental Noise MENU : Return

NOTE

L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

Réglage du mode d'appellation et de numérotation des scènes enregistrées

Vous pouvez définir le mode d'appellation des scènes (Scene Name Mode), le nom de base de la scène (User Scene Name) et la façon dont les numéros de scène augmentent (Scene Increment Mode).

1. Pressez MENU.

2. Avec , sélectionnez

(métadonnées pour la

prochaine prise), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Réglage du mode d'appellation des scènes ..... P.43

Changement des noms de scène....P.44

Sélection d'un nom de scène dans l'historique ..... P.45

Réglage de la progression des numéros de scène.....P.45

Réglage du mode d'appellation des scènes

3. Avec , sélectionnez

d'appellation des scènes), et

pressez

META DATA (for Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

4. Avec ○, sélectionnez le

mode, et pressez

Réglage du mode d'appellation et de numérotation des scènes enregistrées (suite)

Valeur de réglage Explication
None	Le nom et le numéro de la scène ne sont pas utilisés. Lorsque des fichiers d'enregistrement sont créés, ils sont nommés uniquement par le numéro de prise : « T001 », « T002 », « T003 » etc.+ peut pas servir à faire avancer le numéro de scène de 1 en 1.Exemple : T001.wav
Current Folder	Le nom du dossier actuellement sélectionné est utilisé comme nom de scène.+ peut servir à faire avancer le numéro de scène de 1 en 1. Après avoir fait avancer le numéro de scène de 1, le dossier correspondant sert de destination d'enregistrement. Si ce dossier n'existe pas encore, il sera créé.Exemple : DOSSIER001-T001.wav
Date	La date est utilisée comme nom de scène.+ peut pas servir à faire avancer le numéro de scène de 1 en 1.Si un enregistrement est effectué après que la date ait changé, un dossier de scène avec la date est créé.Exemple : 20150101-T001.wav
User Name	Un nom de scène saisi par l'utilisateur est utilisé.+ peut servir à faire avancer le numéro de scène de 1 en 1.Aucun dossier n'est créé dans ce cas.Exemple : MASCENE001-T001.wav

Changement des noms de scène

Si le mode d'appellation des scènes est réglé sur User Scene Name (nom fixé par l'utilisateur), choisissez comme ceci le nom utilisé pour la scène.

3.

Avec , sélectionnez User Scene Name (nom de scène personnel), et pressez ↑ .

META DATA (for Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

4.

User Scene Name Edit Scene001 History MENU : Return

5.

Modifiez le nom de scène.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Edit Scene001 8/40 1 2 3 4 5 6 7 8 9 0 a b c d e f g h i j k l m n o p q r s t u v w x y z _ - Del #+- Enter REW/FF:←/→ MENU : Cancel

NOTE

Le nom de scène est écrit dans les métadonnées . Vous ne pouvez pas mettre un espace ou un caractère @ au début du nom.

Sélection d'un nom de scène dans l'historique

1. Avec ⬆, sélectionnez User Scene Name (nom de scène personnel), et pressez ↑.

META DATA (for Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

1. Avec , sélectionnez History (historique), et pressez

User Scene Name Edit Scene001 History MENU : Return

1. Avec , sélectionnez l'élément à utiliser, et pressez ↑

Scene001 Scene002 MENU : Return

NOTE L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

Réglage de la progression des numéros de scène

1. Avec , sélectionnez Scene Increment Mode (mode d'incrémentation des scènes), et pressez ↑.

META DATA (For Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

1. Avec , sélectionnez la façon dont les numéros de scène progressent, et pressez

Scene Increment Mode Numeric Character MENU : Return

Valeur de réglage Explication
Numeric	Pressez + écran d'accueil pour que le numéro de scène augmente d'une unité à chaque fois.Exemple : Scene → Scene1 → Scene2 → ... → Scene9999
Character	Pressez + écran d'accueil pour passer à la lettre majuscule suivante à la fin du nom de la scène.Si le nom de scène n'a pas de lettre majuscule à la fin, il s'en voit ajouter une.Exemple : Scene1 → Scene1A → Scene1B → ... → Scene1Z → Scene1AA → Scene1AB → ...

Réglage des conditions de réinitialisation et format des noms de prise

Vous pouvez définir les conditions entraînant la réinitialisation de la numérotation et le format de numérotation de prise employé durant l'enregistrement.

1.

Pressez

MENU

2.

Avec ( ), sélectionnez

META

(métadonnées pour la

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

prochaine prise), et pressez

▶ Continuez avec l'une des procédures suivantes.

Réglage des conditions de réinitialisation des noms de prise....P.46

Réglage du format de nom de prise ..... P.47

Réglage des conditions de réinitialisation des noms de prise

3.

Avec , sélectionnez Take

Reset Mode (mode de

réinitialisation des prises), et

pressez

META DATA (for Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

4.

Avec , sélectionnez le

mode de réinitialisation, et

pressez

Take Reset Mode Off ✓ Folder Change MENU : Return

Valeur de réglage Explication
Off	La numérotation des prises ne sera pas réinitialisée. Toutefois, si le dossier est modifié et si ce dossier contient un numéro plus élevé que celui de la prise actuelle, le numéro de prise sera fixé sur la valeur immédiatement supérieure au plus grand numéro de prise existant.
Folder Change	Si le dossier de destination est modifié, le numéro de prise sera fixé sur la valeur immédiatement supérieure au plus grand numéro de prise de ce dossier.

Réglage du format de nom de prise

3.

Avec , sélectionnez

Take Name Format

(format de nom de

prise), et pressez

le format, et pressez

Changement de nom pour la prochaine piste enregistrée (Track Name)

Le nom de piste choisi avec la procédure suivante sera donné à la prochaine piste enregistrée.

1.

Pressez

2.

Avec

sélectionnez

META

(métadonnées pour la

prochaine prise), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec

sélectionnez

Track

Name (nom de piste) et

pressez

META DATA (For Next Take) Note Scene Name Mode Date User Scene Name Scene Increment Mode Numeric Track Name Take Reset Mode Folder Change MENU : Return

À SAVOIR

En écran d'accueil, □ + 2 peut servir à ouvrir l'écran Track Name.

4.

Avec ( ), sélectionnez la

piste, et pressez

▶ Continuez avec l'une des procédures suivantes.

Changement du nom de la piste ..... P.49

Sélection d'un nom de piste dans l'historique....P.49

Changement du nom de la piste

5. Avec , sélectionnez Edit (modifier), et pressez ↑.

Track 1 Edit History Tr1 MENU : Return

6. Modifiez le nom de la piste. Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

NOTE Le nom de la piste est écrit dans les métadonnées .

Sélection d'un nom de piste dans l'historique

5. Avec , sélectionnez History (historique), et pressez ↑.

Track 1 Edit History Tr1 MENU : Return

6. Avec , sélectionnez l'élément à utiliser, et pressez

History Boom Mic Line Wireless Mix Actor MENU : Return

NOTE L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

Changement de numéro de la prochaine prise enregistrée

Il est possible de changer le numéro donné à la prochaine prise enregistrée quand l'écran d'accueil est ouvert.

1. Pressez et maintenez .

2. Avec , augmentez ou diminuez le numéro de prise d'une unité, et pressez

Cette fonction ne peut pas être utilisée pendant l'enregistrement et la lecture ni lorsque le mode d'appellation de scène (Scene Name Mode) est réglé sur Date.

Vous pouvez modifier la façon de nommer les scènes à l'aide de l'option de menu suivante.

Lecture des enregistrements

■ Opérations de lecture

Sélectionner une prise ou

sauter à un marqueur : pressez

Rechercher en arrière/avant : pressez et maintenez

Pause/reprise de lecture :

NOTE

Les pistes qui n'ont pas de fichiers de lecture apparaissent grisées.

À SAVOIR

• Plus longtemps vous maintenez pressée/plus rapide devient la recherche arrière/avant.
• Pendant la lecture, pressez les touches de piste pour les faire alterner entre lecture (allumées en vert) et coupure du son (éteintes).
• Un message « Invalid Take! » apparaît si la prise sélectionnée n'est pas valide.
• Un message « No Take! » apparaît si aucune prise n'existe.
• Pendant la lecture, vous pouvez presser pour ajouter un marqueur auquel il sera ensuite possible de sauter (→ P. 170).

2. Pressez pour revenir à l'écran d'accueil.

Mixage des prises

Vous pouvez changer le volume et le panoramique de chaque piste durant la lecture.

1. Ouvrez le mélangeur en écran d'accueil (→ P.11).

00:00:00:00 1 2 3 4 5 6 7 8 L/M Line Line Line Line Line Line Line Line 180101-T001 19:57:27 12:57:26 18:57:25 18:57:24 18:57:23 18:57:22 18:57:21 18:57:20 18:57:19 18:57:18 18:57:17 18:57:16 18:57:15 18:57:14 18:57:13 18:57:12 18:57:11 18:57:10 18:57:9 18:57:8 18:57:7 18:57:6 18:57:5 18:57:4 18:57:3 18:57:2 18:57:1 18:57:0 18:57:9 18:57:8 18:57:7 18:57:6 18:57:5 18:57:4 18:57:3 18:57:2 18:57:1 18:57:0 18:57:9 18:57:8 1.000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. Pressez pour lancer la lecture.

00:00:00:03 1 2 3 4 5 6 7 8 L/M 180101-T001

1. Réglez les valeurs de paramètre.

- Opérations d'édition Déplacer le curseur ou changer la valeur : tournez Sélectionner le paramètre à changer : pressez

Paramètre	Plage de réglage Explication
Fader Mute,	-48,0 – +24,0 dB	Règle le niveau du signal entrant.
Panora-mique	L100 (extrême gauche)– Center (centre) – R100 (extrême droite)	Règle la position stéréo gauche-droite du son.

À SAVOIR

• Le panoramique ne peut pas être réglé si Track Knob Option est réglé sur Fader.
• Vous pouvez tourner pour déplacer le curseur, et également changer les réglages des signaux de sortie MAIN OUT 1/2 et SUB OUT 1/2 (→ P.116).
• Lorsqu'un fader ou bouton de panoramique est sélectionné, maintenez pressé pour le ramener à sa valeur par défaut. S'il est déjà réglé sur sa valeur par défaut, sélectionner un fader coupe le son de la piste.

NOTE

• Les réglages sont sauvegardés séparément pour chaque prise et sont utilisés pendant la lecture.
• Les réglages de mixage ne sont pas sauvegardés avec la prise lorsque le fichier est au format MP3.

Écoute de contrôle des signaux de certaines pistes durant la lecture

Vous pouvez contrôler les signaux lus sur certaines pistes à l'aide du mode SOLO.

1. Ouvrez l'écran d'accueil.

00:00:00:00 1 2 3 4 5 6 7 8 L/A 180101-1001 1 W 4W 48.000 32x11

NOTE

Le mode SOLO ne peut être employé qu'avec des pistes pouvant être lues (voyants allumés en vert).

1. Pressez ▶ pour lancer la lecture.

1. Pour cesser d'écouter une piste, pressez son bouton PFL.

2. Pressez PFL sur les pistes que vous souhaitez contr

Les pistes sélectionnées prennent un fond vert et leurs voyants s'allument en orange.

00:00:00:05 INT 29.730 00:01:47:17 E=V L/V 1 2 3 4 5 6 7 8 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -180101-1001 -1 A/W 18.000 00x12

Changement du mode de lecture (Play Mode)

Vous pouvez changer le mode de lecture.

1.

Pressez

2.

Avec, sélectionnez PLAY (lecture), et pressez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec , sélectionnez Play Mode (mode de lecture), et pressez ↑.

PLAY Play Mode Play One MENU : Return

4.

Avec , sélectionnez le mode de lecture, et pressez

Play Mode Play One ✓ Play All Repeat One Repeat All MENU : Return

Valeur de réglage Explication
Play One(lecture unique)	Seule la prise sélectionnée sera lue.
Play All(lecture totale)	Les prises seront lues en continu, de celle sélectionnée à la dernière.
Repeat One(lecture unique en boucle)	La prise sélectionnée sera répétée (lue en boucle).
Repeat All(lecture totale en boucle)	Toutes les prises du dossier sélectionné seront répétées (lues en boucle).

Valeur de réglage Explication
Play One(lecture unique)	Seule la prise sélectionnée sera lue.
Play All(lecture totale)	Les prises seront lues en continu, de celle sélectionnée à la dernière.
Repeat One(lecture unique en boucle)	La prise sélectionnée sera répétée (lue en boucle).
Repeat All(lecture totale en boucle)	Toutes les prises du dossier sélectionné seront répétées (lues en boucle).

Opérations sur les prises et dossiers (FINDER)

Le FINDER vous permet de sélectionner et de visualiser le contenu des cartes SD, prises et dossiers, et de créer des dossiers de projets/scènes. Il vous permet également, par exemple, de configurer et de supprimer des dossiers d'enregistrement/lecture et d'afficher leurs informations.

1. Pressez MENU.

2. Avec , sélectionnez FINDER, et pressez

FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Tournez pour sélectionner la carte SD, le dossier ou la prise que vous souhaitez utiliser.

FINDER SD1 : F8N_SD1 SD2 : F8N_SD2 Free: 14.3GB Size: 14.4GB Remain: 00%27 ENC (hold) : Option MENU : Return

■ Opérations d'édition

Déplacer le curseur : tournez

Descendre d'un niveau : pressez

Remonter d'un niveau : pressez

■ Sélection d'une carte SD FINDER SD1 : F8N_SD1 SD2 : F8N_SD2 Free: Size: Remain: 14.3GB 14.4GB 007HZ7 Espace libre Taille Durée d'enregistrement possible ENC (hold): Option MENU: Return

■ Sélection d'un dossier SD1 : F8N_SD1 FALSE TAKE 180101 Scene001-1001 T002 1003 New Folder ENC 0hokD : Option Date: 18/01/01 Time: 13:02:56 Date Heure MENU : Return

■ Sélection d'une prise SD1 : F0N_SD1 FALSE TAKE 180101 Scene001-1001 T002 1003 New Folder ENC (hold) : Option IC: 0014/47/00 FPS: 29.97DF Lsn: 00:00:04 Fat: WAV 48.000/24 Date: 18/01/01 Time: 13/05/29 Size: 2.23MB SideMicLvI: MENU : Return Timecode Cadence d images Durée Format d'enregistrement Date de création Heure de création Taille Niveau du micro latéral MS

Opérations sur les prises et dossiers (FINDER) (suite)

NOTE

• Lorsque le curseur est sur une prise, vous pouvez presser pour lire la prise sélectionnée. Vous pouvez aussi utiliser
• La prise lue et le dossier d'enregistrement/lecture apparaissent cochés.

▶ Continuez avec l'une des procédures suivantes.

Création de dossiers....P.56

Sélection du dossier d'enregistrement/lecture de prise....P.57

Contrôle des marqueurs de prise et utilisation en lecture....P.57

Changement des noms de dossier et de prise....P.58

Copie de prises dans d'autres cartes et dossiers.....P.58

Suppression de dossiers et de prises....P.59

Vidage du dossier TRASH/FALSETAKE.....P.60

Création de dossiers

Des dossiers peuvent être créés à l'intérieur de la carte SD/ du dossier actuellement sélectionné.

4. Avec , sélectionnez New Folder (nouveau dossier), et pressez ↑.

SD1 : F8N_SD1 FALSE TAKE 180101 Scene001-T001 T002 T003 New Folder Date : Time : MENU : Return

5. Modifiez le nom du dossier.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

• Le dossier créé sera choisi comme dossier d'enregistrement.
• Le nom du dossier créé est écrit dans les métadonnées ou .
• Vous ne pouvez pas mettre un espace ou un caractère @ au début du nom.

Sélection du dossier d'enregistrement/lecture de prise

Utilisez cette procédure pour sélectionner le dossier qui contient la prise à lire ou le dossier devant servir à stocker les prises d'enregistrement.

Select (sélectionner), et

• La première prise à l'intérieur de la carte SD ou du dossier sélectionné sera choisie comme prise à lire.
• Après avoir sélectionné le dossier d'enregistrement/lecture de prise, l'écran d'accueil revient.

Contrôle des marqueurs de prise et utilisation en lecture

Vous pouvez voir la liste des marqueurs d'une prise enregistrée.

List (liste des marqueurs), et

L'écran d'accueil reviendra, et la lecture démarrera à partir de ce marqueur.

Mark List 01 000:00:10 02 000:00:20 03 000:00:30 E 000:01:00 Indique un marqueur ajouté suite à une erreur d'enregistrement. 05 000:10:00 06 001:00:00 MENU : Return

Opérations sur les prises et dossiers (FINDER) (suite)

Changement des noms de dossier et de prise

4. Pressez et maintenez avec sélectionnez Rename (renommer), et pressez.

5. Modifiez le nom de dossier/ prise.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

• Le nom de dossier/prise modifié est écrit dans les métadonnées ou .
• Vous ne pouvez pas mettre un espace ou un caractère @ au début du nom.

Copie de prises dans d'autres cartes et dossiers

4. Pressez et maintenez avec sélectionnez Copy (copier), et pressez.

5. Avec ○, sélectionnez la prise à copier, et pressez ○.

Copy Scene001-T001 Scene001-T002 Scene002-T001 Scene002-T002 Scene003-T001 Scene003-T002 PLAY : All ENC hold: Copy to

7.

Avec ○, sélectionnez la destination de la copie, et pressez et maintenez

Voir « Opérations sur les prises et dossiers » pour savoir comment sélectionner un dossier (→ P.55).

8.

Avec ○, sélectionnez Yes (oui), et pressez ↑.

Suppression de dossiers et de prises

4.

Pressez et maintenez

avec ○ sélectionnez Delete (supprimer), et pressez .

Avec , sélectionnez le dossier/la prise à supprimer, et pressez. Pressezinon pour mettre fin à la suppression.

NOTE

Vous pouvez presser ▶ pour sélectionner/désélectionner tous les dossiers et prises actuellement affichés.

6.

Pressez et maintenez

Opérations sur les prises et dossiers (FINDER) (suite)

7. Avec ○ , sélectionnez Yes (oui), et pressez ↑.

• Les dossiers et prises supprimés ne sont pas immédiatement effacés de la carte SD. Ils sont déplacés dans le dossier TRASH (corbeille).
• Il faut supprimer les dossiers et prises dans le dossier TRASH pour effacer totalement leurs données.

Vidage du dossier TRASH/FALSE TAKE

1. Avec , sélectionnez TRASH ou FALSE TAKE.

SD1 : F8N_SD1 TRASH FALSE TAKE 180101 Scene001-T001 1002 1003 Date : 15/01/10 Time : 19:05:44 ENC chold2 : Option MENU : Return

DossierTRASH

SD1 : F8N_SD1 TRASH FALSE TAKE 180101 Scene001-T001 T002 T003 Date: 15/01/10 Time: 19:05:44 ENC Chold: Option MENU : Return

Dossier FALSE TAKE

1. Pressez et maintenez.

6.

Avec

sélectionnez

Empty

(vider) et pressez

Option Empty MENU : Return

7.

, sélectionnez Yes

(oui), et pressez

• Vider le dossier TRASH efface totalement les données qu'il contient.
• Vider le dossier FALSE TAKE n'efface pas immédiatement ses données de la carte SD. À la place, ces données sont transférées dans le dossier TRASH.

Présentation des informations (métadonnées) de prise conservées dans les fichiers

Le font diverses informations (métadonnées) dans les fichiers au cours de l'enregistrement.

En lisant ces fichiers avec une application qui prend en charge les métadonnées, vous pourrez contrôler et utiliser les informations sauvegardées.

À SAVOIR

• Les métadonnées sont des données contenant des informations concernant d'autres données. Le F8n enregistre par exemple dans les fichiers audio les noms de scène et les numéros de prise sous forme de métadonnées.
• Un bloc (« chunk ») est une unité qui contient plusieurs données.
• Pour utiliser les métadonnées des blocs BEXT et iXML, il faut une application qui prend en charge les deux formats de données.

Métadonnées de fichiers WAV

Les métadonnées contenues dans des fichiers enregistrés par le F8n au format WAV sont rassemblées dans des blocs BEXT (Broadcast Audio Extension) et iXML.

Pour plus d'informations sur les métadonnées stockées dans ces blocs, voir « Métadonnées contenues dans les blocs BEXT de fichiers WAV » (→ p.187), « Métadonnées contenues dans les blocs iXML de fichiers WAV » (→ P.188).

Métadonnées de fichiers MP3

Les métadonnées contenues dans des fichiers enregistrés par le F8n au format MP3 sont sous la forme de balises ID3v1.

Pour plus d'informations sur les champs ID3 et les formats de sauvegarde des métadonnées, voir « Métadonnées et champs ID3 contenus dans les fichiers MP3 » (→ P.190).

À SAVOIR

• Les fichiers MP3 du F8 seconforment à la norme MPEG-1 Layer III.
• Les métadonnées de MP3 ne peuvent pas être modifiées.

1. Pressez MENU.

2. Avec , sélectionnez FINDER, et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec , sélectionnez la

prise, et pressez

Cela ouvre l'écran Option. Voir « Opérations sur les prises et dossiers » pour savoir comment utiliser le Finder (→ P.55).

SD1 : F8N_SD1 FALSE TAKE 180101 Scene001-T001 T002 T003 New Folder TC: 0014/47/00 FPS: 29.9707 Lca: 000004 Fmt: WAV 88.000/24 Date: 18/01/01 Time: 13/05/29 Size: 2.23MB SideMkt.vt: ENC (hold): Option MENU: Return

4. Avec , sélectionnez Meta

Data Edit (modifier les métadonnées), et pressez

▶ Continuez avec l'une des procédures suivantes.

Contrôle et modification des notes ..... P.64 Sélection des notes dans l'historique ..... P.64 Vérification et modification des noms de scène..... P.65 Sélection d'un nom de scène dans l'historique ..... P.65 Vérification et modification des noms de prise ..... P.66 Marquage de prises ..... P.67 Modification des noms de dossier (bande)..... P.67 Modification des noms de projet ..... P.68 Vérification et modification des noms de pistes..... P.68 Sélection d'un nom de piste dans l'historique..... P.69

Contrôle et modification des métadonnées de prise

Contrôle et modification des notes

1. Avec , sélectionnez Note, et pressez ↑.

Meta Data Edit Note Scene Take 3 Circle Not Circled Folder(Tape) Name 170101 Project Name 170101 MENU : Return

1. Avec , sélectionnez Edit (modifier), et pressez .

Note Edit No Slate History MENU : Return

1. Modifiez la note. Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Edit No Slate 8/40 1 2 3 4 5 6 7 8 9 0 a b c d e f g h i j k l m n o p q r s t u v w x y z _ - Del #+- Enter REW/FF:<-/-→ MENU : Cancel

NOTE

Le contenu de cette note est écrit dans les métadonnées .

Sélection des notes dans l'historique

1. Avec ⬆, sélectionnez Note, et pressez ↑.

Meta Data Edit Note Scene Take Circle Not Circled Folder(Tape) Name 170101 Project Name 170101 MENU : Return

1. Avec , sélectionnez History (historique), et pressez

Note Edit No Slate History MENU : Return

1. Avec ○, sélectionnez l'élément à utiliser, et pressez ○.

History No State Environmental Noise MENU : Return

NOTE

L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

Vérification et modification des noms de scène

1. Avec , sélectionnez Scene (scène), et pressez

Meta Data Edit Note Scene Take 1 Circle Not Circled Folder (Tape) Name Project Name MENU : Return

1. Avec , sélectionnez Edit (modifier), et pressez

Scene Edit Scene001 History MENU : Return

1. Modifiez le nom de scène. Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

NOTE Le nom de scène est écrit dans les métadonnées .

Sélection d'un nom de scène dans l'historique

1. Avec , sélectionnez Scene (scène), et pressez

Meta Data Edit Note Scene Take 1 Circle Not Circled Folder (Tape) Name Project Name MENU : Return

1. Avec , sélectionnez History (historique), et pressez

Scene Edit Scene001 History MENU : Return

1. Avec ⬆, sélectionnez l'élément à utiliser, et pressez ↑.

Scene001 Scene002 MENU : Return

NOTE L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

Contrôle et modification des métadonnées de prise (suite)

Vérification et modification des noms de prise

1.

Avec , sélectionnez Take (prise), et pressez .

Meta Data Edit Note Scene Token Circle Not Circled Folder(Tape) Name Project Name MENU : Return

1. Changez le numéro de prise.


Take Enter MENU : Cancel

■ Opérations d'édition
Déplacer le curseur ou changer la valeur : tournez
Sélectionner le paramètre à changer : pressez

À SAVOIR

Ce numéro peut aller de 1 à 999.

NOTE

Le nom de la prise est écrit dans les métadonnées .

7. Lorsque vous avez terminé,

utilisez ○ pour sélectionner Enter, et pressez

Take 0 0 2 Enter MENU : Cancel

Marquage de prises

Utilisez cette fonction pour ajouter un caractère @ au début du nom de la meilleure prise afin de la distinguer. Cela devient une prise marquée ou « circled ».

5.

Avec

sélectionnez

Circle (marquer), et pressez

Meta Data Edit Note Scene Take Circle Not Circled Folder(Tape) Name 170101 Project Name 170101 MENU : Return

6.

Avec

sélectionnez

Circled (marquée), et pressez

Circle Not Cilled ✓ Cilled MENU : Return

NOTE

• Pour effacer un tel marquage, sélectionnez Not Circled (non
• Ce statut de marquage est écrit dans les métadonnées .

Modification des noms de dossier (bande)

5.

Avec

électionnez

Folder (Tape) Name (nom de dossier (bande)), et pressez

Meta Data Edit Note Scene Take Circle Not Circled Folder(Tape) Name 179101 Project Name 179101 MENU : Return

6.

Modifiez le nom de dossier

(bande).

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Folder(Tape) Name 170101 6/40 ABC 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _ Del abc Enter REW/FF:←→ MENU : Cancel

NOTE

• Le nom de dossier (bande) est écrit dans les métadonnées
• Le nom de dossier (bande) utilisé immédiatement après l'enregistrement est le nom du dossier dans lequel la prise a été enregistrée.

Contrôle et modification des métadonnées de prise (suite)

Modification des noms de projet

5. Avec , sélectionnez

Project Name (nom de projet)

Meta Data Edit Note Scene Take Circle Not Circled Folder(Tape) Name 170101 Project Name 170101 MENU : Return

6. Modifiez le nom du projet.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Project Name 170101 6/40 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _ - Del abc Enter REW/FF:←/→ MENU : Cancel

NOTE

• Le nom du projet est écrit dans les métadonnées .
• Le nom de projet utilisé immédiatement après l'enregistrement inclut le nom du dossier de plus haut niveau (dans le répertoire racine de la carte SD) qui contient le dossier dans lequel la prise a été enregistrée.

Vérification et modification des noms de pistes

5. Avec ○, sélectionnez Track Name (nom de piste) et pressez ↗.

Meta Data Edit Scene Take Circle Not Circled Folder(Tape) Name Project001 Project Name Project001 Track Name MENU : Return

6. Avec ○, sélectionnez la piste, et pressez ↗.

7. Avec ○ , sélectionnez Edit (modifier), et pressez ↑.

Track 1 Edit History Tr1 MENU : Return

8. Modifiez le nom de la piste.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Le nom de la piste est écrit dans les métadonnées .

Sélection d'un nom de piste dans l'historique

5. Avec , sélectionnez Track Name (nom de piste), et pressez ↑.

Meta Data Edit Scene Take Circle Not Circled Folder(Tape) Name Project001 Project Name Project001 Track Name MENU : Return

6. Avec , sélectionnez la piste, et pressez ↑.

7. Avec ○, sélectionnez History (historique), et pressez ○.

Track 1 Edit History Tr1 MENU : Return

Contrôle et modification des métadonnées de prise (suite)

8.

Avec

sélectionnez

l'élément à utiliser, et pressez

History Zoom Mic Line Wireless Mix Actor MENU : Return

NOTE

L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

Écriture de rapports audio (Create Sound Report)

Un rapport audio comprend des informations sur les durées d'enregistrement et les prises.

Les rapports peuvent être enregistrés comme fichiers au format CSV (F8n_[nom de dossier].CSV). Vous pouvez modifier les commentaires inscrits dans les rapports audio.

1. Pressez MENU

2. Avec ⚙, sélectionnez FINDER, et pressez

FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec ⚙, sélectionnez le dossier ou la carte SD pour lequel vous souhaitez créer un rapport audio, et pressez et maintenez ⚙.

FINDER SD1 : F8N_SD1 SD2 : F8N_SD2 Free: 143GB Size: 144GB Remain: 007HZ ENC (hold2 : Option) MENU : Return

4. Avec , sélectionnez Create Sound Report (créer un rapport audio), et pressez ↑.

Option Select Create Sound Report MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Écriture d'un rapport audio P. 72

Modification des commentaires.... P. 72

Sélection de commentaires dans l'historique..... P. 73

Écriture de rapports audio (Create Sound Report) (suite)

Écriture d'un rapport audio

1. Avec , sélectionnez

Create (créer), et pressez

Create Sound Report Create Info Edit MENU : Return

1. Avec , sélectionnez Yes

(oui), et pressez

Cela enregistre le rapport audio dans la carte SD ou le dossier sélectionné.

• Les informations du rapport audio ne concernent que les prises du dossier ou de la carte SD.
• Si un fichier de rapport audio portant le même nom existe déjà, il est remplacé (écrasé). Faites donc attention.

Modification des commentaires

1. Avec , sélectionnez Info Edit (modifier les infos), et pressez ↑.

Create Sound Report Create Info Edit MENU : Return

1. Avec , sélectionnez Comments (commentaires), et pressez

Info Edit Comments: MENU : Return

1. Avec ○, sélectionnez Edit (modifier), et pressez ↑.

Comments Edit History MENU : Return

1. Modifiez le commentaire.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Sélection de commentaires dans l'historique

5. Avec , sélectionnez Info Edit (modifier les infos), et pressez .

Create Sound Report Create Info Edit MENU : Return

8. Avec ○, sélectionnez l'élément à utiliser, et pressez ↑.

MENU : Return

6. Avec , sélectionnez Comments (commentaires), et pressez .

Info Edit Comments MENU : Return

À SAVOIR L'historique est effacé si la fonction Factory Reset (réinitialisation d'usine) est utilisée.

7. Avec , sélectionnez History (historique), et pressez .

Comments Edit History MENU : Return

Parcours du signal de l'entrée à la sortie

    M["Tr1-8 Fader"] --> N["Pan"]
    N --> O["Mixer"]
    O --> P["Tr LR Fader"]
    P --> Q["L"]
    Q --> R["R"]

    S["Postfader"] --> T["Routing"]
    U["Préfader"] --> T
    T --> V["Fader"]
    T --> W["Alert Tone"]

    X["Postfader"] --> Y["Routing"]
    Z["Alert Tone"] --> Y

    AA["Enregistrement"] --> AB["Sd"]
    AC["Sortie"] --> AD["Prises MAIN OUT 1/2"]
    AE["Prise SUB OUT 1/2"] --> AF["Prise CASQUE"]

    AG["Piste 1"] --> AH["Slate MicTone"]
    AI["Piste 2"] --> AH
    AJ["Piste 7"] --> AH
    AK["Piste 8"] --> AH
    AL["Piste L"] --> AH
    AM["Piste R"] --> AH

    AN["Output On/Off, Level"] --> Y
    AO["Output Delay Level"] --> Y
    AP["State MicTone"] --> Y

Réglage de la balance d'écoute des signaux entrants

Vous pouvez régler le volume de chaque signal entrant pendant l'écoute de contrôle.

1. Ouvrez le mélangeur en écran d'accueil (→ P.11).

00:00:00:00 INT 29.578 00 15:23:05 L/R 1 2 3 4 5 6 7 8 Hb Hc Hd Hg Hm Hn Ho Hp Hq Hr Scene001-T001 30 V 1.4W 18.000 00 V/2 30 V 1.4W 18.000 00 V/2 52x19

1. Avec réglez les faders.

À SAVOIR

• Le fader peut être coupé (Mute) ou réglé dans la plage de -48,0 à +24,0 dB.
• Vous pouvez tourner pour déplacer le curseur, et également changer les réglages des signaux de sortie MAIN OUT 1/2 et SUB OUT 1/2 (→ P.116).

NOTE

• Les faders MAIN OUT 1/2 et SUB OUT 1/2 n'affectent pas les niveaux du micro slate et de la tonalité slate.
• Ces réglages de volume n'affectent que les signaux d'écoute. Ils n'ont aucun effet sur les données enregistrées.
• Les réglages sont sauvegardés séparément pour chaque prise déjà enregistrée et peuvent être changés en cours de lecture (→ P.52).
• Les réglages de mixage ne sont pas sauvegardés avec la prise lorsque le fichier enregistré est au format MP3.

Réglage de la fonction des boutons de piste (Track Knob Option)

L'agencement de l'écran d'accueil et les fonctions des boutons de piste peuvent être modifiées.

Réglage de la fonction des boutons de piste

1. Pressez

2. Avec , sélectionnez SYSTEM (système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3. Avec , sélectionnez Track Knob Option (fonction des boutons de piste), et pressez

▶ Continuez avec l'une des procédures suivantes.

Réglages des gains d'entrée avec les boutons de piste. . P.76 Réglage des gains d'entrée, faders et panoramiques avec les boutons de piste....P.77

Réglages des gains d'entrée avec les boutons de piste

Cette fonction des boutons de piste est limitée à la modification des niveaux d'entrée.

4. Avec , sélectionnez Trim et pressez

Track Knob Option ✓ Trim Fader Mixer MENU : Return

5. Ouvrez le mélangeur en écran d'accueil

000:00:00 1/2 5 6 7 8 Scene001-T001 L R [phone] SD1 + 10V 40.000 12V 20V 30V 40V 50V 60V 70V 80V 90V 100V 110V 120V 130V 140V 150V 160V 170V 180V 190V 200V 210V 220V 230V 240V 250V 260V 270V 280V 290V 300V 310V 320V 330V 340V 350V 360V 370V 380V 390V 400V 410V 420V 430V 440V 450V 460V 470V 480V 490V 500V

6. Utilisez le d'une piste pour régler son gain d'entrée.

À SAVOIR

Le niveau de panoramique et de fader peut être modifié comme suit.

Déplacer le curseur, changer le réglage : tournez

Sélectionner le paramètre à changer : pressez

Réglage des gains d'entrée, faders et panoramiques avec les boutons de piste

Les boutons de piste peuvent servir à rapidement régler le fader et le panoramique de chaque piste.

4.

Avec , sélectionnez Mixer (mélangeur) et pressez .

Track Knob Option Trim Fader ✓ Mixer MENU : Return

5.

Ouvrez le mélangeur en écran d'accueil

000:00:00 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Scene001-1001 [phone]/12/2012 12/12/2012 12/12/2012 12/12/2012 12/12/2012 12/12/2012 12/12/2012 12/12/2012 12/12/2012 12/12/2012

6.

Avec

sélectionnez le

paramètre que vous souhaitez

régler et pressez

piste que vous souhaitez régler

pour changer sa valeur.

À SAVOIR

La position du bouton à l'écran correspond toujours au réglage actuel.

NOTE

Après avoir par exemple choisi un autre paramètre à régler, si les positions de ⏻ et du bouton d'écran diffèrent, le bouton d'écran

apparaît grisé et manipuler ne changera pas ce réglage. Dans ce cas, si vous ramenez sur la position correspondant au

bouton affiché, le bouton affiché et seront réassociés et vous pourrez de nouveau utiliser pour régler la valeur.

00:00:00 1 2 3 4 5 6 7/8 Scene001-T001 [Irms]Foster Fan -45 -20 -16 -12 -6 0

Paramètre dont le réglage diffère

de la position de

Réglage de volume de la piste L/R

1. Ouvrez l'écran d'accueil.

00:00:00:00 1 2 3 4 5 6 7/8 Scene001-T001 -45 -20 -16 -12 -6 R AV 80.000 12.000 19.000 26.000 32.000 38.000 44.000 50.000 56.000 62.000 68.000 74.000 80.000 86.000 92.000 98.000 104.000 110.000 116.000 122.000 128.000 134.000 140.000 146.000 152.000 158.000 164.000 170.000 176.000 182.000 188.000 194.000 200.000 206.000 212.000 218.000 224.000 230.000 236.000 242.000 248.000 254.000 260.000 266.000 272.000 278.000 284.000 290.000 296.000 302.000 308.000 314.000 320.000 326.000 332.000 338.000 344.000 350.000 356.000 362.000 368.000 374.000 380.000 386.000 392.000 398.000 404.000 410.000 416.00INJ 25,9719 ENI 11,14,19 SCC -45 -2 R AV 88.8,88 S/O / M/D / D/A Score:83 Score:83

1. Pressez □+ . 6

NOTE

Les raccourcis sont désactivés pendant la lecture.

1. Avec , réglez le volume.

• Les réglages de volume agissent sur l'enregistrement obtenu.

• Si seule la piste L/R est enregistrée, le réglage de fader de piste L/R pour la prise sera mémorisé comme 0 dB.

• Une fois le réglage fini, pressez Ⓤu + . ■ 6

NOTE

Cela n'est possible que si Track Knob Option n'est pas réglé sur Fader. S'il est réglé sur Fader, vous pouvez faire le réglage en utilisant pour la sélection.

Contrôle des signaux d'entrée de pistes spécifiques (PFL/SOLO)

Vous pouvez contrôler les signaux d'entrée des pistes spécifiées. Même les pistes qui n'ont pas été réglées pour être enregistrées peuvent être ajoutées à l'écran d'écoute pré-fader (PFL) et les sons qu'elles reçoivent peuvent être contrôlés. C'est pratique lors de l'utilisation de pistes comme entrées de retour. Vous pouvez aussi effectuer divers réglages pour ces pistes.

1. Pressez Sur les pistes que vous souhaitez contrôler.

Les touches des pistes sélectionnées s'allument en orange, et l'écran PFL s'ouvre.

« PFL » ou « SOLO » apparaît en haut de l'écran, et vous pouvez alors contrôler au casque le signal entrant.

Nom de piste Mode PFL Tr1 : PFL Trim +21dB (Mic) Input Source Trim +21dB (Mic) Phantom +48V HPF Off Input Limiter Off 1 -45 -20 -16 -12 -6 0 Noms des paramètres Indicateur de niveau (niveau du signal d'entrée mesuré avant fador) MENU : Return

Paramètre Explication
Input Source Règle	la source d'entrée.
Trim Règle le niveau	d'entrée.
Phantom Règle l'alimentation fantôme.
HPF Règle le filtre	passe-haut.
Input Limiter Règle	le limiteur.
Fader Règle le niveau du fader.
Pan Règle le panoramique.

Paramètre Explication
Phase Invert Règle la phase.
Side Mic Level	Règle le niveau du micro latéral d'une capsule de micro MS (Mid-Side).
Input Delay Règle le	retard d'entrée.
Plugin Power Règle l'alimentation par la prise (plugin).
Stereo Link Règle le	couplage stéréo.
Stereo Link Mode	Règle le mode de couplage stéréo.
PFL Mode	Règle le mode d'écoute de contrôle en écran PFL.

NOTE

Cela ne change pas les signaux produits par les sorties MAIN OUT et SUB OUT.

À SAVOIR

Avec 🔍, sélectionnez les paramètres, et changez les valeurs de réglage.

1. Pressez PFL ou MENU pour les pistes écoutées. Ouvrez l'écran d'accueil.

Réglage de la source d'entrée (Input Source)

Suivez cette procédure pour choisir la source d'entrée de chaque piste.

1.

Pressez

2.

Avec ( ), sélectionnez

INPUT

(entrée), et pressez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec

sélectionnez

Input

Source (source d'entrée), et

pressez

INPUT Input Source Ambisonic Mode HPF Input Limiter Phase Invert Phantom MENU : Return

4.

Avec

sélectionnez une

piste et pressez

Input Source Input 1 Line Input 2 Line Input 3 Line Input 4 Line Input 5 Line Input 6 Line MENU : Return

À SAVOIR

Sélectionnez ALL (toutes) pour régler toutes les pistes à la fois.

5.

Avec ( ), sélectionnez la

source d'entrée, et pressez

Input 1 Mic ✓ Line US8 1 US8 2 US8 3 US8 4 MENU : Return

Valeur de réglage	Explication
Mic	Sélectionnez cette option si vous branchez un micro ou un autre équipement à bas niveau d'entrée.
Line	Sélectionnez cette option si vous branchez un appareil de niveau ligne.Le niveau d'entrée sera réduit de 20 dB par rapport à l'option « Mic ».
USB 1, USB 2, USB 3, USB 4	Lorsqu’Audio Interface with Rec (→ P.147) est réglé sur On, les signaux de sortie de l'ordinateur sont traités comme des signaux d'entrée.

NOTE

• Quand une capsule de micro est connectée, il n'est pas possible de changer la source des entrées 1 et 2.
• Quand l'enregistrement en double canal est activé (→P.33), il n'est pas possible de changer la source d'entrée des pistes servant à cet enregistrement.

Réglage du mode d'écoute de contrôle en écran PFL (PFL Mode)

En écran PFL, vous pouvez choisir de contrôler le son en écoute préfader (PFL) ou solo postfader (SOLO).

1. Pressez MENU.

2. Avec , sélectionnez INPUT (entrée), et pressez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

4. Avec , sélectionnez la piste, et pressez

À SAVOIR Sélectionnez ALL (toutes) pour régler toutes les pistes à la fois.

3. Avec ⚙, sélectionnez PFL Mode (mode d'écoute préfader), et pressez ↑.

INPUT Phantom Plugin Power Input Delay Stereo Link Mode Trim Link PFL Mode MENU : Return

5. Avec ○, sélectionnez le mode, et pressez ○.

Input 1 FFL SOLO MENU : Return

Valeur de réglage Explication

PFL Le son contrôlé est pris avant le fader. SOLO Le son contrôlé est pris après le fader.

NOTE

Lorsque l'écran PFL est ouvert durant la lecture, le son entendu est pris post-fader (SOLO) quel que soit réglage.

Coupure du bruit de basse fréquence (HPF)

Le filtre passe-haut (HPF) peut couper les basses fréquences pour réduire le son du vent, les plosives vocales et autres bruits.

1. Pressez MENU

2. Avec , sélectionnez INPUT (entrée), et pressez ↑.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez l'entrée, et pressez

HPF Input 1 Off Input 2 Off Input 3 Off Input 4 Off Input 5 Off Input 6 Off MENU : Return

1. Avec , sélectionnez HPF (filtre passe-haut), et pressez

INPUT HIF Input Limiter Phase Invert Phantom Plugin Power Input Delay Off MENU : Return

À SAVOIR Sélectionnez ALL (toutes) pour régler toutes les entrées à la fois.

1. Avec , réglez la fréquence de coupure, et pressez .

Input 1 80Hz MENU : Return

NOTE Le filtre passe-haut affecte également les données d'enregistrement parallèle en double canal.

À SAVOIR Ce paramètre peut être réglé sur Off (désactivé) ou entre 10 et 240 Hz.

Limiteur d'entrée (Input Limiter)

Le limiteur peut empêcher la distorsion en maîtrisant les signaux d'entrée dont le niveau est excessivement élevé.

Lorsque le limiteur est activé (On), si le niveau du signal d'entrée dépasse la valeur seuil fixée, il est réduit pour empêcher la distorsion du son.

La durée d'attaque est le temps nécessaire à l'entrée en action du limiteur une fois que le signal a dépassé le seuil. La durée de retour est le temps nécessaire au limiteur pour cesser d'agir une fois que le signal est redescendu sous le seuil. Vous pouvez modifier ces deux paramètres pour affiner la qualité sonore.

À SAVOIR

Le F8n a un limiteur de conception nouvelle qui procure 10 dB de marge, ce qui permet de conserver les signaux bien en dessous du seuil fixé et donc de prévenir plus efficacement la distorsion.

1. Pressez MENU

2. Avec ⏻, sélectionnez INPUT (entrée), et pressez ⬆.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec ⏻, sélectionnez Input Limiter (limiteur d'entrée), et pressez ⬆.

INPUT HPF Input Limiter Phase Invert Phantom Plugin Power Input Delay MENU : Return

4. Avec , sélectionnez l'entrée et pressez

Input Limiter Input 1 Input 2 Input 3 Input 4 Input 5 Input 6 MENU : Return

À SAVOIR

Sélectionnez ALL (toutes) pour régler toutes les entrées à la fois.

Limiteur d'entrée (Input Limiter) (suite)

▶ Continuez avec l'une des procédures suivantes.

Emploi du limiteur....P.84

Réglage du type....P.85

Réglage du seuil....P.86

Réglage de la durée d'attaque....P.86

Réglage de la durée de retour....P.87

Réglage du niveau cible....P.88

Emploi du limiteur

1. Avec , sélectionnez On/ Off, et pressez

Input 1 On/Off Off Type Hard Knee Threshold - 2dBFS Attack Time Imo Release Time 200ms Target Level + 0dBFS MENU : Return

1. Avec ○, sélectionnez le réglage, et pressez ○.

On/Off OFF ✓ On NormalD On (AdvancedD) MENU : Return

Valeur de réglage	Explication
Off Désactive le limiteur.
On (Normal) Applique un limiteur ordinaire. Le rapport est de 20:1.
On (Advanced)	En détectant le niveau maximal à l'avance, ce limiteur optimisé empêche encore mieux la distorsion qu'un limiteur ordinaire. Le rapport est de ∞:1, ce qui permet d'augmenter la marge de manœuvre interne.

NOTE

Avec un réglage sur On (Advanced), la latence d'entrée du F8n augmente de 1 ms. Lors de l'écoute de contrôle en temps réel des sons enregistrés avec un micro, une latence accrue peut causer des interférences entre le son transmis par voie aérienne depuis la source et le son écouté retardé, rendant ainsi difficile l'écoute précise des sons.

NOTE

- Avec un réglage sur On (Advanced), la fréquence d'échantillonnage ne peut pas être réglée sur 192 kHz. Inversement, lorsque la fréquence d'échantillonnage est réglée sur 192 kHz, le réglage On (Advanced) ne peut pas être sélectionné.

Réglage du type

5. Avec , sélectionnez Type, et pressez .

Input 1 On/Off On (Normal) Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Target Level + 0dBFS MENU : Return

6. Avec , sélectionnez le type, et pressez .

Type ✓ Hard Knee Soft Knee MENU : Return

Valeur de réglage	Explication
Hard Knee	Seules les crêtes qui dépassent le seuil sont atténuées.Il n'y a pas d'effet en dessous du seuil.
Soft Knee	Le limiteur agit progressivement sur le signal à partir d'environ 6 dB en dessous du seuil pour un effet plus doux.

NOTE

Ce réglage peut être effectué lorsque On/Off est réglé sur On (Normal).

Limiteur d'entrée (Input Limiter) (suite)

Réglage du seuil

C'est le réglage du niveau seuil à partir duquel intervient le limiteur.

1. Avec ○, sélectionnez

Threshold (seuil), et pressez

Input 1 On/Off On (Normal) Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Target Level + 0dBPS MENU : Return

1. Avec ○, faites le réglage,

et pressez MENU.

Threshold -2uBFS MENU : Return

À SAVOIR

Le réglage peut aller de -16 à -2 dB FS.

NOTE

Ce réglage peut être effectué lorsque On/Off est réglé sur On (Normal).

Réglage de la durée d'attaque

C'est le réglage du temps nécessaire au limiteur pour démarrer une fois que le signal d'entrée a dépassé le seuil.

5. Avec ○, sélectionnez Attack Time (durée d'attaque), et pressez ↑.

Input 1 On/Off On (Normal) Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Target Level ± 0dBFS MENU : Return

6. Avec , réglez la durée, et pressez MENU.

Attack Time Ims MENU : Return

À SAVOIR

Le réglage peut aller de 1 à 4 ms.

NOTE

Ce réglage peut être effectué lorsque On/Off est réglé sur On (Normal).

Réglage de la durée de retour

C'est le réglage du temps nécessaire au limiteur pour s'arrêter une fois que le signal d'entrée est redescendu sous le seuil.

5.

Avec

sélectionnez

Release Time (durée de

retour), et pressez

Input 1 On/Off On (Normal) Type Hard Knee Threshold - 2dBFS Attack Time Ims Release Time 200ms Target Level + 0dBFS MENU : Return

6.

Avec

églez la durée, et

pressez

Release Time 200ms MENU : Return

À SAVOIR

• L'action du limiteur est commune pour les pistes qui sont couplées en stéréo ou dont la liaison stéréo MS est activée. Si le signal de l'un ou l'autre des canaux couplés atteint le seuil, le limiteur entre en action sur les deux pistes.
• Lorsque le limiteur intervient, le segment le plus à droite de l'indicateur de niveau et l'indicateur de limiteur du mélangeur s'allument en jaune dans l'écran.

NOTE

Ce réglage peut être effectué lorsque On/Off est réglé sur On (Normal).

Limiteur d'entrée (Input Limiter) (suite)

Réglage du niveau cible

Lorsque le paramètre On/Off du limiteur est réglé sur On (Advanced), cette valeur détermine le niveau de sortie visé pour le signal.

5.

Avec ( ), sélectionnez

Target Level (niveau cible), et

pressez

Input 1 On/Off On (Advanced) Type Hard Knee Threshold - 2dBFS Attack Time Info Release Time 200ms Target Level + 0dBFS MENU : Return

6.

Avec , faites le réglage, et

pressez

Target Level - 2dBFS MENU : Return

À SAVOIR

• Le réglage peut aller de -16 à 0 dB FS.
• Après passage par le limiteur, un signal ne dépassera pas le niveau cible fixé.

NOTE

Ce paramètre est disponible si On/Off est réglé sur On (Advanced).

Inversion de la phase du signal d'entrée (Phase Invert)

La phase du signal entrant peut être inversée.

C'est utile lorsque des sons s'annulent mutuellement en raison du positionnement des micros.

1. Pressez MENU.

2. Avec ⬆, sélectionnez INPUT (entrée), et pressez ⬆.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

4. Avec , sélectionnez l'entrée et pressez

Phase Invert Input 1 Off Input 2 Off Input 3 Off Input 4 Off Input 5 Off Input 6 Off MENU : Return

À SAVOIR Sélectionnez ALL (toutes) pour régler toutes les entrées à la fois.

3. Avec ⏻, sélectionnez Phase Invert (inversion de phase), et pressez ⬆.

INPUT HPF Input Limiter Phase Invert Phantom Plugin Power Input Delay OFF MENU : Return

5. Avec , sélectionnez On, et pressez ↑.

Input 1 Off ✓ On MENU : Return

Changement des réglages d'alimentation fantôme (Phantom)

Le F8n peut fournir une alimentation fantôme. La tension peut être réglée sur +24 V ou +48 V et elle peut être activée/désactivée indépendamment pour chaque entrée.

À SAVOIR

L'alimentation fantôme est une fonction qui fournit un courant électrique aux appareils nécessitant une alimentation externe, comme certains micros électrostatiques (à condensateur).

La tension standard est de +48 V, mais certains appareils peuvent fonctionner avec des tensions inférieures.

NOTE

N'utilisez pas cette fonction sur un appareil non compatible avec l'alimentation fantôme. Cela pourrait l'endommager.

1. Pressez MENU.

1. Avec , sélectionnez INPUT (entrée), et pressez ↑.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec ⚡, sélectionnez Phantom (alimentation fantôme), et pressez ⚡.

INPUT HPF Input Limiter Phase Invert Phantom Plugin Power Input Delay Off MENU : Return

▶ Continuez avec l'une des procédures suivantes. Emploi de l'alimentation fantôme ..... P.91 Réglage de la tension ..... P.91 Désactivation de l'alimentation fantôme pendant la lecture..... P.92

Emploi de l'alimentation fantôme

4. Avec , sélectionnez On/ Off, et pressez ↑

Phantom On/Off Voltage (For All Inputs) +48V Power Saving (For All Inputs) Off MENU : Return

5. Avec , sélectionnez l'entrée, et pressez ↑.

On/Off Input 1 Off Input 2 Off Input 3 Off Input 4 Off Input 5 Off Input 6 Off MENU : Return

À SAVOIR

Sélectionnez ALL (toutes) pour régler toutes les entrées à la fois.

6. Avec , sélectionnez On, et pressez .

Input 1 Off ✓ On MENU : Return

NOTE

Lorsqu'une capsule de micro est connectée, l'alimentation fantôme est désactivée pour les entrées 1/2.

Réglage de la tension

4. Avec ⚡, sélectionnez Voltage (For All Inputs) (tension pour toutes les entrées), et pressez ↗.

Phantom On/Off Voltage (For All Inputs) +48V Power Saving (For All Inputs) Off MENU : Return

5. Avec , sélectionnez la tension, et pressez .

Voltage (For All Inputs) +24V ✓ +48V MENU : Return

À SAVOIR

Lors de l'utilisation de micros et d'autres appareils qui peuvent fonctionner avec des tensions inférieures à +48 V, sélectionner +24 V permet de réduire la consommation électrique du F8n.

Changement des réglages d'alimentation fantôme (Phantom) (suite)

Désactivation de l'alimentation fantôme pendant la lecture

4. Avec , sélectionnez Power Saving (For All Inputs) (économie d'énergie pour toutes les entrées), et pressez ↑.

Phantom On/Off Voltage (For All Inputs) +48V Power Saving (For All Inputs) Off MENU : Return

5. Avec , sélectionnez On (Phantom off during play back), et pressez ↑

Valeur de réglage	Explication
Off	L'alimentation fantôme est fournie même durant la lecture.
On (Phantom off during play back)	L'alimentation fantôme n'est pas fournie durant la lecture.Cela peut réduire la consommation d'énergie du F8n

À SAVOIR

Si les micros n'ont pas besoin d'alimentation fantôme durant la lecture, la désactiver peut réduire la consommation d'énergie du F8n.

NOTE

Ce réglage affecte toutes les entrées.

Changement du réglage d'alimentation PiP ou plug-in (Plugin Power)

Faites ce réglage quand un micro compatible avec l'alimentation par la prise (PiP) est connecté à la prise d'entrée MIC/LINE pour capsule de micro.

1. Pressez MENU.

1. Avec ⬆, sélectionnez INPUT (entrée), et pressez ⬆.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez Plugin Power (alimentation de type plug-in), et pressez

INPUT HPF Input Limiter Phase Invert Phantom Plugin Power OFF Input Delay MENU : Return

1. Avec , sélectionnez On, et pressez

Plugin Power Off ✓ On MENU : Return

NOTE

Ce réglage ne peut être changé que si une capsule de micro acceptant une alimentation par la prise est connectée.

Retard des signaux d'entrée (Input Delay)

S'il y a des différences de timing entre les signaux entrants, utilisez cette fonction pour les corriger à l'enregistrement.

1.

Pressez

2.

Avec , sélectionnez

INPUT

(entrée), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

sélectionnez

Input

Delay (retard d'entrée), et

pressez

INPUT HPF Input Limiter Phase Invert Phantom Plugin Power Import Delay Off MENU : Return

4.

Avec

l'entrée et pressez

Input Delay Input 1 0.0ms Input 2 0.0ms Input 3 0.0ms Input 4 0.0ms Input 5 0.0ms Input 6 0.0ms MENU: Return

À SAVOIR

Sélectionnez ALL (toutes) pour régler toutes les entrées à la fois.

5.

Avec

retard, et pressez

Input 1 0.0ms MENU : Return

À SAVOIR

Le réglage peut aller de 0 à 30,0 ms.

NOTE

Lorsque la fréquence d'échantillonnage est réglée sur 192 kHz, le paramètre Input Delay est désactivé.

Conversion d'entrée MS en stéréo ordinaire (Stereo Link Mode)

Les signaux d'un micro stéréo MS (Mid-Side) reçus par des entrées couplées en stéréo peuvent être convertis en signaux stéréo ordinaires (G/D). Voir « Couplage des entrées en paire stéréo » (→ P.27) pour la façon d'utiliser le couplage stéréo.

Aperçu du format stéréo Mid-Side

Cette technique crée un enregistrement stéréo à partir des signaux d'un micro central directionnel qui capture le son du centre et d'un micro latéral bidirectionnel qui capture le son sur la gauche et sur la droite.

L'enregistrement Mid/Side vous permet de changer la largeur de la stéréo en ajustant le niveau du micro latéral (« Side »).

Comme cette technique permet de capturer une large image stéréo, elle est idéale pour enregistrer dans des espaces ouverts de

nombreuses sources sonores comme des orchestres, des concerts live et des ambiances sonores.

L'enregistrement Mid-Side est aussi extrêmement efficace lorsque vous voulez pouvoir contrôler la quantité d'ambiance de la salle dans un signal. Pour cette raison, il est souvent utilisé en live ainsi qu'en enregistrement en studio. En outre, le signal stéréo créé par cette technique est totalement compatible mono, ce qui le rend particulièrement utile pour enregistrer le son d'un film, d'une vidéo ou d'une émission.

1. Pressez MENU

2. Avec , sélectionnez INPUT (entrée), et pressez ↑.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec , sélectionnez Stereo Link Mode (mode de couplage stéréo), et pressez

INPUT Input Limiter Phase Invert Phantom Plugin Power Input Delay Stereo Link Mode MENU : Return

Conversion d'entrée MS en stéréo ordinaire (Stereo Link Mode) (suite)

4.

Avec

sélectionnez la

paire d'entrées, et pressez

Stereo Link Mode Input 1/2 Input 3/4 Input 5/6 Input 7/8 All Stereo Link Stereo Link Stereo Link STereo Link STereo Link MENU : Return

À SAVOIR

Sélectionnez ALL (toutes) pour régler toutes les paires d'entrées à la fois.

5.

Avec

sélectionnez

MS

Stereo Link (couplage stéréo

MS), et pressez

Input 1/2 Stereo Link ✓ MS Stereo Link MENU : Return

Valeur de réglage	Explication
Stereo Link	Deux entrées couplées en stéréo sont traitées normalement.
MS Stereo Link	Les signaux venant d'un micro Mid-Side et reçus par deux entrées couplées en stéréo sont convertis en stéréo ordinaire.

NOTE

• Lorsque MS Stereo Link est sélectionné, les entrées impaires sont traitées comme portant les signaux du centre et les entrées paires comme portant les signaux latéraux.
• Le paramètre MS Stereo Link est désactivé si une capsule de micro ZOOM qui ne peut pas adresser individuellement les signaux L/R aux entrées 1/2 est connectée.

À SAVOIR

• Sur chaque entrée, utilisez pour régler la balance Mid/Side.
• L'écran PFL vous permet de régler le niveau du micro latéral (Side) pour les entrées 1/2 quand une capsule de micro Mid-Side est connectée.

Réglage simultané des niveaux d'entrée de plusieurs pistes (Trim Link)

Les niveaux d'entrée de plusieurs pistes peuvent être regroupés et réglés simultanément.

1. Pressez MENU

1. Avec ⬆, sélectionnez INPUT (entrée), et pressez ⬆.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec ⚙, sélectionnez Trim Link (groupage de niveaux d'entrée), et pressez ⚙.

INPUT Phase Invert Phantom Plugin Power Input Delay Stereo Link Mode Trim Link MENU : Return

À SAVOIR

Vous pouvez également ouvrir l'écran Trim Link depuis l'écran d'accueil en pressant 3 pendant que vous maintenez pressée.

1. Avec ⬆, sélectionnez une piste à grouper, et pressez ⬆.

Trim Link Group A 1 2 3 4 5 6 7 8 Group B □ □ □ □ □ □ □ Group C □ □ □ □ □ □ □ Group D □ □ □ □ □ □ All Tracks: □ Clear MENU : Return ■ Groupée ■ Non groupée

Effacer tous les réglages

À SAVOIR

- Quand Track Knob Option n'est pas réglé sur Fader, vous pouvez utiliser le de la première piste d'un groupe pour régler en même temps les niveaux d'entrée dans tout le groupe. - Les icônes de nom de groupe sont affichées près des pistes groupées.

NOTE

• Une piste ne peut pas appartenir à plusieurs groupes.
• Les niveaux d'entrée des pistes réglées sur MS Stereo Link seront également groupés si ces pistes sont placées dans des groupes.
• Les niveaux d'entrée des pistes auxquelles est connectée une capsule de microphone ne seront pas groupés même si ces pistes sont placées dans des groupes.

Réglage du niveau latéral d'une capsule de micro Mid-Side (Side Mic Level)

Vous pouvez régler le niveau du micro latéral « Side » (largeur stéréo) avant l'enregistrement quand une capsule de micro Mid-Side est connectée.

1. Pressez PFL pour la piste 1 ou 2.

1. Avec , sélectionnez Side Mic Level (niveau du micro latéral MS), puis pressez

Tr1 : PFL Input Limiter Fader Pan Phase Invert Side Mic Level Off +20.0dB Center Off 40 -5 -20 -16 -12 0 MENU : Return

1. Avec , réglez le niveau du micro latéral, et pressez

Side Mic Level R0 MENU : Return

À SAVOIR

Ce paramètre peut être réglé sur Off (son coupé), sur RAW (son brut) ou dans une plage de -24 à +6 dB.

NOTE

• Plus on monte le niveau du micro latéral, plus on élargit la stéréo.
• Avec un réglage RAW (brut), l'enregistrement se fait sans encodage stéréo. La largeur stéréo du son au format RAW peut se régler après enregistrement au moyen de ZOOM MS Decoder ou d'autres plug-ins logiciels.
• Ce réglage ne peut se faire que si une capsule de micro de type mid-side est connectée.

À SAVOIR

Lorsque l'enregistrement parallèle en double canal est activé, le niveau du micro latéral peut également être réglé pour les pistes 5/6, qui correspondent aux pistes 1/2.

Modification du réglage de mixage automatique (Auto Mix)

Lorsque vous utilisez plusieurs micros pour la prise de son d'une réunion, par exemple, l'atténuation automatique des entrées des micros non activés offre les avantages suivants.

• Le risque d'accrochage (effet larsen) est réduit.
• Le bruit de fond, y compris venant des fans et des foules, est supprimé jusqu'à un certain niveau, quel que soit le nombre de personnes utilisant les micros.
• La dégradation de la qualité sonore due aux déphasages causés par l'éloignement inégal des multiples micros est réduite.

1. Pressez MENU

2. Avec ⬆, sélectionnez INPUT (entrée), et pressez ⬆.

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec , sélectionnez Auto Mix (mixage automatique), et pressez .

INPUT Plugin Power Off Input Delay Stereo Link Mode Trim Link PFL Mode Auto Mix MENU : Return

4. Avec , sélectionnez une piste, et pressez

Auto Mix Input 1 Off Input 2 Off Input 3 Off Input 4 Off Input 5 Off Input 6 Off MENU : Return

À SAVOIR

Sélectionnez ALL (toutes) pour régler toutes les pistes à la fois.

5. Avec , sélectionnez On, et pressez ↑.

Input 1 OFF ✓ On MENU : Return

NOTE

• Les fonctions et réglages suivants ne peuvent pas être utilisés avec cette fonction.
• La fréquence d'échantillonnage ne peut pas être de 192 kHz.
• Le format de mode ambisonique doit être sur Off.
• Lorsque la fréquence d'échantillonnage est réglée sur 44,1-48,048 kHz et que la fonction Auto Mix est activée (On), la latence du F8n augmente de 2 ms.
• Lors de l'écoute de contrôle en temps réel des sons enregistrés avec un micro, une latence accrue peut causer des interférences entre le son transmis par voie aérienne depuis la source et le son écouté retardé, rendant ainsi difficile l'écoute précise des sons.

Modification du réglage de mixage automatique (Auto Mix) (suite)

Quand Track Knob Option est réglé sur Fader et la fonction Auto Mix activée (On), l'écran d'accueil s'affiche comme ci-dessous.

Indicateurs qui affichent l'ampleur de l'atténuation due au mixage automatique

000:00:00 INT 29.97D 02:03:49:16 14.6 Ext L/R 0- 6- 12- 16- 20- 45- UM UM UM UM UM UM UM UM UM UM UM UM Line Line Line Line Line Line Line Line Line Line Line Line T2in 180101-T002 SD1 : WAV 48.000 21m34 SD2 : WAV 48.000 ——h—

Réglage du format de mode ambisonique

En branchant aux entrées 1-4 des micros pouvant produire des signaux ambisoniques de format A, le signal audio peut être converti au format ambisonique B et enregistré.

1. Pressez MENU.

2. Avec , sélectionnez INPUT (entrée), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez le format, et pressez

1. Avec , sélectionnez Ambisonic Mode (mode ambisonique), et pressez

INPUT Ambloxonic Mode HPF Input Limiter Phase Invert Phantom Plugin Power OFF MENU : Return

1. Avec , sélectionnez Format, et pressez .

Ambisonic Mode Format Off Mic Position Upright MENU : Return

Réglage du format de mode ambisonique (suite)

FuMa

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type FuMa et les sauvegarde comme un fichier polyphonique à 4 canaux.

AmbiX

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type AmbiX et les sauvegarde comme un fichier polyphonique à 4 canaux.

Ambisonics A (écoute stéréo)

Cela sauvegarde les signaux des entrées 1-4 sous forme de fichier polyphonique à quatre canaux sans les convertir à un format B d'ambisonie. Le signal d'écoute est converti en format B d'ambisonie puis en signal stéréo ordinaire.

FuMa(Dual)

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type FuMa et les sauvegarde comme un fichier polyphonique à 4 canaux.

AmbiX(Dual)

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type AmbiX et les sauvegarde comme un fichier polyphonique à 4 canaux.

FuMa + AmbiX

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type FuMa, et les enregistre dans les pistes 1-4. Cela convertit également les signaux des entrées 1-4 au format B d'ambisonie de type AmbiX, et les enregistre dans les pistes 5-8. Ces enregistrements peuvent se faire à des niveaux d'entrée différents.

FuMa + Ambisonics A

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type FuMa, et les enregistre dans les pistes 1-4. Cela enregistre également les signaux des entrées 1-4 sur les pistes 5-8 sans les convertir à un format B d'ambisonie. Ces enregistrements peuvent se faire à des niveaux d'entrée différents.

AmbiX + Ambisonics A

Cela convertit les signaux des entrées 1-4 au format B d'ambisonie de type Ambix, et les enregistre dans les pistes 1-4. Cela enregistre également les signaux des entrées 1-4 sur les pistes 5-8 sans les convertir à un format B d'ambisonie. Ces enregistrements peuvent se faire à des niveaux d'entrée différents.

Format : FuMa + Ambisonics A, AmbiX + Ambisonics A

Réglage du format de mode ambisonique (suite)

NOTE

• La fréquence d'échantillonnage ne peut être réglée sur 192 kHz que si le format de mode ambisonique est réglé sur Off.
• Les fichiers ambisoniques sont sauvegardés comme des fichiers polyphoniques à 4 canaux, pas comme des fichiers mono ou stéréo.
• Une capsule de micro ZOOM ne peut être utilisée que si Ambisonic Mode est réglé sur Off.
• Les paramètres suivants ne peuvent pas être réglés pour les pistes utilisant une entrée en mode ambisonique.
  — Pan
  — Phase Invert
  — Side Mic Level
• Input Delay
  — Stereo Link
  — Stereo Link Mode
  — Dual Channel Rec
• Trim Link
• Les fichiers enregistrés quand le format de mode ambisonique n'est pas sur Off sont lus comme des sources audio ambisoniques et non comme des fichiers polyphoniques ordinaires à 4 canaux. Pour cette raison, ces pistes ne peuvent pas être panoramiquées ni coupées durant la lecture.
• Lorsque la fréquence d'échantillonnage est réglée sur 44,1-48,048 kHz et que le mode ambisonique n'est pas réglé sur Off, la latence du F8mgmente de 2 ms. Lors de l'écoute de contrôle en temps réel des sons enregistrés avec un micro, une latence accrue peut causer des interférences entre le son transmis par voie aérienne depuis la source et le son écouté retardé, rendant ainsi difficile l'écoute précise des sons.
• Cette fonction ne peut pas être utilisée en même temps que la fonction Auto Mix.

À SAVOIR

• Le mode ambisonique peut être réglé durant l'utilisation comme interface audio (multipiste).
• Même lorsque le format de mode ambisonique est réglé sur Off, vous pouvez presser PFL sur les pistes pour écouter les sons qui y entrent. Quand le mode de PFL est réglé sur PFL, vous pouvez écouter les sons avant qu'ils ne soient convertis au format B d'ambisonie. Quand le mode de PFL est réglé sur SOLO, vous pouvez écouter les sons après conversion au format B d'ambisonie.
• Les commutateurs d'activation/désactivation d'entrée des pistes du mode ambisonique sont couplés, donc toutes les pistes assignées peuvent être commutées simultanément en pressant n'importe laquelle de leurs touches de piste.
• Les paramètres suivants qui peuvent être réglés en écran PFL sont couplés pour les pistes d'entrée utilisant le mode ambisonique.
  — HPF
• Input Limiter
  — Phantom
  — Fader
  — PFL Mode
• Input Source
• Input Level

Lorsque le mode ambisonique est activé, l'écran d'accueil s'affiche comme ci-dessous.

000:00:00 INT 29.97D 00:03:03:09 DC FLU FRD BLD BRU AMBisonics B (FuMa) Tr1:W Tr2:X Tr3:Y Tr4:Z 5 6 7 8 LIM LIM LIM LIM 170901-T001 -45 -20 -16 -12 -6 0 L R SD1 : WAV 48.000 1 2 3 4 5 6 7 8 9 R 061h50 SD2 : WAV 48.000 (1)2 3(4)5(6)7(8)LR ---h--- Nom du format Fader des pistes 1-4 Désactivation du panoramique 000:00:00 INT 29.97D 00:00:06:01 DC FLU FRD BLD BRU AMBisonics B (FuMa) Tr1:W Tr2:X Tr3:Y Tr4:Z 5 6 7 8 9 LIM LIM LIM LIM LIM LIM LIM LIM LIM TRM FADER PAN TRM FADER PAN TRM FADER PAN TRM FADER PAN 170901-T001 [Trim] Fader Pan -45 -20 -16 -12 -6 0 L R SD1 : WAV 48.000 1 2 3 4 5 6 7 8 9 R 061h50 SD2 : WAV 48.000 (1)2 3(4)5(6)7(8)LR ---h---

000:00:00 INT 29.97D FLU FRD BLD BRU 5 6 7 8 L/R Fader des pistes 1-4 Nom du format Ambisonics B Mic (FuMa) Line Line USB USB Trin SD1 : WAV 48.000 26m03 SD2 : WAV 48.000 ---h--- 180101-T001

Réglage de la position du micro d'enregistrement ambisonique (Mic Position)

En indiquant l'orientation du micro utilisé pour l'enregistrement ambisonique au moyen d'un paramètre du F8n, un bon positionnement peut être préservé lors de la conversion au format B d'ambisonie si le micro est orienté tête en bas ou à l'horizontale.

1. Pressez MENU

2. Avec , sélectionnez INPUT (entrée), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec , sélectionnez Ambisonic Mode (mode ambisonique), et pressez

INPUT Ambisonic Mode HPF Input Limiter Phase Invert Phantom Plugin Power Off MENU : Return

4. Avec , sélectionnez Mic Position (position du micro), et pressez

Ambisonic Mode Format FuMa Mic Position Upright MENU : Return

5. Avec , sélectionnez l'orientation du micro, et pressez

Mic Position ✓ Upright Upside Down Endfire MENU : Return

Valeur de réglage	Explication
Upright	Utilisez ce réglage pour enregistrer avec le micro vertical tourné vers le haut.
Upside Down	Utilisez ce réglage pour enregistrer avec le micro vertical tourné vers le bas.
Endfire	Utilisez ce réglage pour enregistrer avec le micro orienté horizontalement.

• Orienter le micro verticalement vers le haut est recommandé en enregistrement ambisonique pour minimiser les réflexions sur le sol et le micro lui-même.
• Lorsqu'il est difficile d'utiliser le micro en le faisant pointer vers le haut, vous pouvez le faire pointer vers le bas ou vers l'avant et changer le paramètre Mic Position en conséquence.

NOTE

- Si le réglage de ce paramètre ne correspond pas à la position du micro, le positionnement du son ne sera pas correctement recréé durant la conversion au format B d'ambisonie.

Réglage des signaux envoyés au casque (Headphone Routing)

Vous pouvez choisir entre préfader et postfader le type de signal envoyé à la sortie casque pour chaque piste. Vous pouvez également sauvegarder 10 combinaisons de réglages (Setting 1 – Setting 10).

1.

Pressez

2.

Avec sélectionnez

OUTPUT

(sortie), et pressez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec ( ), sélectionnez

Headphone (casque), et pressez

Headphone Routing (routage vers le casque), et pressez

sélectionnez le réglage

(« Setting ») que vous

souhaitez changer.

Headphone Routing 1 2 3 4 5 6 7 8 L R M1 M2 S1 S2 All Tracks Prefader MONO Mb Postfader All Clear: Setting 1

NOTE

• Vous pouvez également presser □ + 7 pour ouvrir l'écran Headphone Routing (routage vers le casque).
• Vous pouvez modifier et sauvegarder jusqu'à 10 réglages de signal.
• Les réglages sont automatiquement sauvegardés.

▶ Continuez avec l'une des procédures suivantes.

Configuration du routage P.109

Emploi d'une sortie casque mono....P.110

Contrôle audio de signaux stéréo Mid-Side ..... P.110

Configuration du routage

6. Avec , sélectionnez les pistes à envoyer au

casque, et pressez

Ecoute de contrôle stéréo Mid-Sido Réglage des pistes 1-8 sur préfader (désactive MS) Options passées en revue : • Bascule des pistes 1-8 en postfader (annule les autres) • Bascule de L/R en postfader (annule les autres) • Bascule de M1/M2 en postfader (annule les autres) • Bascule de S1/S2 en postfader (annule les autres) (désactive MS) • Bascule de U1-U4 en postfader (annule les autres) Headphone Routing 1 2 3 4 5 6 7 8 L R M1 M2 S1 S2 All Tracks Prefader MONO Mix All Clear Setting 1 Pistes envoyées au canal gauche du casque Pistes envoyées au canal droit du casque Mixage mono Effacer tous les réglages Signal pris préfader Signal pris postfader Off

À SAVOIR

Pressez pour faire défiler les options :

• Vous ne pouvez pas régler L/R, MAIN OUT 1/2 ou SUB OUT 1/2 sur Prefader.
• Lorsqu'Audio Interface with Rec est réglé sur On, les pistes USB 1–4 peuvent être assignées.
• Vous ne pouvez pas sélectionner en même temps les pistes 1–8, L/R, MAIN OUT 1/2, SUB OUT 1/2 et USB 1–4. Sélectionner un type désélectionne l'autre.

7. Pressez MENU.

Réglage des signaux envoyés au casque (Headphone Routing) (suite)

Emploi d'une sortie casque mono

6. Avec , sélectionnez MONO Mix (mixage MONO), et pressez ↑.

Headphone Routing 1 2 3 4 5 6 7 8 L R H1H2 S1 S2 All Tracks Prefader MONO Mix Postfader All Clear Setting 1

7. Pressez MENU .

Contrôle audio de signaux stéréo Mid-Side

Les signaux d'un micro stéréo MS (Mid-Side) peuvent être convertis en signaux stéréo ordinaires (G/D) pour un contrôle audio.

6. Avec , sélectionnez MS, et pressez ↑.

• Cette option est désactivée pour les pistes couplées en stéréo dont le paramètre Stereo Link Mode est réglé sur MS Stereo Link.
• Cette option n'est activée que pour les pistes auxquelles est connecté un micro ou une capsule de micro Mid-Side et dont le paramètre Side Mic Level est réglé sur RAW.
• Lorsque l'écoute de contrôle stéréo Mid-Side est activée, le signal préfader des pistes est automatiquement envoyé aux canaux du casque, piste impaire à gauche et piste paire à droite. Dans ce cas, le routage ne peut pas être changé manuellement.

Alertes sonores au casque (Alert Tone Level)

Vous pouvez régler le volume des alertes sonores au casque signalant par exemple le démarrage et l'arrêt de l'enregistrement.

1. Pressez MENU

1. Avec ⬆, sélectionnez OUTPUT (sortie), et pressez ↑.

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez Headphone (casque), et pressez

1. Avec ⚙, sélectionnez Alert Tone Level (niveau du signal d'alerte), et pressez ↑.

1. Avec , réglez le volume, et pressez MENU.

Alert Tone Level -20dBFS MENU : Return

À SAVOIR

• Ce paramètre peut être réglé sur Off (désactivé) ou entre -48 et -12 dB FS.
• Sur Off, aucune alerte n'est émise.

Raison de l'alerte Type	de son
Piles faibles Tonalité à 880 Hz	4 fois toutes les 30 secondes
Début d'enregistrement Tonalité à 1000 Hz	1 fois
Arrêt de l'enregistrement Tonalité à 880 Hz	2 fois
Enregistrement impossible Tonalité à 880 Hz	3 fois

Réglage de la sortie casque (Volume Curve)

La courbe de variation de volume (Volume Curve) suivie par le bouton de volume du casque peut être réglée.

1.

Pressez

2.

Avec ( ), sélectionnez

OUTPUT (sortie), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec ( ), sélectionnez

Headphone (casque), et pressez

Avec ( ), sélectionnez

Avec ( ), sélectionnez la

courbe de volume, et pressez

Valeur de réglage	Explication
Linear	Le volume évolue uniformément de la valeur minimale à la valeur maximale.
A Curve	Plus le volume est proche de sa position minimale, plus il change rapidement.
S Curve	Plus le volume est proche de sa position centrale, plus il change rapidement.

Hausse du signal de casque pour protéger le son enregistré des interférences (Digital Boost)

Hausser le signal de la sortie casque atténue la perturbation du signal d'écoute au casque par les ondes sonores qui voyagent dans les airs, ce qui permet un monitoring plus précis du son enregistré.

1. Pressez MENU.

2. Avec , sélectionnez

OUTPUT(sortie), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec sélectionnez

Headphone (casque), et pressez

4. Avec , sélectionnez

Digital Boost (augmentation

numérique), et pressez

5. Avec , réglez l'ampleur d'augmentation du signal, et pressez MENU.

Digital Boost 10dB MENU : Return

À SAVOIR

L'ampleur d'augmentation peut se régler de 0 à +24.

NOTE

Dans les situations où le son enregistré peut être entendu directement depuis le poste d'écoute au casque, les ondes sonores voyageant par les airs risquent d'interférer avec le son entendu dans le casque, altérant ainsi le son contrôlé. Plus le son entendu dans les écouteurs est retardé et plus son volume est faible, plus l'impact des ondes sonores est important.

Digital Boost augmente le niveau de volume réglé pour le casque, réduisant ainsi l'impact des ondes sonores aériennes.

Désactivation des sorties (Output On/Off)

En désactivant les sorties que vous n'utilisez pas, vous pouvez réduire la consommation d'énergie et augmenter l'autonomie quand l'alimentation se fait sur piles.

1. Pressez MENU

2. Avec , sélectionnez OUTPUT (sortie), et pressez ↑.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec ⏻, sélectionnez la sortie, et pressez ⬆.

Output On/Off MAIN OUT 1/2 SUB OUT 1/2 All On On MENU : Return

À SAVOIR Sélectionnez ALL (toutes) pour régler toutes les sorties à la fois.

1. Avec , sélectionnez Output On/Off, et pressez ↑.

1. Avec ⏻, sélectionnez Off, et pressez ↑.

MAIN OUT 1/2 ✓ Off On MENU : Return

Réglage du niveau de sortie standard (Output Level)

Le niveau de sortie standard peut être changé.

1. Pressez MENU.

1. Avec ⬆, sélectionnez OUTPUT (sortie), et pressez ↑.

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez Output Level (niveau de sortie), et pressez

1. Avec , réglez le type de sortie, et pressez

Output Level MAIN OUT L/2 Normal (-10dBV) SUB OUT L/2 Normal (-10dBV) MENU : Return

À SAVOIR Sélectionnez ALL (toutes) pour régler toutes les sorties à la fois.

1. Avec , réglez le niveau de sortie standard, et pressez

MAIN OUT 1/2 Line (+4dBu) ✓ Normal (-10dBV) MENU : Return

Valeur de réglage Explication
Line (+4 dBu)	Règle le niveau standard sur +4 dBu. Seule la sortie MAIN OUT1/2 peut être sélectionnée.
Normal (-10 dBV)	Règle le niveau standard sur -10 dBV.
Mic (-40 dBV)	Règle le niveau standard sur -40 dBV. Seule la sortie SUB OUT1/2 peut être sélectionnée.

Réglage des niveaux de sortie

Le niveau des sorties MAIN OUT 1/2 et SUB OUT 1/2 peut être changé.

1. Ouvrez le mélangeur en écran d'accueil (→ P.11).

00:00:00:00 1 2 3 4 5 6 7 8 L/R 180101-T001 19:57:27 00:19:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18:57:27 18.00-18.00 43m-11

1. Avec ⚡, sélectionnez un fader, et pressez ⬆.

1. Avec , ouvrez l'écran de réglage des sorties MAIN OUT 1/2 et SUB OUT 1/2.

1. Avec , réglez le niveau de sortie, et pressez

• Ce paramètre peut être réglé pour que le son soit coupé (Mute) ou de -48,0 à +12,0 dB.
• Vous pouvez également vérifier et régler différents paramètres de sortie dans l'écran de réglage des sorties MAIN OUT et SUB OUT.

Retard des signaux de sortie (Output Delay)

En retardant les sorties audio, vous pouvez corriger les différences de timing d'entrée dans d'autres appareils des signaux venant du F8n.

1. Pressez MENU.

1. Avec ⬆, sélectionnez OUTPUT (sortie), et pressez ↑.

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

1. Avec , sélectionnez Output Delay (retard de sortie), et pressez

1. Avec , sélectionnez la sortie, et pressez

Output Delay MAIN OUT 1 0.0Frames MAIN OUT 2 0.0Frames SUB OUT 1 0.0Frames SUB OUT 2 0.0Frames All MENU : Return

À SAVOIR Sélectionnez ALL (toutes) pour régler toutes les sorties à la fois.

1. Avec , réglez le retard en nombre d'images (frames), et pressez MENU.

MAIN OUT 1 0.0Frames MENU : Return

À SAVOIR Le réglage peut aller de 0,0 à 10,0 frames.

NOTE

• Le retard en millisecondes dépend de la cadence d'images du timecode sélectionné.
• Lorsque la fréquence d'échantillonnage est réglée sur 192 kHz, le paramètre Output Delay est désactivé.

Limiteur de sortie (Output Limiter)

Utiliser un limiteur sur la sortie peut protéger les appareils branchés aux prises de sortie.

À SAVOIR

Pour des détails sur l'effet du limiteur, voir « Limiteur d'entrée (Input limiter) » (→ P.83)

1.

Pressez

2.

Avec

OUTPUT

, sélectionnez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec

Output Limiter (limiteur de

sortie), et pressez

Sélectionnez ALL (toutes) pour régler toutes les sorties à la fois.

Continuez avec l'une des procédures suivantes.

Emploi du limiteur....P.118

Réglage du type....P.119

Réglage du seuil....P.119

Réglage de la durée d'attaque....P.120

Réglage de la durée de retour....P.120

Réglage des couplages....P.121

Emploi du limiteur

5.

Avec , sélectionnez On/

Off, et pressez

MAIN OUT 1/2 On/OFF Off Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Link On MENU: Return

6.

Avec ( ), sélectionnez On, et

pressez

On/Off Off ✓ On MENU : Return

Réglage du type

5. Avec , sélectionnez Type, et pressez ↑.

MAIN OUT 1/2 On/Off Off Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Link On MENU : Return

6. Avec ○, sélectionnez le type, et pressez ↑.

Hard Knee Soft Knee MENU : Return

Valeur de réglage	Explication
Hard Knee	Seules les crêtes qui dépassent le seuil sont atténuées. Il n'y a pas d'effet en dessous du seuil.
Soft Knee	Le limiteur agit progressivement sur le signal de sortie à partir d'environ 6 dB en dessous du seuil pour un effet plus doux.

Réglage du seuil

C'est le réglage du niveau seuil à partir duquel intervient le limiteur.

5. Avec , sélectionnez Threshold (seuil), et pressez

MAIN OUT 1/2 On/OFF Type Threshold Attack Time Release Time Link OFF Hard Knee - 20BFS Time 200ms On MENU : Return

6. Avec , faites le réglage, et pressez MENU.

Threshold - 2dBFS MENU : Return

À SAVOIR

Le réglage peut aller de -16 à -2 dB FS.

Limiteur de sortie (Output Limiter) (suite)

Réglage de la durée d'attaque

C'est le réglage du temps nécessaire au limiteur pour démarrer une fois que le signal de sortie a dépassé le seuil.

5.

Avec , sélectionnez

Attack Time (durée

d'attaque), et pressez

MAIN OUT 1/2 On/OFF OFF Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Link On MENU : Return

1. Avec ○, réglez la durée, et
   pressez MENU.


Attack Time Ins MENU : Return

À SAVOIR

Le réglage peut aller de 1 à 4 ms.

Réglage de la durée de retour

C'est le réglage du temps nécessaire au limiteur pour s'arrêter une fois que le signal de sortie est redescendu sous le seuil.

1.

Avec ○, sélectionnez Release Time (durée de retour), et pressez ↑.

MAIN OUT 1/2 On/Off Off Type Hard Knee Threshold - 2dBS Attack Time Ins Release Time 200ms Link On MENU: Return

1.

Release Time 200ms MENU : Return

À SAVOIR

Le réglage peut aller de 1 à 500 ms.

Réglage des couplages

Le limiteur peut être couplé ou appliqué séparément aux sorties MAIN OUT 1 et MAIN OUT 2, ainsi qu'aux sorties SUB OUT 1 et SUB OUT 2.

5. Avec , sélectionnez Link (couplage), et pressez ↑.

MAIN OUT 1/2 On/Off Off Type Hard Knee Threshold - 2dBFS Attack Time 1ms Release Time 200ms Link On MENU : Return

6. Avec , sélectionnez Off, et pressez .

Link Off On MENU : Return

Valeur de réglage	Explication
Off L'action du limiteur est propre à chaque canal.
On	L'action du limiteur est couplée. Si le signal de l'un ou l'autre des canaux couplés atteint le seuil, le limiteur entre en action sur les deux canaux.

Sélection des signaux pour les sorties principales (MAIN OUT Routing)

Vous pouvez envoyer aux sorties principales les signaux préfader ou postfader de chaque piste.

1.

Pressez

2.

Avec ( ), sélectionnez

OUTPUT (sortie), et pressez

MENU FINDER META DATA (for Next Take) INPUT OUTPUT REC PLAY MENU : Return

3.

Avec , sélectionnez MAIN

OUT Routing (routage vers les

sorties principales), et

Avec ( ), sélectionnez la piste à envoyer en sortie

MAIN OUT 1 ou MAIN OUT 2, et pressez ↗.

MAIN OUT Routing 1 2 3 4 5 6 7 8 L R U1U2U3U4 Pistes envoyées à MAIN OUT 1 Pistes envoyées à MAIN OUT 2 M3 M2 HS MS HS MS All Tracks: □ Clear □ Prefader □ Postfader MENU : Return Conversion des signaux stéréo de piste d'entrée en signaux stéréo mid-side pour la sortie Signal pris préfader Signal pris postfader Off Effacer tous les réglages Réglage des pistes 1-8 sur préfader Option de commutation : • Bascule des pistes 1-8 en postfader • Bascule des pistes L/R en postfader • Bascule des pistes U1-U4 en postfader

À SAVOIR

Pressez ⚙ pour faire défiler les options :

• Lorsqu'Audio Interface with Rec est réglé sur On, les pistes USB 1–4 peuvent être assignées.
• Les pistes 1 à 8 peuvent être réglées sur Prefader ou Postfader.
• Les pistes L/R ne peuvent être réglées que sur Postfader.
• Les pistes 1-8, L/R et USB1-4 ne peuvent pas être choisies en même temps. Sélectionner un type désélectionne l'autre.
• Lorsque l'écoute de contrôle stéréo Mid-Side est activée, le signal préfader des pistes est automatiquement envoyé aux sorties principales, piste impaire à gauche et piste paire à droite. Dans ce cas, le routage ne peut pas être changé manuellement.

5.

Pressez

Sélection des signaux pour les sorties secondaires (SUB OUT Routing)

Vous pouvez envoyer aux sorties secondaires les signaux préfader ou postfader de chaque piste.

1. Pressez MENU.

2. Avec , sélectionnez

OUTPUT (sortie), et pressez

MENU FINDER META DATA (For Next Take) INPUT OUTPUT REC PLAY MENU : Return

3. Avec , sélectionnez SUB

OUT Routing (routage vers les

sorties secondaires), et

4. Avec ⬆, sélectionnez la piste à envoyer en sortie SUB OUT 1 ou SUB OUT 2, et pressez ↑.

SUB OUT Routing 1 2 3 4 5 6 7 8 | R U1/U2/U3/U4 → S1 Pistes envoyées à SUB OUT 1 Pistes envoyées à SUB OUT 2 All Tracks: □ Clear Prefader Postfader Effacer tous les réglages Réglage des pistes 1-8 sur préfader Option de commutation : • Bascule des pistes 1-8 en postfader • Bascule des pistes L/R en postfader • Bascule des pistes U1-U4 en postfader Conversion des signaux stéréo de piste d'entrée en signaux stéréo mid-side pour la sortie MENU : Return Signal pris préfader Signal pris postfader Off

À SAVOIR

Pressez pour faire défiler les options : Prefader → Postfader → Off.

NOTE

• Lorsqu'Audio Interface with Rec est réglé sur On, les pistes USB 1–4 peuvent être assignées.
• Les pistes 1 à 8 peuvent être réglées sur Prefader ou Postfader.
• Les pistes L/R ne peuvent être réglées que sur Postfader.
• Les pistes 1-8, L/R et USB1-4 ne peuvent pas être choisies en même temps. Sélectionner un type désélectionne l'autre.
• Lorsque l'écoute de contrôle stéréo Mid-Side est activée, le signal préfader des pistes est automatiquement envoyé aux sorties secondaires, piste impaire à gauche et piste paire à droite. Dans ce cas, le routage ne peut pas être changé manuellement.

5. Pressez MENU

Présentation du timecode

Le F8n peut recevoir et produire du timecode SMPTE.

Le timecode est l'ensemble des informations temporelles inscrites dans les données lors de l'enregistrement vidéo et audio. Il sert au montage vidéo, au contrôle d'autres appareils, et à la synchronisation audio et vidéo.

Emploi du timecode pour le montage

Si du timecode est enregistré à la fois dans les données audio et dans les données vidéo, il est facile de les aligner chronologiquement et de les synchroniser avec un logiciel de montage non linéaire.

À SAVOIR

Le F8n utilise un oscillateur de précision qui génère un timecode à haut degré d'exactitude (±0,2 ppm, soit approximativement 0,5 image par 24 heures).

Exemples de connexion

Les connexions suivantes sont possibles, selon l'équipement utilisé avec le F8n.

Synchronisation avec une caméra vidéo

Le F8n enregistre par l'entrée micro et transmet le timecode. Le F8n enregistre avec les données audio le timecode qu'il génère. Le timecode reçu par la caméra est enregistré avec les données vidéo.

Camera vidéo Timecode F8n Audio Micro

Entrée de timecode

Le timecode vient d'un générateur de timecode externe.

Le F8n et la caméra vidéo reçoivent tous deux le timecode et l'enregistrent respectivement avec les données audio et les données vidéo.

Le timecode entrant peut également être utilisé pour synchroniser l'horloge audio du F8n.

Réglage des fonctions de timecode

1.

Pressez

2.

Avec

sélectionnez

TIMECODE, et pressez

MENU META DATA (For Next Take) INPUT OUTPUT REC PLAY TIMECODE MENU : Return

3.

Avec

sélectionnez

Timecode, et pressez

TIMECODE Auto Rec Delay Time 0.0s Start Timecode MENU : Return

Timecode Mode: Int Free Run Timecode interne Bits utilisateur internes Timecode externe Bits utilisateur externes Bouton de recalage Jam Restart MENU : Return Cadence d'images du timecode interne Cadence d'images du timecode externe Bouton de redémarrage du timecode interne

Continuez avec l'une des procédures suivantes.

Réglage du mode....P.127

Arrêt de sortie du timecode à l'arrêt de l'enregistrement....P.128

Synchronisation de l'horloge audio sur un timecode externe....P.129

Activation automatique du timecode interne en l'absence de réception de timecode externe .....P.129

Réglages des bits utilisateur du timecode interne .....P.130

Réglage de la cadence d'images pour le timecode interne....P.131

Recalage du timecode interne....P.132

Redémarrage du timecode interne sur une valeur spécifiée....P.132

Réglage du mode

Les réglages de mode de timecode vous permettent de spécifier :

•Sile F8n génère le timecode ou en reçoit un de l'extérieur

- Si le timecode continue ou non de tourner quand vous n'enregistrez pas

4. Avec , sélectionnez Mode, et pressez .

Timecode Mode: Init Free Run Int TC: 00+20-16+12r Units:01 01 15 00 FPS-30ND Ext TC: 00+01-07-08r Units:00 00 00 00 FPS-30ND Jam Restart MENU : Return

5. Avec , sélectionnez Mode, et pressez .

Mode Int Free Run Int Auto Mute Off Ent Audio Clock Sync Off Ent Continuous OFF MENU : Return

6. Avec ○, sélectionnez le mode, et pressez ↑.

Mode Off ✓ Int Free Run Int Record Run Int RTC Run Ext Ext Auto Rec MENU : Return

Valeur de réglage	Explication
Off	Aucun timecode n'est écrit dans le fichier d'enregistrement.Le timecode n'est pas produit par la prise TIMECODE OUT.
Int Free Run	Le timecode interne est généré quel que soit le mode d'enregistrement.Le timecode interne peut être défini manuellement à l'aide des paramètres de menu suivants :MENU > TIMECODE > Timecode > JamMENU > TIMECODE > Timecode > RestartLe timecode est toujours produit par la prise TIMECODE OUT.
Int Record Run	Le timecode interne n'est généré qu'en enregistrement.Le timecode interne peut être défini manuellement à l'aide des paramètres de menu suivants :MENU > TIMECODE > Timecode > JamMENU > TIMECODE > Timecode > RestartAu changement de mode ou quand l'enregistrement s'arrête, le timecode interne s'arrête sur sa dernière valeur.
Int RTC Run	Le timecode interne est généré quel que soit le mode d'enregistrement.Dans les situations suivantes, le timecode interne se synchronise (recalage ou « jam ») sur l'horloge en temps réel (horloge interne) :Au démarrageQuand on change la date et l'heure de l'horloge en temps réel ( P.19)Quand on passe dans ce mode de timecodeLe timecode est toujours produit par la prise TIMECODE OUT.
Ext	Le timecode interne suit le timecode externe.Vous pouvez aussi activer la génération automatique de timecode interne en cas d'absence de timecode externe ( P. 129).

Réglage des fonctions de timecode (suite)

Arrêt de sortie du timecode à l'arrêt de l'enregistrement

Vous pouvez choisir si le timecode continue ou non de sortir par la prise TIMECODE OUT après arrêt de l'enregistrement.

4. Avec , sélectionnez Mode, et pressez ↑.

Timecode Mode: Int Free Run Int TC: 00+20+16+12r Ubits:01 01 15 00 FPS-30ND Ext TC: 00+01+07+08r Ubits:00 00 00 00 FPS-30ND Jam Restart MENU: Return

5. Avec , sélectionnez Int Auto Mute (coupure automatique du TC interne), et pressez ↑.

Mode Int Free Run Int Auto Mute Off Ext Audio Clock Sync Off Ext Continuous Off MENU : Return

6. Avec , sélectionnez On, et pressez ↑.

Init Auto Mute OFF ✓ On MENU : Return

NOTE

• Le timecode continuera d'être produit si l'enregistrement/lecture est mis en pause.
• Ce réglage n'est pas possible si Mode est réglé sur Off, Int Record Run, Ext ou Ext Auto Rec.

Synchronisation de l'horloge audio sur un timecode externe

1. Avec , sélectionnez Mode, et pressez

Timecode Mode: Int Free Run Int TC: 00+20+16+12r Ubits:01 01 15 00 FPS-30ND Ext TC: 00+01+07+08r Ubits:00 00 00 00 FPS-30ND Jam Restart MENU : Return

1. Avec , sélectionnez Ext Audio Clock Sync (synchro d'horloge audio sur TC externe), et pressez

Mode Exit Int Auto Mode Off Ext Audio Clock Sync Off Ext Continuous On MENU : Return

1. Avec, sélectionnez On, et pressez

Exit Audio Clock Sync Off ✓ On MENU : Return

NOTE

• Ce réglage n'est pas possible si Mode est réglé sur Off, Int Free Run, Int Record Run ou Int RTC Run.
• S'il n'y a pas de timecode externe, l'horloge audio interne est activée pour préserver la continuité.

Activation automatique du timecode interne en l'absence de réception de timecode externe

Vous pouvez activer la génération automatique de timecode interne pour préserver la continuité en cas d'absence de timecode externe

1. Avec , sélectionnez Mode, et pressez

Timecode Mode: Int Free Run Int TC: 00+20-16+12# Ubits-01 01 15 00 FPS:30ND Ext TC: 00+01-07+08# Ubits-00 00 00 00 FPS:30ND Jam Restart MENU : Return

1. Avec , sélectionnez Ext Continuous (substitution au TC externe) et pressez ↑

1. Avec , sélectionnez On, et pressez

Ext Continuous Off ✓ On MENU : Return

NOTE

- Ce réglage n'est pas possible si Mode est réglé sur Off, Int Free Run, Int Record Run ou Int RTC Run.

Réglage des fonctions de timecode (suite)

Réglages des bits utilisateur du timecode interne

Les bits utilisateur sont des données que vous pouvez choisir d'inclure dans le timecode. 8 chiffres (0 à 9) et lettres (A à F) peuvent être inclus. Les informations de date d'enregistrement, par exemple, peuvent être utiles lors du montage ultérieur.

Réglage du mode des bits utilisateur (Ubits)

1. Avec , sélectionnez Ubits (bits utilisateur), et pressez .

2. Avec , sélectionnez Mode, et pressez

Units Mode mm dd yy uu Edit MENU : Return

1. Avec ⏻, sélectionnez le mode, et pressez ↑.

Mode uu uu uu uu ✓ mm dd yy uu dd mm yy uu yy mm dd uu MENU : Return

Valeur de réglage	Explication
uu uu uu uu	Vous pouvez définir ces valeurs comme vous le voulez dans l'écran Edit.
mm dd yy uu	Le mois, le jour et l'année sont automatiquement saisis dans cet ordre en se référant au réglage de l'horloge en temps réel. Vous pouvez définir la valeur « uu » comme vous le voulez dans l'écran Edit.
dd mm yy uu	Le jour, le mois et l'année sont automatiquement saisis dans cet ordre en se référant au réglage de l'horloge en temps réel. Vous pouvez définir la valeur « uu » comme vous le voulez dans l'écran Edit.
yy mm dd uu	L'année, le mois et le jour sont automatiquement saisis dans cet ordre en se référant au réglage de l'horloge en temps réel. Vous pouvez définir la valeur « uu » comme vous le voulez dans l'écran Edit.

À SAVOIR

Seuls les bits « uu » peuvent être modifiés.

Réglage des bits utilisateur (Ubits)

1. Avec , sélectionnez Ubits (bits utilisateur), et pressez

2. Avec , sélectionnez Edit (modifier), et pressez

Units Mode mm old yy uu Edit MENU : Return

6. Modifiez la valeur.

- Opérations d'édition Déplacer le curseur ou changer la valeur : tournez Sélectionner le paramètre à changer : pressez

Edit mm dd yy uu 01 01 15 00 Enter MENU : Cancel

À SAVOIR

Les bits utilisateur ne peuvent être composés que de chiffres de 0 à 9 et de lettres de A à F.

7. Lorsque vous avez fini ce réglage,

utilisez ○ pour sélectionner Enter, et pressez ↑

Edit mm dd yy uu 01 07 15 00 Enter MENU : Cancel

Réglage de la cadence d'images pour le timecode interne

4. Avec , sélectionnez FPS

(images par seconde), et pressez

Timecode Mode: Int Free Run Int TC: 00+01+25+18r Units:01 01 15 00 Ext TC: 00+03+38+23r Units:00 00 00 00 FPS-3UND Jam Restart MENU : Return

5. Avec , sélectionnez la cadence d'images, et pressez

FPS 23.976ND 24ND 25ND 29.97ND 29.97D ✓ 30ND MENU : Return

Valeur de réglage	Explication
23.976ND	C'est la cadence d'images la plus couramment utilisée avec les caméras HD et autres enregistrements vidéo haute définition. Elle est 0,1 % plus lente que le temps réel.
24ND	C'est la cadence d'images standard pour l'enregistrement de film. Elle est également utilisée avec les caméras HD.
25ND	C'est la cadence d'images pour la vidéo PAL. Elle sert en vidéo PAL, qui est utilisée en Europe et dans d'autres régions.
29.97ND	C'est la cadence d'images utilisée pour la vidéo couleur NTSC et les caméras HD. Elle est 0,1 % plus lente que le temps réel. Elle sert à la vidéo NTSC, qui est utilisée au Japon, aux États-Unis et dans d'autres pays.
29.97D	Il s'agit d'une cadence d'images adaptée qui fait appel au saut d'images pour faire correspondre le NTSC avec le temps réel. Elle est utilisée pour la vidéo dans les diffusions qui nécessitent une correspondance avec les images du temps réel.
30ND	Cette cadence est utilisée pour synchroniser le son avec un film qui est transféré en vidéo NTSC. C'est la cadence standard employée pour la télévision noir et blanc au Japon, aux États-Unis et dans d'autres pays.
30D	Cette cadence est utilisée pour des applications spéciales. Elle synchronise le son avec un film qui est transféré en NTSC à une cadence de 29,97 i/s « drop frame ». Elle est 0,1 % plus rapide que le temps réel.

NOTE

Des cadences d'images identiques doivent être réglées à l'avance sur tous les appareils vidéo et audio connectés.

Réglage des fonctions de timecode (suite)

Recalage du timecode interne

Le timecode reçu par la prise TIMECODE IN est utilisé pour régler le timecode interne.

4. Avec , sélectionnez Jam (recaler), et pressez .

Timecode Mode: Int Free Run Int TC: 00+01-21+24# Ubits-01 01 15 00 FPS:30ND Ext TC: 00+03-34+29# Ubits-E0 00 00 00 FPS:30ND Jam Restart MENU : Return

Redémarrage du timecode interne sur une valeur spécifiée

4. Avec , sélectionnez Restart (redémarrer), et pressez ↑.

Timecode Mode: Int Free Run Int TC: 00+01+33+24r Units:01 01 15 00 FPS-30ND Ext TC: 00+03+46+29r Units:80 00 00 00 FPS-30ND Jam Restart MENU : Return

5. Choisissez la valeur de

redémarrage.

■ Opérations d'édition

Déplacer le curseur

ou changer la

valeur : tournez

Sélectionner

le paramètre à

changer: pressez

Restart Int TC: 00* 00 * 12* 22* Restart Time: 00* 00* 00* 00* Restart MENU : Return

6. Avec , sélectionnez

Restart (redémarrer), et

Restart Int TC: 00s 00 s 24s 22r Restart Time: 00s 00s 00s 00r Restart MENU : Return

Réglage du retard d'enregistrement automatisé par timecode (Auto Rec Delay Time)

En cas de réglage pour enregistrer automatiquement à réception d'un timecode externe, une partie d'enregistrement inutile peut être créée durant un bref laps de temps lorsque le timecode externe est reçu. Afin d'éviter cela, vous pouvez définir le temps qu'attendra l'enregistrement pour commencer après réception du timecode.

1. Pressez MENU.

2. Avec , sélectionnez TIMECODE, et pressez

MENU META DATA (for Next Take) INPUT OUTPUT REC PLAY TIMECODE MENU : Return

4. Avec , réglez la durée, et pressez MENU.

Auto Rec. Delay Time 0.0x MENU : Return

À SAVOIR Le réglage peut aller de 0,0 à 8,0 s.

3. Avec ⚙, sélectionnez Auto Rec Delay Time (retard d'enregistrement automatique), et pressez ↑.

TIMECODE Timecode Auto Rec Delay Time 0.0s Start Timecode MENU : Return

Réglage d'initialisation du timecode utilisé au démarrage (Start Timecode)

Comme le timecode interne s'arrête quand on éteint le F8n, il est automatiquement initialisé (recalé) au démarrage. Vous pouvez choisir la valeur de recalage utilisée alors.

1.

Pressez

2.

Avec

TIMECODE, et pressez

MENU META DATA (for Next Take) INPUT OUTPUT REC PLAY TIMECODE MENU : Return

3.

Avec

Timecode (timecode de

démarrage), et pressez

▶ Continuez avec l'une des procédures suivantes.

Réglage du mode d'initialisation du timecode au démarrage....P.134 Correction des erreurs de timecode après extinction...P.135

Réglage du mode d'initialisation du timecode au démarrage

4.

Avec

et pressez

Mode,

Start Timecode Mode RTC RTC Timecode Calibration MENU : Return

5.

Avec

dont le timecode s'initialise,

et pressez

Mode Restart Time ✓ RTC MENU : Return

Valeur de réglage	Explication
Restart Time	Lorsque le F8n démarre, la valeur spécifiée avec Restart (→ P.132) est utilisée pour recaler le timecode interne.
RTC	Lorsque le F8n démarre, le timecode qu'il avait au moment de son extinction est restauré, additionné du temps qui s'est écoulé selon les valeurs de Date/Time (RTC) (→ p.19).Comme l'horloge en temps réel (RTC) est moins précise que le timecode interne, des divergences surviendront.

Correction des erreurs de timecode après extinction

Quand le mode de redémarrage de timecode est réglé sur RTC, éteindre l'appareil réduit la précision du timecode, mais cette fonction peut servir à l'améliorer jusqu'à une valeur proche de 0,2 ppm après extinction.

4.

RTC

(étalonnage du timecode), et

pressez

Start Timecode Mode RTC RTC Timecode Calibration MENU : Return

5.

Recalibrate (ré-étalonner), et

7. L'étalonnage est terminé.

RTC Timecode Calibration Complete! 2:00:00 / 2:00:00 MENU : Return

8. Pour annuler l'étalonnage,

pressez MENU, et utilisez pour sélectionner Yes (oui), et pressez ↑.

• LeF8n étalonné en sortie d'usine.
- Après étalonnage, le résultat est conservé.
- Si le F8 est déplacé et utilisé dans un endroit extrêmement chaud ou froid, la précision du timecode peut légèrement changer après extinction. Dans ce cas, nous recommandons un nouvel étalonnage.
- L'étalonnage n'est pas possible si Audio Interface with Rec est réglé sur On.
- L'étalonnage n'est possible que si Start Timecode Mode est réglé sur RTC.
• L'étalonnage n'est pas possible si un FBC-8 connecté.

Présentation du micro slate et de la tonalité slate

Lors de l'enregistrement avec le F8, nous pouvez ajouter des commentaires audio décrivant par exemple la scène filmée ou le montage envisagé. Vous pouvez également enregistrer des tonalités slate qui peuvent servir à la synchronisation avec la vidéo.

Le F8n possède un micro slate pour enregistrer vos commentaires et peut produire une tonalité de fréquence variable.

À SAVOIR

« Slate » est le nom anglais (signifiant ardoise) du clap de cinéma utilisé en enregistrement vidéo.

NOTE

• Le micro slate et la tonalité slate ne peuvent pas être utilisés en même temps.
• Le micro slate et la tonalité slate ne peuvent pas être utilisés au cours de la lecture de fichier audio.

Enregistrement avec le micro slate (Slate Mic)

Vous pouvez utiliser le micro slate intégré pour enregistrer des commentaires et conserver des notes sur les prises enregistrées.

1. Pressez MENU.

2. Avec , sélectionnez SLATE, et pressez

INPUT OUTPUT REC PLAY TIMECODE SLATE MENU : Return

3. Avec , sélectionnez Slate Mic (micro slate), et pressez

SLATE Skate Mic Skate Tone MENU : Return

Réglage du volume

4. Avec ⬆, sélectionnez Level (niveau), et pressez ⬆.

Slate Mic Level +0dB Routing On/Off On MENU : Return

5. Avec , réglez le niveau, puis pressez MENU.

Level OK 0dB MENU : Return

À SAVOIR Le réglage peut aller de 0 à 24 dB.

▶ Continuez avec l'une des procédures suivantes. Réglage du volume....P.137 Configuration du routage....P.138 Enregistrement....P.139 Désactivation du micro slate....P.139

Enregistrement avec le micro slate (Slate Mic) (suite)

Configuration du routage

Choisissez la destination du signal du micro slate.

4.

Avec

sélectionnez

Routing (routage), et pressez

State Mic Level +0dB Routing On/Off On MENU : Return

5.

sélectionnez les pistes/sorties où envoyer

le signal du micro, et pressez ↗.

Slate Mic Routing 1 2 3 4 5 6 7 8 Mic→☑ ☑ ☑ ☑ ☑ ☑ ☑ L R M1 M2 S1 S2 All Tracks: □ Clear ———— ☑ Postfader ———— MENU : Return

Effacer tous les réglages Tout régler sur postfader

Signal pris postfader Off

NOTE

Le routage vers les pistes 1-8 n'est pas possible quand le F8n fonctionne comme interface audio (mode Stereo Mix).

À SAVOIR

Pressez

pour alterner entre Postfader et Off.

6.

Pressez

Enregistrement

1. Pressez pour lancer l'enregistrement.
2. Poussez à gauche vers le symbole de micro et relâchez.
3. Pour désactiver le micro slate, poussez à nouveau à gauche vers le symbole de micro et relâchez.

NOTE

• En cours d'utilisation du micro slate, les autres signaux entrant dans les pistes auxquelles il est envoyé sont coupés.
• Le signal de micro slate est toujours envoyé aux canaux G/D du casque quels que soient les autres réglages de routage.
• Les faders MAIN OUT 1/2 et SUB OUT 1/2 n'affectent pas les niveaux du micro slate et de la tonalité slate.

À SAVOIR

Si vous poussez à gauche vers le symbole de micro et le maintenez ainsi au moins deux secondes, le micro slate reste activé tant que vous ne relâchez pas ce commutateur.

Désactivation du micro slate

Vous pouvez régler le micro slate pour qu'il ne soit pas activé au cas où serait accidentellement poussé à gauche vers le symbole de micro.

1. Avec , sélectionnez On/ Off, et pressez

State Mic Level +0dB Routing On/Off On MENU : Return

1. Avec , sélectionnez Off (Lock) (désactivation verrouillée), et pressez

On/Off ✓ Off (Lock) On MENU : Return

Enregistrement d'une tonalité slate (Slate Tone)

En ajoutant une tonalité slate lorsque l'enregistrement commence, il sera plus facile d'aligner l'audio sur la vidéo au montage. Vous pouvez également utiliser une tonalité slate pour étalonner les niveaux avec l'équipement connecté.

1.

Pressez

2.

Avec

SLATE, et pressez

INPUT OUTPUT REC PLAY TIMECODE SLATE MENU : Return

3.

Avec

Tone (tonalité slate), et

pressez

Slate

SLATE Slate Mic Slate Tone MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Réglage du volume....P.140

Réglage de la fréquence ......P.141

Configuration du routage....P.141

Enregistrement....P.142

Désactivation de la tonalité slate....P.143

Réglage du volume

4.

Avec , sélectionnez Level

(niveau), et pressez ↗.

Slate Tone Level -20dBFS Frequency 1000Hz Routing On/Off On MENU : Return

5.

Avec , réglez le niveau,

puis pressez MENU.

Level -20uBFS MENU : Return

À SAVOIR

Le réglage peut aller de -20 à 0 dB FS.

Réglage de la fréquence

1. Avec , sélectionnez

Frequency (fréquence), et

Slate Tone Level -20dBFS Frequency 1000Hz Routing On/Off On MENU : Return

1. Avec , réglez la

fréquence, puis pressez MENU.

Frequency 100kHz MENU : Return

À SAVOIR

Le réglage peut aller de 100 à 10 000 Hz.

Configuration du routage

Choisissez la destination de la tonalité slate.

1. Avec , sélectionnez

Routing (routage), et pressez

State Tone Level -20dBFS Frequency 1000Hz Routing On/Off On MENU : Return

1. Avec , sélectionnez les pistes/sorties où envoyer

la tonalité slate, et pressez

Slate Tone Routing 1 2 3 4 5 6 7 8 Tone→☑ ☑ ☑ ☑ ☑ ☑ ☑ L R M1 M2 S1 S2 All Tracks: □ Clear —— Effacer tous les réglages ☑ Postfader —— Tout régier sur postfader MENU : Return

NOTE

Le routage vers les pistes 1-8 n'est pas possible quand le F8n fonctionne comme interface audio (mode Stereo Mix).

Enregistrement d'une tonalité slate (Slate Tone) (suite)

À SAVOIR

Pressez pour alterner entre Postfader et Off.

6.

Pressez

Enregistrement

1. Pressez pour lancer l'enregistrement.

2. Poussez à droite du côté du symbole de tonalité et relâchez.

NOTE

• En cours d'utilisation de la tonalité slate, les autres signaux entrant dans les pistes auxquelles elle est envoyée sont coupés.
• Le signal de tonalité slate sort toujours par les canaux G/D du casque quels que soient les autres réglages de routage.
• Les faders MAIN OUT 1/2 et SUB OUT 1/2 n'affectent pas les niveaux du micro slate et de la tonalité slate.

À SAVOIR

Si vous poussez → à droite vers le symbole de tonalité et le maintenez ainsi au moins une seconde, la tonalité slate reste activée tant que vous ne poussez pas à nouveau ce commutateur du côté du symbole de tonalité.

Désactivation de la tonalité slate

Vous pouvez régler la tonalité slate pour que ne l'active pas au cas où il serait accidentellement poussé à droite vers le symbole de tonalité.

4.

Avec , sélectionnez On/ Off, et pressez

Avec , sélectionnez Off (Lock) (désactivation verrouillée), et pressez ↑

On/Off ✓ Off (Lock) On MENU : Return

Échange de données avec un ordinateur (SD Card Reader)

En connectant le F8n à un ordinateur, vous pouvez vérifier et copier des données sur des cartes SD.

Branchement à un ordinateur

1.

Pressez

2.

Avec ○, sélectionnez USB, et pressez ↑.

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

3.

Avec ( ), sélectionnez SD

Card Reader (lecteur de carte SD), et pressez

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

4.

Branchez le F8 ordinateur avec un câble USB.

• Les systèmes d'exploitation suivants sont pris en charge :
  Windows : Windows 7 ou plus récent
  Mac OS : Mac OS X (10.8 ou ultérieur)
• LeF8nne peut pas être alimenté par le bus USB. Utilisez les piles internes, l'adaptateur secteur dédié ou un bloc d'alimentation CC externe pour l'alimenter.

À SAVOIR

Quand le F8n est connecté à un ordinateur, les cartes SD chargées dans les lecteurs 1 et 2 sont détectées comme des cartes SD distinctes.

Déconnexion

1. Éjectez-le sur l'ordinateur.

Windows : sélectionnez F dans l'icône « Retirer le périphérique en toute sécurité et éjecter le média » en bas de l'écran de l'ordinateur.

Mac OS : faites glisser l'icône du F8h corbeille.

NOTE

Suivez toujours les procédures correctes de déconnexion de l'ordinateur avant de débrancher le câble USB.

2. Débranchez le câble entre l'ordinateur et le F8n

pressez MENU.

Emploi comme interface audio (Audio Interface)

Les signaux reçus par le F8n peuvent être directement envoyés dans un ordinateur ou un appareil iOS, et les signaux lus venant d'un ordinateur ou d'un appareil iOS peuvent sortir par le F8n.

Branchement à un ordinateur ou à un appareil iOS

1. Pressez MENU.

2. Avec , sélectionnez USB, et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

3. Avec ⏻, sélectionnez Audio Interface (interface audio), et pressez ⏻.

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec Off MENU : Return

4. Avec , sélectionnez le mode et l'appareil connecté, et pressez

Audio Interface Stereo Mix (PC/Mac) Stereo Mix (Pad) Multi Track (PC/Mac) MENU : Return

Valeur de réglage	Explication
Stereo Mix(PC/Mac)	Mode de connexion à 2 entrées/2 sorties pour Mac/Windows envoyant les pistes 1-8 comme un mixage stéréo.
Stereo Mix(iPad)	Mode de connexion à 2 entrées/2 sorties pour appareils iOS envoyant les pistes 1-8 comme un mixage stéréo.
MultiTrack(PC/Mac)	Mode de connexion à 8 entrées/4 sorties pour Mac/Windows envoyant séparément les pistes 1-8 (ne peut pas être utilisé avec un appareil iOS).Un pilote est nécessaire pour l'emploi sous Windows.Téléchargez ce pilote sur le site web ZOOM (www.zoom.co.jp/).

5. Utilisez un câble USB pour brancher le F8n

l'ordinateur ou à un appareil iOS.

• La connexion à un appareil iOS nécessite un adaptateur pour appareil photo Lightning vers USB.
• LeF8n ne peut pas être alimenté par le bus USB. Utilisez les piles internes, l'adaptateur secteur dédié ou un bloc d'alimentation CC externe pour l'alimenter.
• Lorsque le F8 est utilisé comme interface audio et que la fréquence d'échantillonnage est réglée sur 44,1/48 kHz, la latence augmente de 2 ms. Lors de l'écoute de contrôle en temps réel des sons enregistrés avec un micro, une latence accrue peut causer des interférences entre le son transmis par voie aérienne depuis la source et le son écouté retardé, rendant ainsi difficile l'écoute précise des sons.

Déconnexion

1. Pressez MENU
2. Avec ⬆, sélectionnez Exit (quitter), et pressez ⬆.
3. Avec , sélectionnez Yes (oui), et pressez .
4. Débranchez le câble entre l'ordinateur ou l'appareil iOS et le F8n.

MENU INPUT OUTPUT LOOP BACK SLATE EXIT OFF MENU : Return

EXIT Exit Audio Interface Mode. Are you sure? Yes No MENU : Return

Utilisation simultanée comme enregistreur sur carte SD et interface audio (Audio Interface with Rec)

En plus des deux cartes SD, un ordinateur peut également être utilisé pour l'enregistrement de secours.

Connexion

1. Pressez MENU

2. Avec ⚙, sélectionnez USB, et pressez ⚙.

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

3. Avec , sélectionnez Audio Interface with Rec (sortie audio par USB), et pressez .

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec Off MENU : Return

4. Avec , sélectionnez On, et pressez .

Audio Interface with Rec Off ✓ On MENU : Return

5. Utilisez un câble USB pour brancher le f8n l'ordinateur.

Utilisation simultanée comme enregistreur sur carte SD et interface audio (Audio Interface with Rec) (suite)

NOTE

• LeF8n ne peut pas être alimenté par le bus USB. Utilisez les piles internes, l'adaptateur secteur dédié ou un bloc d'alimentation CC externe pour l'alimenter.
• Audio Interface with Rec ne peut pas être utilisé avec les réglages et fonctions suivants.
• Fréquence d'échantillonnage autre que 44,1/48 kHz.
• Lecteur de carte SD (→ P.144)
• Interface audio (→ P.145)
  -F(RC-82)
• Un pilote est nécessaire pour l'emploi sous Windows. Téléchargez ce pilote sur le site web ZOOM (www.zoom.co.jp/).
• Lorsqu'Audio Interface with Rec est réglé sur On, la fréquence d'échantillonnage ne peut pas être modifiée.
• Lorsqu'Audio Interface with Rec est réglé sur On, les fichiers dont la fréquence d'échantillonnage diffère de celle du F8n peuvent pas être lus.
• Réglez la source d'entrée sur USB1-4 (→ P.80) ou réglez USB1-4 sur le routage de sortie (→ P.109, 122, 123) pour contrôler le son lu par l'ordinateur (→ P.80).
• Lorsqu'Audio Interface with Rec est réglé sur On, la latence du F8n augmente de 2 ms. Lors de l'écoute de contrôle en temps réel des sons enregistrés avec un micro, une latence accrue peut causer des interférences entre le son transmis par voie aérienne depuis la source et le son écouté retardé, rendant ainsi difficile l'écoute précise des sons.

Déconnexion

1. Pressez MENU

2. Avec ⏻, sélectionnez Off, et pressez ↑.

Audio Interface with Rec ✓ Off On MENU : Return

3. Débranchez le câble entre l'ordinateur et le F8n

Schémas synoptiques de l'interface audio

Stereo Mix (mixage stéréo)

Schémas synoptiques de l'interface audio (suite)

Multi Track (multipiste)

Réglages de l'interface audio

Les réglages suivants peuvent être faits lorsque vous utilisez le F8n comme une interface audio. Voir les pages correspondantes pour plus de détails sur le fonctionnement.

Réglage de renvoi à l'ordinateur (Stereo Mix uniquement)

Cette fonction appelée Loop Back permet aux sons lus depuis l'ordinateur ou l'appareil iOS d'être mixés avec les entrées du F8n et renvoyés vers l'ordinateur ou l'appareil iOS.

Vous pouvez l'utiliser par exemple pour ajouter une voix off à la musique lue depuis l'ordinateur et enregistrer le mixage des deux ou le diffuser depuis l'ordinateur.

1. Pressez MENU.

2. Avec , sélectionnez LOOP BACK (renvoi), et pressez

INPUT OUTPUT LOOP BACK On SLATE EXIT MENU : Return

3. Avec , sélectionnez On, et pressez

LOOP BACK Off ✓ On MENU : Return

Mixage des entrées

Vous pouvez régler la balance de mixage des signaux entrants envoyés à l'ordinateur ou à l'appareil iOS. En mode Multi-track (multipiste), les entrées individuelles sont envoyées. En mode Stereo Mix, le signal stéréo mixé est envoyé.

1. Ouvrez le mélangeur en écran d'accueil (→ P.11).

USB AUDIO INTERFACE 1 2 3 4 5 6 7 8 L/R Stereo Mix Mode 44 kHz

2. Réglez les valeurs de paramètre.

Voir « Réglage de la balance d'écoute des signaux entrants » (→P.75) pour la façon de changer les réglages.

Emploi d'un FROM me contrôleur (Connect)

En connectant un FRC-8 au F8n, vous pouvez vous en servir par exemple pour faire les réglages de gain d'entrée, de fader et de panoramique.

1. Pressez MENU

1. Avec , sélectionnez USB, et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

1. Avec , sélectionnez FRC-8, et pressez

USB SD Card Reader Audio Interface FIG-8 Audio Interface with Rec OFF MENU : Return

1. Avec, sélectionne z Connect (connector), et pressez

FRC-8 Connect User Key Knob/Fader Mode Absolute Power Source Keyboard Type US USB Bus Power Not Supply MENU : Return

1. Utilisez un câble USB pour brancher le Fán FRC-8.

2. Mettez le FRC-8

NOTE

Pour déconnecter le FRC-8, sélectionnez « Disconnect » (déconnecter) avant de débrancher le câble USB.

Réglage du type de clavier connecté au F(RKeyboard Type)

Un clavier d'ordinateur peut être connecté au FRC-8 pour pouvoir d'utiliser. Indiquez le type de clavier d'ordinateur connecté au FRC-8 pour pouvoir d'utiliser.

1. Pressez MENU

2. Avec , sélectionnez USB, et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

1. Avec , sélectionnez FRC-8, et pressez

USB SD Card Reader Audio Inter Face FRC-8 Audio Inter Face with Rec Off MENU : Return

1. Avec , sélectionnez Keyboard Type (type de clavier), et pressez
2. Avec , sélectionnez le type, et pressez

Valeur de réglage Explication

US Pour l'emploi de claviers anglais.

JP Pour l'emploi de claviers japonais.

Réglage du fonctionnement des faders et boutons du FR(geb/Fader Mode)

Il est possible de régler le fonctionnement des faders et commandes TRIM/PAN du quand leurs positions diffèrent des valeurs voulues par les paramètres.

1.

Pressez

2.

Avec ( ), sélectionnez

USB,et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

3.

Avec , sélectionnez FRC-8,

et pressez

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

4.

Avec , sélectionnez Knob/

Fader Mode, et pressez

FRC-8 Disconnect User Key Kneto/Fader Mode Absolute Power Source Keyboard Type US USB Bus Power Supply to FRC-8 MENU : Return

5.

Avec ○, sélectionnez le fonctionnement des faders et boutons du FRC-8, et pressez ↑.

Knob/Fader Mode ✓ Absolute Safety MENU : Return

Valeur de réglage	Explication
Absolute	Quand on bouge un bouton ou un fader, le paramètre prend la valeur voulue par la position de ce bouton ou fader.
Safety	Quand on bouge un bouton ou un fader, le paramètre ne change qu'une fois sa valeur atteinte par le bouton ou le fader.

NOTE

Il n'est pas possible de changer le fonctionnement du volume du casque du FRC-8.

Réglage des touches assignables pour le FRO (Key)

Vous pouvez affecter des fonctions aux touches assignables (User Key) du FRC-8

1. Pressez MENU.

2. Avec , sélectionnez USB, et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

1. Avec , sélectionnez FRC-8, et pressez

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

1. Avec ⬆, sélectionnez User Key (touche assignable) et pressez ⬆.

1. Avec , sélectionnez la touche à laquelle assigner une fonction et pressez
2. Avec , sélectionnez la fonction à assigner et pressez

User Key User 1 Slate Tone User 2 Mark User 3 Clear Clip Indicator MENU : Return

Valeur de réglage	Explication
None Aucune fonction n'est assignée.
Slate Mic Activer et désactiver le micro slate.
Slate Tone Lancer et interrompre la tonalité slate.
Mark	Ajouter des marqueurs aux prises de format WAV durant l'enregistrement et la lecture.
Set Trim Link Ouvrir l'écran MENU > INPUT > Trim Link.
Hold	Désactiver les touches choisies avec « Key Hold Target ».
Clear Clip Indicator	Effacer les témoins d'écrêtage des indicateurs de niveau.
Circled Marquer	la prise actuellement sélectionnée.

Réglage de l'alimentation utilisée par le FR (Power Source)

Indiquez la tension seuil de coupure de l'alimentation CC, la tension nominale et le type des piles afin que la charge restante puisse être affichée avec précision. Dans cette page de menu, vous pouvez vérifier la tension de chaque alimentation et la charge des piles.

1.

Pressez

2.

Avec , sélectionnez USB, et pressez .

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

3.

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

4.

Avec ○, sélectionnez Power Source (source d'alimentation), et pressez ↗.

Les réglages d'alimentation pour le FRO-10s mêmes que pour le F8n. Voir « Réglage de la source d'alimentation utilisée (Power Source) » (→ P.22).

NOTE

Lorsque plusieurs sources d'alimentation sont connectées, elles sont utilisées dans l'ordre de priorité suivant.

1. Alimentation CC externe (Ext DC)
2. Alimentation par le bus USB (fournie par le F8n)
3. Piles AA (Int AA)

La tension fournie par chaque alimentation est affichée à l'écran.

Alimentation du FR-0e bus USB (USB Bus Power)

Le F8n peut fournir une alimentation au FRC-8 australer de son bus USB.

1. Pressez MENU

1. Avec , sélectionnez USB, et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

1. Avec , sélectionnez FRC-8, et pressez

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

1. Avec , sélectionnez USB Bus Power (alimentation par le bus USB), et pressez

1. Avec , sélectionnez Supply to FRC-8 (alimenter le FRC-8), et pressez ↑.

Lorsque le F8n fournit une alimentation par le bus, ne connectez pas un autre appareil que le FRC-8 USB. Vous risqueriez d'endommager le F8n'appareil connecté.

Réglage de la luminosité des LED du FREEBrightness)

Vous pouvez régler la luminosité des LED du FRC-8

1.

Pressez

2.

Avec ○, sélectionnez USB, et pressez ↑.

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

3.

Avec ○, sélectionnez FRC-8, et pressez .

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

4.

Avec ○, sélectionnez LED Brightness (luminosité des LED), et pressez ↑.

luminosité, et pressez MENU.

LED Brightness 60 MENU : Return

À SAVOIR

Cela peut aller de 5 à 100.

Mise à jour du firmware du FRC-8

Vous pouvez vérifier la version du firmware du FRC18 et faire la mise à jour avec la toute dernière version. Le fichier de mise à jour le plus récent peut être téléchargé depuis le site web de ZOOM (www.zoom.co.jp).

1. Consultez « Emploi d'un FBC-8 domine contrôleur

(Connect) » (→P.152), et connectez leF8n et le FRC-8

NOTE

La mise à jour n'est pas possible si la charge des piles ou de l'alimentation CC est faible. Dans ce cas, remplacez les piles par des neuves ou utilisez une alimentation CC chargée.

1. Copiez le fichier de mise à jour dans le répertoire racine d'une carte SD.
2. Insérez la carte SD dans le lecteur de carte SD 1.

NOTE

Si une carte SD est chargée dans le lecteur de carte SD 2, éjectez-la.

1. Pressez MENU

2. Avec , sélectionnez USB, et pressez

MENU PLAY TIMECODE SLATE SYSTEM SD CARD USB MENU : Return

1. Avec , sélectionnez FRC-8, et pressez

USB SD Card Reader Audio Interface FRC-8 Audio Interface with Rec OFF MENU : Return

▶ Continuez avec l'une des procédures suivantes. Vérification de la version du firmware....P.160 Mise à jour du firmware....P.160

Mise à jour du firmware du F(RG)8

Vérification de la version du firmware

7.

, sélectionnez

Firmware Version (version du firmware), et pressez

FRC-8 Knob/Fader Mode Absolute Power Source Keyboard Type US USB Bus Power Supply to FRC-8 LED Brightness 60 Firmware Version MENU : Return Firmware Version System Version : 1.00 Boot Version : 1.00 MENU : Return

Mise à jour du firmware

7.

Avec ○, sélectionnez Update Firmware (mise à jour du firmware), et pressez ↑.

FRC-8 Power Source Keyboard Type USB Bus Power LED Brightness Firmware Version Update Firmware US 60 MENU : Return

8.

Avec ○, sélectionnez Yes (oui), et pressez ↑.

N'éteignez pas l'unité, ne retirez pas la carte SD et ne débranchez pas le câble USB durant une mise à jour. Cela pourrait rendre le FRC-8 inutilisable car incapable de démarrer.

9.

Une fois la mise à jour terminée, éteignez le FRC-8.

Réglage du mode d'affichage du timecode (Home Timecode Display Size)

Vous pouvez changer la taille du timecode affiché en écran d'accueil.

1. Pressez MENU.

2. Avec ⬤, sélectionnez SYSTEM (système), et pressez ↑.

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3. Avec ⚙, sélectionnez Home Timecode Display Size (taille du timecode en écran d'accueil), et pressez ⚠.

SYSTEM Date/Time (RTC) Power Source Auto Power Off On Home Timecode Display Size Small Level Meter LED Brightness 100 MENU : Return

4. Avec , sélectionnez la taille, et pressez

Home Timecode Display Size ✓ Small Big MENU : Return

Valeur de réglage	Explication
Small	Le timecode est petit et le compteur de temps est grand.
Big	Le timecode est grand et le compteur de temps est petit.

Réglage d'aspect des indicateurs de niveau (Level Meter)

Vous pouvez choisir l'aspect des indicateurs de niveau à l'écran.

1.

Pressez

MENU

2.

Avec ( ), sélectionnez

SYSTEM

(système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3.

Avec

sélectionnez

Level

Meter (indicateur de niveau),

et pressez

SYSTEM Date/Time (RTC) Power Source Auto Power Off On Home Timecode Display Size Small Level Meter LED Brightness 100 MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Réglage du type....P.162

Réglage de la durée de maintien de crête....P.163

Réglage de résolution des indicateurs de niveau.....P.164

Sélection des indicateurs de niveau de piste

affichés en écran d'accueil....P.164

Affichage des noms de piste sur les indicateurs de niveau....P.165 Réglage du niveau de référence pour les indicateurs de niveau....P.165

Réglage du type

Vous pouvez choisir que les indicateurs de niveau soient du type VU-mètres (VU Only), crête-mètres (Peak Only) ou les deux (Peak + VU).

4.

Avec , sélectionnez Type,

et pressez

Level Meter Type Peak Only Peak Hold Time 2sec Resolution Segment Level Meter View Track Name View Off Reference Level Normal Level MENU : Return

5.

Avec ( ), sélectionnez le

type, et pressez

Valeur de réglage	Explication
Peak Only	Le véritable niveau crête du signal (en dB FS) est affiché.
Peak + VU	Les deux niveaux, VU et crête, s'affichent simultanément.Dans ce mode, les barres fonctionnent comme un VU-mètre sauf celle la plus à droite, qui indique le niveau crête.
VU Only	Ce style d'affichage est proche de l'audition humaine.

Réglage de la durée de maintien de crête

4.

Avec ○, sélectionnez Peak Hold Time (durée de maintien de crête), et pressez ↑.

Level Meter Type Peak Only Peak Hold Time 2sec Resolution Segment Level Meter View Track Name View Off Reference Level Normal Level MENU: Return

5.

Avec , réglez la durée de maintien de crête, et pressez

Peak Hold Time Off 1sec 2sec ✓ 3sec 4sec 5sec MENU : Return

Réglage d'aspect des indicateurs de niveau (Level Meter) (suite)

Réglage de résolution des indicateurs de niveau

1. Avec , sélectionnez

Resolution (résolution), et

Level Meter Type Peak Only Peak Hold Time 2sec Resolution Segment Level Meter View Track Name View Off Reference Level Normal Level MENU : Return

1. Avec , sélectionnez la résolution, et pressez

Resolution ✓ Segment Solid MENU : Return

Valeur de réglage	Explication
Segment	(représenté ici en mode VU Only)
Solid	(représenté ici en mode VU Only)

Sélection des indicateurs de niveau de piste affichés en écran d'accueil

Vous pouvez choisir les pistes à afficher en écran d'accueil.

1. Avec , sélectionnez Level Meter View (affichage des indicateurs de niveau), puis View1 – View4 (vues 1 à 4), et

Level Meter View View1 View2 View3 View4 MENU : Return

1. Avec ⏻, sélectionnez les pistes à afficher, et pressez

Plusieurs pistes peuvent être affichées. Il est également possible de n'afficher aucune piste. Si aucune des cases n'est cochée, aucun indicateur de niveau de piste n'apparaît en écran d'accueil.

1. Pressez MENU

Affichage des noms de piste sur les indicateurs de niveau

4. Avec ⬆, sélectionnez Track Name View (affichage des noms de piste), et pressez ↑.

Level Meter Type Peak Only Peak Hold Time 2sec Resolution Segment Level Meter View Track Name View OFF Reference Level Normal Level MENU : Return

5. Avec , sélectionnez On, et pressez .

Track Name View Off ✓ On MENU : Return

Valeur de réglage	Explication
Off	Les noms de piste ne sont pas affichés sur les indicateurs de niveau.
On	Les noms de piste définis avec le paramètre « Track Name » (→P. 48) sont affichés sur les indicateurs de niveau.

Réglage du niveau de référence pour les indicateurs de niveau

4. Avec , sélectionnez Reference Level (niveau de référence), et pressez ↑.

Level Meter Type Peak Only Peak Hold Time 2sec Resolution Segment Level Meter View Track Name View Off Reference Level Normal Level MENU : Return

5. Avec , sélectionnez le réglage de niveau de référence voulu, et pressez ↑.

Reference Level ✓ Normal Level Low Level MENU : Return

Réglage d'aspect des indicateurs de niveau (Level Meter) (suite)

Valeur de réglage	Explication
	Lorsque l'indicateur de niveau est réglé sur le type Peak Only	Lorsque l'indicateur de niveau est réglé sur le type Peak + VU ou VU Only
Normal Level	Le centre de l'indicateur de niveau correspond à -12 dB FS. Les niveaux supérieurs à -12 dB FS sont bien lisibles.	Le centre de l'indicateur de niveau correspond à 0 VU (-20 dB FS). Les niveaux supérieurs à 0 VU (-20 dB FS) sont bien lisibles.
Low Level	Le centre de l'indicateur de niveau correspond à -20 dB FS. Les niveaux inférieurs à -20 dB FS sont bien lisibles.	Le centre de l'indicateur de niveau correspond à -10 VU (-30 dB FS). Les niveaux inférieurs à -10 VU (-30 dB FS) sont bien lisibles.

Réglage de la luminosité des LED (LED Brightness)

Vous pouvez régler la luminosité des indicateurs de niveau à LED de la face avant du F.8n

1. Pressez MENU

2. Avec ⚙, sélectionnez SYSTEM (système), et pressez ↑.

3. Avec , sélectionnez LED Brightness (luminosité des LED), et pressez ↑.

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

SYSTEM Date/Time (RTC) Power Source Auto Power Off On Home Timecode Display Size Small Level Meter LED Brightness 100 MENU : Return

1. Avec , réglez la luminosité, et pressez MENU.

LED Brightness 100 MENU : Return

À SAVOIR Cela peut aller de 5 à 100.

Réglages d'écran (LCD)

Vous pouvez régler les paramètres de l'écran.

1.

Pressez

MENU

2.

Avec , sélectionnez SYSTEM (système), et pressez .

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3.

Avec , sélectionnez LCD, et pressez .

SYSTEM Power Source Auto Power Off Home Timecode Display Size Level Meter LED Brightness LCD MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Réglage de la luminosité d'écran....P.168 Changement du réglage de rétroéclairage d'écran....P.169 Réglage de lisibilité sous lumière vive....P.169

Réglage de la luminosité d'écran

4.

Avec ○, sélectionnez Brightness (luminosité), et pressez ↑.

Avec ○ , réglez la luminosité, et pressez MENU.

Brightness 100 MENU : Return

À SAVOIR

Cela peut aller de 5 à 100.

Changement du réglage de rétroéclairage d'écran

Vous pouvez régler le rétroéclairage d'écran pour qu'il s'atténue 30 secondes après la dernière utilisation.

4. Avec ○, sélectionnez Power Saving (économie d'énergie), et pressez ○.

5. Avec ○, sélectionnez le réglage, et pressez ↑.

Valeur de réglage Explication
Off	La luminosité du rétroéclairage ne change pas, même après que du temps se soit écoulé sans utilisation.
On (Low-Backlight)	Le rétro-éclairage s'atténue après un temps sans utilisation.
On (Backlight-Off)	Le rétro-éclairage s'éteint après un temps sans utilisation.

Réglage de lisibilité sous lumière vive

L'affichage peut être réglé pour être plus facilement lisible dans les environnements à lumière vive, notamment au soleil.

4. Avec , sélectionnez Outdoor Mode (mode extérieur), et pressez ↑.

5. Avec , sélectionnez On, et pressez ↑.

Outdoor Mode Off ✓ On MENU : Return

Ajout de marqueurs aux pauses (PLAY Key Option)

Vous pouvez choisir la façon dont des marqueurs sont ajoutés quand on presse □ pendant l'enregistrement ou la lecture d'un fichier au format WAV.

1. Pressez MENU

1. Avec ⚙, sélectionnez SYSTEM (système), et pressez ⬆.

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

1. Avec , sélectionnez PLAY Key Option (options de touche de lecture), et pressez ↑.

▶ Continuez avec l'une des procédures suivantes.

Réglage du mode d'ajout des marqueurs à l'enregistrement....P.170 Réglage du mode d'ajout des marqueurs à la lecture ...P.171

Réglage du mode d'ajout des marqueurs à l'enregistrement

1. Avec , sélectionnez Recording (enregistrement), et pressez ↑.

PLAY Key Option Recording Pause Only Playing Pause Only MENU : Return

1. Avec , sélectionnez la façon dont les marqueurs sont ajoutés, et pressez

Recording Pause Only Pause & Mark ✓ Mark Only MENU : Return

Valeur de réglage Explication
Pause Only	Presser ➔/〃 mettra en pause sans ajout de marqueur.
Pause & Mark	Presser ➔/〃 mettra en pause et ajoutera un marqueur.
Mark Only	Presser ➔/〃 ajoutera un marqueur sans mettre en pause.

Réglage du mode d'ajout des marqueurs à la lecture

4.

Avec

sélectionnez

Playing (lecture), et pressez

PLAY Key Option Recording Pause Only Playing Pause Only MENU : Return

5.

Avec

sélectionnez la

façon dont les marqueurs

sont ajoutés, et pressez

Playing Pause Only Pause & Mark Mark Only MENU : Return

Valeur de réglage Explication
Pause Only	Presser ➔ Mettra en pause sans ajout de marqueur.
Pause & Mark	Presser ➔ Mettra en pause et ajoutera un marqueur.
Mark Only	Presser ➔ ajoutera un marqueur sans mettre en pause.

Réglage de blocage des touches (Key Hold Target)

Utilisez la fonction de blocage des touches pour empêcher une mauvaise manipulation durant l'enregistrement. Pressez □ + 8 pour bloquer/débloquer. Suivez ces instructions pour définir les touches désactivées par la fonction de blocage.

1. Pressez MENU

2. Avec , sélectionnez SYSTEM (système), et pressez .

OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

1. Avec ⬆, sélectionnez Key Hold Target (touches à bloquer), et pressez ⬆.

SYSTEM Level Meter LED Brightness 100 LCD PLAY Key Option Track Knob Option Fader Key Hold Target MENU : Return

1. Avec , sélectionnez les touches à bloquer, et pressez

Key Hold Target Truck 1 - 8 PFL 1 - 8 Trim Knob 1 Trim Knob 2 Trim Knob 3 Trim Knob 4 MENU : Return

À SAVOIR

Vous pouvez sélectionner Track (piste) 1-8, PFL 1-8, Trim Knob (bouton de gain), Slate Mic (micro slate), Slate Tone (tonalité slate), Encoder (encodeur), MENU, HP Volume (volume du casque), REW (recul rapide), STOP, FF (avance rapide), PLAY (lecture) et REC (enregistrement).

1. Pressez MENU

À SAVOIR

• Même si le blocage est activé pour « STOP » et « Track1-8 », vous pouvez presser □ + □ pour désactiver la fonction de blocage.
• Le contrôle depuis le d'8 control reste possible même si la fonction de blocage est activée.

Contrôle des informations de carte SD (Information)

Vous pouvez vérifier la taille et l'espace libre des cartes SD.

1. Pressez MENU

2. Avec , sélectionnez SD CARD (carte SD), et pressez

MENU REC PLAY TIMECODE SLATE SYSTEM SD CARD MENU : Return

3. Avec ⚙, sélectionnez Information, et presse:

SD CARD Information Performance Test Format MENU : Return

Nom du volume Information SD1:F8N_SD1 Free: 14.3GB Size: 14.4GB Remain: 007h27 SD2:F8N_SD2 Free: 1.69GB Size: 1.81GB Remain: 000h52 MENU : Return Espace libre Taille Temps d'enregistre- mont restant

Test des performances d'une carte SD (Performance Test)

Vous pouvez vérifier si une carte SD peut être employée avec le F8n. Le test rapide (Quick Test) est basique, tandis que le test complet (Full Test) examine la totalité de la carte SD.

1.

Pressez

2.

Avec , sélectionnez SD

CARD (carte SD), et pressez

MENU REC PLAY TIMECODE SLATE SYSTEM SD CARD MENU : Return

3.

Avec ○, sélectionnez

Performance Test (test de

performance), et pressez

SD CARD Information Performance Test Format MENU : Return

4.

Avec ○, sélectionnez la

carte SD à tester, et pressez

Performance Test SD1 SD2 MENU : Return

Continuez avec l'une des procédures suivantes.

Test rapide....P.174 Test complet....P.175

Test rapide

5.

Avec , sélectionnez Quick

Test (test rapide), et pressez

SD1 Quick Test Full Test MENU : Return

6.

Avec , sélectionnez Yes

(oui), et pressez

Le test de performance de la carte démarre. Le test devrait prendre environ 30 secondes.

7. Le test s'effectue.

Le résultat de l'évaluation s'affiche.

Performance Test Result : OK 0% 50% 100% MENU : Return

8. Pressez MENU pour arrêter le test.

NOTE

Même si le résultat d'un test de performance est « OK », cela ne garantit pas qu'il n'y aura pas d'erreurs d'écriture. Cette information n'est qu'indicative.

Test complet

5. Avec , sélectionnez Full

Test (test complet), et

Le temps nécessaire au test complet s'affichera.

SD1 Quick Test Full Test MENU : Return

6. Avec , sélectionnez Yes

Full Test Execute Full Test. Are you sure? ( Estimated Time : 0h 14m ) Yes No MENU : Return

7. Le test s'effectue.

Le résultat de l'évaluation s'affiche.

Si le taux d'accès (Access Rate) Max atteint 100 %, la carte échoue au test (NG).

Test des performances d'une carte SD (Performance Test) (suite)

8. Pressez MENU pour arrêter le test.

NOTE

• Vous pouvez presser ▶ pour mettre en pause et reprendre le test.
• Même si le résultat d'un test de performance est « OK », cela ne garantit pas qu'il n'y aura pas d'erreurs d'écriture. Cette information n'est qu'indicative.

Formatage de cartes SD (Format)

Les cartes SD doivent être formatées pour l'emploi par le F.8n

1. Pressez MENU.

1. Avec , sélectionnez SD CARD (carte SD), et pressez

MENU REC PLAY TIMECODE SLATE SYSTEM SD CARD MENU : Return

1. Avec , sélectionnez Format (formater), et pressez ↑.

SD CARD Information Performance Test Format MENU : Return

1. Avec ⏻, sélectionnez la carte à initialiser, et pressez

Format SD1 SD2 MENU : Return

1. Avec , sélectionnez Yes (oui), et pressez

• Avant d'utiliser des cartes SD qui viennent d'être achetées ou qui ont été formatées par un ordinateur, celles-ci doivent être formatées par le F8n.
• Sachez que toutes les données qui étaient sauvegardées sur la carte SD seront supprimées par le formatage.

Vérification de la liste des raccourcis du F8n

Le F8 dispose de raccourcis qui permettent un accès rapide à diverses fonctions.

Voir la « Liste des raccourcis » (→ P. 191) pour plus d'informations sur les fonctions de raccourci.

1.

Pressez

MENU

2.

Avec ( ), sélectionnez

SYSTEM

(système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3.

Avec ( ), sélectionnez

Shortcut List (liste des

raccourcis), et pressez

SYSTEM Level Meter LED Brightness 60 LCD PLAY Key Option Trim Knob Option Trim Shortcut List MENU : Return

Shortcut List Display Next Take STOP 0x0k0 Scene Increment STOP + FF False Take R&W 0x0k0 User Scene Name Edit STOP + Tr1 Track Name Edit STOP + Tr2 Set Trim Link STOP + Tr3 MENU : Return

Sauvegarde et chargement des réglages du F8 (Backup/Load Settings)

Les réglages du F8 ouvent être sauvegardés sur cartes SD et rechargés depuis celles-ci.

1. Pressez MENU.

2. Avec , sélectionnez SYSTEM (système), et pressez

OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3. Avec , sélectionnez Backup/Load Settings (sauvegarde/chargement des réglages) et pressez

SYSTEM LCD PLAY Key Option Track Knob Option Fader Key Hold Target Shortcut List Backup/Load Settings MENU : Return

4. Avec , sélectionnez la carte SD à utiliser pour cela et pressez

Backup/Load Settings SD1 SD2 MENU : Return

▶ Continuez avec l'une des procédures suivantes.

Sauvegarde P.179

Chargement P.180

Sauvegarde

Cela crée un fichier de sauvegarde dans le dossier « F8n_SETTINGS » du répertoire racine de la carte SD.

5. Avec , sélectionnez Backup (sauvegarde), e pressez .

S01 Backup Load/Delete MENU : Return

6. Changement du nom du

fichier sauvegardé.

Voir « Écran de saisie des caractères » (→ P.13) pour la façon de saisir les caractères.

Edit F8n_Settings_180101 19/20 T 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _ Del abc Enter REW/FF:←/→ MENU : Cancel

À SAVOIR

L'extension du fichier de sauvegarde est « .ZSF ».

Sauvegarde et chargement des réglages du F8 (Backup/Load Settings) (suite)

Chargement

Vous pouvez charger un fichier de sauvegarde qui a été enregistré dans le dossier « F8n_SETTINGS » du répertoire racine de la carte SD.

1.

Avec , sélectionnez Load/ Delete (charger/supprimer) et pressez .

Avec , sélectionnez le fichier à charger, et pressez ↑.

Load/Delete F8n_Settings_180... In_Settings_18010: Date: 18/01/01 Time: 14:34:11 ENC (hold) : Delete MENU : Return

À SAVOIR

Vous pouvez maintenir pressé pour effacer un fichier. La suppression d'un fichier efface complètement ses données.

1.

Restauration des réglages par défaut (Factory Reset)

Vous pouvez restaurer les réglages d'usine par défaut.

1. Pressez MENU

2. Avec , sélectionnez SYSTEM (système), et pressez

MENU OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

1. Avec , sélectionnez Factory Reset (réinitialisation d'usine), et pressez

SYSTEM PLAY Key Option Track Knob Option Key Hold Target Shortcut List Backup/Load Settings Factory Reset MENU : Return

1. Avec , sélectionnez Yes (oui), et pressez .

Les réglages seront réinitialisés et l'alimentation automatiquement coupée.

NOTE Les réglages de bouton de volume d'entrée ne seront pas réinitialisés.

Vérification de la version du firmware (Firmware Version)

Vous pouvez vérifier la version du firmware.

1.

Pressez

2.

Avec ( , sélectionnez SYSTEM

(système), et pressez ↗.

OUTPUT REC PLAY TIMECODE SLATE SYSTEM MENU : Return

3.

Avec ( ), sélectionnez

Firmware Version (version du

firmware), et pressez

SYSTEM Track Knob Option Fader Key Hold Target Shortcut List Backup/Load Settings Factory Reset Firmware Version MENU : Return

Firmware Version System Version : 1.00 Boot Version : 1.00 Subsystem Version : 1.00 MENU : Return

Mise à jour du firmware

Le F8 peut être mis à jour avec les dernières versions de firmware.

Le fichier de mise à jour le plus récent peut être téléchargé depuis le site web de ZOOM (www.zoom.co.jp).

1. Installez des piles neuves dans le 58branchez l'adaptateur secteur dédié au connecteur DC II

NOTE

La mise à jour du firmware n'est pas possible lorsque les piles/batteries ne sont plus assez chargées. Dans ce cas, remplacez les piles par des piles neuves ou utilisez l'adaptateur.

1. Copiez le fichier de mise à jour dans le répertoire racine d'une carte SD.
2. Chargez la carte SD dans le lecteur de carte SD 1 et rallumez l'appareil tout en pressant ▶/II.

NOTE

Si une carte SD est chargée dans le lecteur de carte SD 2, commencez par l'éjecter.

1. Avec , sélectionnez Yes (oui), et pressez .

N'éteignez pas l'unité et ne retirez pas la carte SD durant la mise à jour. Cela pourrait rendre le F8n inutilisable car incapable de démarrer.

1. Une fois la mise à jour terminée, éteignez l'unité.

Si vous pensez que le F8 fonctionne incorrectement, vérifiez d'abord les points suivants.

Problème d'enregistrement/lecture

♦ Pas de son ou son très faible

- Vérifiez les connexions avec votre système d'écoute et son réglage de volume.

- Contrôlez que le volume du F8 est pas trop bas (→ P.75).

Aucun son venant de l'équipement connecté ou des entrées, ou son très faible

- Si vous utilisez une capsule de micro, vérifiez qu'elle est bien orientée.

- Contrôlez les réglages de niveau d'entrée (→ P.28).

- Si un lecteur de CD ou autre appareil est branché à une prise d'entrée, montez le niveau de sortie de cet appareil.

- Vérifiez les réglages d'écoute de contrôle du signal entrant (→ P.75).

- Vérifiez les réglages d'alimentation fantôme et d'alimentation plug-in (→ P.90, P.93).

- Vérifiez les réglages de routage des sorties casque, MAIN OUT 1/2 et SUB OUT 1/2 (→ P.108, P.122-123).

♦ L'enregistrement n'est pas possible

- Vérifiez que les touches de piste sont allumées en rouge.

- Vérifiez qu'il y a de l'espace libre sur la carte SD (→ P.173).

- Vérifiez qu'il y a une carte SD correctement chargée dans le lecteur de carte.

- Si « Card Protected! » (carte protégée) s'affiche, c'est que la protection de la carte SD contre l'écriture est activée. Faites glisser le commutateur de protection de la carte SD pour désactiver la protection contre l'écriture.

♦ Le son enregistré est inaudible ou très faible

- Vérifiez que les niveaux de volume des pistes ne sont pas trop bas (→ P.52).

- Vérifiez que les touches de pistes sont allumées en vert durant la lecture.

Autres problèmes

♦ L'ordinateur ne reconnaît pas le F8 alors qu'il est connecté au port USB

- Vérifiez que le système d'exploitation est compatible (→ P.144).

- Le mode de fonctionnement doit être sélectionné sur le F8n pour permettre à l'ordinateur de reconnaître le F8nP.145).

♦ L'autonomie sur piles est courte

Faire les réglages suivants augmente la durée de fonctionnement des piles.

- Indiquer correctement l'alimentation utilisée (→ P.22)

· Désactiver les pistes inutiles (→ P.27).

· Désactiver les sorties inutiles (→ P.114).

- Régler la tension d'alimentation fantôme sur 24 V (→ P.91).

· Désactiver l'alimentation fantôme durant la lecture (→ P.92).

- Désactiver le timecode si vous ne l'utilisez pas (→ P.127).

- Réduire la luminosité des LED (→ P.167).

- Réduire la luminosité de l'écran (→ P.168).

- Régler l'écran pour qu'il s'atténue après un certain temps sans utilisation (→ P.169).

- Réduire la fréquence d'échantillonnage utilisée pour enregistrer les fichiers (→ P.30).

- En raison de leurs caractéristiques, les batteries nickel-hydrure métallique (surtout celles à haute capacité) ou au lithium procurent une plus grande autonomie que les piles alcalines.

Schémas détaillés du produit

    subgraph Power Supply
        DC["T00"] --> DCU["T00"]

    subgraph Control Module
        DD["T00"] --> DDY["T00"]

    end

Schémas détaillés du produit (suite)

Routage

Liste des métadonnées

Métadonnées contenues dans les blocs BEXT de fichiers WAV

Balise Explication Remarques
SPEED= Cadence d'images MENU > TIMECODE > Timecode		>FPS
TAKE= Numéro de prise
UBITS= Bits utilisateur MENU > TIMECODE > Timecode > Ubits
SCENE= Nom de scène		MENU > META DATA (for Next Take) > Scene Name ModeMENU > META DATA (for Next Take) > User Scene NameMENU > FINDER > Option > Meta Data Edit > SceneMENU > FINDER > Option > Rename
TAPE=	Nom du dossier de destination d'enregistrement	MENU > FINDER (nom du dossier de destination d'enregistrement)MENU > FINDER > Option > Meta Data Edit > Folder (Tape) Name
CIRCLED= Prise marquée		MENU > FINDER > Option > Meta Data Edit > Circle
TRL= Nom de la piste gauche		Les noms de piste sont écrits comme suit.TRL = piste gauche, TRR = piste droiteTR1 = piste 1, TR2 = piste 2...TR8 = piste 8En enregistrement parallèle en double canal, les noms des pistes 1-4 sont écrits dans les pistes 5-8.
TRR= Nom de la piste droite
TR1= Nom de la piste 1
TR2= Nom de la piste 2
TR3= Nom de la piste 3
TR4= Nom de la piste 4
TR5= Nom de la piste 5
TR6= Nom de la piste 6
TR7= Nom de la piste 7
TR8= Nom de la piste 8
NOTE= Note sur la prise		MENU > META DATA (for Next Take) > NoteMENU > FINDER > Option > Meta Data Edit > Note

Liste des métadonnées (suite)

Métadonnées contenues dans les blocs iXML de fichiers WAV

Balise iXML Sous-balise iXML Écrite Lue Remarques
		○	○	MENU > FINDER (dossier racine de la carte SD)MENU > FINDER > Option > Meta Data Edit > Project Name
		○	○	MENU > META DATA (for Next Take) > Scene Name ModeMENU > META DATA (for Next Take) > User Scene NameMENU > FINDER > Option > Meta Data Edit > SceneMENU > FINDER > Option > Rename
		○	○	MENU > FINDER > Option > Meta Data Edit > TakeMENU > FINDER > Option > Rename
		○	○	MENU > FINDER (nom du dossier de destination d'enregistrement)MENU > FINDER > Option > Meta Data Edit > Folder (Tape) Name
		○	○	MENU > FINDER > Option > Meta Data Edit > Circle
		○	×
		○	× MENU > TIMECODE > Timecode > Ubits
		○	○	MENU > META DATA (for Next Take) > NoteMENU > FINDER > Option > Meta Data Edit > Note
Balise iXML Sous	balise iXML Écrite Lue Remarques
		○	×
		○	○	MENU > TIMECODE > Timecode > FPS
		○	× MENU > TIMECODE > Timecode > FPS
		○	× MENU > TIMECODE > Timecode > FPS
		○	× MENU > TIMECODE > Timecode > FPS
		○	× MENU > REC > Sample Rate
		○	× MENU > REC > WAV Bit Depth
		○	× MENU > REC > Sample Rate
		○	×
		○	×
		○	× MENU > REC > Sample Rate

Balise iXML Sous	balise iXML Écrite Lue Remarques
		× ×

Balise iXML Sous	balise iXML Écrite Lue Remarques
		○	×
		××
		××

Liste des métadonnées (suite)

Balise iXML Sous-balise iXML Écrite Lue Remarques
		○	×
		○	×
		○	×

Balise iXML Sous	balise iXML Écrite Lue Remarques
		○	×
		○	×
		○	×
		○	○	MENU > META DATA (for Next Take) > Track NameMENU > FINDER > Option > Meta Data Edit > Track Name

Métadonnées et champs ID3 contenus dans les fichiers MP3

Métadonnées Champ ID3 Format
Timecode	Nom d'artiste	TC=[HH:MM:SS:FF]
Nom de scène, numéro de prise	Titre de piste	SC=[nom de scène]TK=[numéro de prise]
Cadence d'images, longueur de fichier (durée)	Titre de l'album	FR=[cadence d'images] D=[longueur de fichier (durée)]

Liste des raccourcis

Écran d'accueil

Raccourci Explication
Pressez et maintenez [IMAGE]	Affiche le nom qui sera donné à la prochaine prise enregistrée.Exemple : Scene001-T002
[IMAGE] + [IMAGE]	Fait avancer de 1 le numéro de scène (quand l’écran d’accueil est ouvert).
Pressez et maintenez [IMAGE]	Déplace la dernière prise enregistrée dans le dossier FALSE TAKE (quand l’écran d’accueil est ouvert).
Pressez et maintenez [IMAGE]	Il est possible d’augmenter ou de diminuer d’une unité le numéro donné à la prochaine prise enregistrée quand l’écran d’accueil est ouvert.
[IMAGE] + [IMAGE]	Ouvre l’écran MENU > META DATA (for Next Take) >User Scene Name.
[IMAGE] + [IMAGE]	Ouvre l’écran MENU > META DATA (for Next Take) >Track Name.Durant l’enregistrement, il n’est pas nécessaire d’utiliser la touche [IMAGE]
[IMAGE] + [IMAGE]	Ouvre l’écran MENU > INPUT >Trim Link.Durant l’enregistrement, il n’est pas nécessaire d’utiliser la touche [IMAGE]
[IMAGE] + [IMAGE]	Ouvre l’écran MENU > META DATA (for Next Take) >Note.Durant l’enregistrement, il n’est pas nécessaire d’utiliser la touche [IMAGE]
[IMAGE] + [IMAGE]	Efface les témoins d’écrêtage des indicateurs de niveau.Durant l’enregistrement, il n’est pas nécessaire d’utiliser la touche [IMAGE]

Raccourci Explication
+6	Ouvre l'écran de réglage de fader de piste L/R.Durant l'enregistrement, il n'est pas nécessaire d'utiliser la touche.
+7	Ouvre l'écran MENU > OUTPUT > Headphone > Headphone Routing.Durant l'enregistrement, il n'est pas nécessaire d'utiliser la touche.
+8	Désactive les touches choisies avec « Key HoldTarget ».Durant l'enregistrement, il n'est pas nécessaire d'utiliser la touche.
+m(Piste 1)	Marque la prise actuellement sélectionnée.
+m(Piste 2)	Ouvre l'écran MENU > TIMECODE > Timecode

Liste des raccourcis (suite)

Écran de mixage

Raccourci Explication
Pressez et maintenez (pocct)	Ramène le panoramique/fader sélectionné à sa valeur par défaut (quand le mélangeur de l'écran d'accueil est ouvert). S'il est déjà réglé sur sa valeur par défaut, sélectionner un fader coupe le son de la piste.

Écran de saisie des caractères

Raccourci Explication
Pressez et tournez	Déplace le curseur verticalement dans le clavier d'écran de saisie de caractères.
	Supprime un caractère dans l'écran de saisie de caractères.
	Déplace le curseur sur « Enter » dans le clavier d'écran de saisie de caractères.

Écran de routage

Raccourci Explication
Pressez et tournez	Déplace le curseur verticalement.

Caractéristiques techniques

Support d'enregistrement		Le double lecteur de carte SD accepte les cartes SD de 16 Mo-2 Go, les cartes SDHC de 4 Go-32 Go et les cartes SDXC de 64 Go-512 Go
Entrées	INPUT 1 - 8 Connecteurs		Prises mixtes XLR/jack 6,35 mm 3 points TRS(XLR : point chaud sur la broche 2, TRS : point chaud sur la pointe)
	Source d'entrée réglée sur Mic (→P.80)	Gain d'entrée +10 - +75 dB
		Impédance d'entrée 2 kΩ
		Niveau d'entrée maximal +14 dBu (à 0 dB FS, limiteur activé)
		Alimentation fantôme +24/+48 V, 10 mA maximum pour chaque canal
	Source d'entrée réglée sur Line	Gain d'entrée -10 - +55 dB
		Impédance d'entrée 2,6 kΩ
		Niveau d'entrée maximal +24 dBu (à 0 dB FS, limiteur activé)
	Bruit rapporté à l'entrée (EIN)	-127 dBu ou moins (pondération A, gain d'entrée +75 dB, entrée 150 Ω)
	Caractéristiques en fréquences	10 Hz - 80 kHz, +0,5 dB/-1 dB (fréquence d'échantillonnage de 192 kHz)
	Plage dynamique A/N	120 dB typ. (entrée à -60 dB FS, pondération A)
	Diaphonie -90 dB ou moins (entre canaux adjacents, à 1 kHz)
	MIC IN Entrée pour capsule de micro ZOOM (son utilisation désactive les entrées 1/2)
	MICRO SLATE Micro intégré pour librement assigner aux pistes des mémos vocaux
Sorties	MAIN OUT 1/2	Connecteurs Connecteurs TA3, sortie symétrique (2 : point chaud)
		Impédance de sortie 150 Ω ou moins
		Niveau de sortie de référence	-10 dBV (niveau de sortie normal), +4 dBu (niveau de sortie : ligne), 1 kHz, charge de 600 Ω
		Niveau de sortie maximal +10 dBV (niveau de sortie normal), +24 dBu (niveau de sortie : ligne), 1 kHz, charge de 600 Ω
	SUB OUT 1/2	Connecteur Mini-jack 3,5 mm stéréo, sortie asymétrique
		Impédance de sortie 100 Ω ou moins
		Niveau de sortie de référence	-10 dBV (niveau de sortie normal), -40 dBV (niveau de sortie micro), 1 kHz, charge de 10 kΩ
		Niveau de sortie maximal +10 dBV (niveau de sortie normal), -20 dBV (niveau de sortie micro), 1 kHz, charge de 10 kΩ
	CASQUE	Connecteur Jack 6,35 mm stéréo, sortie asymétrique
		Impédance de sortie 15 Ω ou moins
		Niveau de sortie maximal 100 mW + 100 mW (charge de 32 Ω)
	Plage dynamique N/A	106 dB typ. (entrée à -60 dB FS, pondération A)

Caractéristiques techniques (suite)

Formats d'enregistrement	Lorsque WAV est sélectionné
	Formats pris en charge 44,1/47,9	52/48/48,048/88,2/96/192 kHz, 16/24 bits, mono/stéréo/poly 2-10 canaux, BWF et iXML
	Nombre maximal de pistes simultanément enregistrables	10 (8 entrées + mixage stéréo)8 (à 192 kHz de fréquence d'échantillonnage)
	Lorsque MP3 est sélectionné
	Formats pris en charge 128/192/320 kbit/s, 44,1/48 kHz, balises ID3v1
	Nombre maximal de pistes simultanément enregistrables	2
Durée d'enregistrement	Avec une carte de 32 Go
	30:51:00 (WAV stéréo 48 kHz/24 bits)
	07:42:00 (WAV stéréo 192 kHz/24 bits)
Timecode	Connecteur BNC
	Modes	Off, Int Free Run, Int Record Run, Int RTC Run, Ext,Ext Auto Rec (l'horloge audio peut être synchronisée sur le timecode)
	Cadences d'images 23,976ND, 24ND, 25ND, 29,97ND, 29,97D, 30ND, 30D
	Précision ±0,2 ppm
	Niveaux d'entrée acceptés 0,2 –	5,0, Vc-c
	Impédance d'entrée 4,6 kΩ
	Niveau de sortie 3,3 Vc-c
	Impédance de sortie 50 Ω ou moins
Alimentations électriques	Piles : 8 AA
	Adaptateur secteur : AD-19, CC12 V, 2 A (plus au centre)
	Alimentation CC externe : connecteur HIROSE HR10A-7R-4S à 4 broches (broche 1 : -, broche 4 : +), 9-18 VEnregistrement de 2 canaux en 48 kHz/16 bits sur SD1 avec MAIN/SUB OUT Off, TIMECODE Off, LED/LCD Brightness 5, casque 32 Ω, PHANTOM Off
Durée d'enregistrement en continu
	Piles alcalines 6 heures ou plus
	Batteries NiMH (2 450 mAh) 8,5 heures ou plus
	Piles au lithium 12,0 heures ou plus
	Enregistrement de 8 canaux en 48 kHz/24 bits sur SD1 avec MAIN/SUB OUT Off, TIMECODE Off, LED/LCD Brightness 5, casque 32 Ω, PHANTOM Off
	Piles alcalines 3,5 heures ou plus
	Batteries NiMH (2 450 mAh) 6,0 heures ou plus
	Piles au lithium 8,0 heures ou plus
	Enregistrement de 8 canaux en 192 kHz/24 bits sur SD1 avec MAIN/SUB OUT On, TIMECODE sur Int Free Run, LED/LCD Brightness 60, casque 32 Ω, PHANTOM sur 48V
	Piles alcalines 1 heure ou plus
	Batteries NiMH (2 450 mAh) 2,0 heures ou plus
	Piles au lithium 3,0 heures ou plus
Écran LCD couleur 6 cm (320x240)
USB	Fonctionnement comme stockage de masse
	Classe USB 2.0 High Speed
	Fonctionnement comme interface audio multipiste (pilote requis pour Windows, pas pour Mac)
	Classe USB 2.0 High Speed
	Caractéristiques techniques	Fréquence d'échantillonnage de 44,1/48/88,2/96 kHz, résolution de 16/24 bits, 8 entrées/4 sorties
	Fonctionnement comme interface audio à mixage stéréo (pas besoin de pilote)
	Classe USB 2.0 Full Speed
	Caractéristiques techniques Fréquence d'échantillonnage de 44,1/48 kHz, résolution de 16 bits, 2 entrées/2 sorties
	Fonctionnement comme interface audio avec enregistrement (pilote requis pour Windows, pas pour Mac)
	Classe USB 2.0 High Speed
	Caractéristiques techniques	Fréquence d'échantillonnage de 44,1/48 kHz, résolution de 16/24 bits, 10 entrées/4 sorties
	Note : fonctionne aussi comme interface audio pour appareil iOS (uniquement en mode stéréo)
Consommation électrique 15 W
Dimensions externes Unité centrale : 178,2 mm (L) × 140,3 mm (D) × 54,3 mm (H)
Poids(unité centrale uniquement)	1000 g

Pour les pays de l'UE

Déclaration de conformité

Pour le CANADA

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement émet une énergie RF très faible qui est considérée conforme sans évaluation du débit d'absorption spécifique (DAS).

L'étiquette se trouve sous l'unité.

2COM®

ZOOM CORPORATION

4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japon

http://www.zoom.co.jp
