| Type de produit | Antenne TV numérique intérieure |
| Marque | Zehnder |
| Modèle | AA 05 |
| Bande de fréquences | VHF 47–230 MHz, UHF 470–860 MHz |
| Canaux | VHF 02–12, UHF 21–69 |
| Gain | 21 ±3 dB |
| Alimentation | 230 V AC via bloc secteur (fourni) ou 5 V DC via récepteur TNT |
| Consommation électrique | < 0,9 W (bloc secteur), < 0,2 W (via TNT) |
| Bloc secteur | AC ~230 V / 50 Hz, DC 12 V / 250 mA |
| Dimensions (L × l × H) | 139 × 209 × 23 mm |
| Poids | ~210 g |
| Amplificateur intégré | Oui, actif |
| Filtre anti-interférence GSM | Oui |
| Positionnement | Horizontal ou vertical, sur pied ou mural |
| Fixation murale | Kit fourni (chevilles et vis) |
| Câble coaxial fourni | Oui, 2 mètres avec connecteurs Ø 9,5 mm |
| Compatibilité | TNT et radio (si diffusée dans votre région) |
| Nettoyage | Débrancher avant nettoyage, utiliser un chiffon doux légèrement humide |
| Sécurité | Ne pas exposer à l’humidité, à la lumière directe du soleil ni aux sources de chaleur |
FOIRE AUX QUESTIONS - AA 05 ZEHNDER
Questions des utilisateurs sur AA 05 ZEHNDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Antenne TV au format PDF gratuitement ! Retrouvez votre notice AA 05 - ZEHNDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AA 05 de la marque ZEHNDER.

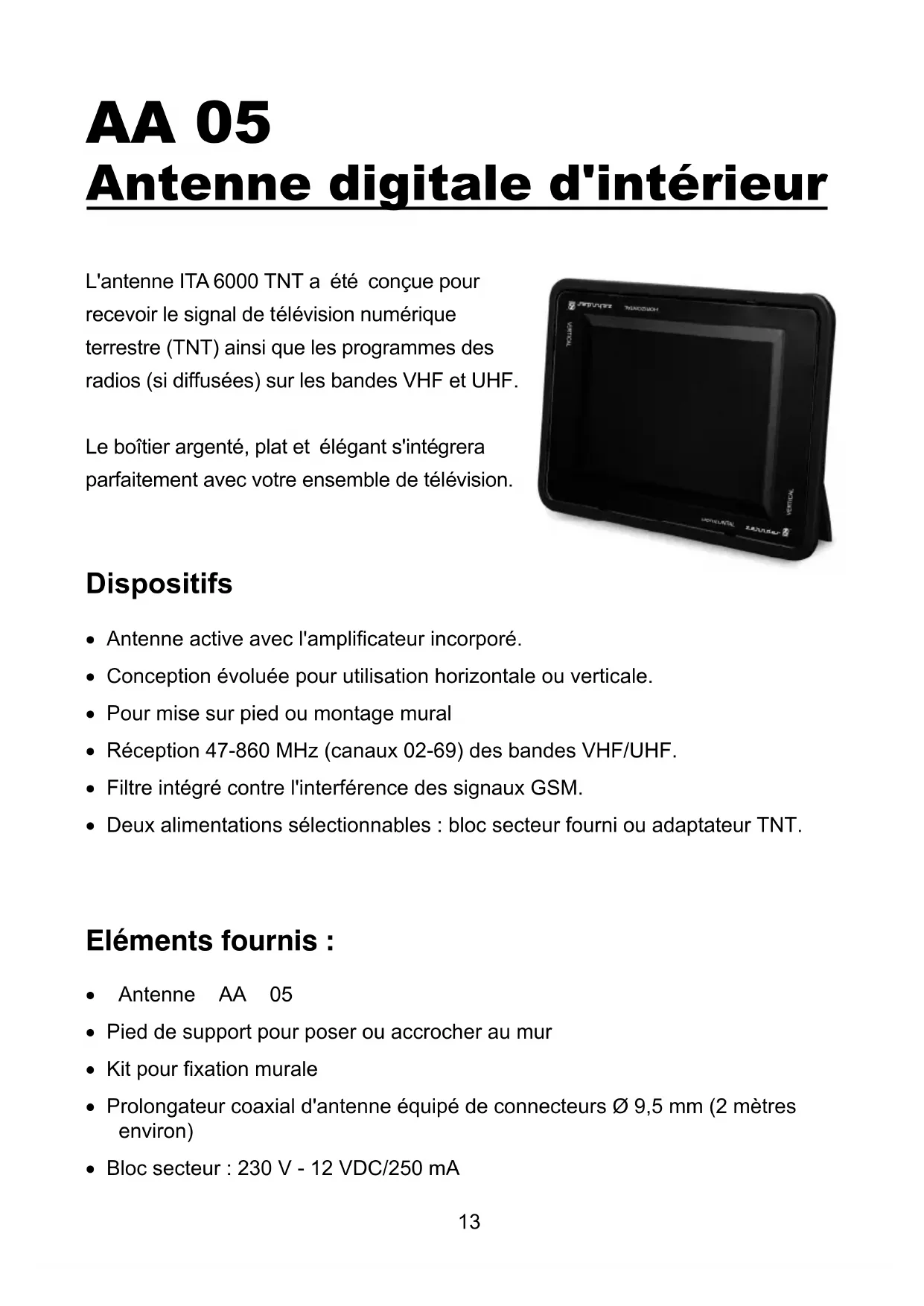

MODE D'EMPLOI AA 05 ZEHNDER
Antenne digitale d'intérieur
L'antenne ITA 6000 TNT a ete conque pour receivevoir le signal de television numérique terrestre (TNT) ainsi que les programmes des radios (si diffusees) sur les bandes VHF et UHF.
Le boîtier argenté, plat et élégant s'intégrera parfaitement avec votre ensemble de télévision.

Dispositifs
- Antenne active avec l'amplificateur incorpore.
- Conception évoluée pour utilisation horizontale ou verticale.
- Pour mise sur pied ou montage mural
- Réception 47-860 MHz (canaux 02-69) des bandes VHF/UHF.
- Filtre intégré contre l'interférence des signaux GSM.
- Deux alimentations sélectionnables : bloc secteur fourni ou adaptateur TNT.
Eléments fournis :
Antenne AA 05
- Pied de support pour poser ou accrocher au mur
Kit pour fixation murale
- Prolongateur coaxial d'antenne équipé de connecteurs Ø 9,5 mm (2 mètres environ)
- Bloc secteur: 230 V - 12 VDC/250 mA

Antenne AA 05

Pied de support

Kit pour fixation
m ur a l e

Prolongateur coaxial

Bloc
secteur
Notes sur l'emplacement et l'installation :
-
Placez l'antenne dans un endroit à l'abri de toute humidité.
-
Les pièces avec des fenêtres sont les endroits les plus appropriés pour obtenir la meilleure qualité de réception avec un niveau de signal suffisamment élevé.
-
N'exposez pas l'antenne à la lumière directe du soleil de manière prolongée, le matériel peut se déterminer.
-
Ne placez pas l'antenne pres de chauffage ou d'une source de chaleur nue (par exemple bougies). Il pourrait y avoir un risque d'incendie.
-
Placez l'antenne sur un meuble stable.
-
Utilisez exclusivement le bloc secteur fourni, raccordez celui-ci sur le secteur conformément aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les adaptateurs secteur servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent être situés à proximité de l'appareil et être aisément accessibles.
Nettoyage
Avant le nettoyage, débranchez le bloc secteur et le prolongateur coaxial. Employez seulement un chiffon doux légèrement humidifié pour nettoyer le boîtier.
Notes d'information
-
Dans les zones ayant un niveau de réception trop faible ou trop élevé, la réception sans interférence n'est pas toujours garantie. Si le niveau de réception du signal est trop bas, une ANTENNE DE TOIT LARGE BANDEDevrait être placée en dehors du bâtiment.
-
A proximé immédiate d'un émetteur, la réception peut être alterée par un niveau trop élevé de réception. Dans ce cas, vous devez éviter d'installer l'antenne pres d'une fenêtre.
-
La réception radio peut également être alterée par les facteurs suivants : - pièces avec des structures en béton armé,
-
pièces à haute isolation (thermique, phonique, etc..),
- à proximé d'un équipement à transmission radio (par ex : téléphone portable, téléphone domestique sans fil, etc..).
Installation (référez-vous au schéma de raccordement):
Etape 1: Prenez le prolongateur d'antenne, reliez l'extrémité coudee sur l'antenne et l'autre sur votre adaptateur TNT comme indiqué sur le schéma (page 4).
Attention: ne reliez en�除a un adaptateur satellite.
Attention : si vous l'adaptateur TNT fourni le 5 volts continu par le prolongateur coaxial, alors il n'est pas nécessaire d'utiliser le bloc secteur, ne réalisez pas l'étape 4.
Etape 2: Reliez votre adaptateur TNT et votre téléviseur à l'aide du cable péritel (cordon non fourni).
Etape 3: Prenez le support et placez-le dans le trou comme indiqué sur le schéma (page 4).
Etape 4 : Raccordez le cable du bloc d'alimentation sur l'arrête de l'antenne, puis connectez le bloc au secteur.
Ajustement de l'antenne
Pour vérifier la qualité de la réception, vous pouvez vous aider de l'affichage de niveau de réception fourni par votre adaptateur TNT (voir le menu d'installation de votre l'adaptateur TNT en vous reportant au guide d'utilisation).
Si la réception est sujette à des interférences, tournez légèrement l'antenne ou changez la direction de polarisation (horizontal/vertical) en orientant l'antenne et vérifie la qualité de la réception.
S'il est impossible d'obtenir une réception optimale, déplacez votre antenné et installez-la en hauteur ou pres d'une fenêtre. Répétez les étapes ci-dessus jusqu'à obtenir une réception satisfaisante.
Meme pour une installation murale, il est souhaitable de tester la position d'antenne au mur et dans la piece pour assurer la qualité qualite de reception.

Montage mural (voir croquis)
- ÀpRES avoir trouvez le meilleur emplacement mural, marquez à l'aide d'un crayon les 2 positions des trous à perforer pour fixer le pied de support.
- Perforez les deux trous sur une profondeur d'environ 35mm avec une mèche de 5.8mm dans le mur. (sur un mur en bois, ni des perçages, ni de chevilles sont nécessaires)
- Enforcez les deux chevilles dans les trouss.
- Visser les vis dans les chevilles de manière à pouvoir accrocher facilement le pied de support de l'antenne. Laissez dépasser les vis d'environ 10 mm du mur.
- Branchez les cables à l'antenne et accrochez la.

Specifications :
| Plage des fréquences | VHF 47~230MHz, Canaux 02~12 UHF 470~860MHz, Canaux 21~69, |
| Gain | 21 ±3 dB |
| Deux alimentations | avec bloc seteur 230V/100mA, <0,9W avec récepteur TNT 5V/40mA, <0,2W (coaxial: âme "+" , tresse "-") |
| Bloc secteur | AC ~230V/50Hz; DC 12V/250mA <0,4W (no-load), <0,9W (operation) |
| Poids | ~210g |
| Taille: L x W x H (mm) 139 x 209 x 23 | |
Elimination
Les apparils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE du PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et electroniques, être éliminés comme il se doit.
"Veuillez remetre cet apparéil, lorsqu'il sera hors d'usage, dans un point de collecte officiel spécifique prévu à cet effet."
