CHGCT361K - Chariot de transport V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de transport et de charge
Marque	V7
Modèle	CHGCT361K
Dimensions du produit (L x P x H)	810 x 652 x 1080 mm
Dimensions du carton (L x P x H)	845 x 752 x 1272 mm
Poids net	91 kg
Poids brut	109 kg
Matériau	Acier laminé à froid de calibre 18 de haute qualité
Couleur	Noir et gris
Nombre de compartiments pour appareils	36
Dimensions des compartiments (L x l x H)	381 x 36 x 260 mm
Dimensions des compartiments adaptateurs (L x l x H)	89 x 40 x 200 mm
Charge maximale sur le dessus	60 kg
Tension d'entrée	230 V CA, 15 A, 60 Hz
Tension de sortie	230 V CA, 15 A, 60 Hz
Système de charge	Minuterie réglable par zone, cycles de 15 min par défaut
Système de refroidissement	Fentes de ventilation (60 % de taux) + optionnel
Roulettes	12,7 cm (5 pouces)
Garantie	5 ans (limitée constructeur)
Certifications	CE, RoHS
Contenu du carton	Chariot, câble d'alimentation (1,83 m), manuel, clés (x2)
Sécurité	Disjoncteur, verrouillage par clé, voyant LED de charge rouge
Fonctionnalités supplémentaires	Étagères coulissantes, séparateurs flexibles, gestion des câbles, deux poignées de manœuvre

FOIRE AUX QUESTIONS - CHGCT361K V7

Comment ouvrir les portes du chariot ?

Pour ouvrir les portes, poussez vers le bas, puis levez la poignée, et tournez-la. Suivez les étapes dans l'ordre indiqué sur la notice.

Comment brancher les appareils dans le chariot ?

Branchez chaque adaptateur secteur dans les fentes prévues, placez les câbles sur le séparateur de support de câble, puis insérez les appareils dans les séparateurs. Attention à ne pas surcharger le circuit : le chariot alterne l'alimentation entre deux groupes de 18 prises toutes les 15 minutes.

Que signifie le voyant LED rouge ?

Le voyant LED rouge indique que l'ensemble de prises correspondant est en cours de charge. Quand il est éteint, l'autre ensemble est alimenté.

Comment régler la minuterie de charge ?

La minuterie est réglée par défaut sur 15 minutes. Pour la modifier, consultez le manuel. Elle alterne l'alimentation entre deux groupes de prises pour éviter les surcharges.

Que faire si le chariot ne s'allume pas ?

Vérifiez d'abord le disjoncteur : s'il est déclenché, réarmez-le. Assurez-vous également que le chariot est bien branché sur une prise secteur.

Puis-je utiliser une rallonge électrique ?

Non, l'utilisation d'une rallonge électrique est interdite. Branchez directement le chariot sur une prise murale avec mise à la terre.

Quel est le poids maximum supporté sur le dessus ?

Le poids maximum autorisé sur le plateau supérieur est de 60 kg. Ne placez pas d'objets lourds à l'intérieur au-delà de la capacité des compartiments.

Le chariot peut-il être utilisé à l'extérieur ?

Non, ce chariot est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur présente un risque d'électrocution.

Comment nettoyer et entretenir le chariot ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Pour l'intérieur, dépoussiérez régulièrement. N'essayez pas de démonter le chariot.

Quelle est la durée de la garantie et comment l'appliquer ?

La garantie limitée constructeur est de 5 ans à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Pour l'appliquer, contactez votre revendeur ou consultez www.V7-world.com.

MODE D'EMPLOI CHGCT361K V7

Verrouillage du chariot

2 Installation

Branchement des appareils

Fonctionnalités avancées

3 Spécifications techniques

4 Sécurité et avertissements

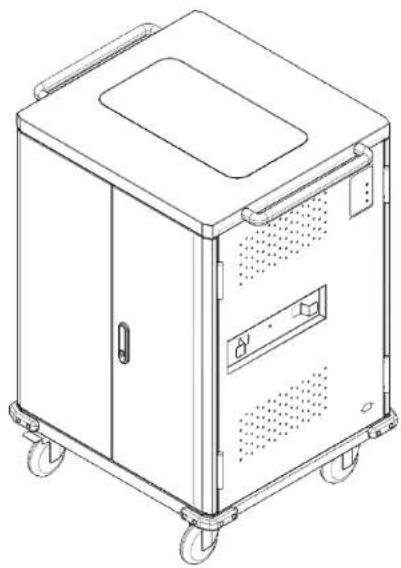

Contenu du paquet

• Cordon d'alimentation
• Clés

CHGCT36

Cordon d'alimentation Clés

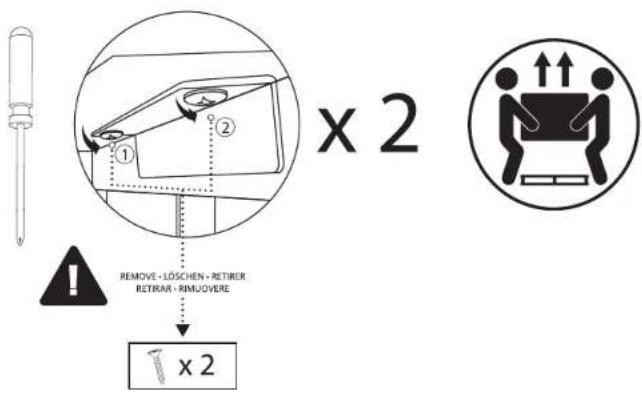

Extraction de la palette

Ouverture des portes

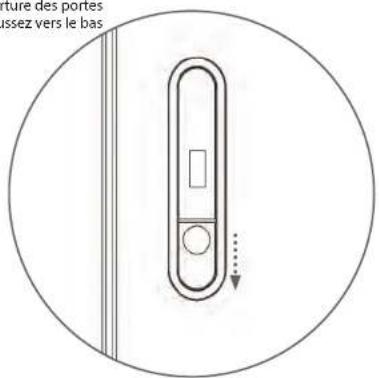

1. Poussez vers le bas

Ouverture des portes

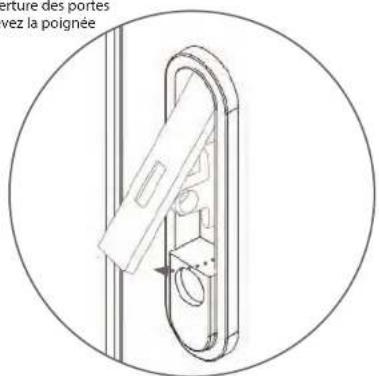

2. Levez la poignée

Ouverture des portes

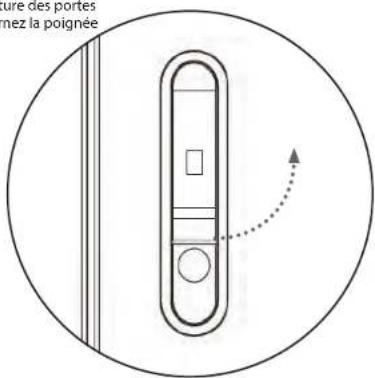

3. Tournez la poignée

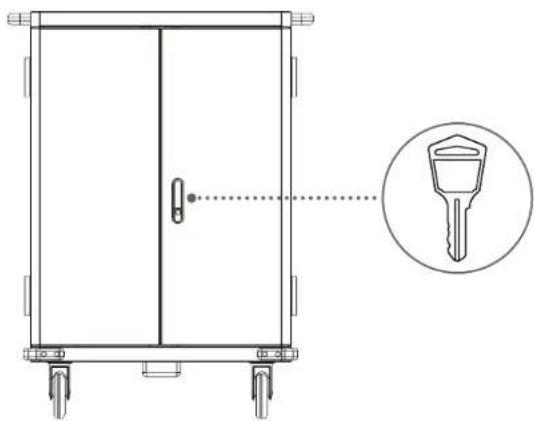

Verrouillage des portes
Avant / arrière

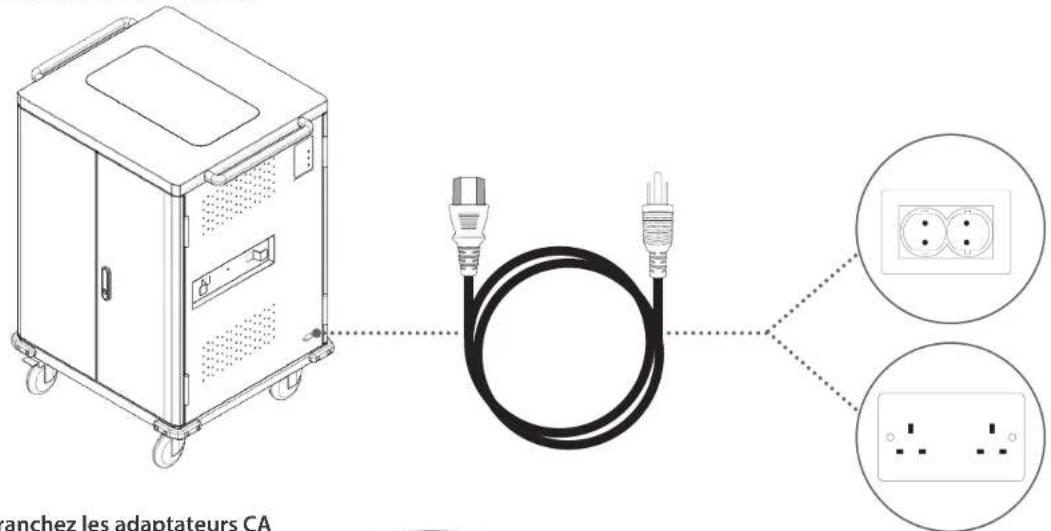

1. Branchez le chariot à une prise

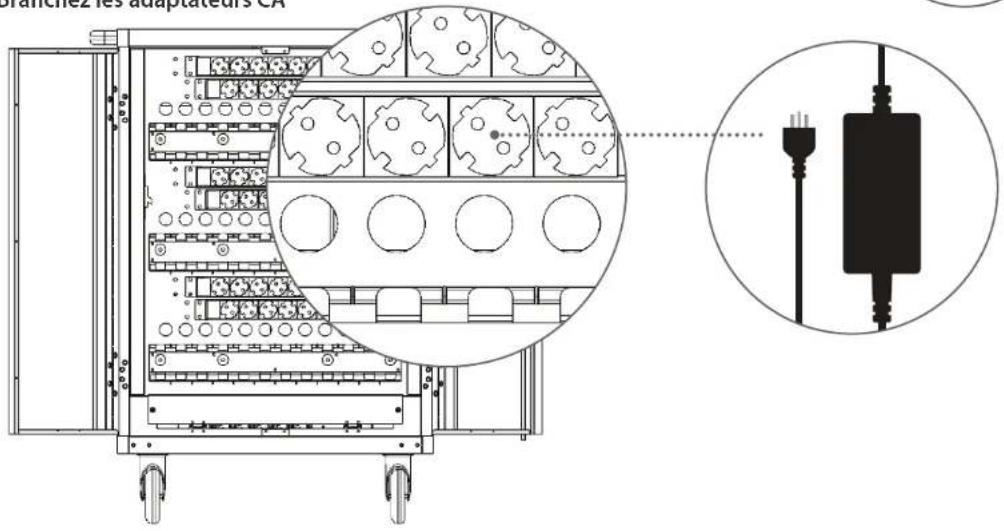

1. Branchez les adaptateurs CA

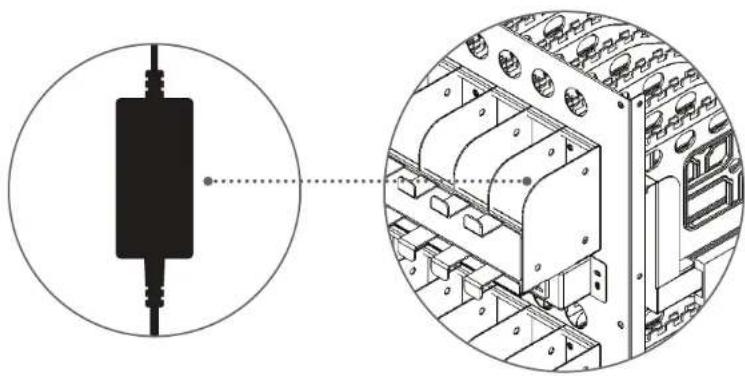

1. Placez les adaptateurs dans les fentes

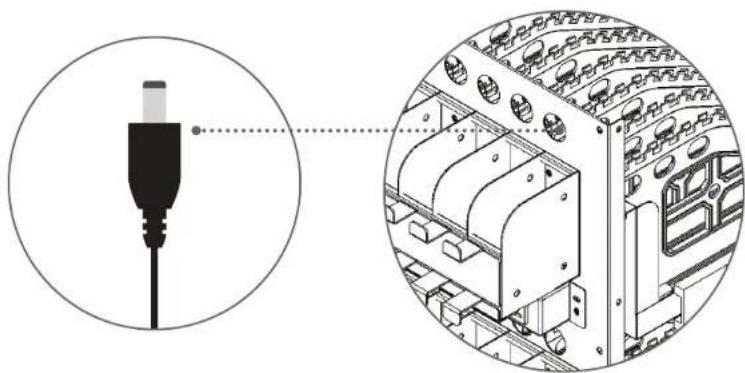

1. Insérez l'embout des adaptateurs à l'intérieur des ouvertures

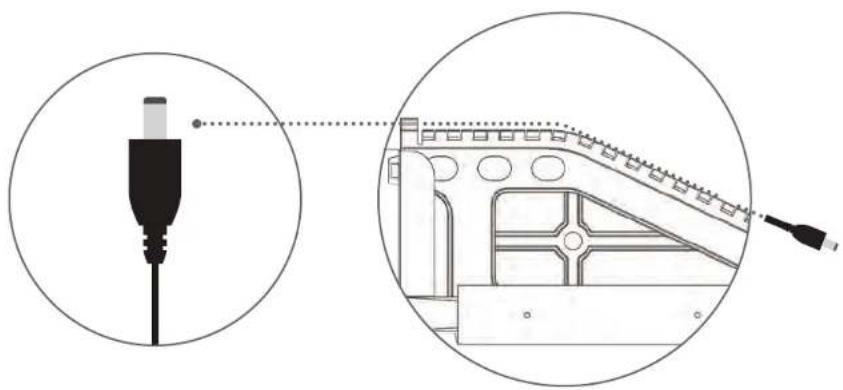

1. Placez les câbles des adaptateurs sur le séparateur de support de câble

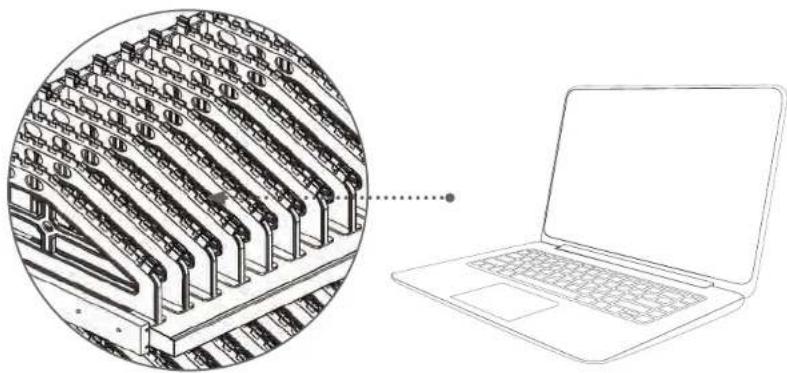

1. Placez les appareils dans les séparateurs

Le branchement de tous les appareils en même temps peut entraîner la surcharge d'un circuit typique. Les chariots de charge V7 sont équipés d'une minuterie intégrée qui commute l'alimentation électrique CA entre la moitié des prises de l'appareil et les autres à intervalles définies afin de protéger contre les surcharges.

La minuterie permettra d'alimenter chaque ensemble de 18 prises pendant la durée indiquée sur la minuterie (15 minutes par défaut). Lorsque le temps sera écoulé, le chariot transférera l'alimentation à l'autre ensemble puis continuera à alternier entre les ensembles de la même façon. À chaque fois que l'alimentation du chariot est coupée puis rallumée, l'alimentation reprend au premier ensemble.

Le voyant LED à l'extérieur du chariot vous indiquera l'ensemble qui est en charge.

Par défaut, la minuterie est réglée pour des cycles de 15 minutes. Plus d'un cycle sera nécessaire pour recharger complètement les appareils dont la batterie est à plat.

Le voyant LED sera rouge s'il est en charge

Disjoncteur :

Le chariot est doté d'un disjoncteur. Si les prises internes et externes ne sont pas alimentées, vérifiez que le disjoncteur est déclenché.

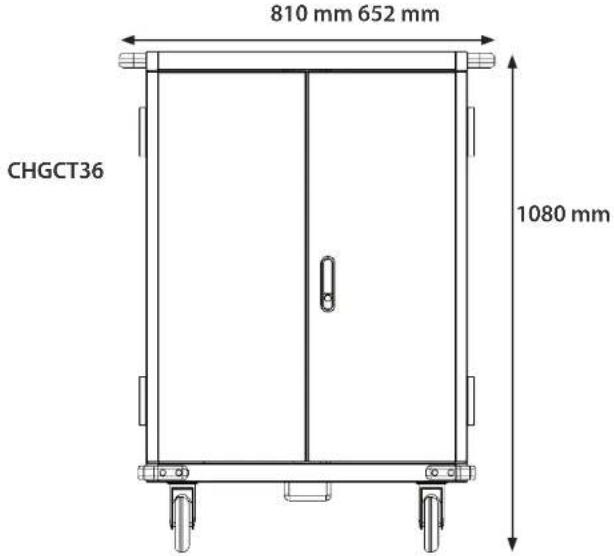

Dimensions du chariot

Numéro du modèle V7 CHGCT36	1E CHGCT36 1K
IM SKU J154274 J154275
EAN / UPC 066291910115 / 06629	9101164
Couleur Noir et gris Noir et gris
Matériau	Acier laminé à froid de calibre 18 de haute qualité	Acier laminé à froid de calibre 18 de haute qualité
Espaces des appareils numérotés	36 36
Organisation et praticité	Séparateurs d'appareils flexibles avec réseau de gestion des câbles et fentes pour appareils numérotées sur des élagères coulissantes, fentes pour adaptateurs d'alimentation numérotées avec gestion des câbles, deux poignées de manœuvre	Séparateurs d'appareils flexibles avec réseau de gestion des câbles et fentes pour appareils numérotées sur des élagères coulissantes, fentes pour adaptateurs d'alimentation numérotées avec gestion des câbles, deux poignées de manœuvre
Système de refroidissement Fentes de ventilation (taux de 60 %), système de ventilation optionnel		Fentes de ventilation (taux de 60 %), système de ventilation optionnel
Garantie 5 ans	5 ans
Contenu du paquet	Chariot de charge, câble d'alimentation Schuko de 1,83 m, manuel	Chariot de charge, câble d'alimentation RU de 1,83 m, manuel
Tension d'entrée	230V CA, 15 A, 60 HZ	230V CA, 15 A, 60 HZ
Tension de sortie	230V CA, 15 A, 60 HZ	230V CA, 15 A, 60 HZ
Système de charge	Système de minuterie réglable basé sur zone	Système de minuterie réglable basé sur zone
Dimensions des roulettes	12,7 cm	12,7 cm
Dimensions du produit 810 x 652	x 1080 mm 810 x 652	x 1080 mm
Poids du produit	91 kg	91 kg
Dimensions du colis	845 x 752 x 1272 mm	845 x 752 x 1272 mm
Poids du paquet	109 kg	109 kg
Dimensions des fentes pour appareils	381 x 36 x 260 mm	381 x 36 x 260 mm
Dimensions des fentes pour les adaptateurs d'alimentation	89 x 40 x 200 mm	89 x 40 x 200 mm
Poids maximum (dessus du chariot)	60 kg	60 kg
Sécurité et certifications	Unités de distribution d'alimentation approuvées CE et directive RoHS	Unités de distribution d'alimentation approuvées CL et directive RoHS
Environnement*	« Fonctionnement : de -10 °C à 40 °C Humidité : humidité relative de 20 % à 80 %Stockage : de -40 °C à +60 °C Humidité : humidité relative de 20 % à 90 % »	« Fonctionnement : de -10 °C à 40 °C Humidité : humidité relative de 20 % à 80 %Stockage : de -40 °C à +60 °C Humidité : humidité relative de 20 % à 90 % »

*Remarque : Uniquement pour ce chariot. Consultez les spécifications de l'environnement des appareils que vous stockez.

AVERTISSEMENT

• Afin de réduire les risques d'électrocution, n'utilisez ce produit qu'en intérieur.
• Ce produit est lourd. Soyez prudent lors de la manipulation et gardez à la verticale. N'essayez pas de le déballer ou de le déplacer seul.
• Soyez prudent lors du déballage et conservez l'emballage pour une utilisation ultérieure. Les rayures et les autres dommages causés par une mauvaise manipulation ne sont pas couverts par la garantie.
• Ne laissez personne s'asseoir, se tenir debout ou grimper sur ce produit.
• Ne bloquez pas les orifices de ventilation utilisés pour la circulation de l'air.
• Ne surchargez pas ce produit d'objets lourds que ce soit à intérieur ou sur le dessus.
• Avant de déplacer ce produit, débranchez l'alimentation de la prise murale.
• Lorsque vous déplacez ce produit, assurez-vous que le cordon d'alimentation soit bien fixé.
• Ce produit doit toujours être utilisé par des adultes ou sous la surveillance d'un adulte.
• Ne débranchez jamais ce produit de la prise en tirant sur le cordon d'alimentation ou avec des mains mouillées.
• N'utilisez pas de rallonge avec ce produit.
• L'utilisation de tout type de prise autre qu'une prise bipolaire à trois fils avec mise à la terre peut présenter un risque d'électrocution et entraîner une violation des codes électriques locaux.
• En cas d'urgence, débranchez le cordon d'alimentation de la prise d'alimentation CA.
• Ne branchez pas l'entrée de ce produit dans sa propre sortie.
• Ne branchez pas de rallonge, de multiprise ou de parasurtenseur supplémentaire à ce produit.
• Ne raccordez pas d'élément autre que du matériel informatique à ce produit comme des équipements médicaux, des équipements de maintien des fonctions vitales, des fours à micro-ondes ou des aspirateurs.
• Placez les câbles de façon à ce qu'ils ne puissent pas être tirés ou débranchés et que personne ne puisse marcher ou trébucher dessus.
• N'essayez pas de démonter ce produit. Ce produit ne contient aucune pièce remplaçable par l'utilisateur. Seul le personnel de l'usine peut effectuer des réparations.
• Si ce produit est employé à mauvais escient, est utilisé de manière incorrecte ou est réparé, la garantie sera annulée.
• Ne retirez pas les fiches des prises utilisées portant la mention « Ne pas enlever » avec un autocollant rouge. Celles-ci sont nécessaires pour assurer le bon fonctionnement du système de charge et des prises auxiliaires.

Armario de carga

Français : Garantie limitée de 5 ans

La garantie limitée du fabricant V7 couvre ce produit contre les défauts de matériaux ou de fabrication pour une période de 60 mois à compter de la date d'achat pour les pièces et la main-d'œuvre. L'obligation, dans le cadre de cette garantie limitées, n'exéderre en aucun cas le coût de remplacement ou le coût d'origine du produit au moment de son achat. En cas de discontinué ou d'indisponibilité du produit au moment où la panne s'est produite, le produit sera, à la seule discrétion du fabricant, remplacé au profit du premier achateur par un produit substantiellement semblable d'une valeur égale ou inférieure ou le premier achateur receva un remboursement égal au prix original c'est à dire au prix d'achat par le premier achateur. Cette garantie limitée ne couvre pas la réparation du plastique craquel, rayé, brisé ou modifié, ou deux autres dommage esthétique, ni les pièces ayant été modificées, dégradées ou démonnées. En outre, elle ne s'applique pas aux réparations ou au remplacement nécessaires après un événement, quel qu'il soit, hors du contrôle du fabricant, ou d'un employé ou d'un agent du fabricant, notamment les dysfonctionnels, défauts ou déflaurances qui, selon le fabricant, ont été provoqués ou résultent d'un entretion ou de pièces non autorisées, d'une maintenance inadequate, d'une utilisation contraire aux instructions fournies, d'accidents d'expédition ou de transport, de modifications ou de réparations par l'utilisateur, d'abus, de mésusage, de négligence, d'un accident, d'un incendie, d'une imondation ou d'un autre cas de force majeure, d'une tension secteur incorrecte ou de l'assure normale, ou qui résistaient pas au moment de l'achat du produit. Cette garantie limitée ne s'applique pas aux dommages produits lors du déballage, de la mise en place ou de l'installation, de la déposu de produit pour réparation, de la réinstallation du produit après réparation, ni aux frais d'expédition de l'article pour quelque raison que ce soit. Il moëiste aucune autre garantie, explicite, écrite ou orale, que cette garantie limitée limpimée. Toutes les garanties implicités, notamment les garanties implicités ou de qualité marchande ou d'adaptation à un but particulier, sont limitées à la durée de cette garantie limitée. En aucun cas, V7 ne sera responsable des dommages fortuits ou indirects, quelle que soit leur nature, notamment, des pertes de bénéfices ou des pertes commerciales, dans la mesure où des dommages peuvent être rejetés par la loi. Certains pays acceptant pas l'exclusion ou la limitation de responsabilité découlant de garanties implicites ou les limites de durée des garanties implicites, c'est pourquoi les exclusions ou limitations précédemies peuvent ne pas s'appliquer à tous les acheteurs. Cette garantie limitée est assujette aux réglementaines locales en vigueur, c'est-à-dire celles du pays dans lequel le produit à été originellement acheté. Cette garantie limitée ne s'appliquera que conformément à la législation nationale en vigueur régissant la vente de biens de consommation. Les droits et les recours dont peuvent bénéficier les consommateurs tels que les lois les prorégent ne seront pas limités. Cette garantie n'est valable que dans le pays où le produit a été originellement acheté. Pour des informations complémentaires, reportez-vous à www.V7-world.com.

Vous pouvez faire valoir cette garantie là où vous avez acheté votre produit conformément aux directives d'échange de l'établissement. À tout moment au cours de cette garantie, veuillez vous renseigner auprès du distributeur autorisé de votre juridiction.
