CHGCT361K - Carrello trasporto V7 - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Carrello per trasporto e ricarica
Marca	V7
Modello	CHGCT361K
Dimensioni del prodotto (L x P x A)	810 x 652 x 1080 mm
Dimensioni del cartone (L x P x A)	845 x 752 x 1272 mm
Peso netto	91 kg
Peso lordo	109 kg
Materiale	Acciaio laminato a freddo di calibro 18 di alta qualità
Colore	Nero e grigio
Numero di scomparti per dispositivi	36
Dimensioni degli scomparti (L x l x A)	381 x 36 x 260 mm
Dimensioni degli scomparti adattatori (L x l x A)	89 x 40 x 200 mm
Carico massimo sulla parte superiore	60 kg
Tensione di ingresso	230 V CA, 15 A, 60 Hz
Tensione di uscita	230 V CA, 15 A, 60 Hz
Sistema di ricarica	Temporizzatore regolabile per zona, cicli di 15 minuti per impostazione predefinita
Sistema di raffreddamento	Fessure di ventilazione (60% di tasso) + opzionale
Ruote	12,7 cm (5 pollici)
Garanzia	5 anni (limitata dal produttore)
Certificazioni	CE, RoHS
Contenuto della confezione	Carrello, cavo di alimentazione (1,83 m), manuale, chiavi (x2)
Sicurezza	Interruttore automatico, blocco con chiave, spia LED di ricarica rossa
Funzionalità aggiuntive	Ripiani scorrevoli, divisori flessibili, gestione dei cavi, due maniglie di manovra

Domande frequenti - CHGCT361K V7

Come aprire le porte del carrello?

Per aprire le porte, spingere verso il basso, poi sollevare la maniglia e ruotarla. Seguire i passaggi nell'ordine indicato sulle istruzioni.

Come collegare i dispositivi al carrello?

Collegare ciascun alimentatore nelle apposite fessure, posizionare i cavi sul separatore di supporto cavi, quindi inserire i dispositivi nei divisori. Attenzione a non sovraccaricare il circuito: il carrello alterna l'alimentazione tra due gruppi di 18 prese ogni 15 minuti.

Cosa significa la spia LED rossa?

La spia LED rossa indica che il gruppo di prese corrispondente è in fase di ricarica. Quando è spenta, l'altro gruppo è alimentato.

Come regolare il timer di ricarica?

Il timer è impostato per default su 15 minuti. Per modificarlo, consultare il manuale. Alterna l'alimentazione tra due gruppi di prese per evitare sovraccarichi.

Cosa fare se il carrello non si accende?

Verificare prima l'interruttore automatico: se è scattato, riarmarlo. Assicurarsi inoltre che il carrello sia correttamente collegato a una presa di corrente.

Posso usare una prolunga?

No, l'uso di una prolunga è vietato. Collegare il carrello direttamente a una presa a muro con messa a terra.

Qual è il peso massimo supportato sulla parte superiore?

Il peso massimo consentito sul piano superiore è di 60 kg. Non posizionare oggetti pesanti all'interno oltre la capacità degli scomparti.

Il carrello può essere utilizzato all'aperto?

No, questo carrello è progettato per uso solo interno. L'uso all'aperto comporta rischio di elettrocuzione.

Come pulire e mantenere il carrello?

Pulire l'esterno con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. Per l'interno, spolverare regolarmente. Non tentare di smontare il carrello.

Qual è la durata della garanzia e come usufruirne?

La garanzia limitata del produttore è di 5 anni dalla data di acquisto. Copre difetti di materiali e fabbricazione. Per attivarla, contattare il rivenditore o visitare www.V7-world.com.

MANUALE UTENTE CHGCT361K V7

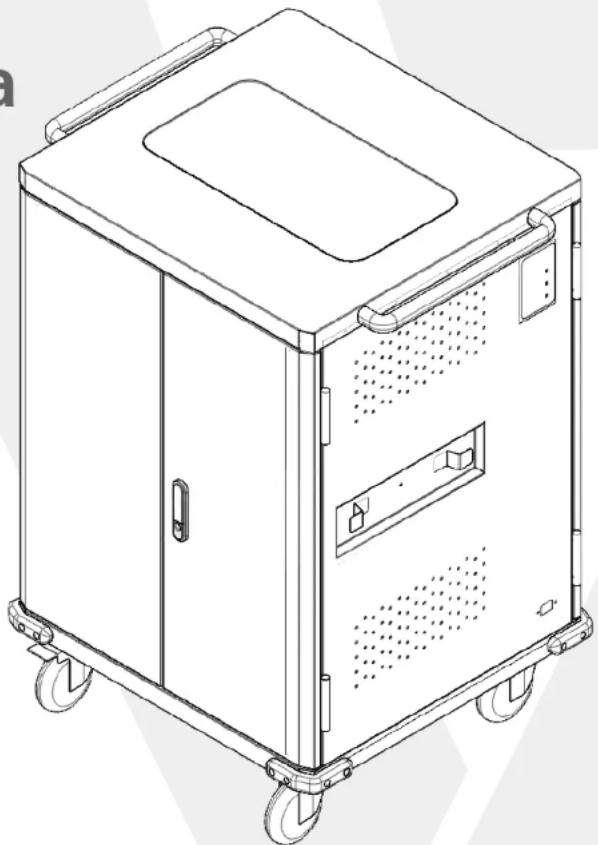

Carrello di ricarica

1 Operazioni preliminari

Contenuto della confezione

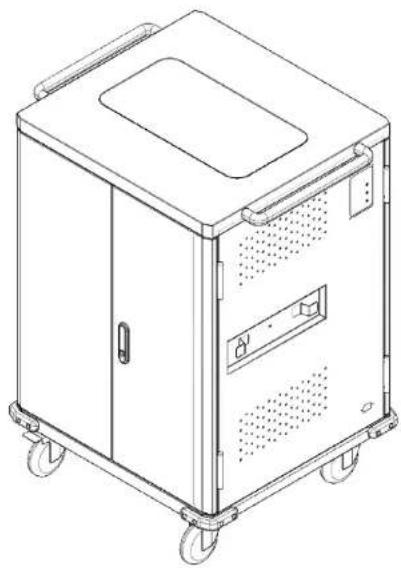

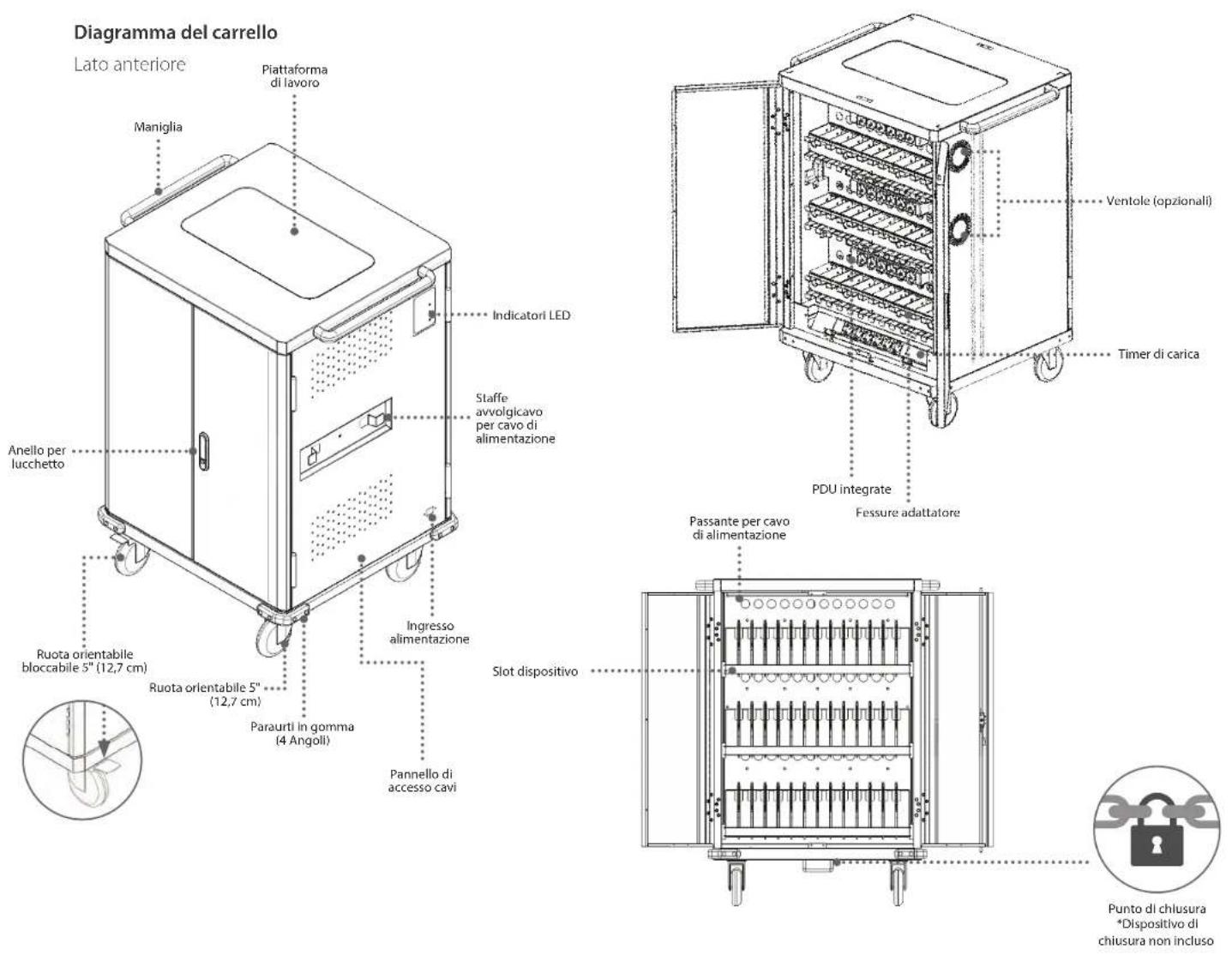

Diagramma del carrello

Disimballaggio

Blocco del carrello

2 Configurazione

Collegamento dei dispositivi

Caratteristiche avanzate

3 Specifiche tecniche

4 Sicurezza e avvertenze

Contenuto della confezione

• Cavo di alimentazione CA
• Chiavi

CHGCT36

Cavo di alimentazione CA Chiavi

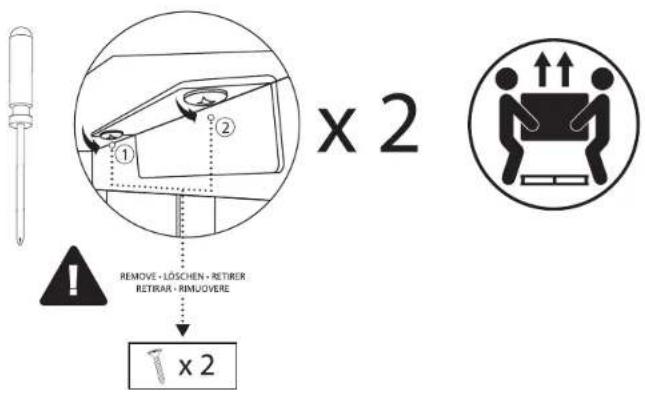

Rimuovere l'unità dal pallet

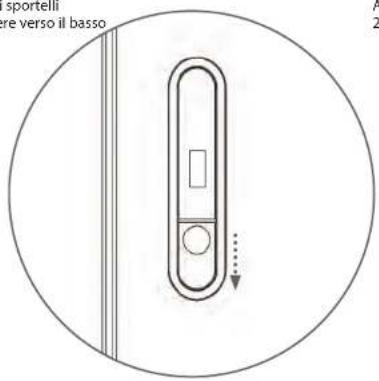

Aprire gli sportelli
1. Spingere verso il basso

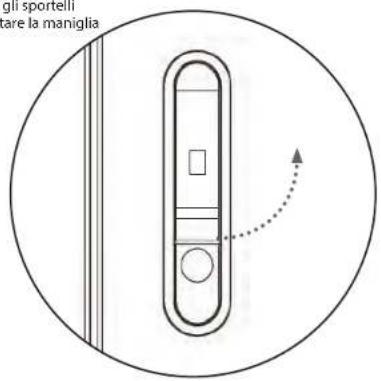

Aprire gli sportelli

1. Sollevare la maniglia

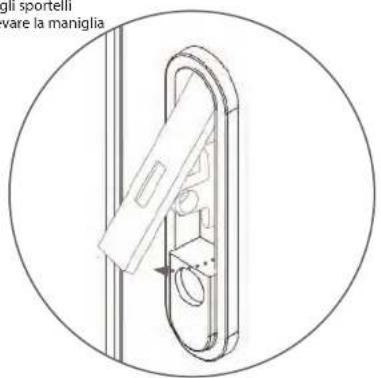

Aprire gli sportelli
3. Ruotare la maniglia

Serrature sportelli Fronte/Retro

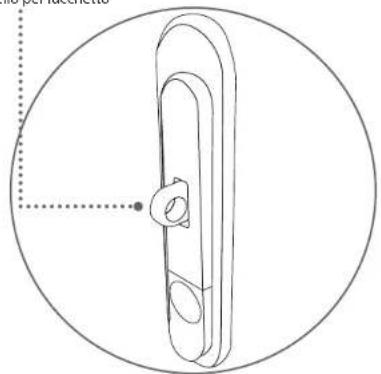

Anello per lucchetto

*Lucchetto non incluso

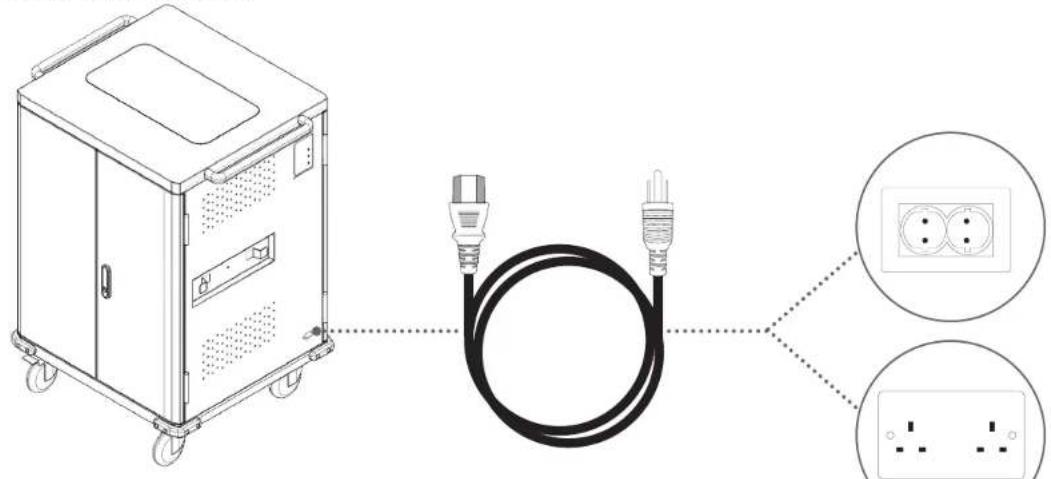

1. Collegare il carrello alla presa

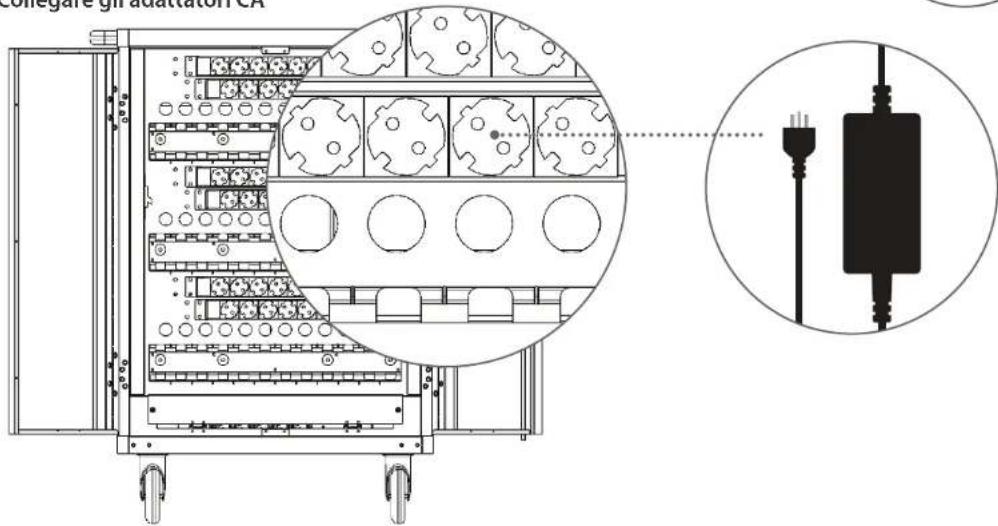

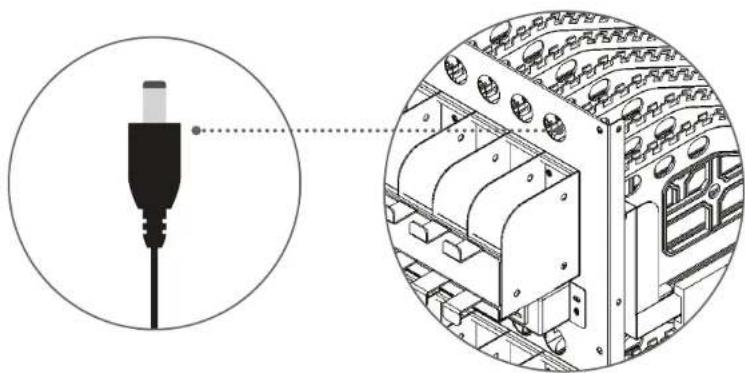

1. Collegare gli adattatori CA

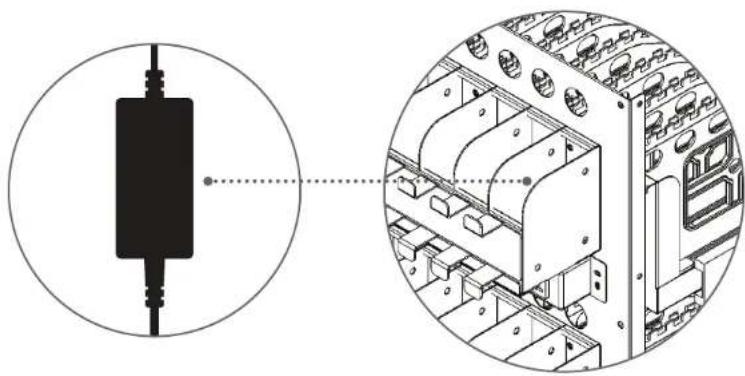

1. Collocare gli adattatori nelle fessure


1. Far passare gli adattatori attraverso i fori passanti

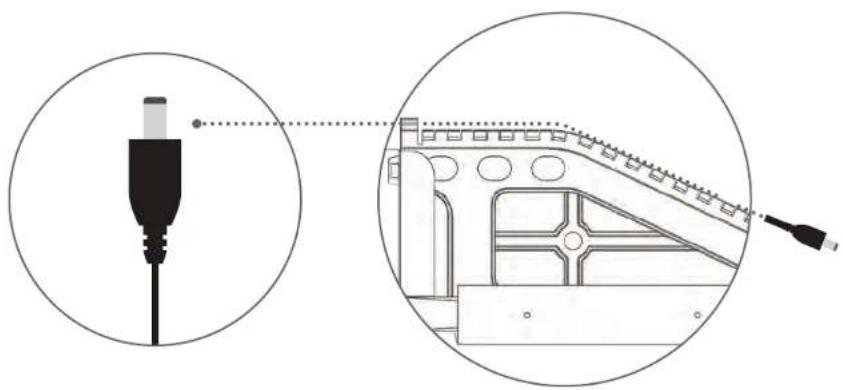

1. Collocare i cavi degli adattatori sui divisori portacavi

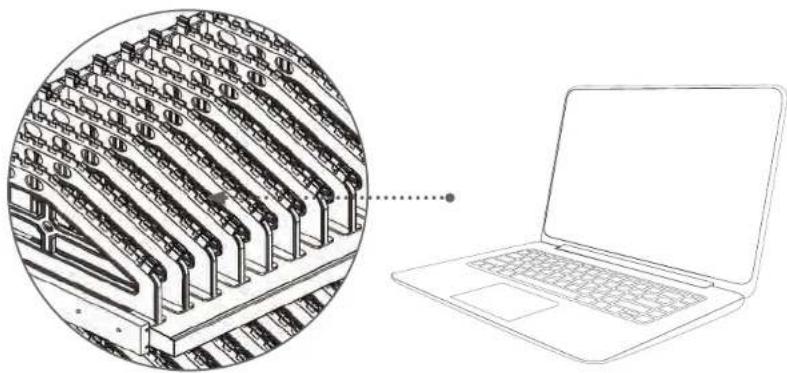

1. Posizionare i dispositivi nei divisori

La ricarica contemporanea di tutti i dispositivi può causare un sovraccarico su un circuito tipico. I carrelli di ricarica V7 sono dotati di un dispositivo di cronometraggio integrato che commuta automaticamente l'alimentazione CA da una metà delle uscite del dispositivo all'altra, a intervalli prestabiliti al fine di evitare i sovraccarichi.

Il modulo timer fornisce alimenta ogni set di 18 prese per il tempo indicato sul timer (il valore predefinito è 15 minuti). Allo scadere di tale intervallo, il carrello passa ad alimentare l'altro set, quindi continua ad alternare i lati. Ogni volta che si interrompe l'alimentazione del carrello e poi la si ripristina, il carrello ricomincia ad alimentare il primo set.

L'indicatore LED all'esterno del carrello indica il set attualmente in carica.

Il timer è impostato in fabbrica su un ciclo di 15 minuti. I dispositivi con batterie completamente scariche richiedono più di un ciclo per poter effettuare una ricarica completa.

Durante la ricarica

l'indicatore LED

è rosso

Disgiuntore:

Sul carrello è presente un disgiuntore. Se le prese interne ed esterne risultano non alimentate, verificare che il disgiuntore non sia disattivato.

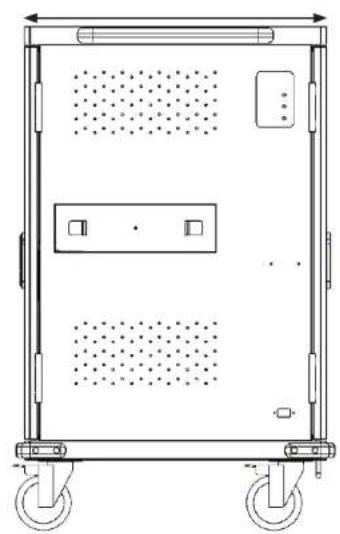

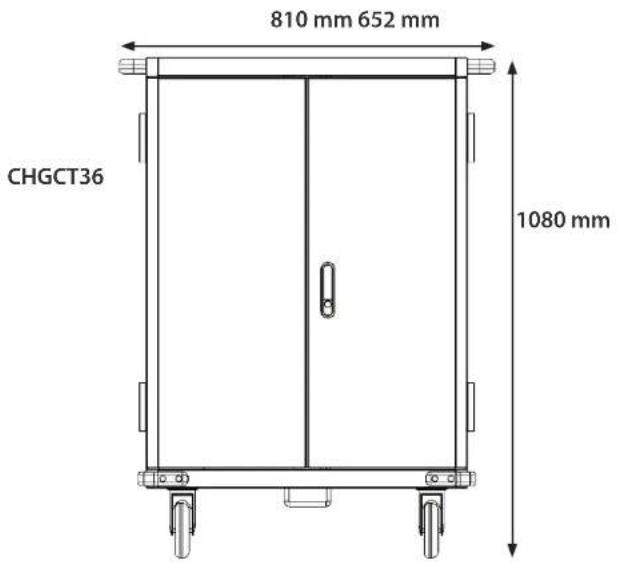

Dimensioni carrello

Numero modello V7 CHGCT36-1F	CHGCT36-1K
Codice articolo IM J154274 J154275
EAN / UPC 0662919101157 066291	9101164
Colore Nero e Grigio Nero e Grigio
Materiale	Acciaio laminato a freddo di alta qualità calibro 18	Acciaio laminato a freddo di alta qualità calibro 18
Spazi numerati per dispositivi 36	36
Organizzazione e praticità Divisori flessibili per dispositivi con canali per cavi e fessure dei dispositivi numerate su ripiani scorrevoli, fessure per adattatori di alimentazione numerati con gestione dei cavi e due maniglie di spinta	Divisori flessibili per dispositivi con canali per cavi e fessure dei dispositivi numerate su ripiani scorrevoli, fessure per adattatori di alimentazione numerati con gestione dei cavi e due maniglie di spinta
Sistema di raffreddamento	Fessure di ventilazione (60%), sistema di ventole opzionale	Fessure di ventilazione (60%), sistema di ventole opzionale
Garanzia	5 anni	5 anni
Contenuto della confezione	Carrello di ricarica, cavo di alimentazione Shuko da 1,83 m, manuale	Carrello di ricarica, cavo di alimentazione UK da 1,83 m, manuale
Tensione d'ingresso	230V AC, 15 A, 60 HZ	230V AC, 15 A, 60 HZ
Tensione di uscita	230V AC, 15 A, 60 HZ	230V AC, 15 A, 60 HZ
Sistema di carica	Sistema con timer a zone regolabili	Sistema con timer a zone regolabili
Dimensione ruote 5 pollici (12,7 cm)	5 pollici (12,7 cm)
Dimensioni del prodotto	810 x 652 x 1080 mm	810 x 652 x 1080 mm
Peso del prodotto	91 kg	91 kg
Dimensione della confezione	845 x 752 x 1272 mm	845 x 752 x 1272 mm
Peso della confezione	109 kg	109 kg
Dimensioni fessure per dispositivi	381 x 36 x 260 mm	381 x 36 x 260 mm
Dimensioni fessura adattatore di alimentazione	89 x 40 x 200 mm	89 x 40 x 200 mm
Portata di carico (parte superiore del carrello)	60 kg	60 kg
Sicurezza e conformità	Unità di distribuzione dell'alimentazione con approvazione ROHS, CE	Unità di distribuzione dell'alimentazione con approvazione ROHS, CE
Ambiente*.	"Uso: Da -10 °C a 40 °C - Umidità: Dal 20% all'80% di UR Stoccaggio: Da -40 °C a 160 °C - Umidità: Dal 20% al 90% di UR"	"Uso: Da -10 °C a 40 °C - Umidità: Dal 20% all'80% di UR Stoccaggio: Da -40 °C a 160 °C - Umidità: Dal 20% al 90% di UR"

*Nota: dati validi solo per il carrello. Controllare le specifiche ambientali dei dispositivi stoccati sul carrello.

ATTENZIONE

• Per ridurre il rischio di scosse elettriche, utilizzare questo prodotto solo all'interno.
• Questo prodotto è pesante. Prestare attenzione e mantenere il prodotto in posizione verticale. Non tentare di disimballarlo o spostarlo senza assistenza.
• Prestare attenzione durante il disimballaggio e conservare il materiale d'imballaggio per un uso successivo. Graffi e altri danni causati da un uso improprio non sono coperti dalla garanzia.
• Assicurarsi che nessuno si sieda, stia in piedi o si arrampichi su questo prodotto.
• Non ostruire i fori di ventilazione utilizzati per la circolazione dell'aria.
• Non collocare oggetti pesanti sopra o all'interno del prodotto.
• Prima di spostare il prodotto, scollegare l'alimentazione dalla presa a muro.
• Durante lo spostamento del prodotto, assicurarsi che il cavo di alimentazione sia fissato.
• Questo prodotto deve essere sempre utilizzato da adulti o con la supervisione di adulti.
• Non scollegare mai questo prodotto dalla presa con le mani bagnate o tirando il cavo di alimentazione.
• Non utilizzare prolunghe per il collegamento elettrico di questo prodotto.
• Il collegamento a qualsiasi altro tipo di presa diverso da quello a terra a due e tre fili può provocare il rischio di scosse elettriche e violare le normative elettriche locali.
• In caso di emergenza, scollegare il cavo di alimentazione dalla presa di alimentazione CA.
• Non collegare la presa di ingresso del prodotto alla sua presa di uscita.
• Non collegare a questo prodotto prolunghe, ciabatte o protezioni da sovratensioni aggiuntive.
• Non collegare al prodotto oggetti diversi da computer e affini, come, ad esempio apparecchiature mediche, attrezzature di supporto vitale, forni a microonde o aspirapolvere.
• Collocare i cavi in modo che risultino eccessivamente tesi o che possano impigliarsi e in modo che nessuno possa calpestarli o inciamparvi.
• Non tentare di smontare il prodotto. Questo prodotto non contiene parti sostituibili dall'utente. Le riparazioni devono essere eseguite esclusivamente dal personale autorizzato dal produttore.
• Se il prodotto viene utilizzato in modo improprio, non correttamente utilizzato o riparato, la garanzia decade.
• Non rimuovere dalle prese le spine dotate di etichetta rossa "Do not remove" ("Non rimuovere"). Tali spine sono necessarie per il funzionamento del sistema di carica e delle uscite ausiliarie del carrello.

5 Year Warranty

Italiano: Garanzia limitata di 5 anni

La garanzia limitata del fabbricante V7 copre il prodotto in caso di diletti di materiale o di lavorazione a decorrere dalla data di acquisto per un periodo di 60 mesi per parti e manodopera. La responsabilità del fabbricante secondo i termini di questa garanzia limitata non potrà superare in nessun caso il costo della sostituzione con un prodotto similio e il costo originale del prodotto al momento dell'acquisto. Se il prodotto risultato difettoso non viene più fabbricato o non è disponibile, a sola discrezione del fabbricante, verrà sostituito all'acquirente originale con un prodotto sostanzialmente simile di valore pari o inferiore; oppure l'acquirente originale ricevera un rimborso pari al prezzo di acquisto originale. Questa garanzia limitata esclude la riparazione di parti in plastica incinate, graficate, rotte o alterate o di qualsiasi altro tipo di danno estetico, nonché la riparazione di parti danneggiate da manomissioni o alterazioni oppure limosse. La garanzia non copre inoltre le riparazioni o sostituzioni rese necessarie da cause che trascendono la responsabilità del fabbricante; di un dipendente o di un agente del fabbricante compresi ima non a titolo inclusivo quasi, difetti o mancato funzionamento che, a giudizio del fabbricante: slano stati causati di riparizioni non autorizzate o dall'uso di componenti non approvati, da manutenzione impropria, dal funzionamento non conforme alle istruzioni fornite, da incidenti subiti durante il trasporto o in transito, da modifiche o riparazioni eseguite dall'utente da abuso, uso improprio, incuria, incidenti, incendi, allagamenti e altre cause di forza maggiore, dall'uso di tensioni di nete fuori specifica e dalla normale usura oppure che non esistevano al momento dell'acquisto del prodotto. Questa garanzia limitata non copre inoltre i danni subiti dal prodotto durante l'estrazione dalla comezione, la messa a punto o l'installazione, la rimozione del prodotto per riparazioni e la sua reinstallazione a riparazione avvenuta o i costi di spedizioni, indipendentemente dalla motivazione. La presente garanzia scelta è esclusiva e sostituisce qualsiasi altra garanzia, espessa o implicita. Eventuali altre garanzie impliche, comprese (ma non in modo esclusivo le garanzie impliche di commerciabilità o idoneità a uno scopo particolare, sono limitate alla durata della presente garanzia limitata. V7 declina ogni responsabilità in relazione a danni materiali diretti o indietti di qualsiasi natura, compresi (ma non in modo esclusivi perdita di profitti o perdite commerciali, nei limiti previsti dalla legge. Alcuri Pasci non consentono l'esclusione o la limitazione della responsabilità derivata da garanzie impliche o la limitazione delle durata delle garanzie impliche, pertanto le limitazioni e esclusioni precedenti non riguardano tutti i acquienti. Questa garanzia limitata è soggetta alle leggi della giurisdizione del Paese in cui il prodotto è stato originalamente acquistato. I termini di questa garanzia limitata sono soggetti al limiti consentiti dalle leggi nazionali applicabili alla vendita del beni di consumo. I diritti e rimedì disponibili al consumatori secondo le leggi per la protezione dei consumatori non saranno limitati. Questa garanzia e valida solo nel Paese in cui è stato originaliamente acquistato il prodotto. Laterieri informazioni sono disponibili sul sito www.v7-world.com.

Questa garanzia può essere esercitata al punto di acquisto in conformità con le prassi per la sostituzione dei prodotti applicate dal rivenditore. In qualsiasi momento successivo durante il termine di questa garanzia, rivolgersi al distributore autorizzato di zona.
