CHGCT361K - Transportwagen V7 - Kostenlose Bedienungsanleitung

Produkttyp	Transport- und Ladewagen
Marke	V7
Modell	CHGCT361K
Produktabmessungen (L x T x H)	810 x 652 x 1080 mm
Kartonabmessungen (L x T x H)	845 x 752 x 1272 mm
Nettogewicht	91 kg
Bruttogewicht	109 kg
Material	Hochwertiger kaltgewalzter Stahl der Stärke 18
Farbe	Schwarz und Grau
Anzahl Gerätefächer	36
Abmessungen der Fächer (L x B x H)	381 x 36 x 260 mm
Abmessungen der Adapterfächer (L x B x H)	89 x 40 x 200 mm
Maximale Belastung der Oberseite	60 kg
Eingangsspannung	230 V AC, 15 A, 60 Hz
Ausgangsspannung	230 V AC, 15 A, 60 Hz
Ladesystem	Zonenweise einstellbare Zeitschaltuhr, Standardzyklen 15 min
Kühlsystem	Lüftungsschlitze (60 % Öffnungsanteil) + optional
Rollen	12,7 cm (5 Zoll)
Garantie	5 Jahre (Hersteller-beschränkt)
Zertifizierungen	CE, RoHS
Kartoninhalt	Wagen, Netzkabel (1,83 m), Handbuch, Schlüssel (x2)
Sicherheit	Schutzschalter, Schlüsselverriegelung, rote Lade-LED
Zusätzliche Funktionen	Ausziehbare Ablagen, flexible Trennwände, Kabelmanagement, zwei Handgriffe

Häufig gestellte Fragen - CHGCT361K V7

Wie öffne ich die Türen des Wagens?

Um die Türen zu öffnen, drücken Sie nach unten, heben Sie dann den Griff an und drehen Sie ihn. Befolgen Sie die Schritte in der im Handbuch angegebenen Reihenfolge.

Wie schließe ich Geräte im Wagen an?

Schließen Sie jedes Netzteil in die vorgesehenen Schlitze an, legen Sie die Kabel auf den Kabelträger und setzen Sie die Geräte in die Trennwände ein. Achten Sie darauf, den Stromkreis nicht zu überlasten: Der Wagen wechselt alle 15 Minuten die Stromversorgung zwischen zwei Gruppen von 18 Steckdosen.

Was bedeutet die rote LED-Anzeige?

Die rote LED-Anzeige zeigt an, dass der entsprechende Steckdosensatz gerade geladen wird. Wenn sie aus ist, wird der andere Satz mit Strom versorgt.

Wie stelle ich die Ladezeitschaltuhr ein?

Die Zeitschaltuhr ist standardmäßig auf 15 Minuten eingestellt. Um sie zu ändern, konsultieren Sie das Handbuch. Sie wechselt die Stromversorgung zwischen zwei Steckdosengruppen, um Überlastungen zu vermeiden.

Was tun, wenn sich der Wagen nicht einschaltet?

Überprüfen Sie zuerst den Schutzschalter: Wenn er ausgelöst ist, setzen Sie ihn zurück. Stellen Sie außerdem sicher, dass der Wagen ordnungsgemäß an eine Steckdose angeschlossen ist.

Kann ich ein Verlängerungskabel verwenden?

Nein, die Verwendung eines Verlängerungskabels ist verboten. Schließen Sie den Wagen direkt an eine geerdete Steckdose an.

Was ist das maximal zulässige Gewicht auf der Oberseite?

Das maximal zulässige Gewicht auf der oberen Ablage beträgt 60 kg. Legen Sie keine schweren Gegenstände im Inneren über die Kapazität der Fächer hinaus.

Kann der Wagen im Freien verwendet werden?

Nein, dieser Wagen ist nur für den Innenbereich bestimmt. Die Verwendung im Freien birgt ein Stromschlagrisiko.

Wie reinige und pflege ich den Wagen?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel. Für den Innenraum regelmäßig entstauben. Versuchen Sie nicht, den Wagen zu zerlegen.

Wie lange ist die Garantie und wie mache ich sie geltend?

Die eingeschränkte Herstellergarantie beträgt 5 Jahre ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab. Um sie geltend zu machen, wenden Sie sich an Ihren Händler oder besuchen Sie www.V7-world.com.

BEDIENUNGSANLEITUNG CHGCT361K V7

Abschließen des Wagens

2 Einrichtung

Anschließen von Geräten

Erweiterte Funktionen

3 Technische Daten

4 Sicherheits- und Warnhinweise

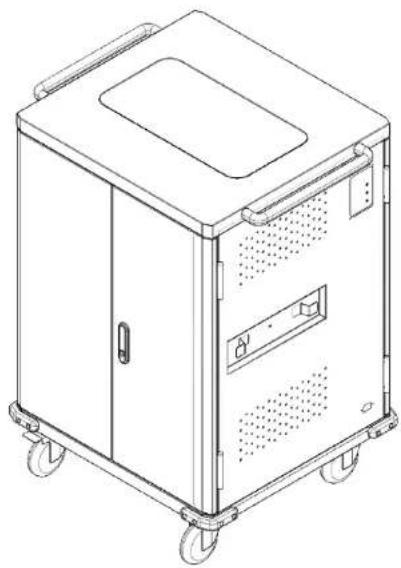

Paketinhalt

• AC-Netzkabel
• Schlüssel

CHGCT36

AC-Netzkabel Schlüssel

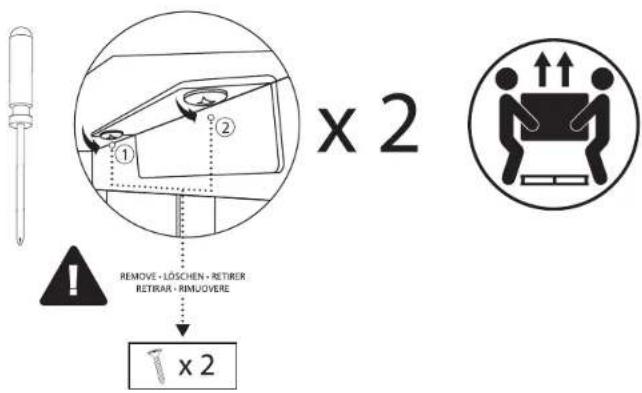

Von Palette entfernen

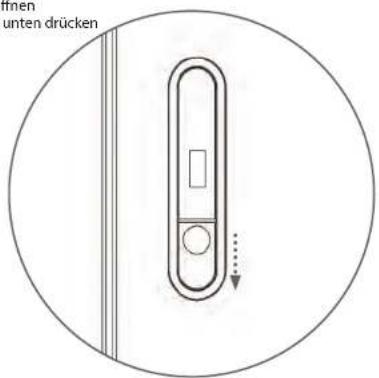

Türen öffnen
1. Nach unten drücken

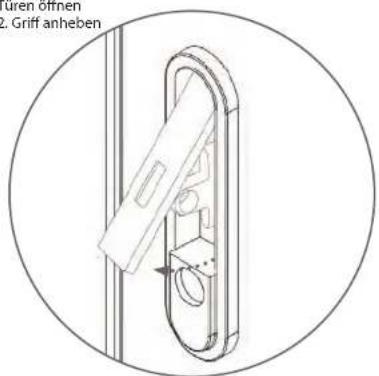

Türen öffnen

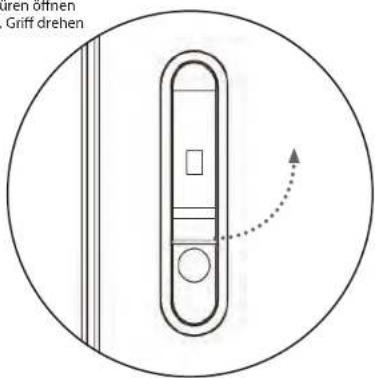

Türen öffnen
3. Griff drehen

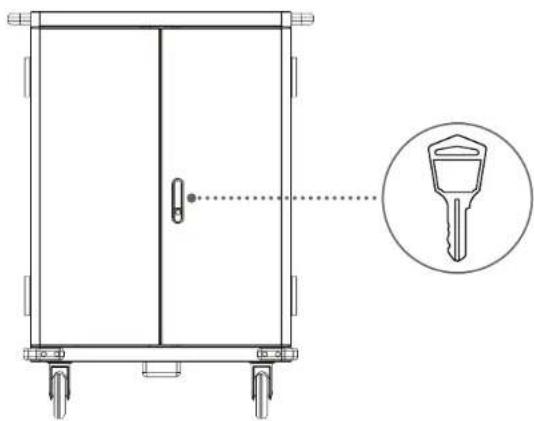

Türschlösser
Vorne/Hinten

*Vorhängeschloss nicht enthalten

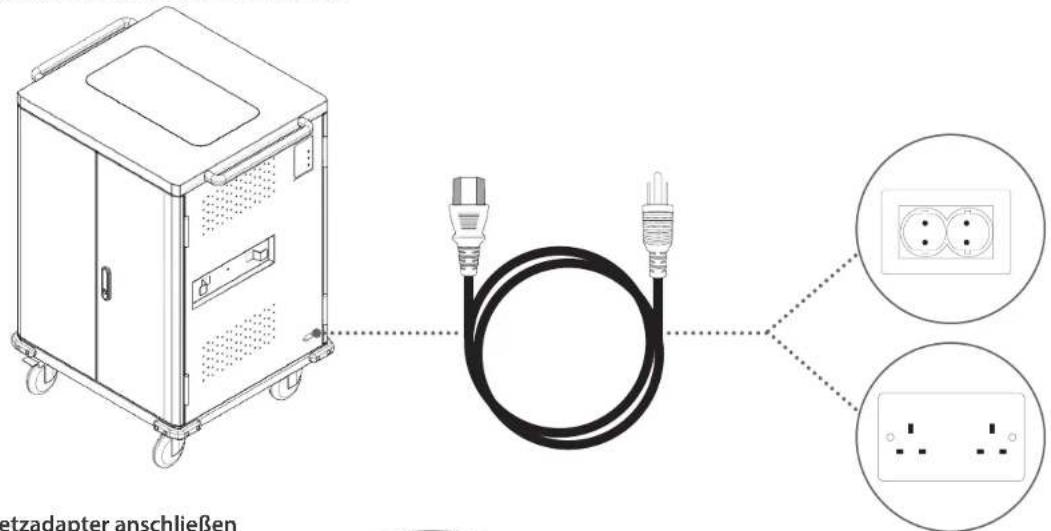

1. Wagen mit Stromanschluss verbinden

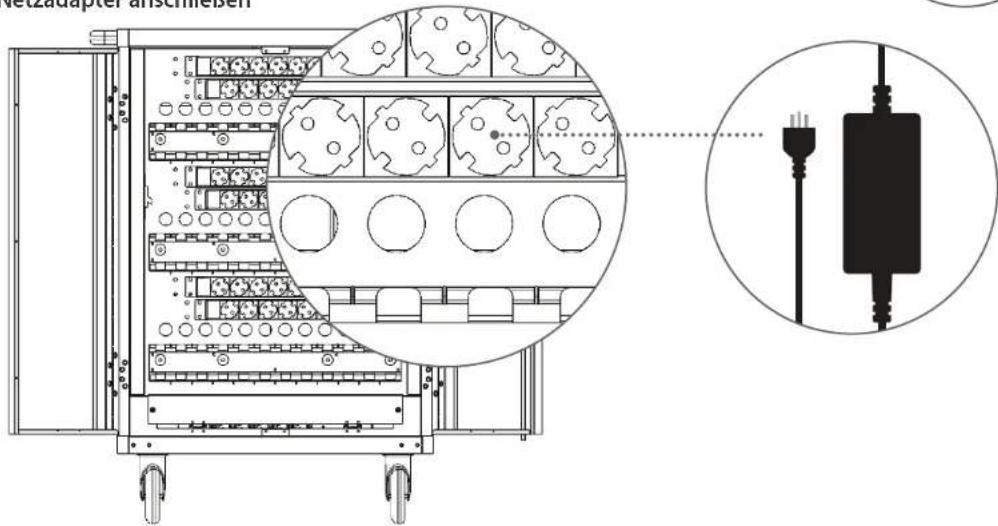

1. Netzadapter anschließen

1. Adapter durch die Durchlassöffnungen führen

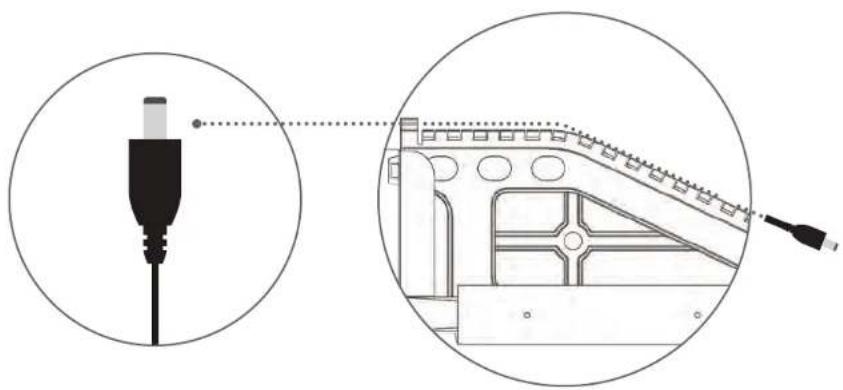

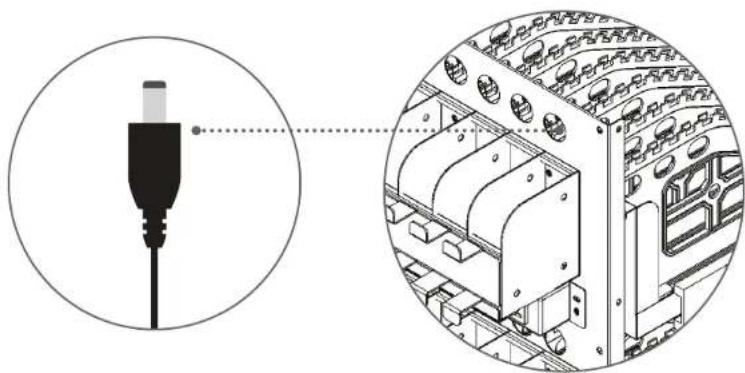

1. Die Adapterkabel an den Kabeltrennhalterungen befestigen

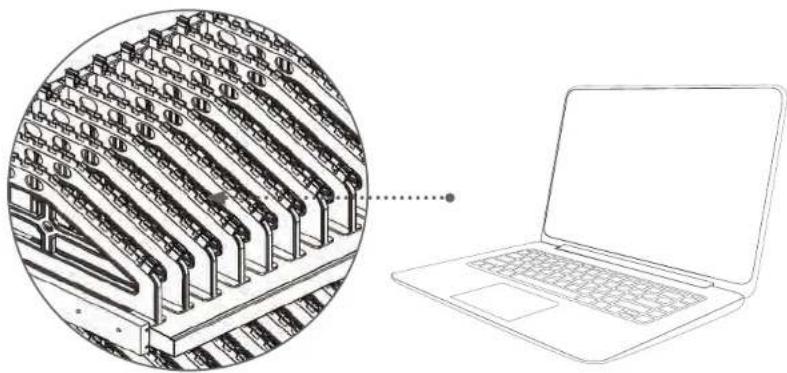

1. Die Geräte auf die Trenner legen

Gleichzeitiges Aufaden all Ihrer Geräte kann bei einem normalen Stromkreis zu einer Überlastung führen. V7 Ladewagen sind mit einem eingebauten Zeitmessgerät ausgestattet, das die Wechselstromversorgung in bestimmten Zeitabständen automatisch von einer I läfte der Geräteausgänge auf die andere schaltet, um vor einer Überlastung zu schützen.

Das Timermodul versorgt jeden Satz mit 18 Ausgängen für die auf dem Timer angegebene Zeit mit Strom (Standardeinstellung ist 15 Minuten). Wenn diese Zeit abgelaufen ist, wechselt der Wagen die Stromversorgung auf den anderen Satz und fährt weiter fort, die Seiten zu wechseln. Jedes Mal, wenn der Strom abgeschaltet und dann am Wagen wiederhergestellt wird, beginnt die Stromversorgung wieder beim ersten Satz.

Die LED-Anzeige an der Außenseite des Wagens zeigt Ihnen an, welcher Satz gerade geladen wird.

Der Timer ist werkseitig auf einen 15-Minuten-Zyklus eingestellt. Bei Geräten mit vollständig entleerter Batterie ist zum vollständigen Laden mehr als ein Zyklus notwendig.

Die LED-Anzeige

leuchtet beim

Laden rot auf.

Schutzschalter:

Der Wagen ist mit einem Schutzschalter ausgestattet. Wenn die Internen und externen Ausgänge nicht mit Strom versorgt werden, überprüfen Sie, ob der Schutzschalter ausgelöst wurde.

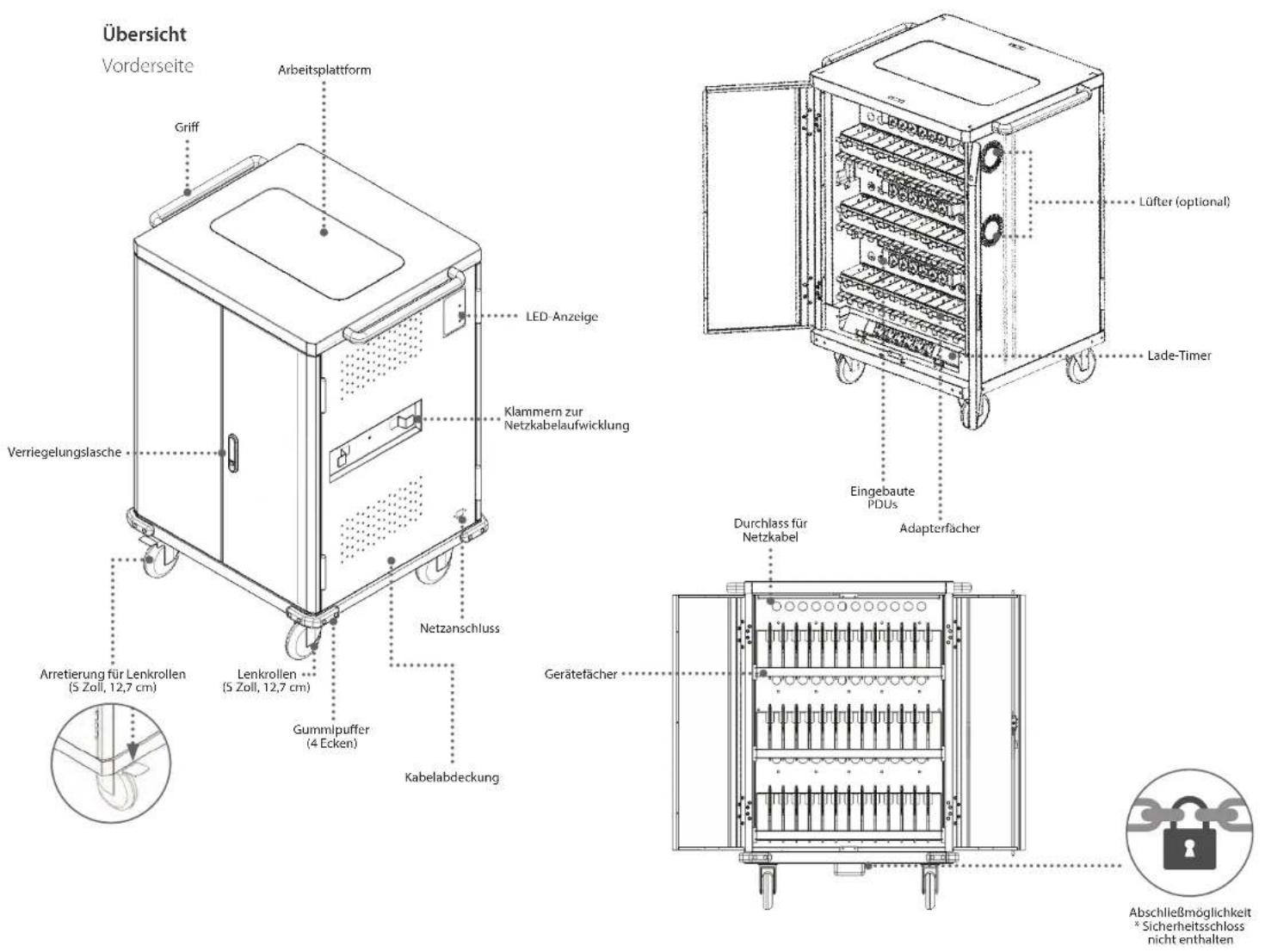

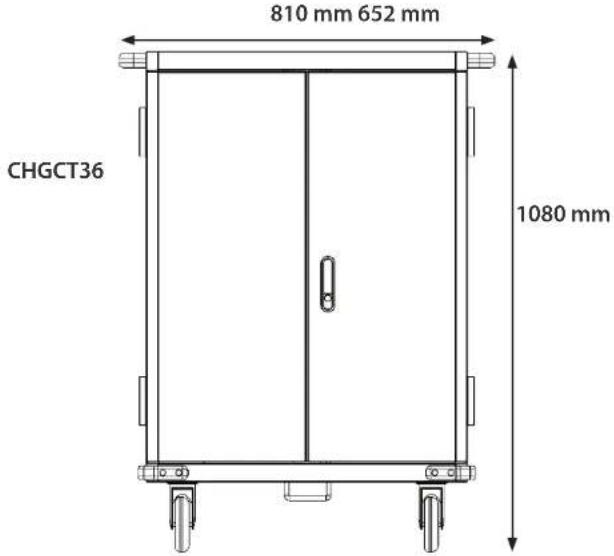

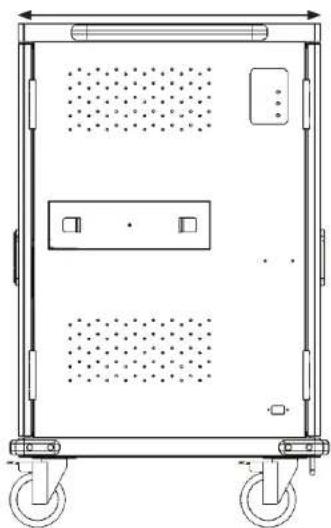

Abmessungen des Wagens

V7-Modellnummer CHGCT36-1E CHGCT36-1K
IM SKU J154274 J154275
EAN/UPC 0662919101157 0662919101164
Farbe Schwarz und Grau Schwarz und Grau
Material	Hochwertiger, kaltgewalzter Stahl, Stärke 18	Hochwertiger, kaltgewalzter Stahl, Stärke 18
Nummerierte Geräteplätze 36 36
Organisation und Komfort Flexib	e Gerätetrenner mit Kabelkanälen und nummerierten Gerätefächern auf Schiebeböden, nummerierte Netzteilfächer mit Kabelmanagement, zwei Schiebegriffe	Flexibie Gerätetrenner mit Kabelkanälen und nummerierten Gerätefächern auf Schiebeböden, nummerierte Netzteilfächer mit Kabelmanagement, zwei Schiebegriffe
Kühlungssystem	Belüftungsschlitze (Rate 60 %), optionales Lütersystem	Belüftungsschlitze (Rate 60 %), optionales Lütersystem
Garantie	5 Jahre	5 Jahre
Verpackungsinhalt	Ladewagen (6 Fuß, 1,83 m), Schuko-Netzkabel, Handbuch	Ladewagen (6 Fuß, 1,83 m), UK Netzkabel, Handbuch
Eingangsspannung	230 VAC, 15 A, 60 Hz	230 VAC, 15 A, 60 Hz
Ausgangsspannung	230 VAC, 15 A, 60 Hz	230 VAC, 15 A, 60 Hz
Ladesystem	Linstellbares, zonenbasiertes Timersystem	Linstellbares, zonenbasiertes Timersystem
Größe der Lenkrollen	5 Zoll (12,7 cm)	5 Zoll (12,7 cm)
Abmessungen	31,89 x 25,67 x 42,52 Zoll (810 x 652 x 1080 mm)	31,89 x 25,67 x 42,52 Zoll (810 x 652 x 1080 mm)
Produktgewicht	200,62 lbs (91 kg)	200,62 lbs (91 kg)
Verpackungsgröße	33,27 x 29,61 x 50,08 Zoll (845 x 752 x 1272 mm)	33,27 x 29,61 x 50,08 Zoll (845 x 752 x 1272 mm)
Verpackungsgewicht:	240,3 lbs (109 kg)	240,3 lbs (109 kg)
Abmessungen der Gerätefächer	15 x 1,42 x 20,24 Zoll (381 x 36 x 260 mm)	15 x 1,42 x 20,24 Zoll (381 x 36 x 260 mm)
Abmessungen der Netzadapterfächer	3,5 x 1,5 x 7,9 Zoll (89 x 40 x 200 mm)	3,5 x 1,5 x 7,9 Zoll (89 x 40 x 200 mm)
Tragfähigkeit (Oberseite des Wagens)	132,28 lbs (60 kg)	132,28 lbs (60 kg)
Sicherheit und Compliance	Stromverteiler mit ROHS- und CF-Zulassung	Stromverteiler mit ROHS- und CF-Zulassung
Umgebung*	„Betrick: -10 °C bis 40 °C Luftfeuchtigkeit: 20 % bis 80 % rel. FeuchteLagerung: -40 °C bis +60 °C Luftfeuchtigkeit: 20 % bis 90 % rel. Feuchte“	„Betriebs: -10 °C bis 40 °C Luftfeuchtigkeit: 20 % bis 80 % rel. FeuchteLagerung: -40 °C bis +60 °C Luftfeuchtigkeit: 20 % bis 90 % rel. Feuchte“

* Hinweis: Nur für diesen Ladewagen. Prüfen Sie die Umgebungsspezifikationen der zu lagemden Geräte.

VORSICHT

• Verwenden Sie zur Verringerung des Stromschlagrisikos dieses Produkt nur in Innenräumen.
• Dieses Produkt ist schwer. Gehen Sie beim Transport vorsichtig vor und halten Sie das Produkt aufrecht. Versuchen Sie nicht, das Produkt ohne Hilfe auszupacken oder zu bewegen.
• Seien Sie beim Auspacken vorsichtig und bewahren Sie das Verpackungsmaterial für den späteren Gebrauch auf. Kratzer und andere Schäden, die durch unsachgemäße Behandlung entstehen, fallen nicht unter die Garantie.
• Lassen Sie niemanden auf diesem Produkt sitzen, stehen oder darauf klettern.
• Blockieren Sie nicht die Belüftungsöffnungen zur Luftzirkulation.
• Überlasten Sie das Produkt nicht mit schweren Gegenständen auf oder in dem Produkt.
• Trennen Sie vor dem Transport dieses Geräts den Stromanschluss von der Steckdose.
• Vergewissern Sie sich beim Transport dieses Produkts, dass das Netzkabel gesichert ist.
• Dieses Produkt sollte immer von Erwachsenen oder unter Aufsicht von Erwachsenen verwendet werden.
• Trennen Sie niemals den Netzstecker von der Steckdose, wenn die Hände nass sind oder indem Sie am Netzkabel ziehen.
• Verwenden Sie kein Verlängerungskabel in Verbindung mit diesem Produkt.
• Der Anschluss an eine andere Art von Steckdose als eine zweipolige, dreiadrige geerdete Steckdose kann zu Stromschlaggefahr führen und die örtlichen elektrischen Vorschriften verletzen.
• Trennen Sie im Notfall das Netzkabel von der Steckdose.
• Schließen Sie den Eingang dieses Produkts nicht an seinem eigenen Ausgang an.
• Schließen Sie kein zusätzliches Verlängerungskabel, Netzteil oder Überspannungsschutzgerät an dieses Produkt an.
• Schließen Sie keine nicht computerbezogenen Gegenstände wie medizinische Geräte, Lebenserhaltungsgeräte, Mikrowellen oder Staubsauger an dieses Produkt an.
• Verlegen Sie die Kabel so, dass sie nicht gespannt oder geknickt werden und niemand darauf treten oder darüber stolpern kann.
• Versuchen Sie nicht, das Gerät zu zerlegen. Dieses Produkt enthält keine von Benutzern austauschbaren Teile. Reparaturen dürfen nur vom Werks-Servicepersonal durchgeführt werden.
• Wird dieses Produkt manipuliert, falsch bedient oder repariert, erlischt die Garantie.
• Entfernen Sie keine Stecker aus den Steckdosen, die mit der Aufschrift „Nicht entfernen“ auf einem roten Aufkleber gekennzeichnet sind. Diese werden benötigt, damit das Ladesystem und die Zusatzsteckdosen des Wagens funktionieren.

Chariot de charge

Deutsch: Eingeschränkte 5-Jahresgarantie

Mit der eingeschränkten V7 Herstiebergarantie wird garantiert, dass dieses Produkt frei von Material- oder Herstieffungstehlem ist. Der Garantizszeitraum umfasst 50 Monate ab Kauldatum und bezieht sich auf Ersatzseite und Reparaturarbeiten. Die Haftung im Rahmen dieser eingeschränkten Garantie übersteigt in keinem Fall die Kosten des Ersatzes bzw. die ursprünglichen Kosten für das Produkt zum Zeitpunkt des Erwerbs. Im Fall, dass das Produkt nicht mehr hergesteilt oder nicht verfügbar ist, wird das Produkt im alleinigen Ernsses des Herstellers dem Erstäufer durch ein im Wesentlichen ähnliches Produkt des gleichen oder eines geteringen Wertes ersetzt, oder der Erstäufer erhält eine Rückerstattung in Höhe des vom Original- bzw. Erstäufer bezahlten Kaufreises. Die eingeschränkte Garantie umfasst keine Reparaturkosten für gesprunlagen, zorratzte, zerbrochene oder modifizierte Plasticiteile bzw. andere kosmetische Schäden. Sie erstreckt sich auch nicht auf Teile, die geändert, entstellt oder entfernt wurden. Zudem gilt diese Garantie nicht für Reparauten oder Ersatzprodukte, welche durch eine Ursache ausgelöst wurden, die außerhalb der Kontrolle des Herstellers oder eines Beauftragten oder Vertretters des Herstellers liegt, einschließlich Finfunktionen, Defekte oder Versagen, welche nach Ansicht des Herstellers durch unzulässige Wartung oder Zubehortelle, nicht ordnungsgemäße Instandmaltung, Verwendung unter Missachung der mitgelieferten Bedienungsanleitung, Versand- oder Transportunfälle; Modifikationen oder Reparaturen durch den Benutzer, Misabrauch, Zweckerfreidmung, Fahrläufigkeit, Unfall, Feuer, Hochwasser oder andere Freignisse höherer Gewalt, falsche Netzspannung oder normale Abnutzung entstanden sind bzw. die zum Zeitpunkt des Produktskaufs nicht vorlagen. Diese eingeschränkte Garantie gilt nicht für Schäden, die beim Auspacken, Aufstellen oder während der Installation entstehen und auch nicht für die Entfernung des Produktes zu Reparaturzwecken, die Neuninstallation des Produktes nach der Reparatur oder jegliche Transportkosten für das Produkt. Nebem dem Ausdruck dieser eingeschränkten Garantie gibt es keine weiteren schriftlichen oder mündlichen Garanticevorsbanrages. Jegliche stillschweigende Gewährleistung, einschließlich der stillschweigenden Gewährleistung der allgemeinen Gebrauchstagüglichkeit oder Eignung für einen bestimmten Zweck, ist auf den Zeitraum dieser eingeschränkten Garantie beschränkt. V7 haftet in keinem Fall für Neben- oder Felgeschäden jeglicher Art. einschließlich entgangenen Gewinnen oder Geschäftverlusten, soweit die Haftung für diese Schäden rechnallyig ausgeschlossen werden kann. In manchen Ländern ist die Ausschließung oder Begrenzung der Haftung im Rahmen von stillschweigenden Garantien bzw. die Begrenzung der Dauer von stillschweigenden Garantien nicht zulässig. Daher gelten die vorgenannten Begrenzungen oder Ausschließungen eventuell nicht für alle Käufer. Diese eingeschränkte Garantie unterliegt den Gesetzen der zuständigen Gerichtsinheit, d. h. des Landes, in dem das Produkt ursprünglich gekauft wurde. Diese eingeschränkte Garantie gilt nur in dem Umfang, der gemäß geltender nationaler Gesetze über den Verkauf von Konsumgütem zulässig ist. Die fleichte und Rechtsmittel, die Verbrauchern im Rahmen dieser Verbraucherschutzgesetzgebung zustehen, unterliegen keinen Einschränkungen. Diese Garantie gilt nur in dem Land, in dem das Produkt ursprünglich gekauft wurde. Zusätzliche Informationen erhält man unter www.V7world.com.

Sie können diese Garantie dort geltend machen, wo Sie den Artikel erworben haben, und zwar gemäß der Richtlinien bezüglich Untausch der jeweiligen Verkaufsstelle. Zu einem späteren Zeitpunkt während des Garantiezeitraums wenden Sie sich bitte an den autorisierten Vertreter in Ihrer Gerichtshoheit.
