LD 4004 - Recepteur Lenson - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur Lenson LD 4004, compatible avec divers systèmes audio, fréquence de réception : 2.4 GHz, portée : jusqu'à 100 mètres.
Utilisation	Idéal pour la diffusion audio sans fil dans des environnements domestiques ou professionnels, facile à installer et à configurer.
Maintenance et réparation	Vérifier régulièrement les connexions et la batterie, nettoyer les contacts avec un chiffon sec, consulter le service après-vente pour les réparations.
Sécurité	Utiliser uniquement avec des accessoires et des câbles recommandés par le fabricant, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Garantie de 2 ans, support technique disponible, consulter le manuel d'utilisation pour des instructions détaillées.

FOIRE AUX QUESTIONS - LD 4004 Lenson

Comment puis-je installer le récepteur Lenson LD 4004 ?

Pour installer le récepteur Lenson LD 4004, commencez par le connecter à une source d'alimentation. Ensuite, branchez-le à votre appareil via le port approprié. Consultez le manuel d'utilisation pour des instructions détaillées sur les connexions spécifiques.

Que faire si le récepteur ne s'allume pas ?

Vérifiez d'abord que le récepteur est correctement branché à une source d'alimentation. Assurez-vous que la prise fonctionne en testant avec un autre appareil. Si le problème persiste, essayez de réinitialiser le récepteur en débranchant et rebranchant l'alimentation.

Comment connecter le Lenson LD 4004 à ma télévision ?

Pour connecter le Lenson LD 4004 à votre télévision, utilisez un câble HDMI ou un câble audio/vidéo approprié selon les ports disponibles sur votre téléviseur. Sélectionnez ensuite la source correcte sur votre télévision pour voir le contenu.

Le récepteur Lenson LD 4004 ne capte pas les signaux, que faire ?

Assurez-vous que l'antenne est correctement installée et orientée. Vérifiez également que le récepteur est situé dans une zone avec une bonne réception. Si nécessaire, essayez de réinitialiser le récepteur et de rescanner les canaux.

Comment mettre à jour le firmware du Lenson LD 4004 ?

Pour mettre à jour le firmware, connectez le récepteur à Internet via le port Ethernet ou le Wi-Fi. Accédez au menu des paramètres, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran pour compléter la mise à jour.

Que faire si le son est défectueux ou absent ?

Vérifiez d'abord les connexions audio. Assurez-vous que le volume est réglé correctement sur le récepteur et l'appareil connecté. Testez avec un autre câble audio si nécessaire. Si le problème persiste, essayez de redémarrer le récepteur.

Le récepteur Lenson LD 4004 est-il compatible avec les appareils Bluetooth ?

Oui, le récepteur Lenson LD 4004 est compatible avec les appareils Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil et suivez les instructions de jumelage fournies dans le manuel d'utilisation.

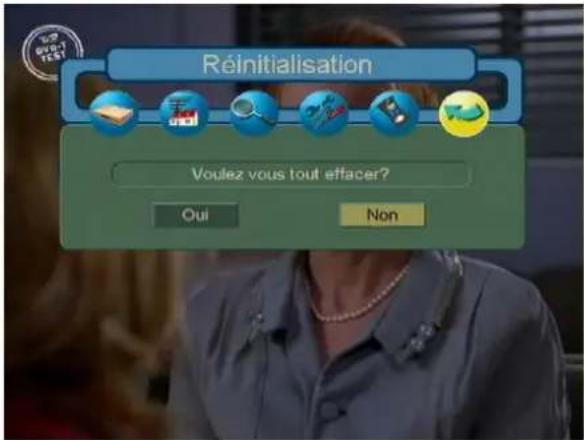

Comment réinitialiser le récepteur Lenson LD 4004 aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira tous les paramètres d'usine.

MODE D'EMPLOI LD 4004 Lenson

Attention:voire
produit comporte ce
symbole.
Il signifie que les
produits
electriques et
electroniques
usages ne doivent
pasetre melangés
aveclesdechets
menagersgeneraux.

Un système de collecte sépare est prévu pour ces produits.

ELIMINATION DES DECHETS : nouvelle directive Européenne

Attention : si vous souhaitez développer cet apparéil au rebut, ne le jetez pas dans une poubelle ordinaire !

Les apparêils électriques et électroniques usages doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récapération et de recyclage ajustés de ces apparêils.

Pays de l'Union européenne

Suite à la mise en œuvre de ces dispositions dans les États membres, les menages résidant au sein de l'Union europeenne peuvent désormais ramener gratuitement* leurs apparèils électriques et électroniques usagés sur des sites de collecte désignés.

Dans certains pays*,党的建设 reprogramme, équivalentment tout le cas d'au siècle.

(*) Veuillez contacter votre administration locale pour plus de renseignements.

Si vous appeareil electrique ou electronique usage comporte des piles ou des accumulateurs, veuillez les metre separation et préalablement au rebut conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récapération et le recyclage nécessaires de ces déchets, et préviendraz ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

Pays hors de l'Union europeenne

Si vous souhaitezmettreceproduitaurebut,veuillezcontactervotreadministration locale quiyou renseignera sur la methode d'éliminationcorrecte de cet apparéil.

Suisse : les équipements electriques ou electroniques usages peuvent etre ramenés gratuitement au détaillant, meme si vous n'achetez pas un nouvel apparéil. Pour obtaining la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch

Informations sur la mise au rebut à l'intention des entreprises

1. Au sein de l'Union européen

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaiétiez lemettre au rebut :Veuillez contacter voserevendeur qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous etre factures.

Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usages.

2. Pays hors de l'Union europeenne

Si vous souhaitezmettreceproduitau rebut,veuillezcontactervoireadministration locale qui you renseignera sur la methode d'élimination correcte de cet apparéil.

TABLE DES MATIERES

1. Introduction 4

1.1 Généralité 4
1.2 Caracteristiques principales 4

1. Consignes de sécurité / précautions 5

2.1 Sécurité 5
2.2 Précautions particulières 5

1. Accessoires 5

2. Commandes et fonctions 6

4.1 Face avant 6
4.2 Face arrriere 6

4.3 Telecommande 7
5.1 Files 8
5.2 Angle de fonctionnement 8

1. Raccordements du récepteur 9

6.1 Raccordement au téléviseur 9
6.2 Raccordement à une chaine hi-fi/Home cinema et à un TV 9
6.3 Raccordement au téléviseur et au magnétoscope 10

1. Installation et utilisation 11

7.1 Avant l'installation 11
7.2 Menu réglages 11

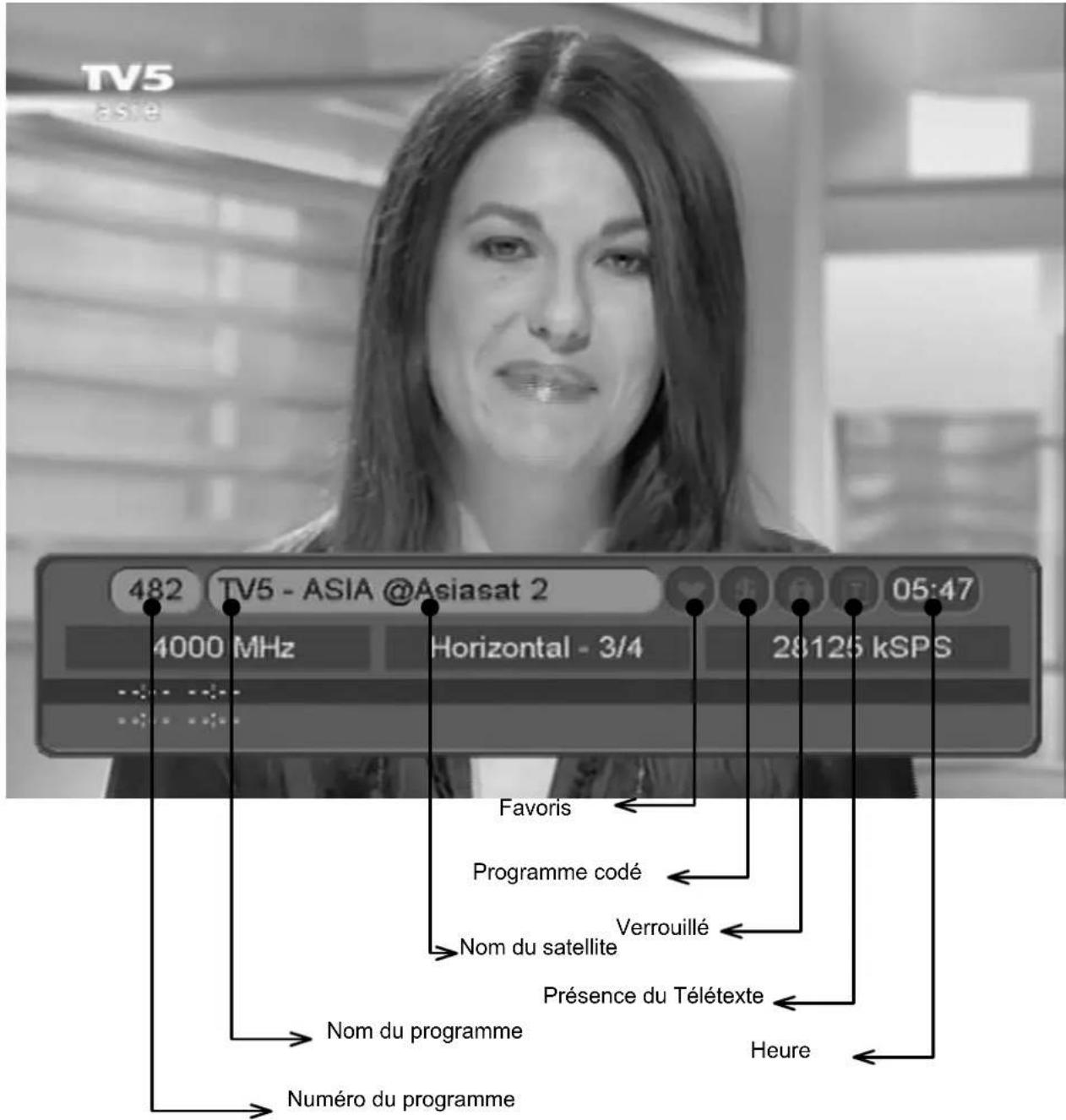

7.3 Information generales sur le programme en cours 15
7.4 Menu principal 18

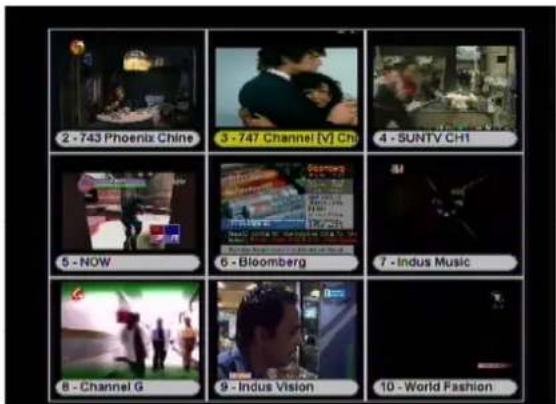

7.5 Mosaic 22

1. Troubles de fonctionnement 23
2. Specifications techniques 24

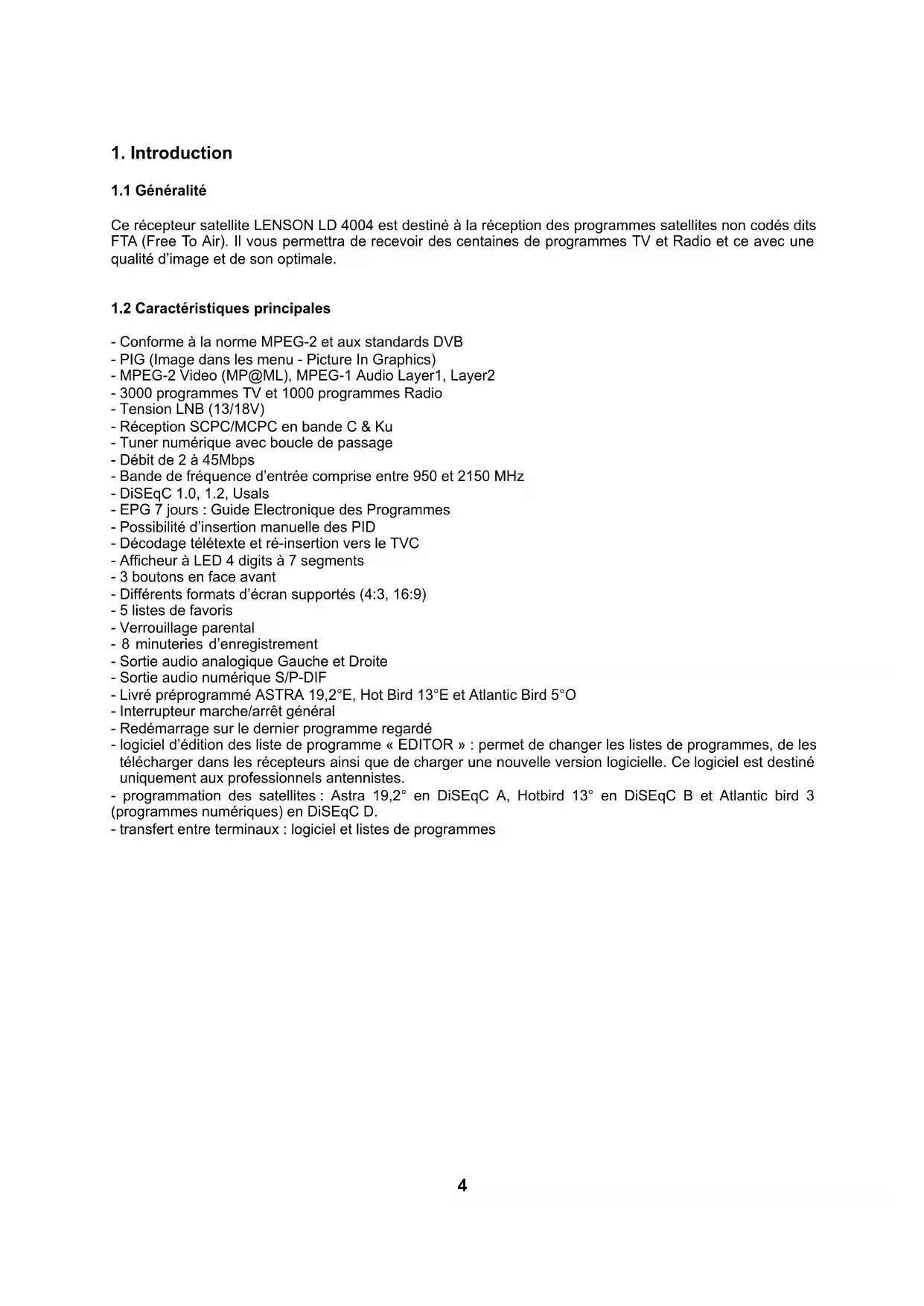

1. Introduction

1.1 Généralité

Ce récepteur satellite LENSON LD 4004 est destiné à la réception des programmes satellites non codés dits FTA (Free To Air). Il vous permettra de recevoir des centaines de programmes TV et Radio et ce avec une qualité d'image et de son optimale.

1.2 Caracteristiques principales

• Conformé à la norme MPEG-2 et aux standards DVB
  -PIG (Image dans les menu - Picture In Graphics)
  -MPEG-2 Video (MP@ML), MPEG-1 Audio Layer1, Layer2
• 3000 programmes TV et 1000 programmes Radio
  Tension LNB (13/18V)
• Réception SCPC/MCPC en bande C & Ku
  -Tuner numérique avec boucle de passage
• Débit de 2 à 45Mbps
• Bande de fréquence d'entrée comprise entre 950 et 2150 MHz
  -DiSEqC 1.0, 1.2, Usals
• EPG 7 jours : Guide Electronique des Programmes
• Possibilité d'insertion manuelle des PID
• Décodage télétexte et ré-insertion vers le TVC
• Afficheur à LED 4 digits à 7 segments
• 3 boutons en face avant
• Differents formats d'écran supportés (4:3, 16:9)
• 5 listes de favors
• Verrouillage parental
• 8 minuteries d'enregistrement
• Sortie audio analogue Gauche et Droite
• Sortie audio numérique S/P-DIF
• Livre préprogramme ASTRA 19,2°E, Hot Bird 13^ et Atlantic Bird 5^
• Interrupteur marche/arrêt général
• Redémarrage sur le dernier programme regardé
• logiciel d'edition des liste de programme « EDITOR » : permet de changer les listedes de programmes, de les télécharger dans les récepteurs ainsi que de charger une nouvelle version logicielle. Ce logiciel est destiné uniquement aux professionnels antennistes.
• programmation des satellites : Astra 19,2^ en DiSEqC A, Hotbird 13^ en DiSEqC B et Atlantic bird 3 (programmes numériques) en DiSEqC D.
• transfert entre terminaux : logiciel et listedes de programmes

2. Consignes de sécurité / précautions

2.1 Sécurité

Lisez le present mode d'emploi avant demettre l'appareil en service.

Ne touchez jamais le cordon d'alimentation 230V avec les mains humides ou mouillées pour éviter l'électrocution.

La prise murale doit etre installee pres de l'appareil et doit etre facilement accessible.

N'ouvrez jamais le boftier. Il est très dangereux de toucher l'intérieur de l'appareil (risque de décharges électriques mortelles).

Placez l'appareil dans un endroit suffisamment ventilé.

Si vous n'utilisez pas le recepteur pendant une assez longue période, il est conseilé de débrancher le cordon d'alimentation de la prise électrique secteur. N'utilisez jamais l'appareil avec un cordon d'alimentation 230V endommagé (risque de décharges électriques ou d'incendie).

L'installation doit être effectuee par un professionnel. En cas de problemes de reception, contactez le service de maintenance le plus proche de chez vous.

2.2 Précautions particulieres

Mise en place du LD 4004

Posez l'appareil sur une surface plane et horizontale pour éviter tout risque de dépréciation.

Ne posez pas d'appareils lourds, comme un téléviseur, sur le recepteur car cela pourrait l'endommager.

N'exposez pas l'appareil à l'eau. Aucun objet contenant un liquide, comme un vase, ne doit être posé dessus.

Placez l'appareil de manière à ce qu'il ne soit exposé :

• ni à des vibrations,
• ni aux rayons du soleil,
• ni à l'humidité,
• ni à des températures excessives.

Veillez à ce que son environnement soit suffisamment ventilé.

Si you déplacez l'appareil d'un endroit froid à un endroit chaud, de la condensation se formera à l'intérieur de l'appareil. Laissez le sécher quelques heures avant de le remettre en service.

3. Accessoires

Votre LD 4004 est livre avec :

• 1 mode d'emploi
• 1 télécommande
• 2 piles type LR 03 (AAA)

Si I'un de ces accessoires avait manquer, veuillez contacter votre revendeur.

4. Commandes et fonctions

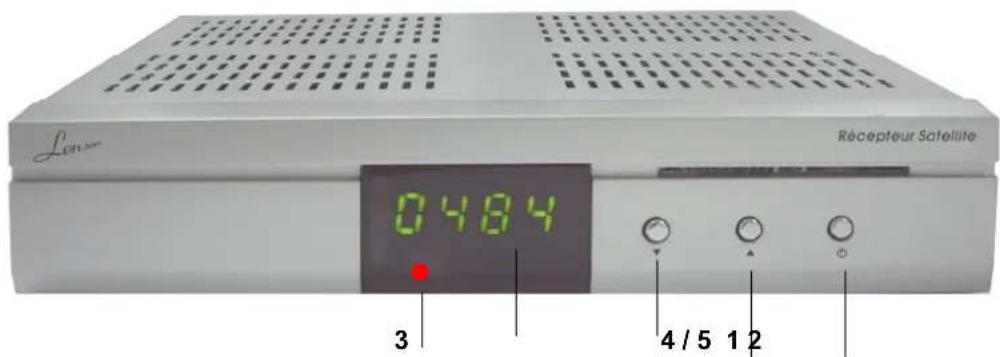

4.1 Face avant

1: Bouton marche / veille : Fait passer le recepteur du mode veille en mode marche et inversement.
2: Afficheur LED à 4 chiffres: Affichage de l'heure en mode veille et du numéro de la chaine quand l'appareil est en marche.
3: Récepteur infrarouge: Détecte les signaux infrarouges transmis par la télécommande.

4/5: Sélection du programme ▲▼: Ces touches servent à déplacer le curseur dans les menus en mode réglage et à seLECTIONner les canaux (recherche montante ou descendante) en fonctionnement normal.

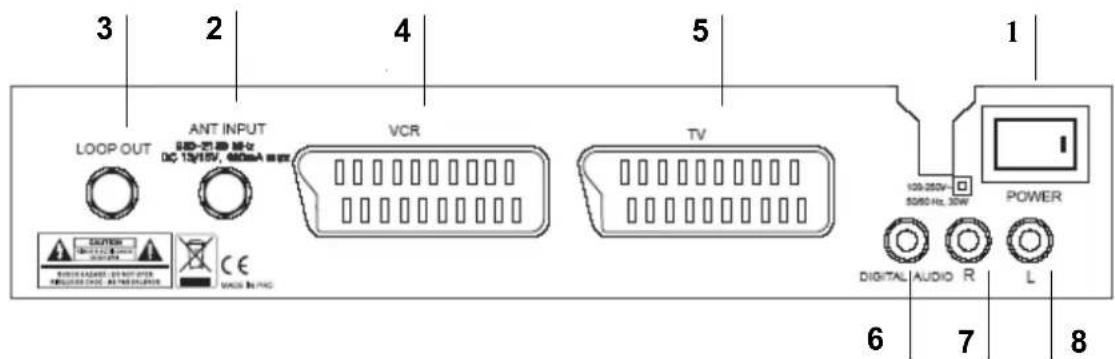

4.2 Face arrrière

1: Bouton POWER: Interrupteur marche/arrêt total du LD 4004
2:ANT INPUT:Entrée antenne du tuner satellite
3: LOOP OUT: Sortie "passage" du tuner satellite. Sur cette sortie, tous les signaux présents sur l'entrée (ANT INPUT) sont recopiés (passage des signaux vers un deuxième récepteur satellite, analogue par exemple)
4: VCR (MAGNETOSCOPE): Sortie Péritel pour le raccordement d'un magnétoscope
5:TV:SortiePéritelpourleraccordementd'unteleviseur
6: DIGITAL AUDIO: Sortie audio numérique S/P-DIF coaxiale
7:L:Sortieaudioanaloguegauche
8:R:Sortie audio analogue droite

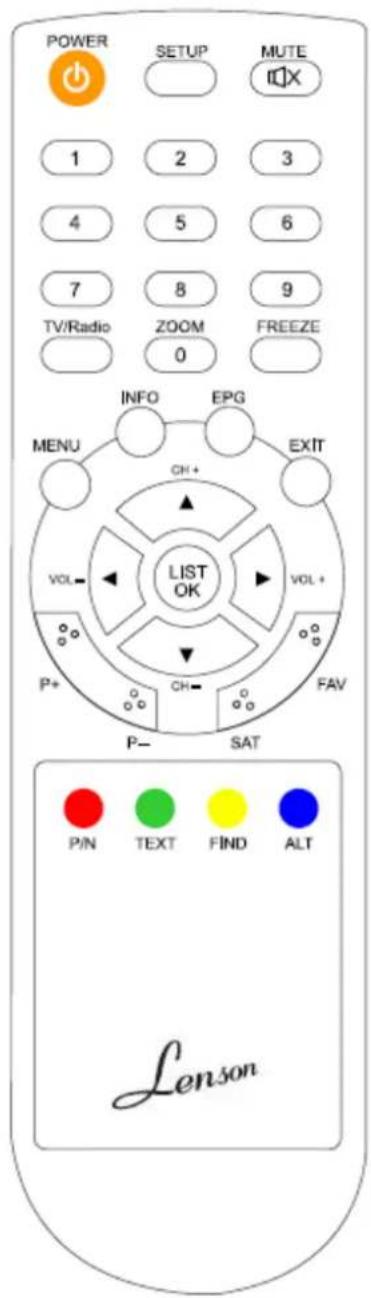

4.3 Telecommande

POWER	Fait passer le récepteur du mode veille en mode marche et inversement
SETUP	Affiche le menu paramétrages
MUTE	Active / désactive le son.
Touches numériques (0~9)	Sélection directe des programmes ou saisie de données numériques ou alphanumeric.
TV/ Radio	Passage du mode TV en mode Radio et inversement
ZOOM	Non fonctionnelle
FREEZE	Permet de faire un arrêt sur image
MENU	Accès au menu principal
INFO	Affiche les informations relatives au programme sélectionné (si disponibles)

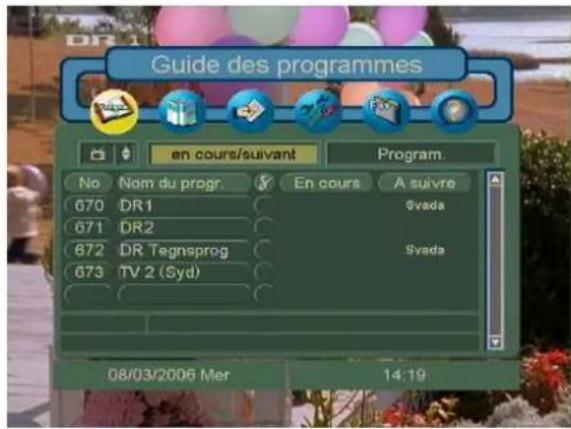

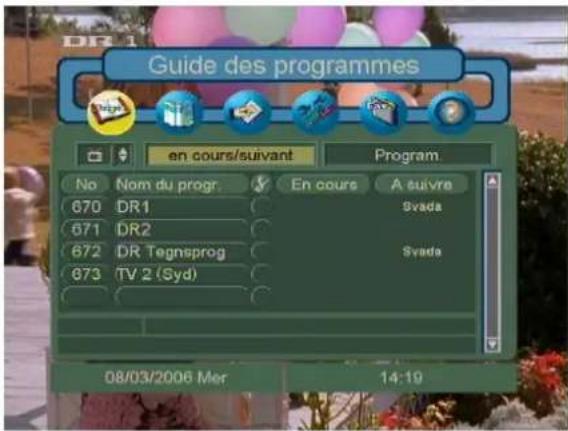

EPG (Electronic Program Guide)	Affichage des informations sur le programme sélectionné. Appuyer à nouveau sur la touche pour revenir au programme - si diffusé
EXIT	Permet de revenir à l'état ou au menu précédent et de quitter les menus.
▲ CH + / CH -▼	Changement de chaine en mode normal, changement de paramètres dans le menu principal et le menu régles
▲ VOL - / VOL + ▲	Réglage du volume en mode normal, changement de paramètres dans le menu principal et le menu régles
LIST OK	Sélection d'une option, validation d'un besoin, accès à la liste des chaînes
P+, P-, SAT	Non fonctionnelles
FAV	Affiche la liste des programmes TV/radios favoris
P/N	Retourne au programme précédent (Previous/Next)

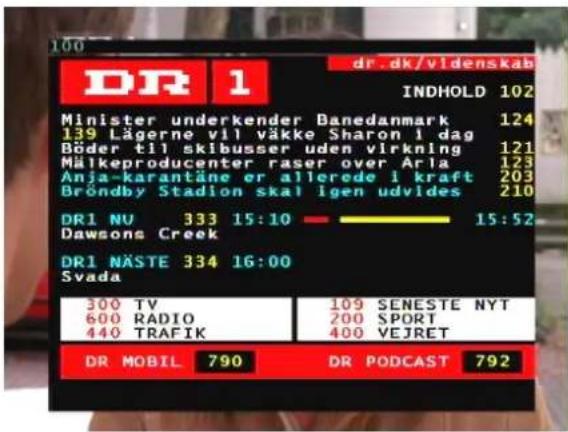

TEXT	Affichage du Télétexte du programme sélectionné si celui-ci est diffusé
FIND	Non fonctionnelle

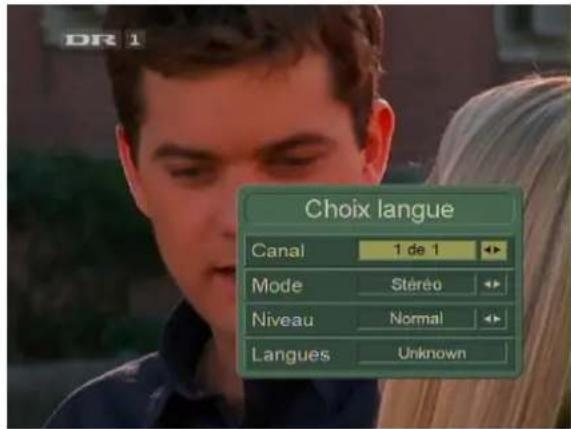

ALT	Permet le CHOIX de la langue dans le cas d'une diffusion multilingue

5. Utilisation de la télécommande

5.1 Piles

Mise en place des piles

Ouvrez le compartment à piles à l'arrière de la télécommande.
- Mettez deux piles « AAA » (1,5 V) en place en respectant la polarité indiquée (+/-).
Refermez le compartment.

Changement des piles

Il faut changer les piles quand la portee de la telecommande diminue ou que le recepteur ne reagit plus a toutes les commandes. Il faut always changier les deux piles en meme temps.

Consignes de sécurité

Il ne faut ni recharger les piles, ni les exposer à la chaleur, ni les ouvrir.
Il faut respecter les indications de polarite figurant dans le compartmente a piles.
Pour éviter que les piles ne coulent et n'endommagent la télécommande, retirez-les du compartment avant une longue période de non-utilisation.

5.2 Angle de fonctionnement

La télécommande fonctionne correctement quand elle déscrit avec le récepteur infrarouge un angle ne dépassant pas + / - 30^ dans le sens vertical et horizontal.

La portée ne dépasse pas 7m

Remarques

La télécommande ne fonctionne pas

Changez les piles et vérifie que le LD 4004 est bien branché au secteur et que le bouton Marche/Arrêt en position arrière soit sur Marche.

Le LD 4004 ne fonctionne pas correctement

Les apparèels électriques situés près de l'appareil peuvent en perturber le fonctionnement. Dans ce cas, il faut déplacer l'apparéil à l'origine de la perturbation.

Conseil de sécurité

Il peut etre dangereux d'utiliser le LD 4004 s'il a ete exposé à l'eau ou à la chaleur. Dans ce cas, faites-le verifier par un technicien specialise avant de le remetre en service.

6. Raccordements du récepteur

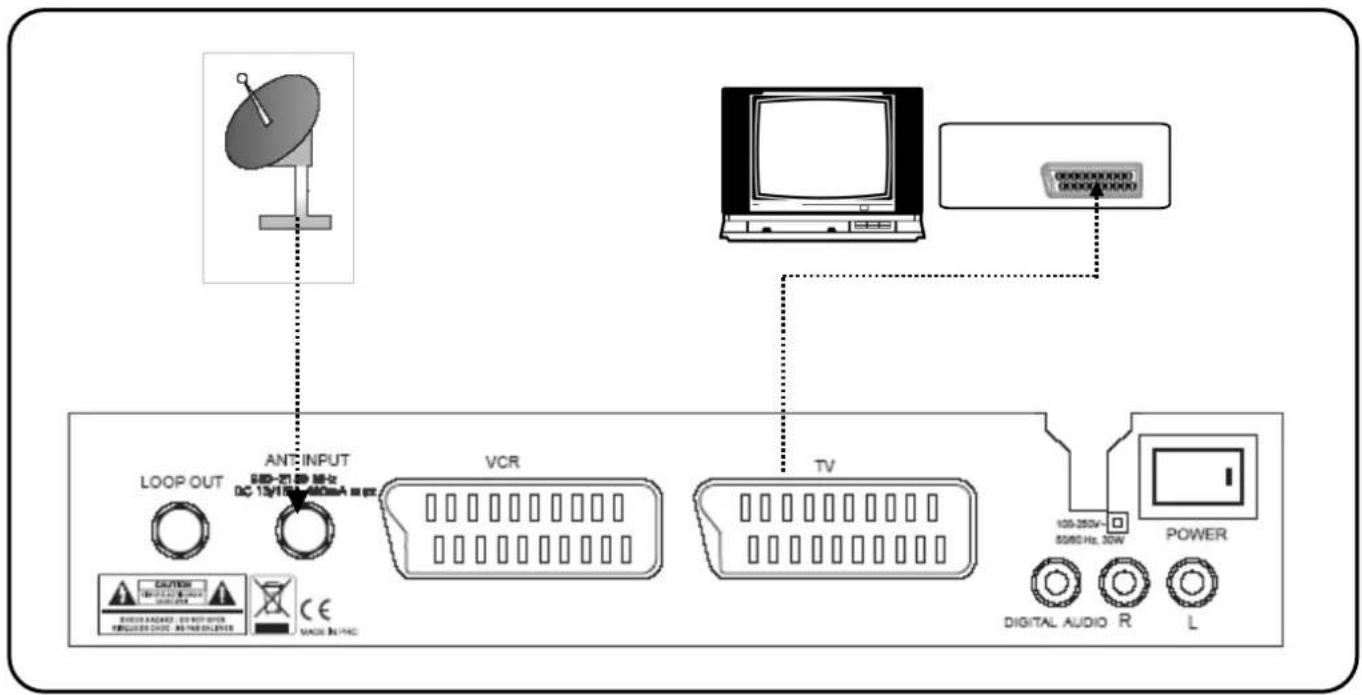

6.1 Raccordement au téléviseur

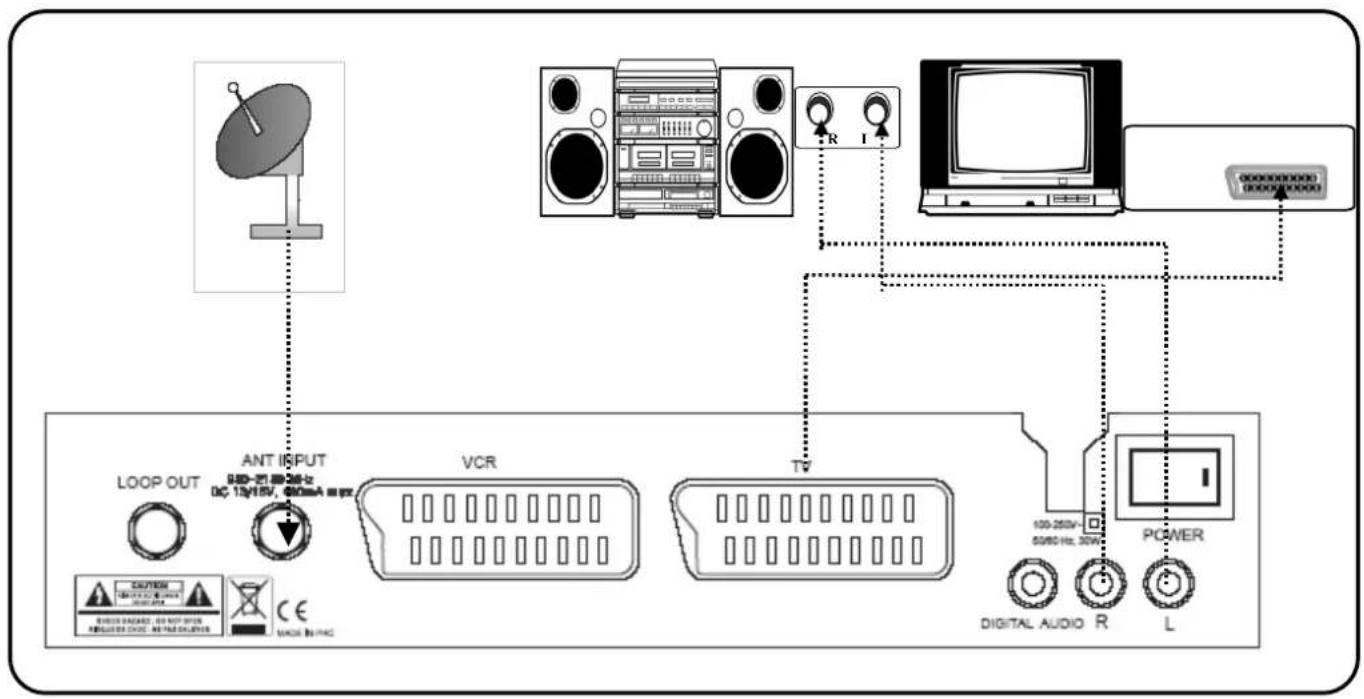

6.2 Raccordement à une chaine hi-fi/Home cinema et à un TV

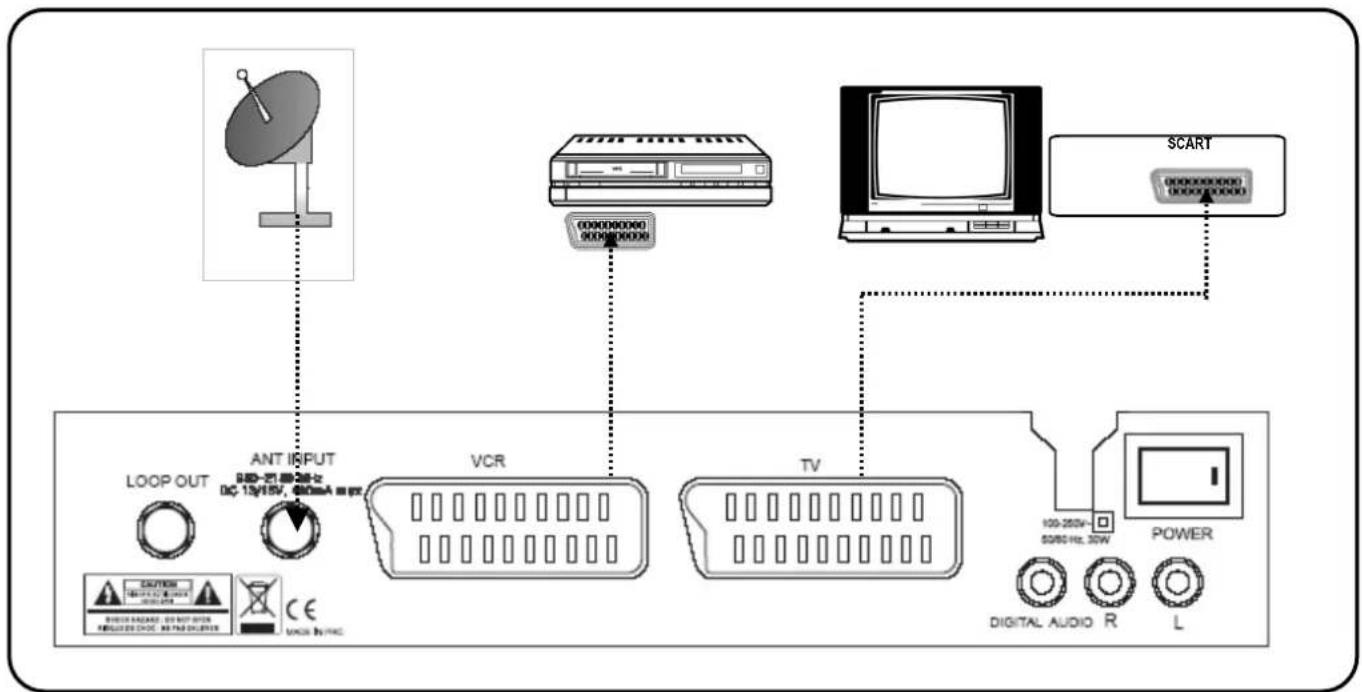

6.3 Raccordement au téléviseur et au magnétoscope

7. Installation et utilisation

7.1 Avant l'installation

Le menu est constitué de champs de texte qui s'affichent sur l'écran du téléviseur. Les options à selectionner apparaissent généralement en surbrillance. Les options qui n'apparaissent pas en surbrillance ne peuvent être ni modifiées, ni activées. Les options et réglages sont, dans la plupart des menus, expliqués au bas de l'écran.

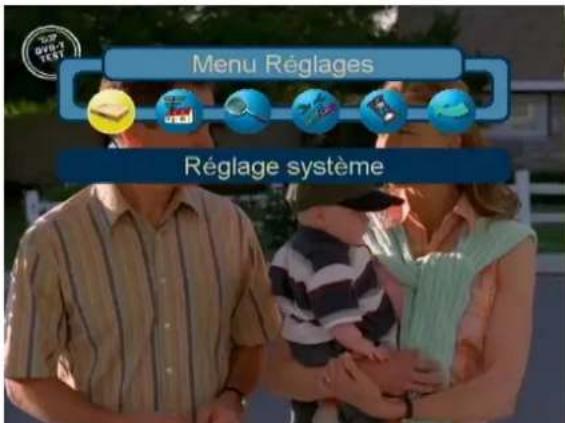

7.2 Menu réglages

L'installation reussie du recepteur integre la phase de paramétrage. Une fois le paramétrage terminé, l'appareil est pré à fonctionner pour vous permettre de regarder la TV ou d'écouter la radio. Pendant les réglages de base, de brèves explications apparaissent en bas de l'écran:

• allumez le téléviseur et le recepteur,
• appuyez sur la touche « SETUP » (réglages) pour acceder au menu réglages,
• entrez le mot de passer (par défaut, valeur programmée en usine : 1234).

• Utilisez les touches / et / pour vous déplacer dans le menu.
• Appuyez sur la touche OK pour confirmer votrechoix.
• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

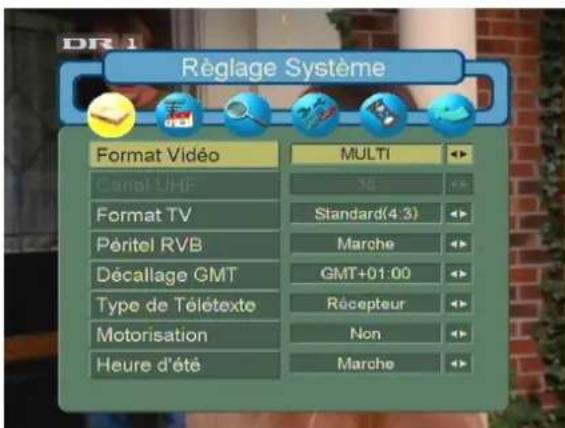

Réglages système

Dans le menu Reglages, à l'option «Réglage Système», une pression sur la touche OK affichera la fenêtre suivante à l'écran. Validez vos choix à partir des options proposées :

Format video: MULTI / PAL I, B, G ou K / SECAM / NTSC

Canal UHF (si disponible) : 21 à 69

Format TV : Standard (4:3) / Large (16:9)

Péritel RVB : Marche / Arrêt. Marche = RVB, arrêt = CVBS composite

Décalage GMT: +12:00 à -12:00. En France régler +1

Type de télétexte: Récepteur = décodé par le LD 4004, TVC = envoyé au téléviseur qui doit être équipé d'un décodeur télétexte

Motorisation : Oui / Non

Heure d'été : Marche / Arret

Remarque: le LD 4004 n'est pas équipé d'un modulateur.

• Utilisez les touches CH ▲ / ▼ pour vous déplacer dans la liste
• Utilisez les touches VOL / pour changer les paramétres
• Appuyez sur la touche OK pour confirmer votrechoix.
• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

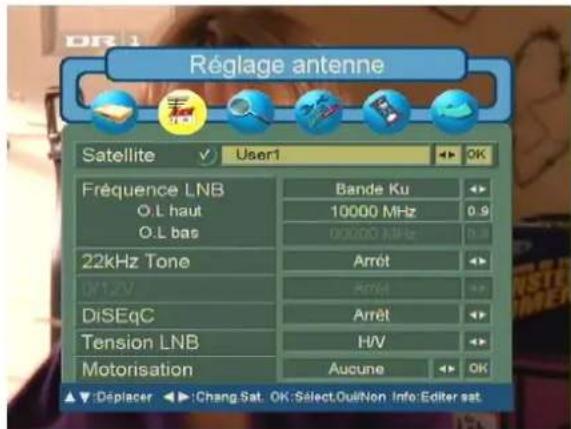

Réglage antennae

Presse sur la touche OK à l'option 'Réglage antenné' dans le menu réglages. La fenêtre suivante va apparaitre.

Satellite : satellite à besoin dans la liste

Fréquence LNB : Universel / Large bande / Bande C/Ku

O.L haut: entre la fréquence

O.L bas : entre la fréquence

22kHz Tone : Marche / Arrêt

DiSEqC: Arret / DiSEqCA, B. C ou D / Tone A ou B

Tension LNB : H/V / 14V / 18V / Arret

Motorisation : selectionner le type de motorisation entre DiSEqC 1.2 ou Usals

• Utilisez les touches CH ▲ / ▼ pour vous déplacer dans la liste
• Utilisez les touches VOL / pour changer les paramétres
• Appuyez sur la touche OK pour confirmer votrechoix.
• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

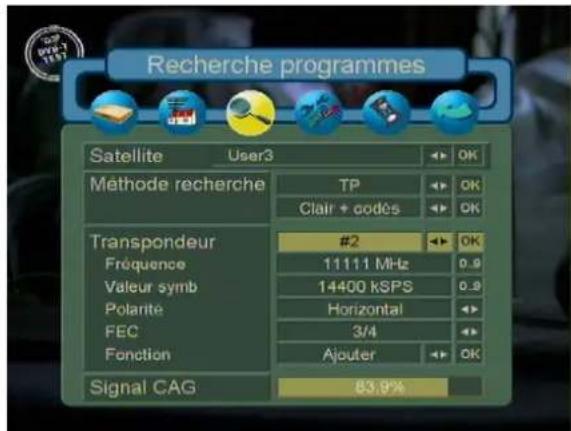

Recherche programmes

Pressez sur la touche OK à l'option 'recherche programmes' dans le menu réglages. L'écran suivant va apparaitre.

Satellite : a besoin dans la liste

Méthode recherche : Sat (Clair) / Sat (Clair+Code) /

TP (Clair) / TP (Clair+Code)/NIT (Clair)/ NIT (Clair+Code)

Transpondeur : a besoin dans la liste

Fréquence: Entrer la fréquence du transpondeur

Valeur symbole : Auto / Manuel

Polarité : Horizontale / Verticale / Droite / Gauche

FEC: Auto, 1/2, 2/3, 3/4, 5/6, 7/8

Fonction: Ajouter/Effacer/Modifier

Signal CAG: Indique le niveau du signal reçu

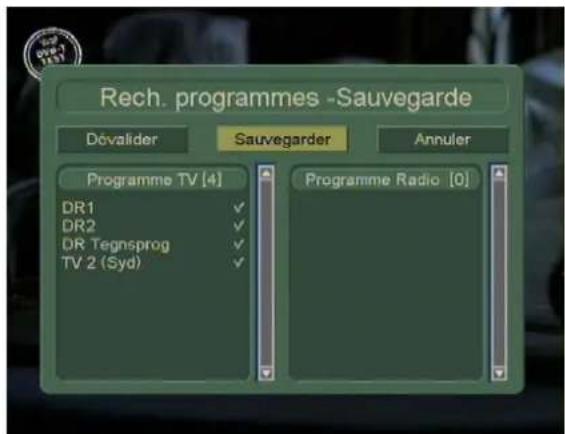

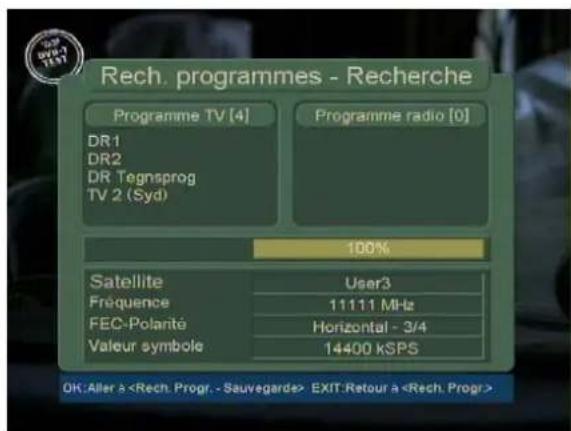

Pour demarrer une recherche, appuyer sur OK une fois la méthode de recherche paramétrée. Les écrons ci-dessous montrent la recherche puis la mise en mémoire des programmes trouvés.

• Utilisez les touches CH ▲ / ▼ pour vous déplacer dans la liste
• Utilisez les touches VOL / pour changer les paramétres
• Appuyez sur la touche OK pour confirmer votrechoix.
• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

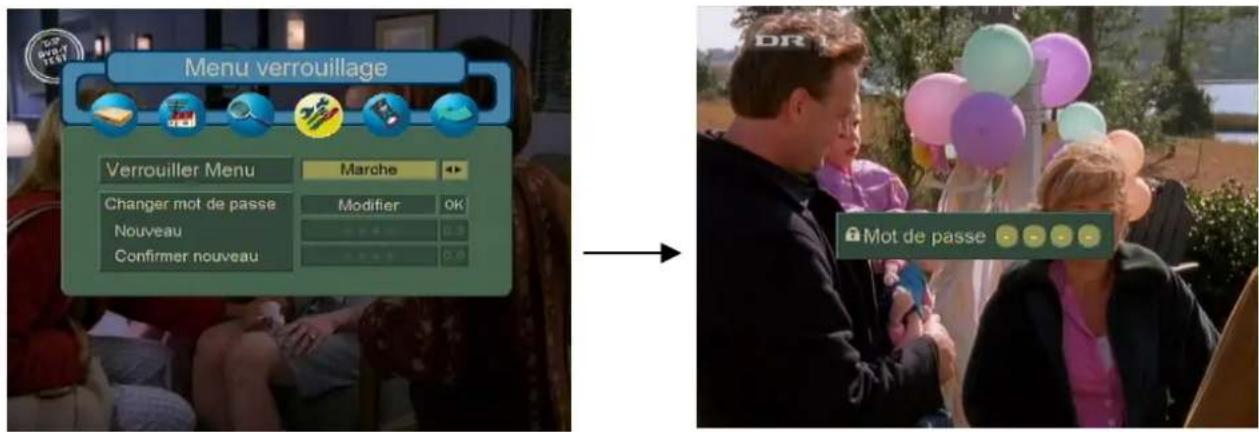

Menu verrouillage

Pressez sur la touche OK à l'option 'Menu Verrouillage' dans le menu réglages. L'écran suivant va apparaitre.

Verrouiller menu : Marche/Arrêt

Changer mot de passer : Pressez sur OK si vous souhaitez le changer

Nouveau : Entrez votre nouveau mot de passer à 4 chiffres

Confirmer nouveau : Confirmez votre nouveau mot de passer à 4 chiffres

• Utilisez les touches CH ▲ / ▼ pour vous déplacer dans la liste
• Utilisez les touches VOL / pour changer les paramétres
• Appuyez sur la touche OK pour confirmer votrechoix.
• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

Remarques :

• par défaut, le mot de passée est '1234'
• Le bandeau de croite demandant le mot de passer apparaître pour tout programme verrouillé et pour le menu réglage si le verrouillage est sur marche

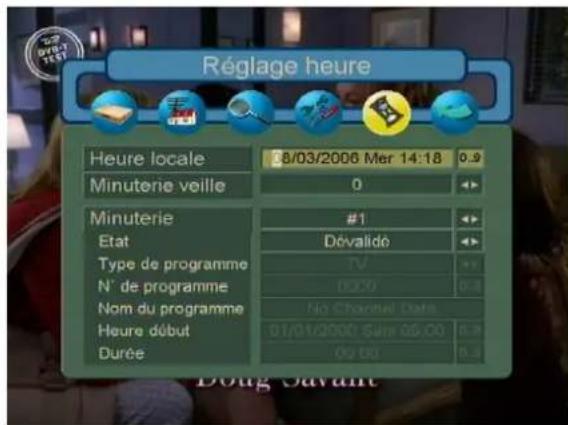

Réglage heures

Presse sur la touche OK à l'option 'Réglage heures' dans le menu régliages. L'écran suivant va apparaitre.

Heure locale : jj/mm/aaaa - Jour - hh:mm

Minuterie veille:0à180min

Minuterie : permet de programmer un allumage automatique pour un enregistrement

Etat : minuterie activée ou désactivée

Type de programme :CHOIX entre TV ou Radio

N° de programme: entre le nombre du programme à enregistrer à l'aide du clavier: le récepteur s'allumera automatiquement sur celui-ci

Nom du programme : affichera le nom du programmeChoisi

Heure début: entre 1'heure du début de la programmation

Durée: durée du programme à enregistrer

• Utilisez les touches CH ▲ / ▼ pour vous déplacer dans la liste

• Utilisez les touches VOL / et le clavier numérique pour changer les paramétres

• Appuyez sur la touche OK pour confirmer votre choix.

• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

Réinitialisation -回头 à la configuration de livraison du récepteur

Pressez sur la touche OK à l'option 'Réinitialisation' dans le Menu Réglages.

Confirmez que vous pouze bien réinitialiser le récepteur, c'est à dire le retrouver paramétré comme il a été livré. Refusez la réinitialisation dans le cas contraire.

Une réinitialisation effacera toutes les modifications apportées au récepteur depuis la configuration de livraison usine.

7.3 Information generales sur le programme en cours

Informations sur le programme en cours de visualisation

Appuyez sur la touche INFO pour faire apparaitre les informations relatives au programme en cours de visualisation.

Liste de programmes TV/Radio

Pendant que vous regardez un programme TV vous pouvez appeler la liste de programmes TV en pressant sur la touche LIST OK. Les copies d'écran ci-dessous montrent qu'un programme mis en surbrillance dans la liste peut être appelé en pressant sur la touche OK. Pour se déplacer dans la liste il suffit d'utiliser les touches CH / , pour changer de pages dans la liste il suffit d'utiliser les touches VOL / ▷. Il est possible de selectionner la liste d'un seul satellite en pressant sur EXIT pour être dans la rubrique SAT puis en choisisant le nom du satellite à l'aide des touches VOL / ▷. Pressez sur la touche EXIT pour quitter la liste de programmes.

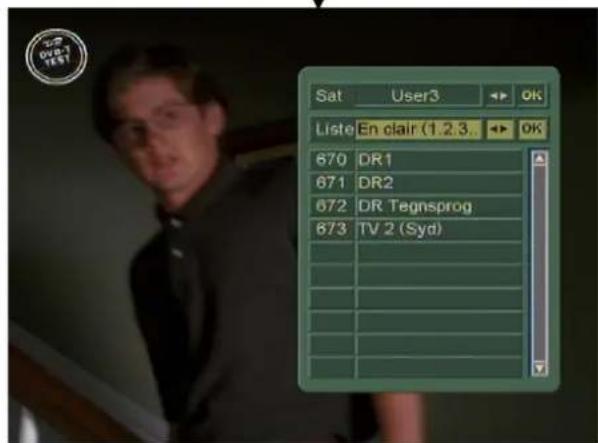

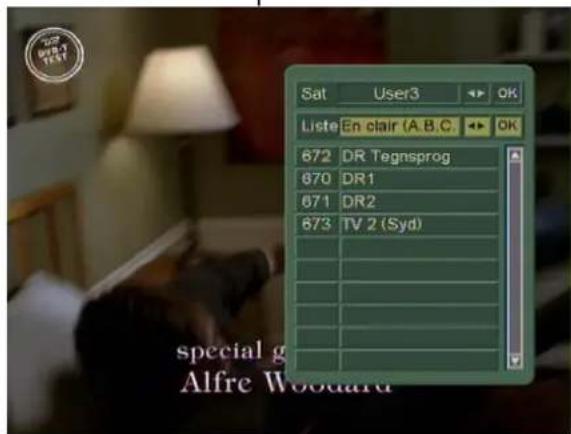

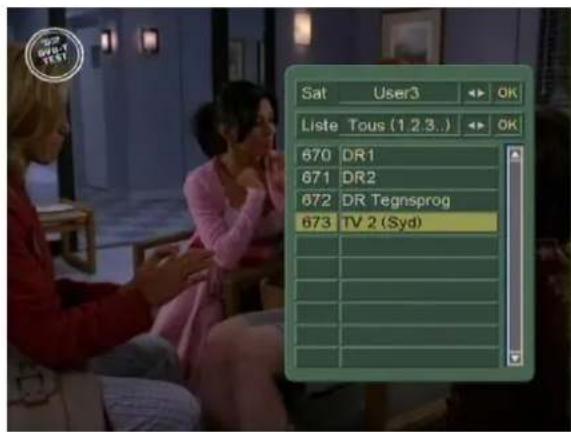

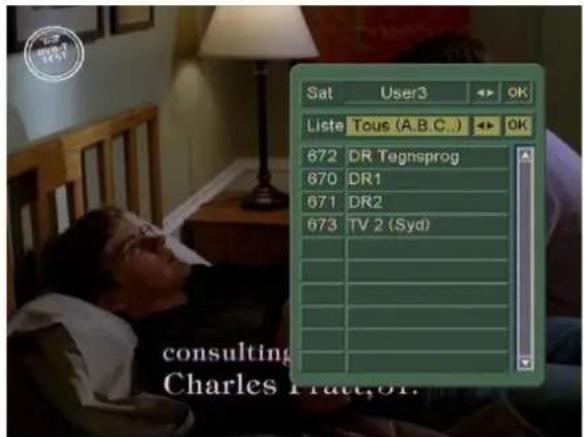

Liste programmes TV

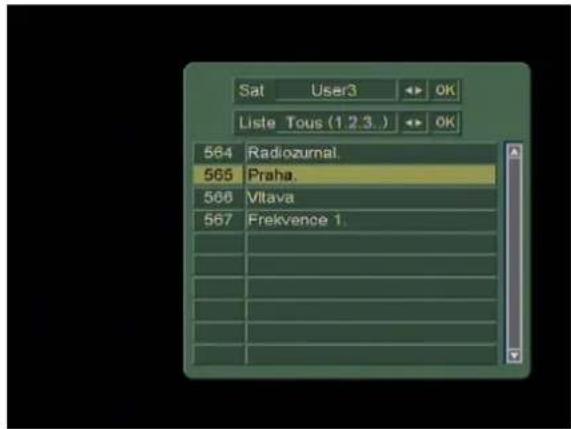

Liste programmes Radio

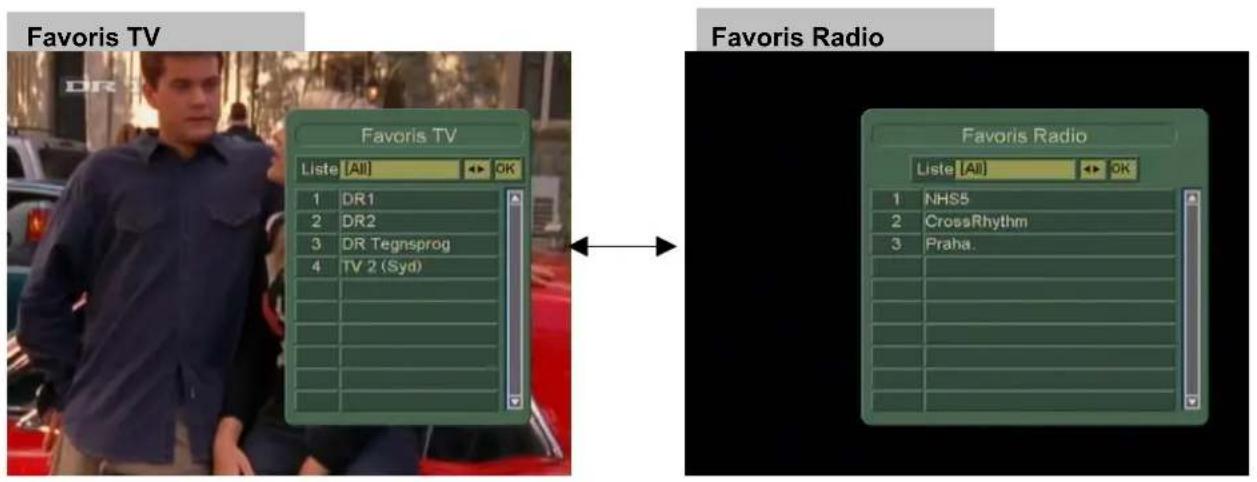

Listes de programmes favoris

Pendant que vous regardez un programme de télévision ou que vous écoutez un programme radio vous pouze appeler la liste de favorsis respective en pressant sur la touche FAV sous réserve que celle-ci existe. Si la liste de FAVORIS n'existe pas ou si elle est vide, elle n'apparaître pas (pour la creator, voir édition programmes page 20).

Guide des Programmes (EPG)

Pressez sur la touche EPG (Guide Electronique des Programmes) pour avoir accès à ce guide s'il est diffusé. Pressez sur OK pour aller dans la liste puis sur VOL et OK pour afficher la totalité des informations.

Choix langue

Pressez sur la touche ALT (touche bleue) pour avoir acces aux différentes langues disponibles pour un programme (si diffusé par l'opérateur). L'écran suivant va apparaitre.

Canal : 1 de 2, 2... : besoin le canal et la langue changera

Mode: Stére / Mono Gauche / Mono Droit

Niveau: Normal / Haut / Bas

Langues : Anglais, ... autre : affichera la langue diffusée

P/N (Previous/Next)

Pressez sur la touche P/N (touche rouge) pour rappeler le programme precedent (Previous/Next)

Téletexte

Pressez sur la touche TEXT (touche verte) pour acceder aux informations du teteinte si celui-ci est diffusé par I'opérateur.

7.4 Menu principal

Depuis le menu principal, vous pouvez acceder au Guide des Programmes, au tri des programmes, aux réglages des langues, à l'édition des programmes, édition des favorsis ainsi qu'à diverses informations sur le LD 4004.

Pressez sur MENU

• Utilisez les touches CH ▲ / ▼ pour vous déplacer dans la liste
• Utilisez les touches VOL / pour changer les paramétres
• Appuyez sur la touche OK pour confirmer votrechoix.
• Appuyez sur la touche EXIT pour quitter le menu et revenir au mode précédent.

Guide des Programmes

Pressez sur la touche OK à l'option 'Guide des programmes' dans le menu principal. L'écran suivant va apparaitre.

• Utilisez les touches CH ▲ / ∇ pour vous déplacer dans la liste
• Utilisez les touches VOL / pour vous déplacer dans les informations d'un programme
• Appuyez sur la touche OK pour acceder aux informations détaillées affichées en pleine page.
• Appuyez deux fois sur la touche EXIT pour quitter le menu et revenir au mode précédent.

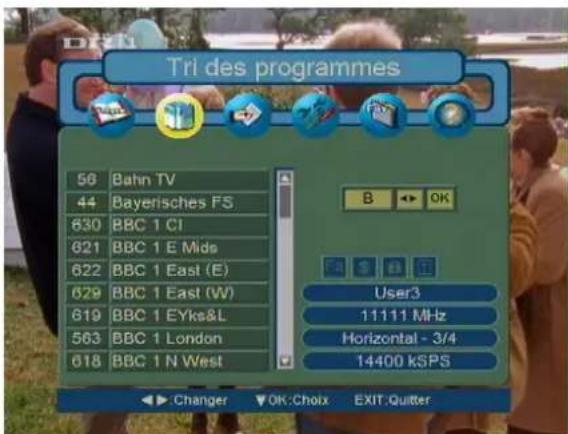

Tri des programmes

Pressez sur la touche OK à l'option 'Tri des programmes' dans le menu principal. L'écran suivant va apparaitre.

• Utilisez VOL / pour besoin une dette alphébétique.
• Presser sur OK sur la dette可以选择 pour acceder à la liste des programmes commeçant par la dette可以选择.
• Utilisez CH / pour vous déplacer de haut en bas dans la liste.
• Presser sur OK sur un programme en surbrillance appellera ce programme et quittera ce menu
• Un appui sur la touche EXIT permet de quitter le menu et revenir au mode précédent.

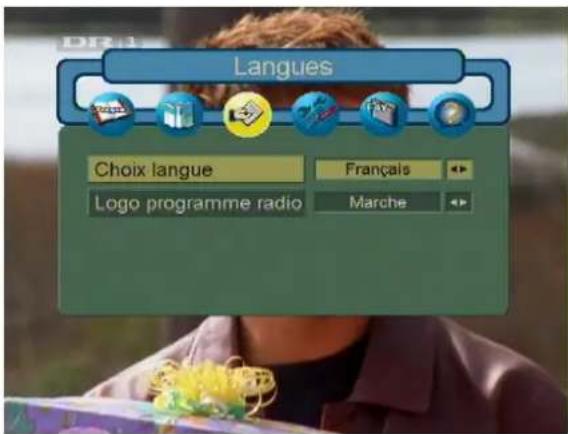

Langues

Presseur la touche OK à l'option 'Langues'. L'écran suivant va apparaitre.

Choix Langues : Choix entre Anglais / Arabe /Allemand / Français / Italien / Russe / Espagnol / Turc / Hollandais / Grec / Hongrois / Perse

Logo programme radio : permet d'avoir le logo des programmes radio affiché à l'écran du TVC lorsque l'on écoute la radio (si diffusé par l'opérateur).

• Utilisez les touches CH ▲ / ∇ pour vous déplacer vers le haut ou vers le bas dans le menu
• Utilisez les touches VOL / pour changer les valeurs proposées
• Appuyez sur la touche EXIT pour quitter ce menu.

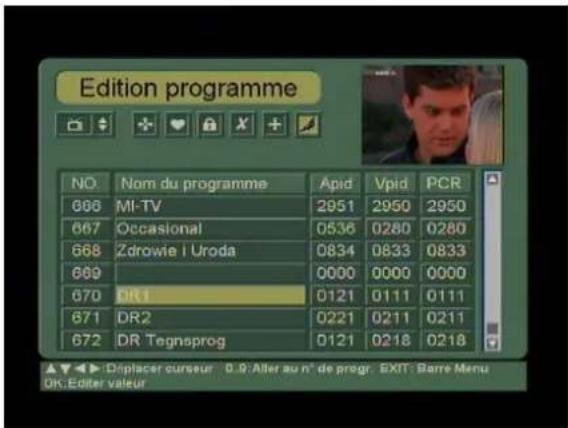

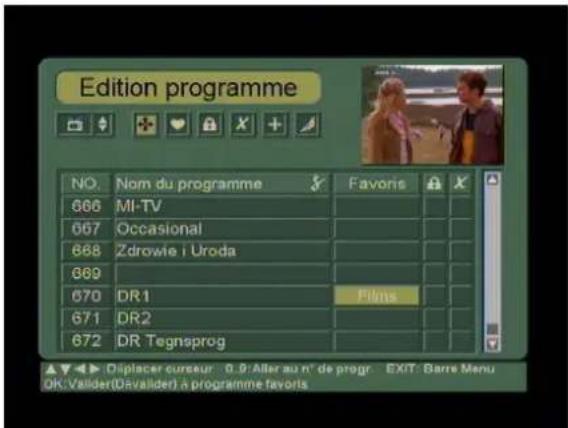

Edition programme

Presse sur la touche OK à l'option 'Edition programme' et entrez le mot de passer 1234. L'écran suivant va apparaitre.

Programme TV/Radio

Déplacer programme

Mettre en favors (5 listes possibles)

Verrouiller un programme

Effacer un programme

Ajouter un programme

Editor un programme : permet de
tre ses PID

Déplacer un ou plusieurs programmes :

• selectionnez l'icone déplacer

• allez sur le programme à déplacer en pressant sur CH▼ ou sur OK

• mettez le programme à déplacer en surbrillance en le sélectionnant en pressant sur CH ▲ / ▼ et sur OK (une multi sélection est possible par la même opération en sélectionnant plusieurs programmes, un à la fois et en confirmant par OK). Les programmes sélectionnés sont en surbrillance vert « clair ».

• indiquer l'endetroit ou vous souhaitez les placez avec CH ▲ / ▼ puis confirmez en pressant sur P/N
• Appuyez deux fois d'affilée sur la touche EXIT et confirmez par OUI pour sauvegarder les changements.

Mettre un ou plusieurs programmes en favors :

• selectionnez l'icone favors (coeur)
• pressez sur CH ou sur OK, vous serez dans la colonne favors et pressez sur OK pour avoir accès aux 5 listes disponibles
  -CHOISSEZLAlistaI'aide deCH▼puis pressez surOK
• Utilisez les touches CH ▲ / ▼ pour vous déplacer vers le haut ou vers le bas dans le menu
• Appuyez deux fois d'affilée sur la touche EXIT et confirmez par OUI pour sauvegarder les changements.

Remarque : un appui sur la touche 0 annule la catégorie de favors selectionnée

Verrouiller un ou plusieurs programmes :

• sélectionnez l'icone verrouillage (cadenas)
• pressez sur CH ou sur OK, vous serez dans la colonne verrouillage et pressez sur OK pour verrouiller le programme
• Appuyez deux fois d'affilée sur la touche EXIT et confirmez par OUI pour sauvegarder les changements.

Effacer un ou plusieurs programmes :

• selectionnez l'icone effacer (croix)
• pressez sur CH ou sur OK, vous serez dans la colonne effacement et pressez sur OK pour effacer le programme
• Appuyez deux fois d'affilée sur la touche EXIT et confirmez par OUI pour sauvegarder les changements.

Ajouter un ou plusieurs programmes :

• selectionnez l'icone ajouter (symbole +)
• Un tableau s'affiche, entre toutes les valeurs correspondant au programme
• Appuyez deux fois d'affilée sur la touche EXIT et confirmez par OUI pour sauvegarder les changements.

Editor un ou plusieurs programmes :

• selectionnez l'icone editor (plume)
• Un tableau apparait, affichant entrer toutes les valeurs des programmes (PID)
• Appuyez deux fois d'affilée sur la touche EXIT pour quitter ce menu

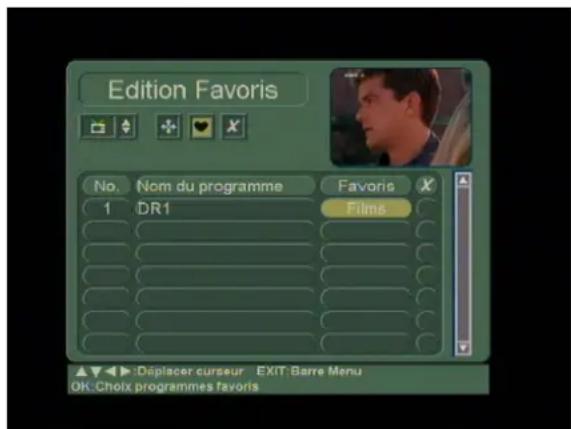

Edition Favoris

Pressez sur la touche OK à l'option 'Edition Favoris. L'écran suivant va apparaitre.

Programme TV/Radio

Déplacer programme

Favors

Effacer programme

• Déplacer, changer ou effacer un besoin s'effectue de la même maniere que déscrie ci-dessus.
• Appuyez sur la touche EXIT pour revenir au mode précédent.

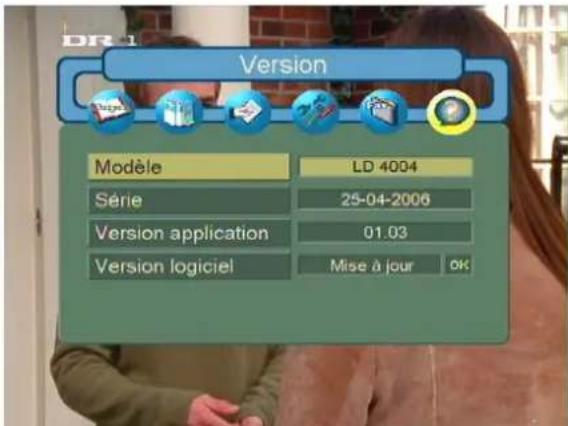

Version

Pressez sur la touche OK à l'options 'Version. L'écran suivant va apparaitre.

Vou pourrez connaître différentes informations sur le LD 4004 comme sa version logicielle, etc...

Appuyez sur la touche EXIT pour revenir au mode precedent.

7.5 Mosaicique

Pendant que vous regardez un programme de télévision vous pouvez appeler la mosaïque 9 image (3 images x 3 images) en pressant sur la touche EXIT de la télécommande.

Le récepteur affichera les images et noms des neufs programmes en commencerant par le programme sur lequel vous avez appelé la mosaïque qui sera situé en haut à gauche de la mosaïque.

• Utilisez les touches CH ▲ / ▼ et VOL ⊥ / ▶ pour vous déplacer dans la mosaïque
• Quand vous étés sur le programme souhaité (en surbrillance), pressez sur OK pour l'afficher en plein écran.
• Pour quitter la mosaïque, presser sur la touche EXIT.

8. Troubles de fonctionnement

Il peut y avoir différentes raisons qui font que le LD 4004 ne fonctionne pas correctement. Avant de le rapporter à votre installerateur, merci de bien pouvoir vérifier les points ci-dessous qui pourrait vous permettre de solutionner le trouble rencontres:

Problème Causes possibles Remède
L'afficheur en face avant est étéeint.	Prise secteur débranchée. Rebranche	Raccordez correctement le terminal au TV à l'aide d'un cable péritel.
	Mauvais raccordement de la sortie video/audio du terminal avec le TV.	Raccordez correctement le cable d'antenne.
Pas d'image ou de son	Mauvais raccordement du cable d'antenne satellite.	Orientez correctement l'antenne.
	Antenne satellite mal orientée.	Vérifiez les connecteurs du cable ou orientez l'antenne.
	Pas de signal ou signal faible.	Entrez les bonnes valeurs du programme dans le menu.
	Mauvais paramétrages du programme dans le MENU.
Images en noir et blanc ou problème de synchronisation	Votre TV est différent du mode diffuse par l'opérateur (SECAM, PAL, ...).	Changer le mode de votre TV.
La télécommande ne fonctionne plus	Les piles sont vides	Changez les piles.
	Une autre source lumineuse perturbe le fonctionnement de la télécommande.	Eteignez cette autre source lumineuse.

9. Spécifications techniques

• Systeme

Conformé à la norme DVB

• LNB / EntreéTuner

Connecteur :

Bande de fréquences :

Niveau du signal :

Alimentation LNB :

Contrôle LNB:

DiSEqC:

F femelle

95MHz 2150MHz

-65dBm ~-25dBm

14/18V, max 400mA

22kHz

Ver. 1.2 Compatible

• Demodulator

Tuner: QPSK

Valeur symbole :

2MSps 45 MSps

Démodulation SCPC et MCPC

Spectre inversé Conversion automatique

• Ressources système

Processeur: 32bit (60MHz)

SDRAM：8Mbyte

FLASH: 16Mbyte

• Decodeur video

MPEG2: Main Profile @Main Level

Débit: Jusqu'à 15Mbit/s

Résolution: 720x576, 720x480

Format video: NTSC, PAL, SECAM

Format écran: 4:3, 16:9

• Téletexte

Conforme norme DVB: Decodeparle rerecepteur ouinseredversle TVC

• MPEG Audio

MPEG 1 couches 1&2

Type: Mono, Dual mono, Stereo

Frequence échantillonnage: 32, 44.1 et 48KHz

• Telecommande

Opérationnelle: jusqu'à 7 metres

• Alimentation

Consommation : Max 30W

Tension d'alimentation: 90 ~ 265V/AC

• Connectique en face arrriere

Audio numérique S/P-DIF : 1 x RCA cinch

Audio analogue G/D : 2 x RCA cinch

Entreeuner:Femelle

Sortie boucle tuner : F femelle

Peritel TV: RVB, CVBS, Y/C, Audio

Péritel Magnétoscope/VCR: CVBS, Y/C, Audio

• Dimension / poids

Taille (largeur x H x Prof.):

Poids (Net): 1.0 Kg

214 × 42 × 153 ~mm
