MODE D'EMPLOI LT 2010 Lenson

LT 2010 - Référence : 8002010

Mai 2010

Félicitations pour l'achat de votre adaptateur TNT LENSON LT 2010.

Avant de démarrer

Il n'est pas indispensable de lire entièrement ce mode d'emploi pour recevoir des images de la Télévision Numérique Terrestre dite TNT.

Toutefois, nous vous recommandons sa lecture pour vous donner un aperçu des nombreuses possibilités de votre adaptateur afin de bénéficier du meilleur de ses services.

Conseils et recommandations

Placez votre adaptateur sur une surface plane, horizontale et stable.

Assurez-vous que votre adaptateur est suffisamment éloigné de sources de chaleur, par exemple radiateurs. N'exposez pas l'adaptateur à une humidité supérieure à 80% ou à une température ambience inférieure à +15°C ou supérieure à +35°C.

Ne couvrez pas les grilles d’aération de l’adaptateur. Laissez un minimum de 10 cm d’espace libre au-dessus de l’adaptateur. Ne rien poser dessus (exemple : vase), éviter que du liquide ne puisse entrer à l’intérieur.

Ne raccordez pas l'adaptateur à la tension secteur avant que tous les autres branchements n'aient été effectués.

Il est recommandé de débrancher l'adaptateur de la prise secteur et de l'antenne terrestre lors d'orages.

Les performances et la fiabilité de votre adaptateur sont garanties. La garantie ne couvre pas les dommages causés par l'intervention de personnes non autorisées ni les dommages directs ou indirects résultants de chocs électriques. Ne jamais enlever le couvercle de votre adaptateur car il y a risque d'électrocution.

Pour toute question, n'hésitez pas à contacter votre revendeur LENSON.

Les piles contiennent des éléments très polluants pour l'environnement. NE PAS LES JETER. Pensez à les déposer dans les bacs destinés au recyclage.

Attention :

Ce symbole signifie que votre appareil électronique hors d'usage doit être collecté séparément et non jeté avec les déchets ménagers. Dans ce but, l'Union Européenne a institué un système de collecte et de recyclage spécifique dont les producteurs ont la responsabilité.

Les appareils électriques et électroniques sont susceptibles de contenir des éléments qui, bien qu'indispensables au bon fonctionnement du système, peuvent s'avérer dangereux pour la santé et l'environnement s'ils sont manipulés ou éliminés de manière incorrecte. Par conséquent, veuillez ne pas jeter votre appareil usage avec les ordures ménagères.

Aidez-nous à préserver l'environnement dans lequel nous vivons!

Entretien

Le terminal peut être nettoyé à l'aide d'un chiffon doux et sec.

N'utilisez ni tampon abrasif, ni poudre décapsante, ni solvants tels qu'alcool ou terrebenthine : ils pourraient endommager la finition du terminal.

Quelques règles importantes concernant la TNT

Le déploiement de la télévision numérique terrestre en France se déroule en plusieurs phases. Suite à des réorganisations des bouquets des chaînes ou à l'ajout de nouvelles chaînes, lors de l'extinction des chaînes analogiques vous serez amené à refaire une recherche automatique des chaînes pour continuer à recevoir toutes les chaînes gratuites.

La disparition de certaines chaînes du jour au lendemain ne sera que la conséquence des réajustements décrits ci-dessus. Une simple réinitialisation de l'adaptateur qui est toujours suivie du mode première installation automatique vous permettra de retrouver toutes les chaînes perdues et de profiter pleinement de la TNT!

Le LT 2010 est un produit grand public qui n'est pas destiné à fonctionner 24 heures sur 24, 7 jours sur 7. Nous vous recommandons de le mettre régulièrement en veille au moins une fois par jour. Une mise en veille régulière lui garantira une plus grande longévité et une qualité des signaux délivrés.

Toutefois, si votre adaptateur ne fonctionne plus correctement alors que la veille tout allait bien, avant de le retourner à votre installateur en pensant qu'il est déficient, ayez le réflexe suivant :

• Une réinitialisation de l'adaptateur suffit très souvent pour remettre en phase les paramètres mémorisés dans l'adaptateur avec ceux émis par l'émetteur, s'ils ont changé depuis leur mise en mémoire lors de la première installation. Il suffit de faire une réinitialisation de l'adaptateur qui est suivie par une nouvelle recherche et émorsation automatique des chaînes. L'adaptateur aura ainsi en mémoire les derniers paramètres émis par les émetteurs.
• Si la nouvelle recherche des chaînes ne règle pas le problème, il se peut que les modifications apportées aux signaux par les diffuseurs soient conséquentes et nécessitent une mise à jour du calcul interne de l'adaptateur. Dans ce cas, votre installateur ou vous-même pourrait consulter notre site Internet www.lenson.fr, où vous retrouverez gratuitement toutes les mises à jour rendues nécessaires par les modifications apportées aux signaux TNT. Cette mise à jour pourra être chargée dans l'adaptateur à l'aide d'une clé USB. Veuillez vous reporter au chapitre mise à jour de votre adaptateur TNT. Enfin, si tous ces conseils n'ont pas solutionné votre problème, veuillez retourner votre adaptateur à votre revendeur.

Nous espérons que ces quelques conseils vous permettront de profiter pleinement de votre adaptateur TNT.

ECOCONCEPTION : Faible consommation

Cet adaptateur TNT est conforme au RÉGLEMENT (CE) No 107/2009 de la commission du 4 février 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil concernant les exigences relatives à l'écoconception des décodeurs numériques simples.

La conception de cet adaptateur, notamment concernant sa faible consommation d'énergie, lui permet de diminuer son impact sur l'environnement.

La consommation de cet adaptateur est :

1 W en mode veille < 5 W en mode actif (hors téléalimentation d'une antenne interieure amplifiée)

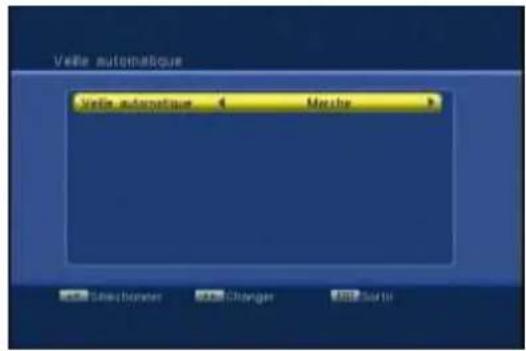

Votre adaptateur intégral également la fonction de mise en veille automatique au bout de 3 heures si celui-ci n'a subi aucun changement de son état (changement de chaîne, changement de volume, mise en route d'un

timer d'enregistrement,...). Cette mise en veille automatique peut être désactivée mais par défaut est positionnée à 3 heures.

Cet adaptateur est également conforme aux normes DEEE, RoHS, Ecoconception 2005/32/CE, IEC/CENELEC 62216, EN 300 468.

Sommaire

1.1. PRESENTATION 6 1.2. CHARACTERISTIQUES GENERALES 6 1.3. CONFIGURATION DE LIVRAISON 6 1.4. VUE AVANT 7 1.5. VUE ARRIERE 7 1.6. TELECOMMANDENE 8

2. Raccordement de votre adaptateur 9

2.1. RACCORDEMENT AU TELEVISEUR ET CHAINE HIFI 9 2.2. RACCORDEMENT A UN ENSEMBLE TYPE HOME CINEMA 9

4. MENU installation 12

4.1. RECHERCHE AUTOMATIQUE DES CHAINES 12 4.2. RECHERCHE MANUELLE DES CHAINES 12 4.3. REGlAGES ANTENNE 13

5. MENU Reglages systeme 14

5.1. LAngue DU MENU 14 5.2. SYSTEME DE TV 14

5.2.1. Numérotation LCN : 14 5.2.2. Quelques explications sur les formats TV 15

5.3. DATE ET HEURE 16 5.4. PROGRAMMATEUR D'ENREGISTREMENT 16 5.5. REGLAGES DE L'OSD 17 5.6. CONTROLE PARENTAL 17 5.7. VEILLE AUTOMATIQUE 18

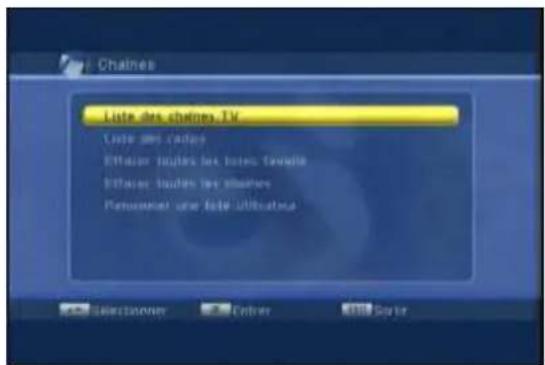

6. MENU Chaines 19

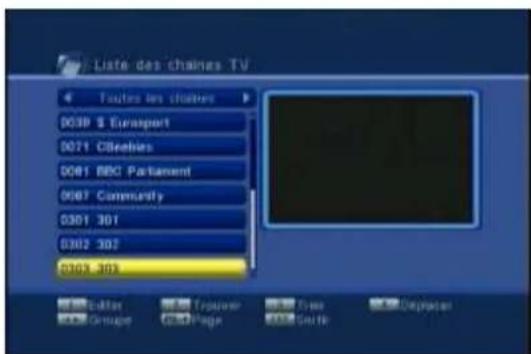

6.1. LISTE DES CHAINES TV 19

6.1.1. Éditeur : 19 6.1.2. Trouver 20 6.1.3. Trier 20 6.1.4. Déplacer 20

6.2. LISTES DES RADIOS 20 6.3. EFFACER TOUTES LES LISTES FAVORIS 20 6.4. EFFACER TOUTES LES CHAINES 20 6.5. RENOMMER UNE LISTE UTILISATEUR 20

7. Utilisation quotidienne 21

7.1. INFORMATIONS AFFICHEES A L'ECRAN 21 7.2. CHANGEMENT DE CHAINE 21 7.3. CHANGEMENT DU NIVEAU SONORE 21 7.4. TOUCHEMUTE 21 7.5. MOSAIQUE 21

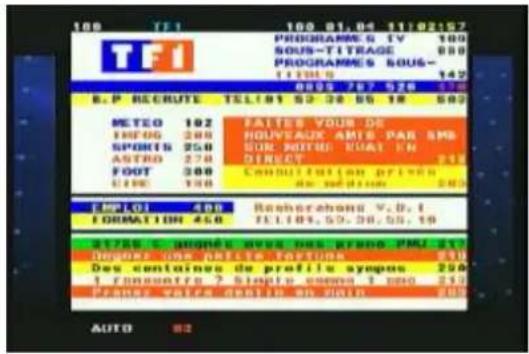

7.6. TELETEXTE 21 7.6.1. Sous-titrage teteixe 22 7.7. SOUS-TITRES DVB 22 7.8. AUDIO 22

8. MENU ACCESSORIES 23

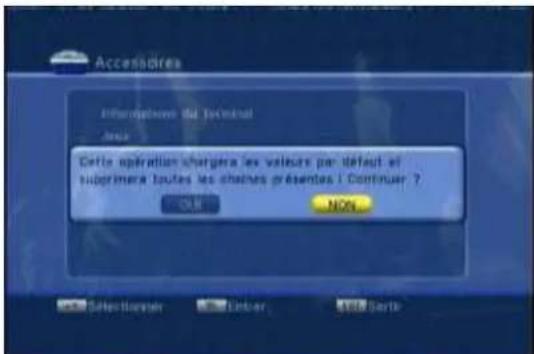

8.1. INFORMATIONS DE L'ADAPTATEUR 23 8.2. JEUX 23 8.3. REINITIALISATION DE L'ADAPTATEUR 23 8.4. MISE À JOUR DU LOGICIEL 24

9. Fonctions multimedia 25

9.1. INTERFACE USB 25 10. DONNEES TECHNIQUES: 26 11. GUIDE DE DEPANNAGE 27

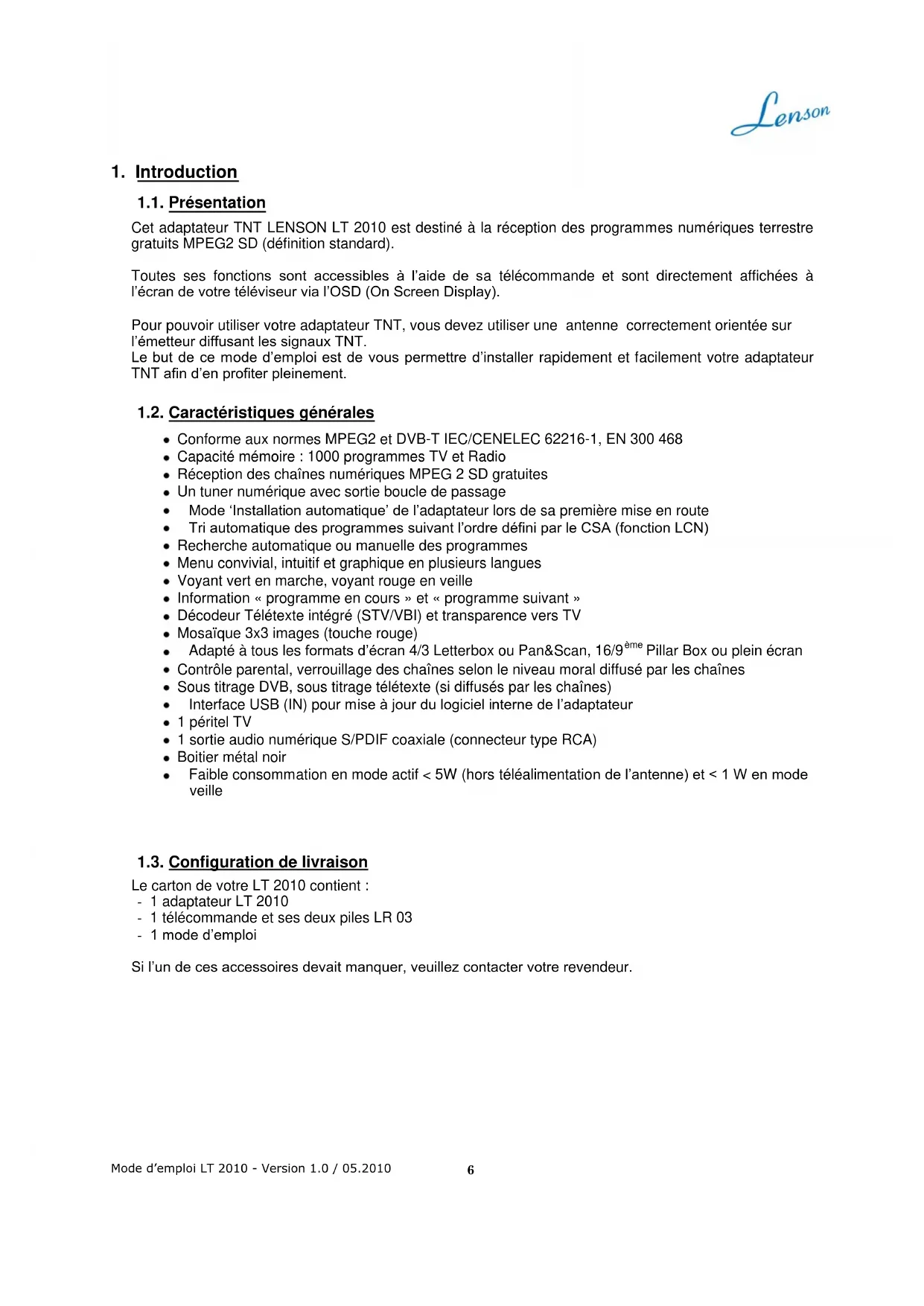

1.1. Présentation

Cet adaptateur TNT LENSON LT 2010 est destiné à la réception des programmes numériques terrestres Gratis MPSG2 SD (définition standard).

Toutes ses fonctions sont accessibles à l'aide de sa télécommande et sont directement affichées à l'écran de votre téléviseur via l'OSD (On Screen Display).

Pour pouvoir utiliser votre adaptateur TNT, vous devez utiliser une antenne correctement orientée sur l'émetteur diffusant les signaux TNT.

Le but de ce mode d'emploi est de vous permettre d'installer rapidement et facilement votre adaptateur TNT afin d'en profiter pleinement.

1.2. Caractéristiques générales

Conforme aux normes MPEG2 et DVB-T IEC/CENELEC 62216-1, EN 300 468 - Capacité mémoire: 1000 programmes TV et Radio - Réception des chaînes numériques MPEG 2 SD gratuites - Un tuner numérique avec sortie boucle de passage Mode 'Installation automatique' de l'adaptateur lors de sa première mise en route - Tri automatique des programmes suivant l'ordre défini par le CSA (fonction LCN) - Recherche automatique ou manuelle des programmes - Menu convivial, intuitif et graphique en plusieurs langues Voyant vert en marche, voyant rouge en veille Information « programme en cours » et « programme suivant » - Télétexte intégré (STV/VBI) et transparence vers TV - Mosaïque 3x3 images (touche rouge) Adapté à tous les formats d'écran 4/3 Letterbox ou Pan&Scan, 16/9 Pillar Box ou plein écran - Contrôle parental, verrouillage des chaînes selon le niveau moral diffusé par les chaînes - Sous-titrage DVB, sous-titrage télétexte (si diffusés par les chaînes) - Interface USB (IN) pour mise à jour du logiciel interne de l'adaptateur 1 péritel TV 1 sortie audio numérique S/PDIF coaxiale (connecteur type RCA) Boîtier métal noir - Faible consommation en mode actif < 5W (hors téléalimentation de l'antenne) et < 1W en mode veille

1.3. Configuration de livraison

Le carton de votre LT 2010 contient :

• 1 adaptateur LT 2010
• 1 télécommande et ses deux piles LR03
• 1 mode d'emploi

Si l'un de ces accessoires avait manqué, veuillez contacter votre revendeur.

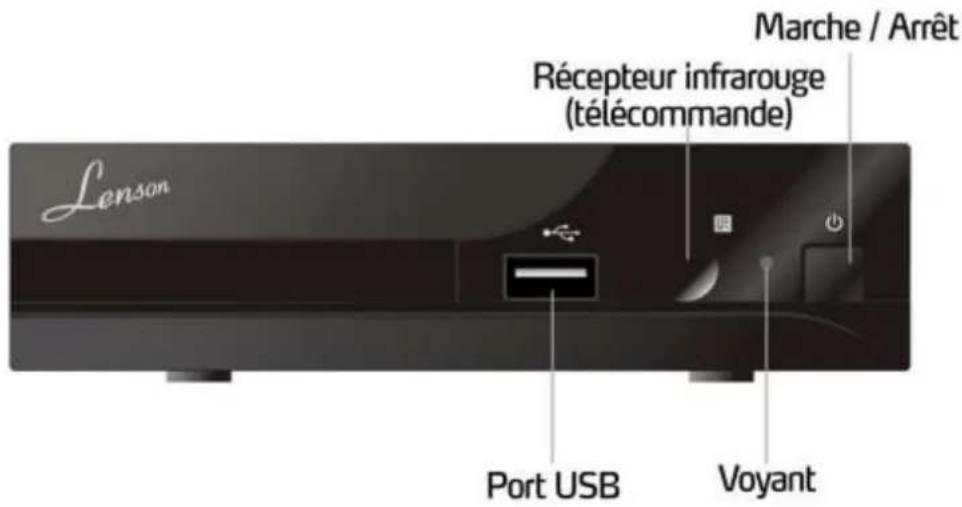

1.4. Vue avant

	Fonction
Port USB	Port USB IN pour mise à jour du logiciel de l'adaptateur
Marche / Arrêt	Interrupteur pour mise en marche ou mise en voille l'adaptateur
Voyant	Vert quand l'adaptateur est en marche
	Rouge quand l'adaptateur est en voille

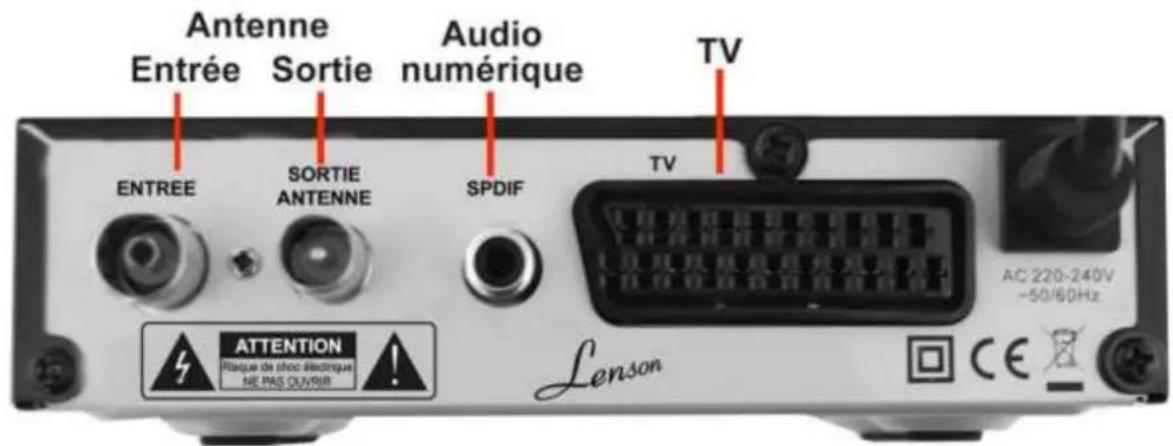

1.5. Vue arrêté

Nom	Fonction
Entrée	Entrée antenne, avec possibilité d'alimenter une antenne intérieure active et amplifiée fonctionnant sous 5 VDC (5V 100mA maximum)
Sortie antenne	Sortie antenne
Audio numérique	Sortie audio numérique coaxiale pour ensemble type home cinéma
TV	Sortie à raccorder sur votre téléviseur

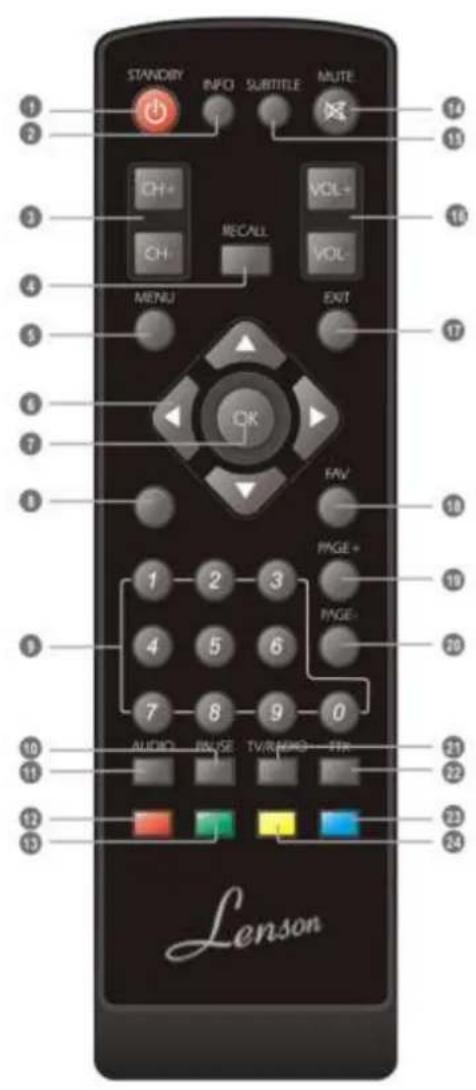

1.6. Télécommande

N°	Bouton	Fonction
1	STANDBY	Marché / Veille
2	INFO	Information sur le
3	CH+/CH-	Changement de châne
4	RECALL	Rappel de la dernière châne regardée
5	MENU	Affichage du Menu à l'écran
6	▲▼	Changement du volume Changement de châne Navigation dans les menus
7	OK	Validation d'un besoin, accès à la liste des châines
8	/	Non utilisée
9	0...9	Pavé numérique
10	PAUSE	Arrêt sur image
11	AUDIO	Menu audio

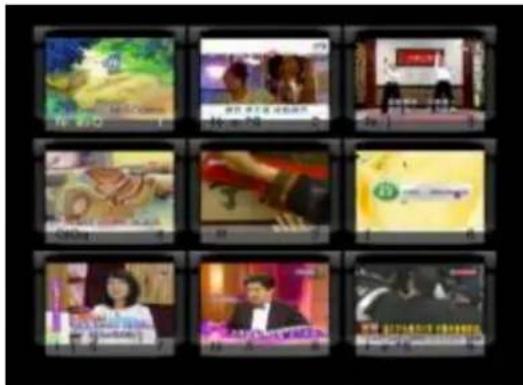

12	ROUGE	Mosaïque 3 x3 images / Fonction désrite dans les sous-menus
13	VERT	Fonction désrite dans les sous-menus
14	MUTE	Coupure du son
15	SUBTITLE	Menu sous-titres
16	VOL + / VOL -	Changement du volume
17	EXIT	Touché de sortie des menus
18	FAV	Accès aux listes des chaînes mise en Favoris
19 / 20	PAGE + / PAGE -	Changement de page dans les menus (déléxtexe)
21	TV / RADIO	Commutation entre Liste TV et liste Radio.
22	TTX	Accès au menu Téléxtexe
23	BLEU	Fonction désrite dans les sous-menus
24	JAUNE	Fonction désrite dans les sous-menus

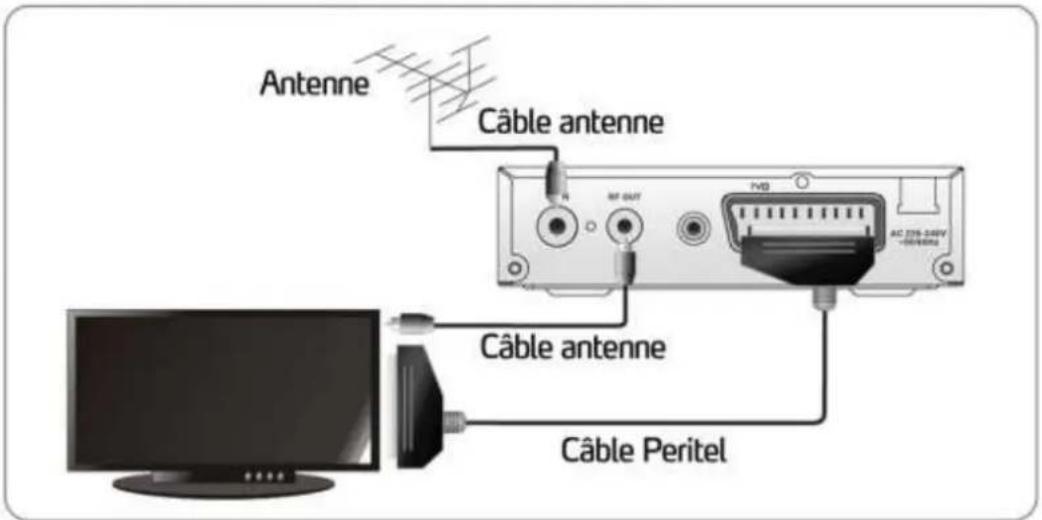

2.1. Raccordement au téléviseur et chaîne hifi

Raccorder l'adaptateur aux autres appareils avant d'effectuer le branchement secteur. Cette précaution permet d'éviter toute déterioration de l'adaptateur ou des autres appareils. Lorsque tous les autres raccordements ont été effectués, brancher l'adaptateur à une alimentation 230 V/50 Hz.

Faire les raccordements suivants :

brancher le câble d'antenne sur « Entrée antenne » de l'adaptateur - raccorder la sortie de l'antenne de l'adaptateur « Sortie TV » avec un câble antenne - NON FOURNI à l'entrée antenne de votre téléviseur ou magnétoscope - raccorder à l'aide d'un cordon péritel - NON FOURNI - la sortie « TV » de votre adaptateur à l'entrée péritel AV1 de votre téléviseur

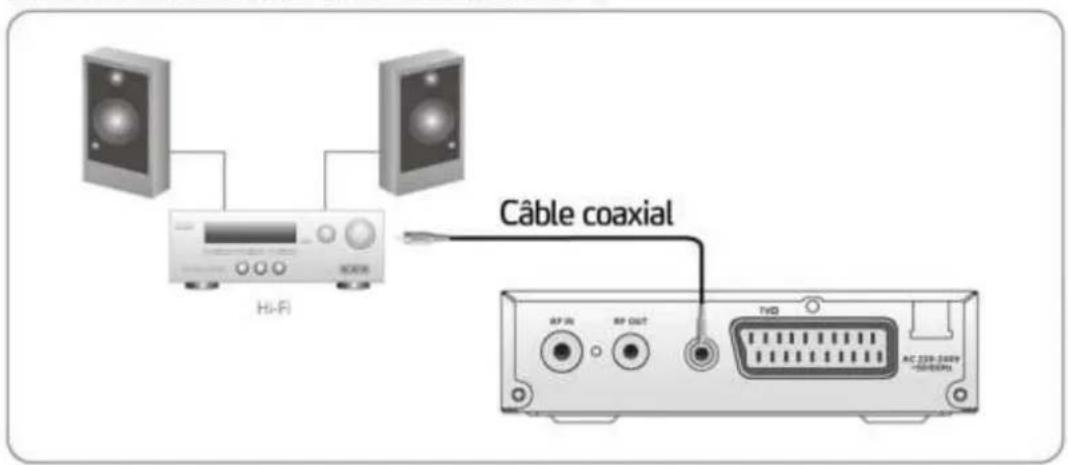

Raccordement à une chaîne hifi

Faire le raccordement suivant : brancher la sortie audio numérique « Audio numérique » de l'adaptateur à l'aide d'un cordon audio coaxial - NON FOURNI - à votre ensemble Home Cinéma.

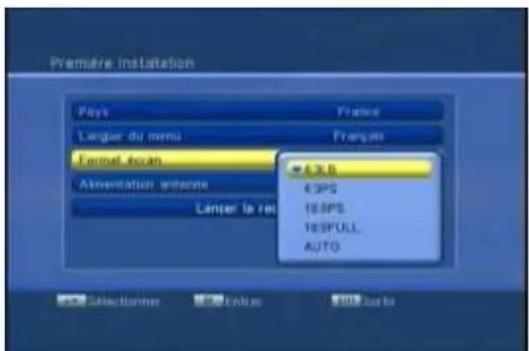

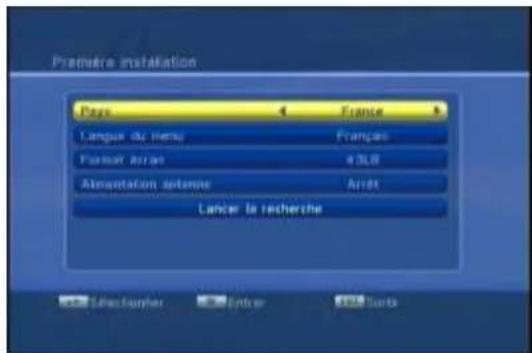

3. Première mise en route : guide de démarrage rapide

Ce chapitre vous permettra d'effectuer, dans un minimum de temps, les réglages indispensables de votre adaptateur avant de partir à la découverte de son utilisation.

Avant de continuer la lecture de cette «Installation Rapide», vous devez posséder une antenne terrestre dirigée vers l'émetteur diffusant la TNT dans votre région. Cette antenne doit pouvoir recevoir correctement l'ensemble des multiplexes diffusant les chaînes de la TNT.

En cas d'erreur de manipulation lors de l'installation rapide, ne vous alarmez pas car vous pourrez très facilement revenir aux réglages usine en réinitialisant l'adaptateur comme indiqué au chapitre 8.3 «Réinitialisation de l'adaptateur».

1. Indiquer le pays où est installé l'adaptateur avec </> puis Sélectionnez la ligne suivante avec < >
2. Choisir la langue des menus avec < / > puis sélectionnez la ligne suivante avec <
3. Indiquer le type de TV raccordé à votre adaptateur avec <▲/▶> puis sélectionnez la ligne suivante avec <▼▲>:
4. 4/3: « Letter Box » - recommends
5. 4/3 « Pan Scan »
6. 16/9: « Pillar Box » - 16/9: « FULL ZOOM » - Ou « AUTO » - recommends

Pour plus de renseignements sur les formats, reportez-vous au chapitre 5.2.2 « explications sur les formats TV »

1. Si vous utilisez une antenne intérieure alimentée par l'adaptateur besoin MARCHE avec < >. Dans le cas contraire laisser sur ARRET puis sélectionnez la ligne suivante « Lancer la recherche » avec < > et presser sur < OK>

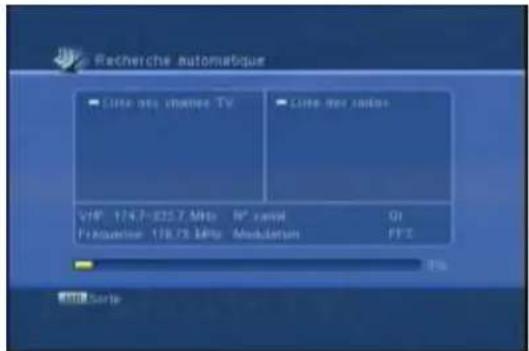

L'adaptateur va démarrer la recherche automatique des chaînes TNT gratuites (MPEG 2 SD - Définition Standard) et les mémorisera.

Une fois la liste des chaînes mémorisée, votre adaptateur est réglé de manière optimale.

Il vous est toutefois possible de personnaliser certains règles. Dans le cas contraire, vous pouvez passer au chapitre 7 « Utilisation quotidienne »

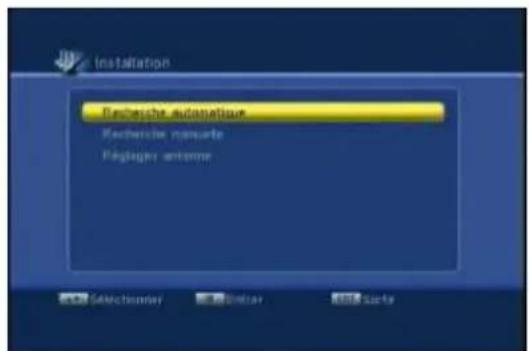

4. Menu installation

Si votre adaptateur a été correctement paramétré comme indiqué au chapitre 3 « première installation », ce chapitre ne vous est d'aucune utilité.

Ce chapitre est plus particulièrement réservé aux professionnels de l'antenne, il leur permet de

• Démarrer une recherche automatique des chaînes
• Démarrer une recherche manuelle des chaînes
• Alimenter une antenne interieure

Pour naviguer dans le menu, procéder comme suit :

• Appuyer sur le bouton « MENU » pour entrer dans le menu principal
• Sélectionner « installation » et appuyer sur pour entrer dans le menu « installation ». Appuyer sur <▲/▶> pour mettre en surbrillance le sous-menu souhaité et appuyer sur OK pour entrer dans le sous-menu.
• Appuyer sur <▲/▶> pour sélectionner l'option souhaitée et confirmer par, appuyer sur <▲/▶> pour changer le réglage.
• Appuyer sur <▲/▶> pour sortir de ce menu.

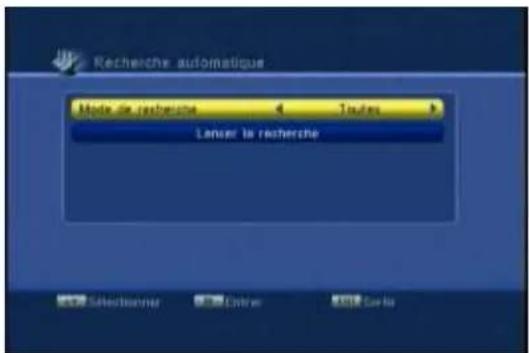

4.1. Recherche automatique des chaînes

Le mode recherche automatique permet de rechercher les chaînes automatiquement, soit toutes les chaînes gratuites, soit les chaînes gratuites et payantes (qui diffusent des tranches de programmes en clair).

• Sélectionner Le mode de recherche avec <▲/▲> puis appuyer sur <▼▲> pour sélectionner « Lancer la recherche » et presser sur. La recherche va démarrer et l'adaptateur memorisera toutes les chaînes trouvées.
• Pour annuler la recherche automatique, appuyer sur.

4.2. Recherche manuelle des chaînes

Il est possible de faire une recherche des programmes par fréquence ou par canal.

• Presser sur pour entrer dans le menu installation puis sur
• Presser sur </> pour sélectionner recherche manuelle puis sur
• Sélectionner le mode de recherche avec </> : par fréquence ou par canal
• Entrer les valeurs demandées, si les barre-graphes « Intensité du signal » et « qualité du signal » indiquent une valeur supérieure à 60%, sélectionner « lancer la recherche » et presser sur.

Recherche Manuelle va faire une recherche des chaînes mais n'effacera pas les chaînes en mémoire dans l'adaptateur. L'utilisateur doit connaître la Fréquence et la largeur de bande du canal sur lequel il peut rechercher des chaînes. Si vous recherchez plusieurs fois les chaînes sur le même canal (fréquence) avec la même largeur de bande, les programmes trouvés seront dupliqués.

Avec cette méthode de recherche, il est possible de rechercher et de memoriser des programmes dans la bande de fréquences VHF de 120 MHz à 440 MHz.

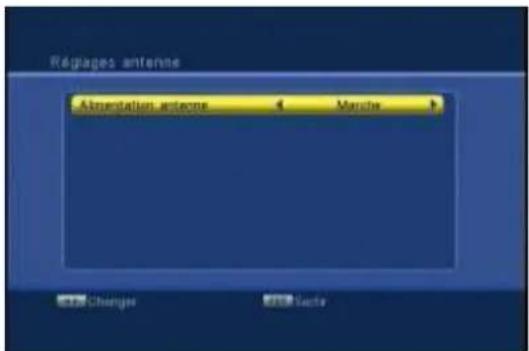

4.3. Réglages antennes

Cet écran permet de télé-alimenter une antenne interieure nécessitant une alimentation 5V. Choisir « ARRET » pour tout autre type d'utilisation.

Attention, alimenter en 5V une antenne de toit type « réseau » risque d'endommager irrémédiablement votre LT 2010.

Utiliser < / > pour sélectionner « Alimentation antenne » - À l'aide de < / >, mesure sur « Marche » pour alimenter une antenne interieure ou laisser sur « Arrêt » dans le cas contraire (utilisation d'une antenne de toit).

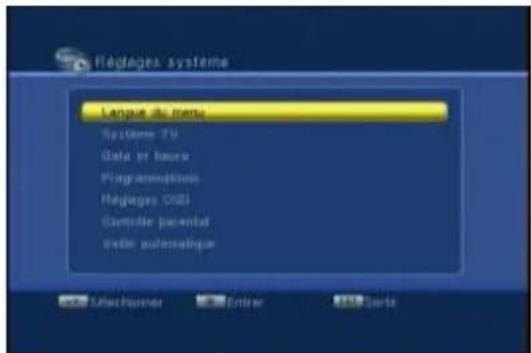

5. Menu réglages système

Normalement, votre adaptateur LT 2010 est correctement réglé lors de sa première mise en service (menu d'installation automatique). Il vous est toutefois possible de modifier certains réglages. Dans le cas contraire, vous pouvez vous reporter au chapitre 7 « Utilisation quotidienne ».

Le menu « réglages système » vous permet de personnaliser un certain nombre de réglages suivants :

langue du menu - système TV - date et heure programmeur d'enregistrement - réglages de l'OSD - contrôle parental. - mise en veille automatique

Pour naviguer dans le menu, procéder comme suit :

• Appuyer sur le bouton pour entrer dans le menu principal
• Sélectionner « réglages » et appuyer sur pour entrer dans le menu « réglages système ». Appuyer sur < > pour mettre en surbrillance le sous-menu souhaité et appuyer sur OK> pour entrer dans le sous-menu
• Appuyer sur < > pour sélectionner l'option souhaitée et confirmer par, appuyer sur < > pour changer le réglage
• Appuyez sur <▲/▲> pour sortir de ce menu.

5.1. Langue du menu

Ce menu vous permet de régler la langue d'affichage des menus à l'aide des touches <▲/▶>.

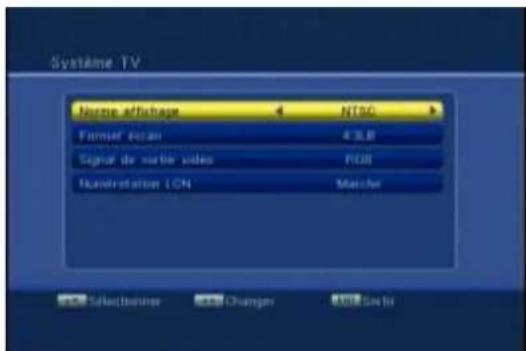

5.2. Système de TV

Ce menu vous permet de régler la norme d'affichage, le format d'écran, le format de sortie vidéo et la numérotation LCN.

5.2.1. Numérotation LCN :

Si la fonction LCN (Numéro de Chaine Logique) est activée, vous ne pouvez pas changer le numéro original des chaînes TV recherchées. Vous pouvez activer / désactiver la fonction LCN en réglant la « Numérotation LCN » sur « Arrêt »

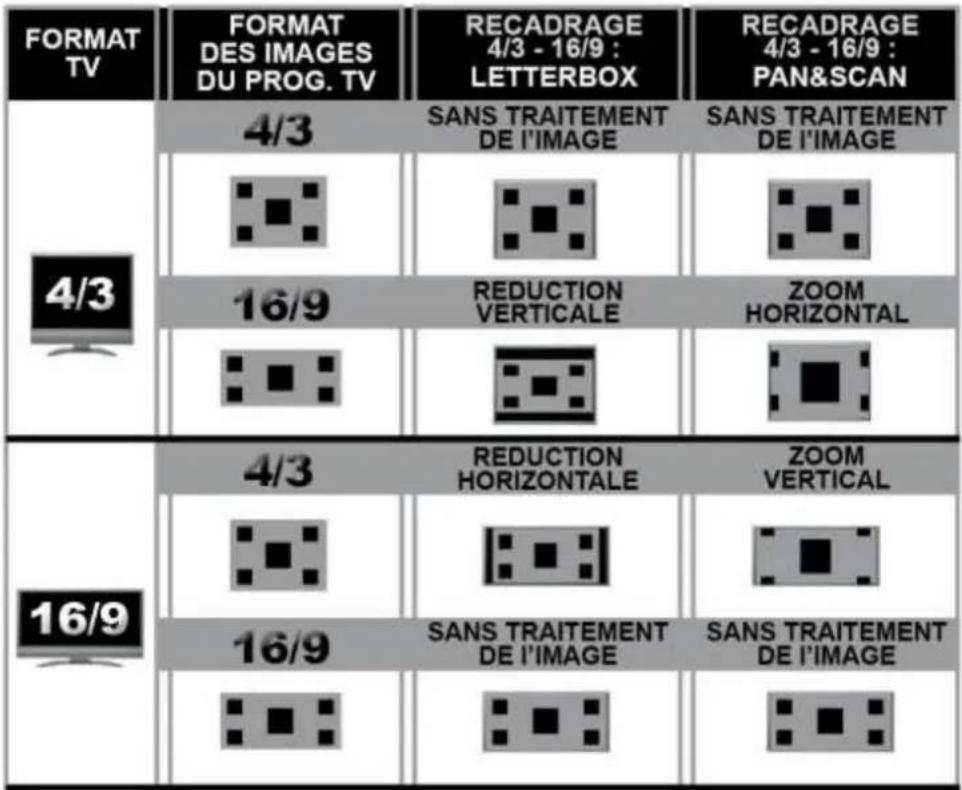

5.2.2. Quelques explications sur les formats TV

La première information à renseigner concerne le format de votre téléviseur (TV) : 4:3 ou 16:9

Si votre TV est au format 4:3 (écran), utiliser les formats «4:3 Letterbox» ou «4:3 Pan&Scan». Ces deux modes sont prévus et optimisés pour un affichage sur un TV 4:3. Ils diffèrent par le type de traitement appliqué à l'image dans le cas où le format de l'image diffusée est en 16:9ème, ce qui ne correspond donc pas au format de votre TV qui est 4:3. Une «adaptation» de l'image (traitement d'image) doit être effectuée afin d'afficher correctement (sans déformation) les images 16:9ème sur votre TV 4:3.

En mode «Letterbox»: Les images d'une émission en 16:9ème seront «adaptations» au format 4:3 de votre TV par un traitement d'image qui consiste à ajouter deux bandes noires en haut et en bas de l'écran. L'avantage de cette option est d'avoir toute l'image affichée (pas de perte d'une partie de l'image) tandis que l'inconvénient est justement l'affichage des deux bandes noires rajoutées en haut et en bas de l'image. En mode «Pan&Scan» : Les images d'une émission en 16:9ème seront «adaptations» au format 4:3 de votre TV par un traitement d'image qui consiste à agrandir l'image afin qu'il n'y ait plus de bandes noires. L'avantage de cette option est de ne pas avoir de bandes noires (tout l'écran est 'rempli') tandis que l'inconvénient est la perte d'une partie de l'image à droite et à gauche.

Si votre TV est au format 16:9 ème (écran), utiliser le format «16:9». Le mode «16:9» rajoutera des bandes noires à gauche et à droite de l'image, uniquement lorsque l'image diffusée a un format 4:3 qui ne correspond donc pas au format de votre TV 16:9. En effet, une «adaptation» (traitement d'image) est à faire afin d'afficher correctement (sans déformation) les images 4:3 sur un TV 16:9.

• En mode «Pillarbox» : Les images d'une émission en 4:3 seront «adaptées» au format 16:9 de votre TV par un traitement d'image qui consiste à ajouter deux bandes noires à droite et à gauche de l'écran. L'avantage de cette option est d'avoir toute l'image affichée (pas de perte d'une partie de l'image) tandis que l'inconvénient est justement l'affichage des deux bandes noires rajoutées à droite et à gauche. En mode "FULL" : Les images d'une émission en 4:3 seront «adaptées» au format 16:9 de votre TV par un traitement d'image qui consiste à agrandir l'image afin qu'il n'y ait plus de bandes noires. L'avantage de cette option est de ne pas avoir de bandes noires (tout l'écran est 'rempli') tandis que l'inconvénient est la perte d'une partie de l'image en haut et en bas.

Notez bien que si le paramètre < Type de TV> est mal réglé, les images seront affichées de manière déformées.

5.3. Date et heures

Ce menu vous permet de régler le pays et l'heure.

• Pays: Ce menu est utilisé pour changer le réglage du pays. Mode de réglages : Ce menu est utilisé pour activer l'utilisation du GMT, Décalage GMT, Par Pays.
• Décalage GMT: Ce menu est disponible seulement si l'option "Mode de réglage est positionné sur décalage GMT". Le décalage GMT est compris entre "-11:30 ~ +12:00", le réglage se fait par demi-heure.
• Date: Les menus "Date" et "Heure" sont disponibles uniquement lorsque l'option "Mode de réglages est sur "Arrêt". Heure: Appuyez sur OK> puis sur les touches numériques pour changer la date et l'heure.
• Affichage de l'heure: Ce menu vous permet de contrôler si l'heure doit s'afficher à l'écran ou non. Les options sont: Arrêt / Marche.

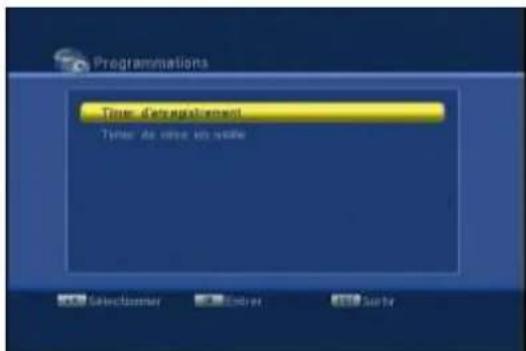

5.4. Programmateur d'enregistrement

Ce menu vous permet de régler la programmation de la mise en route de votre adaptateur sur un programme donné à une heure précise. Ceci permet éventuellement de procéder à un enregistrement si l'adaptateur est raccordé à un enregistreur au lieu d'être raccordé à un téléviseur.

L'adaptateur LT 2010 est équipé d'un programmeur d'enregistrement dit TIMER qui permet de programmer jusqu'à 8 enregistrements différés. Cette fonctionnalité vous permet d'effectuer des enregistrements d'une chaîne même lorsque vous êtes absent.

Attention: cette fonctionnalité ne permet l'enregistrement sur un enregistrateur que si l'adaptateur est raccordé sur un enregistrateur et non sur un téléviseur du fait que celui-ci ne possède qu'UNE SEULE prise PERITEL.

Pour programmer un timer, il vous faudra remplir les informations suivantes :

• Numéro : Vous pouvez régler jusqu'à 8 programmeurs
• Mode: Arrêt/Une fois/Quotidien/Hebdomadaire/Mensuel
• Type de chaîne: Chaîne TV/ Station Radio
• Chaîne: Vous pouvez sélectionner une chaîne sur laquelle s'allumera l'appareil Mois/Date/Jour: Appuyez sur < /> pour sélectionner le mois, la date et le jour souhaité Heure: Appuyez sur puis sur les touches numériques pour entrer l'heure de début d'enregistrement Durée: Appuyez sur puis sur les touches numériques pour entrer la durée d'enregistrement

Lorsque vous voulez quitter le menu du programmateur, une fenêtre de sauvegarde apparait.

Si vous voyez que l'adaptateur devait être raccordé à un enregistrure au lieu d'un téléviseur, n'oubliez pas de :

• raccorder votre enregistrure à la prise péritel « TV » du LT 2010 programmer le TIMER d'enregistrement de votre enregistrure
• sélectionner comme entrée du signal de votre enregistreur la prise AV, AUX, EXT... selon la marque de votre enregistreur. Elle se sélectionne avec la télécommande de votre enregistreur, par la touche 0, ou AV, ou AUX, ou P -... (Voir la notice de votre enregistreur).

Extinction:

Vous pouvez régler l'appareil pour qu'il s'éteigne automatiquement dans 10min, 30min, 60min, 90min et 120min.

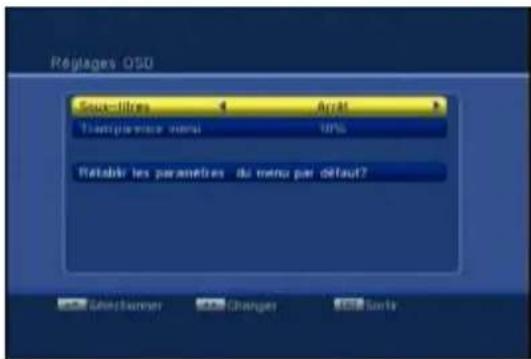

5.5. Règles de l'osd

Ce menu vous permet de régler l'affichage des sous-titres, la transparence et rétablir les réglages de l'OSD par défaut.

• Affichage sous-titres : choix de réglage entre Standard / Éteint / Télétexte

Transparence menu : permet le réglage du pourcentage de transparence entre Aucun/10%/20%/30%/40%/50%

Il est également possible d'activer les sous-titres en permanence, le choix est laissé entre « Arrêt », « Standard » et « Télétexte ».

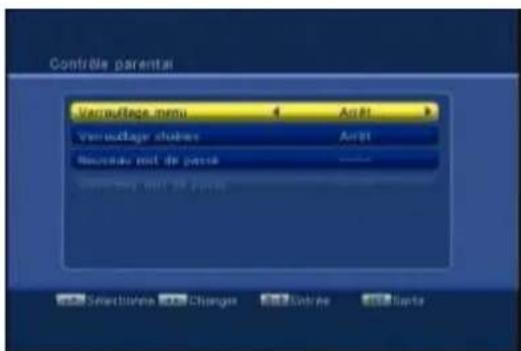

5.6. Contrôle parental

Ce menu vous permet de protéger le menu d'installation, les chaînes et de changer le mot de passe. Dans le menu « Réglages Système », sélectionner « Contrôle Parental » et appuyer sur, il vous sera demandé d'entrer un mot de passe (le mot de passe par défaut est "0000").

Après avoir entré le bon mot de passe en appuyant sur les touches numériques, le menu du contrôle parental apparait.

• Verrouiller le menu : permet le verrouillage du menu installation. Quand vous pouze entrer dans le menu Recherche Auto / Recherche Manuelle, vous devrez entrer le mot de passer. Vous pouvez régler le cette option sur Arrêt / Marche Verrouillage chaînes : le besoin est laissé entre « manuel », âge 4 à âge 18 (interdit aux moins de 4 ans jusqu'à interdir aux moins de 18 ans » ou arrêt.

Cette fonction permet d'interdire l'accès aux chaînes en fonction du niveau moral du programme diffusé. En réglant cette valeur sur -10 ans, toutes les émissions diffusées avec l'information CSA -10 ans, -12 ans, -16 ans et -18 ans ne seront pas affichées en clair, un mot de passe sera demandé pour afficher le programme.

Les niveaux moraux diffusés par les chaînes sont -10 ans, -12 ans, -16 ans et -18 ans.

Ce niveau moral (-10, -12, -16, -18) apparait dans le bandeau inférieur de la chaîne à chaque changement de châne ou lors d'un appui sur. Le niveau moral indiqué est celui de l'émission en cours.

• Nouveau mot de passe : changement du mot de passe.
• Confirmer mot de passe : confirmation du changement du nouveau mot de passe.

5.7. Veille automatique

Ce réglage permet à l'adaptateur de se mettre en veille automatiquement au bout de 3 heures s'il ne voit aucun changement de son état (changement de chaîne, changement du volume,...).

Utiliser < > pour sélectionner entre « Arrêt », « 3 heures » - Quitter ce menu en pressant sur

6. Menu chains

Ce menu regroupe 5 sous-menus :

• Liste des chaînes TV
• Liste des radios
• Effacer toutes les listes favoris
• Effacer toutes les chaînes
• Renommer une liste d'utilisateurs

6.1. Liste des chaînes TV

Dans le menu « liste des chaînes TV », un appui sur l’une des touches numériques donne accès à différentes fonctions listées ci-après. Appuyez sur « EXIT » pour quitter le menu « liste des chaînes TV ».

Utilise ce menu pour permettre en favoris, verrouiller, sauter, supprimer et renommer la liste des chaînes. Dans le menu de la liste des chaînes, appuyez sur la touche numérique «1» pour entrer dans le menu édition. Mettre en surbrillance une chaîne et appuyez sur le bouton OK pour la choisir. Ou sur la touche numérique «0» pour CHOISIR toutes les chaînes. Les chaînes choisies seront marqués comme sélectionnées. Appuyez sur le bouton EXIT pour quitter le menu d'édition.

Dans le menu « Éditeur », appuyez sur la touche numérique « 1 », puis appuyez sur <▼▲> pour sélectionner le groupe désiré, et appuyez sur le bouton, une fenêtre de confirmation apparait. Choisissez « oui » et appuyez sur le bouton, le canal choisi sera ajouté au groupe.

Verrouiller:

Dans le menu 1 « Editor », appuyez sur la touche numérique « 2 », une fenêtre de confirmation apparait. Choisissez « oui », et appuyez sur le bouton, la chaine choisie sera verrouillée. Répétez les étapes ci-dessus pour les déverrouiller.

Dans le menu 1 « Éditeur », appuyez sur la touche numérique « 3 », une fenêtre de confirmation apparait. Choisissez « oui », et appuyez sur le bouton, la chaîne sera sautée (ignorée) tandis que vous changez l'écran des chaînes entièrement. Répétez les étapes ci-dessus pour les rétablir.

Dans le menu « Editor », appuyez sur la touche numérique « 4 », une fenêtre de confirmation apparait. Choisissez « oui », et appuyez sur le bouton pour supprimer les chaînes choses de la liste des chaînes.

Renommer :

Dans le menu « Editor », appuyez sur la touche numérique « 5 » pour ouvrir le clavier numérique. Entrez la lettre et le chiffre un par un et appuyez sur le bouton pour confirmer. Après avoir fini l'entrée, mettez en surbrillance sur le clavier pour confirmer, vous avez changé le nom avec succès.

6.1.2. Trouver

Dans le menu « liste des chaînes TV », appuyez sur la touche numérique <2> pour entrer dans le menu recherche. Appuyez sur les flèches pour permettre en surbrillance les lettres ou les nombres désirés et appuyez sur le bouton pour en entrer un. Avec chaque caractère entré, la liste des chaînes recherchera la chaîne en accord avec votre entrée et énumérera les chaînes assorties.

Appuyez sur < EXIT> pour quitter le menu « Trouver »

6.1.3. Trier

Dans le menu « liste des chaînes TV », appuyez sur la touche numérique <3> pour entrer dans le menu « Trier ».

Appuyez sur < > pour permettre en surbrillance la manière de trier que vous désirez et appuyez sur OK pour confirmer. Les différents modes de tri sont:

• Défaut : Tri par résultat de recherche.
• Nom (A-Z) : Tri par ordre alphabétique.
• Nom (Z-A): Tri par ordre alphabétique inverse
• FTA: Tri par chaîne en libre accès.

6.1.4. Déplacer

Dans le menu « liste des chaînes TV », appuyez sur la touche numérique <4> pour entrer dans le menu « Déplacer ». Appuyez sur la touche numérique <4>, la chaîne sera marquée puis appuyez sur <▼▲> pour déplacer la chaîne choisie à la position voulue. Appuyez sur le bouton, une fenêtre de confirmation apparait. Choisissez « oui », appuyez sur pour changer l'ordre des chaînes.

Appuyez sur pour quitter le menu « Déplacer »

6.2. Liste des radios

De base, les fonctions de "la liste des stations radio" sont les mêmes que celles de «la liste des chaînes TV». Cependant un point diffère : dans le mode «la liste des stations radio», il n'y a pas d'information vidéo, alors il sera toujours affiché le logo «radio» dans l'image de prévisualisation.

Les radios ne seront disponibles que si elles sont diffusées.

6.3. Effacer toutes les listes favorites

À l'aide de ce menu, vous pouvez effacer toutes les listes de favoris créées sur votre adaptateur. Il vous sera nécessaire de confirmer la demande d'effacement.

Appuyez sur pour sortir du menu « effacer toutes les listes favorites »

6.4. Effacer toutes les chaînes

À l'aide de ce menu, vous pouvez effacer toutes les chaînes de votre adaptateur. Il vous sera nécessaire d'entrer le code PIN de confirmation de l'effacement.

Appuyez sur <EXIT> pour sortir du menu « effacer toutes les chaînes ».

6.5. Renommer une liste utilisée

À l'aide de ce menu, vous pouvez renommer la liste de favors. Sélectionnez le groupe (utilisateur 1,...), appuyez sur le bouton pour ouvrir le clavier alphanumérique. Entrez les lettres et numéros un à un en appuyant sur les touches fléchées et appuyez sur le bouton pour confirmer. Après avoir terminé l'entrée, mettez en surbrillance > sur le clavier numérique pour confirmer, vous avez changé le nom du groupe avec succès.

Appuyez sur pour sortir du menu « renommer une liste utilisateur »

7.1. Informations affichées à l'écran

Lors du changement de chaîne, un bandeau d'information s'affiche au bas de l'image, donnant ainsi un certain nombre d'informations sur le programme diffusé, telles que la date et l'heure, le niveau moral de l'émission en cours, une information sur le programme en cours et le programme suivant, ainsi que si le programme diffusé diffuse le télétexte, le sous-titrage, etc...

Toutes ces informations sont également disponibles en pressant sur la touche.

7.2. Changement de chaîne

Il y a plusieurs façons de changer de chaîne :

• soit en entrant directement sur le clavier de la télécommande le numéro de la chaîne.
• soit en pressant sur, Sélectionnez la chaîne avec <▲/▼>, puis presser sur OK pour confirmer.
• soit en utilisant les touches de votre télécommande.

7.3. Changement du niveau sonore

Pour augmenter ou baisser le volume, garder le doigt sur VOL+ pour augmenter le son ou sur VOL- pour le diminuer.

7.4. Touche mute

Cette touche permet de couper (une pression) ou de remettre le son (deuxième pression).

7.5. Mosaïque

Le LT 2010 dispose d'une mosaïque 9 images (3× 3). L'adaptateur va balayer 9 chaînes successivement et affichera les 9 images mémorisées. Il suffit de presser sur la touche pour la mesure en route. Presser sur pour quitter la mosaïque. Pour défilier au-delà des 9 premières images, utiliser </ et />.

Vous sousiez choisir un programme dans la mosaïque avec < / > et en appuyant sur < OK>, le LT 2010 quitte la mosaïque et affiche en plein écran ce programme.

7.6. Télex teste

Si les informations de télétexte sont diffusées par les programmes, vous pouvez y avoir accès en pressant sur la touche.

En pressant sur, la page d'accueil du télétexte apparait. Choisissez la page à afficher avec <0...9>.

Exemple, pour la page 120, taper 1 puis 2 puis 0. Presser sur pour quitter le télétexte.

7.6.1. Sous-titrage télétexte

Si le sous-titrage téletexte est diffusé (à l'attention des sourds et malentendants), il suffit d'activer le téletexte et d'activer le sous-titre. La page du sous-titre est indiquée sur la page principale du téletexte (888 pour TF1 par exemple). Entrer le numéro de la page du sous-titre téletexte pour activer cette fonction. Presser sur pour quitter le sous-titrage téletexte.

7.7. Sous-titres DVB

En pressant sur la touche, vous avez accès au menu SOUS-TITRE.

Deux choix sont possibles :

• activer le sous-titrage entre standard, télétexte ou arrêt
• Besoin de la langue du sous-titrage si plusieurs langues sont diffusées

Le sous-titrage DVB est celui retenu en France dans les critères à remplir par les adaptateurs TNT.

7.8. Audio

Le menu audio via la touche permet de sélectionner :

le mode audio (Mono, Gauche, Droit). La sélection s'effectue à l'aide de < /> - la piste audio si différentes langues sont diffusées (comme ARTE par exemple). Quitter le menu audio en pressant sur.

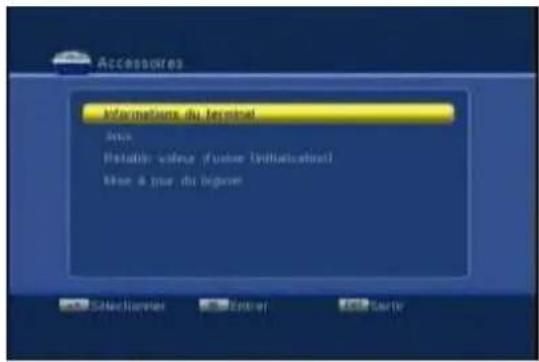

8. Menu accessoires

Ce menu regroupe 4 sous-menus :

• Informations du terminal
• Jeux
• Rétablit valeur d'usine (réinitialisation)
• Mise à jour du logiciel

Pour naviguer dans le menu, procéder comme suit :

Appuyer sur

pour entrer dans le menu principal, selectionner « accessoires » et appuyer sur pour entrer dans le menu « accessoires »
Appuyer sur < > pour metre en surbrillance le sous-menu souhaite
- Appuyer sur pour entrer dans le sous-menu
- Appuyer sur pour sortir de ce menu.

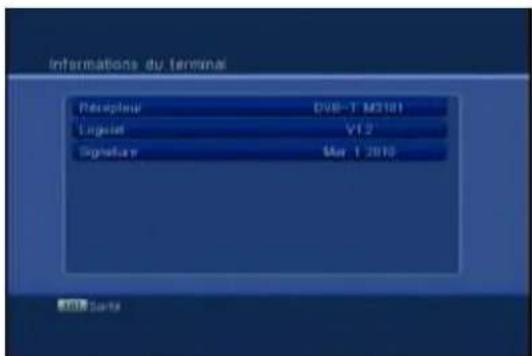

8.1. Informations de l'adaptateur

Ce menu permet de consulter la version logicielle de l'adaptateur.

8.2. Jeux

L'adaptateur LT 2010 propose 3 jeux : Tetris, Snake et Othello.

8.3. Réinitialisation de l'adaptateur

Vous pouvez, à tout moment, revenir à la configuration d'usine (configuration par défaut lorsque l'adaptateur est neuf). Si la liste des chaînes est totalement obsolette suite à des changements effectués par les fournisseurs de chaînes, suite à l'arrêt des chaînes analogiques et au changement des fréquences des chaînes numériques, vous pouvez tout effacer et lancer une nouvelle recherche.

Après avoir effacé toutes les chaînes, une nouvelle recherche des chaînes automatique va démarrer. Cette recherche vous permettra de mettre en mémoire toutes les chaînes gratuites diffusées sur votre région.

Utiliser < / > pour sélectionner « rétablir valeur d'usine (initialisation) » - Entrer le code PIN (par défaut 0000) - Sélectionner OUI avec <▲/▶> et presser sur

L'adaptateur va se réinitialiser et redémarrer en mode « Première mise en route » comme détaillé au chapitre 3.

Intérêts et avantages d'une réinitialisation

La télévision numérique terrestre (TNT) est une technologie nouvelle. De nombreux ajustements, améliorations, tests et manipulations sont faits régulièrement par les diffuseurs des programmes de la TNT. Les chaînes elles-mêmes procèdent régulièrement à des changements pour apporter une (Meilleure qualité de son, d'image et de service. Les réorganisations des bouquets numériques, déplacements des chaînes ont des conséquences sur les adaptateurs TNT.

Une réinitialisation peut suffire à remettre en phase les paramètres mémorisés dans l'adaptateur avec ceux émis par l'émetteur - surtout s'ils ont changé depuis leur mise en mémoire lors de sa première installation. Il suffit de faire une réinitialisation de l'adaptateur qui est suivie par le mode d'installation automatique pour rechercher et mémoriser les chaînes.

L'adaptateur aura ainsi mémoiré tous les derniers paramètres émis par les diffuseurs et les chaînes.

8.4. Mise à jour du logiciel

Il peut être nécessaire de mettre à jour le logiciel du LT 2010. Dans ce cas, votre installateur ou vous-même pourrez consulter notre site Internet www.lenson.fr, rubrique « téléchargements », « Logiciels & Mise à jour », site sur lequel nous mettons à disposition gratuitement les mises à jour rendues nécessaires par les modifications apportées aux signaux TNT. Cette mise à jour pourra être chargée dans l'adaptateur à l'aide d'une clé USB.

Attention: une mise à jour effacera toutes les chaînes mémorisées.

Veuillez télécharger le fichier type de mise à jour (fichier au format «.bin») sur votre clé USB (préalablement formatée en FAT 32). Le logiciel télécharge depuis notre site Internet sera contenu dans une archive type «.zip» qu'il vous faudra décompresser avant d'obtenir le logiciel nécessaire au LT 2010 au format «.bin».

Permettre à jour ve r adaptateur, procéder comme suit:

• Insérer votre clé USB avec le fichier «.bin »
• Presser sur, Sélectionner « accessoires » à l'aide de <▲/▼>
• Sélectionner « Mise à jour du logiciel » à l’aide de <▲/∇> et presser sur <OK>
• Sélectionner « Mise à jour par USB », presser sur.
• Entrer le mot de passe (par défaut 0000). Utiliser < / > pour sélectionner le fichier de mise à jour sur la clé USB.
• Presser sur. Confirmer la mise à jour (OUI) en pressant sur, l'annuler en pressant sur.

Si la mise à jour est démarrée, la laisser se dérouler jusqu'au bout. L'adaptateur va s'éteindre et redémarrer. Il est maintenant nécessaire de réinstaller votre adaptateur en procédant comme décrit au chapitre 3 « 1ère mise en route »

9. Fonctions multimédia

Différentes fonctions multimédia sont disponibles sur l'adaptateur LT 2010 par l'intermédiaire de son connecteur USB (IN). Pour que votre clé USB soit reconnue par l'adaptateur, elle doit être formatée en FAT 32.

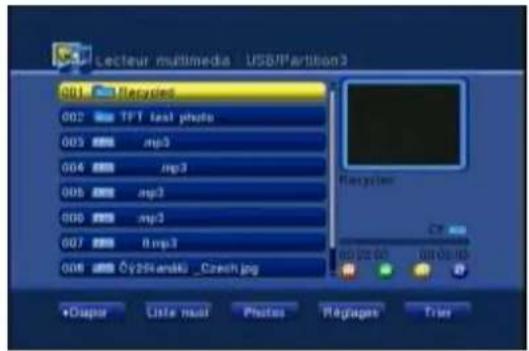

9.1. Interface USB

L'interface USB (IN) permet de :

• faire la mise à jour du logiciel du LT 2010 (voir chapitre 8.4)
• dire des fichiers image type JPEG
• Chapitre 4 : Définition des fichiers audio type MP3

Pour visionner des photos ou lire des fichiers audio, insérer votre USB dans le connecteur USB situé à droite de l'adaptateur. Cette clé doit être formatée en FAT 32 pour être reconnue.

Maintenant, pour accéder au contenu de votre clé USB, appuyez sur la touche

, sélectionner « Multimedia » à l'aide de <▲/▲> puis sélectionner « lecteur multimedia » et presser sur pour acceder au contenu de support USB.

Si la clé USB est reconnue par l'adaptateur, les fichiers audio et photos contenus sur le support USB seront listés.

Un certain nombre d'actions seront possibles avec les touches «Rouge, Vert, Jaune et Bleu», actions listées à droite de l'écran.

Il est également possible d'accéder au répertoire photo, à la liste des morceaux musicaux, de lancer un diaporama, de trier les photos en sélectionnant ces actions en pied de page. Pour sélectionner l'une de ces actions utiliser les touches < / > puis mettre l'action en surbrillance et confirmer en pressant sur OK>.

Quitter le menu en pressant sur <EXIT>.

Pour retarder le support USB de votre LT 2010, sélectionner « Déconnecter proprement le support USB » et attendre le message vous indiquant que vous pouvez retirer le support USB en toute sécurité.

Tuner dvb-t:

Fréquences d'entrée mode automatique : 174....220MHz /470....860MHz

Fréquences d'entrée mode manuel: 120....440MHz /470....860MHz

Niveau d'entrée : -65dBm à -25 dBm

Entrée tunes : Fiche IEC femelle

Impédance d'entrée/sortie: 75 Ohms

Sortie tuner : Fiche IEC mâle

Système vidéo: PAL B/G, NTSC

Bande passante : 7/8 MHz (commutable)

Démodulation: CODFM 2k/8k

Modulation: QPSK, 16 QAM, 64 QAM

Intervalle de garde : 1/32, 1/16, 1/8, 1/4

FEC: 1/2, 2/3, 3/4, 5/6, 7/8

Alimentation Antenne : 5V/100mA

Décodage video :

Compression vidéo : MPEG-2 et MPEG-1 compatible MP@ML

(Main Profile @ Main Level)

Standard vidéo : PAL/25 Hz, CVBS et RVB

Définition image : 720 pixels x 576 lignes

Format de l'image : 4:3 / 16:9

Format 4:3 : Letterbox / Pan&Scan

Format 16:9 : Pillar Box / Plein écran

Décodage audio :

Compression Audio : MPEG-1 layer I/II/III, MPEG-2 layer I/II, bypass AC3

Mode Audio : Mono, Dual (main/sub), Stereo

Fréquences d'échantillonnage : 16 / 22.05 / 24 / 32 / 44.1 et 48 kHz

Télétexte :

Filtrage télétexte suivant le standard ETS 300 472

Réception données télétexte (composite) suivant ITU-R BT.653-2 lignes : 6-22 et 320-335

Péritel TV :

Sortie : Composite (CVBS) et RVB

Interface USB (IN)

Type: USB 2.0 IN

Fonction : Lecture fichiers photo (JPEG), audio (MP3) et

mise à jour du logiciel de l'adaptateur

Information : information sur le programme en cours et sur le suivant

Timer / Minuterie : 8 enregistrements

Alimentation électrique : AC 220 - 240V ~ ± 5%, < 5W

Consommation en marche : 5 W (en fonctionnement, alimentation 5V antenne exclue)

Consommation en veille : 1 W

Protection : Fusible lent 250V AC, 1A

Température de fonctionnement : +5°C...+35°C

Humidité : < 80%

Dimensions (L x l x H): 138mm x 98mm x 38mm

Poids: 0,36 kg

Colissage : Carton de 24 adaptateurs

Divers

Code EAN: 3700113428612

Nom: LT 2010

Référence : 8002010

Conforme aux normes : DEEE, RoHS, Ecoconception 2005/32/CE

IEC/CENELEC 62216, EN 300 468

11. Guide de dépannage

Si vous deviez rencontrer des problèmes en utilisant l'adaptateur, ceux-ci peuvent avoir des origines diverses. Aidez-vous des consignes ci-dessous pour les identifier et les solutionner. Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne.

Réception numérique perturbée :

Contrairement aux signaux analogiques où de la neige apparaît lors d'une mauvaise réception, en numérique une réception perturbée se traduit par les symptômes suivants :

• Image qui se fige comme si elle était gelée, totalement ou partiellement (effet mosaïque)
• Son qui s'interrompt totalement ou des bruits bizarres se superposent au son normal

Ces phénomènes décrits ci-dessus indiquent un problème de réception qui influence directement la qualité des signaux délivrés par l'adaptateur LT 2010.

Dans ce cas, vérifier ou faire vérifier votre installation d'antenne :

Zone de couverture des signaux TNT : YOUR zone géographique est-elle bien couverte ? - Antennes de réception - Câble coaxial - Connectique

En fonction du type de problème rencontré, le tableau ci-dessous indique une cause possible, et une ou plusieurs solution(s) à essayer successivement. Malgré tout le soin apporté à la conception et à la fabrication de ce produit, certains paramètres extérieurs peuvent remettre en cause le fonctionnement de votre adaptateur LT 2010.

Vérifier alors les points suivants sur votre adaptateur LT 2010 et votre installation. Si malgré ces vérifications, vous n'arrivez pas à résoudre le problème, contacter votre installateur/revendeur.

Symptôme	Cause	Remède
Voyant marche/veille non allumé.	Le cordon d'alimentation n'est pas connecté.	Vérifier ce point et brancher la prise électrique.
Pas d'image ou de son.	Mauvais branchement des cables de sortie audio et video.	Connector les prises audio et vidéo correctement.
	Mauvaise connexion à la prise antenne.	Connector correctement l'antenne.
	Pas de signal ou signal faible affché.	Contrôler le réglage de l'antenne avec le matériel approprié.
	Coupure son.	Touché enforcée
	TV étenteint.	Allumer le TV.
Pas d'image.	L'adaptateur ne recoit pas de signal.	Contrôler la qualité du cable antenne, ou la bonne connexion au TV.
	Mauvaises valeurs de paramétrage enregistrées dans l'adaptateur.	Régler correctement ces valeurs dans le menu d'installation.
Peu ou pas de signal.	L'antenne est mal orientée.	Ajuster l'antenne.
	Signal trop fort.	Mettre un attenuateur de signal à l'entrée de l'adaptateur.
	L'antenne n'a pas assez de gain	Changer de modèle d'antenne.
You've ozblé votre mot de passer.		Contacter votre revendeur et faire une remise à zéro du code PIN.
La télécommande ne fonctionne pas.	Les piles de votre télécommande sont faibles.	Contrôler que les piles sont bien insérées dans la télécommande et les changer si elles sont usées. Pensez à les recycler !

Internet: www.lenson.fr

Mode d'emploi LT 2010 - Version 1.0 / Mai 2010

Sous réserve de modifications sans préavis.
