Caractéristiques techniques	Broyeur BTI WKS 125 VRE
Type de moteur	Électrique
Puissance	1250 W
Vitesse de rotation	2800 tr/min
Capacité de broyage	Jusqu'à 40 mm de diamètre
Poids	10 kg
Dimensions	600 x 400 x 400 mm
Utilisation recommandée	Jardinage, broyage de branches et déchets verts
Maintenance	Nettoyage régulier, affûtage des lames
Sécurité	Protection contre les surcharges, interrupteur de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - WKS 125 VRE BTI

Le broyeur ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle de sécurité est bien en place.

Comment nettoyer le broyeur après utilisation ?

Débranchez l'appareil, puis utilisez une brosse douce pour enlever les résidus. Ne jamais plonger l'appareil dans l'eau.

Le broyeur fait un bruit anormal, que cela signifie-t-il ?

Un bruit anormal peut indiquer un blocage ou une pièce endommagée. Vérifiez le bac de collecte et les lames. Si le problème persiste, contactez le service client.

Quelle est la capacité maximale de broyage ?

Le BTI WKS 125 VRE a une capacité de broyage jusqu'à 40 mm de diamètre de branches.

Puis-je broyer des feuilles humides ?

Il est recommandé de ne pas broyer des feuilles humides, car cela peut entraîner des blocages dans le broyeur.

Comment affûter les lames du broyeur ?

Pour affûter les lames, utilisez une meuleuse ou un outil d'affûtage approprié. Il est conseillé de porter des gants de protection et de suivre les instructions du manuel.

Le broyeur surchauffe, que faire ?

Arrêtez immédiatement l'appareil et laissez-le refroidir. Vérifiez également que le bac de collecte n'est pas plein et qu'il n'y a pas de blocage.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès du revendeur agréé ou directement sur le site du fabricant.

Quelle est la garantie du produit ?

La garantie du BTI WKS 125 VRE est de 2 ans à partir de la date d'achat, couvrant les défauts de fabrication.

Comment stocker le broyeur correctement ?

Rangez le broyeur dans un endroit sec et frais, à l'abri de l'humidité. Débranchez-le et nettoyez-le avant le stockage.

MODE D'EMPLOI WKS 125 VRE BTI

Instructions d'emploi

Instrukcja obsługi

Руководство по

эксплуатации

Gebruiksaanwijzing

Winkelschleifer

Amoladora angular

Rebarbadora

Angle Grinder

Γωνιακός λειαντήρας

Indications générales de sécurité pour outils élec- troportatifs

AVERTISSEMENT

Lire tous les avertissements de sécurité et tou-

tes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) I faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Ues cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Travaux d'entretien

a) Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine.

Ceci permet d'assurer la sécurité de l'appareil.

Instructions de sécurité spécifiques à l'appareil

Avertissements communs pour le meulage, le ponçage au papier de verre, les travaux avec brosses métalliques et le tronçonnage

Cet outil électroportatif s'utilise en tant que meuleuse, meuleuse au papier de verre, brosse métallique et en tant qu'appareil de tronçonnage. Respecter tous les avertissements, instructions, représentations et données qui sont fournis avec l'outil électroportatif. Un non-respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Cet outil électroportatif n'est pas conçu pour les travaux de polissage. Toute utilisation de cet outil électroportatif autre que celles prévues peut avoir de graves blessures ou autre dangers pour conséquence.

▶ Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.

Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.

La taille de mandrin des meules, flasques, patins d'appui ou tout autre accessoire doit s'adapter correctement à l'arbre de l'outil électrique. Les accessoires avec alésages centraux ne correspondant pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront excessivement, et pourront provoquer une perte de contrôle.

▶ Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'accessoire a subi une chute, examiner les domma- ges éventuels ou installer un accessoire non endommagé. Après examen et installation

d'un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l'accessoire rotatif et faire marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d'essai.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération.
- Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
- Placer le câble éloigné de l'accessoire de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire de rotation.
▶ Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.
▶ Ne pas faire fonctionner l'outil électrique en le portant sur le côté. Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
Nettoyer régulièrement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
▶ Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.

▶ Ne pas utiliser d'accessoires qui nécessitent des réfrigérants fluides. L'utilisation d'eau ou d'autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique.

Rebonds et mises en garde correspondantes

Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotative, d'un patin d'appui, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation qui, à son tour, contraint l'outil électrique hors de contrôle dans le sens opposé de rotation de l'accessoire au point du grippage.
Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.
Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.
Maintenir fermement l'outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L'opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises.
▶ Ne jamais placer votre main à proximité de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main.
▶ Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage.
- Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l'accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond.
▶ Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif :

▶ Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses.
Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l'opérateur des fragments de meule cassée et d'un contact accidentel avec la meule.
Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l'application de forces latérales à ces meules peut les briser en éclats.
Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule.
▶ Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevée d'un outil plus petit et elle peut éclater.

Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

▶ Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d'exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule.
▶ Ne pas vous placer dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous.

Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l'outil électrique hors tension et tenir l'outil électrique immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever la meule à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des mesures correctives afin d'empêcher que la meule ne se grippe.
▶ Ne pas reprendre l'opération de coupe dans la pièce à usiner. Laisser la meule atteindre sa pleine vitesse et rentrer avec précaution dans le tronçon. La meule peut se coincer, venir chevaucher la pièce à usiner ou effectuer un rebond si l'on fait redémarrer l'outil électrique dans la pièce à usiner.
Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule.
Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds.

Mises en garde de sécurité spécifiques aux opérations de ponçage

▶ Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.

Mises en garde de sécurité spécifiques aux opérations de brossage métallique

Garder à l'esprit que des brins métalliques sont rejetés par la brosse même a d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau.
Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettre aucune gène du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.

Avertissements supplémentaires

Porter des lunettes de protection.

▶ Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
- Toujours utiliser les dispositifs de protection prescrits pour l'utilisation correspondante. Les dispositifs de protection non conçus pour l'utilisation ne peuvent pas protéger suffisamment les meules.
Pour travailler des pierres, utiliser une aspiration de poussières. L'aspirateur doit être agréé pour l'aspiration de poussières de pierre. L'utilisation de tels dispositifs réduit les dangers venant des poussières.
Pour les travaux de tronçonnage de la pierre, utiliser un chariot de guidage. Sans guidage latéral, le disque à tronçonner peut s'accrocher et causer un contrecoup.
- Toujours bien tenir l'outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé de manière plus sûre.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
▶ Ne pas travailler de matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.
▶ Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail. Par exemple : Certaines poussières sont considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.
▶ Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.

▶ Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu pour le tronçonnage, le meulage et le brossage des matériaux en métal et en pierre sans utilisation d'eau.

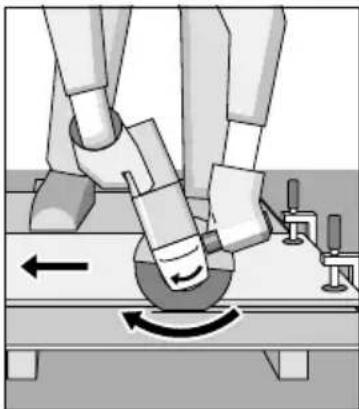

Pour le tronçonnage de métal, utiliser un carter de protection spécialement pour le tronçonnage (accessoire).

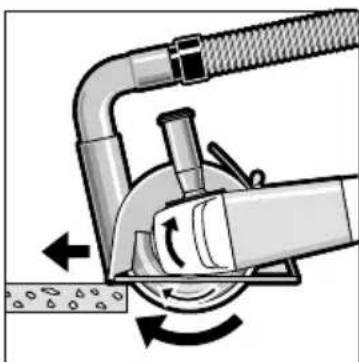

Pour le tronçonnage de pierre, utiliser un carter d'aspiration avec chariot de guidage spécialement pour le tronçonnage (accessoire).

Muni d'outils de ponçage autorisés, l'outil électroportatif peut être utilisé pour les travaux de ponçage au papier de verre.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Touche de déverrouillage pour le capot de protection
2 Touche de blocage de la broche
3 Molette de présélection de la vitesse (BTI-WKS 125 VRE)
4 Interrupteur Marche/Arrêt
5 Poignée supplémentaire
6 Broche de ponçage
7 Carter d'aspiration pour le ponçage*
8 Bride de fixation avec rondelle élastique
9 Meule assiette en carbure*

10 Ecrou de serrage

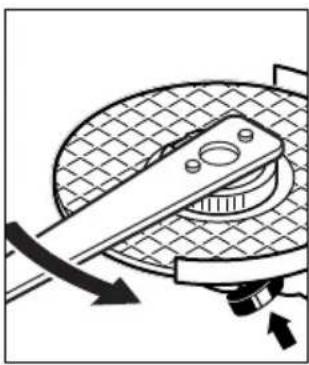

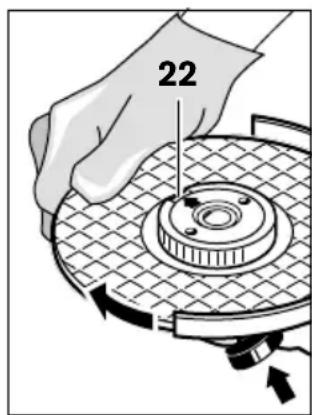

11 Ecrou de serrage rapide *SDS-clic

12 Carter de protection pour le ponçage

13 Carter de protection pour le tronçonnage*
14 Disque de meulage/à tronçonner*
15 Protège-mains*
16 Plateau de ponçage en caoutchouc*
17 Feuille abrasive*
18 Ecrou cylindrique*

19 Brosse boisseau*
20 Carter d'aspiration pour le tronçonnage avec chariot de guidage *
21 Disque à tronçonner diamanté*

*Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.

Caractéristiques techniques

Meuleuse angulaire BTI-WKS 115 V BTI-WKS 125 VRE
N° d'article 009303 009313
Puissance absorbée nominale W 800 1400
Puissance utile W 500 820
Vitesse de rotation en marche à vide	tr/min	11000	2800 – 11000
Diamètre max. de la meule	mm	115	125
Filet de la broche		M 14	M 14
Arrêt dans le cas de contrecoup		-	●
Protection contre un démarrage intempestif		-	●
Limitation du courant de démarrage		-	●
Constant-Electronic		-	●
Préréglage de la vitesse de rotation		-	●
Poids suivant EPTA-Procédure 01/2003	kg	1,9	2,2
Classe de protection		☐/II	☐/II

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745.		009303	009313
Les mesures réelles (A) des niveaux sonores de l'appareil sont
Niveau de pression acoustique	dB(A)	91	91
Niveau d'intensité acoustique	dB(A)	102	102
Incertitude K=	dB	3	3
Porter und protection acoustique !
Valeurs totales des vibrations (somme de vecteurs de trois sens) relevées conformément à EN 60745:
Ponçage de surfaces (dégrossissage) :
Valeur d'émission vibratoire ah	m/s2	5,5	8,5
incertitude K=	m/s2	1,5	1,5
Ponçage avec feuille abrasive :
Valeur d'émission vibratoire ah	m/s2	3,0	3,0
incertitude K=	m/s2	1,5	1,5

AVERTISSEMENT

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée suivant les méthodes de mesurage normées dans EN 60745 et peut être utilisée pour une comparaison d'appareils.

L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil électroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La sollicitation vibratoire pourrait être sous-estimée si l'appareil électroportatif est régulièrement utilisé d'une telle manière.

Remarque : Pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déclaration de conformité CE

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux règlements des directives 89/336/CEE, 98/37/CE.

Jürgen Dietz

General Manager

i. V. Günter Hub

Purchasing Manager

i.V.

Montage des dispositifs de protection

Avant d'effectuer des travaux sur l'outil électroportatif, retirer la fiche de la prise de courant.

Carter de protection pour le ponçage

Monter le capot de protection 12 sur le col de la broche conformément à la figure. Les marques triangulaires se trouvant sur le capot de protection doivent coïncider avec les marquages correspondants de la tête d'engrenage.

Monter le capot de protection 12 sur le col de la broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'outil électroportatif et tourner le capot de protection

jusqu'à ce qu'il s'encliquette de façon perceptible.

Adapter la position du capot de protection 12 aux exigences des travaux à effectuer. Pour ce faire, pousser le levier de déverrouillage 1 vers le haut et tourner le capot de protection 12 dans la position souhaitée.

▶ Régler le capot de protection 12 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.
Le capot de protection 12 ne doit pas pouvoir tourner sans que l'on appuie sur le levier de déverrouillage 1 ! Si tel n'est pas le cas, ne continuer en aucun cas à utiliser l'outil électroportatif, mais le remettre au service après-vente.

Note : Les nez de codage se trouvant sur le capot de protection 12 assurent que seul le capot de protection approprié à l'appareil puisse être monté.

Carter de protection pour le tronçonnage

Pour le tronçonnage de métal, toujours utiliser le carter de protection pour le tronçonnage 13.
Pour le tronçonnage de pierre, toujours utiliser le carter d'aspiration pour le tronçonnage avec chariot de guidage 20.

Le carter de protection pour le tronçonnage 13 est monté comme le carter de protection pour le ponçage 12.

Carter d'aspiration pour le ponçage

Il est possible d'utiliser le carter d'aspiration 7 pour réduire au minimum la génération de poussière pendant le ponçage de peintures, de vernis et de matières synthétiques en combinaison avec des meules assiettes en carbure 9 ou des plateaux de ponçage en caoutchouc 16 avec feuille abrasive 17. Le carter d'aspiration 7 n'est pas approprié pour travailler des métaux.

Un aspirateur BTI approprié peut être connecté au car- ter d'aspiration 7.

Le carter d'aspiration 7 est monté de la même manière que le capot de protection 12. La couronne à brosses peut être remplacée.

Poignée supplémentaire

N'utiliser l'appareil électroportatif qu'avec la poignée supplémentaire 5.

En fonction du mode de travail, serrer la poignée supplémentaire 5 du côté droit ou gauche de la tête d'engrenage.

Poignée supplémentaire amortissant les vibrations

La poignée supplémentaire amortissant les vibrations permet une réduction les vibrations et, en conséquence, un travail plus agréable en toute sécurité.

▶ N'effectuer aucune modification sur la poignée supplémentaire.

Ne plus continuer à utiliser une poignée supplémentaire endommagée.

Protège-main

Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, toujours monter le protège-main 15.

Monter le protège-main 15 avec la poignée supplémentaire 5.

Montage des outils de ponçage

Avant d'effectuer des travaux sur l'outil électroportatif, retirer la fiche de la prise de courant.
Les disques de meulage et de dégrossissage chauffent énormément durant le travail ; ne pas les toucher avant qu'ils ne soient complètement refroidis.

Nettoyer la broche 6 ainsi que toutes les pièces à monter.

Afin de serrer et de desserrer les outils de ponçage, appuyer sur la touche de blocage de la broche 2 afin de bloquer la broche.

N'actionner la touche de blocage de la broche que lorsque la broche est à l'arrêt. Sinon, l'outil électroportatif pourrait être endommagé.

Disque de meulage/à tronçonner

Faire attention aux dimensions des outils de ponçage. L'alésage du disque doit correspondre à la bride de fixation. Ne pas utiliser d'adaptateur ni de raccord de réduction.

Lors de l'utilisation de disques à tronçonner diamantés, veiller à ce que la flèche indiquant le sens de rotation et qui se trouve sur le disque de tronçonnage diamanté coïncide avec le sens de rotation de l'outil électroportatif (voir la flèche indiquant le sens de rotation et qui se trouve sur la tête d'engrenage).

L'ordre du montage est indiqué sur la page des graphiques.

Pour fixer le disque de meulage/à tronçonner, desserrer l'écrou de serrage 10 et le serrer à l'aide de la clé à ergots, voir chapitre « Ecrou de serrage rapide ».

Après avoir monté l'outil de ponçage et avant de mettre l'appareil en fonctionnement, contrôler si l'outil est correctement monté et s'il peut tourner librement. S'assurer que l'outil de ponçage ne frôle pas le carter de protection ni d'autres éléments.

Dans la bride de fixation 8, il y a une pièce en matière plastique (rondelle élastique) se trouvant autour de l'ergot de centrage. Au cas où cette rondelle élastique ferait défaut ou qu'elle serait endommagée, il faut absolument la remplacer avant de monter la bride de fixation 8.

Plateau à lamelles

Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, toujours monter le protège-main 15.

Plateau de ponçage en caoutchouc

Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, toujours monter le protège-main 15.

L'ordre du montage est indiqué sur la page des graphiques.

Monter l'écrou cylindrique 18 et le serrer à l'aide de la clé à ergots.

Brosse boisseau/brosse circulaire

Lors de travaux avec le plateau de ponçage en caoutchouc 16 ou la brosse boisseau/la brosse circulaire/le plateau à lamelles, toujours monter le protège-main 15.

L'ordre du montage est indiqué sur la page des graphiques.

Visser la brosse boisseau/la brosse circulaire sur la broche de ponçage de façon à ce qu'elle repose fermement sur la bride se trouvant au bout du filet de la broche. Serrer la brosse boisseau/la brosse circulaire à l'aide d'une clé à fourche.

Ecrou de serrage rapide SDS-clic

Pour permettre un remplacement facile de l'outil de ponçage sans utilisation d'autres outils, il est possible d'utiliser l'écrou de serrage rapide 11 au lieu de l'écrou de serrage 10.

L'écrou de serrage rapide 11 ne doit être utilisé qu'avec les disques de meulage et de dégrossissage.

N'utiliser qu'un écrou de serrage rapide 11 en parfait état.

Lors du vissage veiller à ce que la face imprimée de l'écrou de serrage rapide 11 ne soit pas dirigée vers la meule; la flèche doit être dirigée vers la marque 22.

22

Afin de bloquer la broche de ponçage, appuyer sur la touche de blocage de la broche 2. Afin de serrer l'écrou de serrage rapide, tourner fortement la meule dans le sens des aiguilles d'une montre.

Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserrée à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre.

Ne jamais desserrer un écrou de serrage rapide bloqué au moyen d'une pince mais utiliser une clé à ergots. Positionner la clé à ergots conformément à la figure.

Outils de ponçage autorisés

Tous les outils de ponçage figurant dans ces instructions d'utilisation peuvent être utilisés.

La vitesse de rotation admissible [min ^-1 ] ou la vitesse circonférentielle [m/s] des outils de ponçage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous.

En conséquence, respecter la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l'étiquette de l'outil de ponçage.

	max[mm] [mm]
	D	b	d	[-1]	m[m i
b D	115125	66	22,222,2	1100011000	8080
D X	115125	-	-	1100011000	8080
b D	75 30 M 14		11000	45

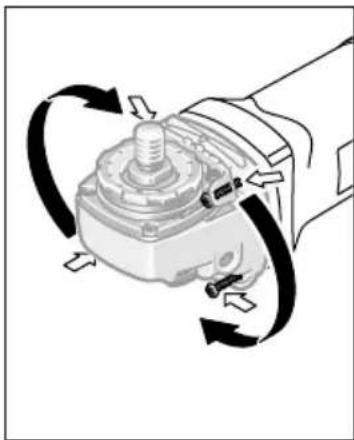

Tourner la tête d'engrenage

- Avant d'effectuer des travaux sur l'outil électroportatif, retirer la fiche de la prise de courant.

Il est possible de tourner la tête d'engrenage par étapes de 90°. Ceci permet de mettre l'interrupteur Marche/Arrêt dans une position de manie-ment favorable à des utilisations spécifiques, p. ex. pour des travaux de tronçonnage effectués au moyen du carter d'aspiration avec chariot de guidage 20/support de tronçonnage ou pour les gauchers.

Desserrer les 4 vis complètement. Tourner la tête d'engrenage avec précaution et sans la détacher du carter pour la mettre dans sa nouvelle position. Resserrer les 4 vis.

Mise en marche

sn]

Mise en service

Tenir compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Lorsque l'outil électroportatif est utilisé avec des générateurs de courant mobiles qui ne disposent pas de réserves de puissance suffisantes ou d'un réglage de tension approprié avec amplification du courant de démarrage, des pertes de puissance ou un comportement non typique lors de la mise en fonction peuvent en être la conséquence.

Vérifier si le générateur utilisé est approprié.

Mise en Marche/Arrêt

Pour la mise en service de l'appareil électroportatif, pousser l'interrupteur Marche/Arrêt 4 vers l'avant.

Pour bloquer l'interrupteur Marche/Arrêt 4, appuyer sur l'interrupteur Marche/Arrêt 4 jusqu'à ce qu'il s'encliquette.

Afin d'arrêter l'outil électroportatif, relâcher l'interrupteur Marche/Arrêt 4 ou, s'il est bloqué, appuyer brièvement sur la partie arrière de l'interrupteur Marche/Arrêt 4, puis le relâcher.

Contrôler les outils de ponçage avant de les utiliser. L'outil de ponçage doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. Ne pas utiliser des outils de ponçage endommagés, déséquilibrés ou générant des vibrations. Les outils de ponçage endommagés peuvent fendre lors du travail et avoir de graves blessures pour conséquence.

Arrêt dans le cas de contrecoup (BTI-WKS 125 VRE)

Lors d'une chute soudaine de la vitesse de rotation, par ex. lors d'un coinçage dans la coupe de tronçonnage, l'alimentation en courant du moteur est interrompue.

Afin de remettre l'appareil en service, mettre l'interrupteur Marche/Arrêt 4 en position d'arrêt et mettre l'outil électroportatif de nouveau en marche.

Protection contre un démarrage intempestif (BTI-WKS 125 VRE)

La protection contre un démarrage intempestif évite le démarrage incontrôlé de l'outil électroportatif après une interruption de l'alimentation en courant.

Afin de remettre l'appareil en service, mettre l'interrupteur Marche/Arrêt 4 en position d'arrêt et mettre l'outil électroportatif de nouveau en marche.

Limitation du courant de démarrage (BTI-WKS 125 VRE)

La limitation électronique du courant de démarrage limite la puissance lors de la mise en marche de l'outil électroportatif et permet un fonctionnement sur un fusible 16 A.

Le constant-électronic permet de maintenir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.

Préréglage de la vitesse de rotation (BTI-WKS 125 VRE)

La molette de réglage de présélection de la vitesse 3 de rotation permet de sélectionner la vitesse de rotation nécessaire (même durant l'utilisation de l'appareil).

Les indications se trouvant dans le tableau ci-après sont des valeurs recommandées.

Matériau Utilisation Outil de travail Position molette de			réglage 3
Métal Décaper	Feuille abrasive 2 – 3
Bois, métal	Brossage, dérouillage	Meule boisseau, feuille abrasive	3
Métal, pierre	Le ponçage	Meule	4 – 6
Métal Travaux	de dégrossissage Meule	6
Pierre	Tronçonnage	Disque à tronçonner et chariot de guidage (Le tronçonnage de pierre n'est permis qu'avec chariot de guidage)	6

Instructions d'utilisation

▶ Attention lors de la réalisation de fentes dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ».
▶ Bien serrer la pièce à travailler lorsque celle-ci ne repose pas de manière sûre malgré son propre poids.
▶ Ne pas solliciter l'outil électroportatif au point qu'il s'arrête.
Les disques de meulage et de dégrossissage chauffent énormément durant le travail ; ne pas les toucher avant qu'ils ne soient complètement refroidis.

Travaux de dégrossissage

▶ Ne jamais utiliser de disques à tronçonner pour les travaux de dégrossissage !

Avec un angle d'inclinaison de 30° à 40°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guider l'outil électroportatif de façon régulière en exerçant une pression modérée. Ceci évite un réchauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n'y a pas de stries.

Plateau à lamelles

Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils.

Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles.

Tronçonnage de métal

Pour le tronçonnage de métal, toujours utiliser le carter de protection pour le tronçonnage 13.

Lors des travaux de tronçonnage, travailler en appliquant une vitesse d'avance modérée adaptée au matériau. Ne pas exercer de pression sur le disque à tronçonner, ne pas incliner ni osciller.

Ne pas freiner les disques à tronçonner qui ralentissent en exerçant une pression latérale.

L'outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée.

Lors du tronçonnage de profils et de tuyaux carrés, il convient de positionner l'appareil sur la plus petite section.

Tronçonnage de pierres

Pour le tronçonnage de pierre, toujours utiliser le carter d'aspiration pour le tronçonnage avec chariot de guidage 20.
N'utiliser l'outil électroportatif que pour des travaux de découpage/de ponçage à sec.

Le mieux est d'utiliser un disque à tronçonner diamanté pour le tronçonnage de pierres. Pour empêcher les inclinaisons, le carter d'aspiration pour le tronçonnage avec le chariot de guidage 20 doit être utilisé.

N'utiliser l'outil électroportatif qu'avec aspiration de poussières et porter en plus toujours un masque anti-poussières.

L'aspirateur doit être agréé pour l'aspiration de poussières de pierre. La société BTI vous offre des aspirateurs appropriés

Mettre l'outil électroportatif en marche et le positionner avec la partie avant du chariot de guidage sur la pièce à travailler. Travailler en appliquant une vitesse d'avance modérée adaptée au matériau.

Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en cailloux, le disque à tronçonner diamanté risque d'être surchauffé et subir ainsi des dommages. Une couronne d'étincelles autour du disque à tronçonner diamanté en est le signe.

Dans un tel cas, interrompre le processus de tronçonnage et laisser tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser refroidir.

Un ralentissement perceptible du rythme de travail et une couronne d'étincelles circonférentielle constituent des indices d'émoussage du disque à tronçonner diamanté. Vous pouvez l'aiguiser en coupant dans un matériau abrasif (p. ex. brique de sable calcaire).

Indications concernant les normes de construction

Les fentes dans les murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays.

Impérativement respecter ces directives. Avant de commencer le travail, consulter l'ingénieur responsable de la statique, l'architecte compétent ou la direction responsable des travaux.

Entretien et service après-vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil électroportatif, retirer la fiche de la prise de courant.
Toujours tenir propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr.
En cas de conditions d'utilisation extrêmes, il est possible, lorsqu'on travaille des métaux, que des poussières conductrices se déposent à l'intérieur de l'outil électroportatif. La double isolation de l'outil électroportatif peut ainsi être endommagée. Dans ces cas-là, il est recommandé d'utiliser un dispositif d'aspiration stationnaire, de souffler souvent dans les ouïes de ventilation et de monter un disjoncteur différentiel (FI).

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BTI.

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à six chiffres inscrit sur la plaquette signalétique de l'appareil.

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'Union Européenne :

Ne pas jeter votre appareil électroportatif avec les ordures ménagères! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réalisation dans les

lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
