FOIRE AUX QUESTIONS - GTPM04 QUIGG

Comment puis-je allumer le QUIGG GTPM04 ?

Pour allumer le QUIGG GTPM04, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est correctement branché à une source d'alimentation.

Que faire si le QUIGG GTPM04 ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant l'alimentation pendant quelques minutes.

Comment nettoyer le QUIGG GTPM04 ?

Pour nettoyer le QUIGG GTPM04, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver le manuel d'utilisation du QUIGG GTPM04 ?

Le manuel d'utilisation du QUIGG GTPM04 peut être téléchargé depuis le site web du fabricant ou demandé au service client.

Comment résoudre un problème de surchauffe avec le QUIGG GTPM04 ?

Si le QUIGG GTPM04 surchauffe, éteignez l'appareil immédiatement et débranchez-le. Assurez-vous qu'il est placé dans un endroit bien ventilé et laissez-le refroidir avant de le rallumer.

Quelle est la garantie du QUIGG GTPM04 ?

Le QUIGG GTPM04 est généralement couvert par une garantie d'un an à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

Que faire si l'appareil émet des bruits inhabituels ?

Si le QUIGG GTPM04 émet des bruits inhabituels, éteignez-le immédiatement et vérifiez s'il y a des objets bloqués dans le mécanisme. Si le problème persiste, contactez le service client.

Comment régler les paramètres du QUIGG GTPM04 ?

Les paramètres du QUIGG GTPM04 peuvent être réglés à l'aide des boutons de commande situés sur le panneau de contrôle. Consultez le manuel pour des instructions détaillées.

Puis-je utiliser le QUIGG GTPM04 à l'extérieur ?

Le QUIGG GTPM04 est conçu pour un usage intérieur uniquement. Son utilisation à l'extérieur peut endommager l'appareil et annuler la garantie.

Comment contacter le support technique pour le QUIGG GTPM04 ?

Vous pouvez contacter le support technique du QUIGG GTPM04 via le site web du fabricant ou en appelant le numéro de téléphone du service client indiqué dans le manuel d'utilisation.

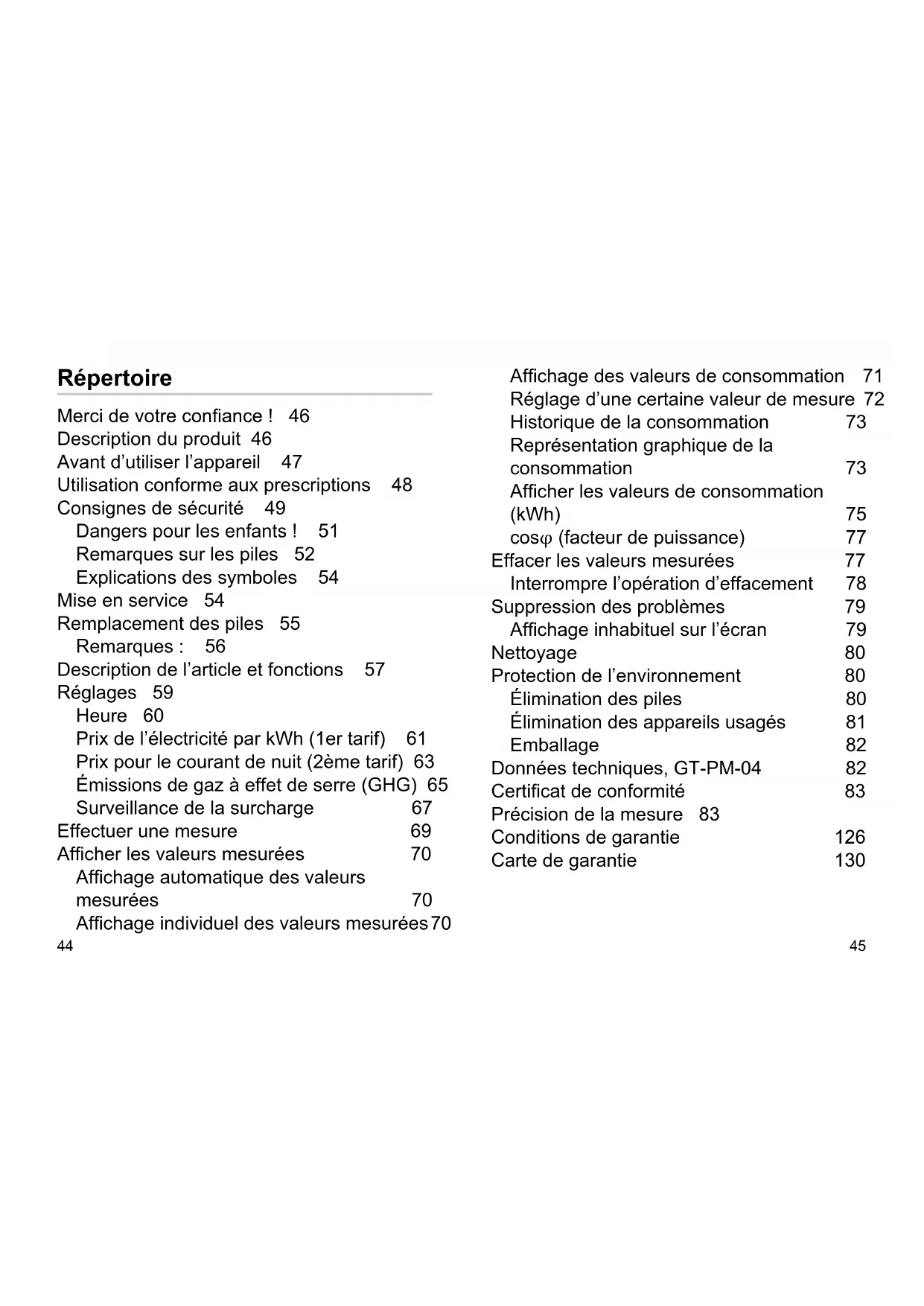

MODE D'EMPLOI GTPM04 QUIGG

Merci de votre confiance! 46

Description du produit 46

Avant d'utiliser l'appareil 47

Utilisation conforme aux prescriptions 48

Consignes de sécurité 49

Dangers pour les enfants! 51

Remarques sur les piles 52

Explications des symboles 54

Mise en service 54

Remplacement des piles 55

Remarques: 56

Description de l'article et fonctions 57

Réglages 59

Heure 60

Prix de I'electricité par kWh (1er tarif) 61

Prix pour le courant de nuit (2ème tarif) 63

Émissions de gaz à effet de serre (GHG) 65

Surveillance de la surcharge 67

Effectuer une mesure 69

Afficher les valeurs mesurées 70

Affichage automatique des valeurs mesurées 70

Affichage individuel des valeurs mesurées 70

Affichage des valeurs de consommation 71

Réglage d'une certaine valeur de mesure 72

Historique de la consommation 73

Représentation graphique de la consommation 73

Afficher les valeurs de consommation (kWh) 75

cosφ (facteur de puissance) 77

Effacer les valeurs mesurées 77

Interrompre l'opération d'effacement 78

Suppression des problèmes 79

Affichage inhabituel sur I'ecran 79

Nettoyage 80

Protection de l'environnement 80

Élimination des piles 80

Élimination des apparèils usages 81

Emballage 82

Données techniques, GT-PM-04 82

Certificat de conformité 83

Precision de la mesure 83

Conditions de garantie 126

Carte de garantie 130

Merci de votre confiance !

Nous vous felicitons pour l'achat de votre nouvel apparéil de mesure des frais d'électricité et nous sommes convaincus que cet apparéil moderne vous donnera entière satisfaction.

Cet apparéil vous aide à déterminer les frais d'électricité des apparèils branchés. Nous espérons que vous trouvrez tous les « dévoreurs de courant » et que, de ce fait, vous pourrez diminuer votre facture d'électricité!

Description du produit

Cet apparéil de mesure de l'électricité vous fournit des indications sur la consommation de courant des apparéils branchés. En appuyant sur un bouton, vous pouvez rapidement afficher les valeurs actuelles.

D'autres valeurs mesurées sont affichées, comme la tension, la puissance du courant, la puissance absorbée, la fréquence du réseau et les valeurs de surcharge. Vous pouvez également rentrer votre tarif d'électricité et afficher ensuite les frais effectifs.

L'affichage de l'équivalent en émission de CO2 en kg est une information écologique supplémentaire. De plus, l'appareil de mesure vous montre la consommation totale durant une période de mesure, jusqu'à sept mois ainsi que la durée de fonctionnement correspondante.

Avant d'utiliser l'appareil

Après le déballage et avant chaque utilisation, veuillesz vérifier si l'article ne présente pas de dommage. Si c'était le cas, n'utilisez pas l'appareil, mais veuillesz en informer votre revendeur. Le mode d'emploi se base sur les normes et règles en vigueur dans l'Union française. À l'étranger, veuillesz respecter les directives et lois spécifique au pays! Avant d'utiliser votre(AP)appeil,veuillesz tire d'abord les consignes de sécurité et le mode d'emploi avec attention. Ce n'est que de cette manière que vous pourrez utiliser en toute sécurité et fiabilite l'applièil.

Conservez le mode d'emploi ainsi que le

ticket de caisse et si possible aussi

I'emballage.

Si vous prétez, offrez ou vendez l'appareil, veuillez remetre aussi le modeemploi.

Utilisation conforme aux prescriptions

L'appareil sert à déterminer la consommation d'électricité de consommateurs branchés ainsi que les frais en résultat.

L'article est uniquement destiné à un usage privé mais pas à un usage commercial. Utilisez l'article uniquement comme la description du mode d'emploi. Toute autre utilisation est considérée comme non conforme aux prescriptions et peut provoquer des dommages matériels voire corporels.

Le fabricant n'est en rien responsable des dommages causés par une utilisation non conforme aux prescriptions.

Consignes de sécurité

Avant de mettre en service vous appeareil de mesure des frais d'électricité, veuilles tener compte des points suivants :

• Une installation électrique défectueuse ou une tropaire tension de secteur peut provoquer une electrocution.
• L'appareil convient exclusivement à du courant alternatif de 220-240 V/50 Hz pour une puissance maximum de 3680 Watt.

Veuillez à ce sujet tener compte des données techniques, cf. repertoire.

• Branchez l'appareil uniquement à une prise électrique de 230 V correctement installée avec un contact protégé et un fusible.
• N'utilisez pas l'appareil s'il présente des dommages visibles ou si la fiche est défectueuse.
• N'ouvrez pas le boitier mais faites faire la réparation par des spécialistes.
• Pour ce faire, veuillesz vous adresser

à un atelier spécialisé. Toute exigence de responsabilité ou de garantie est caduque si vous effectuez vous-même des réparations, si vous effectuez un branchement erroné ou si vous faites une erreur de manipulation.

Utilisez l'appareil uniquement à l'intérieur d'une piece seche. Ne faites jamais fonctionner l'appareil dans des locaux humides ou en plein air.
- L'appareil ne doit pas entraire en contact avec des gouttes ou des projections d'eau ni avec d'autres liquides.
- Gardez une distance d'au moins un mètre par rapport aux sources d'humidité comme des lavabos ou similaires.
- Ne touchez jamais l'appareil lorsque vous avez les mains mouillées.
- Ne saisissez jamais un apparéil électrique qui est tombé dans de l'eau. Débranchez immédiatement l' apparéil dans un tel cas.
- N'effectuez aucune modification sur

I'appareil.

• Ne branchez pas plusieurs apparèils de mesure de l'électricité l'un derrière l'autre et ne reliéz pas l' apparéil avec des apparèils identiques.
• Ne couvrez pas l'appareil, il y a risquè de surchauffe.
  Lorsque l'appareil n'est pas utilisé ou si une panne survient, débranche la prise électrique.
• La prise sert de coupure d'avac le secteur et doit être accessible sans difficultés.

Dangers pour les enfants !

Les enfants ne reconnaissent pas souvent les risques ou les sousestiment.

• Gardez les sachets et films d'emballage éloigné des bébés et des petits enfants. Il y a risquéd'asphyxie!
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris enfants) ayant des capacité physiques,

sensorielles et mentales restreintes ou ayant un manque d'expérience et/ou un manque de connaissance. Sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont reçu de cette personne des instructions sur la manière d'utiliser l'appareil.

• Surveillez les enfants et rangez l'appareil hors de leur portée pour vous assurer qu'ils ne jouent pas avec l'appareil. Une utilisation inappropriée est synonyme de risque d'électrocution!

Remarques sur les piles

L'appareil de mesure de l'électricité est équipé de 2 piles (piles boutons) de type LR44 respectivement AG13 (ces piles sont fournies).

Utilisez uniquement le type de piles indiqué ici pour éviter tout risque d'incendie et d'explosion.

• Ne jamais essayer de rechercher les piles.

• Ne pas jeter les piles dans le feu, ne pas les court-circuiter et ne pas les démonter! Il y a risquè d'explosion!

• Éloignez les piles des enfants. Consultez immédiatement un médecin lorsqu'une pile a été avalée.

• Les piles usées doivent être immédiatement retirees de l'appareil! Fort risque de coulure des piles!
• Ne pas exposer les piles à des conditions extrêmes, par des corps chauffants ou aux rayons directs du soleil! Il y a un fort risque de coulure des piles!
• Éviter le contact avec la peau, les yeux et les muqueuses. En cas de contact avec l'acid de la pile, rincez immédiatement l'endroit concerné avec suffisamment d'eau pure et consulter immédiatement un médecin.
• Utilisez uniquement des piles de même type, ne pas utiliser différents types de piles ni des piles neuves avec des piles usées.
• Il faut toujours remplacer les deux piles en même temps.
• Si nécessaire, nettoyez les contacts de la pile et de l'appareil avant demettre les piles en place.

Explications des symboles

Vous trouvrez les symboles suivants sur l'appareil respectivement dans le mode d'emploi :

!	Respecter les consignes de sécurité
	À n'utiliser que dans des locaux fermés..
CAT II 300 V	L'appareil de mesure est homologué pour des circuits électriques reliés directement au secteur basse tension.
	Remarque sur l'élimination des appar兼ls usagés (cf. page 81)

Mise en service

Les piles sont déjà en place dans l'appareil à la livraison. Activez-les en retardant la languette d'iso1ation dans le logement à piles. Pour ouvrir le logement à piles, procedez comme décrit dans le paragraphe suivant.

Remplacement des piles

1. Debranchez l'appareil de la prise électrique.
2. Appuyez sur les deux ressorts latéraux du logement à piles en même temps et sortez le logement à piles de l'appareil.

1. Retirez les piles usées et éliminez-les dans un centre de collecte pour les piles usages.

1. Placez les 2 nouvelles piles (piles boudtons de 1,5 V, type LR44/AG13) dans le logement à piles. En plaçant les piles, voirlez à la bonne polarité (+/-), comme indiqué sur le fond du logement à piles.

1. Introduisez le logement à piles avec les deux ressorts de contact dans la fente de l'appareil et appuyez, vous devez entendre un cig.

Remarques :

Attention: En retardant les piles, tous les réglages sont initiaisés et doivent ensuite être de nouveau saisis; les résultats de mesures restent mémorisés!

Le logement à piles ne peut être utilisé que dans une seule direction dans l'appareil, faites attention au contour du boîtier.

Le logement à piles doit être entièrement introduit avant la remise en service.

Si l'appareil n'est pas utilisé durant une longue période, retirez les piles de l'appareil pour éviter qu'elle ne se vident prématurement.

Description de l'article et fonctions

1. Écran LCD

Affichage des valeurs mesurées, du temps, des frais, des émissions de gaz à effet de serre

1. Touche SET/OK

Mode de saisie de l'heure, des prix du courant, équivalents de gaz à effet de serre, sauvégarder la saisie

1. Touche DISPLAY/

Affichage de l'heure, des frais, des émissions de gaz à effet de serre (GHG), de la surcharge et de la consommation; diminuer les valeurs

1. Touche VALUE/+

Affichage de diverses valeurs de mesure comme les Watt, Volt, Ampere ou le facteur de puissance ; augmenter les valeurs

1. Touche HISTORY

Représentation des valeurs de consommation sur une période, au maximum pendant sept mois

1. Prise avec fusible intégré.

En branchant la prise, introduire les deux pointes en même temps.

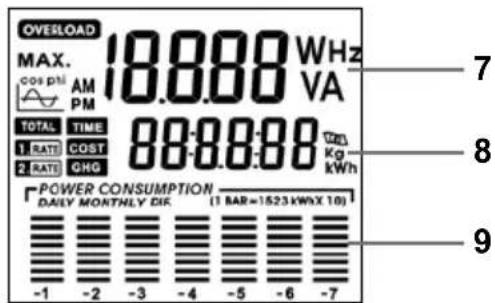

Écran LCD

1. Secteur d'affichage pour la tension, le courant, la puissance, la fréquence, le facture de puissance et la surcharge
2. Secteur d'affichage de l'heure, du temps de fonctionnement, des frais en Euros, des émissions de gaz à effet de serre et de la consommation d'énergie
3. Représentation graphique de la consommation d'énergie durant les 7 derniers jours ou 7 mois

Réglages

Afin d'effectuer des mesures pures (sans calcul des frais), vous pouvez sauter ce paragraphe et aller directement au thème

《Effectuer une mesure》

1. Appuyer sur la touche SET/OK pendant 3 secondes. L'affichage de l'heure clignote. En appuyant encore sur la touche SET/OK il est possible d'appeler chaque possibilité de saisie. Sélectionnez la saisie de l'heure pour rentrer l'heure.
2. Régler les heures avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
3. Appeler les minutes avec la touche HISTORY; avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
4. Les secondes sont sur zéro lors du réglage de l'heure.
5. Avec la touche SET / OK vous sau-vegardez l'heure et vous pouvez maintenant régler le mode d'affichage de l'heure sur 12 h/24 h et avec les touches VALUE / + ou DISPLAY / - Lors

de la saisie du mode d'affichage à 12 h, l'heure apparait ensuite avec AM pour le matin et PM pour l'après-midi.

Prix de l'électricité par kWh (1er tarif)

1. ÀpRES la saisie de l'heure, y compris le mode d'affichage 12 h/24 h, appuyez sur la touche SET / OK. Sur I'écran apparéil COST.

1. Rentrez maintainant le prix du courant par kilowatt/heure (en règle générale, des montants en Cents). Régler le montant en Euro avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
2. Appeler les montants en Cents avec la touche HISTORY. La première position de l'affichage des Cents clignote et reglez le chiffre avec la touche VALUE / + pour avancer, avec

la touche DISPLAY/ - pour reculer.

1. Régler les autres positions de l'affichage des Cents de la même manière (Exemple: 0,185 = 18,5 Cents).
2. ÀpRES la saisie du dernier chiffre de Cents, appuyez encore une fois sur la touche HISTORY. L'affichage en Euro clignote. Avec les touches VALUE / + ou DISPLAY / - vous pouvez selectionner pour le sigle Euro un symbole pour un billet de banque.
3. Si vous ne disposez que d'une Tarif (c'est-à-dire pas de courant de nuit), la saisie du prix est alors terminée; achieve la saisie avec la touche SET / OK jusqu'à ce que l'affichage normal réapparaisse.

Prix pour le courant de nuit (2ème tarif)
Si vous disposez d'un courant de nuit, il faut procéder comme suit :

1. ÀpRES la saisie du prix du courant, appuyez, comme indiqué précédemment (tarif de jour) sur la touche SET / OK. L'affichage de l'heure apparait.

1. Rentrez ici l'heure à partir de quand le tarif de courant de jour est valide. Régler les heures avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
2. Appeler les minutes avec la touche HISTORY; avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
3. Appuyez sur la touche SET/OK et l'affichage du tarif de courant de nuit apparait.

1. Rentrez maintainant le prix du courant par kilowatt/heure (en règle générale, des montants en Cents). Régler le montant en Euro avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
2. Appeler les montants en Cents avec la touche HISTORY. La première position de l'affichage des Cents clignote et reglez le chiffre avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
3. Régler les autres positions de l'affichage des Cents de la même manière que mentionné précédement. (Exemple: 0,185 = 18,5 Cents). Saisir comme représenté sous le point de menu « Régler le prix au kWh »
4. Appuyez sur la touche SET/OK et apparait l'affichage de l'heure à partir

de laquelle le tarif de courant de nuit est appliqué. Rentrez ici l'heure.

1. Régler les heures avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
2. Appeler les minutes avec la touche HISTORY; avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

Émissions de gaz à effet de serre (GHG)
Lors de la production d'énergie, des gaz à effet de serre sont dégagés (entre autre du dioxyde de carbone CO2), ceux-ci polluent l'environnement. Avec cet appariel, vous avec la possibilité de déterminer combien de CO2 est dégagé par le producteur d'énergie en mesurant le kWh. Selon le type d'énergie, il existe différents équivalents CO2. L'équivalent CO2 indique combien une quantité de gaz à effet de serre dégagé contribue à l'effet de serre. La valeur de comparaison est le dioxyde de carbone. Le facteur des équivalents CO2 est rentré

Dans l'appareil en kg/kWh et affiché en kg/kWh. Vous trouvez des remarques concernant les équivalents CO2 à rentrer dans votre facture d'électricité ainsi que sur Internet, dans des livres spécialisés ou chez votre revendeur d'énergie.

1. ÀpRES la saisie de l'heure pour le tarif de courant de nuit, appuyez sur la touche SET / OK.

1. Rentrez maintainant un facteur pour le CO2. Avec les touches VALUE / + ou DISPLAY / - réglez la valeur.
2. Passez dans les décimales ou réglez les virgules avec la touche HISTORY et réglez la valeur avec les touches VALUE / + ou ADISPLAY / -

Surveillance de la surcharge

Avec cette fonction, vous pouvez déterminer àquelle valeur de courant (16 A maxi) et àquelle puissance (3680 W maxi) l'appareil doit donner un averissement de surcharge. Si une des valeurs de surcharge est dépasse, OVERLOAD apparaît en clignotant sur l'écran et la valeur correspondante A pour les Ampère et W pour les Watt est affichée. Un signal sonore retentit également.

Saisie de la valeur de surcharge pour les Watt (W)

1. ÀpRES la saisie de la valeur pour les émissions de gaz à effet de serre, appuyez sur la touche SET / OK.
2. Sur l'écran, l'affichage Überlast (Surcharge) W ou A clignote.

1. Avec les touches VALUE / + ou DISPLAY / - vous pouvez passer à W.

2. Appuyez sur la touche HISTORY. Sur l'écran, le premier chiffre clignote. Avec les touches VALUE / + ou DISPLAY / - vous pouvez rentrer le chiffre souhaité.

3. Appuyez sur la touche HISTORY pour passer au (deuxieme) chiffre suivant. Avec les touches VALUE / + ou DISPLAY / - vous pouvez rentrer le chiffre souhaité.
4. Rentrez les autres chiffres comme représenté dans les étapes 4 et 5, jusqu'à ce que la valeur souhaïée soit régée.
5. ÀpRES la saisie du dernier chiffre, appuyez sur la touche HISTORY.

Saisie de la valeur de surcharge pour les Ampère (A)

1. Dans le menu Überlast (Surcharge), vous pouvez passer à A avec les touches VALUE / + ou DISPLAY / -

1. Appuyez sur la touche HISTORY. Sur l'écran, le premier chiffre clignote. Avec les touches VALUE / + ou DISPLAY / - vous pouvez rentrer le chiffre souhaïte.
2. Appuyez sur la touche HISTORY pour passer au (deuxieme) chiffre suivant. Avec les touches VALUE / + ou DISPLAY / - vous pouvez rentrer le chiffre souhaité.
3. Rentrez les autres chiffres comme représenté dans les étapes 9 et 10, jusqu'à ce que la valeur souhaïée soit réglee.
4. ÀpRES la saisie du dernier chiffre, appuyez sur la touche SET/OK pour sauvegarder les valeurs et revenir à l'affichage normal.

Effectuer une mesure

Attention : la puissance totale des consommateurs branchés ne doit pas dépasser 3680 Watt !

Après avoir reglé les heures, les prix du courant, le facteur de CO2 et la valeur de surcharge, vous pouvez démarrer les mesures.

1. Branchez l'appareil sur une prise électrique de 230 V avec fusible et installée dans les règles.
2. Branchez maintainant le consommateur.

Afficher les valeurs mesurées

Affichage automatique des valeurs mesurées

L'appareil vous indique en permanence les différentes valeurs mesurées en continu. Les valeurs suivantes sont affichées :

• V (tension du secteur en Volt)
  A (écoulement actuel du courant en Ampère)
  W (puissance absorbée en Watt)

Affichage individuel des valeurs mesurées

Le mode d'affichage peut etre interrompu si la touche VALUE + + est appuyee. Les valeurs suivantes peuvent etre selectionnées en appuyant plusieurs fois sur la touche VALUE + + :

• V (tension du secteur en Volt)
  A (écoulement actuel du courant en

Ampere)

W (puissance absorbée en Watt)
- Hz (fréquence du secteur)
- cosφ (facteur de puissance)
- A MAX (valeur maximum du courant Ampère)
W MAX (puissance maximum en Watt)

Affichage des valeurs de consommation

Les valeurs de consommation mesurées peuvent être appelées en appuyant sur la touche DISPLAY / -.

Les valeurs suivantes peuvent etre appelées en continuant d'appuyer :

• TIME (heure actuelle)
• kWh TOTAL (consommation totale en kWh) Il s'agit de l'affichage de la consommation totale mesurée en kWh. Affichage jusqu'à 999.999 kWh.
• TIME TOTAL (temps total de la mesure) Il s'agit du temps mesure tant qu'un consommateur est branché. Les secondes sont affichées jusqu'à 99:59:59

hh:mm:ss. À partir de 100 heures, plus aucune seconde n'est affichée. Affichage maximum jusqu'à 9.999:59 hhh:mm.

COST TOTAL (coût de tout le temps mesure) Les coûts totaux de consommation sont affichés. Le courant de nuit est également pris en compte dans la consommation, si celui-ci a été rentré.
- GHG (emissions de gaz à effet de serre CO2 en kg.

Réglage d'une certaine valeur de mesure

1. Interruption du mode defilant avec la touche VALUE /+.
2. Sélection d'une valeur souhaïée en appuyant à plusieurs reprises sur la touche VALUE / +.
3. Appuyez sur la touche SET/OK. La valeur reste affichée sur l'écran.
4. Pour revenir au mode défilant, appuyez sur la touche VALUE / +.

Historique de la consommation

Votre apparéil de mesure des frais d'électricité enregistré la consommation d'énergie d'un apparéil branché sur une longue période. L'évaluation des valeurs se fait au moins si la mesure se fait sur le même consommateur. La consommation est saisie sous forme de diagramme à barres et en chiffres. Ceci est possible aussi bien pour les 7 derniers jours que pour les 7 derniers mois. Chaque barre dans les colonnes représenté les kWh consommés. L'échelle est toujours affichée sur l'écran, comme p. ex. 1 Bar = 1 kWh ou 1 Bar = 2 kWh etc.; selon la consommation, l'échelle change.

Representation graphique de la consommation

La consommation est affichée en bas de l'écran LCD sous forme graphique, avec des barres, en sachant que chaque colonne représentée la consommation pour un jour ou pour un mois (-1 = un jour/mois en arrêté, -2 = deux jours/mois en arrêté etc. jusqu'à

-7 = sept jours/mois en arrêté). Ainsi, au moyen des barres, vous pouvez reconnaître optiquement et très rapidement votre consommation de courant durant les jours ou mois passés. Vous pouvez aussi appeler les valeurs de consommation.

En appuyant en permanence sur la touche HISTORY, les valeurs suivantes sont affichées successivement :

• La consommation des 7 derniers jours
• La consommation des 7 derniers mois
• La différence de consommation des 7 derniers jours. Représentation des variations entre chaque jour. (Exemple: Si vous avez mesuré le premier jour 2 kWh et le deuxième jour 3 kWh, alors la différence de 1 kWh s'affiche.)
• La différence de consommation des 7 derniers mois. Représentation des variations entre chaque mois.

Veuillez tenir compte du fait l'affichage dans le diagramme à barre est approximatif. Si, par exemple, 1 BAR = 1 kWh et qu'un jour 2

barres sont affichées, la valeur effectivement mesurée peut se situer entre 1,01 kWh et 1,99 kWh. Pour avoir des valeurs de mesure précise, veuillez appeler les données des jours ou des mois.

Afficher les valeurs de consommation (kWh)

Voussousseaussiafficherla consommation de chaque jour ou chaque mois en valeurs absolues (kWh).

1. Valeurs de consommation pour les jours

• Appuyez sur la touche HISTORY jusqu'à ce que le diagramme à barres apparaissé sur l'écran pour la consommation des jours.

• Appuyez et maintenez la touche HISTORY jusqu'à ce que la valeur apparaissé et clignote dans l'affichage.

Parallelement à ceci, le diagramme à barres concerné clignote.

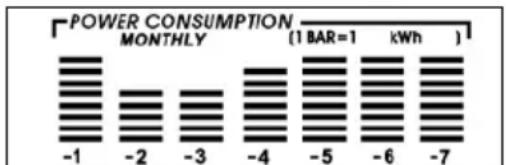

2. Valeur de consommation pour les mois

• Avec les touches VALUE / + ou DISPLAY / - vous pouvez afficher les valeurs de consommation de chaque jour.
• Appuyez sur la touche HISTORY jusqu'à ce que le diagramme à barres apparaissé sur l'écran pour la consommation des mois.

• Appuyez et maintenez la touche HISTO-RY jusqu'à ce que la valeur apparaissé et clignote dans l'affichage. Parallè-lement à ceci, le diagramme à barres concenré clignote.
• Avec les touches VALUE / + ou DISPLAY / - vous pouvez afficher les valeurs de consommation de chaque mois.

Remarque: L'affichage des valeurs de consommation est uniquement disponible pour la consommation par pour l'affichage des différences entre les jours et les mois. Si pendant 7 secondes aucune touche n'est appuyee, l'appareil revient automatiquement à l'affichage normal. Avec la touche SET / OK vous pouvez également revenir à l'affichage normal.

(facteur de puissance)

Le facteur de puissance indique le décalage de phase entre la puissance effective et la puissance apparente. Ceci indique qu'elle partie de la puissance apparente est transformée en puissance effective. Vous trouvez d'autres informations dans les livres spécialisés.

Effacer les valeurs mesurées

Vous peuvent effacer toutes les valeurs mesurées et enregistrées. Les données saisies, comme les heures, les prix du courant, le facteur CO2 et les valeurs de surcharge sont conservées.

1. Appuyez et maintenez la touche DISPLAY/ - et en même temps VALUE / + pendant 3 secondes jusqu'à ce que tout l'écran clignote.
2. Appuyez et maintenez la touche DISPLAY/—en même temps que SET/OK pendant 3 secondes.
3. Tous les résultats de mesure sont définitivement effacés!

Interrompre l'opération d'effacement

Si, après la première étape, vous ne faites plus rien, l'appareil de mesure revient au bout de 10 secondes en mode normal d'affichage.

Les résultats de mesure ne sont pas effacés. Les résultats ne sont effacés que si vous effectuez l'objet 1 et que vous appuyez sur les touches conformément à l'objet 2 dans les 10 secondes!

Remarque: Effacez toujours les résultats de mesure lorsque les piles sont pleines ou lorsque l'appareil est branché au secteur.

Suppression des problèmes

Affichage inhabituel sur l'écran

Si I'affichage de I'écran est inhabituel ou si la manipulation des boutons ne provoque aucune réaction, il faut effectuer une initiaisation.

1. Retirez l'appareil de la prise électrique.
2. Retirez un court instant les piles et remettez-les en place comme indiqué au point « Remplacement des piles »

Attention: En retardant les piles, tous les réglages sont initiaisés sur les réglages d'usine et doivent ensuite être de nouveau saisis; les résultats de mesures restent mémorisés.

Nettoyage

Pour le nettoyage, utilisez un chiffon doux et sec.

Risque d'électrocution!

L'appareil de mesure des frais d'électricité doit toujours être coupé du secteur lorsque vous pouze le nettoyer.
L'appareil ne doit pas etre rince ou trempe dans des liquides.

Protection de l'environnement

Élimination des piles

Les piles et les accus ne doivent pas etre jetés dans les ordures menagères !

La loi oblige chaque consommateur à remettre les piles et accus usages au centre de collecte de sa commune, de son quartier ou dans le commerce.

Toutes les piles et tous les accus peuvent ainsi être éliminés en respectant l'environnement.

Les piles et les accus contenant des sub

stances toxiques sont reconnaissables à ce sigle et par des symboles de produits chimiques (Cd pour le cadmium, Hg pour le mercure, Pb pour le plomb).

Élimination des apparèils usages

(Applicable dans l'Union européen et d'autres pays européens ayant des systèmes de récapération et de tri des déchets.) Les apparils usages ne doivent pas être jetés dans les ordures menagères!

S'il n'était plus possible d'utiliser l'appareil, chaque consommateur est obligé par la loi de séparer les apparêils usages des ordures menagères, p. ex. en les remettant à un centre de collecte de sa commune/de son quartier. Il est ainsi garantie que les ancients apparêils sont correctement recyclés et que tout effet négatif sur l'environnement est évité.

Pour cette raison, les apparciels électriques sont pourvus du symbole ci-dessus.

Emballage

Éliminez les matériaux d'emballage qui ne sont plus utiles en respectant l'environnement et en les triant dans les containers prévus à cet effet.

Données techniques, GT-PM-04

Tension d'entrée/de sortie :

220 - 240 V ~ 50 Hz

Consummation : maxi 16 A

Plage de mesure de la tension :190 V-270 V

Plage de mesure du courant :

à partir de 0,001 A à 20 A

Plage de mesure de la puissance :

1 W à 3680 W

Affichage de la fréquence : 46 à 65 Hz

Résolution: 0,001 W

Mesure de la consommation :

0 à 999.999 kWh

Émissions de gaz à effet de serre :

0 à 999.999 kg

Durée d'affichage : jusqu'à 9.999:59 h:min

Représentation de la consommation : 7 jours respectivement 7 mois

Homologué pour les pieces interieures avec 10^ à 40^ de température de fonctionnement

Certificat de conformité

La conformité du produit avec les standards imposés par la loi est garantie.

Le certificat complet de conformité se trouve sur Internet à l'adresse www.gt-support.de.

Precision de la mesure

(Fréquence: 45-65 Hz, à température ambiente normale, facteur de distorsion de la tension/du courant < 15%, courant mesure >= 1.00 A/sinusoidal. Fréquence = 50 ou 60 Hz, aucune commutationlectronique)

• Volt : moins de 3 % de la valeur mesurée
• Ampère: 3% de la valeur mesurée, ± 0.001 A
• Watt: 3 % de la valeur mesurée, ± 0,5 W
• Facture de puissance : 3 % de la valeur mesurée ± 0,01 %
• Consommation d'énergie : moins d'1 W

Inhalt

Le produit que vous venez d'acheter a eté fabriqué soigneusement et sous surveillance constante.

La période de garantie a une durée de 3 ans à compter de la date d'achat.

Au cas où l'appareil avaitopsisenter un 1. dysfoncti-onnement malgre les processus de fabrication et de contrôle tres elaborres, nous vous prions de vous adresser à notre hotline du service après-vente.

Pour toutes les questions et commandes 2. de pieces de rechange, veuillez vous adresser par téléphone à notre centre de service après-vente.

Notre garantie correspond aux disposi-3. tions legales specifiques des pay d'achat (selon justificatif / facture ou bon de livraison). Les endommagements dus à l'usure habituelle, la surcharge ou l'utilisation non conforme sont exclus de la garantie.

Dans le cas d'une réclamation veuillez contacter notre hotline de service après-venture au préalable par téléphone. La, on est bien disposé à vous renseig-ner sur la suite du procédé. S'il vous plaît, n'envoyez pas votre article sans appel!

Veuillez conserve le bon de caisse comme justificatif d'achat.

Cette garantie ne couvre pas les dommages dus à un accident, une utilisation non conforme et à la force majeure.

Pour le cas de garantie, veuillez vous adresser à notre hotline de service après-vente:

La garantie devient nulle en cas d'interventions sur l'appareil effectuees des personnes

non compétentes. Si vous devez envoyer votre produit défectueux au service après-venture (veuillez contacter le hotline avant), veillez à emballer le produit correctement. Nous n'endossons aucune responsabilité pour les dommages produit lors du transport.

Postcode/plaats / Code postal, lieu :

Telefoon met kengetal / Telephone avec préfixe :

Garantie 3 ans à compter de la date d'achat. En cas d'une demande de garantie, l'appareil défectueux doit être accompagné de la carte de garantie et du bon de caisse. Les cartes de garantie expériées ultérieure-ment ne sont pas prises en compte.

E43351 KW2/11B
