GEBRUIKSAANWIJZING GTPM04 QUIGG

GT-PM-04
Gebruiksaanwijzing
Mode d'emploi
Bedienungsanleitung

KW 2/11 B

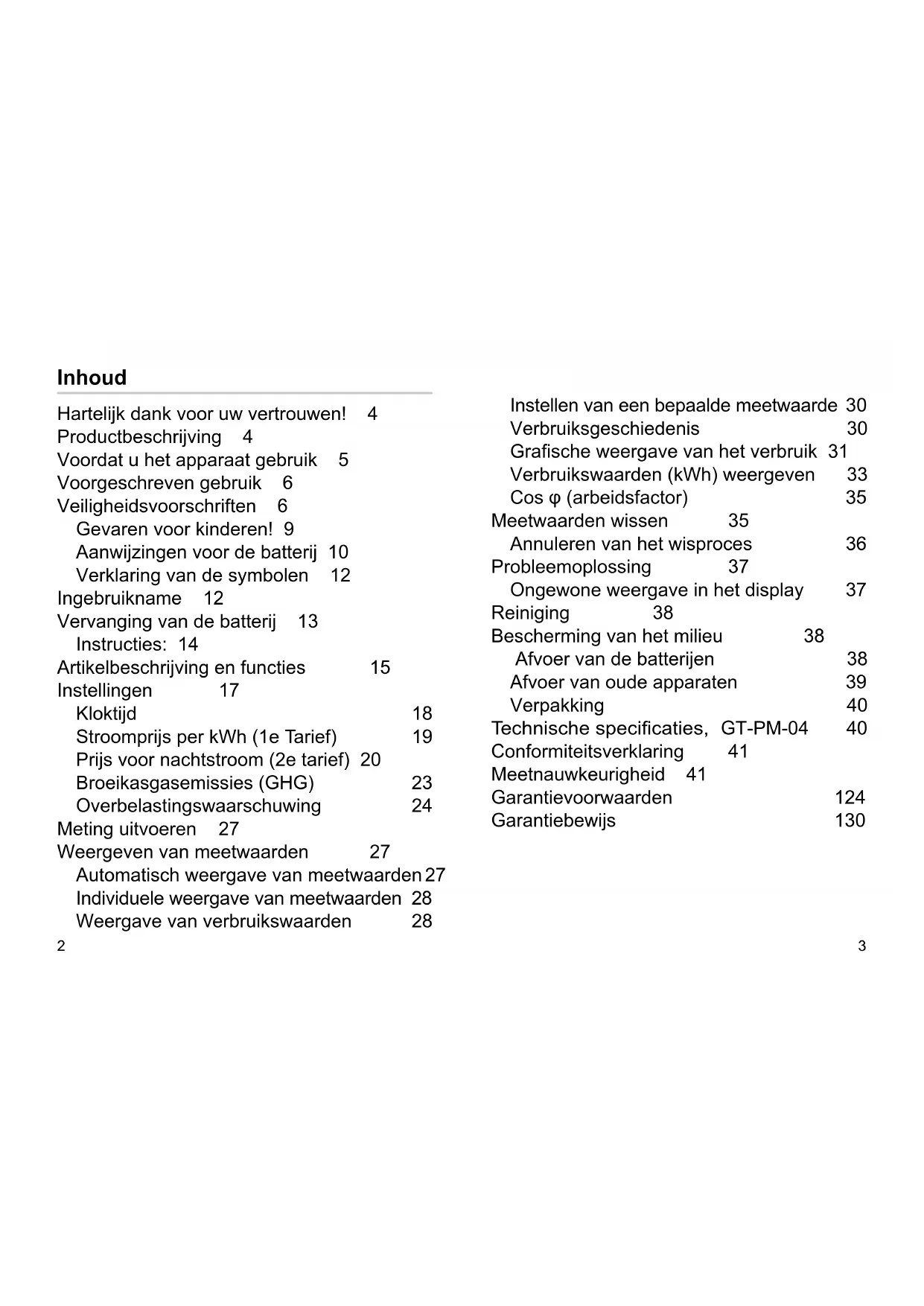

Inhoud

Hartelijk dank voor uw vertrouwen! 4

Productbeschrijving 4

Voordat u het apparaat gebruik 5

Voorgeschreveu gebruik 6

Veiligheidsvoorschriften 6

Gevaren voor kinderen! 9

Aanwijzingen voor de batterij 10

Verklaring van de symbolen 12

Ingebruikname 12

Vervanging van de batterij 13

Instructies: 14

Artikelbeschrijving en functies 15

Installingen 17

Kloktijd 18

Stroomprijs per kWh (1e Tarief) 19

Prijs voor nachstroom (2e tarief) 20

Broeikasgasemissies (GHG) 23

Overbelastingswaarschuwing 24

Metinguitvoeren 27

Weergeven van meetwaarden 27

Automatisch weergave van meetwaarden 27

Individuèle weergave van meetwaarden 28

Weergave van verbruikswaarden 28

Instellen van een bepalde meetwaarde 30

Verbruiksgeschiedenis 30

Grafische weergave van het verbruik 31

Verbruikswaarden (kWh) weergeven 33

Cos (arbeidsfactor) 35

Meetwaarden wissen 35

Annuleren van het wisproces 36

Probleemoplossing 37

Ongewone weergave in het display 37

Reiniging 38

Bescherming van het milieu 38

Afvoer van de batterijen 38

Afvoer van oude apparaten 39

Verpakking 40

Technische specifications, GT-PM-04 40

Conformiteitsverklaring 41

Meetnauwkeurigheid 41

Garantievoorwaarden 124

Garantiebewijs 130

Hartelijk dank voor uw vertrouwen!

Wij feliciteren u met uw nieuwe stroomkostenmeetapparaat en+zijn ervan overtuigd, dat u tevreden zult+zijn met dit moderne apparaat. Dit apparaat helpt u, de energiekosten van aangesloten apparaten vast te stellen. Wij hopen, dat u alle „stroomvreters" vindt en daardoor uw stroomkosten kunt minimaliseren!

Productbeschrijving

Dit stroomkostenmeetinstrument geeft u informatatie over het stroomverbruik van aangesloten apparaten. Met een druk op een toets=kunt u snel de actuèle waarden lately weergeven.

Er wordenmeetwaarden als spanning, stroomsterkte, opgenomen vermogen, netfrequentie en overbelastingswaarden weergegeven. U kunt uw stroomtarief eveneens invoeren en dan de werkelijkke kosten lately weergeven.

Extra eco-informatie is de weergave van degelijkwaardige CO2-uitstoot in kg. Verder

laat het meetinstrument u het totaalverbruik in een meetperiode van maximaal zeven maanden, evenals de bijbehorende bedrijfsduur zien.

Voordat u het apparaat gebruik

Controleer na het uitpakken evenals voor elk gebruik, of het artikel beschadigingen vertoont. Als dit het geval zou zich, gebruikt u het artikel Niet, maar stelt u uw handelaar hiervan op de hoogte.

De gebruiksaanwijzing is gebaseerd op de in de Europese Unie geldige normen en regels. Let in het buitenland ook op specifiekerrichtlijnen en wetten van het betreffende land! Lees voordat u het apparaat gebruikt, alstublieft eerst de gebruiksaanwijzing en de veiligheidsvoorschriften aandachtig door. Alleen op deze manier kurz u alle functies veilig en op betrouwbare wijze gebruiken. Bewaar de gebruiksaanwijzing evenals de kassabon en indien möglich ook de verpakking goed.

Als u het apparaat uitleent, weggeeft of verkoopt, geef dan ook de gebruiksaanwijzing mee.

Voorgeschreiben gebruik

Het apparaat dient voor de berekening van het stroomverbruik van aangesloten verbruikers evenals de resulterende kosten. Het articikel is alleen bedoeld voor privégebruik en Niet voor bedrijfsmatig gebruik. Gebruik het articikel alleen zoals in deze gebruiksaanwijzing is beschreven. Elk ander gebruik geldt als Niet volgens de voorschriften en kan tot materiele schade of zichs tot persoonlijk letsel leiden. De fabrikant neemt geen aansprakelijkheid op zich voor schades, die door Niet voorgeschreiben gebruik�n ontstaan.

Veiligheidsvoorschriften

Voordat u uw stroomkostenmeetinstrument in gebruik neemt, dient u aandacht te besteden aan de volgende punten:

• Een gebrekkige elektrische installmentie of te hoge netspanning kan leiden tot een elektrische schok.
• Het apparatusaat is uitsluitend geschikt voor 220-240 V / 50 Hz wisselspanning voor een maximale vermogensregistratie tot 3680 watt. Let hierbij alstublieft op de technische specificaties, zie Inhoud.
• Sluit het apparaat alleen aan op een volgens de voorschriften geinstalleerd en beveiligd 230 V-veiligheidsstop-contact.
• Gebruik het apparaat Niet, als het zichtbare beschadigingen vertoont of de netstekker defect is.

Open de behuizing Niet, maar LAST de reparatie over aan vakmensen. Wend u waar voor toe een vakwerkplaats. Bij zichstandig uitgevoerde reparaties, een ondeskundige aansluiting of verkeerde bediening+zijn aansprakelijkhields en garantieaanspraken uitgesloten. Gebruik het apparaat alleen in droge binnen

ruimtes. Gebruik het nooit in vochtige ruimtes of in de openlucht.

Het apparaat mag nicht met druppel- of - spatwater of andere vloeistoffen in aanraking komen.

Houd een minimumafstand van een meter aan tot bronnen van vocht zoals wasbakken e.d.

Pak het apparaat nooit met vochtige handen vast.

Grijp nooit maar een elektrisch apparaat, als het in het water gevaln is. Koppel het apparaat in een dergelijk geval onmiddelijk los van het net.

Breng geen veranderingen aan in het apparaat.

• Steek nicht verscheidene stroomkostemeetinstrumenten darüber elkaar resp. verbind het apparaat Niet met soortgeljke apparaten.
• Dek het apparaat Niet af, er bestaat gevaar voor oververhitting.
• Als u het apparaat Niet gebruikt, of als er een storing opttreedt, trekt u het uit het stopcontact.Het stopcontact dient

als scheidingsinrichting met het net en moet zonder problemen toegankelijk zijn.

Gevaren voor kinderen!

Kinderen herkennen gevaren vaak Niet of onderschatten ze.

• Houd de zakken en folies van de verpakking uit de buurt van baby's enkleine kinderen. Er bestaat gevaar voor verstikking!
• Dit apparaat is er nicht voor bedoeld, door Personen (met inbegrip van kindren) met beperkte fysieke, sensorische, of geestelijkke vermogens of een gebrek aan ervaring en/of gebrek aan kennis te worden gebruikt. Tenzij een voor hun veiligheid verantwoordelijkke persoon toezicht houdt of zij van deze instructies krijgen, hoe het apparaat gebruikt moet worden.
• Houd toezicht op kinderen en bewaar het apparaat buiten hun bereik, om te garanderen, dat ze Niet met het apparaat spelen. Ondeskundig gebruik

betekent gevaar voor een elektrische schok!

Aanwijzingen voor de batterij

Het stroomkostenmeetapparaat worden van 2 batterijen (knopcellen) van het type LR44 resp. AG13 voorzien (deze batterijen zijn bij de levering inbegrepen).

Gebruik alleen het hier aangegeven batterijtype, om gezaren door brand en explosies te vermijden.

• Probeer nooit, batterijen op te laden. Batterijen nicht in vuur gooien, niedortsluiten of uit elkaar men! Er bestaat explosiegevaar!
• Uit de buurt van kinderen houden. Ga onmiddelijk maar een arts, als er een batterij verwerd ingeslikt.
• Verwijder lege batterijen onmiddelijk uith het apparaat! Verhoogd leeglooprisico!
• Stel de batterijen nicht bloot aan buitengewone omstandigheden, bijv. door ze

op radiatoren of direct in de zon te leggen! Er bestaat dan een verhoogd leeg looprisico!

• Vermijd contact met de huid, ogen en slijmvliezen. Bij contact met batterijzuur要去 men de betreffende plaatsen meteen met overvloedig schoon water afspoelen en onmiddelijk een arts raadplegen.
• Zet er alleen batterijen van hetzelfdete type in en gebruik geen verschillende typen of gebruekte en{nieuwe batterijentegelijk.
• Vervang.altijdbeidebatterijentegelijkertijd.
  Maak de batterij- en apparaatcontacten zo nodig schoon, voordat u de batterijen erin legt.

Verklaring van de symbolen

U treft de volgende symbolen aan op het apparaat, resp. in de gebruiksaanwijzing:

!	Veiligheidsvoorschriften naleven
	Alleen in gesloten ruimtes gebruiken.
CAT II 300 V	Het meetapparaat is toegelaten voor stroomkringen, die elektrisch direct met het laagspanningsnet verbonden zijn.
	Afvoer instructie van oude 39

Ingebruikname

De batterijen zijn er bij de levering van het apparaat al ingelegd. Activeer deze, door de isolatiestrook in het batterijvak te verwijderen. Om het batterijvak te openen,.gaat u te werk, zoals in de volgende paragraaf worden beschreiben.

Vervanging van de batterij

1. Trek het apparaat uit het stopcontact.
2. Druk de twee vergrendelveren aan de zijkant van het batterijvak tegelijkkertijd in en trek het batterijvak uit het apparaat.

1. Haal de verbruike batterijen eruit en breng ze bij een inzamelpunt voor oude batterijen.

1. Zet 2 neue batterijen (1,5 V knopcellen, type LR44/AG13) in het batterijvak. Let bij het inleggen op de juiste polariteit. (+/-) , zoals op de bodem van het batterijvak is afgebeeld.

2. Steek het batterijvak met de beiden contactveren in de sleuven van het apparatusat en druk tot het vastklikt.

Instructies:

Let op: Door het uitmelen van de batterijen worden alle instellingen terugesteld op de fabrieksinstellenen en moeten verrolgens opnieuw worden ingevoerd. Meetresultaten blijvenECHTERbewaard!

Het batterijvak kan maar in een richting in het apparaat worden gezet, let op de contour van de behuizing.

Het batterijvak要去er voor de heringebruikname compleet+zijn ingezet.

Als u het apparaat gedurende een langere tijd Niet gebruikt, haalt u de batterijen uit het apparaat, om te voorkomen dat ze voortijdig leeglopen.

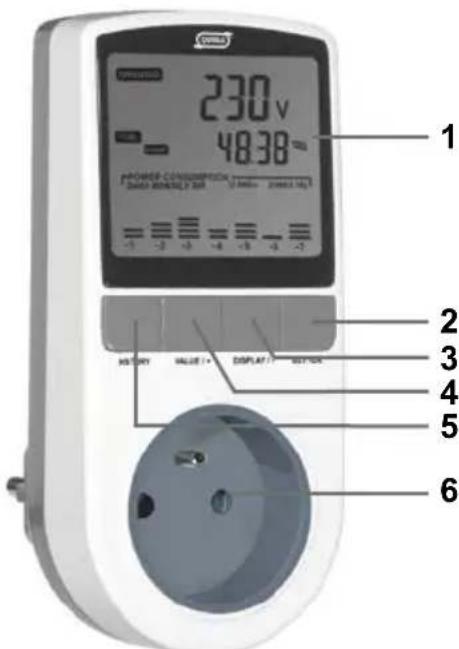

Articlebeschrijving en functies

1. LCD-display
   Weergave voor meetwaarden,ijd, kosten, broeikasgasemissies
2. Toets SET / OK
   Invoermodus voor kloktijd, stroomprijzen broeikasgasequivalenten, inoer opslaan
   3.Toets DISPLAY/
   Tijd, kosten, broeikasgasemissies (GHG), overbelasting en verbruik weergehen. Waarden verlagen
3. Toets VALUE / + Verschillende meetwaarden weergeven, zoals watt, volt, ampère of arbeidsfactor cos φ. Waarden verhogen
4. Toets HISTORY
   Weergave van verbruikswaarden over eenperiode van maximaal zeven maanden
5. Stopcontact met geintegreerde kinderbeveiliging. Bij het insteken van de stekker moet u de beiden stekkerpennen er tegelijkertijd insteken.

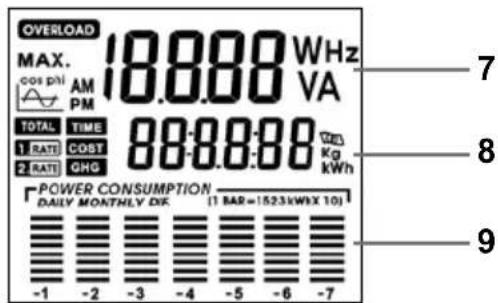

LCD-display

1. Weergavegedeelte voor spanning, stroom, vermogen, freiendentie, arbeids-factor en overbelasting.
2. Weergavegedeelte voor kloktijd, bedrijstijd, kosten in euro, broeikasgasemissies en energieverbruik
3. Grafische weergave van het energieverbruik in de LASTe 7ragen of 7 maanden

Installingen

Om zuivere metingen (zonder kostenberekening) uit te voeren, kutu dit hoofdstuk overslaan en verder gaan met het thema "Meting uitvoeren" (vanaf pagina 27).

Kloktijd

1. Druk de toets SET/OK 3 seconden lang in. Deijdweergave knippert. Door de toets SET/OK herhaaldelijk in te drukken kuren de afzonderlijke invoer mogelijkheden worden opgeroepen. Kies deijdweergave om de kloktijd in te voeren.
2. Stel de uren met de toets VALUE / + voorwaarts in, stel ze teruggaand in met de toets DISPLAY / -
3. Roep de minuten op met de toets HISTORY. Stel.Deze met de toets VALUE /+ voorwaarts in, stel.Deze teruggaand in met de toets DISPLAY/
4. De seconden worden bij deijdinstelling op nul gezet.
5. Met de Toets SET/OK slaat u de kloktijd op en=kunt u nu de tijdweergave 12 u/24 u instellen met de toetsen VALUE / + of DISPLAY / - Bij invoer van de 12 u-weergave verschijnt dan bij de tijdweergave AM voor ,s morgens, of PM voor ,s middags.

Stroomprijs per kWh (1e Tarief)

1. Na invoer van de kloktijd met inbegrip van de 12 u- / 24 u-weergave drukt u op de toets SET/OK. In het display verschijnt COST.

1. Voer nu de stroomprijs in per kilowat-tuur. (In de regel bedragen in centen). Stel het eurobedrag met de toets VALUE / + voorwaarts in, met de toets DISPLAY / -stelt u het achterwaarts in.

2. Roep bedragen in centen op met de toets HISTORY. De eerste positie van de centweergave knippert en het getal kan met de toets VALUE / + voorwaarts worden ingesteld, en met de toets DISPLAY / -chterwaarts.

3. De volgende plaatsen van de centweergave stelt u opdezelfde manier in (voorbeeld: 0,185 = 18,5 cent).

4. Na invoer van het的那一sté getal van het bedrag in centen drukt u nog een keer op de toets HISTORY. De euroweergave knippert. Met de toetsen VALUE / + of DISPLAY / -kunt u voor het euro-teken een symbol voor een bankbiljet kiezen.
5. Als u over slechts een tarief (d.w.z. geen nachstroom) beschikt, is de prijsinvoer hiermee voltooid; Beeing de invoer met de toets SET/OK tot de normale weergave wee verschijnt.

Prijs voor nachstroom (2e tarief)

Als u over nachstroom beschikt, gaat u als volgt te werk:

1. Druk na invoer van de stroomprijs, zoals tevoren weergegeven (dagtarief)

op de toets SET/OK.De weergave voor de kloktijd verschijnt.

1. Voer hier de kloktijd in, vanaf wanner het dagstroomtarief geldt. Stel de uren met de toets VALUE / + voorwaarts in, stel ze teruggaand in met de toets DISPLAY / -
2. Roep de这段时间 op met de toets HISTORY. Stel deutsche met de toets VALUE / + voorwaarts in, stel deutsche teruggaand in met de toets DISPLAY / -
3. Druk op de toets SET/OK, dan verschijnt de weergave voor het nachstroomtarief.

1. Voer nu de stroomprijs per kilowattuur in. (In de regel bedragen in centen). Stel het eurobedrag met de toets VALUE / + voorwaarts in, met de toets DISPLAY / -stelt u het achterwaarts in.
2. Roep de bedragen in centen op met de toets HISTORY. De eerste positie van de centweergave knippert en het getal kan met de toets VALUE / + voorwaarts worden ingesteld, en met de toets DISPLAY / -chterwaarts.
3. De volgendeplaatsen van de centweergave stelt u opdezelfde manier in als eerder gemeld. (Voorbeeld: 0,185 = 18,5 cent). Voer deze in zoals onder menupunt „prijs per KWh instellen" is weergegeven.
4. Druk op de toets SET/OK, de weergave Kloktijd verschijnt, vanaf welke het nachstroomtarief geldt. Voer hier de kloktijd in.

5. Stel de uren met de toets VALUE / + voorwaarts in, stel ze teruggaand in met de toets DISPLAY / -

6. Roep de minuten op met de toets HISTORY. Stel.Deze met de toets VALUE I + voorwaarts in, stel.Deze teruggaand in met de toets DISPLAY I-

Broeikasgasemissies (GHG)

Bij de opwekking van energia worden broeikasgassen (onder andere kooldioxide CO2) geprodueer, die het milieu belasten. Met dit apparaat hebt u de mogelijkheid uit te vinden, hoeveel CO2 door de energieverancier vrijgemaaakt worden bij de gemeten kWh-waarde. Alaar gelang de soort energia+zijn er verschillende CO2-equivalenten. Het CO2-equivalent geeft aan, hoeveel een vastgelegde hoeveelheid van een broeikasgas bijdraagt aan het broeikaseffect. Als vergelijkkingswaarde dient kooldioxide. De facto voor de CO2-equivalenten worden in kg/kWh in het apparaat ingevoerd en die-novereenkomstig in kg/kWh weergegeven. Aanwijzingen voor de in te voeren CO2-equivalenten vindt u in uw elektriciteitsrekening evenals op het internet, invakboeken of bij uw energieleverancier.

1. Druk na invoer van de kloktijd voor het nachstroomtarief op de toets SET/ OK.

1. Voer nu een factor voor CO2 in. Met de toetsen VALUE / + of DISPLAY / - stelt u de waarde in.
2. Ga waar de decimale of kommaplaatsen met de toets HISTORY en stel met de toetsen VALUE / + of WEERGAVE / - de waarde in.

Overbelastingswaarschuwing

Met deze functie=kunt u vastleggen, bij welke stroomwaarde (16 A max.) en welk vermogen (3680 W max.) het apparaat een overbelastingswaarschuwing moet gezven. Als een van de overbelastingswaarden wordt overschreten, wordt in het display OVERLOAD knipperend weergegeven en wordt de betreffende waarde, A voor ampere of W voor watt weergegeven. Verder worden er een waarschuwingstoon geveen. 24

Invoer van de Overbelastingswaarde voor watt (W)

1. Na invoer van de waarde voor de broeikasgasemissies drukt u op de toets SET/OK.
2. In het display knippert de melding OVERLOAD, W of A.

1. Met de toetsen VALUE / + of DISPLAY / - kunt u maar W schakelen.
2. Druk de toets HISTORY in. In het display knippert het eerste cijfer. Met de toetsen VALUE / + of DISPLAY / - kunt u het gewenste getal invoeren.
3. Druk op de toets HISTORYom maar het volgende (tweede) cider te gaan. Met de toetsen VALUE / + of DISPLAY / - kunt u het gewenste getal invoeren.
4. Voer de volgende cijfers in, zoals in stap 4 en 5 is weergegeven, tot u de gewenste waarde hebt ingesteld.
5. Na invoer van het LASTe cijfer drukt u op de toets HISTORY.

Invoer van de overbelastingswaarde voor ampère (A)

1. In het menu OVERLOAD(Int) met de toetsen VALUE/ + of DISPLAY/ -- waar A wisselen.

1. Druk op de toets HISTORY. In het display knippert het eerste cijfer. Met de toetsen VALUE / + of DISPLAY / - kunt u het gewenste getal invoeren.
2. Druk op de toets HISTORY om maar het volgende (tweede)@cijfer te gaan. Met de toetsen VALUE/ ^+ of DISPLAY I-kunt u het gewenste getal invoeren.
3. Voer de volgende cijfers in, zo als in stap 9 en 10 is weergegeven, tot u de gewenste waarde hebt ingesteld.
4. Na invoer van het staat cijfer drukt u op de toets SET/OK om de waarden op te slaan en weeer maar de normale weergave terug te keren.

Meting uitvoeren

Let erop, dat het totaalvermogen van de aangesloten verbruikers de 3680 watt nicht mag overstijgen!

Nadat u de kloktijden, stroomprijzen, CO2-factor en overbelastingswaarde hebt ingesteld, kurz u met de metingen beginnen.

1. Sluit het apparaat aan op een waar behoren geinstalleerd en beveiligd 230 V-stopcontact.
2. Sluit nu de verbruikers aan.

Weergeven van meetwaarden

Automatisch weergave van meetwaarden Het apparaat LAST u voortdurend verschillende meetwaarden in de run zien. Weergegeven worden:

V (netspanning in volt)
- A (momenteel vloeiode stroom in ampère)
W (opgenomen vermogen in watt)

Individuele weergave van meetwaarden

De automatische weergavemodus kan worden onderbroken, als u de toets VALUE I + indrukt. De volgende waarden können door herhaaldelijk op de toets VALUE I + te drukken, worden gekozen:

• V (netspanning in volt)
  A (momenteel vloeiode stroom in ampere)
  W (opgenomen vermogen in watt)
• Hz (netfrequentie)
• Cos (arbeidsfactor)
• A MAX ( maximumwaarde stroom in ampère)
  W MAX (maximum opogenomen vermogen in watt)

Weergave van verbruikswaarden

Gemeten verbruikswaarden können worden opgeroepen door op de toets DISPLAY / - te drukken. De volgende waarden können door achetereenvolgens te drukken worden opgeroepen.

TIME (actuele kloktijd)
kWh TOTAL (KWh TOTAAL)(total-

28

verbruik in kWh) Het hele gemeten verbruik in kWh worden weergegeven. Weergave tot 999.999 kWh.

TIME TOTAL (TIJD TOTAAL) (hele meettijd) Hier worden deijd gemeten, zolang een verbruiker is aangesloten. Seconden worden weergegeven tot 99:59:59 uu:mm:ss. Vanaf 100增高 worden geen seconden meer weergegeven. Maximale weergave tot 9.999:59 uuuu:mm.
COST TOTAL (COST TOTAAL) (kosten hele meettijd)

De totale kosten voor het stroomverbruik worden weergegeven. Ook het verbruik van nachstroom wordt in aanmerking genomen, voor zover dit is ingevoerd.

GHG (broeikasgasemissies CO2 in kg.

Instellen van een bepaalde meetwaarde

1. Onderbreek de doorloopmodus met de toets VALUE /+.
2. Kies een gewenste waarde door herhaaldelijk de toets VALUE / + in te drukken.
3. Druk op de toets SET/OK. De weergegeven waarde blijft in het display weergegeven.
4. Om waar in de doorloopmodus terug te keren drukt u op de toets VALUE /+.

Verbruiksgeschiedenis

Uw stroomkostenmeetapparaat registreert het energieverbruik van een aangesloten apparaat over een langereperiode. De waarden zijn het Beste te gebruiken, als er bijdezelfde verbruiker gemeten worden. Het verbruik worden als balkendiagram en als getalwaarde geregisteerd. Dat is zowel voor de)[-7]dagen of voor de)[-7]aatste 7 maanden maybek. De afzonderlijke balken in de kolommen representeren de verbruike kWh.

De schaalverdeling wordt.altijd in het display 30

weergegeben, zoals (1 bar = 1 kWh) of 1 bar = 2kWh ) ench.; alaar gelang het verbruik verandert de schaalverdeling.

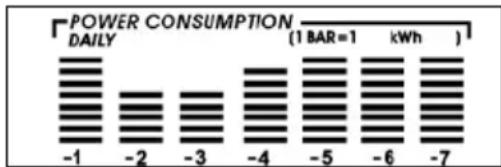

Grafische weergave van het verbruik

Het verbruik worden beneden in het LCDdisplay grafisch met balken weergegeven, waar bij elke kolom het verbruik voor een dag resp. voor een maand weergeeft (-1 = een dag/maand terug, -2 = tweeragen/maanden terug enz. tot -7 = zevenragen/maanden terug). U kunt dus uw stroomverbruik voor dechterligenderagen of maanden zeer snel optisch op de balken herkennen en ook als verbruikswaarden oproepen.

Door doorlopend op de toets HISTORY te drukken, worden de volgende waarden na elkaar weergegeven:

• Het verbruik van de letzste 7ragen
• Het verbruik van de LASTE 7 maanden
• Het verschil in het verbruik van de LASTE 7ragen. Weergave van de afwijkingen tussen de afzonderlijkeragen. (Voorbeeld: Als u op de eerste

dag 2 kWh en op de tweede dag 3 kWh gemeten hebt, worden het verschil van 1 kWh weergegeven.)

• Het verschil in het verbruik van de LASTE 7 maanden. Weergave van de afwijkingen tussen de afzonderlijke maanden.

Houd er rekening mee, dat de weergave in het balkendiagram een benaderde weergave betreft.

Als bijv. 1 BAR = 1 kWh is en op een dag 2 balken worden weergegeven, kan de werkelijkke gemeten waardeussen 1,01 kWh en 1,99 kWh liggen. Voor nauwkeurige meetwaarden dient u de geevens voorragen of maanden op te roepen.

Verbruikswaarden (kWh) weergeven
U kunt het verbruik voor afzonderlijke dagen of maanden ook in absolute waarden (kWh) latent weergeven.

1. Verbruikswaarden voorragen

• Druk op de toets HISTORY, tot in het display het balkendiagram voor het verbruik voorragen verschijnt.

• Druk op de toets HISTORY en houd\ deze ingedrukt tot de waarde op het\ scherm verschijnt en knippert. Parallel\ 的那一aan knippert ook het betreffende\ balkendiagram.

• Met de toetsen VALUE / + of DISPLAY / - kunt u de verbruikswaarden van afzonderlijkeragen lately weergeven.

2. Verbruikswaarden voor maanden

• Druk op de toets HISTORY, tot in het display het balkendiagram voor maanden verschijnt.

Druk op de toets HISTORY en houd\ deze ingedrukt tot de waarde op het\ scherm verschijnt en knippert. Parallel\ daaraan knippert ook het betreffende\ balkendiagram.

• Met de toetsen VALUE / + of DISPLAY / - kunt u de verbruikswaarden van afzonderlijke maanden lately weergeven.

Tip: De weergave van de verbruikswaarden staat alleen ter beschikking voor het verbruik, Niet voor de weergave van verschillentussenragen en maanden.

Als er 7 seconden geen volgende toets wordt ingedrukt, schakelt het apparaat automatisch waar terug maar de normale weergave. Met de toets SET/OK kunt u eveneens maar de normale weergave terugkeren.

Cos (arbeidsfactor)

De arbeitsfactor geeft de faseverschuiving tessen effectief vermogen en schijnbaar vermogen aan. Het is een maat voor welk deel van het schijnbare vermogen in effectief vermogen worden om gezet. Verdere informatie vindt u in vakboeken.

Meetwaarden wissen

U kunt alle gemeten en opgetekende waarden wissen. De invoergegevens zoals kloktijd, stroomprijzen, CO2-factor en overbelastingswaarden blijven behouden.

1. Druk op de toetsen DISPLAY / -en tegelijk op VALUE / + en houd ze gedurende 3 seconden ingedrukt tot het hele display knippert.

2. Druk op de toetsen DISPLAY / -entegelijk op SET/OK en houd ze 3 seconden ingedrukt

3. Alle meetresultaten zijn duurzaam gewist!

Annuleren van het wisproces

Als u na stap 1 verdier niets onderneemt, keert het meetinstrument na 10 seconden terug in de normale weergavemodus. De meetresultaten werden nicht gewist.

De resultaten worden alleen gewist, als u stap 1 uitvoert en binnen 10 seconden de toetsen volgens stap 2 indrukt!

Tip: Wis de meetresultaten alkijd met volle batterijen of als het apparaat aangesloten is op het net.

Probleemoplossing

Ongewone weergave in het display

Als het display een ongewone weergave zou latent zien of Niet op de bediening van knappen zou reageren, moet er een initialisering worden uitgevoerd.

1. Trek het apparaat UIT het stopcontact.
2. Neem de batterijen er kort uit en zet ze er cervolgens wee in, zoals onder het punt „Vervanging van de batterij" is beschreiben.

Let op: Door het uitmelen van de batterijen worden alle instellingen teruggesteld op de fabrieksinstellen gen en moetenervoigens opnieuw worden ingevoerd. Meetresultaten blijvenECHTERbewaard.

Reiniging

Gebruik voor de reiniging een zachte, droge doek.

Gevaar voor een elektrischeschok!

• Het stroomkostenmeetapparaat moet steeds van het stroomnet worden gescheden, als het gereinigd moet worden.
• Het apparaat mag nicht afgewassen of in vloeistoffen worden gedompeld.

Bescherming van het milieu

Afvoer van de batterijen

Batterijen en accu's mogen nicht in het huisvuil!

Elke verbruiker is wettelijk verplicht, batterijen en accu's bij een inzamelpunt van zijn gemeente, de wijk of in de handel af te gehen.

Alle batterijen en accu's hunnen daardoor op een milieuvriendelijk wijze worden afgevoerd. Batterijen en accu's, die schadelijke 38

stoffen bevatten, zichn met dit teken en met chemische symbolen gerekt (Cd voor cadmium, Hg voor kwik, Pb voor lood).

Afvoer van oude apparaten

(Van toepassing in de Europese Unie en andere Europese staten met systemen voor geschaden inzameling van waardevolle stoffen)

Oude apparaten mogen Niet bij het huisvuil! Als het apparaat eenmaal Nieteer kan worden gezruikt, is elke verbruiker wettelijk verplicht, oude apparaten gescheiden van het huisvuil, bijv. bij een in Zamelpunt van zich gemeente/zijn wijk, af te given. Hiermee wordt gewaarborgd, dat oude apparaten volgens de eisen van het vak benut worden en dat negatieve uitwerkingen op het milieu worden vermeden. Daarom zich elektrische apparaten met het bovenstaande symbol gemerkt.

Verpakking

Gooi Nieteerbenodigdeverpakkingsmaterialen overeenstemming met de milieueisen en soort bij soort weg in de waarvoorbeschikkaar gesteldeinzamelcontainers.

Technische specifications, GT-PM-04

In-/uitgangsspanning: 220 - 240V 50Hz

Stroomopname: max. 16 A

Spanningsmeetbereik: 190 V - 270 V

Stroommeetbereik: vanaf 0,001 A - 20 A

Vermogensmeetbereik: 1 W - 3680 W

Frequentieweergave: 46 - 65 Hz

Resolutie: 0,001 W

Verbruiksmeting: 0 - 999.999 kWh

Broeikasgasemissies: 0 - 999.999 kg

Weergaveduur: tot 9.999:59 u:min

Weergave verbruik: 7ragen resp.

7 maanden

In binnenruimtes toegelaten bij 10^ tot

40^ bedrijfstemperatuur

Conformiteitsverklaring

De conformiteit van het product met de wettelijk voorgeschreiben normen worden gewaarborgd. De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.de.

Meetnauwkeurigheid

(Frequency: 45-65 Hz, bij de normale kamertemperatuur, cervormingsfactor van spanning / stroom < 15% , meetstroom >= 1,00 A / sinusvormig. Frequentie = 50 of 60 Hz, geen elektronische schakeling)

Volt: Beneden 3% van de meetwaarde
- Ampère: 3% van de meetwaarde, ± 0,001 A
- Watt: 3% van de meetwaarde, ± 0,5 W
Arbeidsfactor: 3% van de meetwaarde ± 0,01%
- Energieverbruik: Beneden 1 W

Répertoire

Het door u gekochtte product werd met de grootste zorg en onder voort durende productiebewaking gefabriceerd.

De garantietermijn bedraagt 3aar en begint op de dag van aankoop.

Mocht het apparaat ondanks zorgvuldige 1. vervaar-digingen controproceduresiensuitvallen,danneemtu contact op me ons Service Center.

Richt u voor alle vragen om nadere in-2.
lichtingen en bestellingen van verrangen
onderdelen Telefonisch tot ons Service Center.

We bieden garantie overeenkomstig 3. de wettelijk/landspecifieke bepalingen (bewijs door rekening).Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zich terug tevoeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de servicehotline.Daar zal men u graag omtrent de 124

verdere procedure informeren. Zend uw articlel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop. Deze garantie geldt nicht in geval van schades, die door ongevalten, onjuist gebruik en/of overmacht zich ontstaan.

In geval van garantie wendl u zich tot unsere Service-Hotline:

De garantieclaim vervalt, als blijkt, dat onbeveogden op de een of andere wijze ingrepen aan dit apparaat heb-ben uitgevoerd.

Mocht het apparaat maar ons serviceadres worden gestuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking.Voor beschadigingen die door het transport+zijn ontstaan,zijn wij Niet aansprakelijk.

Conditions de garantie

Garantiebewijs / Carte de garantie

KNIP DEZE KAART UIT EN LEG HAAR BIJ
HET APPARAATVEUILLEZ DECOUPER CETTE
CARTE ET LA JOINDRE A L'APPAREIL.

Apparaat / Article: GT-PM-04
STROOMKOSTENMEETAPPARAAT
APPAREIL À MESURER LES FRAIS
D'ÉLECTRICITÉ

Omschrijving van de storing / Indications de dommages :

Verkocht door ALDI-filiala / Acheté chez :

Koper / Acheteur

Naam / Nom :

Straat/Rue:

Handtekening van de koper / Signature : 130

3aar garantie vanaf de aankoopdatum. Wanner gebruik gemaakt wordt van de garantie- vergoeding要去en in ieder geval het garantiebewijs en het aankoopbewijs bij het defekte apparaat worden gevoegd. Achteraf toegestuurde garantiebewijzen können nicht worden erkend.
