BEDIENUNGSANLEITUNG GTPM04 QUIGG

2. Sur l’écran, l’afchage Überlast (Sur-

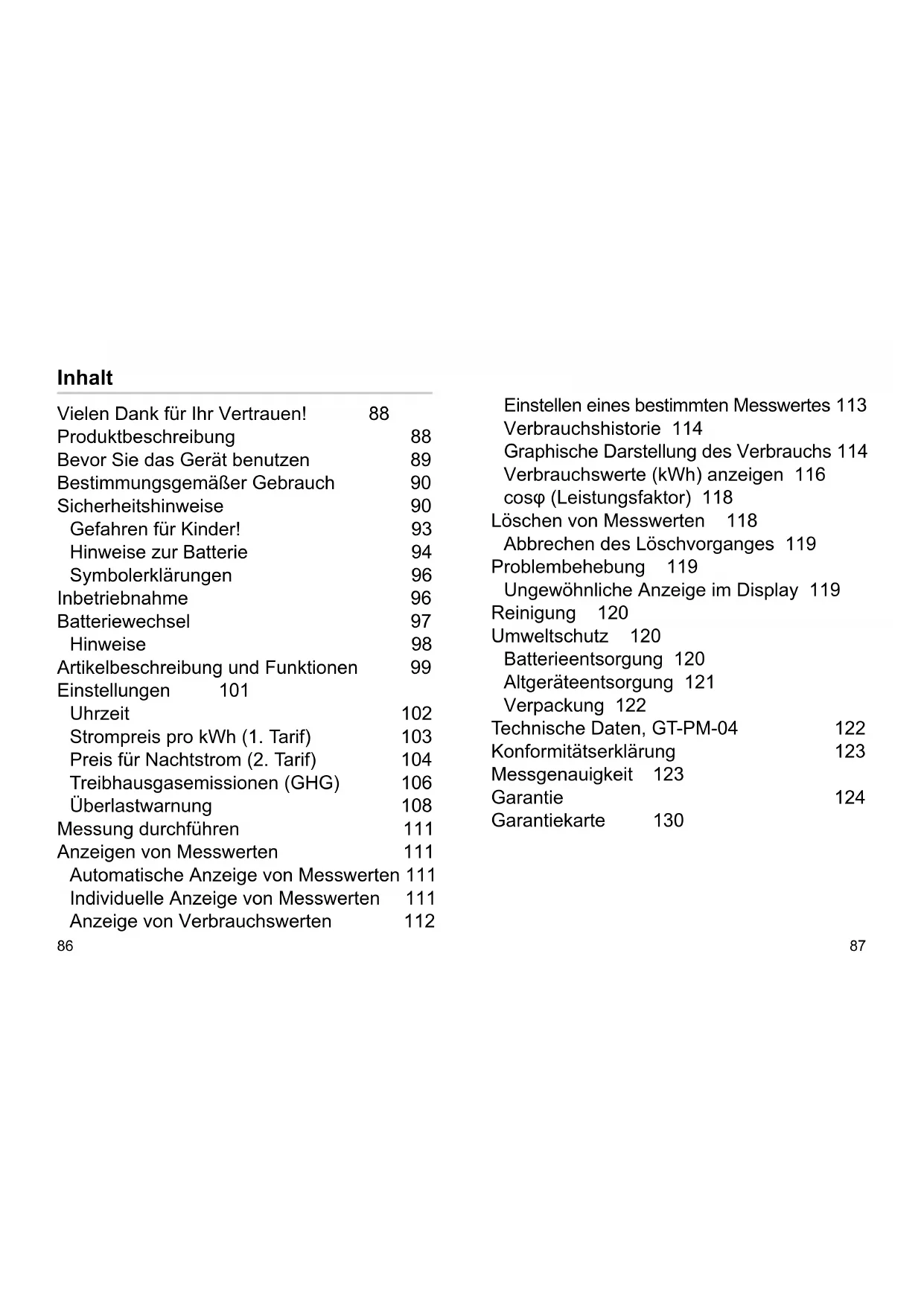

Einstellen eines bestimmten Messwertes 113 Verbrauchshistorie 114 Graphische Darstellung des Verbrauchs 114 Verbrauchswerte (kWh) anzeigen 116 cosφ (Leistungsfaktor) 118 Löschen von Messwerten 118 Abbrechen des Löschvorganges 119 Problembehebung 119 Ungewöhnliche Anzeige im Display 119 Reinigung 120 Umweltschutz 120 Batterieentsorgung 120 Altgeräteentsorgung 121 Verpackung 122 Technische Daten, GT-PM-04 122 Konformitätserklärung 123 Messgenauigkeit 123 Garantie 124 Garantiekarte 130 Inhalt Vielen Dank für Ihr Vertrauen! 88 Produktbeschreibung 88 Bevor Sie das Gerät benutzen 89 Bestimmungsgemäßer Gebrauch 90 Sicherheitshinweise 90 Gefahren für Kinder! 93 Hinweise zur Batterie 94 Symbolerklärungen 96 Inbetriebnahme 96 Batteriewechsel 97 Hinweise 98 Artikelbeschreibung und Funktionen 99 Einstellungen 101 Uhrzeit 102 Strompreis pro kWh (1. Tarif) 103 Preis für Nachtstrom (2. Tarif) 104 Treibhausgasemissionen (GHG) 106 Überlastwarnung 108 Messung durchführen 111 Anzeigen von Messwerten 111 Automatische Anzeige von Messwerten 111 Individuelle Anzeige von Messwerten 111 Anzeige von Verbrauchswerten 11288

in kg. Ferner zeigt Ihnen das Messgerät den Gesamtverbrauch in einer Messperiode bis zu sieben Monaten, sowie die dazugehörige Betriebsdauer an. Bevor Sie das Gerät benutzen Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist. Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichti- gen Sie bitte Ihren Händler. Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezische Richtlinien und Gesetze! Bevor Sie Ihr Gerät benutzen, lesen Sie bitte zuerst die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Bewahren Sie die Bedienungsanleitung sowie den Kassenbon und nach Möglichkeit auch die Verpackung gut auf. Wenn Sie das Gerät verleihen, verschenken Vielen Dank für Ihr Vertrauen! Wir gratulieren Ihnen zu Ihrem neuen Stromkosten-Messgerät und sind über- zeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Dieses Gerät hilft Ihnen, Energiekosten von angeschlossenen Geräten zu ermitteln. Wir hoffen, dass Sie alle „Stromfresser“ nden und dadurch Ihre Stromkosten minimieren können! Produktbeschreibung Dieses Stromkosten-Messgerät liefert Ihnen Angaben zum Stromverbrauch von ange- schlossenen Geräten. Über einen Tasten- druck können Sie sich schnell die aktuellen Werte anzeigen lassen. Es werden Messwerte wie Spannung, Stromstärke, aufgenommene Leistung, Netzfrequenz und Überlastwerte angezeigt. Ihren Stromtarif können Sie ebenfalls einge- ben und sich dann die tatsächlichen Kosten anzeigen lassen. Eine zusätzliche Öko-Information ist die Anzeige des äquivalenten CO2-Ausstosses90

hohe Netzspannung kann zu elektri- schem Stromschlag führen. Das Gerät ist ausschl. für 220-240 • V / 50 Hz Wechselspannung geeignet für eine maximale Leistungserfassung bis 3680 Watt. Beachten Sie bitte hierzu die technischen Daten, siehe Inhaltsver- zeichnis. Schließen Sie das Gerät nur an einer • ordnungsgemäß installierten und abge- sicherten 230 V Schutzkontaktsteckdo- se an. Betreiben Sie das Gerät nicht, wenn es • sichtbare Schäden aufweist oder der Netzstecker defekt ist. Öffnen Sie das Gehäuse nicht, son-• dern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsach- gemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garan- tieansprüche ausgeschlossen. Verwenden Sie das Gerät nur in trocke• oder verkaufen, geben Sie auch die Bedie- nungsanleitung mit. Bestimmungsgemäßer Gebrauch Das Gerät dient zur Ermittlung des Strom- verbrauchs angeschlossener Verbraucher sowie der resultierenden Kosten. Der Artikel ist nur für den Privatgebrauch und nicht für die gewerbliche Nutzung bestimmt. Verwenden Sie den Artikel nur wie in dieser Bedienungsanleitung beschrie- ben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschä- den oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsge- mäßen Gebrauch entstanden sind. Sicherheitshinweise Bevor Sie Ihr Stromkosten-Mess- gerät in Betrieb nehmen, beachten Sie folgende Punkte: Fehlerhafte Elektroinstallation oder zu •92

Die Steckdose dient als Trennvorrich-• tung zum Netz und muss ohne Schwie- rigkeiten zugänglich sein. Gefahren für Kinder! Kinder erkennen Gefahren häug nicht oder unterschätzen sie. Halten Sie Verpackungsbeutel und • –folien von Babys und Kleinkindern fern. Es besteht Erstickungsgefahr! Dieses Gerät ist nicht dafür bestimmt, • durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso- rischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Es sei denn, sie werden durch eine für ihre Sicher- heit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Beaufsichtigen Sie Kinder und bewah-• ren Sie das Gerät außerhalb deren Reichweite auf, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Unsachgemäßer Gebrauch bedeutet Stromschlaggefahr! nen Innenräumen. Betreiben Sie es nie • in Feuchträumen oder im Freien. Das Gerät darf nicht mit Tropf- oder • Spritzwasser bzw. anderen Flüssigkei- ten in Berührung kommen. Halten Sie einen Mindestabstand zu • Feuchtquellen wie Waschbecken o. ä. von einem Meter ein. Fassen Sie das Gerät niemals mit • feuchten Händen an. Greifen Sie niemals nach einem Elek-• trogerät, wenn es ins Wasser gefallen ist. Trennen Sie das Gerät in so einem Fall sofort vom Netz. Nehmen Sie keine Änderungen am • Gerät vor. Stecken Sie nicht mehrere Stromkos-• ten-Messgeräte hintereinander bzw. verbinden Sie das Gerät nicht mit ähnli- chen Geräten. Decken Sie das Gerät nicht ab, es • besteht Überhitzungsgefahr. Wenn Sie das Gerät nicht benutzen • oder wenn eine Störung auftritt, ziehen Sie es aus der Steckdose.94

Kontakt mit Haut, Augen und Schleim-• häuten vermeiden. Bei Kontakt mit Bat- teriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen. Nur Batterien des gleichen Typs ein-• setzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden. Immer beide Batterien gleichzeitig • austauschen. Batterie- und Gerätekontakte vor dem • Einlegen bei Bedarf reinigen. Hinweise zur Batterie Das Stromkosten-Messgerät wird mit 2 Batterien (Knopfzellen) des Typs LR44 bzw. AG13 bestückt (diese Batterien sind im Lieferumfang enthalten). Verwenden Sie nur den hier ange- gebenen Batterietyp, um Gefahren durch Brand und Explosion zu vermeiden. Niemals versuchen, Batterien aufzula-• den. Batterien nicht ins Feuer werfen, nicht • kurzschließen oder auseinander neh- men! Es besteht Explosionsgefahr! Batterien von Kindern fernhalten. Sofort • einen Arzt aufsuchen, wenn eine Batte- rie verschluckt wurde. Erschöpfte Batterien umgehend aus • dem Gerät entfernen! Erhöhte Auslauf- gefahr! Batterien keinen extremen Bedingungen • aussetzen, z. B. auf Heizkörpern oder in direkter Sonnenstrahlung! Es besteht dann erhöhte Auslaufgefahr!96

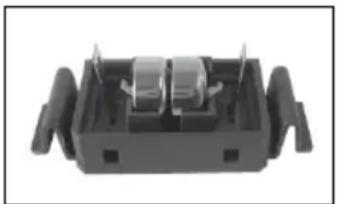

Batteriewechsel Ziehen Sie das Gerät aus der Steckdo-1. se heraus. Drücken Sie die beiden seitlichen Rast-2. federn des Batteriefaches gleichzeitig zusammen und ziehen Sie das Batterie- fach aus dem Gerät heraus. Entnehmen Sie die verbrauchten Batte-3. rien und entsorgen Sie diese bei einer Sammelstelle für Altbatterien. Setzen Sie 2 neue Batterien (1,5 V 4. Knopfzellen, Typ LR44/AG13) in das Batteriefach ein. Achten Sie beim Einle- gen auf die richtige Polarität (+/-), Symbolerklärungen Folgende Symbole nden Sie auf dem Ge- rät, bzw. in der Bedienungsanleitung: Sicherheitshinweise beachten Nur in geschlossenen Räumen verwenden. CAT II 300 V Das Messgerät ist zugelassen für Stromkreise, die elektrisch direkt mit dem Niederspannungsnetz verbun- den sind. Hinweis zur Entsorgung von Altge- räten (siehe Seite 121) Inbetriebnahme Die Batterien sind bei der Lieferung des Gerätes bereits eingelegt. Aktivieren Sie diese, indem Sie den Isolationsstreifen im Batteriefach entfernen. Verfahren Sie zum Öffnen der Batteriefaches wie im folgenden Abschnitt beschrieben.98

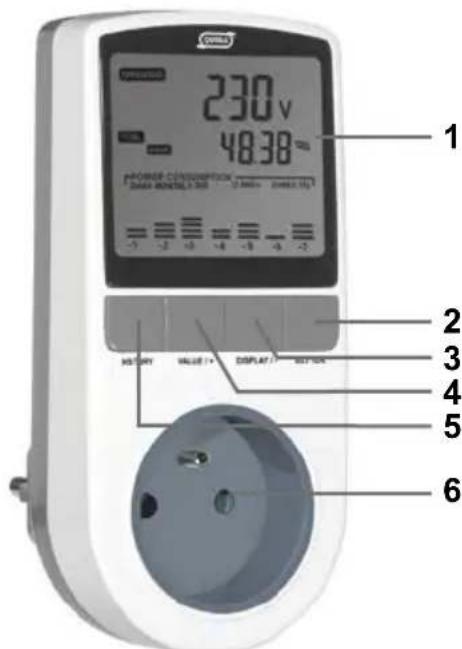

Artikelbeschreibung und Funktionen

wie auf dem Boden des Batteriefaches abgebildet.

5. Stecken Sie das Batteriefach mit den

beiden Kontaktfedern in die Schlitze des Gerätes und drücken Sie es bis zum Einrasten zu. Hinweise: Achtung: Beim Herausnehmen der Batteri- en werden alle Einstellungen auf Werksein- stellungen zurückgesetzt und müssen anschließend neu eingegeben werden; Messergebnisse bleiben aber gespeichert! Das Batteriefach lässt sich nur in einer Rich- tung in das Gerät einsetzen, achten Sie auf die Gehäusekontur. Das Batteriefach muss vor Wiederinbetrieb- nahme vollständig eingesetzt sein. Falls Sie das Gerät für längere Zeit nicht benutzen, entnehmen Sie die Batterien aus dem Gerät, um ein vorzeitiges Entleeren zu vermeiden.100

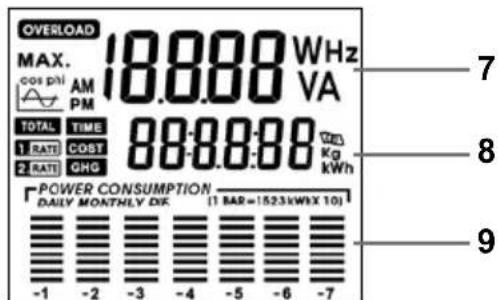

LCD-Display Anzeigebereich für Spannung, Strom, 7. Leistung, Frequenz, Leistungsfaktor und Überlast. Anzeigebereich für Uhrzeit, Betriebszeit, 8. Kosten in Euro, Treibhausgasemissio- nen und Energieverbrauch Graphische Darstellung des Energiever-9. brauchs in den letzten 7 Tagen oder 7 Monaten Einstellungen Um reine Messungen (ohne Kostenrech- nung) durchzuführen, können Sie dieses Kapitel überspringen und mit dem Thema „Messung durchführen“ fortfahren (ab Seite 111). LCD-Display 1. Anzeige für Messwerte, Zeit, Kosten, Treibhausgasemissionen Taste SET / OK 2. Eingabe-Modus für Uhrzeit, Stromprei- se Treibhausgasäquivalente, Eingabe speichern Taste DISPLAY / – 3. Zeit, Kosten, Treibhausgasemissionen (GHG), Überlast und Verbrauch anzei- gen; Werte verringern Taste VALUE / + 4. Verschiedene Messwerte anzeigen, wie Watt, Volt, Ampere oder Leistungsfaktor cosφ; Werte erhöhen Taste HISTORY 5. Darstellung von Verbrauchswerten über einen Zeitraum bis zu sieben Monaten Steckdose mit integrierter Kindersiche-6. rung. Beim Einstecken des Steckers beide Steckerstifte gleichzeitig einfüh- ren.

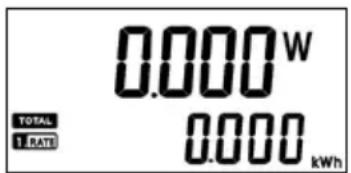

Strompreis pro kWh (1. Tarif) Nach Eingabe der Uhrzeit einschließlich 1. der 12 h / 24 h Anzeige die Taste SET / OK drücken. Im Display erscheint COST. Geben Sie jetzt den Strompreis je 2. Kilowattstunde ein (in der Regel Centbeträge) Den Eurobetrag mit der Taste VALUE / + vorwärts einstellen, mit der Taste DISPLAY / - nach rückwärts einstellen. Centbeträge mit Taste 3. HISTORY aufru- fen. Die erste Stelle der Cent-Anzeige blinkt und die Zahl mit der Taste VALUE / + vorwärts einstellen, mit der Taste DISPLAY / - nach rückwärts einstellen. Die weiteren Stellen der Cent-Anzeige 4. auf die gleiche Weise einstellen (Beispiel: 0,185 = 18,5 Cent). Nach Eingabe der letzten Zahl des 5. Cent-Betrages nochmal die Taste HIS- TORY drücken. Die Euro-Anzeige Uhrzeit Taste 1. SET / OK 3 Sekunden lang drücken. Die Zeitanzeige blinkt. Durch wiederholtes Drücken der Taste SET / OK können die einzelnen Eingabemög- lichkeiten aufgerufen werden. Wählen Sie die Zeitangabe zum Eingeben der Uhrzeit. Stunden mit Taste 2. VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen. Minuten mit Taste 3. HISTORY aufrufen; mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen. Die Sekunden werden bei der Zeitein-4. stellung auf Null gesetzt. Mit der Taste 5. SET / OK speichern Sie die Uhrzeit und können nun die Zeitanzeige 12 h/24 h einstellen mit den Tasten VALUE / + oder DISPLAY / -. Bei Eingabe der 12 h – Anzeige erscheint dann bei der Zeitanzeige AM für vormittags, PM für nachmittags.104

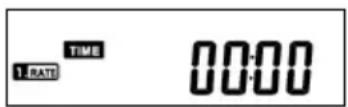

Geben Sie hier die Uhrzeit ein, ab wann 2. der Tagesstromtarif gilt. Stunden mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen Minuten mit Taste 3. HISTORY aufrufen; mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen. Taste 4. SET / OK drücken und Anzeige für den Nachtstromtarif erscheint. Geben Sie jetzt den Strompreis je 5. Kilowattstunde ein (in der Regel Centbeträge) Den Eurobetrag mit der Taste VALUE / + vorwärts einstellen, mit der Taste DISPLAY / - nach rückwärts einstellen. Centbeträge mit Taste 6. HISTORY aufru- fen. Die erste Stelle der Cent-Anzeige blinkt und die Zahl mit der Taste VALUE / + vorwärts einstellen, mit der Taste blinkt. Mit den Tasten 1. VALUE / + oder DISPLAY / - können Sie für das Euro- Zeichen ein Symbol für eine Banknote wählen. Wenn Sie nur über einen Tarif (d. h. 2. keinen Nachtstrom) verfügen, ist die Preiseingabe hiermit abgeschlossen; Eingabe mit Taste SET / OK beenden bis Normalanzeige wieder erscheint. Preis für Nachtstrom (2. Tarif) Wenn Sie über Nachtstrom verfügen, ist wie folgt vorzugehen: Drücken Sie nach Eingabe des Strom-1. preises, wie zuvor dargestellt (Tagesta- rif) die Taste SET / OK. Die Anzeige für die Uhrzeit erscheint.106

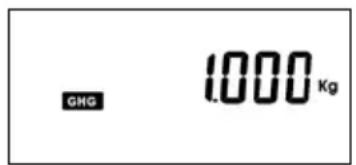

den Energieversorger freigesetzt wird beim gemessenen kWh-Wert. Je nach Energieart gibt es unterschiedliche CO2-Äquivalente. Das CO2-Äquivalent gibt an, wie viel eine festgelegte Menge eines Treibhausgases zum Treibhauseffekt beiträgt. Als Vergleichs- wert dient Kohlendioxid. Der Faktor für die CO2-Äquivalente wird in kg/kWh in das Gerät eingegeben und entsprechend in kg/kWh angezeigt. Hinwei- se zum einzugebenden CO2-Äquivalenten nden Sie in Ihrer Stromabrechnung sowie im Internet, Fachbüchern oder bei Ihrem Energieversorger. Nach Eingabe der Uhrzeit für den 1. Nachtstromtarif die Taste SET / OK drücken. Geben Sie jetzt einen Faktor für CO2 2. DISPLAY / - nach rückwärts einstellen. Die weiteren Stellen der Cent-Anzeige 7. auf die gleiche Weise einstellen wie vor genannt. (Beispiel: 0,185 = 18,5 Cent). Eingeben, wie unter Menüpunkt „Preis pro kWh einstellen“ dargestellt. Taste 8. SET / OK drücken und Anzei- ge Uhrzeit erscheint, ab welcher der Nachtstromtarif gilt. Geben Sie hier die Uhrzeit ein. Stunden mit Taste 9. VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen. Minuten mit Taste 10. HISTORY aufrufen; mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen. Treibhausgasemissionen (GHG) Bei der Erzeugung von Energie werden Treibhausgase (unter anderem Kohlendioxid CO2) produziert, die die Umwelt belasten. Mit diesem Gerät haben Sie die Möglich- keit herauszunden, wie viel CO2 durch108

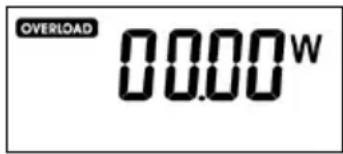

Mit den Tasten 3. VALUE / + oder DIS- PLAY / - können Sie zu W wechseln. Taste 4. HISTORY drücken. Im Display blinkt die erste Ziffer. Mit den Tasten VALUE / + oder DISPLAY / - können Sie die gewünschte Zahl eingeben. Taste 5. HISTORY drücken um zur nach- folgenden (zweiten) Ziffer zu wechseln. Mit den Tasten VALUE / + oder DIS- PLAY / - können Sie die gewünschte Zahl eingeben. Geben Sie die weiteren Zahlen ein, 6. wie in Schritt 4 und 5 dargestellt, bis Sie den gewünschten Wert eingestellt haben. Nach Eingabe der letzten Ziffer drücken 7. Sie die Taste HISTORY. ein. Mit den Tasten 1. VALUE / + oder DISPLAY / - den Wert einstellen. Wechsel in die Dezimal oder Kommas-2. tellen mit der Taste HISTORY und mit den Tasten VALUE / + oder DISPLAY / - den Wert einstellen. Überlastwarnung Mit dieser Funktion können Sie festlegen, bei welchem Stromwert (16 A max.) und welcher Leistung (3680 W max.) das Gerät eine Überlastwarnung ausgeben soll. Wird einer der Überlastwerte überschritten, wird im Display OVERLOAD blinkend angezeigt und der entsprechende Wert, A für Ampere oder W für Watt dargestellt. Ferner wird ein Warnton abgegeben. Eingabe des Überlastwertes für Watt (W) Nach Eingabe des Wertes für die Treib-1. hausgasemissionen Taste SET / OK drücken. Im Display blinkt die Anzeige 2. OVER- LOAD, W oder A.110

Messung durchführen Beachten Sie bitte, dass die Gesamtleistung der angeschlosse- nen Verbraucher 3680 Watt nicht übersteigen darf! Nachdem Sie die Uhrzeiten, Strompreise, CO2-Faktor und Überlastwert eingestellt ha- ben, können Sie mit den Messungen starten. Schließen Sie das Gerät an eine ord-1. nungsgemäß installierte und abgesi- cherte 230 V Steckdose an. Schließen Sie nun den Verbraucher an.2. Anzeigen von Messwerten Automatische Anzeige von Messwerten Das Gerät zeigt Ihnen fortlaufend verschie- dene Messwerte im Durchlauf an. Angezeigt werden: V• (Netzspannung in Volt) A• (zurzeit ießender Strom in Ampere)# W• (aufgenommene Leistung in Watt) Individuelle Anzeige von Messwerten Der automatische Anzeigemodus kann Eingabe des Überlastwertes für Ampere (A) Im Menü OVERLOAD können Sie mit 1. den Tasten VALUE / + oder DISPLAY / - zu A wechseln. Taste 2. HISTORY drücken. Im Display blinkt die erste Ziffer. Mit den Tasten VALUE / + oder DISPLAY / - können Sie die gewünschte Zahl eingeben. Taste 3. HISTORY drücken um zur nach- folgenden (zweiten) Ziffer zu wechseln. Mit den Tasten VALUE / + oder DIS- PLAY / - .können Sie die gewünschte Zahl eingeben Geben Sie die weiteren Zahlen ein, 4. wie in Schritt 9 und 10 dargestellt, bis Sie den gewünschten Wert eingestellt haben. Nach Eingabe der letzten Ziffer drücken 5. Sie die Taste SET / OK um die Werte abzuspeichern und wieder zur normalen Anzeige zurückzukehren.112

ein Verbraucher angeschlossen ist. Se- kunden werden angezeigt bis 99:59:59 hh:mm:ss. Ab 100 Stunden werden keine Sekunden mehr angezeigt. Maxi- male Anzeige bis 9.999:59 hhhh:mm. COST TOTAL• (Kosten gesamte Mess- zeit) Es werden die Gesamtkosten für den Stromverbrauch angezeigt. Berücksich- tigt wird auch der Verbrauch an Nacht- strom, sofern dieser eingegeben ist. GHG• (Treibhausgasemissionen) CO2 in kg. Einstellen eines bestimmten Messwertes Unterbrechen des Durchlaufmodus mit 1. der Taste VALUE / +. Auswählen eines gewünschten Wertes 2. durch wiederholtes Drücken der Taste VALUE / +. Drücken der Taste 3. SET / OK. Der ange- zeigte Wert bleibt im Display angezeigt. Um wieder in den Durchlaufmodus 4. zurückzukehren drücken Sie die Taste VALUE / +. unterbrochen werden, wenn Sie die Taste VALUE / + drücken. Folgende Werte können durch wiederholtes Drücken der Taste VALUE / + ausgewählt werden: V• (Netzspannung in Volt) A• (zurzeit ießender Strom in Ampere) W• (aufgenommene Leistung in Watt) Hz• (Netzfrequenz) cosφ• (Leistungsfaktor) A MAX• (Strom Maximalwert in Ampere) W MAX• (maximal aufgen. Leistung in Watt) Anzeige von Verbrauchswerten Gemessene Verbrauchswerte können durch drücken der Taste DISPLAY / - abgerufen werden. Folgende Werte können durch nachfolgendes Drücken abgerufen werden. TIME• (Aktuelle Uhrzeit) kWh TOTAL• (Gesamtverbrauch in kWh) Es wird der gesamte gemessene Ver- brauch in kWh angezeigt. Anzeige bis

TIME TOTAL• (gesamte Messzeit) Hier wird die Zeit gemessen, so lange114

Monate an den Balken optisch erkennen und auch als Verbrauchswerte abrufen. Durch fortlaufendes drücken der Taste HIS- TORY werden folgende Werte nacheinander angezeigt: Der Verbrauch der letzten 7 Tage• Der Verbrauch der letzten 7 Monate• Die Differenz des Verbrauchs der letz-• ten 7 Tage. Darstellung der Abweichun- gen zwischen den einzelnen Tagen. (Beispiel: Wenn Sie am ersten Tag 2 kWh und am zweiten Tag 3 kWh ge- messen haben, dann wird die Differenz von 1 kWh angezeigt.) Die Differenz des Verbrauchs der • letzten 7 Monate. Darstellung der Abweichungen zwischen den einzelnen Monaten. Bitte beachten Sie, dass es sich bei der An- zeige im Balkendiagramm um eine ungefäh- re Anzeige handelt. Wenn z. B. 1 BAR = 1 kWh ist und an einem Tag 2 Balken ange- zeigt werden, kann der tatsächliche Verbrauchshistorie Ihr Stromkostenmessgerät zeichnet den Energieverbrauch eines angeschlossenen Gerätes über einen längeren Zeitraum auf. Die Werte sind am besten verwertbar, wenn am gleichen Verbraucher gemessen wird. Der Verbrauch wird als Balkendiagram und als Zahlenwert erfasst. Das ist sowohl für die letzten 7 Tage oder für die letzten 7 Monate möglich. Die einzelnen Balken in den Spal- ten repräsentieren die verbrauchten kWh. Die Skalierung wird im Display immer ange- zeigt, wie z. B. (1 Bar = 1 kWh) oder 1 Bar = 2 kWh) usw.; je nach Verbrauch ändert sich die Skalierung. Graphische Darstellung des Verbrauchs Der Verbrauch wird unten im LCD-Display graphisch mit Balken dargestellt, wobei jede Spalte den Verbrauch für einen Tag bzw. für ein Monat darstellt (-1 = ein Tag/Monat zurück, -2 = zwei Tage/Monate zurück usw. bis -7 = sieben Tage/Monate zurück). Sie können somit Ihren Stromverbrauch sehr schnell für die zurückliegenden Tage oder116

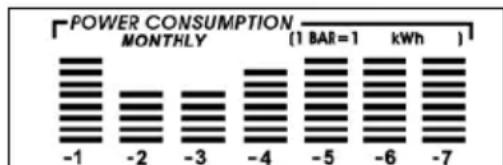

2. Verbrauchswerte für Monate

Drücken Sie die Taste • HISTORY, bis im Display das Balkendiagramm für Mona- te erscheint. Drücken und halten Sie die Taste • HISTORY bis der Wert in der Anzeige erscheint und blinkt. Parallel dazu blinkt auch das betreffende Balkendiagramm. Mit den Tasten • VALUE / + oder DIS- PLAY / - können Sie sich die Ver- brauchswerte der einzelnen Monate anzeigen lassen. Hinweis: Die Anzeige der Verbrauchswerte steht nur für den Verbrauch zur Verfügung, nicht für die Anzeige der Differenzen zwi- schen Tagen und Monaten. Wenn 7 Sekunden keine weitere Taste ge- drückt wird, schaltet das Gerät automatisch wieder zur Normalanzeige zurück. Mit der Taste SET / OK können Sie ebenfalls zur Normalanzeige zurückkehren. gemessene Wert zwischen 1,01 kWh und 1,99 kWh liegen. Für genaue Messwerte ru- fen Sie bitte die Daten für Tage oder Monate auf. Verbrauchswerte (kWh) anzeigen Sie können sich den Verbrauch für einzelne Tage oder Monate auch in absoluten Werten (kWh) anzeigen lassen.

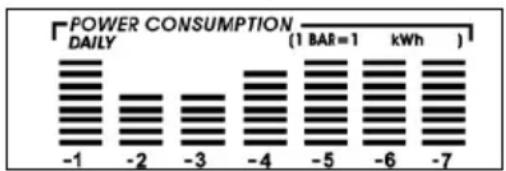

1. Verbrauchswerte für Tage

Drücken Sie die Taste • HISTORY, bis im Display das Balkendiagramm für den Verbrauch für Tage erscheint. Drücken und Halten Sie die Taste • HISTORY bis der Wert in der Anzeige erscheint und blinkt. Parallel dazu blinkt auch das betreffende Balkendiagramm. Mit den Tasten • VALUE / + oder DIS- PLAY / - können Sie sich die Ver- brauchswerte der einzelnen Tage anzeigen lassen.118

Abbrechen des Löschvorganges Wenn Sie nach dem Schritt 1 nichts weiteres unternehmen, kehrt das Messgerät nach 10 Sekunden in den normalen Anzeigemodus zurück. Die Messergebnisse wurden nicht gelöscht. Die Ergebnisse werden nur dann gelöscht, wenn Sie den Schritt 1 ausführen und inner- halb von 10 Sekunden die Tasten gemäß Schritt 2 drücken! Hinweis: Löschen Sie Messergebnisse immer mit vollen Batterien oder wenn das Gerät am Netz angeschlossen ist. Problembehebung Ungewöhnliche Anzeige im Display Sollte das Display eine ungewöhnliche An- zeige darstellen oder auf die Bedienung der Knöpfe nicht reagieren, muss eine Initialisie- rung vorgenommen werden. Gerät aus der Steckdose ziehen.1. Die Batterien kurz herausnehmen und 2. anschließend wieder einsetzen wie un- ter Punkt „Batteriewechsel“ beschrieben. cosφ (Leistungsfaktor) Der Leistungsfaktor gibt die Phasenver- schiebung zwischen Wirkleistung und Scheinleistung an. Er ist ein Maß dafür, welcher Teil der Scheinleistung in Wirkleis- tung umgesetzt wird. Weitere Informationen entnehmen Sie bitte aus Fachbüchern. Löschen von Messwerten Sie können alle gemessenen und aufge- zeichneten Werte löschen. Die Eingabeda- ten, wie Uhrzeiten, Strompreise, CO2-Faktor und Überlastwerte bleiben erhalten. Drücken und Halten Sie die Tasten1. DISPLAY / - und zugleich VALUE / + für 3 Sekunden bis das gesamte Display blinkt. Drücken und Halten Sie die Tasten 2. DISPLAY / - und zugleich SET / OK für 3 Sekunden Alle Messergebnisse sind 3. dauerhaft gelöscht!120

Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zuge- führt werden. Batterien und Akkus, die Schadstoffe ent- halten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei). Altgeräteentsorgung (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrenn- ten Sammlung von Wertstoffen) Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll, z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzuge- ben. Damit wird gewährleistet, dass Altgerä- te fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit oben ste- hendem Symbol gekennzeichnet. Achtung: Durch das Herausnehmen der Batterien werden alle Einstellun- gen auf Werkseinstellungen zurück- gesetzt und müssen anschließend neu eingegeben werden; Messergeb- nisse bleiben aber gespeichert. Reinigung Benutzen Sie zum Reinigen ein weiches, trockenes Tuch. Stromschlaggefahr! Das Stromkosten-Messgerät • stets vom Stromnetz trennen, wenn es gereinigt werden soll. Das Gerät darf nicht gespült • oder in Flüssigkeiten getaucht werden. Umweltschutz Batterieentsorgung Batterien und Akkus dürfen nicht in den Hausmüll! Jeder Verbraucher ist gesetzlich verpichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im122

Konformitätserklärung Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitäts- erklärung nden Sie im Internet unter www.gt-support.de. Messgenauigkeit (Frequenz: 45-65 Hz, bei normaler Raum- temperatur, Klirrfaktor von Spannung / Strom < 15%, Messstrom >= 1.00 A / sinusförmig. Frequenz = 50 oder 60 Hz, keine elektroni- sche Schaltung) Volt: Unter 3% des Messwertes• Ampere: 3% des Messwertes, ± 0,001 A• Watt: 3% des Messwertes, ± 0, 5 W• Leistungsfaktor: 3% des Messwertes ± • 0,01% Energieverbrauch: Unter 1 W• Verpackung Entsorgen Sie nicht mehr benötigte Ver- packungsmaterialien umweltgerecht und sortenrein in den dafür bereitgestellten Sammelbehältern. Technische Daten, GT-PM-04 Ein-/Ausgangsspannung: 220 - 240 V ~ 50 Hz Stromaufnahme: max. 16 A Spannungsmessbereich: 190 V - 270 V Strommessbereich: ab 0,001 A - 20 A Leistungsmessbereich: 1 W – 3680 W Frequenzanzeige: 46 - 65 Hz Auösung: 0,001 W Verbrauchsmessung: 0 – 999.999 kWh Treibhausgasemissionen: 0 – 999.999 kg Anzeigedauer: bis 9.999:59 h:min Darstellung Verbrauch: 7 Tage bzw. 7 Monate In Innenräumen zugelassen bei 10° bis 40°C Betriebstemperatur124
