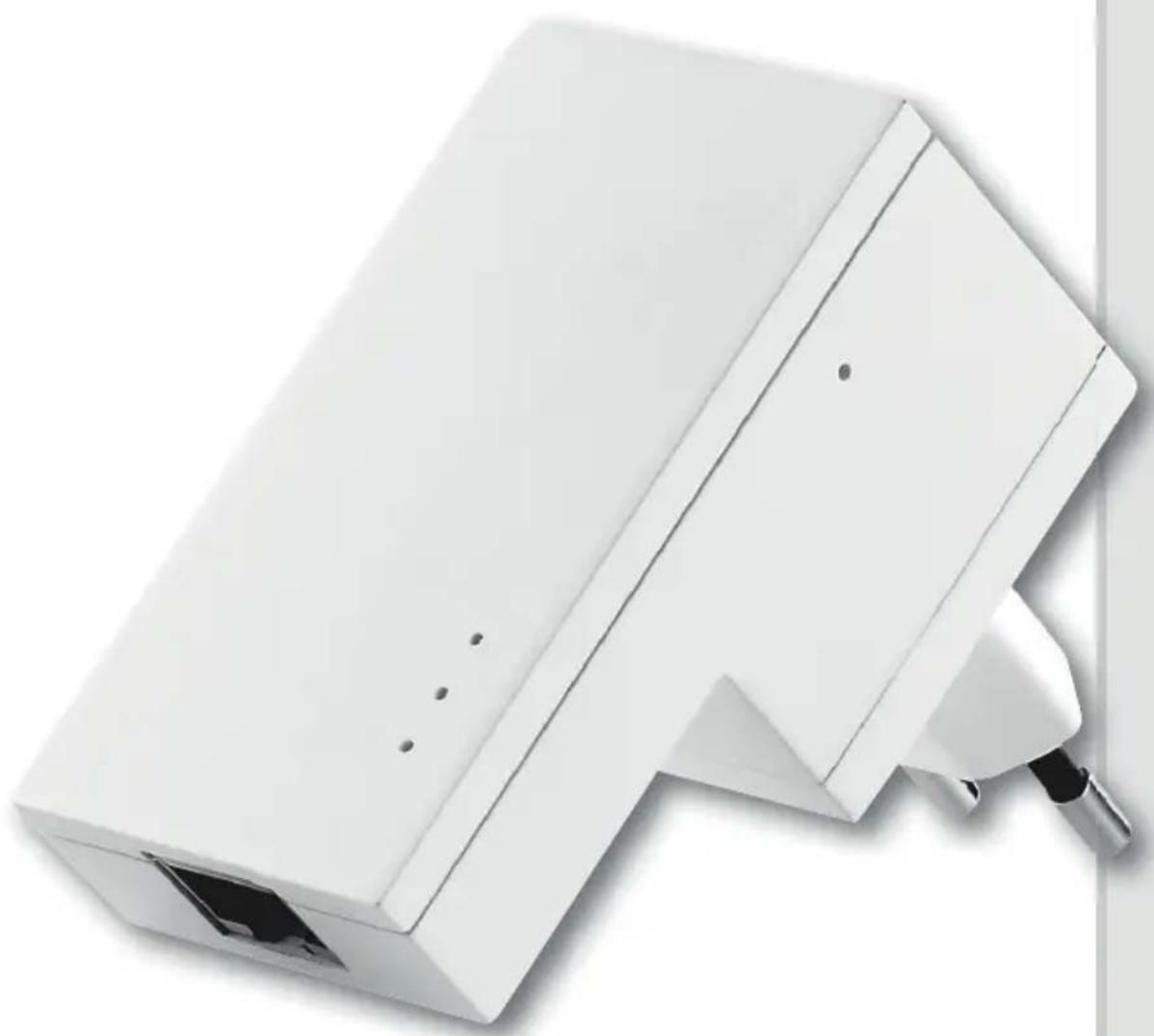

CHÈRE CLIENTE, CHER CLIENT, Nous vous remercions d'avoir choisi cet article. Avec ce répéteur Wi-Fi pratique, vous pouvez élargir votre réseau Wi-Fi existant, ajouter un autre réseau ou un connecter sans câble un PC autonome non compatible Wi-Fi à un réseau Wi-Fi. A n d’utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. CONTENU

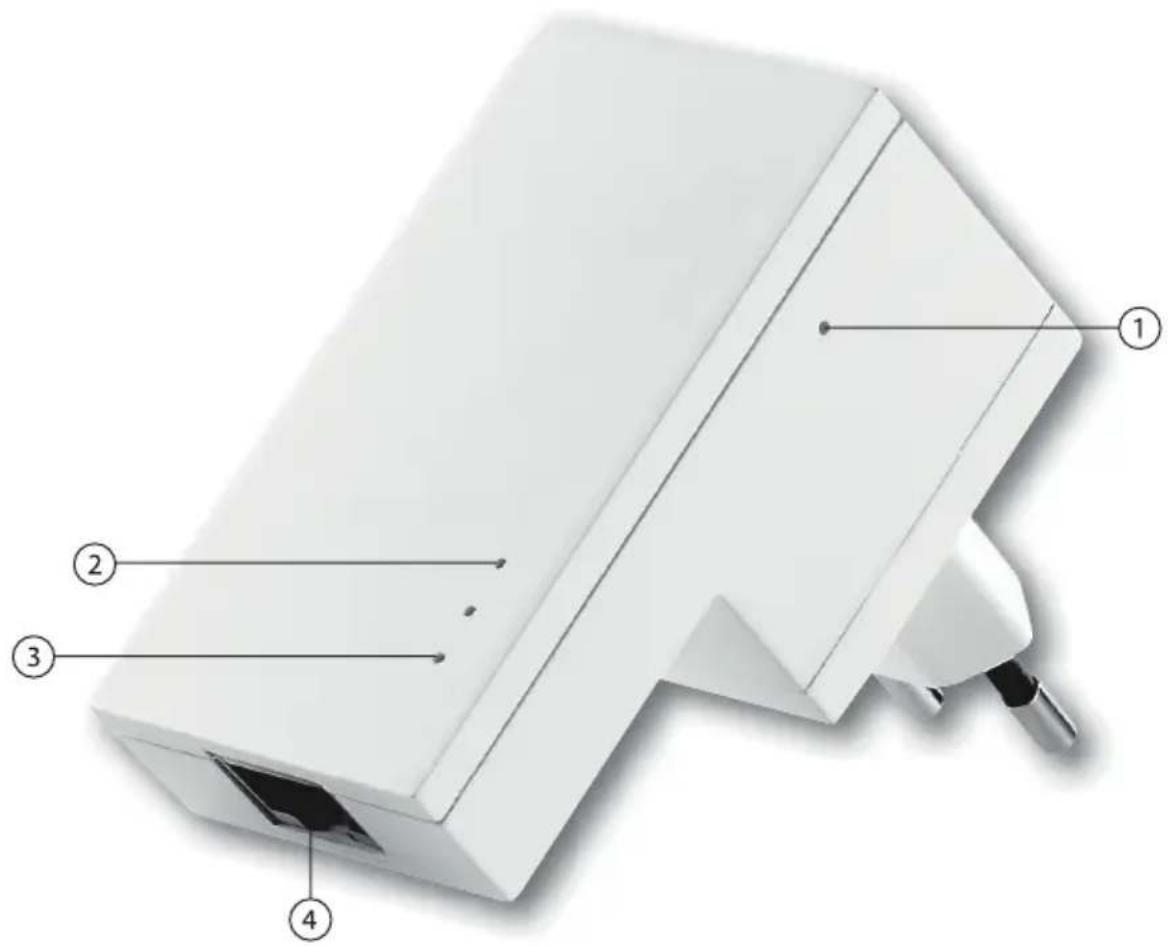

Standards Wi-Fi: 802.11 b/g/n (11/ 54/ 150 Mpbs/s) Protocoles TCP/IP, PPPoE, DHCP Port 10/100 Mbps LAN/WAN Fréquence : 2,4 GHz Cryptage : WEP de 64/128 bits, WPA, WPA2 Modes de fonctionnement Routeur+Mode AP, Mode Répéteur, Mode Routeur+Mode Client Puissance absorbée : env. 2 W7

Pour utiliser ce manuel le plus e cacement possible, il est nécessaire de clari er certains termes et symboles que vous rencontrerez dans ce guide.

Ce symbole signale les dangers possibles et les informations importantes sur l'utilisation du produit. Il est utilisé chaque fois que votre attention est particulièrement nécessaire. Ce symbole indique les conseils et les informations utiles pour une utilisation optimale du produit. MISES EN FORME DU TEXTE UTILISÉES MAJUSCULES Les majuscules sont utilisées pour nommer des touches, des branchements ou autres composants du produit. Caractères gras Les caractères gras sont utilisés pour reconnaître des éléments du menu ou du logiciel.

Les énumérations sont utilisées chaque fois que l'utilisateur doit suivre plusieurs étapes, ou pour présenter les caractéristiques du produit.

• Puces Les puces permettent de lister plusieurs informations. Elles permettent principalement de mieux identi er la hiérarchie de l'information.8

Introduction STRUCTURE Ce mode d'emploi est divisé en six grandes parties : Introduction Vous trouverez ici des notes sur l'utilisation de ce guide, des consignes de sécurité importantes concernant le produit, et un aperçu du produit et des données techniques. Emplacement et connexion Explications concernant le choix de l'emplacement et la première connexion Con guration du répéteur Instructions pour la con guration du répéteur via Wi-Fi ou via connexion par câble réseau Con guration des modes de fonctionnement Instructions concernant le choix des modes de fonctionnement Routeur+Point d'accès, Répéteur ou Routeur+Client Réglages avancés Instructions concernant les paramètres avancés comme la langue, le statut, le mot de passe et autres. Annexe Dépannage (résolution de problèmes), glossaire,9

• Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez-le a n de pouvoir le consulter en cas de besoin.

• Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente !

• Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement.

• Le démontage ou la modi cation du produit a ecte sa sécurité. Attention, risque de blessure !

• N'ouvrez jamais le produit vous-même. Ne tentez jamais de réparer vous-même le produit!

• Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peuvent l'endommager.

• N'exposez pas le produit à l'humidité ni à une chaleur extrême.

• Ne plongez jamais le produit dans l'eau ni dans aucun autre liquide.

• Surveillez les enfants pour vous assurer qu‘ils ne jouent pas avec l‘appareil.

• Cet appareil n‘est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d‘expérience ou de connaissance, sauf si elles ont pu béné cier, par l‘intermédiaire d‘une personne responsable de leur sécurité, d‘une surveillance ou d‘instructions préalables concernant l‘utilisation de l‘appareil.

• Si le câble d‘alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de quali cation similaire a n d‘éviter tout danger. N‘utilisez pas l‘appareil tant que la réparation n‘a pas été e ectuée.

• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.

• Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ ou au non-respect des consignes de sécurité.

• Sous réserve de modi cation et d’erreur! CONSIGNES IMPORTANTES POUR LE TRAITEMENT DES DÉCHETS Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité.10

La société PEARL.GmbH déclare ce produit PX-4860 conforme aux directives actuelles suivantes du Parlement Européen : 1999/5/CE, concernant les équipements hertziens et les équipements terminaux de télécommunications, 2006/95/CE, relative au matériel électrique destiné à être employé dans certaines limites de tension, et 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. PEARL.GmbH, PEARL-Str. 1-3, 79426 Buggingen, Allemagne Directeur Service Qualité Dipl. Ing. (FH) Andreas Kurtasz

Emplacement et connexion14

Emplacement et connexion

EXPLICATIONS PRÉALABLES

La connexion Internet à un fournisseur est établie vie un routeur DSL. Généralement, un routeur Wi-Fi à modem DSL intégré est utilisé à cet e et. Cela signi e qu'un accès Internet vers l'extérieur est établi via le modem intégré et qu'un réseau domestique est automatiquement mis en place via le routeur. Vous pouvez utiliser plusieurs PC simultanément dans un réseau. Le transfert de données à l'intérieur du réseau est alors gérer par le routeur. Le fournisseur fournit généralement un nom et un mot de passe pour le réseau. Pour des raisons de sécurité, vous devriez changer ces deux données. Vous pouvez connecter directement un PC au routeur à l'aide d'un câble réseau ou utiliser la fonction Wi-Fi et connecter sans l vos Notebooks, tablettes, smartphones et autres. Le répéteur vous permet d'agrandir le réseau existant. Cela peut s'avérer nécessaire si le signal de connexion vers le routeur est trop faible (routeur dans le bureau au sous-sol et PC pour les devoirs à l'étage) et que l'appareil Wi-Fi ne peut pas capter les signaux du routeur. Pour cette extension de réseau, le répéteur o re trois di érentes possibilités (modes). Vous pouvez simplement élargir la zone de signal de votre réseau existant, ajouter un réseau au réseau existant avec le répéteur ou encore établir une connexion sans l entre un PC autonome et le routeur Wi-Fi existant (le répéteur sert alors de dongle Wi-Fi).15

Emplacement et connexion

CHOISIR UN EMPLACEMENT ET ÉTABLIR

LA CONNEXION Le répéteur doit dans tous les cas pouvoir établir une connexion au réseau existant via Wi-Fi ou y être directement connecté par un câble réseau. Choisissez comme emplacement le point à mi-chemin entre le routeur du réseau existant et les appareils à connecter. Si aucune prise ne s'y trouve, testez plusieurs endroits di érents. Veillez à le maintenir éloigné de sources d'interférences comme de grands boîtiers en métal, des chau ages et autres.16

Emplacement et connexion

ÉTABLIR UNE CONNEXION VIA WI-FI

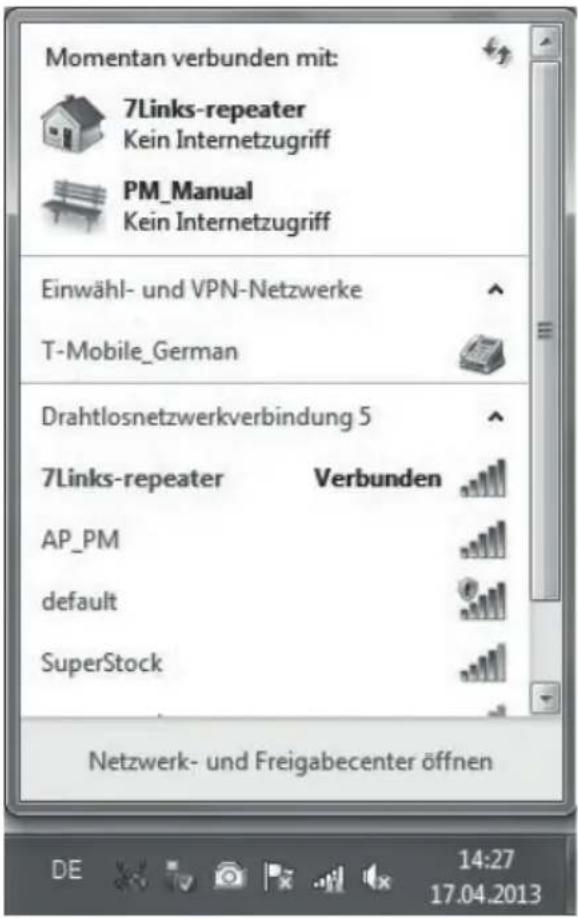

Recherchez les réseaux sans l avec votre Notebook sous Windows (Démarrer Panneau de con guration Centre réseau et partage Connexion à un réseau). Toutes les connexions Wi-Fi disponibles à proximité sont listées. Choisissez le réseau 7links-repeater et cliquez sur Connecter. Entrez le mot de passe 12345678 dans la fenêtre qui s'est ouverte puis cliquez sur Connecter. SI vous utilisez Windows XP, recherchez toutes les connexions sans l à proximité en sélectionnant Démarrer Panneau de con guration Connexions réseau et Internet Connexions réseau Connexion au réseau sans l. Si vous cliquez sur «A cher les réseaux sans l disponibles», tous les réseaux Wi-Fi s'a chent. Si vous utilisez un autre programme pour la gestion des connexions sans l, cherchez les connexions Wi-Fi avec ce programme.17

Emplacement et connexion ÉTABLIR UNE CONNEXION AVEC UN CÂBLE RÉSEAU Branchez le câble réseau dans le port au-dessous du répéteur et connectez l'autre extrémité du câble avec votre ordinateur.19

Con guration du répéteur20

Configuration du répéteur

En mode con guration du répéteur, vous pouvez changer le nom du réseau et le mot de passe par défaut (conseillé) et procédez à d'autres réglages. Le PC sur lequel vous procédez à la con guration doit être connecter au répéteur. Ouvrez votre navigateur Internet (Internet Explorer, Mozilla Firefox) et saisissez http://192.168.2.1 dans la barre d'adresse, puis appuyez sur la touche Entrée. La page de con guration du répéteur Wi-Fi s'ouvre. ATTENTION ! Si vous n'avez pas de connaissances en matière de réseaux, demandez conseil à un spécialiste.21

Configuration du répéteur

CONFIGURATION PAR CONNEXION CÂBLÉE

Pour la con guration du répéteur, vous devez changer momentanément l'adresse IP de votre PC pour qu'il puisse être clairement localisé. A la n de la con guration, vous pouvez rétablir l'adresse IP ou en recevoir une automatiquement.

1. Branchez le répéteur Wi-Fi dans la prise électrique.

2. Branchez le câble réseau dans le port RJ-45 au-dessous du répéteur. Et

connectez l'autre extrémité du câble avec votre ordinateur.

3. Sous Windows 7/Vista, cliquez sur Démarrer Panneau de

con guration Centre réseau et partage Connexion à un réseau Caractéristiques Protocole Internet Version 4 (TCP/ IPv4) Caractéristiques Utiliser l'adresse IP suivante.

4. Sous Windows XP, cliquez sur Démarrer Panneau de con guration

Centre réseau et partage Connexion à un réseau Caractéristiques Protocole Internet (TCP/IP) Caractéristiques Utiliser l'adresse IP suivante.

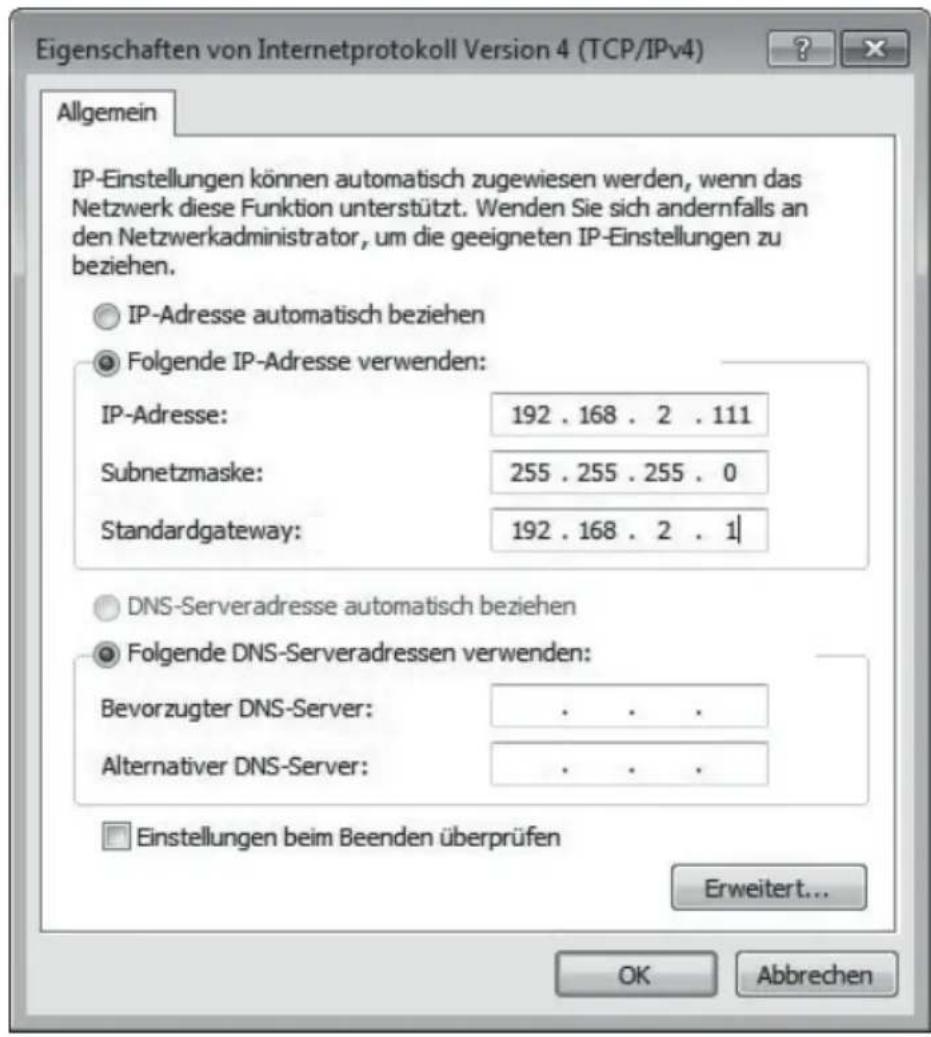

5. Saisissez l'adresse IP 192.16 8. 2.111.

NOTE : L'adresse IP par défaut du répéteur Wi-Fi est 192.168.2.1. Pour avoir accès au répéteur Wi-Fi, votre ordinateur doit se trouver sur le maême réseau (192.168.2.X). Les derniers chi res de la l'adresse IP ne doivent pas être 1 ou 255. Sélectionnez un chi re entre 1 et 255.

6. Saisissez le masque de sous-réseau suivant : 255.255.255.0.

7. Saisissez la passerelle standard suivante 192.168.10.1.22

Configuration du répéteur

8. Cliquez sur OK pour enregistrer les paramètres.

9. Fermez les fenêtres encore ouvertes.

NOTE : Après la con guration, réglez de nouveau le paramètre IP de votre ordinateur sur Obtenir une adresse IP automatiquement, comme décrit sous le point 3.

10. Ouvrez votre navigateur Internet et saisissez http://192.168.10.1 dans

la barre d'adresse, puis appuyez sur la touche Entrée.

11. La fenêtre de con guration du répéteur s'ouvre.23

Configuration du répéteur25

Con guration des modes de fonctionnement26

Configuration des modes de fonctionnement

CONFIGURER LES MODES

DE FONCTIONNEMENT Trois di érents modes de fonctionnement sont à votre disposition dans la con guration: Routeur+AP, répéteur, routeur+client.

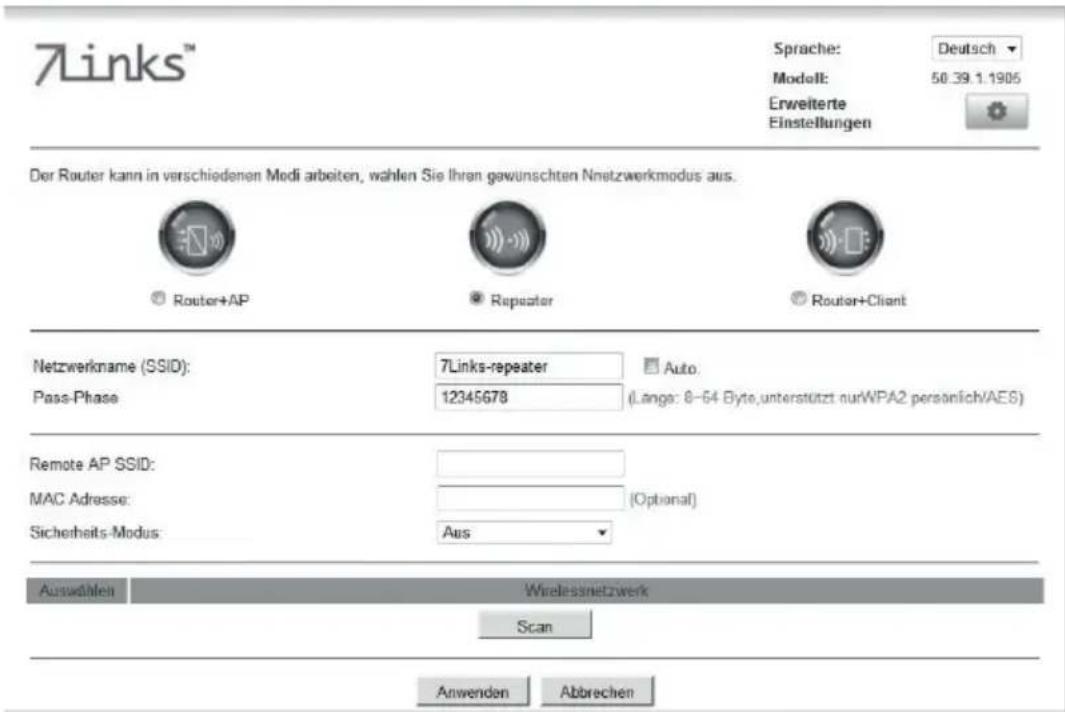

• Si vous sélectionnez répéteur, le réseau Wi-Fi existant est étendu par la zone de signal du répéteur.

• Si vous sélectionnez Routeur+AP, le réseau Wi-Fi existant est étendu et le répéteur devient également un point d'accès supplémentaire (Access Point). Vous pouvez attribuer le nom de réseau que vous souhaitez à ces extensions de réseau.

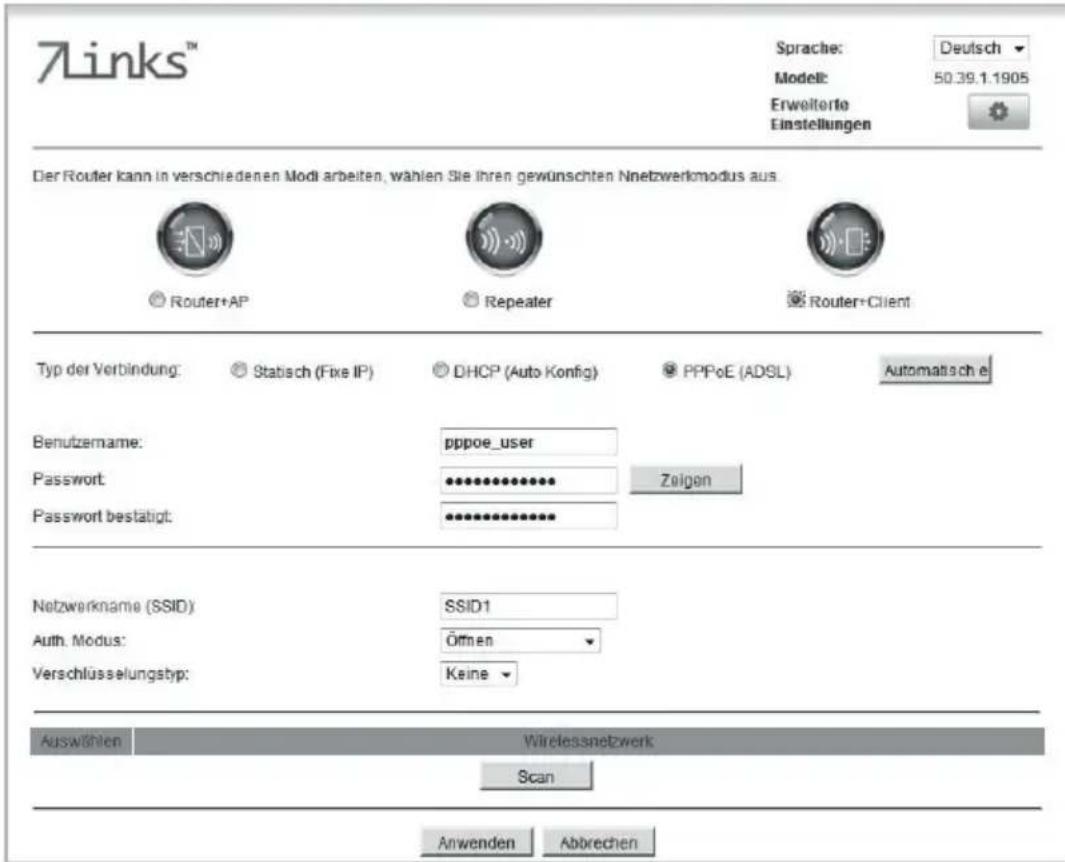

• Si vous sélectionnez Routeur+Client, vous pouvez brancher un PC autonome dépourvu de Wi-Fi au répéteur à l'aide d'un câble et le connecter au routeur Wi-Fi via Wi-Fi. ROUTEUR + AP Si vous sélectionnez Routeur AP, le réseau Wi-Fi existant est étendu par un réseau supplémentaire et ainsi, le répéteur devient également un point d'accès supplémentaire (Access Point). EXEMPLE : Pour cela, le répéteur doit être connecter au routeur via un câble réseau. Cliquez sur la touche Routeur+AP de la page de con guration.27

Configuration des modes de fonctionnement Par défaut, le champ nom du réseau (SSID): indique le nom 7Links- repeater pour le nouveau Wi-Fi étendu. Le mot de passe est 12345678. NOTE : Il est conseillé de modi er les deux données. N'utilisez pas un nom de réseau explicite pour éviter que d'éventuels agresseurs ne puissent facilement a ecter le routeur. Dans la mesure du possible, utilisez pour le mot de passe le cryptage WPA2 en combinaison avec le type de cryptage AES et saisissez une combinaison sans logique, composée de chi res et de lettres comme „Die$ist€in$icheresP@ssw0rt“ par exemple. NOTE : Les routeurs anciens ne peuvent souvent pas prendre en charge simultanément le décryptage WPA et WPA2. Si l'appareil prend uniquement en charge le cryptage WPA, tous les appareils branchés par la suite seront aussi restreints au cryptage WPA. Sélectionnez ensuite le Type de connexion, comme décrit sous Dé nir le type de connexion. Si vous appuyez sur Reconnaître autom., le type de connexion prédé ni (généralement DHCP) sera sélectionné. Con rmez votre choix avec Appliquer.28

Configuration des modes de fonctionnement

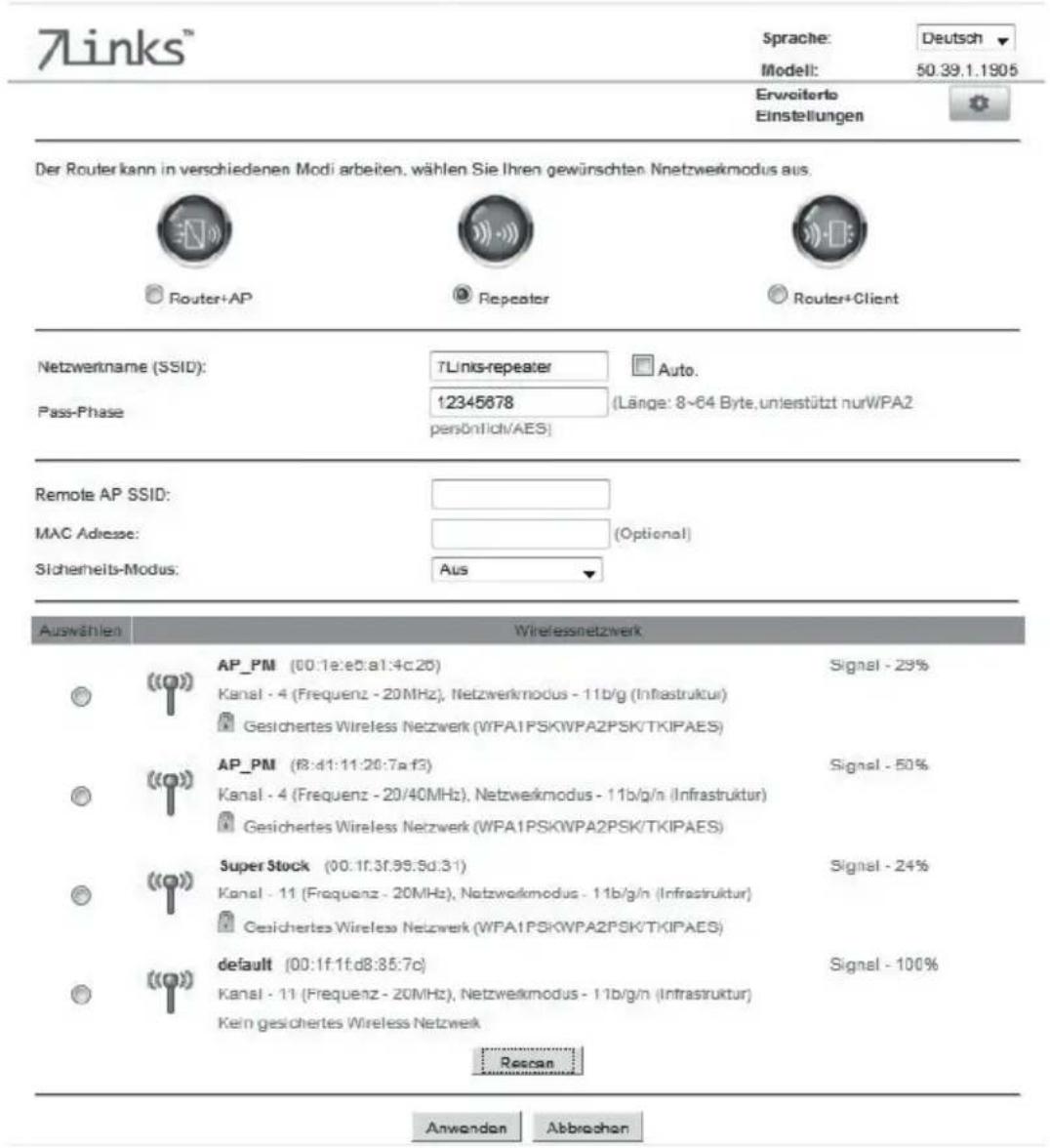

Le réseau Wi-Fi existant est étendu par la zone de signal du répéteur. Lorsque vous cliquez sur le bouton Rechercher, les réseaux sans l sont recherchés et a chés à la n du processus de recherche. Cliquez sur le bouton Répéter pour relancer la recherche.29

Configuration des modes de fonctionnement Cochez le réseau souhaité. Lorsque vous cochez la case Reprendre les paramètres du nom de réseau AP distant, le nom de réseau que vous saisissez sera utilisé. Réglez le mode de sécurité sur WPA2 et sélectionnez AES comme type de cryptage. Saisissez un nouveau mot de passe sûr (par ex. Die$ist€in$icheresP@ssw0rt). Con rmez vos saisies en cliquant sur le bouton Appliquer. Les paramètres d'utilisateur sont alors actualisés. Le cas échéant, vous devez procéder à divers réglages sous Réglages avancés, comme par exemple, ajuster les canaux.30

Configuration des modes de fonctionnement

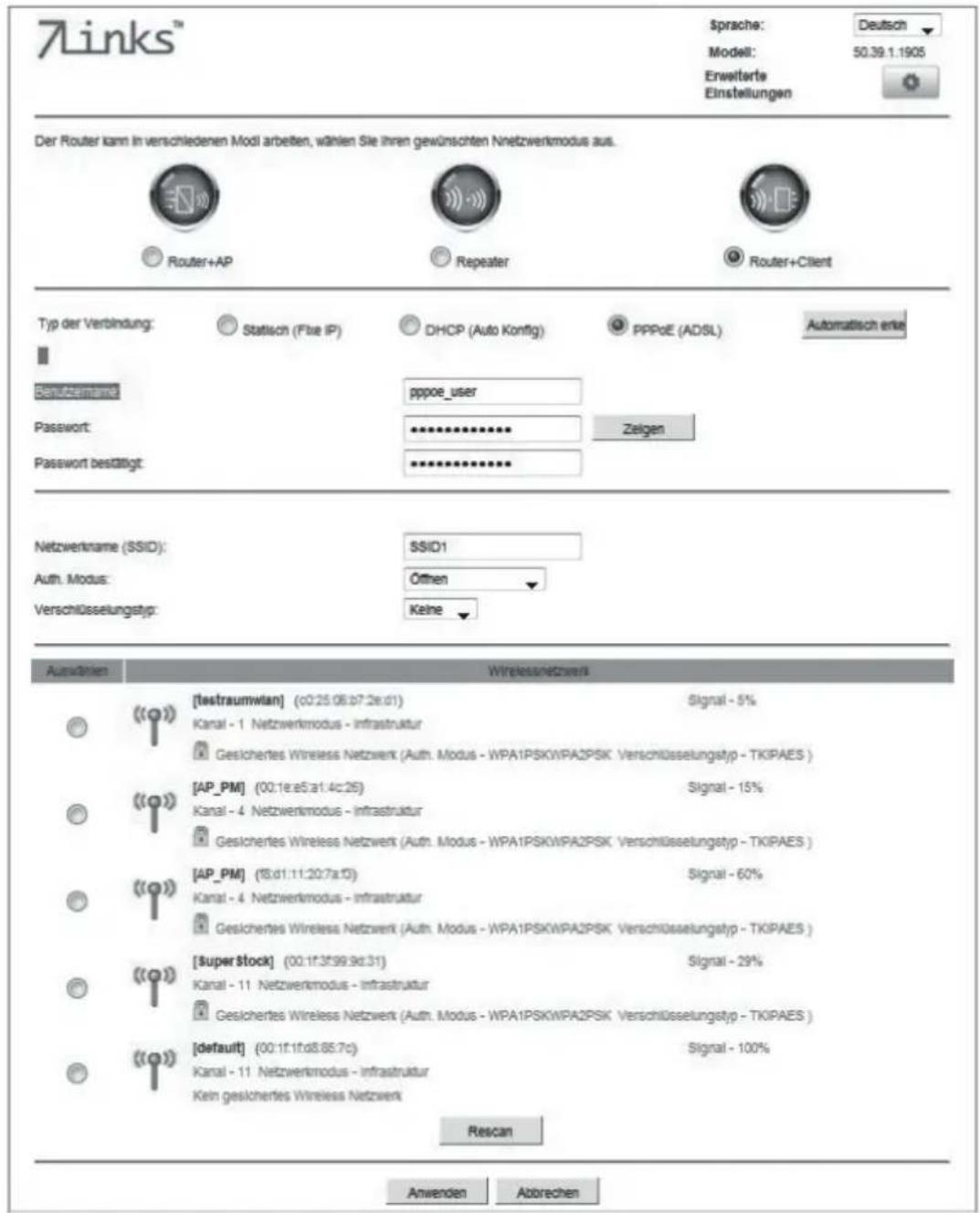

Si vous sélectionnez Routeur+Client, vous pouvez brancher un PC autonome dépourvu de Wi-Fi au répéteur à l'aide d'un câble et le connecter au routeur Wi-Fi via Wi-Fi. Lorsque vous cliquez sur le bouton Rechercher, les réseaux sans l sont recherchés et a chés à la n du processus de recherche. Cliquez sur le bouton Répéter pour relancer la recherche.31

Configuration des modes de fonctionnement Cochez le réseau souhaité. Le nom de réseau du réseau sélectionné ainsi que son adresse MAC s'inscrit automatiquement sous Nom de réseau du point d'accès distant. Réglez le mode de sécurité sur WPA2 et sélectionnez AES comme type de cryptage. Saisissez un nouveau mot de passe sûr (par ex. Die$ist€in$icheresP@ssw0rt). Con rmez vos saisies en cliquant sur le bouton Appliquer. Les paramètres d'utilisateur sont alors actualisés. Le cas échéant, vous devez procéder à divers réglages, comme par exemple, ajuster les canaux, etc.32

Configuration des modes de fonctionnement

RÉGLAGES DES TYPES DE CONNEXION

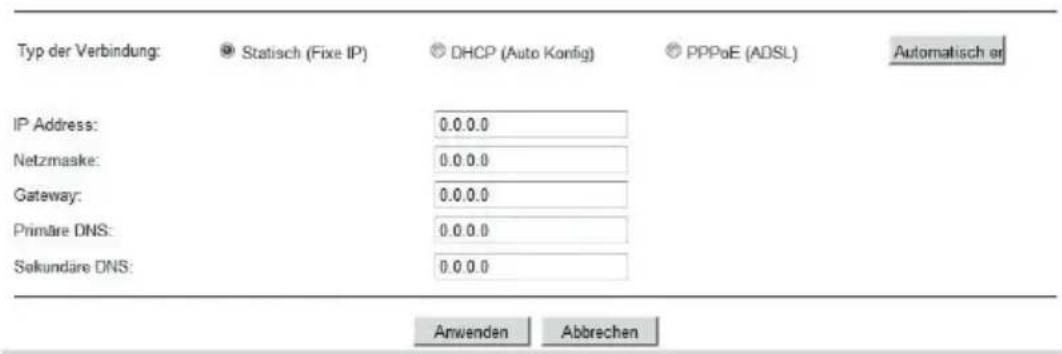

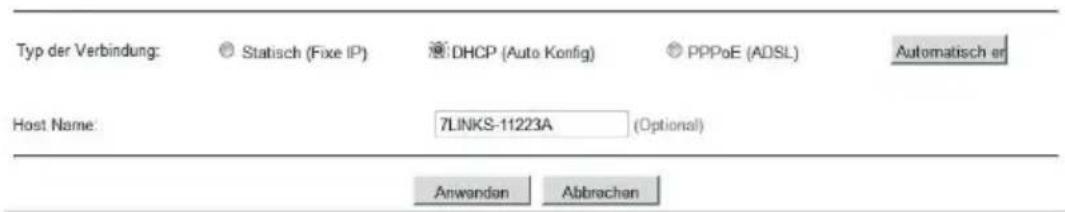

Vous pouvez uniquement sélectionner les types de connexion IP statique, DHCP et PPPoE dans les modes de fonctionnement Routeur+AP et Routeur+Client. Type de connexion IP statique ( xe) L'assignation d'une adresse IP statique est utile pour les appareils auxquels on accède souvent, ou dans des réseaux particulièrement sécurisés. Saisissez une adresse IP xe valide pour le répéteur, le masque de sous- réseau, la passerelle par défaut, l'IP du serveur DNS préféré et alternatif. Veillez à ce que l'adresse IP statique ne se trouve pas dans la même plage d'adresse que le répéteur. NOTE : Lorsque vous utilisez une IP statique, l'IP de la passerelle par défaut est inscrite dans les caractéristiques TCP/IP de la connexion Wi-Fi, même si vous avez sélectionné «Obtenir automatiquement une adresse IP». Type de connexion DHCP (con g. auto) Généralement, DHCP est installé par défaut pour que votre PC ou Notebook puisse obtenir une adresse IP automatiquement et simpli er ainsi la connexion au réseau domestique. Vous avez la possibilité d'attribuer un nom d'hôte au répéteur.33

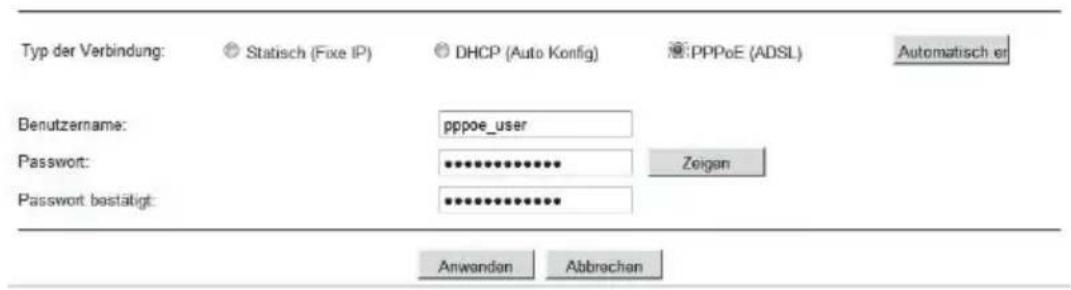

Configuration des modes de fonctionnement Type de connexion PPPoE (ADSL) Lorsque vous sélectionnez l'option PPPoE, il vous est demandé de saisir le nom d'utilisateur et le mot de passe déterminés par votre fournisseur. Lorsque vous appuyez sur le bouton A c h e r , le mot de passe s'a che.35

Dans les réglages avancés, vous pouvez modi er tous les réglages du routeur, comme par exemple, la langue ainsi que télécharger un logiciel actuel, enregistrer une sauvegarder des réglages du répéteur ou réinitialiser le répéteur. Lorsque vous cliquez sur le bouton Réglages avancés , vous devez saisir admin comme nom d'utilisateur et comme mot de passe également. Ici, vous disposez des quatre catégories Réseau, Wi-Fi, Gestion et Statut avec di érentes sous-catégories dans lesquelles vous pouvez procéder à divers réglages spéci ques. ATTENTION ! Si vous n'avez pas de connaissances en matière de réseaux, demandez conseil à un spécialiste. Vous pourriez modifier des réglages qui empêcheraient le bon fonctionnement du répéteur. Lorsque vous cliquez sur Home à droite, vous retournez à la page de con guration.

Dans la catégorie Statut, vous pouvez visualiser d'un esul coup d'oeil les réglages et les informations de transmission les plus récents du répéteur. Cliquez sur le bouton Actualiser pour actualiser les informations de transmission.

RÉGLAGE DE LA LANGUE

Vous pouvez régler la langue en ouvrant la catégorie Gestion et la sous- catégorie Gestion. Dans la rubrique Réglages de la langue, cliquez sur le menu déroulant. Sélectionnez la langue souhaitée. Appuyez sur la touche Appliquer pour con rmer votre choix.37

Paramètres avancés MODIFIER LE MOT DE PASSE POUR LES RÉGLAGES AVANCÉS Lorsque vous ouvrez la sous-catégorie Gestion dans la catégorie Gestion, vous pouvez modi er le mot de passe dans la rubrique Réglages administrateur. Saisissez deux fois le nouveau mot de passe dans les champs correspondants et con rmez la modi cation en cliquant sur le bouton Sauvegarder. Il est alors nécessaire de redémarrer le répéteur pour que les modi cations soient prises en compte. SAUVEGARDE BACKUP Si vous enregistrer vos réglages dans un chier de sauvegarde, vous pourrez, si nécessaire rétablir les réglages qui y sont enregistrés. Il est utile d'enregistrer un chier de sauvegarde si vous souhaitez essayer des réglages et pouvoir ensuite retrouver les réglages précédents. Dans la catégorie Gestion et la sous-catégorie Redémarrage, cliquez sur le bouton Redémarrage. Enregistrez le chier sous le nom suivant backupSettings.dat à l'endroit souhaité. Tous les réglages au moment de la sauvegarde sont enregistrés dans ce chier. Si vous voulez à nouveau charger le chier de sauvegarde pour rétablir les réglages qu'il contient, cliquez sur le bouton Rechercher. Sélectionnez l'emplacement où vous avez enregistré backupSettings.dat. Cliquez ensuite sur le bouton Restaurer. Le répéteur doit être redémarrer pour que les modi cations soient prises en compte.

REDÉMARRAGE DU RÉPÉTEUR

Si le répéteur ne fonctionnait pas bien, procédez à un redémarrage. La con guration du répéteur reste inchangée. Un redémarrage est toujours e ectué automatiquement si les modi cations des réglages le nécessitent. Dans la catégorie Gestion et la sous-catégorie Redémarrage, cliquez sur le bouton Redémarrage. Le répéteur redémarre.38

Paramètres avancés RÉINITIALISER LES PARAMÈTRES D‘USINE Vous pouvez restaurer les paramètres par défaut du répéteur soit par les paramètres avancés, soit directement sur l'appareil si vous n'avez plus accès au logiciel. Les données d'accès qui ont été modi ées sont restaurées (utilisateur et mot de passe) et vous pouvez forcer le changement de son adresse IP. Pour cela, maintenez enfoncée la touche Reset du répéteur pendant 5 à 10 secondes. Tous les réglages e ectués jusque-là seront e acés. Cela ne supprime aucune des données stockées sur le disque dur! Si vous voulez restaurer les paramètres par défaut du répéteur via le logiciel, ouvrez la catégorie Gestion et la sous-catégorie Réglages. Cliquez sur Charger les paramètres par défaut. Tous les réglages e ectués seront perdus. Le répéteur doit être redémarrer pour que les modi cations soient prises en compte. FIRMWARE Le répéteur devrait toujours être doté du dernier rmware pour éviter d'éventuelles erreurs de l'ancien rmware et disposer des nouvelles fonctions. La date du rmware en cours d'utilisation s'a che dans la catégorie Gestion et la sous-catégorie Firmware. Pour charger un nouveau rmware, cliquez sur le bouton Rechercher. Saisissez l'emplacement de votre PC où se trouve le nouveau chier rmware et con rmez votre choix en cliquant sur le bouton Ouvrir. Cliquez ensuite sur le bouton Upgrade pour commencer à charger le rmware actuel. NOTE : Vous trouverez le dernier rmware sur www.pearl.de. Sur le côté gauche de la page, cliquez sur Support (FAQ, Treiber & Co.). Saisissez dans le champ de recherche la référence de l'article, PX-4860. Une liste s'a che avec les téléchargements disponibles. Enregistrez le chier sur votre PC ou Notebook.39

QUELS SONT L‘ADRESSE IP, LE NOM ET LE MOT DE PASSE PAR DÉFAUT DU RÉPÉTEUR ? IP par défaut 192.168.2.1 Nom par défaut (SSID) 7Links-Repeater Mot de passe par défaut 12345678 NOM D‘UTILISATEUR ET MOT DE PASSE

POUR LES PARAMÈTRES AVANCÉS

Nom d'utilisateur : admin (impossible à modi er) Mot de passe : admin J'AI OUBLIÉ MON MOT DE PASSE ADMINISTRATEUR. QUE DOIS-JE FAIRE? Appuyez pendant 5 à 10 secondes sur la touche Reset. Le répéteur est réinitialisé aux paramètres par défaut. Tous les réglages e ectués jusque-là seront e acés. Cela ne supprime aucune des données stockées sur le disque dur! Vous pouvez aussi réinitialiser le répéteur via les Réglages avancés, comme décrit sous Restaurer les paramètres par défaut. LE NOTEBOOK NE TROUVE PAS LE RÉPÉTEUR VIA WI-FI.

• Véri ez que la fonction Wi-Fi de votre Notebook est activée.

• - Véri ez les paramètres de la connexion Wi-Fi dans Réseau et partage (Windows 7/Vista) ou Connexion réseau (Démarrer Panneau de con guration Connexions réseau et Internet Connexions réseau (Windows XP).

• Recherchez les nouvelles connexions réseau sans l sous „Gérer les réseaux sans l“ (Windows 7/Vista) ou cliquez sur „A cher les réseaux sans l'' ou utilisez votre programme de gestion des connexions sans l (Windows XP).

• Véri ez l'adresse IP de votre Notebook (192.168.2.X ou adresse IP automatique).43

Annexe LE PC NE TROUVE PAS LE RÉPÉTEUR VIA UN CÂBLE DE CONNEXION Véri ez le branchement en procédant à ce qu'on appelle un ''ping''. Cela consiste à envoyer un petit paquet de données à un IP déterminé pour tester l'accessibilité et la qualité de la connexion. L'IP du répéteur est

192.168.2.1 par défaut (réglages d'usine).

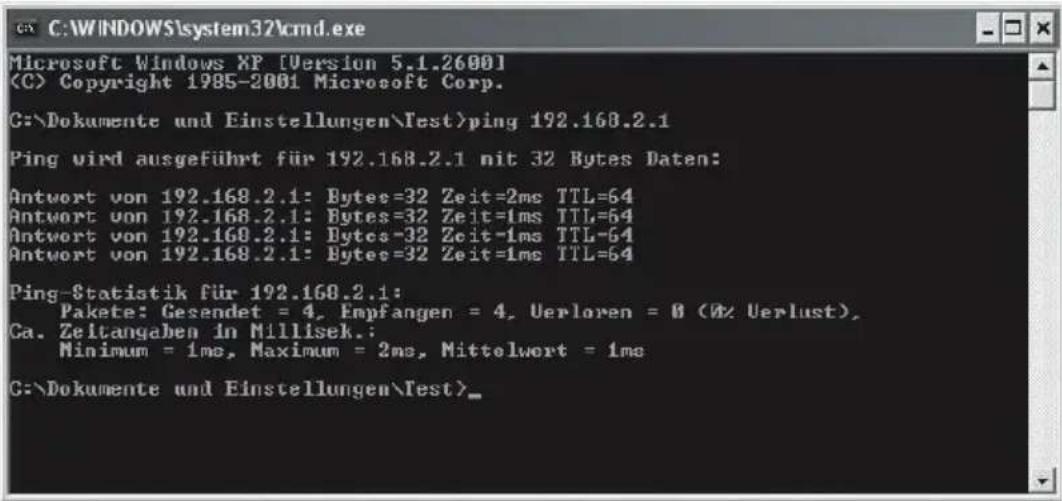

Sous Windows 7/Vista, ouvrez la barre de commande en cliquant sur Démarrer puis en saisissant cmd dans le champs au-dessus. Entrez ping

192.168.2.1 dans la fenêtre qui s'est ouverte.

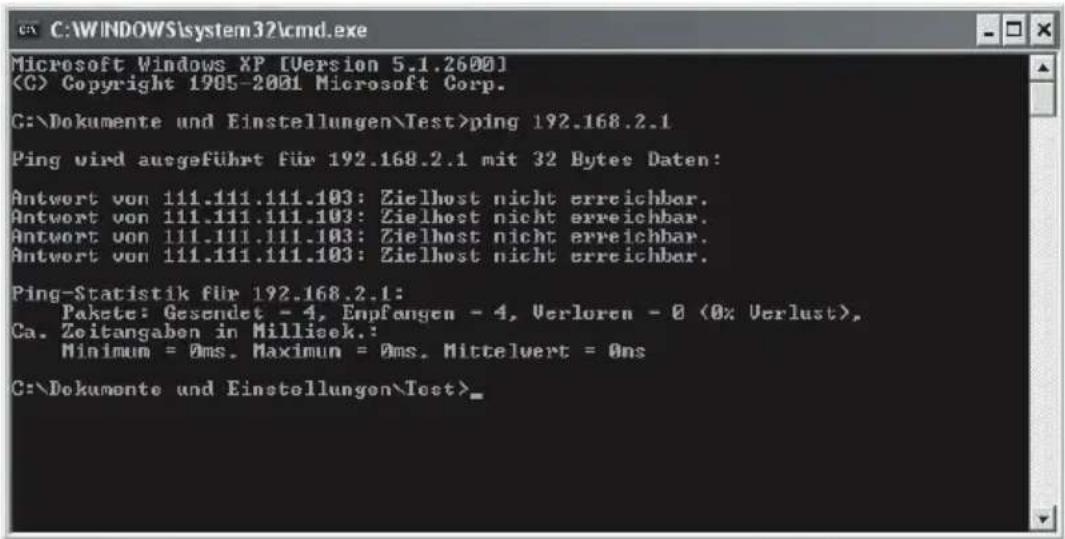

NOTE : Sous Windows XP, ouvrez la barre de commande en cliquant sur Démarrer puis en cliquant sur Appliquer. Saisissez cmd dans le champs ouvert et con rmez en cliquant sur le bouton OK. Entrez ping 192.168.2.1 dans la fenêtre qui s'est ouverte. Si le PC est correctement branché au répéteur, des données de temps devraient être visibles dans la ligne sous la saisie. Si le PC ne trouve pas le répéteur, le résultat ''Hôte cible non accessible'' s'a che. Aucune connexion n'est établie.44

Annexe Véri ez les possibilités suivantes : La connexion physique entre le répéteur et le câble LAN est-elle en ordre ? -> La LED du port LAN/WAN-Ports doit briller. La con guration TCP/IP du PC est-elle correcte ? -> Si vous utilisez une adresse IP statique, celle-ci doit se trouver dans la même plage d'adresse IP que 192.168.2.2-192.168.2.254.45

À PROPOS DES RÉSEAUX

Ce glossaire vous aide à mieux comprendre certains termes liés aux réseaux. Le paragraphe suivant présente le matériel de base pour un réseau local classique ainsi que les applications et services associés. MATÉRIEL Point d'accès Le point d'accès ou Access-Point est la "station de base" dans un réseau sans l (Wi-Fi). Cette fonction est souvent assurée par un routeur dans les réseaux locaux . Bluetooth La connexion Bluetooth est une connexion sans l, ad-hoc. Un ou plusieurs appareils peuvent être connectés directement. Le Bluetooth est une connexion lente et ne convient que pour de petits réseaux. Modem ADSL Le modem ADSL connecte votre ordinateur à Internet. Si vous voulez avoir accès à Internet sur plusieurs ordinateurs via une ligne, vous devez brancher un routeur directement derrière le modem ADSL. Généralement le modem ADSL est intégré dans un routeur. Modem câble Un modem câble est un appareil qui envoie les données via le réseau câblé (télé) et permet une connexion à Internet haut débit via le câble. Hub réseau Les hubs réseau permettent de connecter plusieurs appareils réseau entre eux. Ils ont été remplacés aujourd'hui par des switchs réseau. Câble réseau/câble Ethernet Il existe deux variantes possibles. Les câbles "droits" et "croisés". Les câbles droits sont le plus souvent utilisés dans les réseaux. Ils permettent la connexion entre ordinateur et switches, hubs ou routeurs. Les câbles croisés sont utilisés pour connecter directement deux ordinateurs entre eux sans utiliser de réseau. Cartes réseau Aujourd'hui, les cartes réseau sont souvent intégrées directement sur les cartes mères. Les connecteurs sont semblables à ceux du téléphone mais en plus gros. Le connecteur réseau se nomme RJ-45. Les cartes réseau permettent le transfert de données avec un réseau.46

Annexe Switch réseau Les switchs sont des multiprises réseau. Ils permettent le branchement de plusieurs appareils réseau sur un même câble. Les switchs sont souvent agencés de manière logique, par exemple pour connecter tous les ordinateurs d'un bureau. En couplant plusieurs switchs, on obtient un réseau complexe avec une structure en arborescence. Routeur Les routeurs permettent la gestion d'accès de tous les ordinateurs du réseau entre eux et avec Internet. Le branchement au routeur peut se faire par câble ou par Wi-Fi selon le modèle. La plupart des routeurs supportent aussi les fonctions DHCP, QoS, Firewall, NTP, etc. Généralement, le modem ADSL est déjà intégré dans le routeur. Cartes Wi-Fi et dongles Wi-Fi De plus en plus de réseaux fonctionnent maintenant sans l, en Wi-Fi. Un matériel spécial est requis pour pouvoir se connecter à un réseau Wi-Fi. Ce matériel existe déjà sous forme de cartes Wi-Fi ou dongles Wi-Fi (clés). Les cartes Wi-Fi sont utilisées dans les ordinateurs de bureau (à tour), et les dongles Wi-Fi sont plutôt adaptés à une utilisation mobile (PC portables) et se branchent via USB.

TERMES RÉSEAU DE BASE

Plage d'adresses Une plage d'adresses es un groupe dé ni d'adresses IP ou MAC rassemblées en une même "unité de gestion". Blacklist (liste noire) Une Blacklist en réseau est une liste de périphériques dont la connexion est refusée (par exemple à un routeur). Tous les autres appareils sont acceptés par le dispositif qui réglemente l'accès via la Blacklist. Il existe aussi une liste inverse nommée Whitelist (liste blanche). Browser (Navigateur) Un Browser est un programme qui permet de naviguer sur Internet. Les navigateurs les plus connus sont Internet Explorer, Mozilla Firefox, Opera et Google Chrome. Client Un Client est une application qui prend en compte les données d'un service serveur. Une connexion classique Client-Serveur est souvent présente dans les réseaux domestiques lors de l'assignation automatique des adresses IP. L'ordinateur est alors un client DHCP qui demande une adresse IP valide à un serveur DHCP (souvent le routeur) qui les distribue.47

Annexe Flood Protection Ce terme décrit un mécanisme de protection des serveurs ou routeurs, qui les protège contre l'accumulation massive de demandes de renseignements venues de l'extérieur. On peut le comparer à un barrage qui protège les terres contre une inondation. Adresse IP Les adresses IP sont utilisées pour connecter ordinateurs, imprimantes ou autres appareils sur un réseau. Il faut faire la distinction entre adresse IP globale et privée. Les adresses IP globales sont souvent données de manière dynamique par les fournisseurs d'accès à Internet (voir DHCP). Elles rendent votre réseau local, ou un ordinateur seul, accessible depuis Internet. Les adresses IP privées sont données de manière dynamique (DHCP) ou statique (attribuée "à la main") par l'utilisateur. Les adresses IP assignent un appareil à un réseau précis. EXEMPLE : LES adresses IP sont l'adressage le plus courant sur le réseau et ont la forme suivante: p.ex. 192.168.0.1 ISP (FAI) ISP est l'abréviation de "Internet Service Provider", soit "Fournisseur d'Accès à Internet" (FAI). Ce terme est utilisé pour les entreprises qui proposent un moyen d'accès au réseau Internet. En France, les FAI les plus connus sont Orange, Free, Bouygues et Neuf-SFR. LAN Le LAN (Local Area Network) est un réseau ''géographiquement restreint''. On l'utilise partout où plusieurs PC sont connectés ensemble. Il existe plusieurs possibilités pour cela : Ethernet (câblage xe), Wi-Fi ou Bluetooth (connexion sans l) et d'autres réseaux, qui ne s'appliquent cependant pas au réseau local. Des ordinateurs et autres appareils en réseau qui disposent d'un adressage-commun qui sont ainsi regroupés dans une même structure. Modèle OSI (interconnexion réseau) Le modèle OSI permet l'interconnexion des protocoles réseaux utilisés. Chaque couche envoie des données à la couche du dessous. Par exemple, un appareil dispose ainsi d'une adresse MAC mais pas d'une adresse IP (pour switchs) ; cependant un appareil avec adresse IP dispose TOUJOURS d'une adresse MAC.48

Annexe Passphrase (phrase de passe)/mot de passe Une Passphrase désigne un ou plusieurs mots-clés qui servent de question de sécurité ; ils doivent être saisis avant la connexion à un réseau crypté WPA / WPA2. Port Le port est une connexion logicielle qui permet la communication entre des applications de votre ordinateur et des applications tierces. Il faut principalement distinguer ici deux protocoles : TCP et UDP. EXEMPLE : L'application principale pour Internet est un navigateur (Internet Explorer, Mozilla Firefox, etc.) utilisant principalement le port TCP 80 pour communiquer avec les serveurs des hébergeurs de pages web. POE Power over Ethernet (PoE) désigne un processus qui permet d'alimenter électriquement des appareils réseau via un câble Ethernet. Protocole Les protocoles en réseau sont des standards pour les paquets de données que les appareils s'échangent a n de permettre une communication claire. Pre-Shared Key (Clé pré-partagée) Pre-Shared Key ("Clé pré-partagée") aussi abrégé en PSK, décrit un type de cryptage qui oblige les deux partis à connaître la clé avant de pour se connecter (voir aussi WPA/WPA2). Adresse MAC L'adresse MAC désigne l'adresse physique d'un composant réseau (p.ex carte réseau, dongle Wi-Fi, imprimante, switch). Les adresses MAC restent les mêmes pour un même appareil contrairement aux adresses IP qui peuvent varier car elles sont attribuées dès la fabrication. Les adresses MAC des appareils réseau connectés sont enregistrées dans un tableau dit ARP. Les tableaux ARP peuvent permettre de dépanner un appareil du réseau qui ne dispose pas d'adresse IP (p.ex. switch). EXEMPLE : Une adresse MAC ressemble à cela : 00:00:C0:5A:42:C149

Annexe Mots de passe sécurisés Un mot de passe sécurisé désigne un mot de passe qui remplit certaines conditions a n de ne pas être décrypté facilement en cas d'attaque pirate. Le mot de passe sécurisé a généralement une longueur minimale et contient plusieurs caractères spéciaux. Une règle de base s'applique ici : plus le mot de passe est long et plus il contient de caractères spéciaux, plus il est sécurisé contre le décryptage. SSID Le SSID (Service Set Identi er) est le nom de réseau d'un réseau Wi-Fi. Ce SSID est souvent di usé (voir UDP) publiquement a n de rendre le réseau visible par les appareils mobiles qui voudraient s'y connecter. Le SSID peut être nommé librement. Il faut tout de même veiller à ce que le nom ne soit pas trop explicite pour ne pas faciliter la tâche aux indiscrets. Il est conseillé de choisir des désignations générales qui ne permettent pas de deviner l'adresse ou l'appareil. Sous-réseau Les sous-réseaux sont un regroupement d'adresses IP en structure réseau. Ceci permet de regrouper les ordinateurs de chaque bureau dans un sous- réseau distinct. Les sous-réseaux sont donc une structure utile. Une saisie du sous-réseau va de pair avec celle d'une adresse IP. Dans un réseau local, il n'est normalement pas utile de con gurer des sous-réseaux. C'est pourquoi le sous-réseau Windows par défaut est

255.255.255.0. Vous disposez ainsi des adresses IP xxx.xxx.xxx.1 à xxx.xxx.

xxx.254. TCP (Transmission Control Protocol) Le protocole TCP est utilisé pour demander des informations précises à un correspondant distant (voir Port). T r a c Le tra c désigne la quantité de données échangées entre deux endroits, mais aussi tous les déplacements de données dans un segment de réseau. UDP (Utilisateur Datagram Protocol) Le protocole UDP est un protocole dit "Broadcast'. Broadcast est aussi utilisé en anglais pour décrire les di useurs Radio ou TV. Ce protocole fonctionne de manière similaire. Il est utilisé pour envoyer des paquets de données dans tous les réseaux accessibles et attend ensuite le retour de ces appareils. Le protocole UDP est surtout utilisé pour les applications quand il n'est pas certain qu'un récepteur correspondant est disponible sur le réseau. UPNP Cet acronyme décrit le protocole "Universal Plug and Play". Ce protocole est principalement utilisé pour gérer les imprimantes et autres périphériques similaires via un réseau.50

Annexe Cryptage Les techniques de cryptage sont utilisées dans des réseaux pour protéger vos données contre les accès non autorisés. Ces mécanismes de cryptage fonctionnent de manière similaire à une carte de crédit. C'est seulement avec le bon mot de passe (code PIN) que les données peuvent être décryptées. VPN VPN (Virtual Private Network) désigne une interface réseau qui permet de connecter des appareils à un réseau voisin sans que ce dernier soit compatible. WAN Le WAN (Wide Area Network) est un réseau qui s'étend sur une grande zone géographique. Les WAN mettent en réseau diverses LAN et aussi des ordinateurs seuls. Les WAN peuvent appartenir à des organisations particulières ou à des fournisseurs Internet pour o rir un accès Internet. L'exemple le plus connu est "Internet". Un WAN peut aussi se composer uniquement de deux réseaux LAN. Whitelist (liste blanche) Une Whitelist en réseau est une liste d'appareils dont la connexion est acceptée explicitement (par exemple à un routeur). Tous les autres appareils sont refusés par le dispositif qui réglemente l'accès via la Whitelist. Il existe aussi une liste inverse nommée Blacklist.

DHCP (Dynamic Host Con guration Protocol) Le DHCP est l'assignation automatique des adresses IP dans le réseau. Ces adresses sont dites dynamiques car elles peuvent être modi ées facilement et à tout moment. Les adresses IP dynamiques peuvent être décrites comme des adresses IP louées. Ces adresses IP louées contiennent une "Date de péremption" aussi appelé "Lease Time". Un ordinateur demandera une nouvelle adresse IP au serveur DHCP une fois que le "Lease" est écoulé. Ceci est cependant une source d'erreur car il peut survenir des incohérences entre serveur DHCP et Clients DHCP. NOTE : Les ordinateurs Windows sont con gurés par défaut comme clients DHCP pour permettre un branchement simple au réseau domestique.51

Annexe DNS (Domain Name Server) DNS est un service réseau qui traduit les adresses IP en adresses Internet. Par exemple, www.google.de équivaut à l'adresse IP : 74.125.39.105. Si vous devez saisir une adresse IP DNS pendant une con guration, saisissez toujours l'adresse du serveur DNS. Pour des raisons de sécurité contre les pannes, les serveurs DNS fonctionnent souvent par paires et sont nommés DNS favori (ou DNS primaire) et DNS alternatif (ou DNS secondaire). Filtre Voir aussi Firewall Firewall (pare-feu) Un Firewall ou pare-feu est un mécanisme de sécurité qui fonctionne souvent sur les routeurs comme un service réseau mais qui est également intégré dans Windows (depuis XP). Il permet l'accès via certains ports, bloque les adresses IP con gurées précédemment et évite les accès dangereux à votre réseau. Le rewall n'est cependant pas un programme antivirus. Firmware Le rmware (logiciel d'exploitation) d'une station de base (routeur) doit toujours être à jour. Cela permet, par exemple, de combler les lacunes de sécurité d'un rmware ancien et de mettre à disposition de nouvelles fonctions. Le cas échéant, il est même possible de mettre en place un cryptage sécurisé après la mise-à-jour de la station de base. La con guration devrait être réglée via une connexion LAN directe par câble réseau et non par le réseau, pour éviter qu'un agresseur ait un accès direct aux données de sécurité. FTP/NAS (File Transfer Protocol/ Network Access Storage) FTP est un service serveur qui est principalement utilisé pour transférer des chiers. Ce service permet de transférer facilement des chiers d'un ordinateur à un autre via une interface similaire à l'explorateur Windows. Les serveurs NAS proposent aussi ce service pour permettre l'accès à un disque dur sur l'ensemble du réseau. Passerelle (standard) La passerelle est l'interface qui permet la communication entre les ordinateurs du réseau local et les ordinateurs de l'extérieur. Elle va de pair avec votre routeur. La passerelle rassemble les demandes des Clients et les transfère aux serveurs correspondants sur Internet. La passerelle distribue aussi les réponses des serveurs aux Clients qui avaient fait la demande. Serveur Web/HTTP (Hypertext Transfer Protocol) Ce service est aussi couramment appelé "Internet". Mais il s'agit d'une vulgarisation car l'Internet en soi est une structure supérieure qui contient presque tous les services réseau. HTTP est utilisé pour le transfert et l'a chage de pages web.52

Annexe Mediastreams ( ux média) Ce groupe de services réseau est utilisé par de nombreux appareils et fournisseurs. Les exemples les plus connus sont les webradios, la Video- On-Demand (vidéo à la demande) et les caméras IP. Ces ux en direct utilisent di érents protocoles et versions. C'est pourquoi il peut survenir des incompatibilités entre serveur et client. NTP NTP (Network Time Protocole) désigne un protocole qui permet de régler la date et l'heure de l'ordinateur via le réseau. Ce service est fourni par des serveurs répartis dans le monde entier. PPPoE PPPoE signi e PPP over Ethernet et désigne un protocole réseau Point-to- Point Protocol (PPP) via une connexion Ethernet. PPPoE est souvent utilisé en France avec les connexions ADSL. ADSL signi e DSL Asynchrone et désigne l'utilisation d'une même ligne pour le téléphone et Internet. ADSL est le standard en France. La raison principale pour l'utilisation du PPPoE est la possibilité de rendre disponible l'authenti cation et la con guration réseau (adresse IP, passerelle) sur le rapide réseau Ethernet. PPTP Protocole pour établir une connexion réseau VPN (protocole Point-to-Point- Transfer). QoS (Quality of Service) QoS est utilisé dans les réseaux pour certains Clients ou Services a n de leur assurer une certaine bande passante garantie pour les transferts de données. On peut comparer cela à une autoroute qui même en cas de bouchon garde toujours une voie libre qui peut être utilisée en cas d'urgence. Le QoS est toujours utilisé quand il faut garantir la disponibilité de certains services – sans compromettre le reste des transferts de données. Samba/SMB Cela désigne un service de serveur utilisé spécialement sur les réseaux Windows. Ce service permet également un accès rapide et facile aux données stockées sur d'autres ordinateurs (dans les "dossiers partagés"). Toutefois, ce service est limité aux réseaux domestiques, et n'est pas conçu pour être contrôlé via Internet. Serveur/Service serveur Un serveur est une sorte de prestataire de services en réseau. Des applications simples sont aussi dénommées services serveur. Les plus connus sont entre autre Webserver, DHCP ou serveur E-Mail. Plusieurs de ces services peuvent être disponibles simultanément sur un ordinateur ou d'autres appareils (p.ex. routeurs). Les serveurs sont aussi appelés ordinateurs car leur fonction unique est de fournir et de gérer des services réseau.53

Annexe Assignation d'adresse statique L'assignation d'adresse IP statique s'oppose à l'assignation dynamique DHCP et toutes les adresses d'un réseau restent xes. Chaque Client (ordinateur) du réseau dispose de sa propre adresse IP, masque sous-réseau, passerelle standard et serveur DNS xe. Il doit se présenter au serveur avec ces données. Un nouveau Client (ordinateur) doit d'abord être con guré avec une adresse IP valide et encore disponible avant de pouvoir utiliser le réseau. L'assignation d'adresse IP manuelle est utile pour les imprimantes réseau ou autres appareils auxquels on accède souvent, ou dans des réseaux particulièrement sécurisés. Torrents Les torrents sont aussi un service de transfert de chiers. Ce service peut être considéré comme une sorte de "FTP distribué" car les données d'un même chier proviennent de plusieurs sources ("Seed"). Même les sources qui n'ont pas encore le chier intégral peuvent en distribuer les parties qu'ils ont déjà reçu. Ces sources incomplètes sont appelées "leeches". WEP/WPA et WPA2 (IEE 802.11i) Wired Equivalent Privacy (WEP) est l'algorithme de cryptage standard pour les anciens réseaux Wi-Fi. Il réglemente l'accès au réseau et assure la con dentialité des données. Les nombreuses faiblesses de cet algorithme en font un cryptage qui n'est plus sécurisé. Le WPA (Wi-Fi Protected Access ) est un intermédiaire entre le WEP et le cryptage plus sûr WPA2, qui utilise le processus de cryptage AES (Advanced Encryption Standard). De plus, le protocole de cryptage CCMP a été ajouté et rend possible le cryptage entre deux appareils (ad-hoc) connectés directement sans l. C'est pourquoi les installations Wi-Fi devraient utiliser un cryptage WPA2 plus sûr. Les routeurs ne peuvent souvent pas prendre en charge simultanément le décryptage WPA et WPA2. Si l'appareil ancien utilisé prend uniquement en charge le cryptage WPA, tous les appareils branchés par la suite seront aussi restreints au cryptage WPA. Le cryptage WPA/WPA2 est réputé très sûr.54

En premier lieu, ne pas utiliser le WEP, mais préférer le cryptage WPA ou WPA2. Cet objectif est souvent atteint par une simple mise à jour des pilotes ou du rmware. Si vous êtes obligé d'utiliser le WEP, certaines mesures doivent être prises pour minimiser le risque d'accès indésirable au réseau Wi-Fi :

• Activez toujours la protection par mot de passe ! Modi ez éventuellement le mot de passe du point d'accès.

• Si vous utilisez le cryptage WEP parce qu'un des périphériques connecté ne prend pas en charge le WPA ni le WPA2, utilisez alors une clé WEP de 128 bits minimum, avec lettres, chi res et caractères spéciaux en ordre aléatoire.

• Activez la liste de contrôle d'accès (ACL = Access Control List) pour que le routeur accepte uniquement des périphériques avec adresse MAC connue. Notez qu'une adresse MAC est facilement modi able par logiciel, de sorte qu'une adresse MAC acceptée peut être réassignée par n'importe qui.

• Utilisez un SSID bien ré échi : Le SSID du routeur (ou Access-Point) ne doit pas contenir votre nom ni ne doit permettre d'identi er votre matériel et/ou emplacement d'utilisation.

• La désactivation de la publication du SSID (Broadcasting) est sujette à controverse. Elle empêche une connexion accidentelle au réseau Wi-Fi, mais un SSID caché restera tout de même détectable avec des logiciels dits "sni er» (appareils d'analyse de LAN).

• Il est préférable de con gurer les périphériques Wi-Fi (tout comme le point d'accès) avec une connexion laire.

• Éteignez les périphériques Wi-Fi quand ils ne sont pas utilisés.

• Procédez régulièrement à des mises à jour du rmware du point d'accès a n d'obtenir les mises à jour de sécurité.

• Vous pouvez maîtriser la portée du réseau sans l en réduisant la puissance d'envoi ou en choisissant l'emplacement du périphérique sans l (ceci n'est pas une mesure de sécurité active mais limite seulement le rayon d'attaque possible). Toutes ces mesures de sécurité restent quasiment inutiles en cas d'utilisation d'un cryptage WEP. Avec les bons outils et connaissances techniques, un cryptage WEP peut être piraté aisément, en 5 à 10 minutes.55
