Fransat 013130 AST943 - Recepteur ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de récepteur	Récepteur satellite
Compatibilité	Fransat
Résolution vidéo	HD (Haute Définition)
Connectivité	HDMI, USB, Ethernet
Alimentation	Adaptateur secteur inclus
Dimensions	Compact, adapté pour installation discrète
Poids	Léger, facile à manipuler
Utilisation	Installation facile, interface utilisateur intuitive
Maintenance	Nettoyage régulier de l'appareil, mise à jour du firmware
Sécurité	Utiliser uniquement avec des accessoires certifiés
Garantie	Vérifier auprès du vendeur
Informations supplémentaires	Consulter le manuel d'utilisation pour des conseils d'installation

FOIRE AUX QUESTIONS - Fransat 013130 AST943 ASTRELL

Comment installer le récepteur ASTRELL Fransat 013130 AST943 ?

Pour installer le récepteur, connectez-le à votre antenne parabolique, puis branchez-le à une prise électrique. Suivez les instructions à l'écran pour configurer les paramètres de réception.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le récepteur est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser le récepteur.

Comment réinitialiser le récepteur ASTRELL Fransat 013130 AST943 ?

Pour réinitialiser le récepteur, appuyez sur le bouton 'Menu', allez dans 'Réglages', puis sélectionnez 'Réinitialiser'. Suivez les instructions pour confirmer la réinitialisation.

Pourquoi ne puis-je pas recevoir certaines chaînes ?

Vérifiez l'alignement de votre antenne parabolique. Assurez-vous également que le récepteur est correctement configuré pour votre région. Une recherche de chaînes peut être nécessaire.

Comment effectuer une recherche de chaînes sur le récepteur ?

Accédez au 'Menu', sélectionnez 'Installation' puis 'Recherche de chaînes'. Choisissez l'option 'Recherche automatique' et suivez les instructions à l'écran.

Est-ce que je peux regarder des chaînes en HD avec ce récepteur ?

Oui, le récepteur ASTRELL Fransat 013130 AST943 est compatible avec la diffusion des chaînes en haute définition (HD) si votre antenne et votre téléviseur le supportent.

Comment brancher le récepteur à un téléviseur ?

Utilisez un câble HDMI pour connecter le récepteur à un port HDMI de votre téléviseur. Vous pouvez également utiliser un câble péritel si votre téléviseur ne dispose pas d'un port HDMI.

Que faire si le signal est faible ou instable ?

Vérifiez l'alignement de l'antenne parabolique et assurez-vous qu'il n'y a pas d'obstacles (arbres, bâtiments) entre l'antenne et le satellite. Vous pouvez également essayer de redémarrer le récepteur.

Comment mettre à jour le logiciel du récepteur ?

Accédez au 'Menu', sélectionnez 'Réglages', puis 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Le récepteur supporte-t-il les enregistrements ?

Oui, le récepteur ASTRELL Fransat 013130 AST943 est compatible avec l'enregistrement, mais vous devez connecter un disque dur externe au port USB pour enregistrer des émissions.

Comment régler le volume du récepteur ?

Le volume peut être réglé à l'aide de la télécommande du récepteur. Utilisez les boutons de volume pour augmenter ou diminuer le son.

MODE D'EMPLOI Fransat 013130 AST943 ASTRELL

Terminal satellite Numérique FRANSAT

SOMMAIRE

SECTION ESSENTIELLE

1 A litre absolument 05
2 Raccourci d'installation 07
3 Description de l'appareil 10
4 Description de la télécommande 11
5 Utilisation simplifiée 12

SECTION AVANCEE:

6 Utilisation avancée 15
7 Telecommandes universelles 20

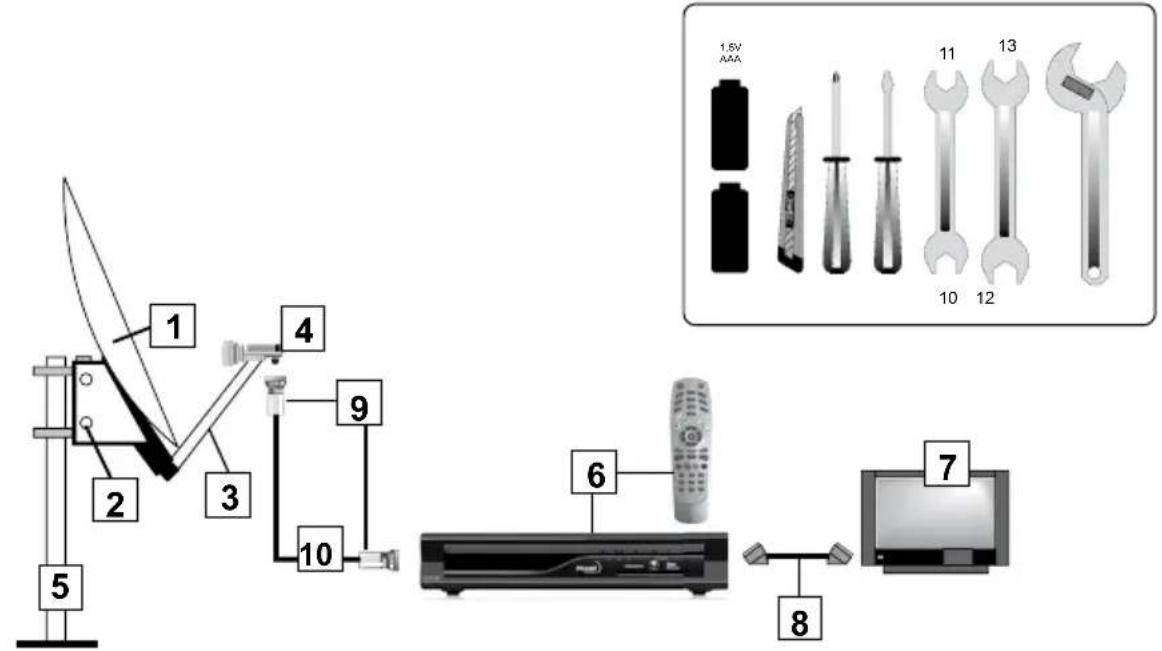

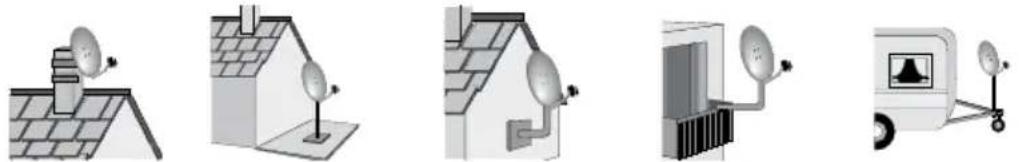

8 Installation d'une parabole 20

CARACTERISTIQUES TECHNIQUES

Caracteristiques du tuner :

Plage de fréquences 950MHz - 2150MHz

Niveau d'entrée -65 dBm à -25 dBm

Entree IEC 60169-24

Impedance d'entree 75 ± 5%

Niveau de protection contre les surtensions 6kV

Agilité en fréquence autour de la fréquence nominale ± 10 MHz

Temps d'acquisition du signal 140 ms max

AFC ± 2 MHz

Coefficient de réflexion 10 dB

Caracteristiques de l'alimentation LNB :

Courant max LNB 350 mA

Tension de polarisation verticale de 12.5 V à 14 V

Tension de polarisation horizontale de 17 V à 19 V

Rapport cyclique 50%

Fréquence de tonalité 2 kHz

Amplitude 0.65V + 0.25V / - 0.10V

Temps de montée 10 s± 5 s

Caracteristiques de la démodulation DVB-S :

Constellation QPSK

Roll Off 0.35

Débit symbole d'entrée 10-30Mbaud

Décodeur Reed Solomon 118/204 octets

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Caracteristiques du décodage MPEG :

Format du paquet de transport MPEG-2 ISO/IEC 13818

(Specification du Transport Stream)

Modes de compression Video gérés MPEG-2 Main Profile@Main Level

pour un codage MPEG-2 SD

Modes de compression Audio gérés MPEG-1 Layer I, MPEG-1 Layer II

Fréquences d'échantillonnage de 32 kHz, 44,1 kHz et 48 kHz

Résolution Video SD 720x576i

1 - A litre absolument

L'intérieur de votre terminal contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux-appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les-appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légarement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparéil, la surchauffe qui en résultatait ferait voirail prématurément les composants. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. A ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être place sur l'appareil. La prise d'alimentation doit demeurer aisément accessible.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction presente dans l'appareil, mais non désrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement ete occultees de ce document.

Votre terminal possede un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaîne différente de cette que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENUMenu/sous-menue.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Réglages / Contrôle parental / ... / Niveau de moralité.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour selectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menu Contrôle parental et appuyez sur OK.
• Entre les 4 chiffres de votre code PIN (choisi lors de la première installation).

• Sélectionnez le menu Niveau de moralité et validez par OK.

• Vous remarquerez que les mots écrites en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

2 - Raccourci d'installation

Ce raccourci d'installation vous guide dans l'installation de votre terminal Astrell dans le cas où vous remplacez un ancien démodulator analogue, c'est-à-dire que votre parabole est déjà calée sur le satellite Atlantic Bird 3, et que vous receivez les chaînes nationales gratuitement. Si votre parabole pointe vers un autre satellite, ou n'est pas encore installée, reportez-vous au paragraph 8 page 21 de cette notice.

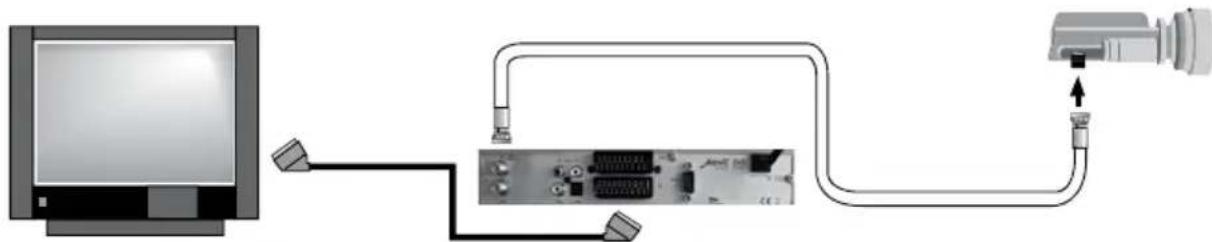

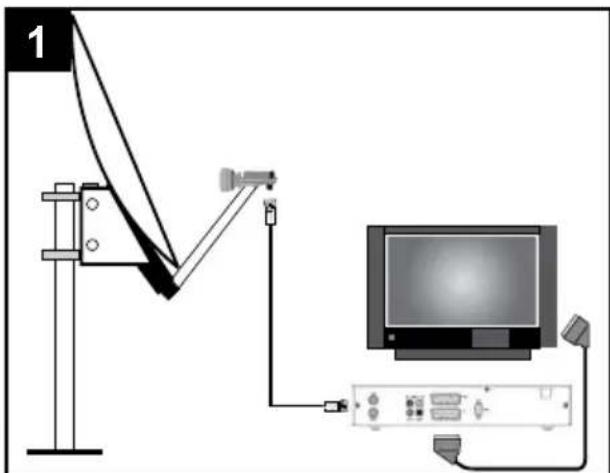

Déballez l'appareil et branchez-le comme indiqué sur le schéma ci-dessus. La pârabole est branchée sur l'entrée LNB et le télévisueur est branché sur la prise péritel TV. Insérez les piles dans la télécommande en veillant à respecter la polarité indiquée dans le réceptacle. Connectez le terminal sur le secteur. Insérez la carte à puce dans le lecteur, puce vers le bas.

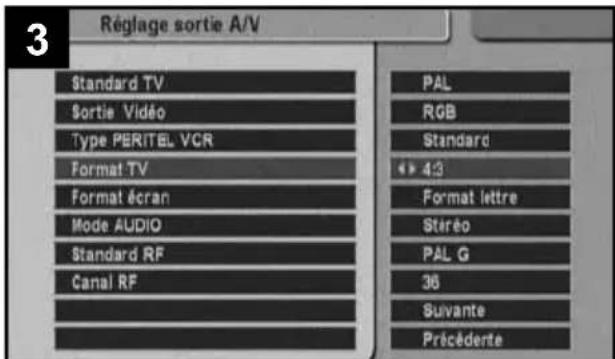

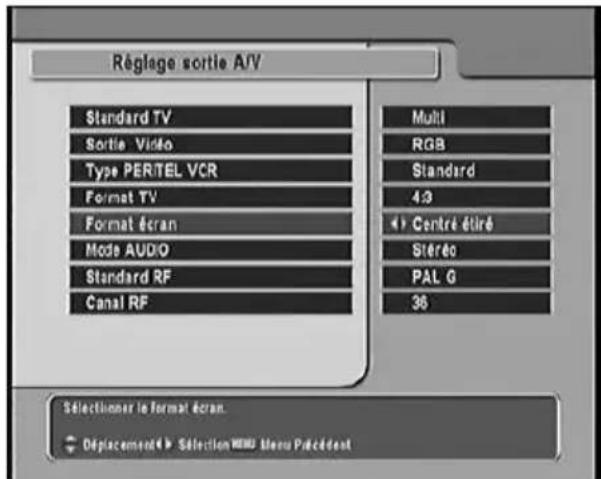

Le menu de Réglage des sorties AV apparait. Si vous possédez un téléviseur au format standard 4:3, appuyez sur OK et passez à l' étape suivante.

Si vous possédez un téléviseur écran large au format 16:9, remontez avec la touche de la télécommande sur la ligne Format TV, puis appuyez sur la touche « pousektionner 16:9. Redescendez sur la ligne Sui-vante avec la touche « et validez par OK.

Allumez le téléviseur. Si vous ne voyez pas l'écran ci dessus, forcez le mode AV (voir notice du téléviseur si besoin).

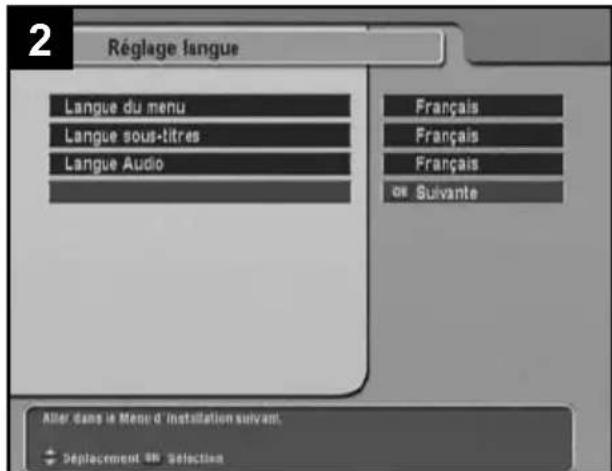

Le terminal vous propose le Français comme langue par défaut, validez avec la touche OK de la télécommande pour passer à l'etape suivante.

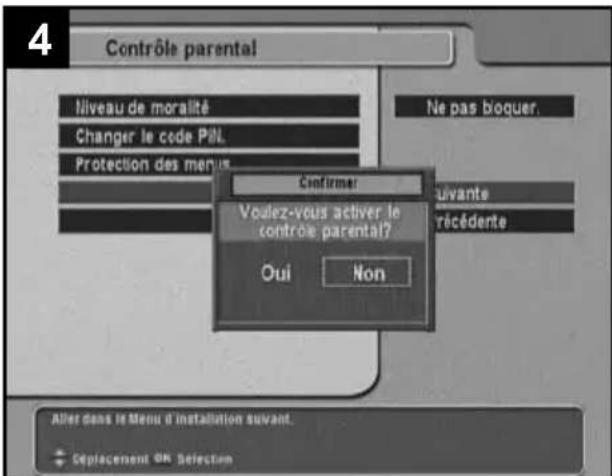

L'écran suivant vous demande si vous poulez activer le blocage parental. Ap puyez sur la flèche « pour sélectionner OUI, puis appuyez sur OK.

L'écran suivant vous démande de partager le codeparental de votrechoix.Entrez par exemple 1234, maisvouspouvez bien

sûr entre le code que vous désirez, à l'exce-ption de 0000. Notez précieusement ce code, à l'abri de vos enfants et en lieu sûr. La garantie ne couvre pas les interventions liées à la perte de votre code.

L'appareil vous demande d'entrée à nouveau votre code pour éviter les erreurs de saisie.

Si cette étape est validée, une fenêtre de validation vous informe que le code PIN a bien eté changé.

Appuyez sur OK pour passer à l'étape suivante.

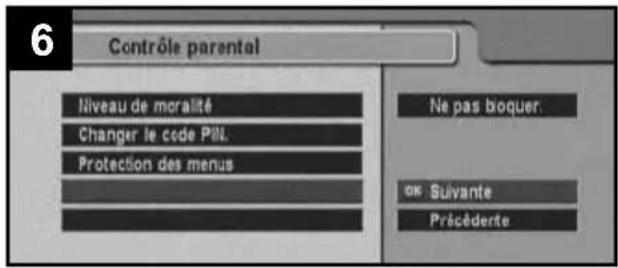

Dans la fenêtre Contrôle parental, vous pouvez laisser le blocage désactifé et valider par OK, mais vous pouvez également régler un âge limite sur la première ligne. Pour cela, remontez avec la touche sur la ligne Niveau de moralité, puis appuyez sur la touche pour désirir la limite de votrechoix. Redescendez sur la ligne Suivante avec la touche et validez par OK. Si vous reglez un niveau de moralité, un code vous sera demandé pour visualiser les émissions déconseillées à un public plus jeune que le niveau régle.

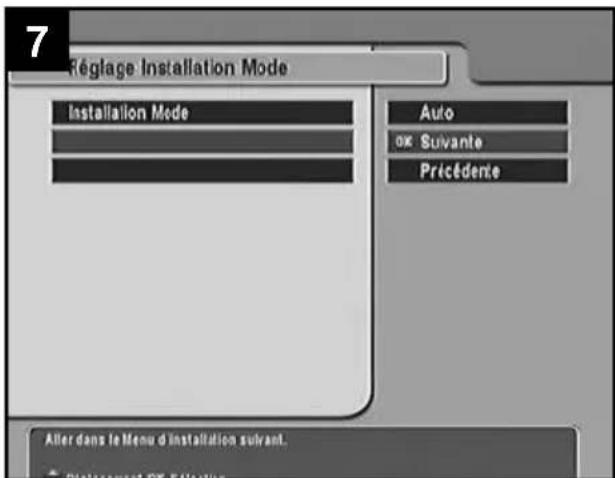

L'écran suivant vous permet, pour des cas particuliers, de passer en mode d'installation manuel. Laissez le choix Auto proposé et passez à l'étape suivante avec OK.

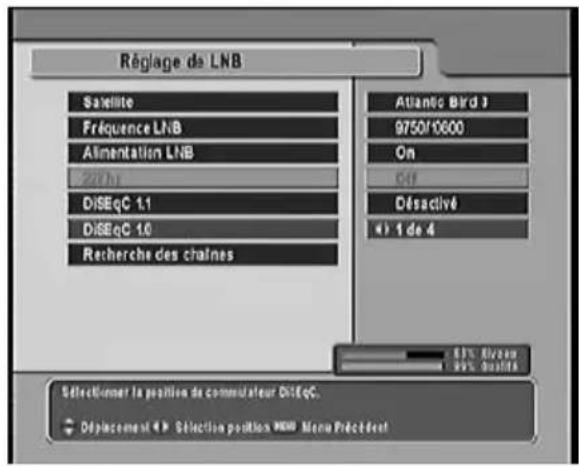

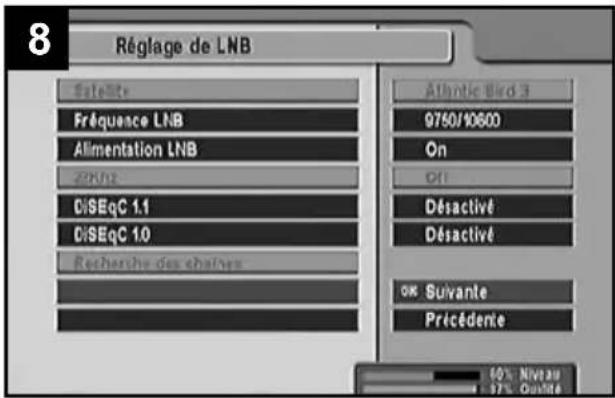

L'écran suivant vous permet de modifier des réglages d'antenne. Pour une installation standard sur Atlantic Bird 3, laissez les paramètres proposés et validez par OK. Pour une installation particulière, procédez aux réglages indiqués au paragraph 6B page 16.

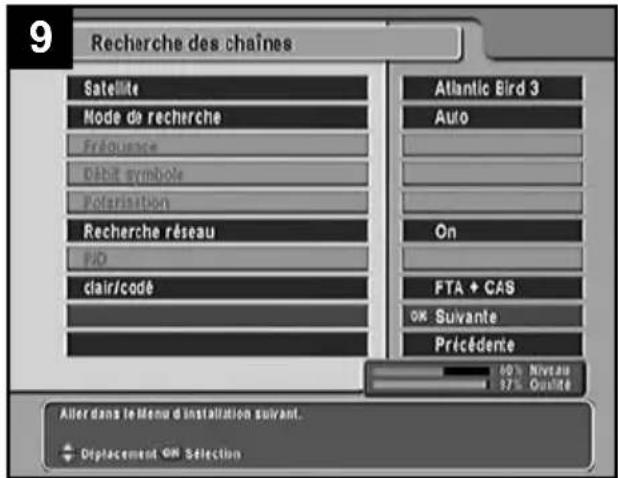

La fenêtre suivante permet de changer des options de recherche. Pour une installation standard FRANSAT, laissez les choix proposés. Vérifiez particulièrement le niveau et la qualité, en bas de l'écran, qui doivent tous deux être supérieurs à 50% pour une réception correcte. Si tel n'est pas le cas, il faudra probablement améliorer le calage de la parabole.

Tapez sur OK pour démarrer la recherche de chaînes.

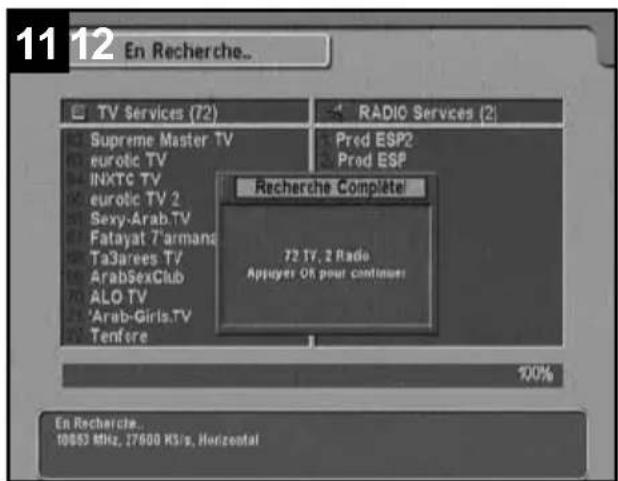

Lorsque la recherche est terminée, une fénétique vous indique le nombre de chaînes trouvées, validez par OK.

13 Si le bouquet FRANSAT diffuse les déclinaisons de France 3 lorsque vous installez votre terminal, il vous est demandé deCHOISIR la région de votrechioix. Si ce n'est pas encore le cas, l'installation est terminée.

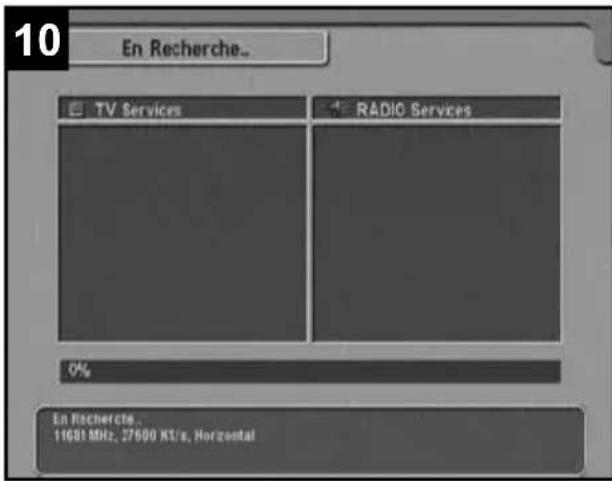

L'écran de recherche reste vide un certain temps, soyez patient.

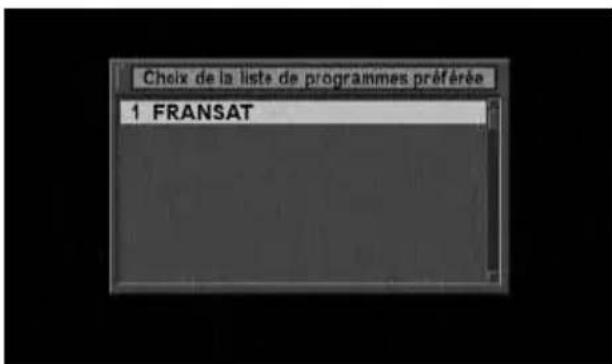

La fenêtre suivante vous demande de besoinir votre liste préférente. Dans l'exemple ci-dessus, une seule liste est possible (FRANSAT), mais l'opérateur peut déclarer plusieurs listedes parmi lesquilles vous dévrez besoinir.

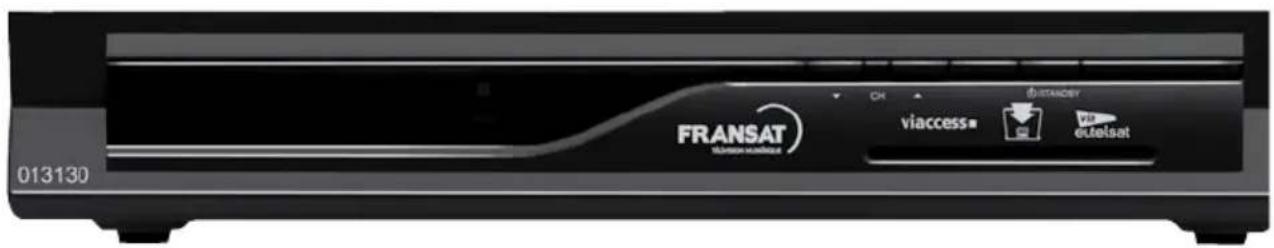

3 - Description de l'appareil

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).
B Indicateur lumineux allumé quand le terminal numérique est en mode veille.
C Touches CH identiques a celles de la telecommande.
D Touche Bouton marche / arrêt.
E Lecteur de carte (Insérer la carte, puce vers le bas.)
Sortie péritel TV. Pour connecter le terminal au téléviseur.
G Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur le terminal.
H Alimentation secteur.
LNB. Prise d'entrée du signal satellite.
J DEMO. Prise de sortie du signal satellite pour un évventuel autre terminal connecté en série.
K AUDIO R/D et L/G.Sorties audio stereo gauche et droite (blanc/rouge).
VIDEO. Prise de sortie video composite (jaune).
M S/PDIF. Prise de sortie audio numérique.
N RS-232. Port série pour la mise à jour du terminal. (SAV uniquement)

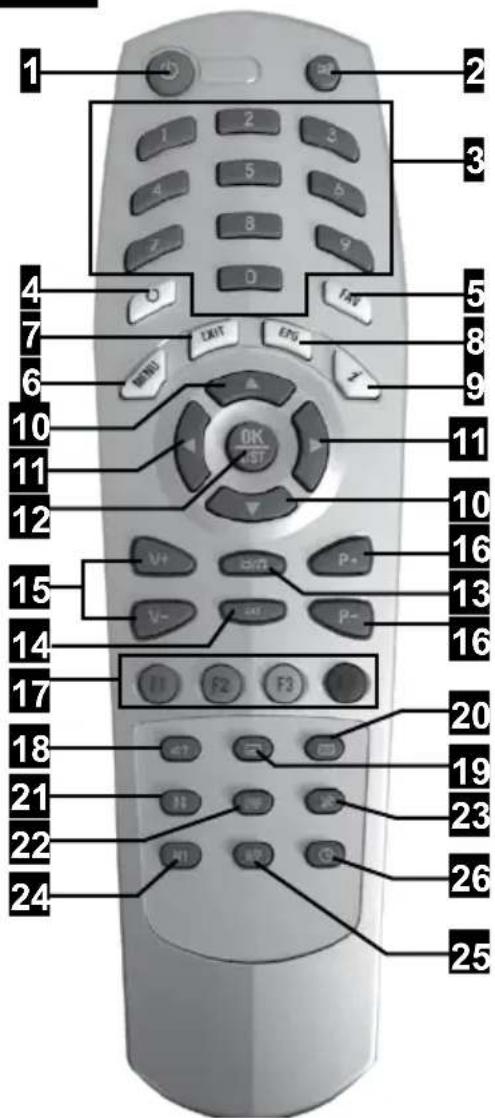

4 - Description de la télécommande

1 Permet de mettre en veille le terminal ou de l'allumer.
2 Permet de couper le son (pour répondre au téléphone par exemple).
3 Touches numériques. Enutilisation normale, permet de taper le numero de la chaîne souhaïée. Dans le mode programmation, permet de partager les valeurs numériques.
4 Permet d'aller directement à la chaînes que vous regardiez précédemment.
Pour acceder à la liste des chaînes favorites (si liste créé).
6 Permet d'entrée dans le menu principal.
Pour sortir complètement des menus.
Guide électronique des programmes. Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaine.
9 Permet d'afficher plus d'informations sur le programme en cours ou un programme mis en surbrillance dans le Guide électrique des programmes.
10 En utilisation normale, fait changer de chaine. Dans les menus, permet de passer d'une ligne à la suivante.
11 Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume.
12 Permet de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une châne), affiche la liste des chaînes.
13 Permet de passer du mode TV au mode radio et inversement.
14 Inutilisée sur ce modele.
15 Permet de régler le volume.
16 Permet de changer de chaine, au même titre que les flèches ▲ ▼.
17 Ces touches ont diverses fonctions selon le menu. Ces fonctions seront déterminées par une aide à l'écran.
18 Utilisé pour sélectionner une piste audio, un mode son.
19 Utilisé pour sélectionner les sous-titres si diffusés par l'opérateur.

20 Affiche le télétexte si diffusé.
21 Permet de figer l'image.
22 Permet d'afficher le menu de configuration RF.
23 Permet de supprimer le signal de commutation TV, par exemple pour enregistrer une chaine satellite pendant que vous regardez une autre source avec le téléviseur.
24 Permet d'afficher l'écran multichâines.
25 Permet de besoin entre PAL et NTSC. Laissez PAL.
26 Permet de lancer un minuteur pour une extinction temporisée.

5 - Utilisation simplifiée

Cette partie vous déscrit les options et menus utilisés couramment lors d'une utilisation normale. Pour une exploitation poussée de votre terminal, reportez-vous au paragraph 6 "Utilisation avancée" page 15.

A - Changer de chaine

Vous pouvez changer de chaine de trois manieres différentes :

• En appuyant sur les touches P ou P (ou sur les flèches ).
• En appuyant sur OK pour afficher la liste des chaînes, puis enCHOIsant la chaine de votrechoix avec les flèches, et finally en validant par OK.
• En tapant son número.

B - Allumer et éteindre l'appareil

Lorsque vous arrêtez de regarder la télé, il peut être tentant d'appuyer simplement sur la touche ARRET de votre télévisueur, en laissant le terminal en marche. Nous vous mettons en garde contre les deux inconveniens majorés de cette manière de faire :

• D'une part vous consommerez du courant électrique inutillement.
• D'autre part, votre terminal ne se mettra pas à jour lorsque la liste des chaînes évolue ou lorsqu'un nouveau logiciel est disponible pour votre terminal.

Veiliez donc a bien eteindre le terminal en meme temps que la tele.

A chaque allumage, le terminal va vérifier qu'il est bien à jour, ce qui va prendre quelques secondes.

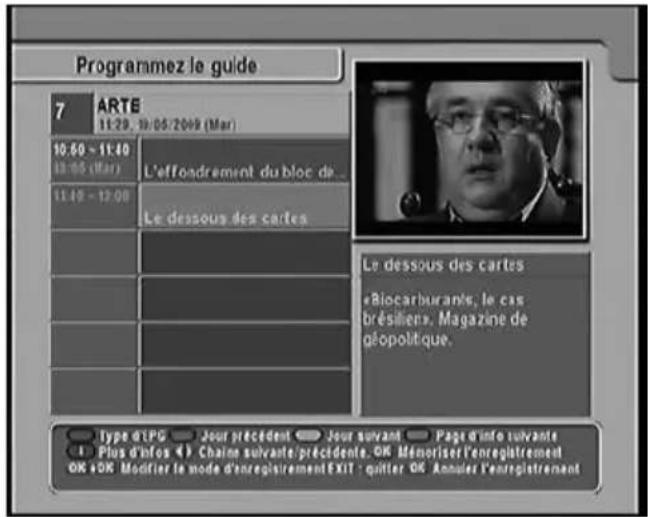

C - S'informer sur les programmes diffusés

• Vous accédez au guide des programmes en appuyant sur la touche EPG.
• Vous pouvez selectionner une autre chaîne avec les flèches
  Pour plus de détails sur une émission, appuyez sur la touche i.

D - Enregistrer une émission

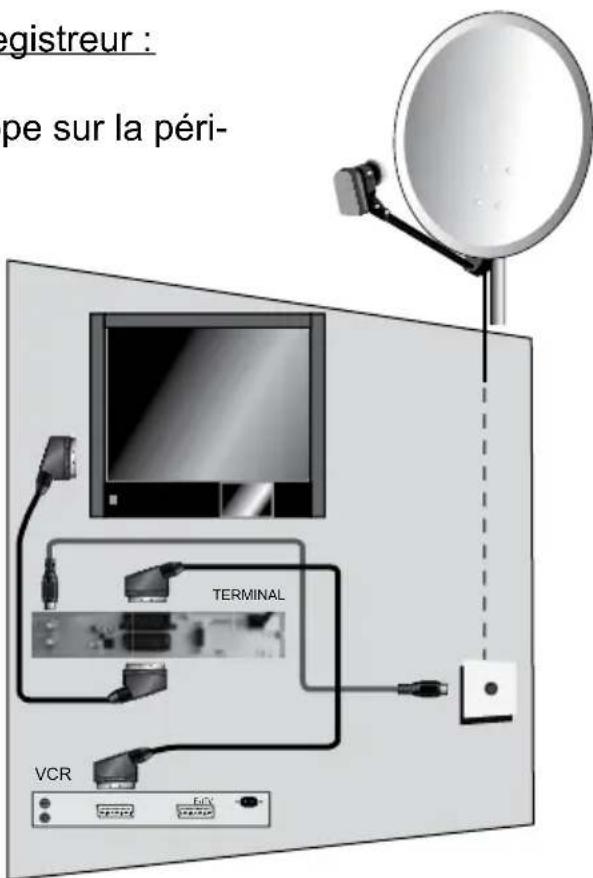

Branchement d'un magnétoscope ou enregistrure :

Connectez simplement votre magnétoscope sur la péritel VCR du terminal.

Enregistrer l'émission en cours :

Pour enregistrer une chaine, commence par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV du magnétoscope (0, AV, EXT,...).

Lire un enregistrement :

Pour dire une cassette, laissez le terminal allumé puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la

main sur le terminal. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistrateurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÂME TEMPS

Enregistrer une émission future :

• Affichez la chaîne que vous poulez enregistrer.
• Allez dans MENU / Configuration Systeme / Configuration du Timer VCR.
• Appuyez sur la touche rouge pour creer un nouvel enregistrement; la fenêtre ci-contre s'affiche.
• Les trois premières lignes affichent des données correspondantes à la chaine en cours.
  Pour un enregistrement unique, laissez Une fois sur la ligne Periodicité. Pour un enregistrement récurrent, désisissez la périodécité voulue avec les flèches.
• Sur la ligne Date,CHOisissez la date de I'émission à enregistrer avec les flèches
• Sur la ligne Heure début, tapez l'heure à laquelle l'émission démarre.
• Sur la ligne Durée, ajustez la durée requise avec les flèches .
• Descendez sur OK et validez par la touche OK pour sauvegarder et quitter.

N'OUBLIEZ PAS DE PROGRAMMER UN ALLUMAGE DIFFÉRÉ SUR VOTRE MAGNETOSCOPE OU ENREGISTREUR DVD.

E - Modifier le contrôle parental

Changer le code personnel :

• Allez dans MENU / Configuration Systeme / Contrôle parental.
• Le terminal vous demande d'entrée le Code PIN que vous avez besoin lors de la première installation, tapez les 4 chiffres de ce code.
• Descendez sur la ligne Changer le code PIN avec la flèche
• Entrez votre nouveau code PIN (different de 0000).
• Confirmez votre nouveau code PIN en le reentrant une seconde fois.
• Appuyez sur OK, puis sur EXIT pour sauvegarder et quitter.

Changer le niveau moral :

• Allez dans MENU / Configuration Systeme / Contrôle parental.
• Le terminal vous demande d'entrée le Code PIN que vous avez besoin lors de la première installation.
• Sur la ligne Niveau de moralité, ajustez l'âge limite avec les flèches « »
• Appuyez sur EXIT pour sauvegarder et quitter.
• Dorenantant, le terminal se bloquera lorsque vous irez sur une chaine qui diffuse une émission déclarée comme étant réservée à un public plus âgé que la limite que vous avez fixée.

F - Revenir aux réglages usine

• Allez dans MENU / Installation / Réglages d'usine.
• Entrer le Code PIN que vous avez besoin lors de la première installation.
• Le terminal vous demande confirmation, sachant que la réinitialisation effacera tous vos réglages. Sélectionnez Oui avec la flèche « et validez par OK.
• Sur l'écran de selection suivant, laissez Non et validez par OK.
• Patientez quelques instants, tapez une dernière fois sur OK pour confirmer l'effacement, l'appareil affiche le menu de réglage des langues, comme lors de la première installation.

6 - Utilisation avancée

A - Installer des chaînes supplémentaires

Votre terminal est principalement conçu pour le bouquet de chaînes FRANSAT. Toutefois, il vous permet d'acceder à toutes les chaînes gratuites des autres satellites tels que Astra (19°E) ou HotBird (13°E). Notez que le nombre de chaînes gratuites sur Atlantic Bird 3, autres que celles de l'offre FRANSAT est très limité (seulément trois, au moment où nous rédigèons cette notice).

• Allez dans MENU/ Installation / Recherche des chaînes.
• Sur la ligne Satellite, vous pouvez changer de satellite en tapant OK, puis en selectionnant un autre satellite. En réception multi-satellite (commutateur, moteur), vous devrez au préalable paramétrer le système comme expliqué au paragraphe suivant.
• Sur la ligne Clair/codé, appuyez sur la flèche pour sélectionner FTA seulment, afin de n'ajouter que les chaînes gratuites.
• Descendez sur la ligne Recherche... et tapez OK pour lancer la recherche.
• La recherche démarre, vous indiquant les chaînes trouvées. A la fin, tapez OK.

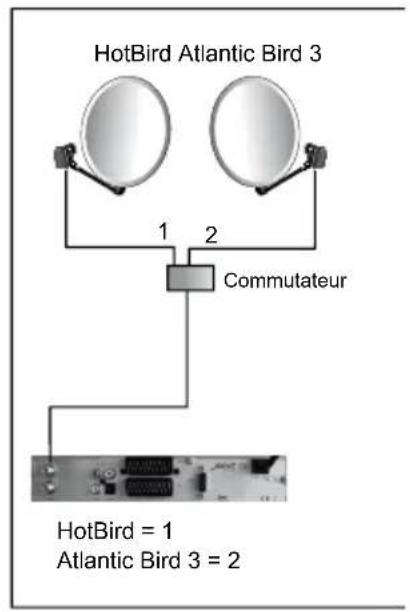

Installation avec commutateur :

• Pour chaque satellite relié à une entrée de votre commutateur, vous doivent informer le terminal du numéro de l'entrée correspondant à ce satellite.
• Par exemple, si vous avez deux paraboles, l'une sur Atlantic Bird 3, reliée à l'entrée n°2 du commutateur et l'autre, pointée vers HotBird, reliée à l'entrée n°1 du commutateur (voir schéma ci-contre), vous devez procéder comme suit :

• Allez dans MENU / Installation / Reglage de LNB.
• Sur la ligne Satellite, tapez OK pour afficher la liste des satellites.
• Sélectionnez le satellite HotBird avec les flèches ↑ ↓ puis validez par OK.
• Descendez sur la ligne DiSEqC 1.0 etCHOisissez « 1 de 4 » avec les flèches
• Remontez sur la ligne Satellite, choisissez Atlantic Bird 3.
• Descendez sur la ligne DiSEqC 1.0 etCHOIsissez « 2 de 4 » avec les flèches «

Note 1: En cas d'installation collective (immeuble), il peut être utile de demander au syndic quels sont les paramètres à régler.

Note 2: En cas de doute, n'hésitez pas à essayer différentes valeurs, vous ne risquez rien.

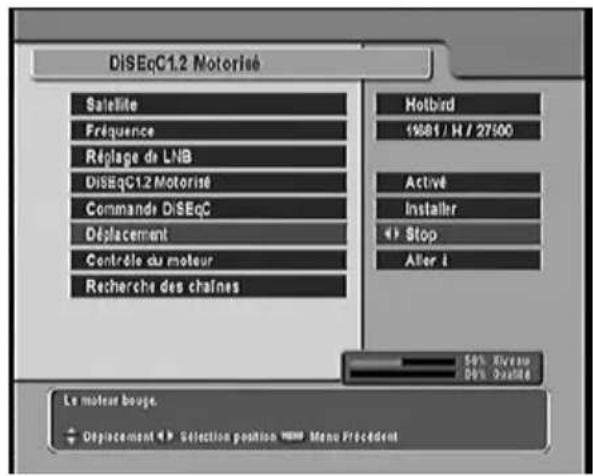

Installation motorisée

La version logicielle 1.02.01 vous permet de piloter un moteur DiSEqC 1.2 pour les 8 premiers satellites de la liste, dont les plus populaires : Atlantic Bird 3, Hot Bird et Astra 19^

Pour chaque satellite, il faut<mémoriser la position correspondante dans le moteur. Pour cela:

• Allez dans MENU / Installation / DiSEqC 1.2 Motorisé.
• Sur la ligne Satellite, tapez OK pour afficher la liste des satellites.

• Sélectionnez le satellite avec les flèches ↑▼ puis validez par OK.

• Descendez sur la ligne DiSEqC 1.2 Motorisé et sélectionnez Activé avec la flèche .

• Descendez sur la ligne Commande DiSEqC selectionnez Installer avec la flèche .
• Sur la ligne Déplacement, déplacez le moteur jusqu'à ce qui soit en face du satellite (Niveau et Qualité maximum). Un appui sur la flèche > fait partir le moteur vers l'Est (▶) ou vers

I'Ouest ( ), et un appui sur OK arrete le moteur.

• Pour affiner la position, allez sur la ligne Commande DiSEqC et selectionnez Pas à pas avec la flèche .
• Descendez sur Déplacement et ajustez la position de la parabole avec les flèches . Chaque appui fait tourner le moteur d'un pas vers l'Est ou vers l'Ouest.
• Une fois le meilleur niveau obtenu, descendez sur Contrôle du moteur, Sélectionnez Mémo avec la flèche > puis validez par OK.
• Refaites la même chose pour les autres satellites.

C - Ecouter les radios

Si vous procédez à une recherche complète sur Atlantic Bird 3 comme indiqué au paragraph préçédent, vous ajouterez également des radios.

Pour acceder aux radios, appuyez simplement sur la touche TV/Radio (13 page 11).

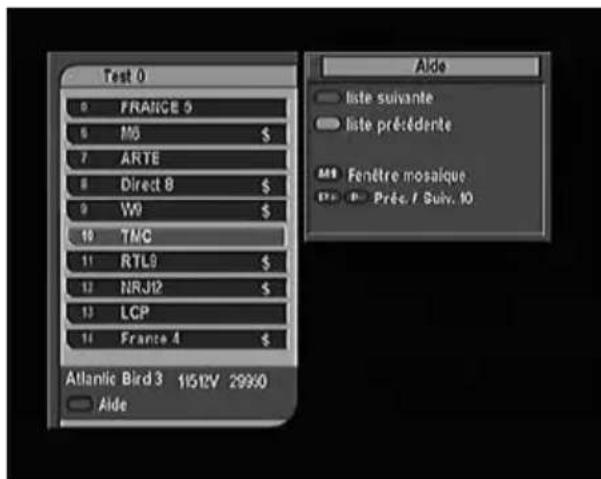

D - Gérer des listes de chaînes

La Specification « via Eutelsat » permet à l'opérateur de définir des listes de chaînes. Lors de l'installation, votre terminal Astrell compatible « via Eutelsat » vous invite donc àCHOISIR la liste de votrechoix, parmi celles diffusées par l'opérateur. Ensuite, lorsque vous appuyez sur la touche OK, le terminal affiche la listedes chaînes que vous avez choisisie.

En appuyant sur la touche verte, vous pouvez changer de liste. Il existe une liste Toutes Châines qui rassemblent toutes les châines de tous les satellites, trouvées au fil des recherches de châines.

Vous pouvez creer votre propre liste en procedant comme suit :

• Allez dans MENU / Organisation des favors.
• Sélectionnez avec les flèches une liste existante (Infos, Cinéma,...) ou créez votre propre liste en sélectionnant Nouvelle, puis en entrant un nom lettuce par dette avec le clavier.
• Appuyez sur OK, le curseur bascule dans la partie droite de l'écran qui présente toutes les chaînes.
• Sélectionnez une à une les chaînes à ajouter dans votre liste, puis en validant par OK
• Appuyez sur EXIT pour sauvegarder et quitter.

E - Régler l'image

Le MENU / Configuration système / Réglage sortie AVpermét différents réglages de l'image.

• La Sortie video est en RGB par défaut, ce qui apporte le meilleur résultat avec un cordon péritel. Si vous utilisez un apparéil spécial, vous pouvez avoir besoin de selectionner le mode YUV ou CVBS.

Le Format TV ne doit être mis sur 16:9 que si vous avez réellement un

dévelopeur 16:9, sous peine de dysfonctionnement avec certains téléviseurs 4:3. En mode 16:9, l'appareil revient automatiquement en mode 4:3 si l'émission est diffusée en 4:3, ce qui explique la présence de barres noires de part et d'autre de l'image. Si vous souhaitez déformer cette image pour qu'elle utilise toute la surface de l'écran, utiliser la télécommande de votre téléviseur.

Avec un téléviseur 4:3, vous avez lechioix entre deux modes de conversion des émissions 16:9. Dans le mode Centre étiré, l'image est zoomée pour occuper toute la surface de l'écran. Les bords gauche et droite de l'image sont donc masqués (hors de l'écran). En mode Format lecture, l'image 16:9 est affichée intégralement, donc avec des bandes noires en haut et en bas.

F - Régler le son

Votre terminal possede une sortie audio optique numérique (S/PDIF) permettant de le relier à un système Home-Cinema. Par défaut, cette sortie fournit un signal stéreo (PCM), la plupart des chaînes n'émettant qu'en stéreo.

Certaines chaînes diffusent une voie sonore au format Dolby Digital. Dans ce cas, en reliant votre terminal à votre système Home-cinema, vous pourrez profiter d'un son multicanal (5.1) si la chaîne émet dans ce format. Lorsque vous sélectionnez le mode Dolby Digital, les sorties analogiques (péritel, RCA) sont coupées, il n'y a donc plus de son sur le téléviseur.

Pour savoir si une chaîne diffuse une voie sonore Dolby Digital, appuyez sur la touche (18 page 11), une fenêtre telle que celle-ci-contre s'affiche.

Si une des langues disponible est suivie par [db], c'est que le mode Dolby Digital est disponible. Vous pouvez selectionner la ligne en question, et valider par OK.

En mode Dolby Digital, le son n'est plus régliable avec les touches VOL▼▲ mais par le réglage volume de votre Home-Cinema. Sauf, bien sur, pour les chaînes qui n'émettent qu'en stéréo, pour lesquelles la sortie S/PDIF fournit du PCM. Ces considérations techniques peuvent paraitre obscures. Ce n'est pas grave si vous ne maitrisez pas le sujet, mais prétez toute fois attention au risque important suivant!

Si vous reglez le son faiblement avec la télécommande du terminal, sur une chaine stéreo, vous devrez compenser en augmentant le volume

de votre Home-Cinema. Lorsque vous passez sur une chaine disposant d'un son Dolby Digital, le volume sonore sera maximal et provoquera un choc acoustique certain. Pensez donc à plusieurs garder le volume du terminal a maximum quand vous choisissez le mode Dolby Digital.

G - Changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi-audio. Vous avez par exemple lechioix entre la regarder en VF ou en VO. La touche 18 page 11) permet de passer d'une langue à l'autre. Attention, ce n'est pasisable qu'une langue apparait quand vous appuyez sur AUDIO que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" (eng) bien que l'anglais soit disponible uniquement sur certaines émissions.

H - Activer les sous-titres

Appuyez simplement sur la touche (19 page 11) pour activer les sous-titres. Dans certains cas, les sous-titres sont disponibles en plusieurs langues. Sélectionnez alors dans la langue de votre choix et validez par OK.

I - Explorer la carte Viaccess

Le menu Contrôle d'accès vous permet d'acceder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maitrisez pas le sujet, ces menus sont principalement destinés au SAV.

7 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception réçente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle par son fabriquant. Notez qu'avac une télécommande universelle avec apprentice passage (learning), vous pourrez copier les codes, même si le fabricant ne les a pas Entered.

8 - Installation d'une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où vous parabole n'est pas pointée vers Atlantic Bird 35^0 ou si vous avez acheté votre terminal dans un kit à installer soi- 假

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votrechoix d'installation,votrefixationdoitetre stableet verticale.

• En cas d'obstacle, respectez la règle des distances expliquée ci-contre.

• Pour l'assemblage de la parabole, reférez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pour-tour peut s'avérer coupant.

B - Éléments et outils nécessaires :

1 - Parabole 6 - Terminal numérique avec télécommande
2 - Visserie / Fixation 7 - TV PAL / SECAM
3 - Bras d'offset 8 - Cordon péritel 21 broches câblées
4-LNB universal 9-Fiches F
5 - Mât ou bras de déport 10 - Câble spécial satellite, (du cable minimum recommendé : 40mm)

Du cable TV standard ne convient pas.

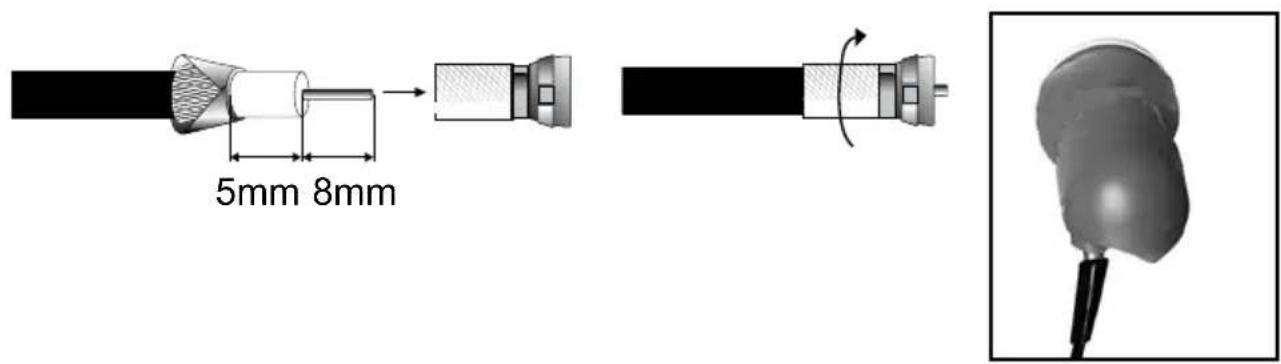

C - Montage et isolation des fiches F

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du cable coaxial.
• Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'iso1ation ou, à défaut, du gel silicone (voir photo ci-dessous).

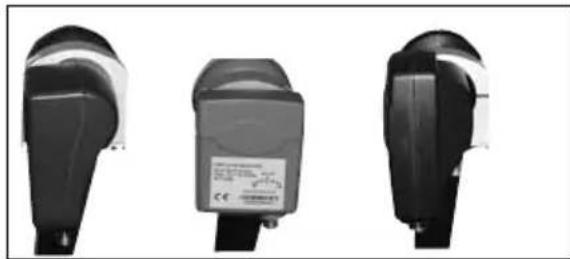

D - Montage de la tête (LNB)

Veillez à bien orienter le LNB dans son support. En général le cable doit par-

tir verticalément vers le bas. Toutefois en cas de doute consultez la notice du LNB.

• Dans tous les cas, n'enlevez jamais le capuchon de protection du cornet.
  La fiche F n'etant pas etanche, veilles à isoler correctement le LNB avec de

la pâté spéciale ou un manchon d'iso1olation. A défaut vous pouvez utiliser du gel silicone.

E - Branchements

Effectuez les branchements expliqués au paragraphe 2 page 7 et suivez l'installation jusqu'à l'étape 9 page 9.

F - Calage / orientation de la parabole

• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.
• Inclinez la parabole de 2^ vers l'arrière (environ 2 cm sur le haut de la parabole).
• Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 20 à 25 secondes tout en surveillant le téléviseur.
• Si le niveau ne monte pas, inclinez de nouveau la parabole de 2^ (cela vous fait au total 4^ ) et recommencez le même balayage.
• Procedez ainsi par pas de 2^ jusqu'à l'obtention d'un signal maximal.
• Une fois le meilleur niveau obtenu, serrez définitivement les boulons.
• Poursuivez l'installation telle qu'expliquée paragraphe 2 page 7.

Astrell
