AST404 013135 - Recepteur ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Récepteur
Fréquence de réception	Non spécifiée
Connectivité	Non spécifiée
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Réception de signaux audio/vidéo
Maintenance	Nettoyage régulier, mise à jour du firmware si disponible
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles certifiés
Informations générales	Vérifier la compatibilité avec les appareils avant l'achat

FOIRE AUX QUESTIONS - AST404 013135 ASTRELL

Comment réinitialiser le récepteur ASTRELL AST404 013135 ?

Pour réinitialiser le récepteur, débranchez l'appareil de la prise électrique, attendez 10 secondes, puis rebranchez-le tout en maintenant le bouton de réinitialisation enfoncé pendant 5 secondes.

Pourquoi mon récepteur ne trouve-t-il pas de chaînes ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également que le récepteur est en mode recherche des chaînes. Essayez de faire une recherche automatique des chaînes dans le menu des paramètres.

Comment mettre à jour le logiciel du récepteur ?

Pour mettre à jour le logiciel, accédez au menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran. Assurez-vous que le récepteur est connecté à Internet.

Le récepteur s'éteint tout seul, que faire ?

Vérifiez si le récepteur est en mode veille automatique. Si le problème persiste, essayez de le réinitialiser. Si le problème continue, contactez le service client.

Comment ajuster les paramètres d'image et de son ?

Accédez au menu des paramètres, puis sélectionnez 'Image' ou 'Son' pour ajuster les paramètres selon vos préférences. Vous pouvez modifier la résolution d'image et le volume audio.

Mon récepteur est bloqué sur un canal, que faire ?

Essayez de changer de canal à l'aide de la télécommande. Si cela ne fonctionne pas, débranchez le récepteur, attendez quelques secondes, puis rebranchez-le.

Comment connecter le récepteur à ma télévision ?

Utilisez un câble HDMI pour connecter le récepteur à votre télévision. Assurez-vous de sélectionner la bonne entrée HDMI sur votre télévision.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est bien connecté. Essayez d'utiliser une autre prise si nécessaire.

Comment changer la langue des menus ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix dans la liste proposée.

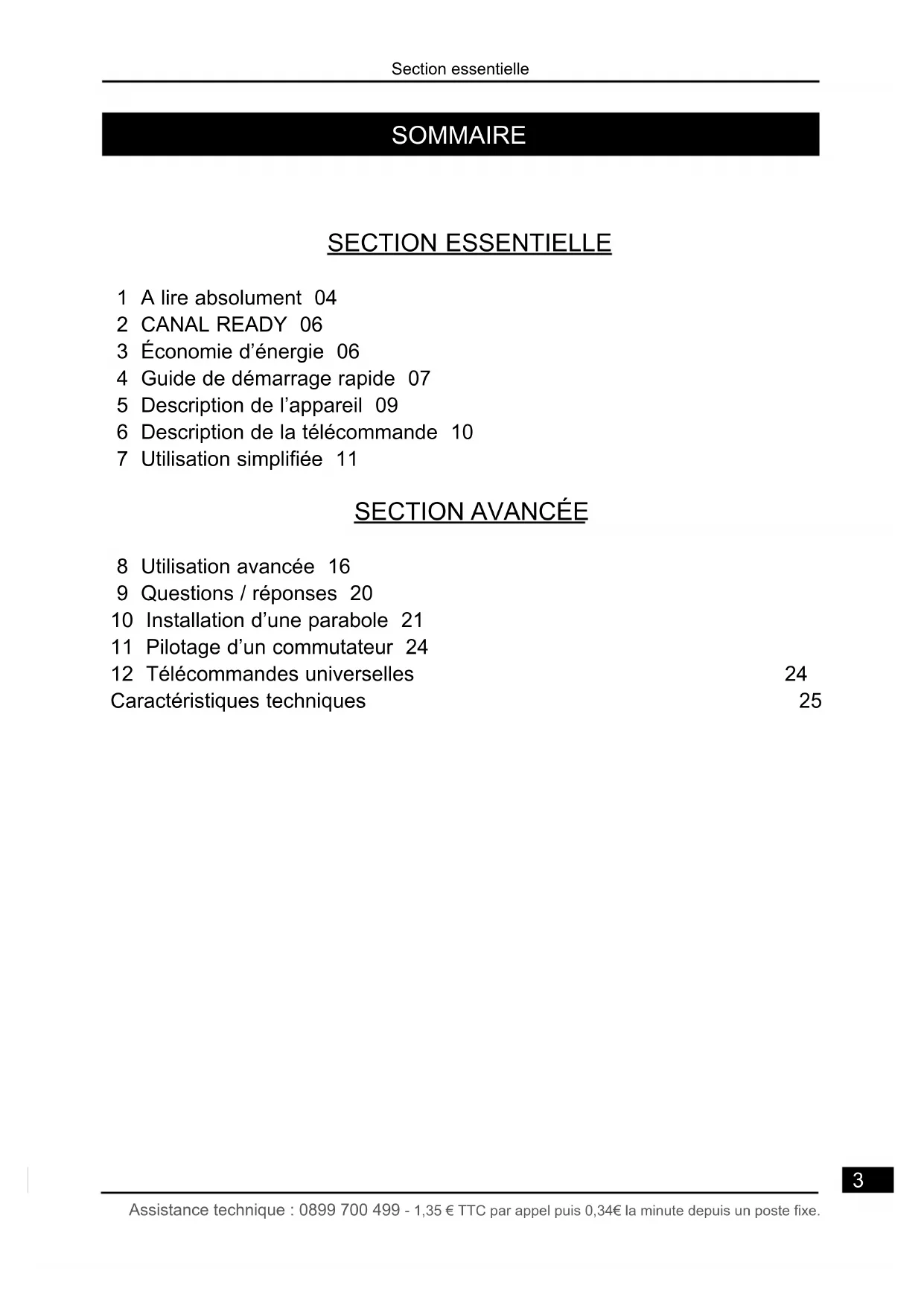

MODE D'EMPLOI AST404 013135 ASTRELL

1 A litre absolument 04
2 CANAL READY 06
3 Économie d'énergie 06
4 Guide de démarrage rapide 07
5 Description de l'appareil 09
6 Description de la télécommande 10
7 Utilisation simplifiée 11

SECTION AVANCÉE

8 Utilisation avancée 16
9 Questions / réponses 20

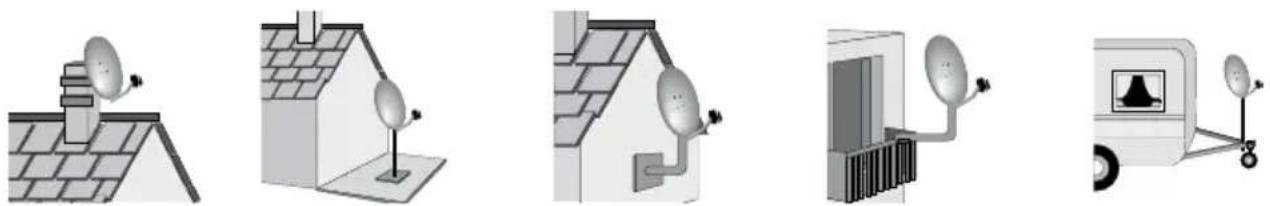

10 Installation d'une parabole 21

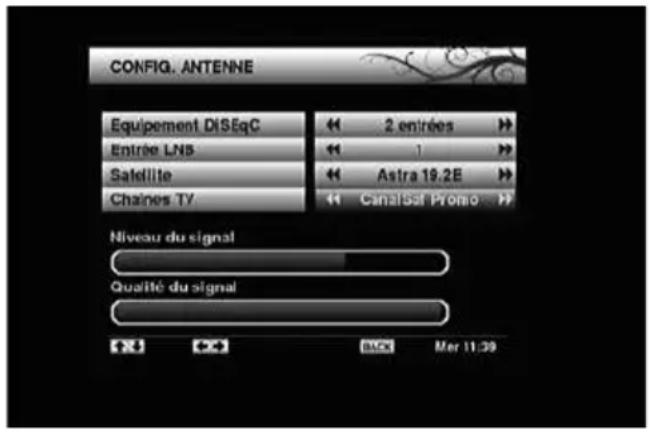

11 Pilotage d'un commutateur 24
12 Telecommandes universelles

Caracteristiques techniques

24

25

1 - A litre absolument

L'intérieur de votre terminal contient des composants fragiles ; n'ouvrez jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux apparêils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les apparêils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. A ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes hues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être place sur l'appareil. La prise d'alimentation doit demeurer aisément accessible. Le respect des directives CEM et Basse Tension est conditionné à l'utilisation de l'alimentation fournie. Débranchez l'alimentation du secteur en cas d'absence prolongée (cas d'une résidence secondaire). En cas de remplacement d'alimentation,CHOISSEZ une alimentation ayant la même tension de sortie et un courant de sortie supérieur ou égal au courant indiqué sur l'appareil

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées. Ne pas stocker les piles usagées dans un lieu où elles seraient soumises à une chaleur excessive.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction presente dans l'appareil, mais non désrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement eté occultées de ce document.

Votre terminal possede un seul tuner satellite, vous ne pouvez donc pas enregistrrer une chaîne différente de cette que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

Allez dans MENU / Reglages / Contrôle parental / ... / Niveau de moralité.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour selectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menu Contrôle parental et appuyez sur OK.
• Entre les 4 chiffres de votre code PIN (choisi lors de la première installation).

• Sélectionnez le menu Niveau de moralité et validez par OK.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur ou aux marquages des touches de la télécommande.

2 - CANAL READY

Votre terminal est labellisé CANAL READY, ce qui signifie que vous pouze l'utiliser pour acceder aux chaînes de CANAL+ évitant ainsi de devoir louver un terminal supplémentaire. Pour acceder à ces offres, vous devez contacter directement CANAL+ ou un distributeur. Une carte d'abonné vous sera remise, que vous devrez insérer en lieu et place de la carte TNTSAT livrée avec l'appareil. Ne vous débarrasssez surtout pas de votre carte TNTSAT, elle pourrait vous servir ultérieurement. Meme si vous vous abandonz à une offre payante, nous vous conseillons d'insérer régulièrement, par exemple une fois par mois, la carte TNTSAT dans le terminal, afin de renouveler les droits pour l'offre gratuite.

Lorsque vous insérez une autre carte que la carte TNTSAT, le terminal relance automatiquement une recherche de chaînes, afin de vousprésenter une numérotation de chaînes propre à l'offre en question. Vous devrez parfois confirmer votrechoix pour les chaînes régionales.

Site officiel CANAL READY: http://www.canalready.fr

Pour plus d'informations sur l'offre de service TNTSAT, rendez-vous sur le site: http://www.tnntsat.tv

Afin d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période, les clients TNTSAT sont invités à renewuver leur carte (voir les conditions de renouvellement sur le site www.tnntsat.tv)

Utilisation d'un décodeur et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

3 - Economie d'énergie

Votre terminal embarque des composants de derniere generation permettant d'afficher une consommation d'électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez demettre l'appareil en veille lorsque vous arrêtez de regarder la télé.

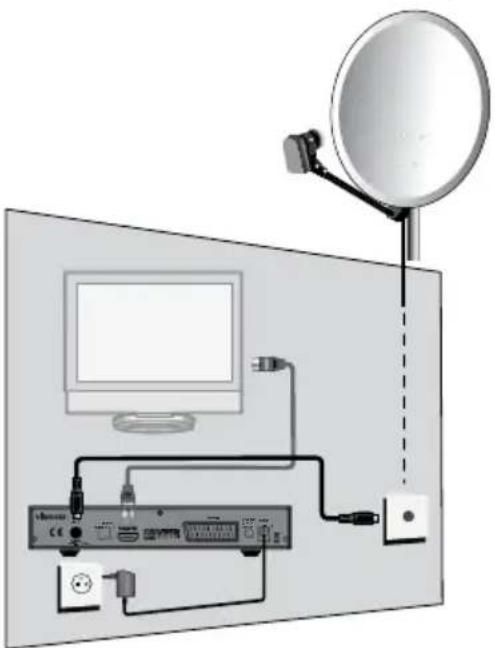

4 - Guide de démarrage rapide

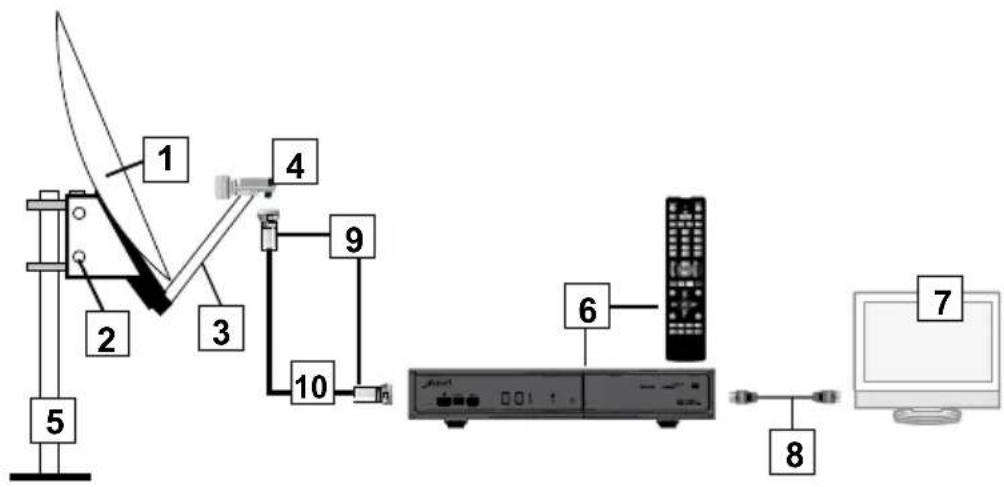

Ce guide d'installation rapide suppose que vous avez déjà une parabole pointée vers le satellite Astra (19,2^) . Si ce n'est pas le cas, lisez le paragraphe 10 page 21 relatif à l'installation d'une parabole. En cas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l'installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l'appareil comme indiqué au paragraphe 7-F page 15.

• Branchez l'arrivée de la parabole sur le connecteur d'antenne marqué ANT.
  Reliez your telleviseur a l'adaptateur grace a un cordon HDMI, allumez le telleviseur et mettez-le en mode HDMI (voir notice du telleviseur si nécessaire).
• Branche z le terminal sur le teur.
  Insérez les piles dans la mande.

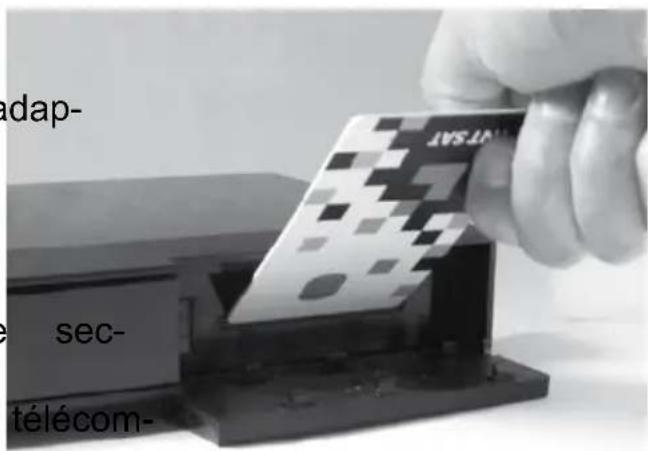

• Insérez la carte à puce lecteur, puce vers le fond, dirigeer vers le sol (voir photo).

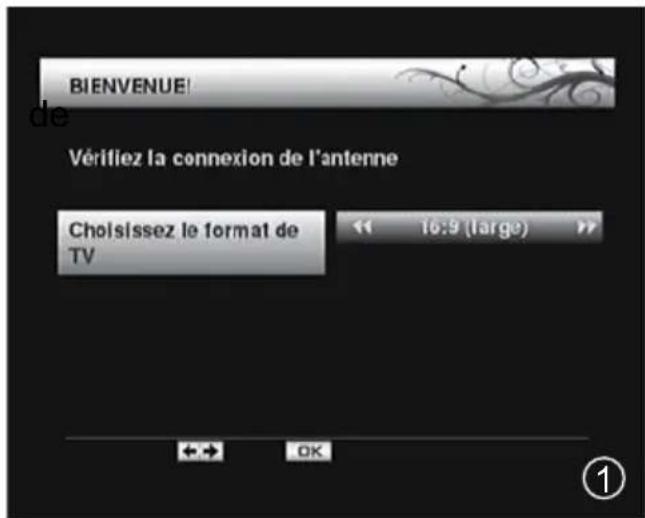

  Le téléviseur affiche l'écran bienvenue (1). Si ce n'est pas le cas, vérifie les connexions et/ou forcez le mode ajustat de votre téléviseur (AV, EXT).

En cas de problème, consultez également le paragraphe 9 point n^1 page 20.

Dans le

• Si vous avez relié le téléviseur grâce à un cordon HDMI, le format proposé par défaut est le format large 16/9^ème , validez cette proposition par OK.

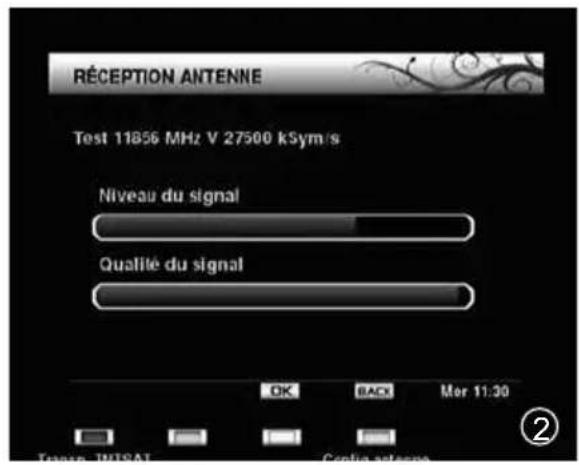

  L'écran suivant (2) vous informe sur la qualité de réception. (barre du dessous) est inférieure à un tiers, voirz le paragraphe 10 page 21

concernant le calage de la parabole. Si la qualite est supérieure a un tiers, appuyez sur OK pour lancer l'installation des chaînes.

• Patientez quelques secondes pendant la recherche.

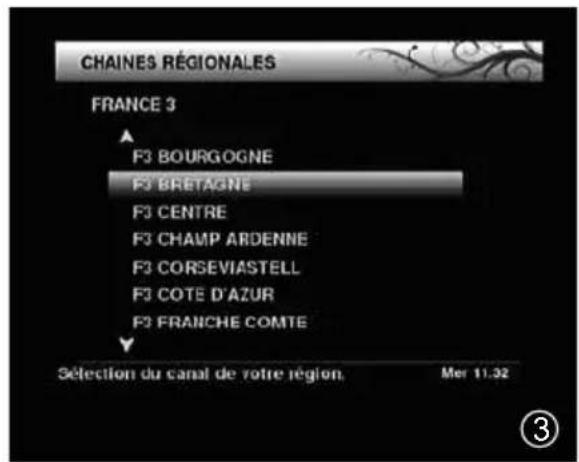

• L'écran CHAINES REGIONALES (3)
  you invite à selectionner la chaine régionale de votrechoix pour chaque chaine nationale proposant un décrochage régional (France 3 uniquement à l'heure de réduction de cette notice). Choisissez avec les flèches et validez par OK.

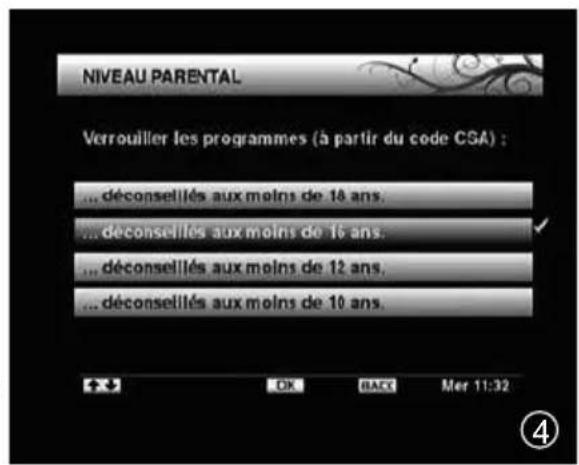

• Vous doivent maintainer besoin le niveau parental (4), ce qui provoquera la demande du code personnel (PIN) pour visualiser les programmes que le diffuseur déclare destinés à un public plus âgé que le niveau choisi. Faites votrechoix avec les flèches et validez deux fois par OK. Dans le doute, gardez le besoin proposé (-18).
  L'écran suivant (5) vous invite àCHOISIR un code personnel (PIN).Entrez ce code de votrechoix (par exemple 1234) et confirmez en l'entrant une deuxieme fois.Notez ce code précieusement, vous en aurez besoin pour acceder aux menus du terminal.
• Voitre installation est terminée, appuyez sur OK et profitez de l'offre de service TNTSAT.

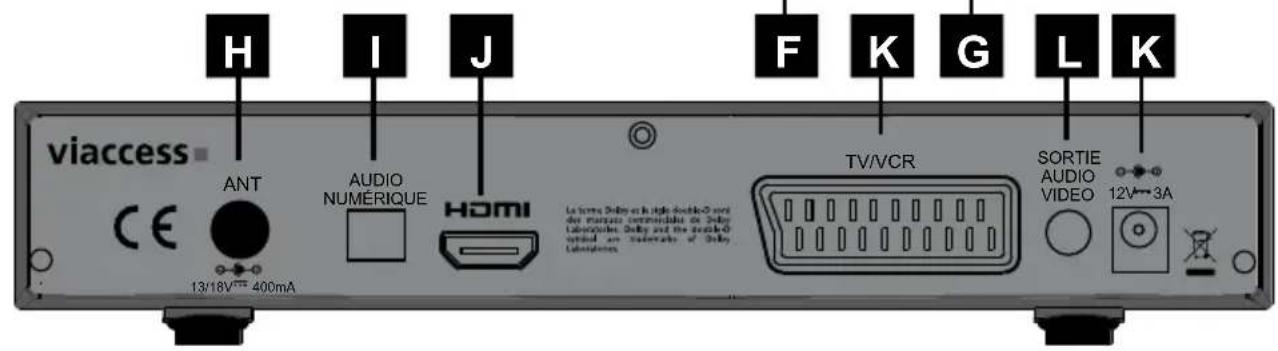

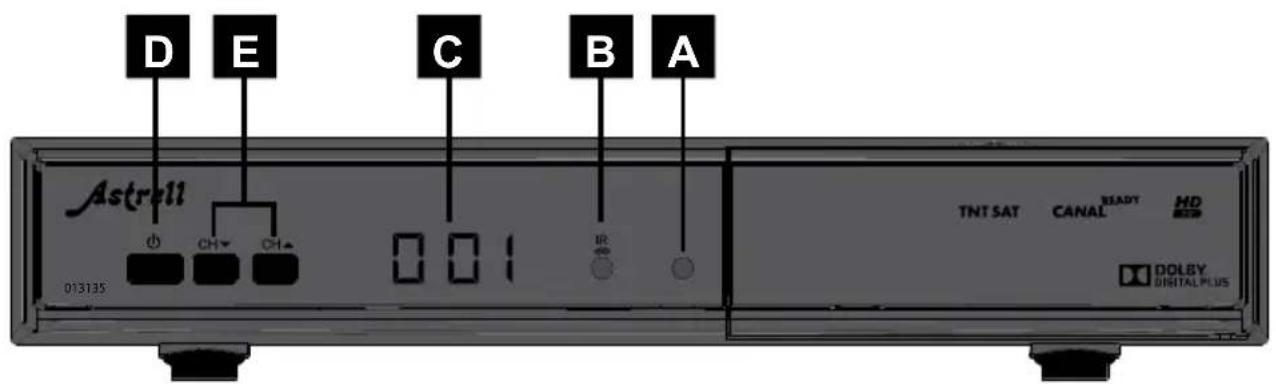

5 - Description de l'appareil

A Indicateur lumineux. Le voyant allumé vert signifie : en marche.
Levoyant allumé rouge signifie: en veille.
B Récepteur infrarouge (détecte le signal infrarouge de la télécommande).
C Afficheur numérique.
D Permet de mettre en veille le terminal ou de l'allumer.
E Touches CHCHidentiques a celles de la telecommande.
F Port USB (500 mA)
G Fente pour carte TNTSAT
H Entrée antenne satellite.
Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.
J Sortie HDMI (haute définition numérique).
K Sortie péritel TV. Pour connecter l'adaptateur au téléviseur, en cas d'écran noir avec la liaison HDMI ou pour connecter un magnétoscope/enregistreur DVD.
Sortie audio-video pour SAV uniquement.
K Entrée 12V, pour alimentation fournie ou autre alimentation 12V (minimum 3A).

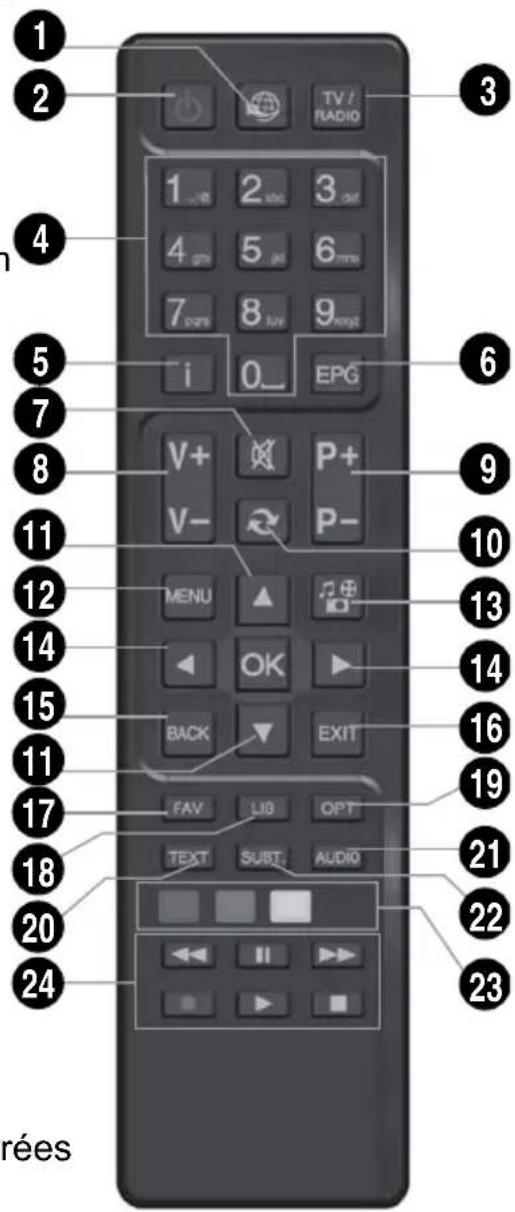

6 - Description de la télécommande

1 Inutilisé sur ce modele.
2 Permet de mettre en voille le terminal ou de l'allumer.
E Touche TV/RADIO. Permit de basculer du mode TV en mode RADIO et inversement.
4 Touches numériques. Enutilisation normale, permet de taper le numero de la chaine souhaitee. Dans le mode programmation, permit de rentrer les valeurs numériques.
6 Touche INFO. Fait apparaitre la banniere information de la chaine, comprenant, entre autre, le titre de l'émission actuelle et la prochaine.
6 Touche EPG. Permet d'acceder au guide électronique des programmes.
7 Permet de couper le son (pour répondre au téléphone par exemple).
Permet de régler le volume.
Permet de changer de chaine.
10 Touche Permet de returner à la chaine regardée précédemment.
11 En utilisation normale, fait changer de chaine. Dans les menus, permet de passer d'une ligne à la suivante. Touches utilisées comme flèches de directions, repérées également par dans le reste de cette notice.
12 Touche MENU. Permet d'entrée dans le menu principal.
13 Touche. Permet d'acceder au menu multimédia.
Dans le menu, permet de modifier les différents paramétres. En mode normal, permet de régler le volume. Touches utilisées comme flèches de directions, repérées également par « » dans le reste de cette notice.
15 Touche BACK. Permet de revenir sur la chaine precedente que vous regardiez. Permet de revenir une page en arrêté dans les menus.
16 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sorting complètement des menus.
17 Touche FAV. Pour passer en mode de chaînes favorites.
18 Touche LIB. Permet d'acceder à la liste des enregistrements
19 Touche OPT. Inutilisé sur ce modele.
20 Touche TEXT. Permet d'acceder aux sous-titres et telétexte (si diffusé).

21 Touche AUDIO. Pour acceder aux différentes composantes audio diffusées. Attention, des pistes audio multi-lingue sont proposées en permanence, mais ne sont réellement diffusées qu'occasionnellement.
22 Sous titrage
23 Touches de couleurs. Utilisées dans certains menus, ou pour naviguer dans le magazine télétexte.
24 Touches PVR. Pour utiliser l'enregistreur numérique Enregistrement ( ) Pause ( II) STOP ( ■ ) Avance rapide ou retard rapide (

7 - Utilisation simplifiée

Cette partie vous déscrit les options et menus utilisés couramment lors d'une utilisation normale. Pour une exploitation poussée de votre terminal, reportez-vous au paragraph 8 page 16 Utilisation avancée.

A - Changer de chaine

Vous pouvez changer de chaine de quatre manieres différentes :

• En appuyant sur les touches P+ ou P- .
• En appuyant sur OK pour afficher la liste des chaînes, puis enCHOISSSANT LA CHAINE de votrechoix avec les flèches, et finallyenvalidant par OK.
• En tapant son número.
• A partir du Guide des Programmes, voir paragraphe 7-C page 12.

B - Allumer et éteindre l'appareil

Lorsque vous arrêtez de regarder la télé, il peut être tentant d'appuyer simplement sur la touche ARRET de votre télévisueur, en laissant le terminal en marche. En faisant cela, vous consommerez plus de courant que nécessaire. Afin de parer à tout oubli, le terminal se met en veille au bout de 4 heures sans action de votre part. Si, pour une quelconque raison, vous avez besoin de laisser le terminal allumé plus de 4 heures, sans action sur la télécommande, vous doivent désactiver la mise en veille automatique dans le menu Réglages / Préférences utilisateur.

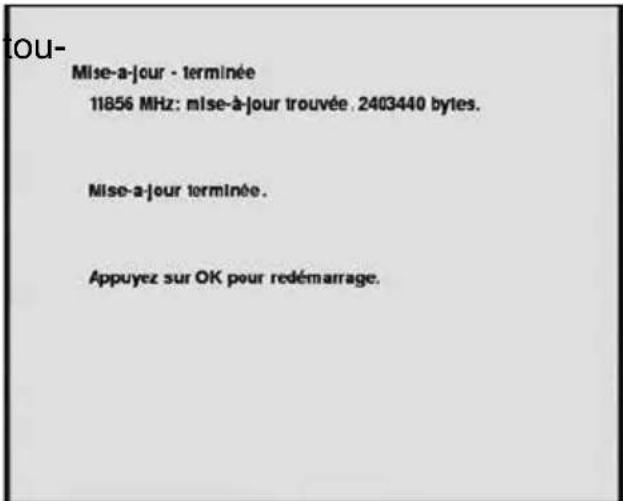

A chaque allumage, le terminal va vérifier qu'il est bien à jour, ce qui va prendre quelques secondes.

C - S'informer sur les programmes diffusés

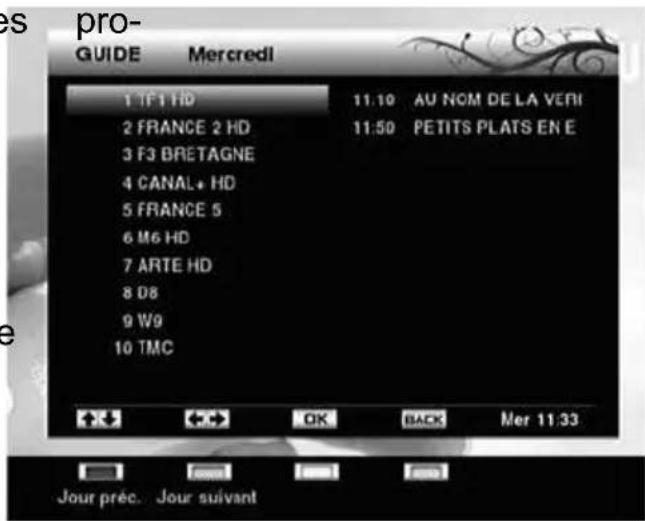

• Vous accédez au guide des grames en appuyant sur la touche EPG ou par MENU / Guide.

La fenêtre en haut à droite indique le nom de l'émission en cours, et la prochaine, pour la chaîne selec-tionnée.

• Vous pouvez selectionner une autre chaîne avec les flèches ▲ ▼.

Pour plus de détails sur une émission, appuyez sur la flèche « pour sélectionner le titre de l'émission qui vous interesse puis appuyez su

D - Enregistrer une émission

Votre terminal est conçu pour enregistrer sur un disque dur branché sur le port USB situé en façade. Lorsque vous branchez un disque, ou après chaque allumage lorsque le disque reste branché en permanence, une message USB CONNECTE apparaît. Le disque est prét pour la lecture ou l'enregistrement dés la disparition de ce message.

NOTE1: L'utilisation de clés USB, n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toute fois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garantie.

NOTE 2 : Certains disques externes 2,5" auto-alimentés sont livrés avec un cordon «en Y» composé de deux connecteurs USB à une extrémité. Ces disques consommment généralement plus de 500mA, et peuvent dysfonctionner si vous ne branchez qu'un seul connecteur USB sur le terminal. Dans ce cas, il faut vous procurer une alimentation USB supplémentaire (de type chargeur secteur) et un cable USB mâle / fémelle.

Pour l'enregistrement et la lecture, vous utiliserez principalement les touches PLAY/PAUSE II), STOP (■) et REC (●).

Enregistrer l'émission en cours :

Appuyez simplement sur la touche REC (●), l'appareil démarre un enregistrement pendant un temps indiqué à l'écran, qui correspond au temps restant de l'émission en cours, grâce à une analyse des données transmise par la chaine via le guides des programmes.

ATTENTION: Les données transmises par la chaine peuvent être imprecises, ce qui peut conduire à un arrêt précocce de l'enregistrement. C'est particulièrement le cas des retransmissions sportives. Si vous pouze être certain de ne pas rater la fin de l'émission, nous vous conseillons de régler manuellement le temps d'enregistrement, en prénant une marge ajustate. Pour cela il vous suffit d'appuyer plusieurs fois sur la touche REC (●), chaque appui augmentant la durée d'enregistrement de 30 puis 60 minutes. La durée maximale d'un enregistrement est de 8 heures.

Arreter un enregistrement en cours :

En appuyant sur la touche STOP, un message d'alerte apparait. Appuyez a nouveau sur STOP pour confirmer que vous foulez réellement arrêté l'enregistrement. Appuyez sur EXIT si vous avez appuyé sur STOP par mégarde. A l'usage, quand vous serez certain de pouvoir arrêté l'enregistrement en cours, vous procéderez simplement à un double appui sur la touche STOP.

Relire un enregistrement :

Allez dans MENU / Gestionnaire d'enregistrements pour afficher la liste des enregistrements. Sélectionnez avec la flèche « l'enregistrement que vous pouze dire, puis appuyez sur OK. Si c'est la première fois que vous regardez cet enregistrement, la lecture commence immédiatement.

Si vous avez déjà regardé partiellement cet enregistrement, l'appareil vous demande si vous souhaitez repreneure la lecture là où vous l'aviez arrêtée, ou si vous souhaitez relire cet enregistrement à partir du début.

Par défaut, le nom d'un enregistrement est celui de l'émission en cours. Vous pouvez le modifier en appuyant sur la touche TXT, puis en utilisant la touche ROUGE pour effacer un caractère, ou le pave numérique à la manière d'un téléphone portable pour entrer les caractère un à un.

Dans le gestionnaire d'enregistements, la liste est classée par défaut du plus récent au plus ancien. En appuyant sur la touche BLEUE, vous avez la possibilité de changer l'ordre (alphabétique, par chaine,...)

Mettre le direct en pause :

Lorsqu'un disque dur est connecté à l'arrière de l'appareil, vous avec la possibilité à tout moment demettre une émission en pause, simplement en appuyant sur la touche PLAY/PAUSE II). Pour reprendre I'émission, appuyez a nouveau sur la touche PLAY/PAUSE.

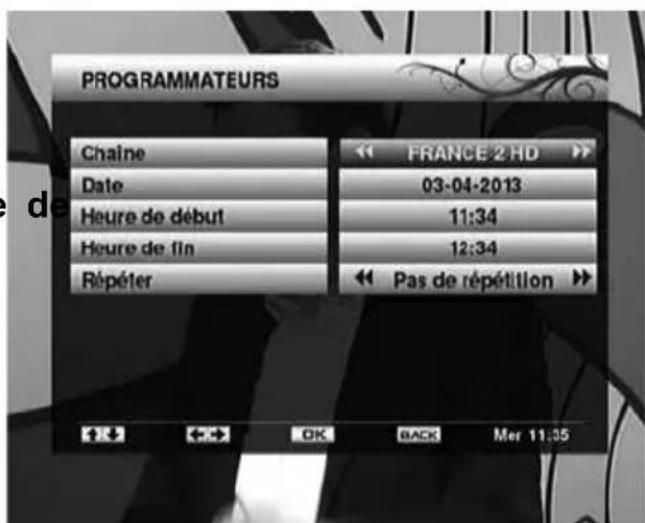

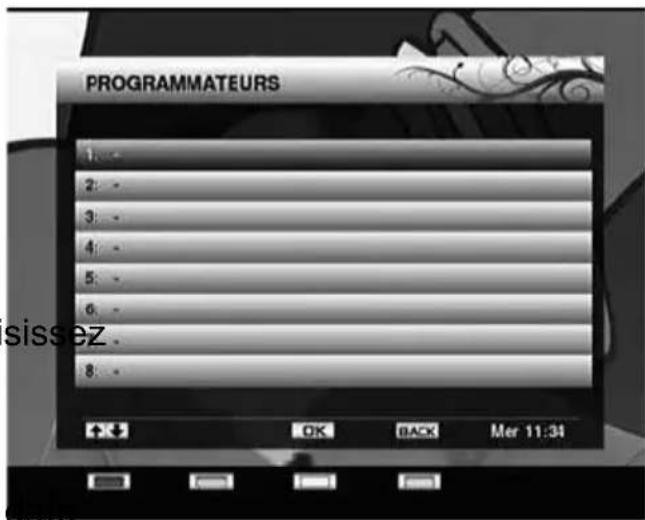

Enregister une émission future :

Vous pouvez programmer un allumage differé de votre terminal grâce à la touche TIMER.

• Choisissez un timer libre (par défaut le premier) et validez par OK.

• Sur la première ligne, choi la chaine à enregistrer avec les flèche « » puis appuyez sur « pour passer à la ligne suivante.

• Sur la ligne Date, entrez la de l'émission à enregistrer avec les touches numériques puis appuyez sur ↓ pour passer à la ligne suivante.

• Remplissez les lignes Heure début et Heure de fin en fonction de l'émission à enregistrer, puis validez par OK. Une ligne s'ajoute à la liste des enregistements différés. En cas d'erreur de saisie, descendez sur la ligne à modifier avec la flèche et appuyez sur la touche ROUGE.

• Appuyez sur la touche EXIT pour sortir du menu.

N'OUBLIEZ PAS DE VÉRIFIER QUE L'ESPACE LIBRE SUR LE SUPPORT D'ENREGISTREMENT EST SUFFISANT (AU MOINS 3GB/h).

L'exploitation de la technologie Viaccess impose une restriction fondamentale ; vous ne pouvez relire un enregistrement qu'avac le terminal ayant servi à réaliser cet enregistrement. Vous ne pouvez pas, par exemple, le relire sur un ordinateur ni même sur un autre terminal TNTSAT, même si c'est également un ASTRELL 013135. Cette restriction prend tout son sens dans le cas d'un échange SAV suite à une panne, par exemple. Si vous souhaitez garder à long terme un enregistrement qui vous tient à cœur, nous vous conseillons de transférer vos enregistrentes sur un équipement externe (magnétoscope ou graveur DVD, par exemple) via la prise péritel.

E - Modifier le contrôle parental

Changer le code personnel :

• Allez dans MENU / Réglages / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Modifier PIN.
• Sur la ligne Ancien PIN, entrez à nouveau votre code actuel.
• Sur la ligne Nouveau PIN, entreprises nouvelle code et confirmez-le sur la ligne Confirmer PIN.
• Appuyez 4 fois sur EXIT pour sortir des menus.

Changer le niveau moral :

• Allez dans MENU / Réglages / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Niveau de moralité puis appuyez sur OK.
• Sélectionnez le nouveau réglage avec les flèches et validez par OK.
• Appuyez 4 fois sur EXIT pour sortir des menus.

Bloquer des chaînes :

Le mode de contrôle parental principal de votre terminal repose sur l'utilisation d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plusieurs chaînes, quel que soit le niveau moral de l'émission en cours. Ceci est particulièrement utile si vous installez des chaînes supplémentaires du satellite Astra, alors que certaines n'indiquent pas de niveau moral, tout en diffusant des contenus réservés à un public averti.

• Allez dans MENU / Réglages / Contrôle parental
• Entrez votre code PIN actuel à 4 chiffres puis OK.
• Sélectionnez Verrouiller/déverrouiller les chaînes.
• Sélectionnez la chaine à bloquer avec les flèches et validez par OK.
  -若您 pouvez selectionner de la sorte autant de chaînes que vous voulez.
• Appuyez 4 fois sur EXIT pour sortir des menus.

F - Revenir aux réglages usine :

En cas de problème inexpliqué dans le fonctionnement de l'appareil, la première chose a faire est de revenir aux réglages usine.

Allez dans MENU / Reglages / Maintenance.
- Entrez votre code PIN à 4 chiffres puis OK.
- Sélectionnez Réinitialisation et validez par OK.
- Confirmez en selectionnant Oui avec la flèche et validez par OK.

Patientez, le terminal va redémarrer comme neuf.

8 - Utilisation avancée

A - Installer des chaînes supplémentaires

Viete terminal est principalement conqu pour l'offre de service TNTSAT. Toutefois, il vous permit d'acceder à toutes les chaînes gratuites. Si vous étés en appartement, et que votre installation permet de receivevoir le satellite Hot Bird, vous pouvez vous reférer au paragraphe 11 page 24 relatif au paramétrage d'un commutateur; il n'est pas possible d'ajouter des chaînes payantes, même lorsqu'elles sont cryptées en Viaccess.

Nous attirons votre attention sur le fait qu'un grand nombre de chaînes étrangères diffusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protéger vos enfants de contenus nuisibles à leur épanouissement, il est impératif d'activer le blocage par chaire, tel que décrit au paragraph 7-E page 15.

Allez dans MENU / Reglages / Recherche des chaînes.
- Entrez votre code PIN à 4 chiffres puis OK.
- Sélectionnez Recherche Complète des chaînes et validez par OK.
- Patientez quelques minutes.
- Les nouvelles chaînes sont ajoutées à partir du numéro 1000.

B - Ecouter les radios

Si vous procédez à une recherche complète sur Astra comme indiqué au paragraphe précédent, vous ajouterez également des radios.

Pour acceder aux radios, appuyez simplement sur la touche TV/R. Si vous utilisez une télécommande universelle qui ne possède pas cette touche, vous pouvez également y acceder dans MENU / Liste deschains.

C - Changer la chaine régionale

Allez dans MENU / Reglages / Recherche des chaînes.
- Entrez votre code PIN à 4 chiffres puis OK.
- Sélectionnez Châines régionales et validez par OK.
- Sélectionnez le décrochage régional youlu à l'aide des flèches puis validez par OK.

D - Gérer la liste de favorsis

Vous pouvez创建工作 une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète sur Astra, ce qui vous apporte des centaines de chaînes supplémentaires, dont la plupart ne vous interresseront pas.

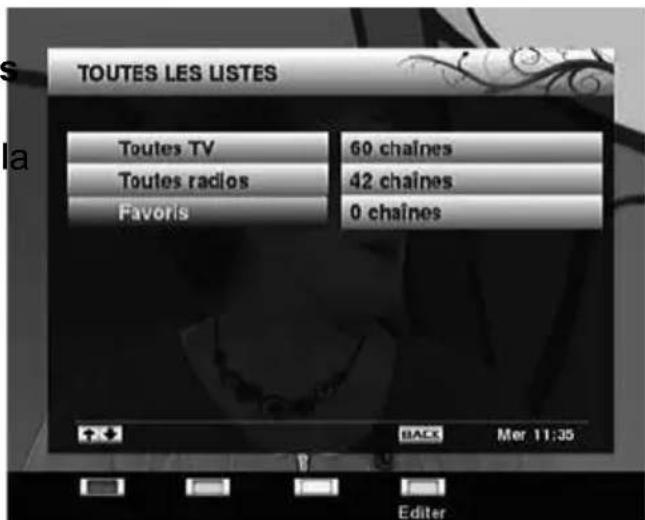

Créer une liste de chaînes favorites :

• Allez dans MENU /liste des chaînes.

• Descendez sur Favoris avec la flèche .

• Appuyez sur la touche EDIT pour afficher le menu d'edition de la liste. La liste de toutes les chaînes apparaît à gauche. Vous pouvez changer cette liste avec les touches ROUGE et VERTE, et afficher par exemple toutes les radios.

• Sélectionnez une à une avec les flèches les chaînes à ajouter à la liste de Favoris, en validant par OK à chaque fois.
• Lorsque votre sélection est terminée, appuyez 3 fois sur EXIT pour quitter tous les menus.

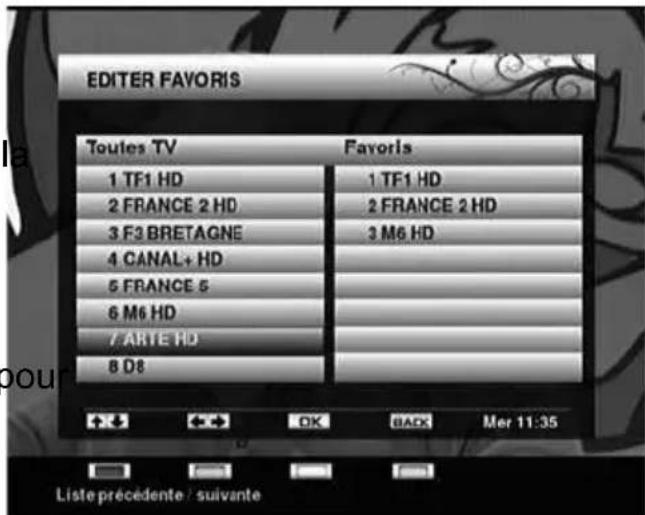

Modifier une liste de chaînes favorites :

• Allez dans MENU /isme des chaînes.

• Descendez sur Favoris avec l'odore

• Appuyez sur la touche EDIT pour afficher le menu d'edition de la liste.

• Appuyez sur la flèche > déplacer le curseur dans la liste de droite.

Pour supprimer une chaine, selectionnez-la avec les flèches

• Pour déplacer une chaine, Sélectionnez-là avec les flèches puis appuyez sur OK, déplacez-la à l'endroit où vous voulez et appuyez à nouveau sur OK.

Passer en mode Favoris :

Appuyez simplement sur la touche LIST pour passer en mode Favoris. Les touches CH + / CH -permettent de passer d'une chaine à la suivante, au sein du groupe de Favoris. En appuyant sur la touche OK, vous faites apparaitre la liste de Favoris.

Sortir du mode Favoris :

Allez dans MENU /liste des chaînes.
- Remontez sur la première ligne avec la flèche .
- Validez par OK.

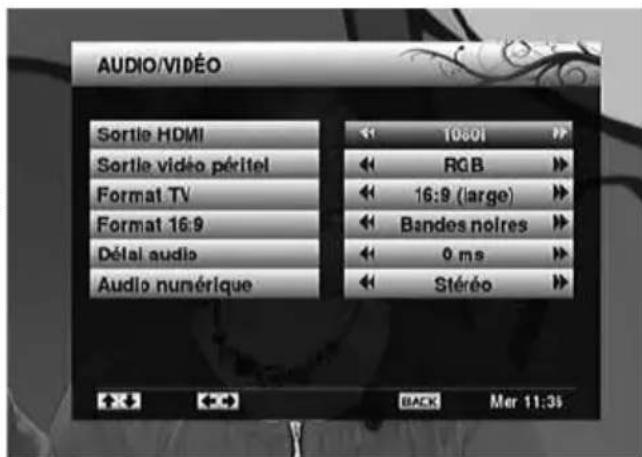

E - Régler l'image

Le MENU / Réglages / Réglage audio/vidéo permet différents réglages de l'image.

Le Format TV est celui que vous aze selectionné lors de l'installation. Ne choisissez jamais 16:9 si vous aze un écran 4:3.

Le Format 16:9 vous permet deCHOISIR comment les images 4:3 seront affichees sur votre téléviseur 16:9.En mode Bandes noires, une bande noire s'affiche a gauche et a droite de l'imagpe pour fournir une image

non déformée. En mode Zoom, l'image sera zoomée pour occuper tout l'écran, avec la perte des parties droite et.gauche de l'image. Utilisez le mode Automatique si votre téléviseur est capable de compresser lui-même en mode LetterBox (assez rare).

• Le Mode video est en PAL par défaut, ce qui fonctionne sur l'immense majorité des téléviseurs. Dans certains cas rares, notamment avec les derniers téléviseurs, il peut être utile de régler ce paramètre en SECAM.

F - Mise à jour

Votre terminal est équipé d'une technologie permettant une mise à jour par l'antenne.

Si cela s'avere utile ou nécessaire, nous procederons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite Astra. A chaque allumage, l'appareil vérifie s'il y a lieu demettre à jour la liste des chaînes ou le logiciel.

Si un nouveau logiciel est disponible, vous verrez apparaitre une page de mise à jour, vous invitant à continuer.

• Appuyez simplement sur la che OK de la télécommande puis patientez.
• A l'issue de la mise à jour, l'écran de droite apparait, confirmant que le terminal a bien été mis à jour.
  Appuyez sur OK pour redémarrer.

G - Régler le son

Votre terminal possede une sortie audio numérique (S/PDIF) permettant de le relier à un système Home-Cinema. Par défaut, cette sortie fournit un signal stéreo (PCM), la plupart des chaînes n'émettant qu'en stéreo.

Si vous reglez le paramètre Audio Numérique dans le MENU / Reglages / Réglage audio/vidéo sur Dolby Digital, la sortie S/PDIF fournira un son Dolby Digital des que la chaine en cours propose un tel son, c'est le cas, par exemple, en permanence, de NRJ12.

En mode Dolby Digital, le son n'est plus régliable avec les touches VOL mais par le réglage volume de votre Home-Cinema.

H - Changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi-audio. Vous avez par exemple lechioix entre la regarder en VF ou en VO. La touche AUDIO permet de passer d'une langue à l'autre. Attention, ce n'est pasisable qu'une langue apparait quand vous appuyez sur AUDIO que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l'anglais soit disponible uniquement sur certaines émissions.

I - Activer les sous-titres

Appuyez simplement sur la touche S-T pour activer les sous-titres. Dans certains cas, les sous-titres sont disponibles en plusieurs langues. Appuyez alors plusieurs fois sur S-T pour balayer les langues disponibles. Un signe (HH) à la fin de la langue repère un sous-titrage pour sourds et malentendants.

Pour désactiver les sous-titres, appuyez sur S-T jusqu'à ce que Arrét apparaisse.

J - Explorer la carte Viaccess

Le menu Lecteur Viaccess vous permet d'acceder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maitrisez pas le sujet, ces menus sont principalement destiné au SAV. Sachez simplement que votre carte est verrouillée avec un code secret (0000) qui est disjoint du code PIN que vousCHOISISSEZ lors de l'installation du terminal.

9 - Questions / réponses

• J'ai un problème d'image ou de son sur la sortie HDMI.

Connectez le téléviseur à l'adaptateur par un cordon péritel, afin d'acceder aux menus. Allez dans MENU / Réglages / Réglages audio/vidéo et essayer les différentes possibilités de résolution offertes.

• Pourquoi l'écran reste noir?

La châne que vous foulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une châne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal.

• Remplacez les piles par des piles neuves.

• Veillez à vous éloigner au moins d'un métre de l'appareil.

10 - Installation d'une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où votre parabole n'est pas pointée vers Astra 19^ , ou si vous avez acheté votre terminal dans un kit à installer soi-même.

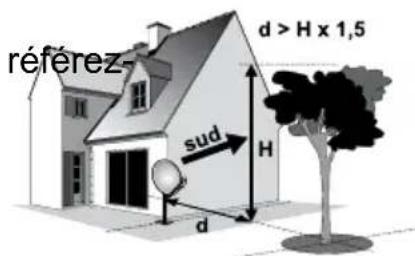

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votrechoix d'installation,voire fixation doit etre stable et verticale.

• En cas d'obstacle, respectez la règle des distances expliquée ci-contre.

Pour l'assemblage de la parabole, vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s'avérer coupant.

B - Éléments et outils nécessaires :

1 - Parabole

2 - Visserie / Fixation

3 - Bras d'offset

4 - LNB universal

5 - Mât oubras de déport

6 - Terminal numérique avec telécommande

7 - TV PAL / SECAM

8 - Cordon HDMI

9 - Fiches F

10 - Cable special satellite, (du cable minimum recommendé : 6,8mm)

Du cable TV standard ne convient pas.

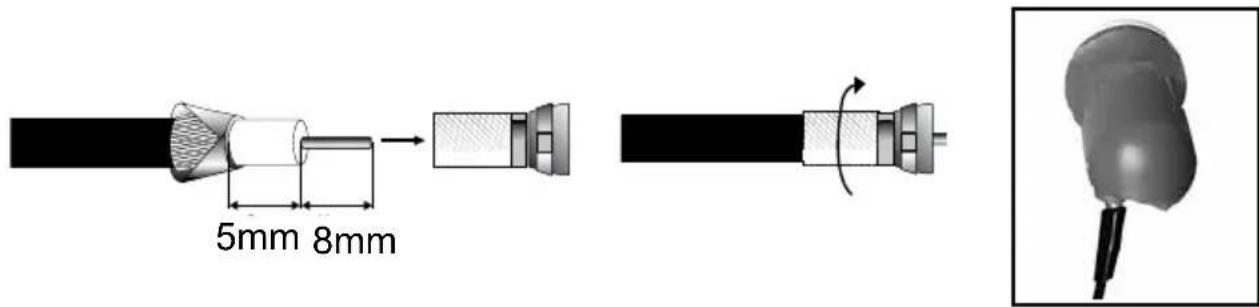

C - Montage et isolation des fiches F

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du cable coaxial.
  Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'iso1ation ou, à défaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

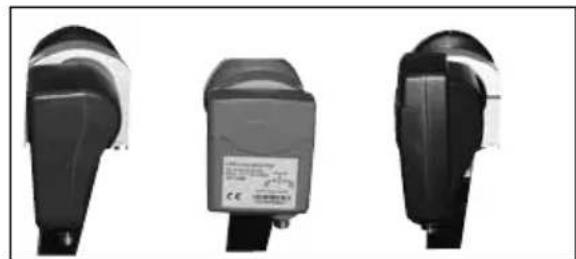

D - Montage de la tête (LNB)

Votre kit peut contenir différents types de LNB.

• Dans tous les cas, n'enlevez jamais le capuchon de protection du cornet.
  La fiche F n'etant pas etanche, veillez à isoler correctement le LNB avec de la pate spéciale ou un manchon d'iso1ation. A défaut vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie Astrell.

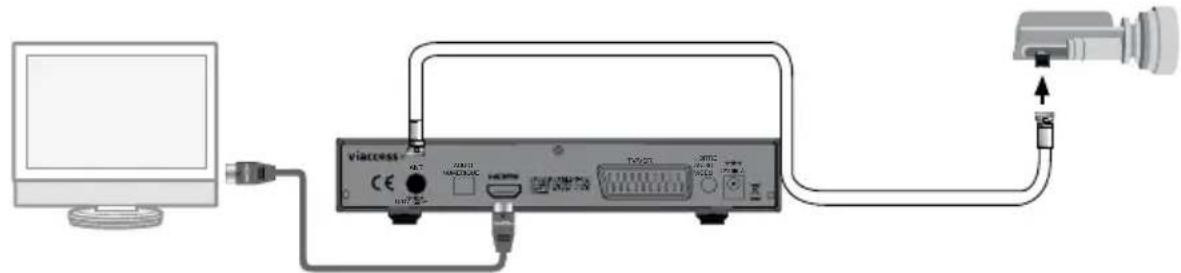

E - Branchements

Effectuez les branchements expliqués au paragraphe 4 page 7 et suivez l'installation jusqu'àu deuxieme écran vous indiquant le niveau du signal (2 page 8).

F - Calage / orientation de la parabole

• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.

• Inclinez la parabole de 2^ vers l'arrière (environ 2 cm sur le haut de la parabole).

• Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers laamera en 30 à 40 secondes tout en surveillant le téléviseur.

• Si le niveau ne monte pas, inclinez de nouveau la parabole de 2^ (cela vous fait au total 4^ ) et recommencez le même balayage.

• Procedez ainsi par pas de 2^ jusqu'à l'obtention d'un signal maximal.

• Serrez les écrous en veillant à ne pas dégrader le signal p asymétrique.

• Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur) de manière à encore optimiser la qualité de réception.

• Appuyez sur OK pour poursuivre l'installation. Si vous étés correctement calé sur Astra, le terminal va vous demander de désirir la région pour France 3. Poursuivez l'installation comme indiqué page 7 de la notice, et serrez les écrous de l'antenne en veillant à ne pas la décaler.

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'Astra.

Une barre de qualité qui monte ne signifie donc pas nécessairement que vous étés sur Astra. Dans ce cas, quand vous lancez l'installation, le terminal va vous afficher un message «Transpondeur principal non trouvez. Recherche complète en cours». Le plus simple est d'éteindre le terminal avec la touche MARCHÉ/ARRÊT pendant la recherche de chaînes, puis de recommencer.

Si vous laissiez la recherche aller au bout, poursuivez l'installation, avec une liste de chaînes vide ou erronée, puis réinitialisez l'appareil comme indiqué au paragraphe 7F page 15.

11 - Pilotage d'un commutateur

Votre terminal est prevu pour capter le satellite Astra. Dans certains immeubles, le réseau de distribution satellite est tel qu'il faut déclarer la presence d'un commutateur DiSEqC. Lorsque c'est le cas, allez dans MENU / Reglages / Recherche des chaînes / code PIN / Reglages de l'antenne.

Sur la première ligne Commutateur DiSEqC, appuyez sur la flèche pour sélectionner 2 entrées, l'écran est tel que l'image ci-contre :

Si vous installation fournit Astra sur l'entrée 1, vous verrez le niveau et la qualite de reception monter. Dans le cas contraire, selectionnez Hot Bird pour l'entrée 1, montez sur la ligne Entree LNB pour selectionner 2 et mettez Astra sur la ligne satellite.

Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble.

Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DiSEqC 1.0 à 2 ou 4 entrées, ou un LNB monobloc Astra/Hot bird.

12 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que Astrell ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommendé de contacter le fabricant de la télécommande universelle.

CARACTERISTIQUES TECHNIQUES

Caracteristiques du tuner :

Plage de fréquences 950MHz - 2150MHz

Niveau d'entrée -65 dBm à -25 dBm

Entree IEC 60169-24

Impedance d'entree 75 ± 5%

Niveau de protection contre les surtensions 6kV

Agilité en fréquence autour de la fréquence nominale ± 10 MHz

Temps d'acquisition du signal 140 ms max

AFC ±2MHz

Coefficient de réflexion 10 dB

Caracteristiques de l'alimentation LNB :

Courant max LNB 350 mA

Tension de polarisation verticale de 12.5 V à 14 V

Tension de polarisation horizontal de 17 V à 19 V

Rapport cyclique 50% ± 5%

Fréquence de tonalité 22 kHz

Amplitude

Temps de montée 10 s± 5 s

Caracteristiques de la démodulation DVB-S2 :

Constellation

0.65V + 0.25V / - 0.10V

Roll Off

QPSK / 8PSK (CCM)

Pilot

0.20, 0.25, 0.35

Débit de symboles

Gestion des pilotes

FEC 2/3, 3/4, 3/5, 5/6, 8/9, 9/10

10~30 MS/s

Longueur paquet

64,8 kb

Caracteristiques du decodage MPEG :

Format du paquet de transport

MPEG-2 ISO/IEC 13818

Modes de compression Video gérés

(Specification du Transport Stream)

Modes de compression Audio gérés

MPEG-2 MP@ML

Fréquences d'échantillonnage

MPEG-2 MP@HL

Résolution video SD 720x576i

MPEG-4 MP@L3

Résolution video HD

MPEG-4 HP@L4

Consummation :

MPEG-1 Layer I, MPEG-1 Layer II

En fonctionnement

Dolby Digital, Dolby Digital Plus

En veille

de 32kHz 44,1 kHz et 48 kHz

Port USB:

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

GARANTIE

Tous les éléments de votre pack dédié à l'offre de service TNTSAT (terminal, carte, télécommande, alimentation secteur) sont garantis un an pieces et main d'oeuvre.

En cas de panne, contactez votre revendeur.

Dans la mesure du possible, ne séparez pas le terminal de la carte qui vous a été fournie lors de l'achat.

Pour que la garantie soit valable, conservez une photocopie de la facture ou du ticket de caisse

Réf. du matériel : Terminal satellite Numérique (013135)

Date d'achat:

N° de série :

ASTRELL

BP1 Tauxigny 37310

[e-mail]

Fabrique hors Union Européenne

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces apparéils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Astrell
