MODE D'EMPLOI VNT 200 VISIONIC

VNT 200

Référence document :

NV_800200_0911

Pour une installation correcte et rapide de votre récepteur, nous insistons sur l'utilisation de cette notice.

Recommandations de sécurité 4

Introduction générale 6

Sites d’émission de la TNT en France 7

Contenu 9

Commandes et connecteurs 10

Branchements 11 à 13

Télécommande 14 et 15

Installation rapide 16 et 17

Utilisation quotidienne 18 à 22

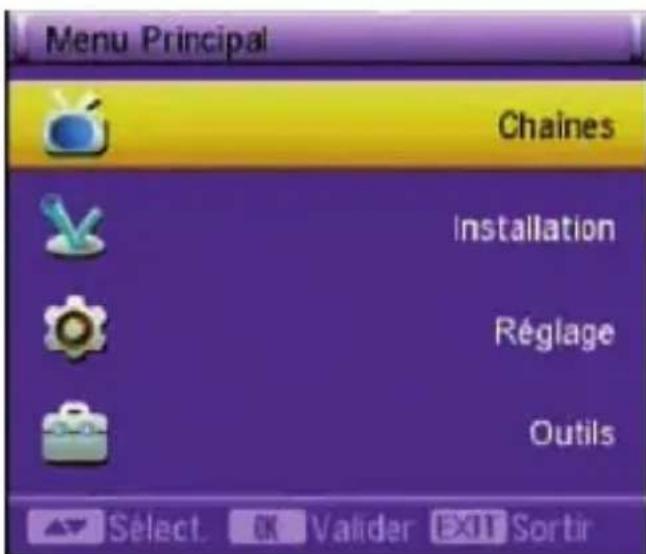

Menu principal. 23

Menu Chaînes 24

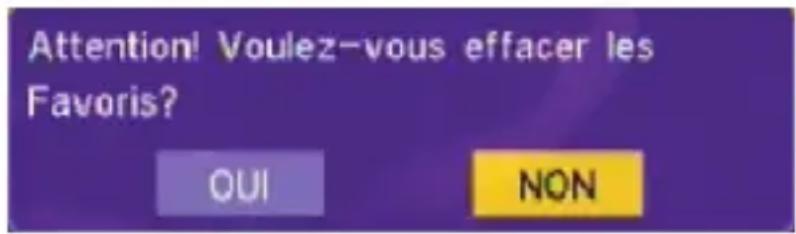

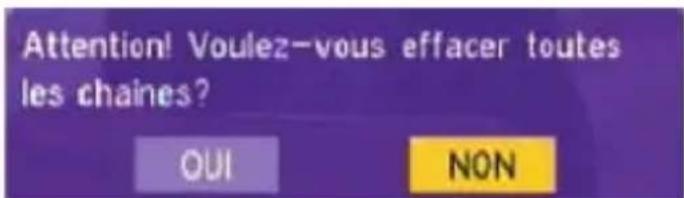

1 - Liste des programmes 24 2 - Effacer favoris 27 3 - Effacer toutes les chaînes 28 4 - Renommer les groupes 28

Menu installation 30

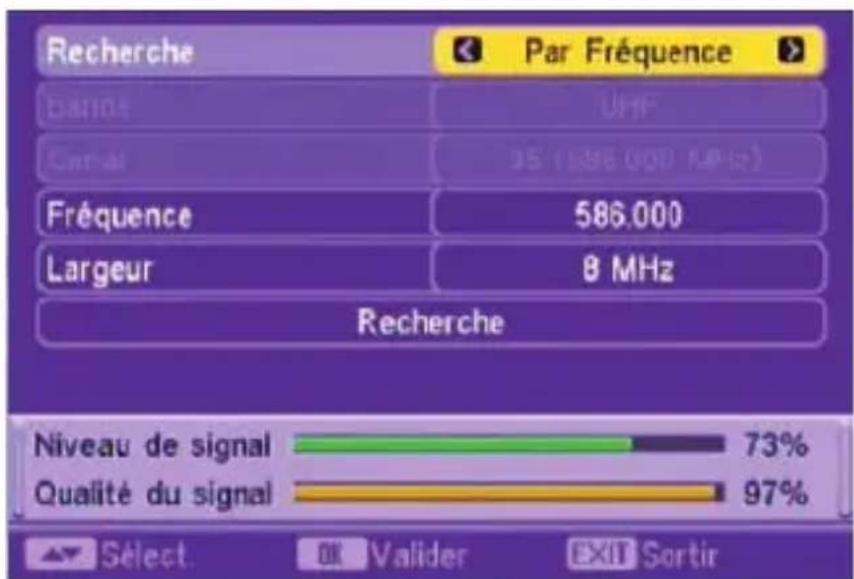

1 - Recherche automatique 30 2 - Recherche manuelle 31 à 33 3 - Réglages Tuner 33

Menu réglages 34

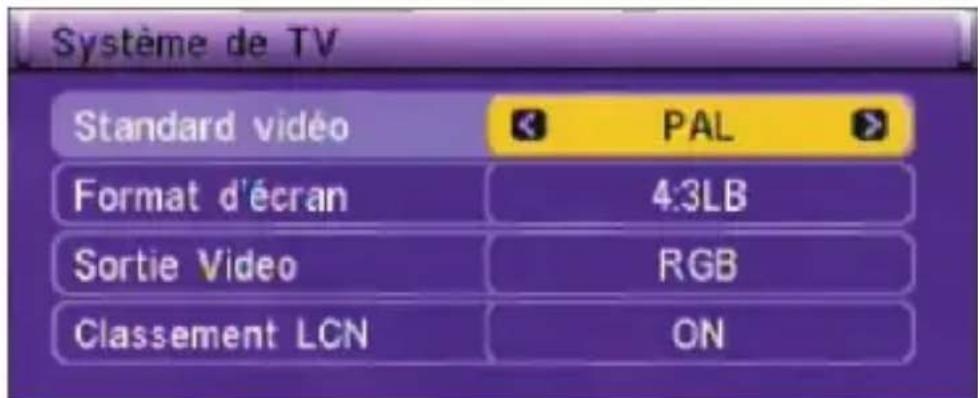

1- Langue 34 2 - Système TV 34 3 - Heure et date 35 4 - Programmation (Timer) 37 5 - Configuration OSD 39 6 - Contrôle parental 39 7 - Veille automatique 40

Menu outils 41

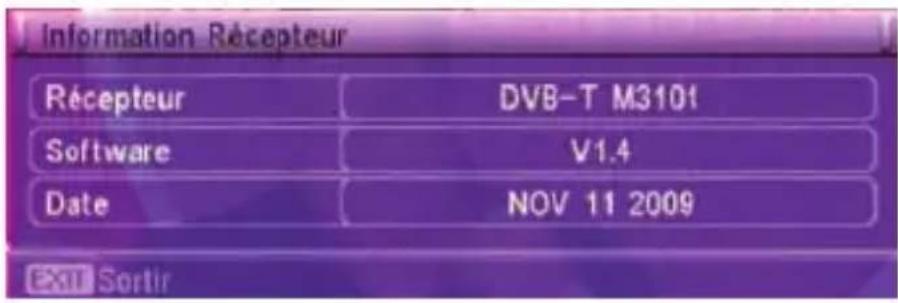

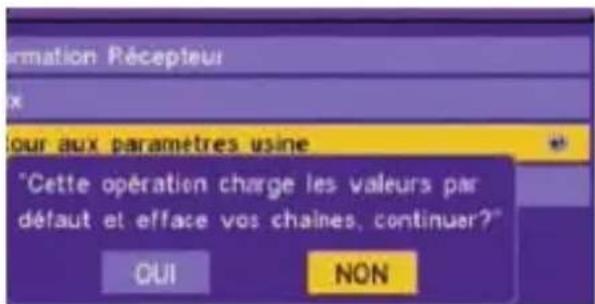

1 - Informations récepteur 41 2 - Retour aux paramètres usine 41

En cas de problèmes 42

Caractéristiques techniques 43

Pour votre sécurité, prière de lire et d'appliquer toutes les règles de sécurité avant d'utiliser votre appareil.

Installation

Avertissement: Suivre attentivement toutes les indications données sur l'appareil et dans cette notice.

Eau et humidité: Ne pas utiliser, ni installer cet appareil près de l'eau pour éviter tout choc électrique, dommage corporel ou endommager le récepteur.

Ventilation: Les ouvertures du boîtier sont faites pour l'aération de l'appareil. Ne pas couvrir l'appareil (couverture... ou toute autre surface qui empêcherait une bonne ventilation).

Chaleur: Ne pas installer le récepteur près d'une source de chaleur telle un radiateur ou autre.

Support: Ne pas poser cet appareil sur une surface instable.

Entretien et utilisation

Protection du cordon secteur: Le cordon doit être placé de telle manière qu'il ne puisse être ni écrasé, ni abîmé.

Surcharge: Ne pas surcharger les prises de courant et prolongateurs, cela peut provoquer un incendie ou un choc électrique.

Entretien: Débrancher le récepteur de la prise de courant avant de le nettoyer. Ne pas utiliser de liquide ou d'aerosols. Un chiffon humide conviendra parfaitement.

Cas de non-utilisation: Débrancher le récepteur en cas d'orage. Débrancher le cordon en prenant la fiche, ne jamais tirer sur le cordon lui-même.

Mise à la terre : Parce qu’une antenne extérieure est reliée au récepteur, il faut assurer une protection contre les surtensions et les charges statiques par une mise à la terre.

Maintenance: Ne pas essayer de dépanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des chocs électriques.

Recyclage: Dans le but de réduire au maximum l'élimination des déchets électriques et électroniques, ne pas jeter cet appareil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage.

Introduction générale

Nous vous remercions d'avoir acheté ce récepteur terrestre numérique et espérons que vous en serez totalement satisfait.

Cet appareil est un récepteur DVB-T (numérique terrestre). Pour votre confort, ce mode de réception numérique vous permet d'obtenir une réception de très bonne qualité supprimant ainsi tous les défauts rencontrés avec l'analogue (écho, lignes dans l'image, parasites etc...). Ce manuel vous aidera à apprendre les fonctions de base comme l'installation rapide, l'utilisation du guide des programmes, la remise à zéro, la sélection des chaînes et encore beaucoup d'autres fonctions du récepteur.

Toutes ces fonctions peuvent être exécutées depuis la télécommande. Ergonomique, celle-ci est conçue pour accéder facilement aux différents réglages ainsi qu'aux chaînes.

Ce récepteur est conçu pour une utilisation pratique et vous pouvez rechercher ou mettre à jour les chaînes quand vous le désirez. Sachez que si vous avez fait une mauvaise manipulation, ce récepteur peut être ré-initialisé et reprendre des réglages d'usine qu'il avait lorsque vous l'avez déballé.

DPT	ZONE R1 R2 R3 R4 R5 R6
01	GEX 55 45 39 61 58
02	HIRSON 62 59 60 57 63 35
02	VILLERS COTTERETS 36V 31V 60V 34V 45V 42V
03	MONTLUCON 39 54 37 53 34 65
05	GAP 57 25 51 22 54 28
06	CANNES 23 26 34 53 48 42
06	MENTON 47 31 44 41 67 63
06	NICE	38 31 34 49 48 42
07	AUBENAS	38 35 40 43 54 46
07	PRIVAS	44 49 50 41 30 33
08	MEZIERES	32 47 24 22 27 35
09	PAMIERS 32 23 44 41 45 40
10	TROYES 25 22 41 36 26 28
11	CARCASSONNE	65 31 59 57 62 60
13	MARSEILLE	62 59 28 25 22 30
14	CAEN	26 34 49 23 29 58
14	CAEN 2	31 30 32 33 50 58
15	AURILLAC	42 34 37 39 50 45
17	LA ROCHELLE	53 59 62 54 50 56
18	BOURGES	35 24 63 27 60 32
19	BRIVE LA GAILLARDE	28 41 38 51 44 47
19	USSEL	49 41 52 55 44 47
20	AJACCIO 29 26 42 38 59 53
20	BASTIA	23 40 34 45 37 29
21	DIJON 25 50 63 66 32 28
23	GUERET 34 31 37 55 66 32
24	BERGERAC	33 42 45 39 22 30
25	BESANCON	35 48 58 51 60 63
25	MONTBELIARD	29V 55V 43V 58V			32V
26	VALENCE	52 49 50 55 30 33
27	EVREUX 52 38 43 46 37 40
28	CHARTRES	41 38 49 31 37 56
29	BREST	30 22 25 28 28 26
30	ALES	31 59 63 41 54 37
30	ALES 2	40 59 57 41 54 46
30	NIMES	63 59 51 41 54 46
31	PIC DU MIDI	54 48 50 22 26 36
31	TOULOUSE (Est)	56 49 52 51 55 53
33	ARCACHON	23 37 46 31 34 30
33	BORDEAUX	23 59 62 44 41 30
33	BORDEAUX 2 23 26 22 32 36 30
34	MONTPELLIER	49 55 51 52 54 37
35	RENNES 35 46 43 40 37 32
36	ARGENTON SUR CREUSE	39 45 63 36 60 42
37	TOURS	34 38 63 48 37 51
38	GRENOBLE	37 21 24 31 27 34
38	VOIRON 32 21 24 31 27 34
39	CHAMPAGNOLE	58 50 63 37			32 28
42	ROANNE 21 60 63 37 24 27
42	SAINT ETIENNE	50 23 39 54 29 26
43	LE PUY EN VELAY	45 42 51 48 54 26
44	NANTES	28 44 62 25 27 24
45	ORLEANS	46 38 63 48 40 51
47	AGEN	49 42 45 51 52 55
48	MENDE	27 21 24 48 32 38
49	ANGERS 51 40 56 43 48 46
50	CHERBOURG 63 34 49 53 57 32
51	REIMS	32 31 37 34 45 42
52	CHAUMONT	34 42 61 40 45 64
53	LAVAL 59 38 56 61 37 62
54	LONGWY	33 56 50 22 25 69
54	NANCY	27 47 61 58 24 65
55	BAR LE DUC	49 47 41 44 45 52
55	VERDUN 33 25 50 22 69
56	LORIENT 31 35 64 33 61 32
56	VANNES	57 46 64 49 61 59
57	FORBACH	33 56 61 54 36
57	METZ	33 56 61 58 36
57	SARREBOURG	41 47 61 54 51
59	LILLE	36	29 32 30	33 35
59	MAUBEUGE	44	47 26 41	31 35
59	VALENCIENNES	52	59 26 36	31 35
59	DUNKERQUE	44	48 32 30	31 35
61	ALENCON	39	65 49 31	37 58
62	BOULOGNE SUR MER	44	28 51 41	65 35
62	BOUVIGNY	23	48 26 30	31 35
63	CLERMONT FERRAND	50	31 37 53	34 32
64	BAYONNE	65	42 51 49	62 57
66	PERPIGNAN	23	21 24 26	27 39
67	STRASBOURG	48	47 61 22	69 51
68	MULHOUSE	53	55 54 37	66 65
69	LYON	56	36 21 54	27 24
69	MONT PILAT	45	36 39 54	42 47
71	AUTUN	47	39 63 66	52 68
71	LE CREUSOT	58	39 24 61	36 64
71	MACON	53	50 39 37	32 47
72	LE MANS	26	23 22 31	37 36
73	CHAMBERY	62	48 51 54	59 47
73	MONTMELIAN	62	21 25 63	59 22
74	ANNECY	45	22 25 42	67 28
74	CLUSES	35	23 39 26	29
74	MONT SALEVE	48	45 39 64	58
74	SAINT-GINGOLPH	63	45 39 61	41 58
75	PARIS (Tour Eiffel)	35	21 27 24	29 32
76	DIEPPE	57	42 45 39	60 63
76	LE HAVRE	48	42 57 63	54 58
76	NEUFCHATEL EN BRAY 55 52 27 24	37 58
76	ROUEN	29	21 27 24	37 32
77	MEAUX	55	63 64 60	45 42
78	MANTES LA JOLIE	48	38 43 46	51 40
79	NIORT	37	59 62 54	27 24
79	PARTHENAY	57	59 62 54	48 36
80	ABBEVILLE	29	25 33 39	37 58
80	AMIENS 36 50 43 46 53 40
81	ALBI 53 56 49 37 55 34
83	HYERES	23	26 32 45	63 29
83	SAINT RAPHAEL	23	26 34 53	48 42
83	TOULON	55	47 50 49	53 52
84	AVIGNON	43	59 51		41 54 46
86	POITIERS	50	59 62 53	56 61
87	LIMOGES	65	59 62 37	34 46
88	EPINAL	56	62 59 37	49 64
88	VITTEL	56	58 61 37	45 64
89	AUXERRE	64	61 33 30	58 32
89	SENS	59	61 62 48	58 54
90	BELFORT	29V	55 V 43V	37V		26V
91	VILLEBON (Paris sud)	35		56 60 63 51 57
94	CHENNEVIERES (Paris est)	35	54 60 63	51 57
95	SANNOIS (Paris nord)	35	54 60 63	51 57

Villers-Cotterets, Montbéliard et Belfort = polarisation verticale

Répartition des services par multiplexe et signalisation DVB :

R1: France 2, France 3, France 5, ARTE, LCP, Chaîne locale ou France 3 bis

R2: Direct 8, BFM TV, iTELE, Virgin 17, Gulli, France 4. R3: (Canal+ (HD), Canal+ Cinéma, Canal+ Sport, Planète, Canal J, TPS Star). R4: M6, W9, NT1, Arte HD (Paris Première). R5: TF1 HD, France 2 HD, M6 HD. R6: TF1, NRJ12, TMC, (Temp, LCI, Eurosport, TF6).

Dès l'ouverture de la boîte, vérifie le contenu de celle-ci:

Récepteur TNT

Télécommande

Manuel d'utilisation

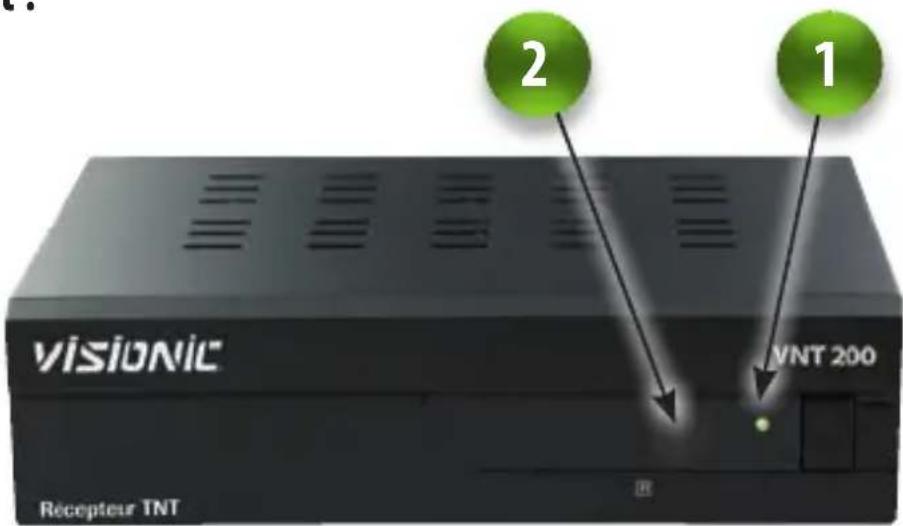

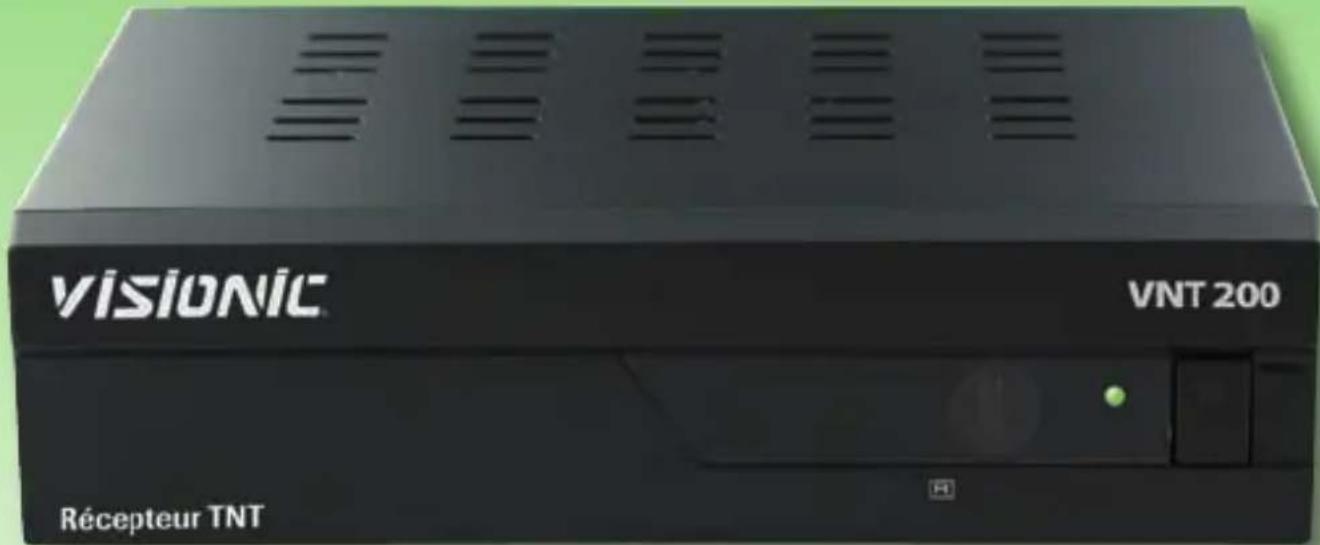

Face avant :

1- Voyant d'alimentation (vert : allumé, rouge : en veille) 2 - Capteur infrarouge (reçoit les signaux de la télécommande)

Face arrière :

1- Entrée du signal terrestre 2- Sortie du signal terrestre (pour un second téléviseur, un récepteur...) 3- Connecteur péritel 4- Cordon d'alimentation

1 Branchement antenne extérieure

Récepteur TNT

Branchez votre cordon coaxial (d'antenne) sur l'entrée coaxiale «ENTRÉE ANT» et un cordon péritel entre le téléviseur et le récepteur

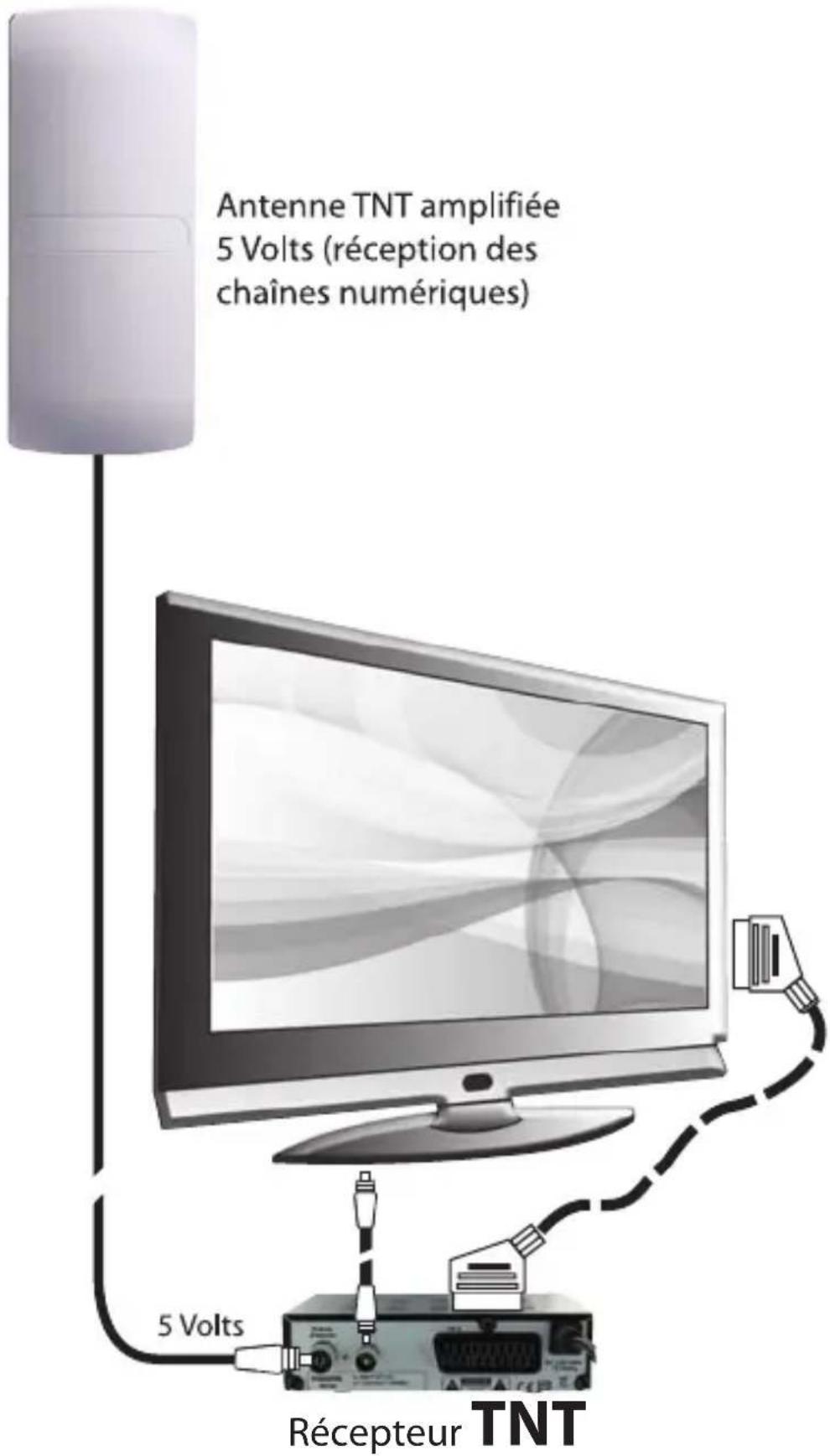

Branchement antenne TNT amplifiée

Dans le cas d'un branchement avec une antenne amplifiée spécial TNT n'était pas reliée au secteur 230 V, il faut que le tuner alimente l'antenne à l'aide d'une tension continue de 5 Volts.

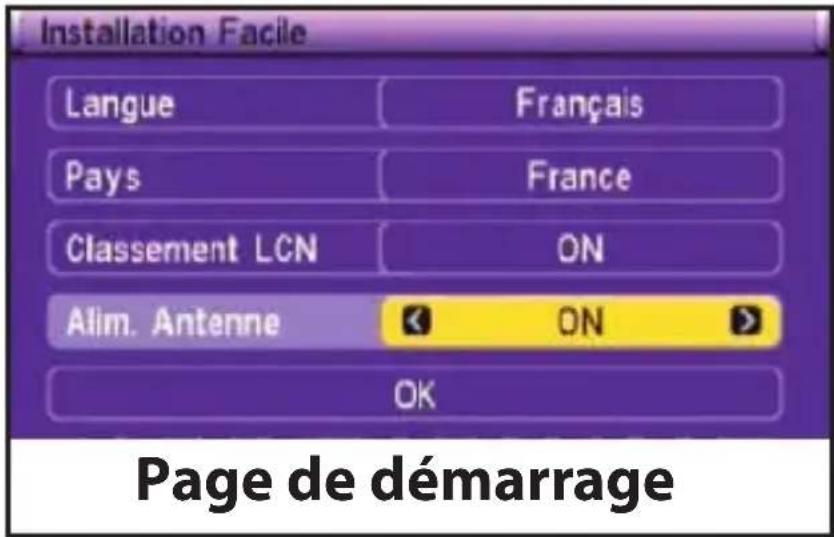

• Sélectionnez "Alimentation Antenne : ON" lors de la première installation

Utilisez les touches « pour activer / désactiver l'alimentation

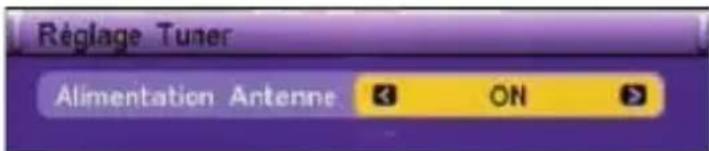

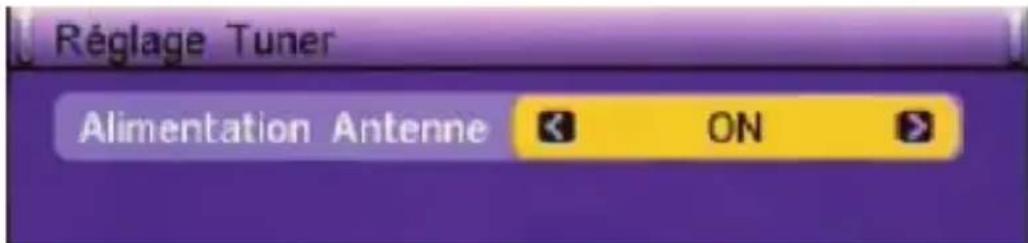

• Allez dans le menu : « Menu/Installation/Réglage Tuner » (voir page 33).

Alimentation antenne : Utilisez les touches « ▷ » pour activer/désactiver l'alimentation d'antenne (5 volts)

Attention :

Si votre antenne TNT ne nécessite pas d'alimentation 5 Volts, n'activez pas cette fonction! - Risque de court-circuit -

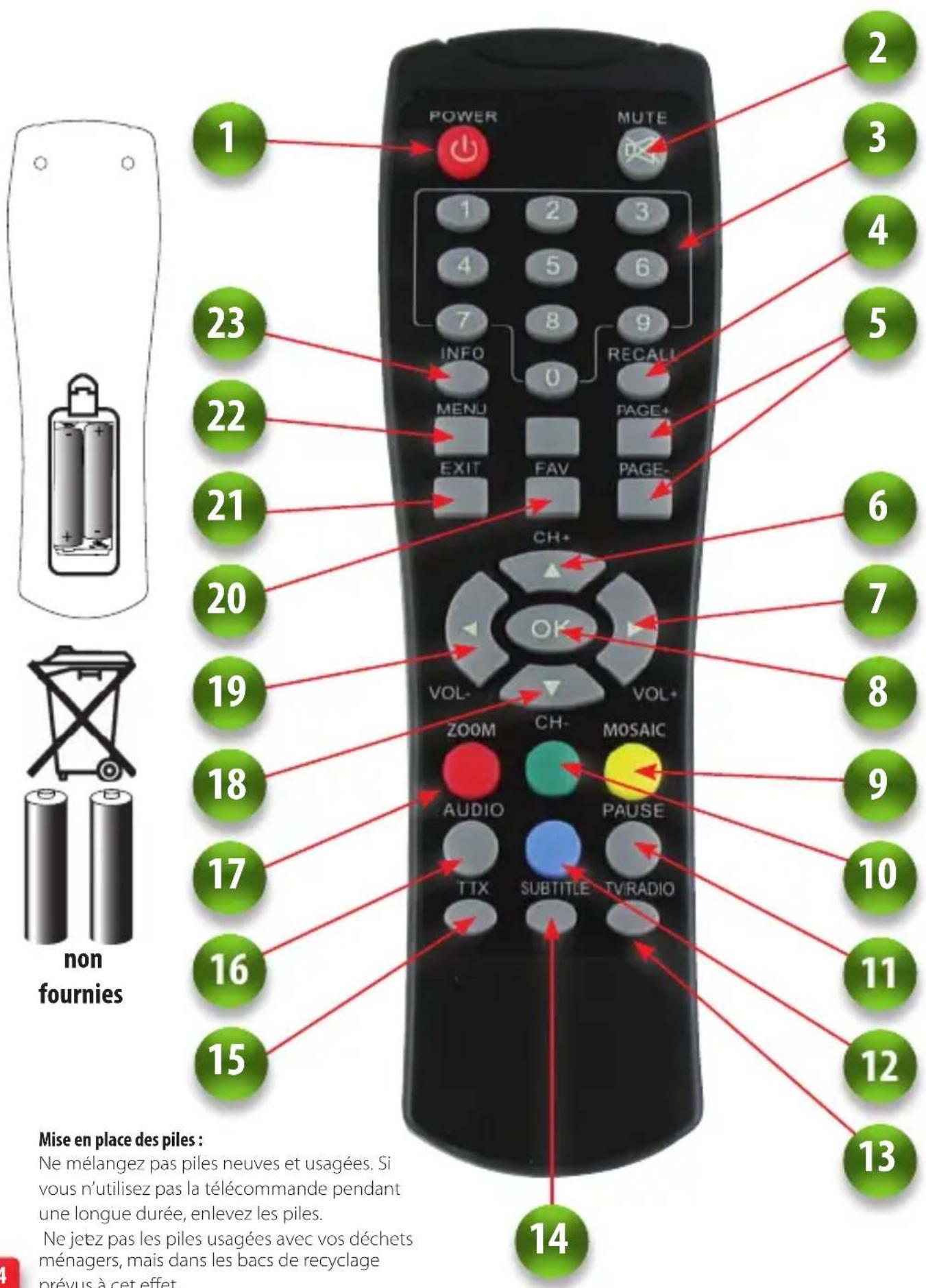

1 MARCHE/ARRET Met en fonction ou en veille le récepteur 2 MUTE (Coupe ou remet le son) 3 Touches numériques (0...9) Change les chaînes ou sélectionne les valeurs dans les menus 4 RECALL Permet de revenir à la chaîne précédemment regardée 5 Page + / Page - Permet de faire défiler la liste de chaînes de 10 en 10. Changement de chaîne (+) et Touche «haut» dans les menus 7 Augmente le volume et touche «droite» dans les menus 8 Affiche la liste des chaînes ou valide les réglages dans les menus 9 Mosaïque Affiche une mosaïque de chaînes + touche de fonction jaune 10 Touche de fonction verte 11 PAUSE (arrêt sur image) 12 Touche de fonction bleue

13 TV/RADIO - permet de basculer entre la liste de chaînes TV et la liste de radios 14 SUBTITLE (Sous-titres) 15 TTX (téLétexte) 16 AUDIO Change les modes audio (mono/stéréO...). Permet également de désIrer les différentes porteuses audio (langue,...) 17 ZOOM + touche de fonction rouge Changement de chaîne (-) et Touche «bas» dans les menus Diminue le volume et touche «gauche» dans les menus 20 FAV (Listes de chaînes favorites) Accès aux listes de chaînes favorites 21 EXIT Permet de sortir des menus ou de revenir au menu précédent 22 MENU Quitte le mode normal pour aller dans le menu ou quitte le mode menu 23 INFO Affiche les informations de la chaîne

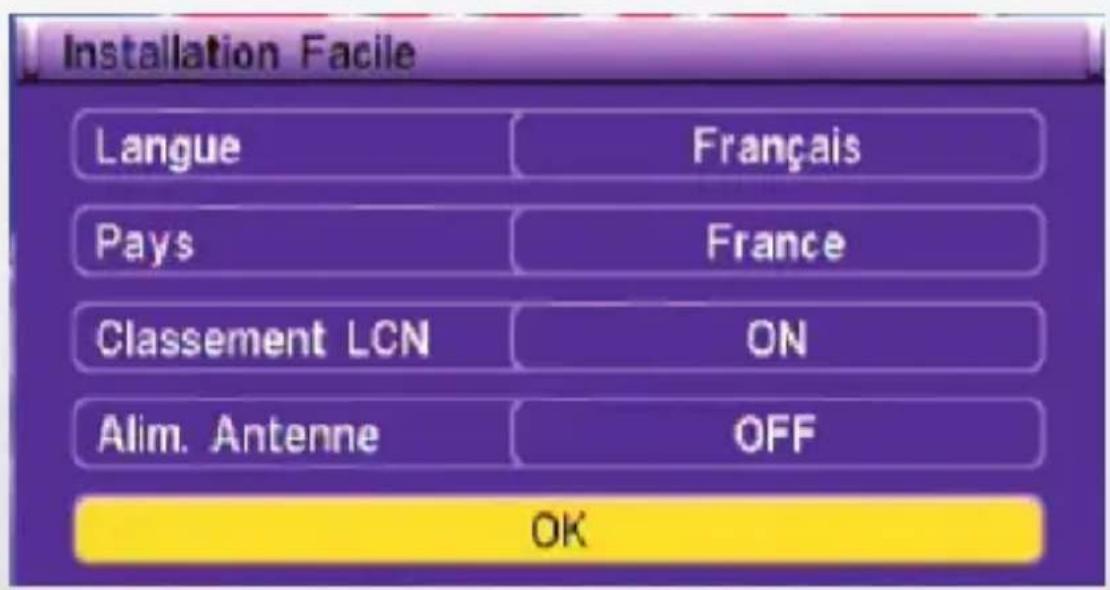

Installation rapide

Branchez le récepteur en vous aidant des schémas page 11 à 13.

Appuyez ensuite sur la touche "O" de la télécommande ou du panneau avant du récepteur. Le téléviseur affiche alors un écran de démarrage :

Utilisez les touches ▼ pour naviguer dans la page d'installation facile

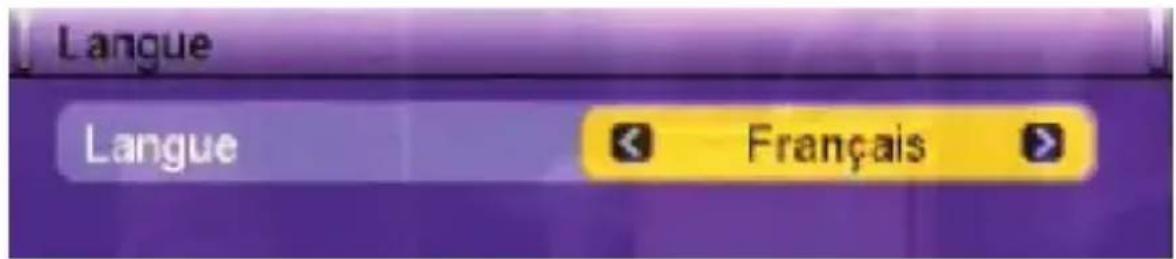

Choix de la langue

Utilisez les touches pour choisir la langue des menus (Français par défaut)

Choix du pays

Utilisez les touches pour choisir le pays (par défaut, la France est sélectionnée)

-Classement LCN

Utilisez les touches pour activer la fonction LCN (numérotation logique des chaînes)

- Alim. antenne

Utilisez les touches pour activer/désactiver l'alimentation 5 Volts. Utilisez l'alimentation pour une installation avec antenne extérieure TNT (amplifiée) (voir page 12)

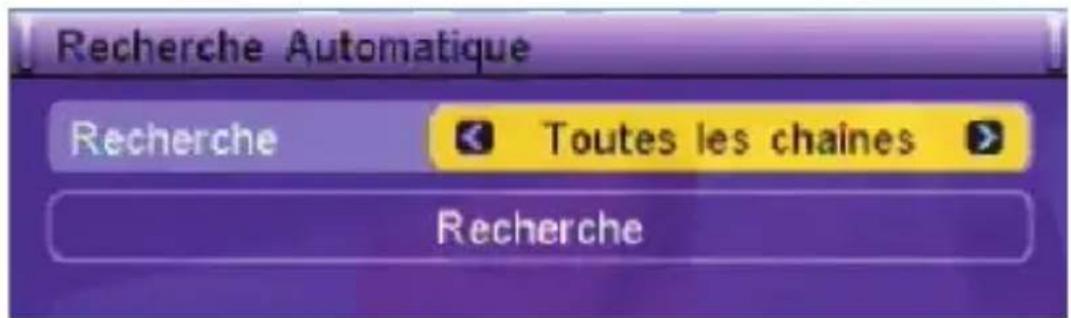

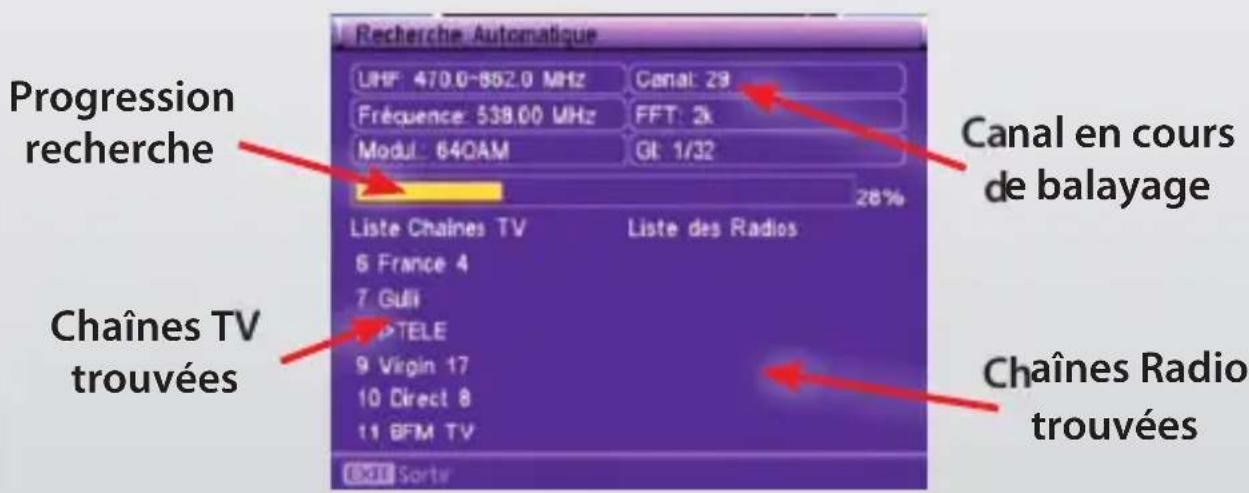

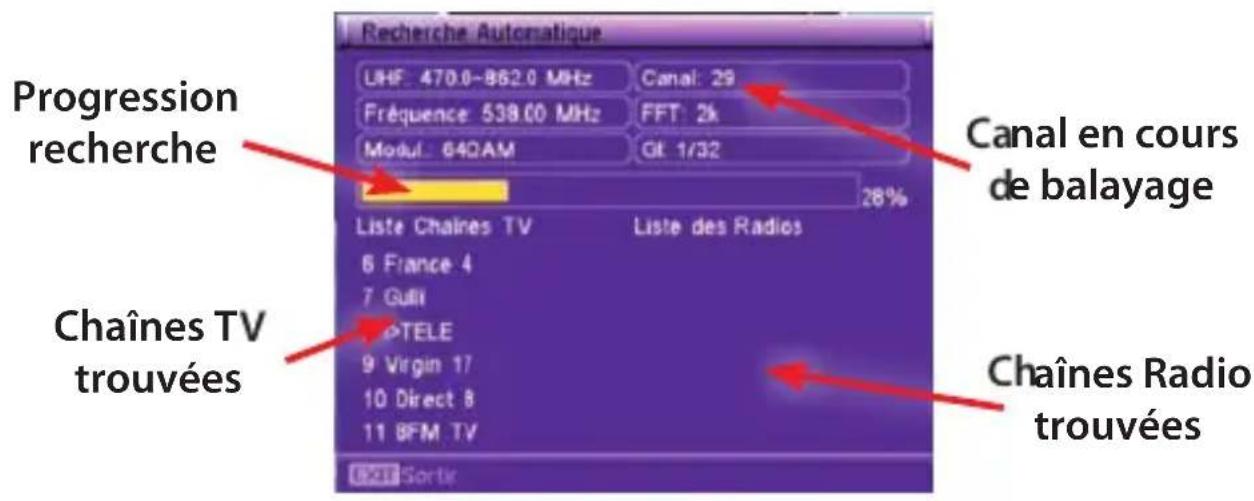

Recherche automatique (OK)

Une fois les paramètres sélectionnés, utilisez les touches ▲ pour aller sur «OK» afin de lancer la recherche automatique des chaînes TNT.

Une fois la recherche achevée, le récepteur trie automatiquement les chaînes dans l'ordre, mémorise les réglages, sort du menu et la première image apparait.

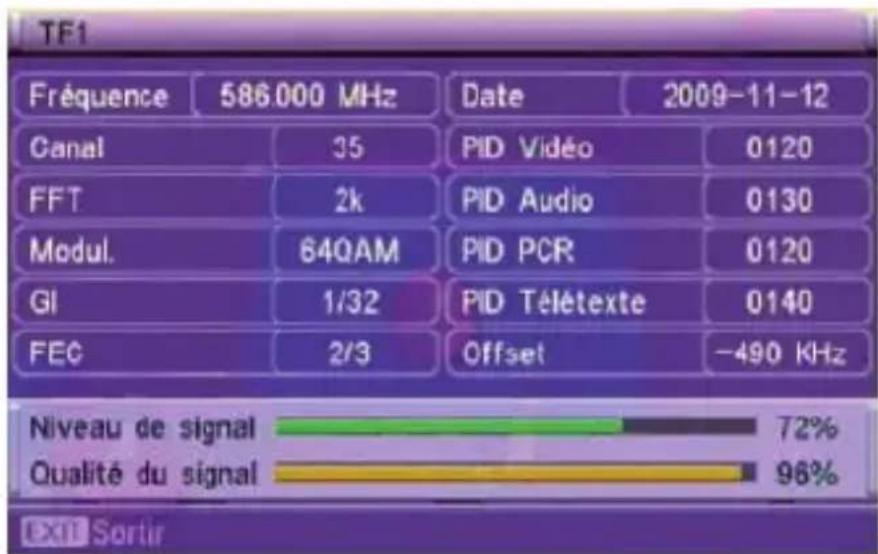

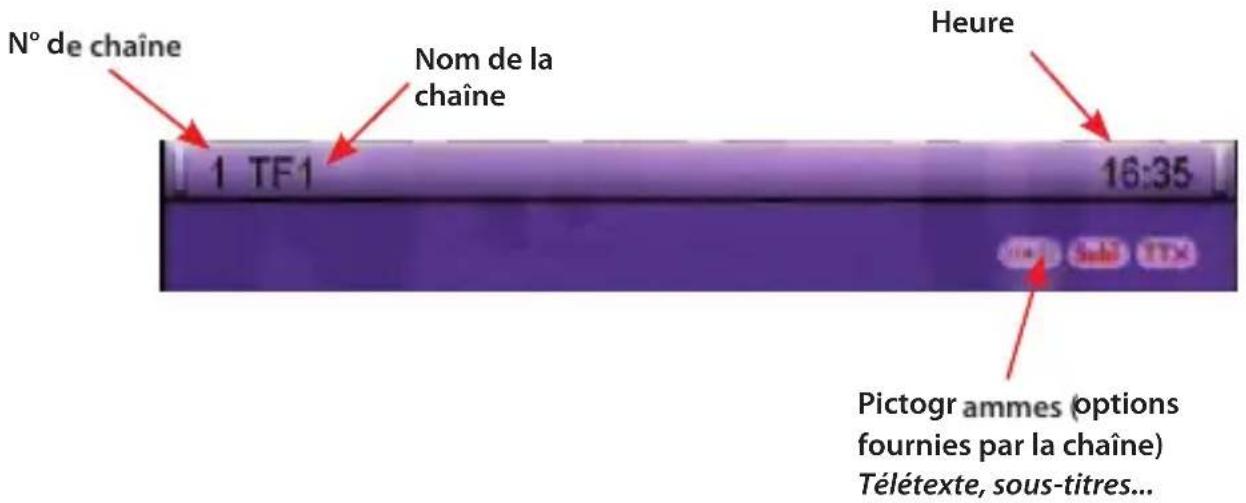

La bannière de renseignements sur les programmes et les détails de service comme le nom de programme apparait en changeant de chaîne ou en appuyant une fois sur la touche INFO.

On peut également obtenir des informations complémentaires sur le guide des programmes en appuyant une seconde fois sur la touche INFO :

- Fréquence - Modulation - N° du canal - PID (vidéo, audio et PCR) - Largeur de bande...

Cette fonction vous permettra également de vérifier le niveau de signal et de qualité de votre installation.

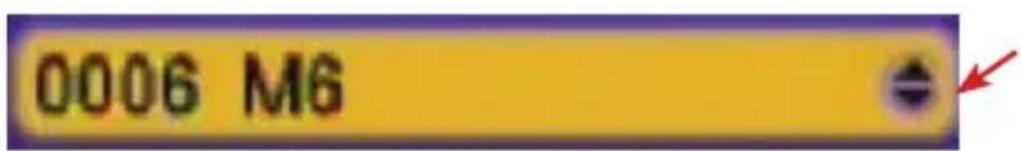

Changement de chaîne

Voici les différentes possibilités que vous avez pour changer de chaîne. Une fois l'appareil en main, vous pourrez choisir votre méthode favorite :

• Utilisez le clavier numérique pour choisir le numéro de chaîne (touches 0 à 9).
• Appuyez sur la touche ▲ pour avancer d'une chaine
• Appuyez sur la touche ▼ pour reculer d'une chaine

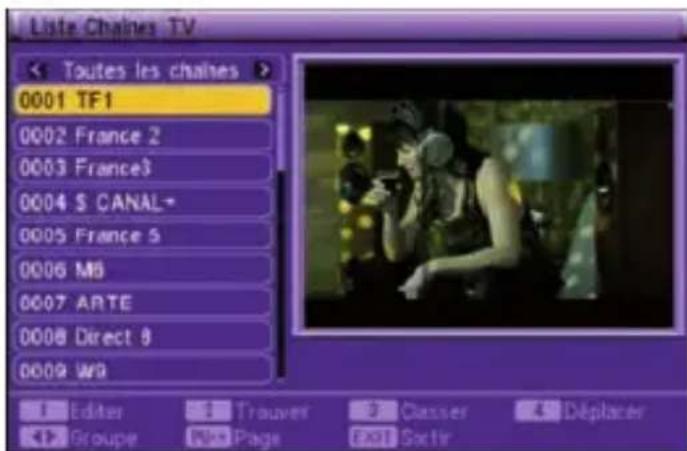

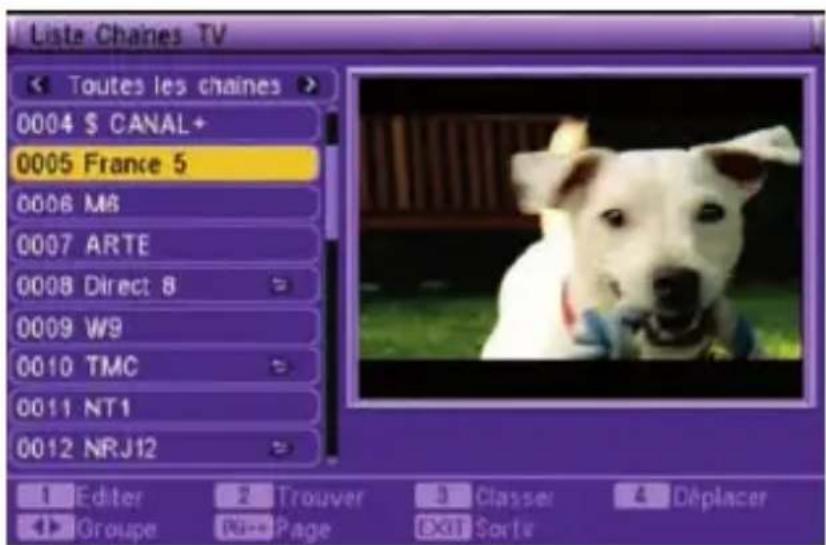

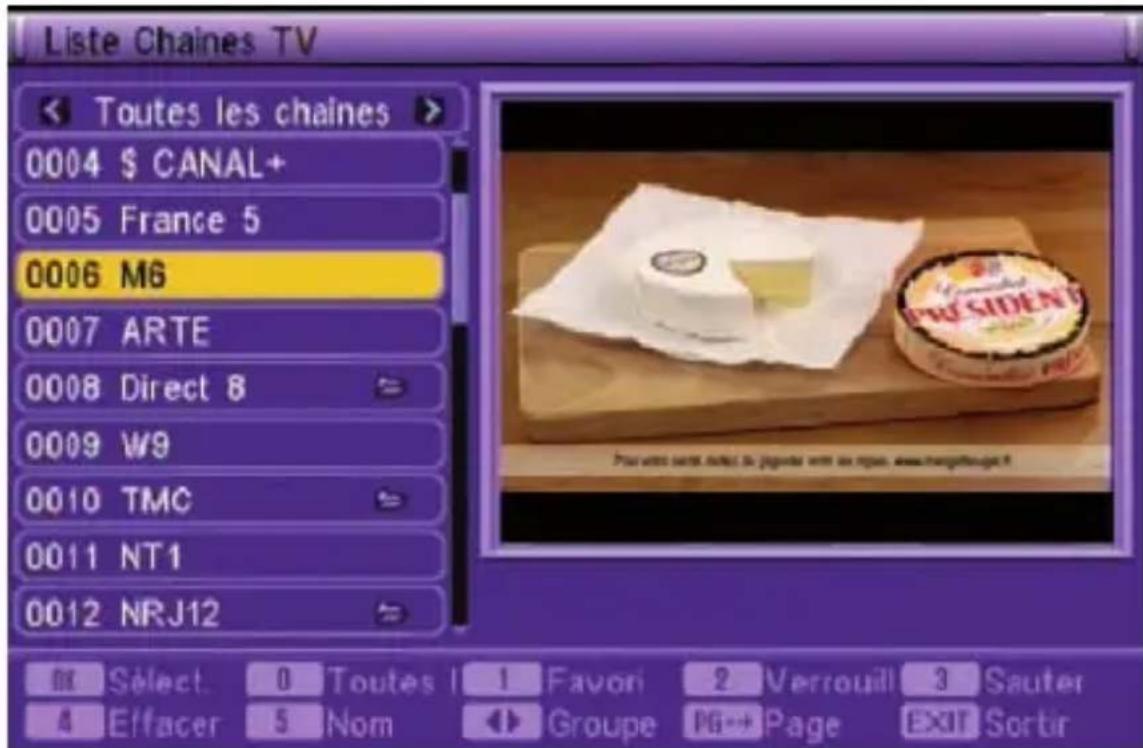

• Appuyez sur OK pour afficher la liste des chaînes.

Utilisez les touches pour monter ou descendre dans la liste. Une fois la chaîne désirée atteinte, appuyez sur la touche OK pour sélectionner le programme.

Utilisation quotidienne

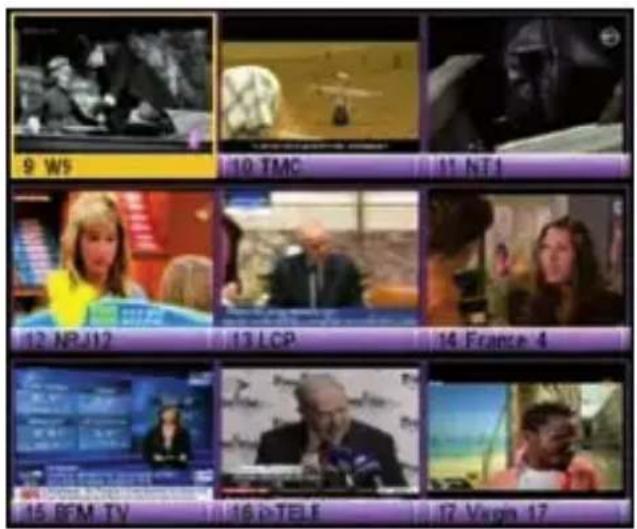

• Appuyez sur la touche jaune (Mosaic) pour afficher une mosaïque de chaînes :

Utilisez les touches pour déplacer le curseur. Utilisez la touche (curseur à gauche) pour afficher les chaînes précédentes. Utilisez la touche (curseur à droite) pour afficher les chaînes suivantes. Appuyez sur la touche OK pour sélectionner une chaîne et sorting.

Réglage du volume (VOL «/VOL»)

• Appuyez sur les touches pour diminuer ou augmenter le volume
• Appuyez sur la touche pour couper le son
• Appuyez de nouveau sur cette touche ou sur les touches pour annuler la coupure.

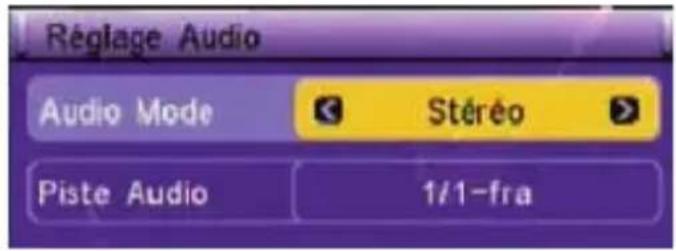

Sélection audio

Appuyez sur la touche AUDIO ( AUCIO ) pour désirir la bande son :

• Utilisez les touches ▼ pour naviguer dans ce menu

• Utilisez les touches pour changer de mode (Stereo, Gauche, Droite)
• Utilisez les touches pour sélectionner la bande son

(Les bandes diffusées dépendent des chaînes. Vous pouvez donc sélectionner différentes langues par exemple quand cela est possible)

Attention :

En mode «AC3», le son est coupé sur la sortie péritel.

Appuyez sur la touche EXIT pour valider les réglages et sortir du menu.

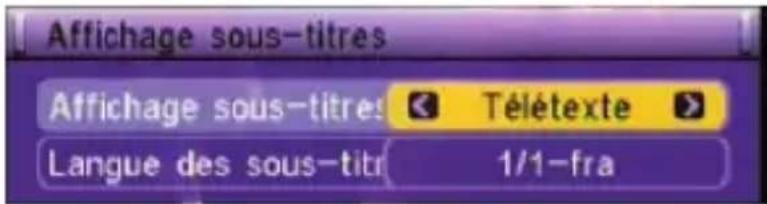

Appuyez sur la touche pour activer les sous-titres :

• Utilisez les touches ▼ ▲ pour naviguer dans le menu des sous-titres
• Utilisez les touches pour changer de mode (Standard ou Télexteste)
• Utilisez les touches pour changer le bande son (langue...)

Le mode numérique utilise les données présentes sur la chaine tandis que le second mode utilise les sous-titres du télétexte.

La diffusion des sous-titres et la langue disponible dépendent donc de la chaîne regardée.

Appuyez sur la touche EXIT pour valider les réglages et sortir du menu.

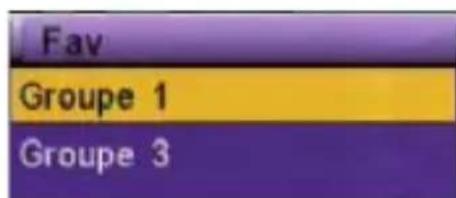

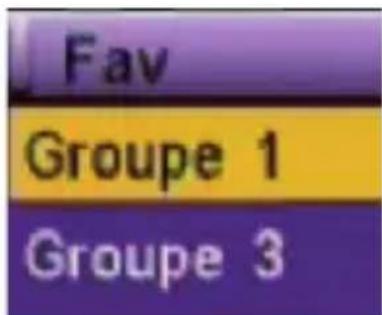

Sélection de la liste favorite (FAV)

Appuyez sur la touche FAV pour accéder à la sélection de votre groupe de chaîne préféré :

• Utilisez les touches ▼ ▲ pour sélectionner le groupe voulu
• Appuyez sur la touche OK pour valider la sélection et sortir.

Cette fonction permet d'accéder rapidement à vos listes de chaînes préférées que vous avez préalablement créées. (Voir page 26 : «Favoris»)

Accédez au menu principal en appuyant sur la touche MENU de la télécommande.

Le menu principal vous permet de régler tous les paramètres du récepteur (heure, affichage...), de lancer une recherche automatique afin de mettre à jour les chaînes, de classer les chaînes, d'activer le verrouillage parental...

Utilisez les touches ▼ ▲ pour sélectionner le sous-menu :

Appuyez sur OK pour entrer dans chacun des sous-menus. Lorsque le verrouillage parental a été activé, un mot de passe peut vous être demandé, utilisez donc le clavier numérique de la télécommande (mot de passe usine : 0000). Utilisez la touche EXIT pour sortir des sous-menus ou du menu principal.

Chaînes

Ce menu vous permet de : gérer vos chaînes TV et Radio (classement, édition des listes favorites...)

Liste des programmes TV

Utilisez les touches pour changer de groupe de chaînes (liste des favorites)

• Éditer: accédez au sous-menu d'édition des chaînes (sélection

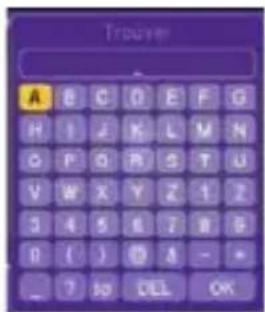

• Trouver : utilisez cette fonction pour trouver une chaîne en fonction de son nom.

Appuyez sur la touche «2» pour suivre une chaîne :

Un écran apparait, utilisez les touches ▼▲ ▲ ▷ et OK pour taper le nom de la chaîne. Dès les premières lettres tapées, les noms de chaînes correspondant à la recherche s'affichent dans la fenêtre de gauche.

Exemple : tapez la lettre «T», toutes les chaînes commençant par cette lettre s'affichent. Une fois la chaîne trouvée, sélectionnez «OK» pour revenir à la liste de chaînes.

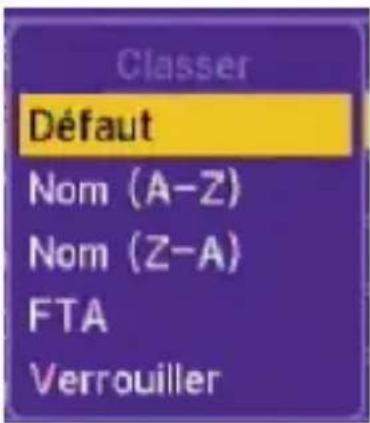

• Classer : utiliser cette fonction pour classer les chaînes (touche «3»)

Utilisez les touches et OK pour choisir le mode de tri voulu.

• Défaut: pas de tri
• Nom (A-Z) : ordre alphabétique
• Nom (Z-A): ordre alphabétique inversé
• FTA : ordre programmes clairs / codés
• verrou : ordre programmes verrouillés / libres

• Déplacer : utilisez cette fonction pour déplacer vos chaînes (touche «4») La chance

La chaine

«M6»

peut etre

déplacee

Un petit symbole apparait à côté du nom de la chaîne sélectionnée. Utilisez ensuite les touches - pour déplacer la chaîne, validez à l'aide de la touche OK.

Éditer : utiliser la touche «4» pour accéder à ce menu :

Utilisez les touches - pour sélectionner la chaîne à éditer.

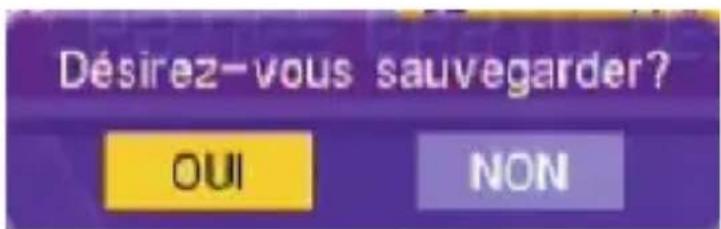

Une demande de confirmation vous sera demandée chaque fois que l'une des fonctions d'édition sera utilisée.

Ces fonctions peuvent être appliquées en même temps à plusieurs chaînes, utilisez pour cela la touche OK pour sélectionner les chaînes concernées ou la touche «0» pour sélectionner toutes les chaînes.

Favori : Cette fonction permet de créer jusqu'à 8 groupes de chaînes favorites.

Choisissez une chaîne puis appuyez sur la touche "1" pour accéder au menu "Favoris". Utilisez ensuite les touches - et OK pour placer le programme dans un ou plusieurs groupes.

Verrou : Cette fonction permet de verrouiller une chaîne.

Choisissez une chaîne puis appuyez sur la touche "2" pour activer le verrouillage

Sauter : Cette fonction permet de sauter une chaine (pas vue au zapping). Choisissez une chaine puis appuyez sur la touche "3" pour activer la fonction

Effacer : Cette fonction permet d'effacer une chaine. Choisissez une chaine puis appuyez sur la touche "4" pour effacer

Nom : Cette fonction permet de nommer une chaine. Choisissez une chaine puis appuyez sur la touche "5" pour changer le nom

Faire toutes les façades

Cette fonction permet d'effacer toutes les listes favorites (groupes) que vous avez créées.

Confirmez en utilisant les touches et OK

Cette fonction permet d'effacer toutes les chaînes.

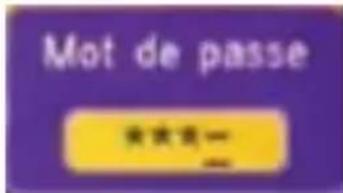

Entrez le mot de passe pour accéder à cette fonction (usine : 0000) :

Confirmez en utilisant les touches et OK

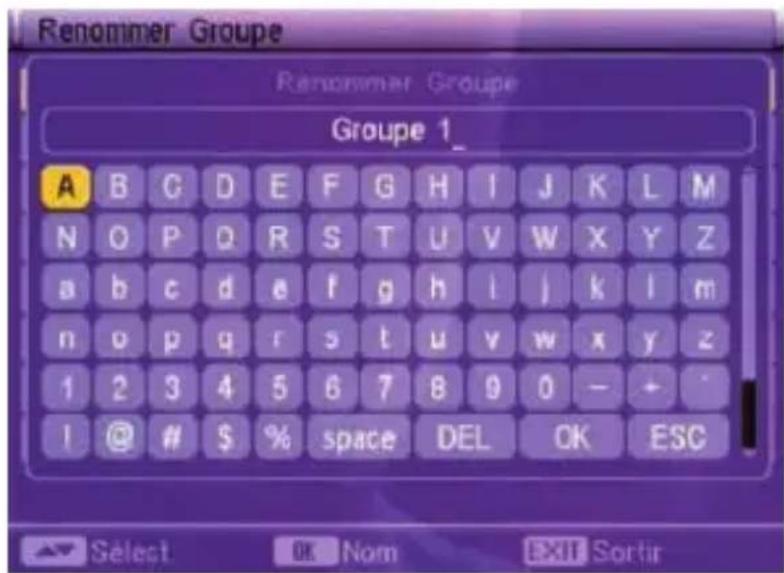

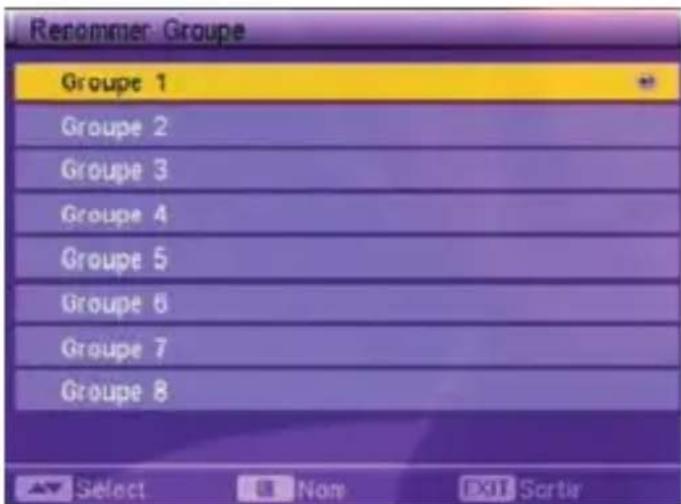

Renommer groupe

Utilisez les touches - pour sélectionner le groupe à renommer.

Appuyez sur la touche OK pour renommer :

Utilisez les touches et OK pour taper le nom du

groupe

Sélectionnez «OK» pour valider le nouveau nom

Appuyez sur la touche EXIT pour sortir du menu.

Installation

Ce menu vous permet de lancer une recherche automatique ou manuelle et de régler les paramètres d'antenne (alimentation antenne)

1 Recherche automatique

Utilisez les touches ▼ ▲ pour naviguer dans le menu

• Recherche : Utilisez les touches ▷ pour choisir le mode de recherche :

Toutes: scan des chaînes gratuites et codées

Clair: scan des chaînes gratuites uniquement

Une fois le mode de recherche sélectionné, utilisez la touche ∇ pour vous positionner sur l'onglet «Recherche» et appuyez sur la touche OK pour lancer le scan.

Une fois la recherche achevée, le récepteur trie automatiquement les chaînes dans l'ordre, sort du menu et la première image apparait...

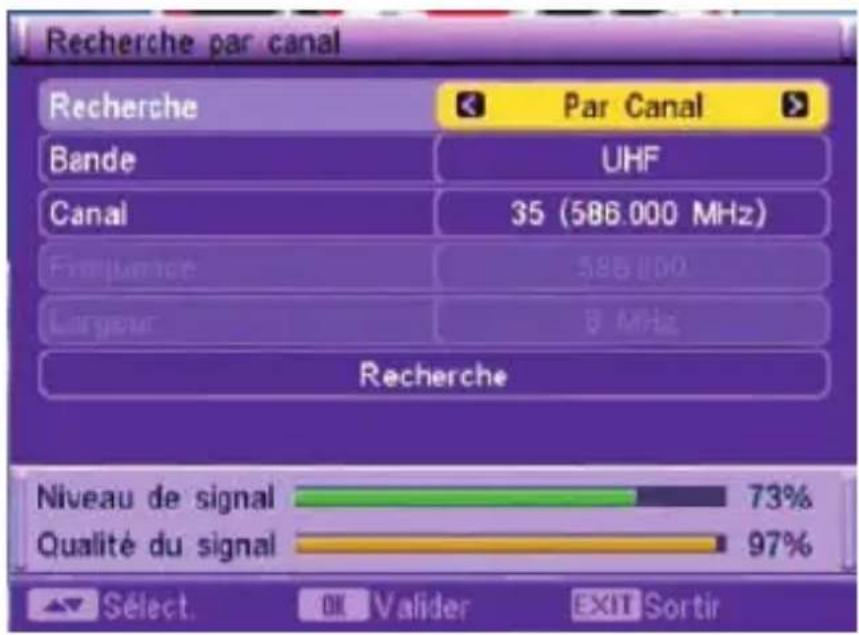

Recherche par canal

Utilisez les touches ∇ pour naviguer dans le menu

• Recherche : Utilisez les touches « » Pour désirer le mode de recherche

Par canal : scan d'un canal défini Par fréquence : scan d'une fréquence définie

Par canal

• Bande : Utilisez les touches « ▷ » pour choisir la bande (VHF ou UHF)
• Canal : Utilisez les touches pour choisir le canal (21 à 69 en UHF, 5 à 12 en VHF)

Une fois les paramètres correctement sélectionnés, utilisez la touche pour vous positionner sur l'onglet «Recherche» et appuyez sur la touche OK pour lancer le scan.

Une fois la recherche achevée, le récepteur trie automatiquement les chaînes dans l'ordre, sort du menu et la première image apparait...

B) Par fréquence

• Fréquence : Appuyez sur la touche OK et utilisez les touches numériques (0 à 9) pour entrer la fréquence
• Largeur : Utilisez les touches « ▷ pour définir la largeur du canal (6 à 8 MHz)

Une fois les paramètres correctement sélectionnés, utilisez la touche

▼ pour vous positionner sur l'onglet «Recherche» et appuyez sur la touche OK pour lancer le scan.

Une fois la recherche a achevée, le récepteur trie automatiquement les chaînes dans l'ordre, sort du menu et la première image apparait...

Réglage tuner

Alimentation antenne : Utilisez les touches « » pour activer / désactiver l'alimentation d'antenne (5 volts)

Appuyez sur la touche EXIT pour sortir du menu.

Réglages

Ce menu vous permet de régler tous les paramètres du récepteur (langue, Timer, OSD, heures...)

Utilisez les touches pour choisir la langue du menu (Français, Anglais, Allemand, Espagnol)

Certaines chaînes diffusent plusieurs langues que vous pouvez sélectionner à l'aide de la touche AUDIO de la télécommande. Vous avez également la possibilité de désigner vos langues préférées dans l'ordre de votre CHOIX.

Système TV

• Standard video : Utilisez les touches « ▲ » pour désir le format video (Auto, Pal ou NTSC)
• Format écran : Utilisez les touches « ▷ pour désir le format de votre TV :

4:3 LB : Letter Box (image sans traitement)

4:3 PS : Pan Scan (étendu)

16:9 : 16:9 automatique

• Sortie Vidéo : Utilisez les touches « ▶ pour choisir le mode vidéo (RVB ou CVBS)
• Classement LCN : Utilisez les touches « ▷ pour activer / désactiver le classement logique des chaînes

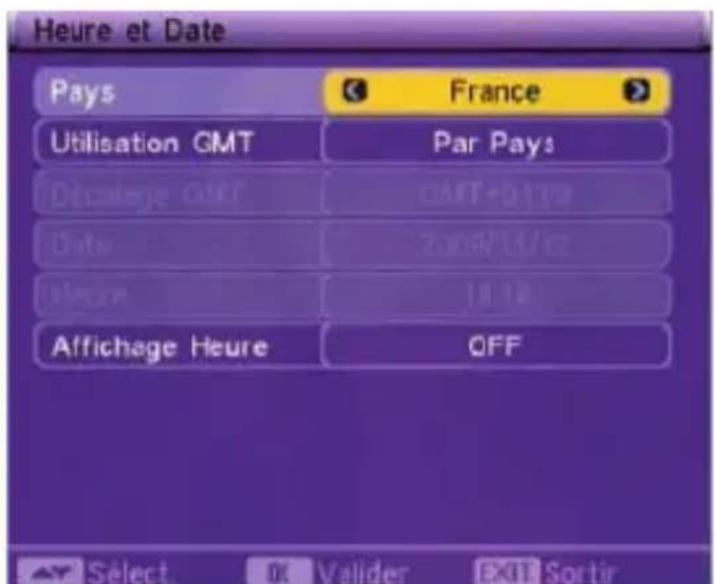

Heure et date

• Pays : Utilisez les touches « ▷ » pour choisir le pays

• Utilisation GMT: Utilisez les touches pour désirer le mode GMT:

Par pays: décalage définie en fonction du pays Définir: définissez le décalage manuellement OFF: réglage manuel de l'heure (GMT: OFF)

L'offset (décalage GMT) correspond à l’heure normalisée de Greenwich, en France: +1 en hiver et +2 en été.

• Date : Utilisez les touches « ▲ ▷ », OK et les touches numériques pour régler la date

Cette fonction n'est pas accessible en mode GMT

• Heure : Utilisez les touches « ▲ ▷ », OK et les touches numériques pour régler l'heure

Cette fonction n'est pas accessible en mode GMT

• Affichage heure : Utilisez les touches « ▶ » pour activer / désactiver l'affichage de l'heure permanent

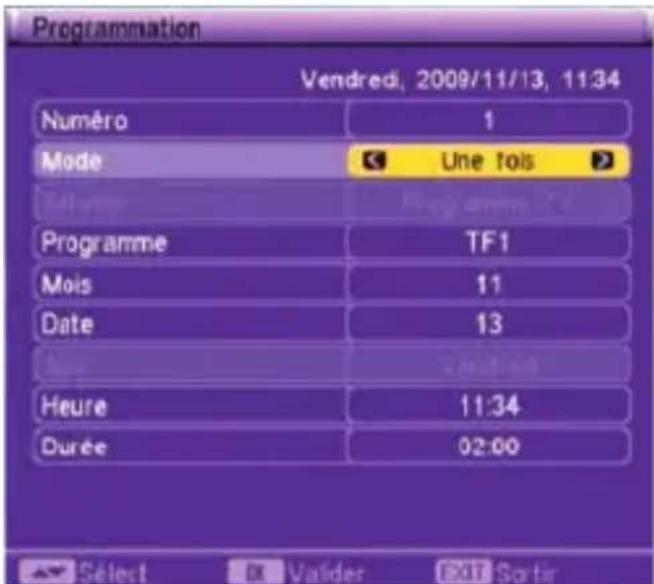

A) programmation (timer)

• Numéro : Utilisez les touches « ▲ ▷ pour choisir le timer à programmer
• Mode : Utilisez les touches « ▶ pour choisir la fréquence du timer (une fois, quotidien, hebdomadaire, mensuel, annuel)
• Service : Utilisez les touches « ▶ pour CHOISIR le type de chaine à programme : ( Programme TV ou Programme Radio)
• Programme : Utilisez les touches « ▼ ▲ pourCHOISIR la chaîne (TV ou Radio)
• Mois : Utilisez les touches « ▲ ▲ » pour choisir le mois (1 à 12) de la programmation
• Date : Utilisez les touches « ▶ » pour choisir la date de la programmation

Réglages

• Jour : Utilisez les touches « ▶ » pour choisir le jour de la programmation (seulement en mode Hebdomadaire)
• Heure : Utilisez les touches « ▲ ▷, OK et les touches numériques pour régler l'heure de début de la programmation
• Durée : Utilisez les touches OK et les touches numériques pour régler la durée du timer.

Appuyez sur la touche EXIT pour valider et sortir :

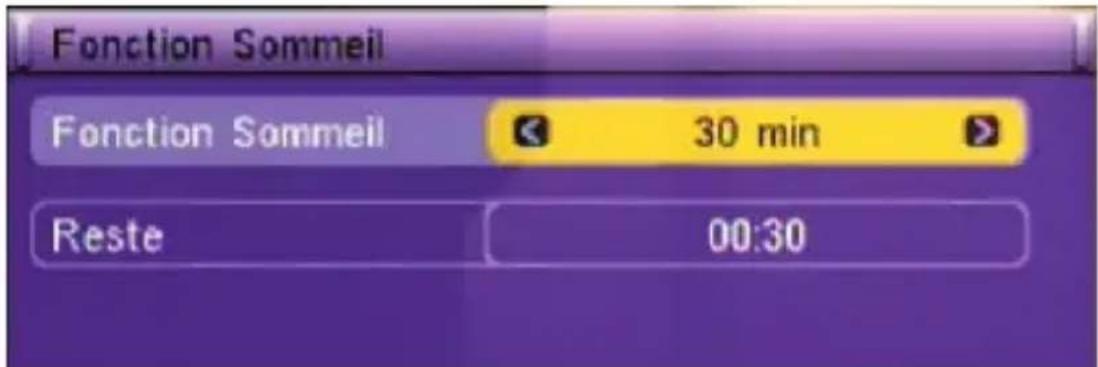

B) fonction sommeil

• Fonction Sommeil : Utilisez les touches « ▶ » pour choisir la durée de fonctionnement avant la mise en veille de l'appareil (10 à 120 minutes).

L'indicateur «Reste» permet de vérifier le temps restant avant l'arrêt du récepteur. Appuyez sur la touche EXIT pour valider et sortir.

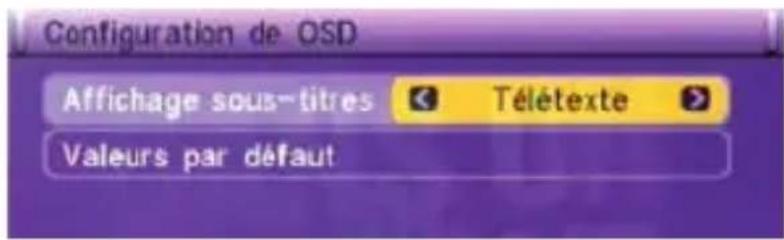

Configuration de l'osd

• Affichage sous-titres : Utilisez les touches « ▷ pour activer / désactiver l'affichage permanent des sous-titres.
• Valeur par défaut : Utilisez la touche OK pour valider cette fonction permettant de remettre les paramètres par défaut

Appuyez sur la touche EXIT pour valider et sortir

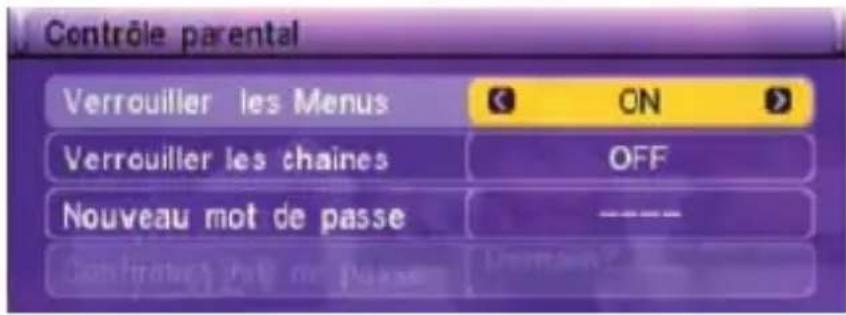

Contrôle parental (mot de passe usine : 0000) mot de passe

• Verrouiller les menus : Utilisez les touches

pour activer/désactiver le verrouillage des menus

Réglages

• Verrouiller les menus : Utilisez les touches « pour activer / désactiver le verrouillage des menus.
• Verrouiller les chaînes : Utilisez les touches « pour activer / désactiver le verrouillage des chaînes.

Les informations permettant au récepteur d'interpréter et d'exécuter le contrôle parental sont définies par les chaînes (certaines chaînes ne diffusent pas ces informations)

• Nouveau mot de passe : Utilisez les touches numériques (0 à 9) pour entrer un mot de passe personnelisé
• Confirmer mot de passe : Utilisez les touches numériques (0 à 9) pour entrer à nouveau votre mot de passe personnalisé Un message s'affiche dès la fin de la saisie pour signaler que le mot de passe a bien été changé.

Veille automatique

Utilisez les touches pour activer/désactiver la mise en veille automatique

Dans un souci d'économie d'énergie, la mise en veille automatique permet de mettre l'appareil en veille après une durée maximale de trois heures.

Informations récepteur

Ce menu permet de consulter la version du récepteur

Retour aux paramètres d'usine

Permet de revenir aux réglages d'usine, utilisez la touche OK pour lancer le reset et confirmez à l'aide des touches et OK

Le mot de passe usine est 0000. Attention à bien noter le nouveau mot de passe si celui-ci est modifié.

Attention : conservez précieusement cette partie détachable : Le code universel est : 3101 (en cas d'oubli du code personnel)

L'écran affiche "PAS de SIGNAL

1 - La chaîne regardée a disparu ou a changé de fréquence. 2 - Vérifiez les connexions du câble coaxial. 3 - L'antenne hertzienne n'est plus orientée correctement, il faut refaire un réglage de l'antenne. 4 - Un élément de l'installation (amplificateur...) est défectueux. 5 - L'alimentation 5 Volts n'est pas activée (cas d'une installation avec ANTENNE amplifiée spécial TNT (voir page 12))

Les menus apparaissent mais pas d'image (écran noir) ou un message "codée" apparait

La chaîne est codée

Le message "surcharge alimentation tuner" apparait

1 - Désactivez l'alimentation d'antenne 5 volts. 2 - Vérifiez les connexions du câble coaxial.

Un menu demande le code secret

1 - Le code usine est 0000. Si ce code a été modifié, taper le nouveau code. (En cas de perte de ce code, se rendre à la page 41 pour connaître le code universel).

La télécommande ne fonctionne pas

1 - Les piles sont usées (remplacer les piles et jeter les piles usagées dans un bac de recyclage prévu à cet effet). 2 - La télécommande n'est pas dirigée vers le récepteur infrarouge.

L'appareil s'eteint seul

1 - Vérifiez la configuration de la fonction «Mise en veille automatique» : voir page 40. Pas de son.

1-Le volume est baissé. 2-Le "Mute"(coupure de son) est activé. 3- Le mode «AC3» est activé (touche Audio)

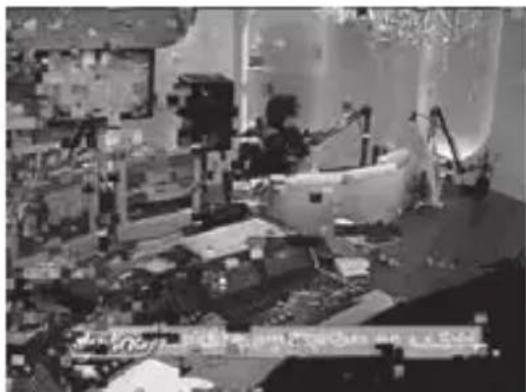

Pixelisation (petits carrés dans l'image)

1 - Le signal est trop faible, l'antenne n'est pas correctement orientée ou l'installation a besoin d'un amplificateur. 2 - Le câble utilisé n'est pas blindé. 3 - Le connecteur coaxial est mal installé ou de mauvaise qualité.

Dimensions : L = 140mm, P = 110mm, H = 30mm.

Tuner numérique

Démodulation COFDM

Largeur de bande 7 ou 8 MHz

Intervalle de garde 1/4, 1/8, 1/16, 1/32

Bande de fréquence 174 - 862 MHz

Tension 5V

Impédance d'entrée 75 Ohms

Sensibilité -80 à -15 dBm

Température

Fonctionnement 0°C à 40°C

Stockage -20°C à 65°C

Alimentation

Gamme de Tensions 230VAC50Hz

Consommation en fonctionnement 3,75 W

Consommation en veille 0,93 W

Décodage vidéo MPEG-2

Résolution vidéo 720 x 576 (PAL), 720 x 480 (NTSC)

Format écran 4:3 normal, 4:3 étendu, 16:9 auto

Modes Audio : Stéréo, Gauche, Droite

Connecteurs

Péritel Sortie vidéo, audio G/D

Tuner Entrée coaxiale 9,52mm

VISIonic

CHAINES GRATUITES

CHUO2 0891002

Nous nous réservons le droit de modifier les caractéristiques techniques sans préavis. Tous droits de reproduction réservés : textes, photos et illustrations.

Zone Industrielle A - BP 10 404 - 59474 SECLIN cedex
