SLIM 6 HD - Récepteur satellite VISIONIC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Récepteur satellite HD
Résolution vidéo	1080p Full HD
Connectivité USB	Oui, port USB frontal
Sortie HDMI	Oui
Audio numérique	Dolby Digital
Formats audio pris en charge	Audio numérique Dolby
Fonctions multimédia	Lecture multimédia via USB
Affichage frontal	Afficheur LED
Type de tuner	Satellite
Compatibilité HD	Oui
Alimentation	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Langues supportées	Multilingue
Contrôle	Télécommande (non visible)
Enregistrement	Non précisé

FOIRE AUX QUESTIONS - SLIM 6 HD VISIONIC

Comment connecter le VISIONIC SLIM 6 HD à mon téléviseur ?

Pour connecter le VISIONIC SLIM 6 HD à votre téléviseur, utilisez un câble HDMI. Branchez une extrémité dans le port HDMI du VISIONIC et l'autre dans le port HDMI de votre téléviseur.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez que le câble HDMI est bien connecté et en bon état. Assurez-vous également que la résolution de sortie de l'appareil est réglée sur la résolution native de votre téléviseur.

Mon VISIONIC SLIM 6 HD ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Essayez d'utiliser une autre prise ou un autre câble d'alimentation si nécessaire.

Comment mettre à jour le firmware du VISIONIC SLIM 6 HD ?

Pour mettre à jour le firmware, allez dans les paramètres de l'appareil, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer les mises à jour disponibles.

L'audio ne fonctionne pas, que dois-je vérifier ?

Vérifiez que le volume de l'appareil est augmenté et que le téléviseur est également réglé sur un niveau de volume audible. Assurez-vous que la sortie audio est correctement configurée dans les paramètres de votre téléviseur.

Comment réinitialiser le VISIONIC SLIM 6 HD aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans les paramètres, sélectionnez 'Réinitialisation' puis 'Réinitialiser aux paramètres d'usine'. Confirmez l'action et attendez que l'appareil redémarre.

Le VISIONIC SLIM 6 HD est lent, que faire ?

Essayez de fermer les applications non utilisées et de redémarrer l'appareil. Si le problème persiste, envisagez de réinitialiser l'appareil aux paramètres d'usine.

Puis-je utiliser le VISIONIC SLIM 6 HD avec d'autres appareils ?

Oui, le VISIONIC SLIM 6 HD est compatible avec de nombreux appareils tels que les consoles de jeux, les lecteurs Blu-ray et les ordinateurs, tant qu'ils disposent d'une sortie HDMI.

MODE D'EMPLOI SLIM 6 HD VISIONIC

Récepteur Satellite HD Multimédia

SLIM6 HD

NOTICE

D'UTILISATION

Sommaire

Recommendations de sécurité 4

Introduction générale 5

Contenu de la boîte 6

Commandes et connecteurs 7

Installation de la parabole 8

Branchements de la parabole 9

Branchements audio/vidente 10

Télécommande 11

Démarrage (recherche des chaînes) 12

Réception d'1 satellite 13 à 14

Réception de 2 satellites (LNB Monobloc)............ 14 à 17

Utilisation quotidienne 18 et 19

Fonctions Multimédia 20

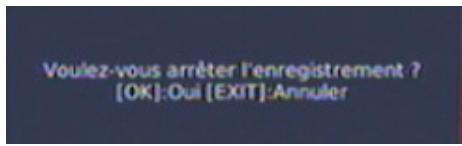

• Enregistrement instantané (manuel) 20

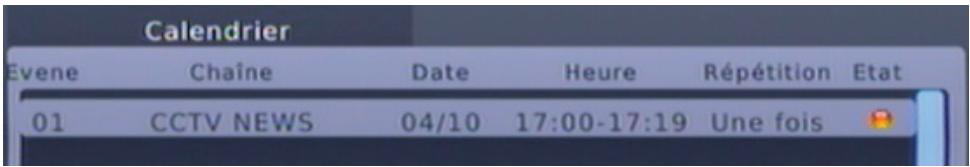

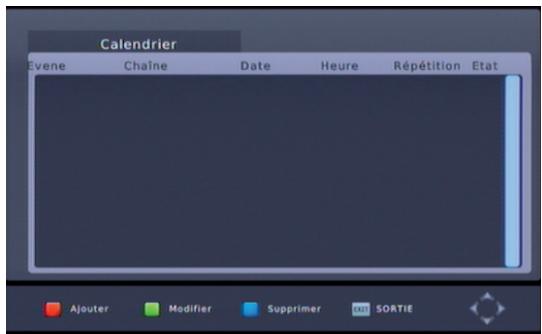

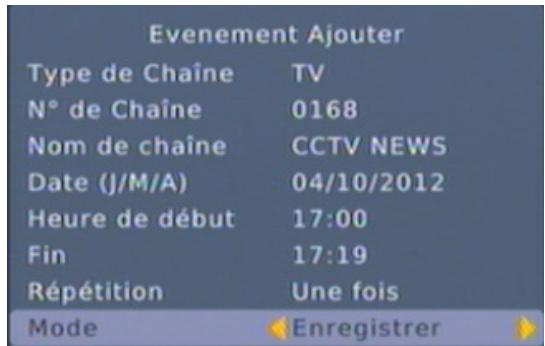

• Enregistrement programme (timer) 21

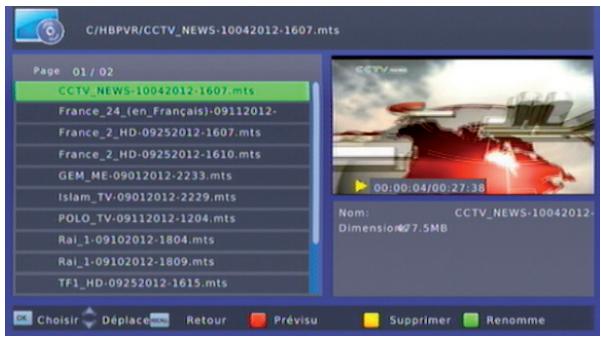

• Lecture des enregistements 22

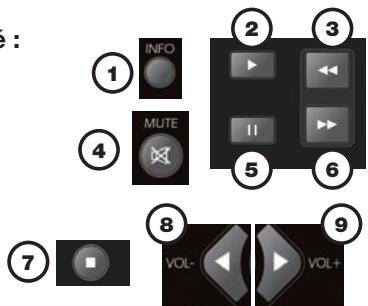

• Utilisation/Activation du TimeShift (direct différé) 23

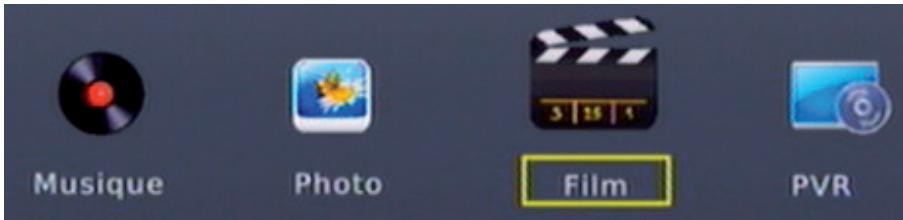

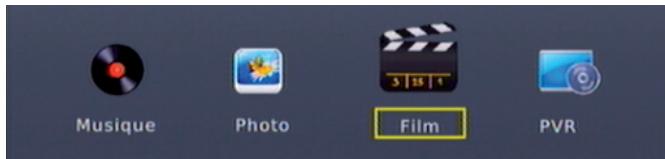

• Visionnez vos Films 24

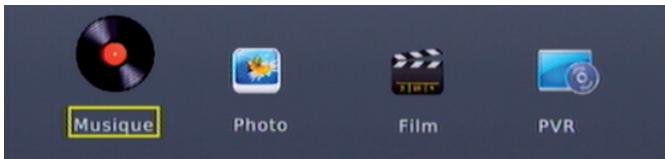

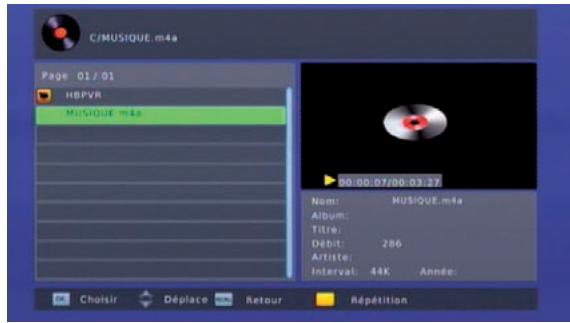

• Écoutez votre musique 25

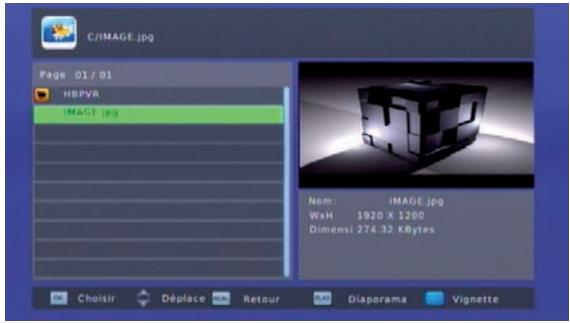

• Visionnez vos photos 26

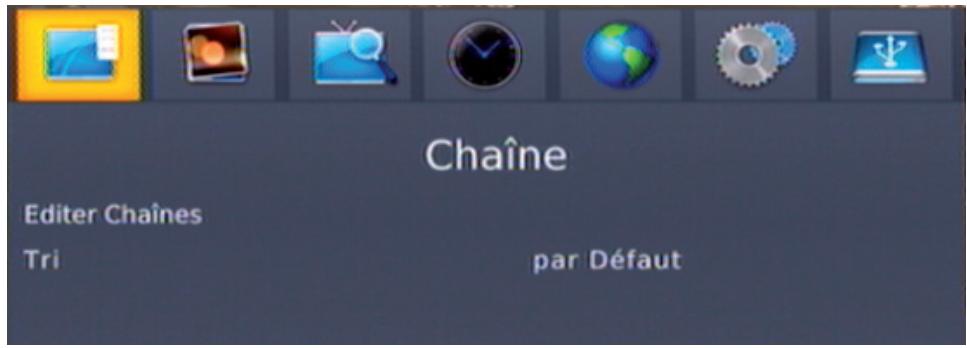

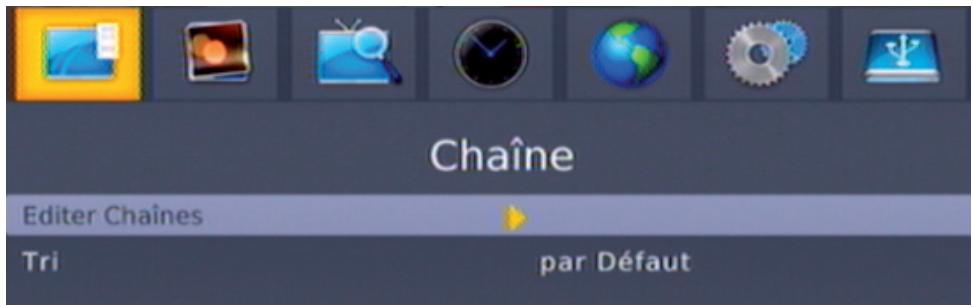

Menu:Chaines 27

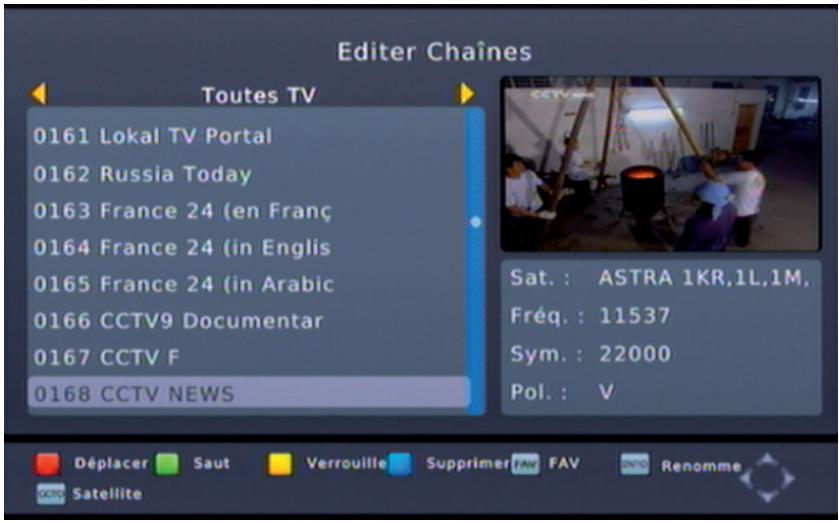

a - Edition des chaînes 27 à 29
b - Tri des chaînes 30

Menu:Recherche deschaines 31

a - Réglage antennene 31 à 33
b - Copie des chaînes 33

Sommaire

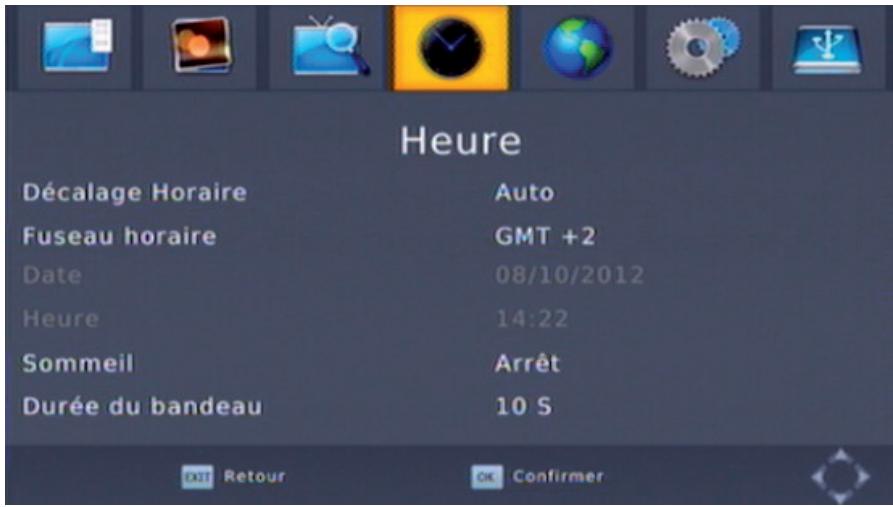

Menu:Réglage de l'heure 34

• Décalage horsire 34
• Fuseau hora. 34
• Date 34
  -Heure. 34
• Sommeil (mise en veille automatique) 34
• Durée du bandeau d'informations

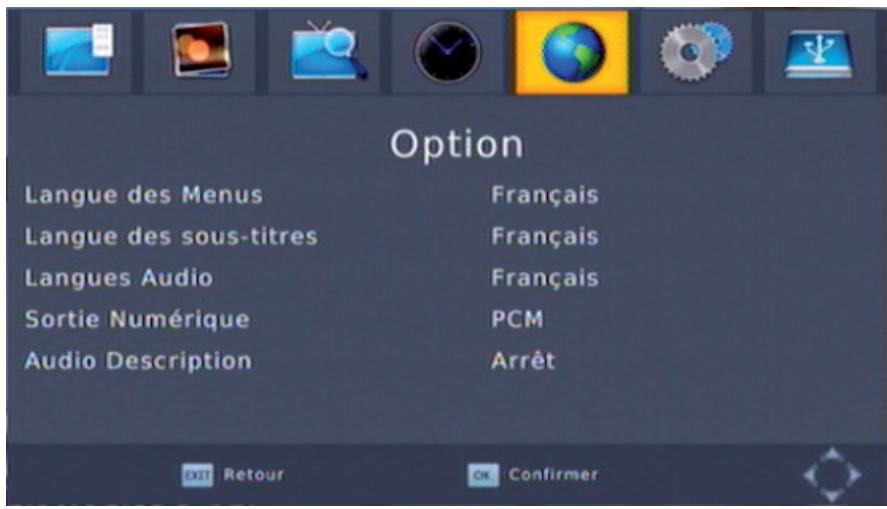

Menu: Options 35

• Langue des menus 35
• Langue des sous-titres 35
• Langues audio 35
• Sortie audio numérique 35
• Audio description 35

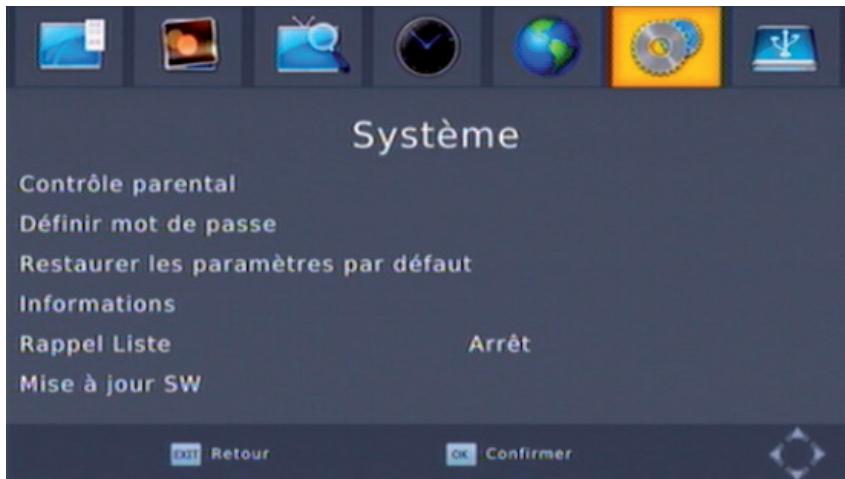

Menu:Réglages système 36

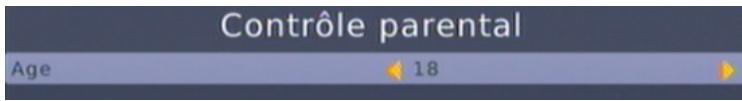

• Contrôle parental 36

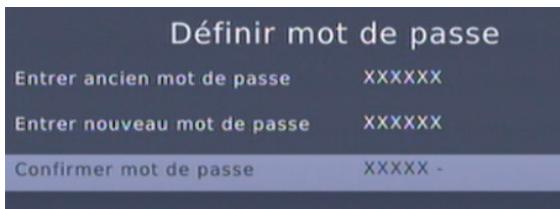

• Changement du mot de passer 36
• Restauration des paramètres par défaut 37
• Informations 37
  -Rappel deliste 37
• Mise à jour du logiciel (SW) 37

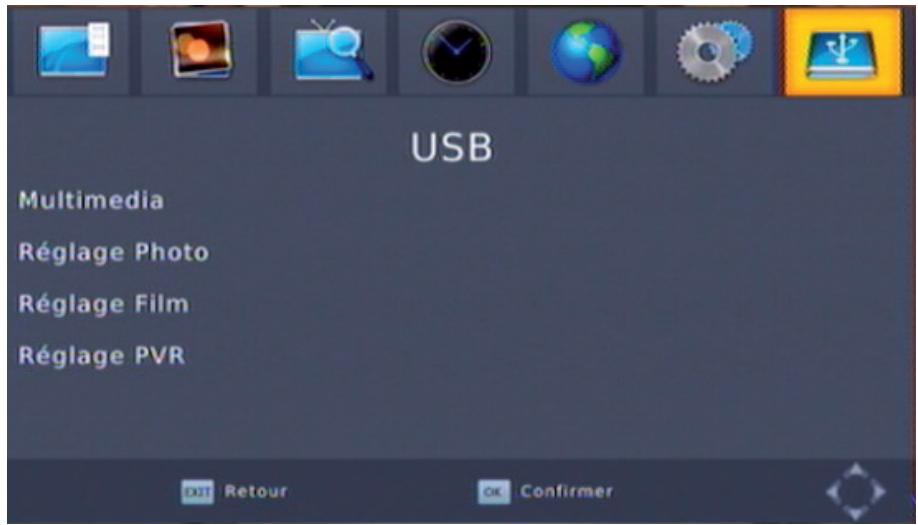

Menu : USB 38

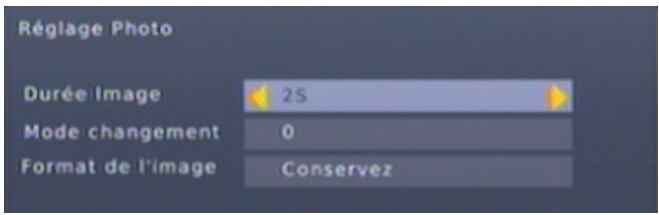

a - Réglage photo 38
b - Réglage Film 39

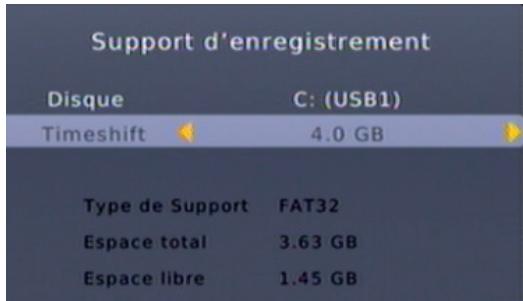

c - Réglage PVR 39

Caracteristiques techniques 41

Réglage Longitude / Latitude 42

En cas de problème 43

Réglages antenne par département 44 à 47

Recommendations de sécurité

Pour vous securité, prière de dire et d'appliquer toutes les règles de sécurité avant d'utiliser votre apparéil.

INSTALLATION

Avertissement : Suivre attentivement toutes les indications données sur l'ordinateil et dans cette notice.

Eau et humidité : Ne pas utiliser, ni installer cet apparéil près de l'eau pour éviter tout chocoléctrique, dommage corporel ou endommager le récepteur.

Ventilation: Les ouvertures du boîtier sont faites pour l'aération de l'appareil. Le récepteur ne doit pas fonctionner sur un lit, un fauteuil, une couverture, ou toute autre surface qui empêcherait une bonne ventilation.

Chaleur: Ne pas installer le récepteur pres d'une source de chaleur tel un radiateur ou autre.

Support: Ne pas poser cet apparéil sur une surface instable.

ENTRETIEN ET UTILISATION

Protection du cordon secteur: Le cordon doit être placé de telle manière qu'il ne puisse être ni écrasé, ni abîné.

Surcharge: Ne pas surcharger les prises de courant et prolongateurs, cela peut provoquer un incendie ou un choc électrique.

Entretien: Débrancher le récepteur de la prise de courant avant de le nettoyer. Ne pas utiliser de liquide ou d'áerosols. Un chiffon humide conviendra parfaitement.

Cas de non-utilisation : Débrancher le récepteur en cas d'orage. Débrancher le cordon enPNANT LA Fiche, ne jamais tirer sur le cordon lui-même.

Mise à la terre : Parce qu'une antenné extérieure est reliée au récepteur, il faut assurer une protection contre les surtensions et les charges statiques par une mise à la terre.

Maintenance: Ne pas essayer de dépanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des

chocs électriques.

Recyclage: Dans le but de réduire le plus possible, l'élimination des déchets électriques et électroniques, ne pas jeter cet apparéil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage.

Introduction générale

Nous vous remercions d'avoir choisi ce récepteur satellite numérique multimédia et espérons que vous en serez totalement satisfait.

USB

Connecteur USB entrée / sortie

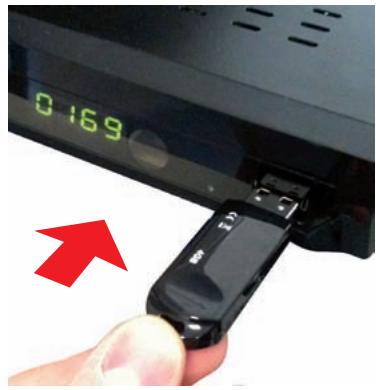

Votre nouveau récepteur numérique est doté d'un connecteur USB (entree/sortie) vous donnant accès aux fonctions multimédia. Tout dispositif équipé d'une sortie USB pourra donc être connecté au récepteur (disque dur externe, clé USB...) :

Associé à un disque dur externe ou une clé USB, il permet :

• D'enregistrer un programme en qualité numérique
• De contrôle le direct : à tout moment de faire une pause sur un programme ou de revenir sur une scène, puis de reprendre la lecture
• D'acceder simplement aux programmes enregistrés
• De regarder vos photos, d'écouter votre musique, de visionner vos films...

Ce manuel vous aidera à apprendre les fonctions de base comme l'enregistrement, la lecture de fichiers externes (cle USB ou disque dur externe), la remise à zéro, la selection des chaînes et encore beaucoup d'autres fonctions du récepteur.

La télécommande ergonomique est concise pour acceder facilement aux différents réglages ainsi qu'aux chaînes.

Ce récepteur est donc pour une utilisation pratique. Vous pouvez rechercher oumettre à jour les chaînes quand vous le désirez. Sachez que si vous avez fait une mauvaise manipulation, ce récepteur peut être ré-initialisé et reprene des réglages d'usine installés lorsque vous l'avez déballé.

Dès l'ouverture de la boite, vérifie le contenu de celle-ci :

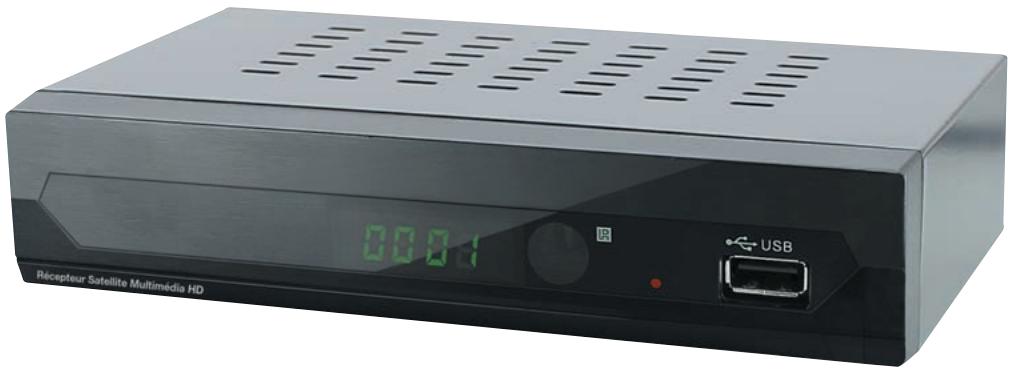

Terminal Numérique

Télécommande

Manuel d'utilisation

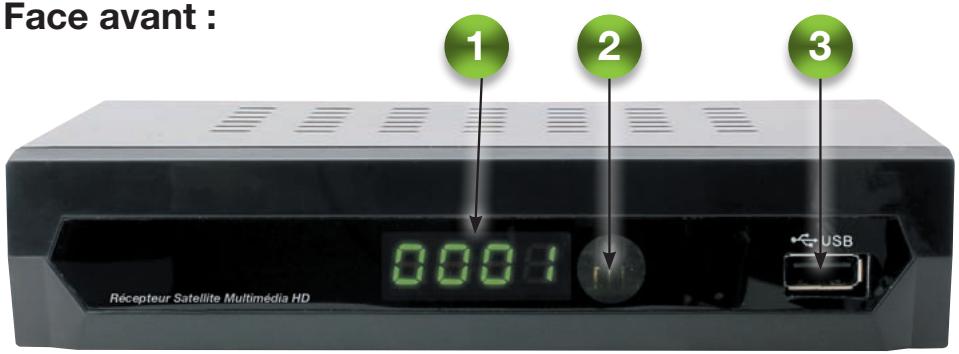

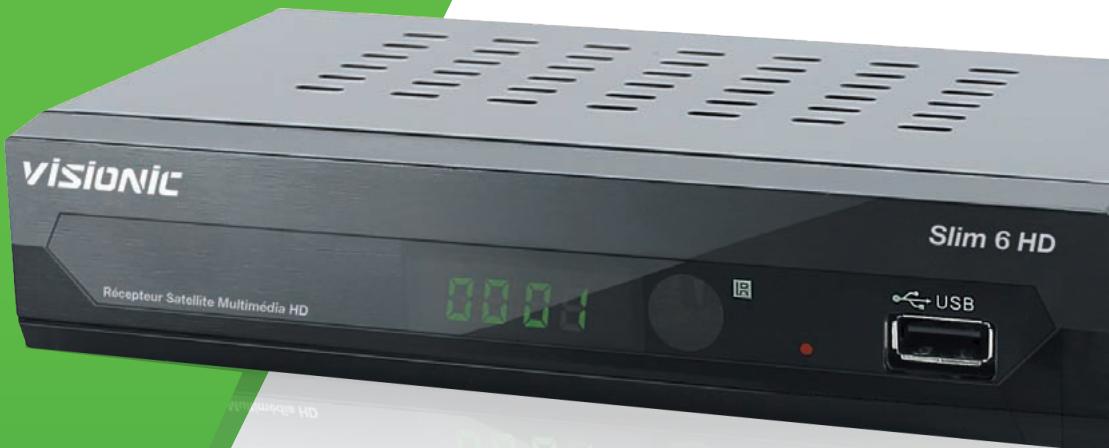

Face avant :

1 - Affichage du numéro de chaîne, affichage des fonctions (menu...)
2 - Capteur infrarouge (permét de receivevoir les informations de la télécommande)
3 - Connecteur USB (entree/sortie)

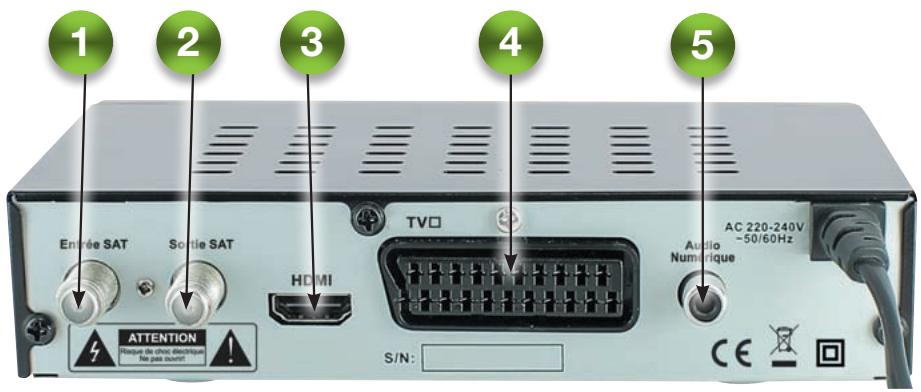

Face arrière :

1 - Entrée du signal satellite
2 - Sortie du signal satellite (pour brancher un autre récepteur satellite)
3 - Sortie HDMI TV
4- Sortie Péritel TV
5 - Sortie Audio Numérique (branchement ampli Dolby)

Les instructions d'assemblage de la parabole se trouvent dans l'emballage de votre antennene satellite.

INSTALLATION

La parabole doit «regarder» vers le SUD et il ne doit y avoiraucun obstacle (arbre, batiment...) devant celle-ci. En cas d'obstacle, vérifier que: d > H× 1,7

Elle peut se fixer sur un mur, une terrasse...
Attention : Fixez correctement le support de la parabole : celui-ci doit'être parfaitement vertical.

MONTAGE DES FICHES SUR LE CABLE COAXIAL

Dénudez la gaine extérieure du cable coaxial sur 1 cm. Repliez la tresse sur le cable, puis dénudez le plastique blanc sur 7 mm. Veillez à ce que la tresse ne touche pas l'âme centrale. Vissez ensuite la fiche "F" sur la tresse.

ORIENTATION

La parabole doit être orientée vers le satellite à receivevoir :

2 coordonnées sont importantes :

• l'élovation : c'est l'angle du satellite par rapport au sol et exprimé en degrés, cet angle est gradué à l'arrête de l'antenne.
• l'azimuth (indiqué par une boussole) est la direction de la parabole par rapport au Nord.

L'élévation :

L'azimut :

Reportez-vous aux tableaux en annexe (pages 46 à 49) pour tracer les coordonnées du satellite selon votre département.

Example :

HOTBIRD 13^ à Lyon (dépt 69) azimut : 169^ élevation : 36,8^

ASTRA 19.2°E à Lille (dépt 59) azimuth : 160° élevation : 30°

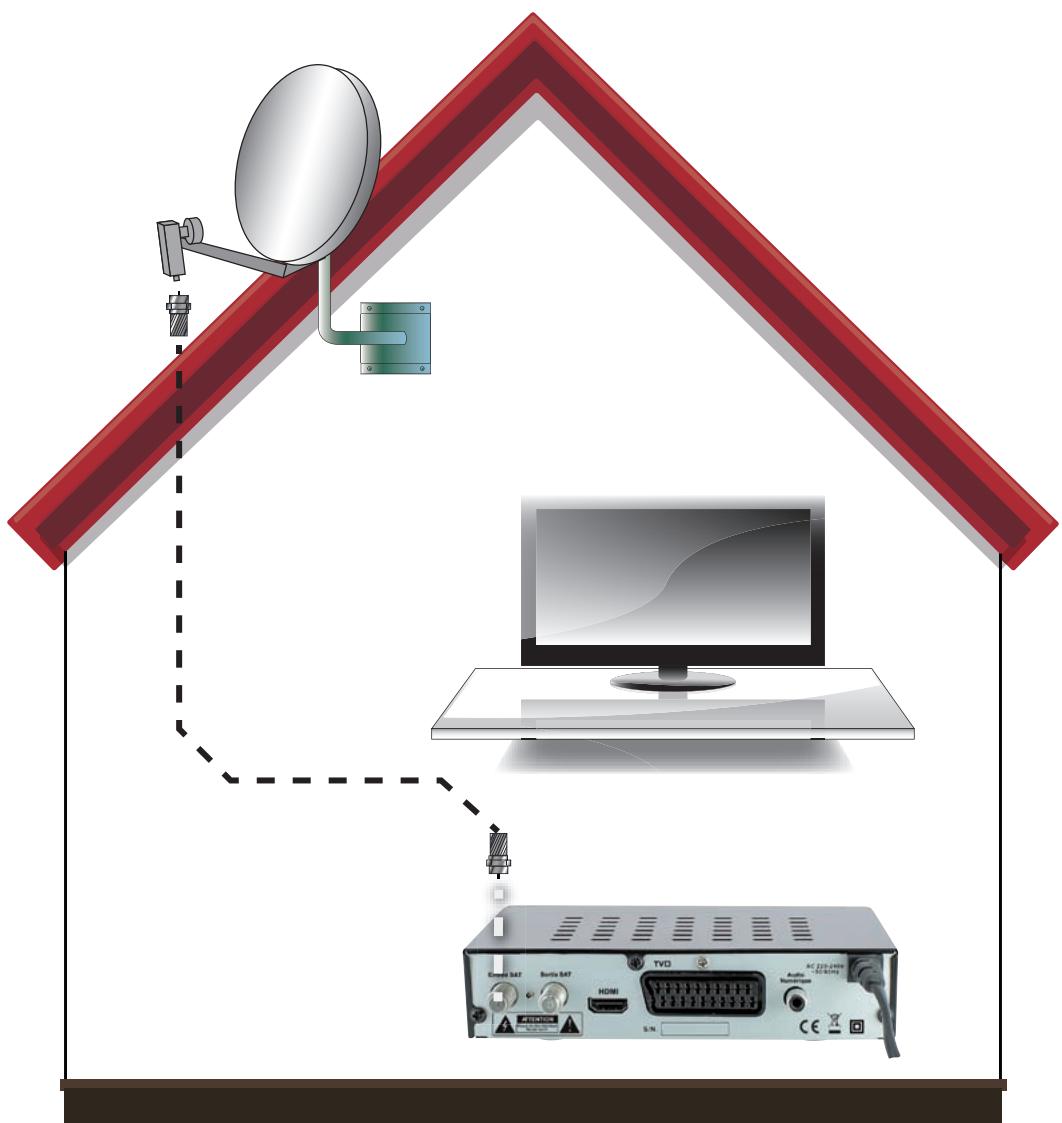

Branchez vous câble coaxial (d'antenne) sur l'entrée «F» «Entrée SAT» du récepteur.

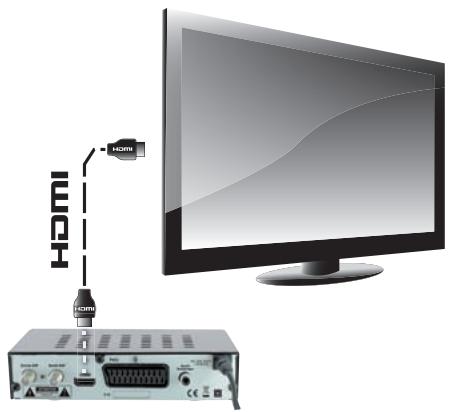

Raccordement TV HD - HDMI

Profitez de la qualité HD en reliant votre récepteur au télévisuer avec un cordon HDMI.

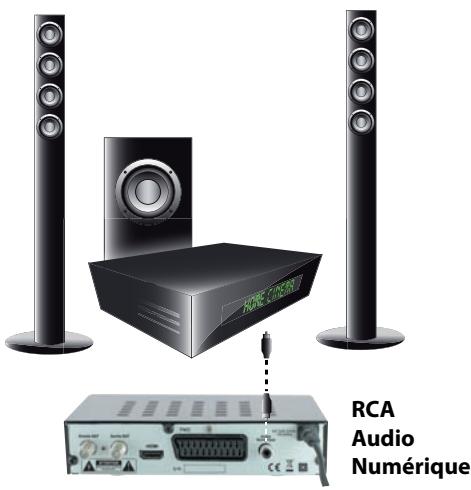

Raccordement Home Cinéma

Pour relier le terminal à votre ensemble
Home Cinéma, utilisez un cordon RCA,
connectez le cordon entre la prise
reprises Audio Numérique et la prise
correspondante de votre Amplificateur.

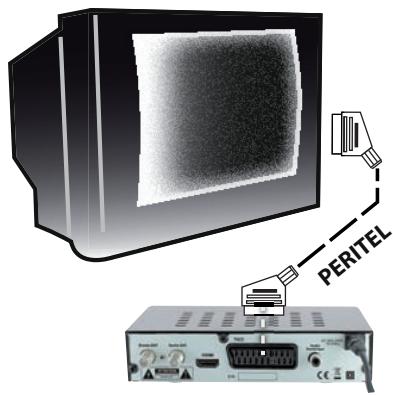

Raccordement TV SD

Reliez le terminal à votre télévisuer SD à l'aide d'un cordon péritel entre la prise repérée TV du terminal et le connecteur péritel du télévisuer.

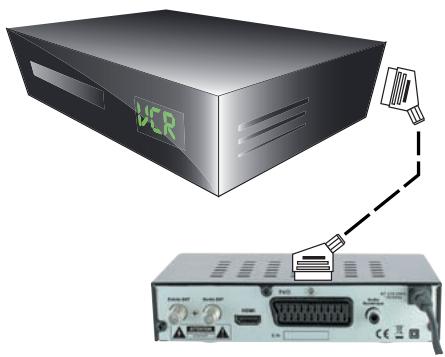

Raccordement Magnétoscope

Reliez le terminal à votre magnétoscope, graveur DVD... à l'aide d'un cordon péritel entre la prise repérée TV du terminal et le connecteur péritel du magnétoscope.

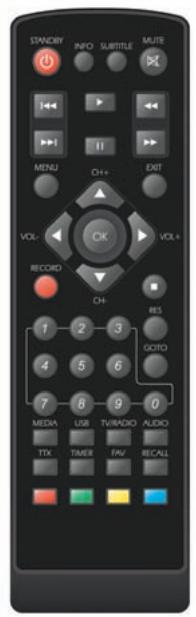

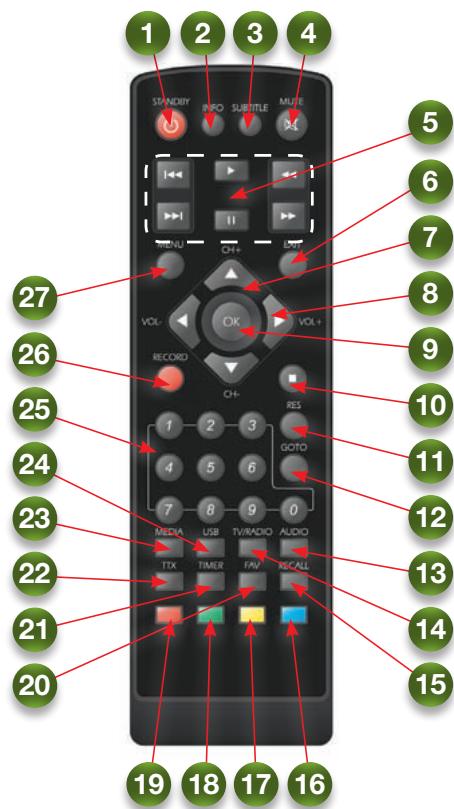

Télécommande

1/MARCHE/ARRET:Met en fonction ou en veille le récepteur

2/ INFO : Affiche les informations de la chaîne

3/ SUBTITLE: Active les sous-titres

4/ MUTE Coupe ou remet le son

5/ FONCTIONS MULTIMÉDA

6/ EXIT : Permet de sorting des menus
7/▲ et▼: Changement de chaine et touches «haut/bas» dans les menus
8/ et : Réglage du volume et touches «gauche/ droite » dans les menus
9/ OK: Permet de valider un paramètre / d'acceder à la liste de chaînes
10/ STOP: stoppe la lecture d'un fisier multimédia, permet également de revenir au direct en mode «Timeshift» ...
11/ RES : Changement de la résolution Video
12/ GOTO: Permet d'acceder à une scène en indiquant un temps (00h00)
13/ AUDIO: permet de sélectionner les différentes porteuses AUDIO diffusées par la chaine
14/TV/RADIO:Listes TV ou Radio
15/ RECALL: permet de revenir à la chaine précédente
16/ Touche de fonction BLEUE
17/ Touche de fonction JAUNE
18/ Touche de fonction VERTE
19/ Touche de fonction ROUGE
20/FAV:Permet d'acceder aux listes de chaines favorites.
21/TIMER:Permit de programmer l'appareil (enregistrents...)

22/ TTX: Décodeur Télatexte
23/MEDIA:Permet d'acceder à la liste des enregistements
24/FILE:Permet d'acceder au contenu multimédia (films, videos, photos, musiques) d'un support USB connecté)
25/ Touches numériques : touches 0 à 9
26/ RECORD: Touche enregistrement
27/MENU:Quitte le mode normal pour aller dans le menu ou quitte le mode menu

Mise en place des piles :

Ne mélangez pas piles neuves et usages.
Si vous n'utilise pas la télécommande pendant une longue durée, enlevez les piles.

Ne jetez pas les piles usagées avec vos déchets ménagers, mais dans les bacs de recyclage prévus à cet effet.

(2 piles UM-4 R03 1,5V AAA)

Démarrage

Appuyez sur la touche de la télécommande pour allumer le récepteur.

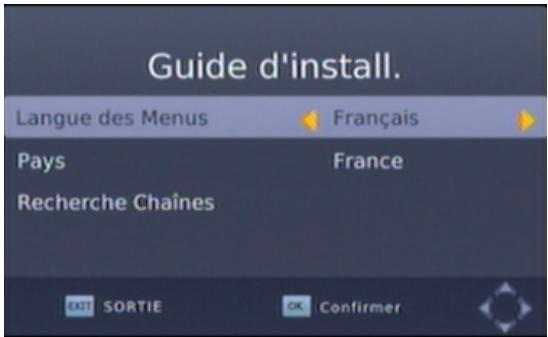

L'assistant d'installation démarre :

Dans ce premier menu, Utilisez les touches , , et pour désirer votre langue et votre pays.

Descendez ensuite sur «Recherche Chaines» et appuyez sur la touche OK pour acceder à l'écran suivant.

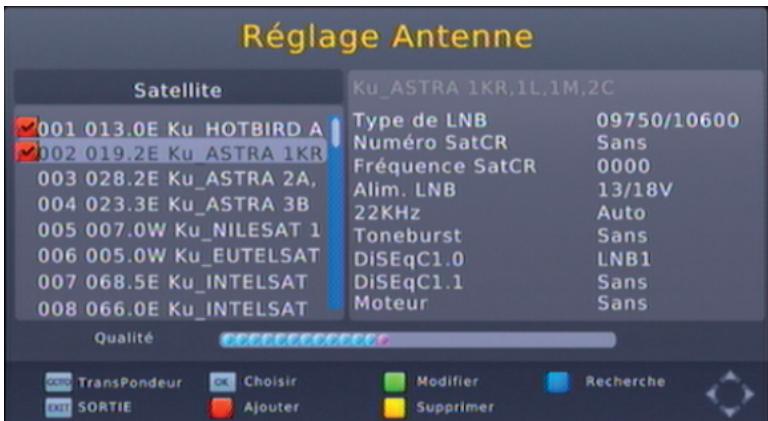

Dans ce menu, on retrouve la liste des satellites dans la colonne de gauche et leurs réglages associés dans la colonne de droite. Ces réglages permettent de configurer le récepteur en fonction du matériel present dans l'installation (LNB universel, LNB 2 têtes, antennne motorisée...).

Reportez vous aux pages suivantes en fonction du type de votre installation :

• Réception d'un satellite (LNB universal) : pages 13 et 14
• Réception de deux satellites (LNB Monobloc ou commut. DiSEqC : pages 15 à 17

1) RÉCEPTION D'UN SATELLITE (LNB UNIVERSEL)

a) Verification du niveau de signal

Pour installer ce type de LNB avec le récepteur, aucun réglage n'est nécessaire, il suffit de sélectionner le satellite youlu dans la colonne de gauche, de vérifier la réception à l'aide de la barre de qualité :

La barre de qualité permet également de réaliser le pointage la parabole lors d'une nouvelle installation.

Il est possible de vérifier les autres transpondeurs : il suffit de positionner le curseur sur le satellite youlu puis d'appuyer sur la touche GOTO :

La liste des transpondeurs correspondant au satelliteCHOsi apparait a l'écran.

Utilisez les touches et pour selectionner le transpondeur souhaite.

Cette fonction permet de vérifier la présence et la qualité du signal sur plusieurs fréquences afin de contrôler le pointage de la parabole.

Les touches de fonction jaune et verte permettent également de modifier ou d'ajouter un satellite ou un transpondeur.

b) Recherche des chaînes

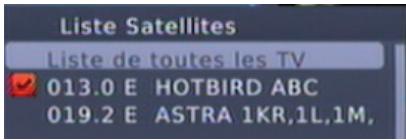

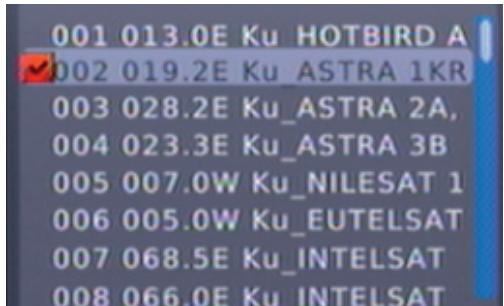

Dans la colonne de gauche, utilisez les touches et et OK pour désirir le satellite que vous poulez scanner. Dans notre exemple, on désira les satellite ASTRA reçu grâce au LNB Universal.

Le satellite chosesi est alors coché (case de couleur rouge).

Appuyez maintenant sur la touche de fonction bleue :

Utilisez les touches ,▼, ⊥ et ⊙ pour déterminer le type de recherche :

• Recherche (par défaut / avancée / réseau) :

• Mode «par défaut»: le récepteur effectuera une recherche sur les transpon deurs qui sont mémorisés d'usine (recherche plus rapide).

• Mode «avancée»: le récepteur scanne tout d'abord les fréquences afin de couver les transpondeurs puis il effectue une recherche sur les transpondeurs trouvés. Cette recherche permet de couver les nouveaux transpondeurs.

• Mode «réseau»: le récepteur détecte les chaînes faisant partie d'un réseau et trouve de cette manière les autres chaînes du réseau.

• Code (Clair / Toutes): Cette fonction permet de selectionner le type de recherche : chaînes diffusées en clair seulement ou toutes les chaînes (diffusées en clair et codées).

• Service Type (DTV / Radio / Tout) : Cette fonction permet de selectionner le genre des chaînes : chaînes TV seulement (DTV), Radios seulement (Radio) ou les deux (Tout).

Appuyez ensuite sur la touche OK de la télécommande pour lancer la recherche :

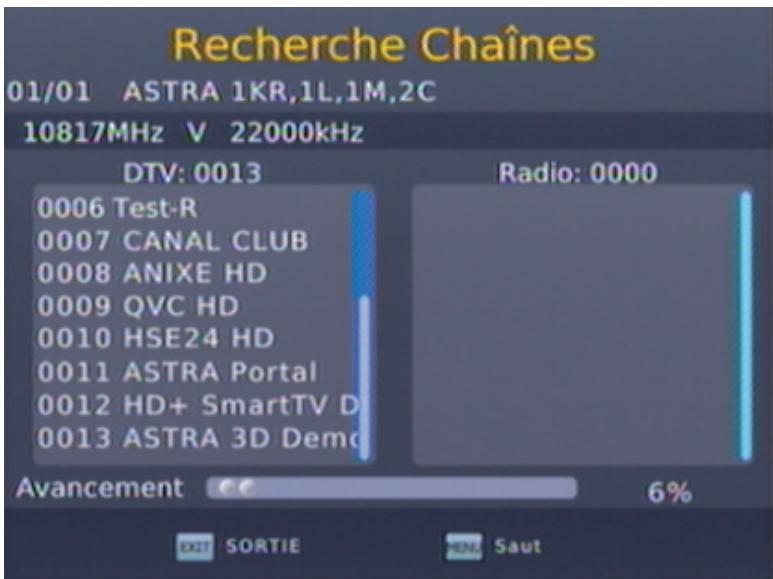

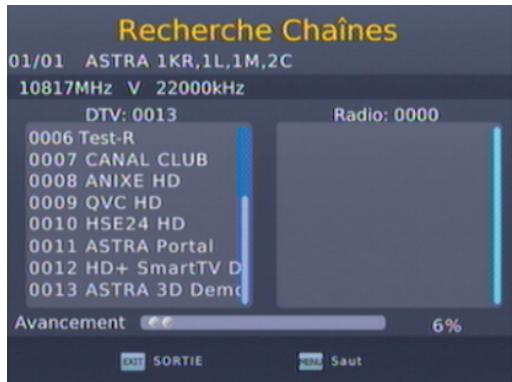

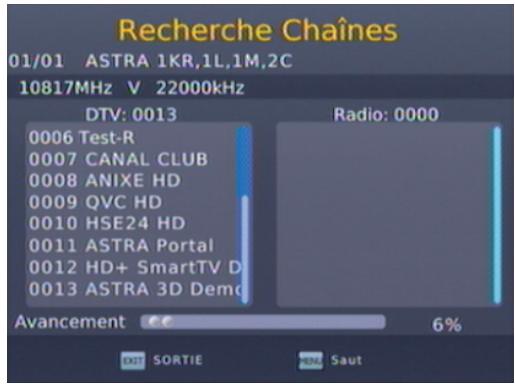

La recherche commence, la liste des chaînes TV trouvées apparaît dans la colonne de gauche, les chaînes radio dans la colonne de droite.

On peut vérifier l'avancement de la recherche à l'aide de la barre au bas de l'écran.

À la fin de la recherche, le récepteur sort automatiquement du menu et les premières images apparaisent.

2) RÉCEPTION DE DEUX SATELLITES (LNB MONOBLOC)

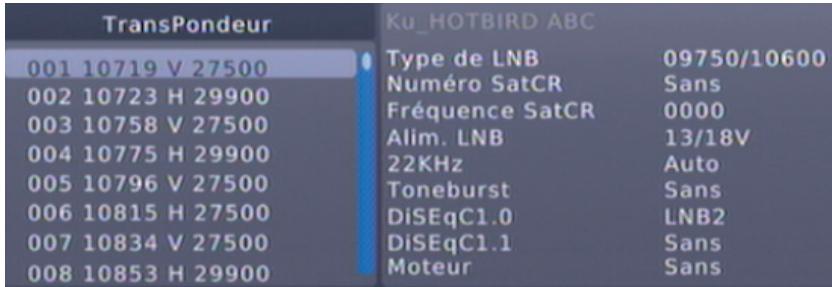

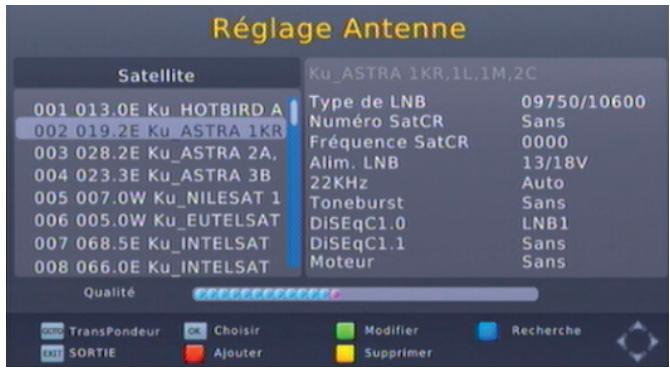

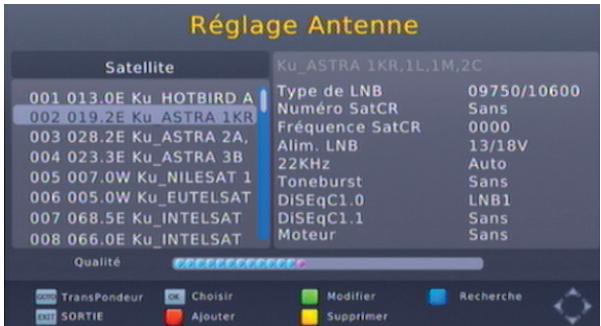

a) Reglages et Vérification du niveau de signal

Pour installer ce type de LNB avec le récepteur, il est nécessaire de modifier les réglages des deux satellites reçus (ASTRA et HOTBIRD).

Sélectionnez le premier satellite à l'aide des touches ▲,▼ puis appuyez sur la touche ▷ pour entrer dans les réglages.

Type de LNB	09750/10600
Numero SatCR	Sans
Fréquence SatCR	0000
Alim. LNB	13/18V
22KHz	Auto
Toneburst	Sans
DISEqC1.0	LNB2
DISEqC1.1	Sans
Moteur	Sans

À la ligne «DiSEqC 1.0», utilisez les touches « et « pour sélectionner LNB1 pour le satellite ASTRA et LNB2 pour le satellite HOTBIRD (dans cet ordre dans la plupart des cas).

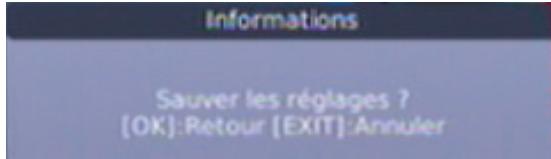

Une fois la modification effectuée, appuyez sur la touche EXIT pour revenir à la sélection du satellite (colonne de gauche).

Positionnez vous sur le Satellite ASTRA puis sur le satellite HOTBIRD pour vérifier le bon réglage du récepteur et de la parabole à l'aide de la barre de qualité de réception.

La barre de qualité permet également de réaliser le pointage la parabole lors d'une nouvelle installation.

Pour vérifier l'un des transpondeurs en particulier, il suffit de positionner le curseur sur le satellite youlu puis d'appuyer sur la touche GOTO :

La liste des transpondeurs correspondant au satelliteCHOsi apparait a l'écran.

TransPondeur	Ku_HOTBIRD ABC
001 10719 V 27500	Type de LNB	09750/10600
002 10723 H 29900	Numero SatCR	Sans
003 10758 V 27500	Fréquence SatCR	0000
004 10775 H 29900	Alim. LNB	13/18V
005 10796 V 27500	22KHz	Auto
006 10815 H 27500	Toneburst	Sans
007 10834 V 27500	DISeqC1.0	LNB2
008 10853 H 29900	DISeqC1.1	Sans
	Moteur	Sans

Utilisez les touches et pour selectionner le transpondeur souhaite.

Cette fonction permet de vérifier la présence et la qualité du signal sur plusieurs fréquences afin de contrôler le pointage de la parabole.

Les touches de fonction jaune et verte permettent également de modifier ou d'ajouter un satellite ou un transpondeur.

b) Recherche des chaînes

Dans la colonne de gauche, utilisez les touches et et OK pour désirir le ou les satellites que vous poulez scanner. Dans notre exemple, on désira les satellites ASTRA et HOTBIRD reçus grâce au LNB Monobloc.

Les satellites choisis sont alors cochés (case de couleur rouge).

Appuyez maintenant sur la touche de fonction bleue :

Utilisez les touches ,▼, ⊥ et ⊙ pour déterminer le type de recherche :

• Recherche (par défaut / avancée / réseau) :

• Mode «par défaut»: le récepteur effectuera une recherche sur les transpon deurs qui sont mémorisés d'usine (recherche plus rapide).

• Mode «avancée» : le récepteur scanne tout d'abord les fréquences afin de couver les transpondeurs puis il effectue une recherche sur les transpondeurs trouvés.

Cette recherche permet de trouver les nouveaux transpondeurs.

• Mode «réseau»: le récepteur détecte les chaînes faisant partie d'un réseau et trouve de cette manière les autres chaînes du réseau.

• Code (Clair / Toutes): Cette fonction permet de selectionner le type de recherche : chaînes diffusées en clair seulement ou toutes les chaînes (diffusées en clair et codées).

• Service Type (DTV / Radio / Tout) : Cette fonction permet de selectionner le genre des chaînes : chaînes TV seulement (DTV), Radios seulement (Radio) ou les deux (Tout).

Appuyez ensuite sur la touche OK de la télécommande pour lancer la recherche :

La recherche commence, la liste des chaînes TV trouvées apparaît dans la colonne de gauche, les chaînes radio dans la colonne de droite.

On peut vérifier l'avancement de la recherche à l'aide de la barre au bas de l'écran.

À la fin de la recherche, le récepteur sort automatiquement du menu et les premières images apparaisent.

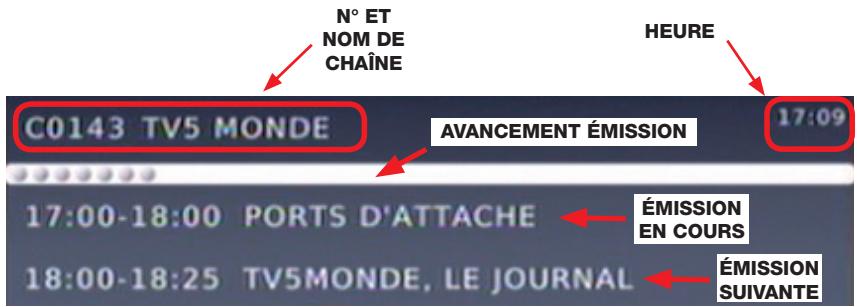

BARRE D'INFO

La barre d'info s'affiche au changement de chaine ou lorsque l'on appuie sur la touche INFO de la télécommande pour apporter des informations sur la chaine regardée au téléspectateur.

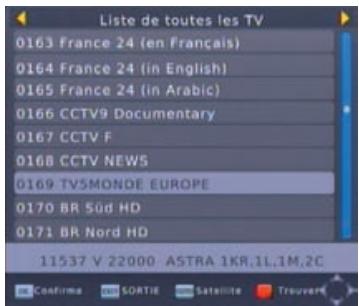

CHANGEMENT DE CHÂINE

Utilisez la télécommande pour changer de chaine. Plusieurs possibilités s'offrent à vous :

• Le pavé numérique (0 à 9): composez le numéro de châne que vous désirez.
• Les touches CH+ et CH- : Avancez ou reculez dans l'ordre de la liste.
• la liste des chaînes : Appuyez sur la touche OK pour acceder à la liste :

Utilisez les touches et pourCHOIR une chaINE Appuyez sur la touche OK pour valider votrechoix

RéGLAGE DU VOLUME

• Appuyez sur les touches VOL+, VOL- pour régler le niveau sonore.
• Appuyez sur la touche pour couper le son, appuyez de nouveau pour réactiver le son.

ACTIVER LES SOUS-TITRES

• Appuyez sur la touche SUBTITLE pour activer les sous-titres.
• Utilisez les touches et pour sélectionner la langue des sous-titres et appuyez sur OK pour valider.

Attention : les sous-titres sont des informations transmises par les chaînes. La présence de ceux-ci et les paramètres de langue dépendent donc de la chaîne.

Appuyez sur la touche TTX pour activer le télétexte (si diffusé)

ACCÉDER AUX RADIOS

Appuyez sur la touche «TV/RADIO» pour acceder à la liste des radios. Appuyez de nouveau pour revenir aux chaînes de télévision.

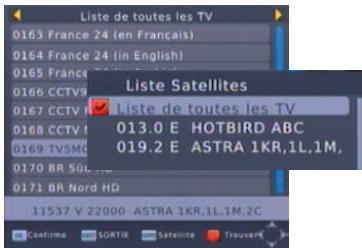

CHANGER DE SATELLITE

Appuyez sur la touche OK pour acceder à la liste de chaînes puis utilisez la touche «GOTO» pour changer de satellite :

Utilisez les touches et pour désir un satellite et appuyez sur la touche OK pour valider votrechoix.

LISTES DE CHÂINES FAVORITES

Ce récepteur permet de réunir vos chaînes préférées dans 4 listes favorites (info, sport, musique et film).

Pour acceder à vos listes favorites, appuyez sur la touche FAV de votre télécommande.

Votre listedeavoriapparaitaIecran...

• Utilisez les touches , et OK pour désir une chaîne.
• Utilisez les touches et pour changer de liste.

Pour creer une liste favorites, consultez la page 29 de la notice.

CHOIX PORTEUSE AUDIO

Appuyez sur la touche AUDIO.

• Utilisez les touches , et OK pour l'une des porteuses audio disponible.
• Utilisez les touches et pour changer de mode audio (Mono: LEFT/LEFT ou RIGHT/RIGHT. Stereo: LEFT/RIGHT).

Enregistrement sur support USB

INSERTION PÉRIPHÉRIQUE DE STOCKAGE (CLÉ USB, DISQUE DUR EXTERNE)

Insérez votre périhérique USB (cle USB, Disque Dur externe...) dans le connecteur en façade.

Une fois le dispositif USB branché, vous pouvez acceder à son contenu après un léger temps d'analyse (un message s'affiche).

Dispositif USB inséré

Ce connecteur vous permettra également d'enregistrer vos programmes sur votre clé USB

ou sur votre disque dur externe, de profiter de la fonction «Timeshift» vous permettant demettre vos émission sur «PAUSE», de faire un «RETOUR RAPIDE»…etc à tout moment.

Enfin, l'USB vous aidera àmettre à jour votre apparéil simplement etrapidement à l'aide de VOte clé USB ou de VOte disque dur.

ENREGISTREMENT INSTANTANÉ (MANUEL)

Pour lancer un enregistrement manuel :

• Choisissez tout d'abord la châne que vous pouze enregistrer.
• Appuyez sur la touche RECORD de la télécommande.

Un message s'affiche à l'écran, puis le compteur se met en route dans le coin supérieur gauche de l'écran.

00:00:17

Par défaut l'enregistrement lancé ne prendra fin que lorsque vous appuyez sur la touche STOP ou quand l'espace sera insuffisant sur votre dispositif de stockage.

L'écran d'informations (touché INFO) permet d'obtenir des renseignements sur l'enregistrement en cours :

Appuyez sur la touche EXIT pour faire disparaître cet écran.

INFO
Mode PYR	ENREGISTREMENT
Space total	931.29 GB
Space libre	915.69 GB
Système Fichier	FAT32
Taille de groupe	32 KB
Nom	TV5MONDE EUROPE-10
Taille d'enregistre	915.70 GB
Temps d'enregistre	942:27:39
Enregistrer Bitrat	283 KB/S
Taille lecture	0 KB
Taille enregistrrem	7.46 MB

Enregistrement sur support USB

Pour arrêté l'enregistrement, pressez la touche STOP
Un message s'affiche :

Appuyez sur OK pour confirmer l'arrêt ou sur EXIT pour annuler.

ENREGISTREMENT PROGRAMMÉ (TIMER)

Pour programmer un enregistrement, appuyez sur la touche TIMER de la télécommande :

Vous accedez alors à la liste des programmations.

Appuyez sur la touche de fonction rouge pour creer une nouvelle programmation.

Utilisez les touches et pour naviguer entre les différents paramètres :

• Type de chaine : Utilisez les touches « et » pour désirir le mode (TV ou Radio).
• N° de chaine : Utilisez les touches « et » pour désir le N° de la chaine que vous voulez enregistrer.
• Nom de chaine : permet de vérifier le nom de la chaine une fois que le N° est choisi.
• Date : Utilisez les touches et et les touches numériques (0-9) pour régler la date de l'enregistrement
• Heure de début : Utilisez les touches et et les touches numériques (0-9) pour régler l'heure de début de l'enregistrement.
• Heure de fin : Utilisez les touches et et les touches numériques (0-9) pour régler l'heure de fin de l'enregistrement.
• Répetition : Utilisez les touches « et » pour désir la périodicité (une fois, chaque jour ou chaque semaine)
• Mode : Utilisez les touches « et » pour désir le mode enregistrer (voir ou enregistrer)

Appuyez ensuite sur la touche OK pour confirmer les réglages de la programmation.

La programmation est alors résumée sur l'écran des timers. Il est possible de modifier ou de supprimer cette programmation en utilisant les touches de fonction verte ou bleue.

LECTURE DES ENREGISTREMENTS

Appuyez sur la touche MEDIA de la télécommande pour acceder à la liste des enregistements :

• Utilisez les touches et pour désir l'enregistrement que vous poulez dire.

• Appuyez sur la touche OK pour afficher l'aperçu de la video.

• Appuyez sur la touche de fonction rouge pour passer la video en plein écran. (il est possible d'appuyer à nouveau sur cette touche pour repasser à l'écran d'aperçu).

• Utilisez les touches de fonction jaune et verte pour «Supprimer» ou «Renommer» un enregistrement.

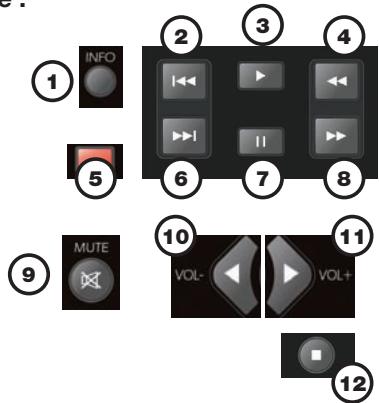

Fonctions de la télécommande pendant la lecture :

1 - Affiche les informations sur l'enregistrement lu (durée, nom,aille...)
2 - Enregistrement Précédent
3 - Lecture
4 - Retour rapide (x2, x4, x8, x16, x32)
5 - Commutation aperçu / plein écran
6 - Enregistrement Suivant
7 - Pause
8-Avance rapide (x2,x4,x8,x16,x32)
9 - Coupure du son
10 - Baisse le volume
11 - Augmente le volume
12 - Arrêt de la lecture

Appuyez sur la touche EXIT pour sortir de ce menu.

UTILISATION DU «TIMESHIFT» (CONTRÔLDE DU DIRECT)

La fonction «Timeshift» permet de regarder une émission en différé par rapport à sa diffusion. Avec la touche PAUSE, vous ne perdrez plus le fil de l'histoire lorsque vous téléphone sonne par exemple. Vous pouzemettre en pause lorsque vous regardez la télévision, puis relancer la lecture, comme si vous regardiez une cassette VHS ou un DVD. Lorsque vous appuyez sur la touche Pause, l'image se fige, mais l'appareil enregistre la suite de l'émission. Ensuite, au moment où la pause est arrêtée, la lecture de l'enregistrement début mais l'appareil continue à enregistrer. Vous étés donc en différé. Si vous appuyez sur la touche avance rapide, la lecture s'accélère jusqu'à ce que vous atteigniez la fin de l'enregistrement, la lecture reprend alors normalement en temps réel. Vous pouze donc facilement sauter les coupures publicitaires.

ACTIVATION DU «TIMESHIFT» (CONTRÔLDE DU DIRECT)

En mode normal, appuyez sur la touche PAUSE

le bandeau suivant s'affiche alors à l'écran pour vous indiquer que la fonction est activée (l'enregistrement début) :

Une fois cette information affichée, l'image se fige (pause), le récepteur enregistre automatiquement et continuèlement l'émission en cours, il suffit maintenant d'utiliser les touches multimédia pour gérer la lecture.

Exemple : si l'on active la fonction Time shift sur la chaîne TF1 à 11h12 et ce jusqu'12h, on peut revenir en arrêté jusqu'à cet hora et naviguer sur cette période comme on le souhaite (avance rapide, pause, etc...)

00:00:08

00:01:51

Le bandeau d'informations vous indique le retard par rapport au direct (durée d'enregistrement : ci-dessus : 1mn et 51s) et la progression par rapport à cette durée (ci-dessus : 8 secondes). Appuyez sur EXIT pour faire disparaître ce bandeau et sur la touche INFO pour le rappeler.

Fonctions de la télécommande pendant le différé :

1 - Bandeau d'Informations
2 - Lecture
3 - Retour rapide (x2, x4, x8, x16, x32)
4 - Coupure du son
5-Pause
6 - Avance rapide (x2, x4, x8, x16, x32)
7-1 appui:retour au direct/2 appuis:Arret du TimeShift
8 - Baisse le volume
9 - Augmente le volume

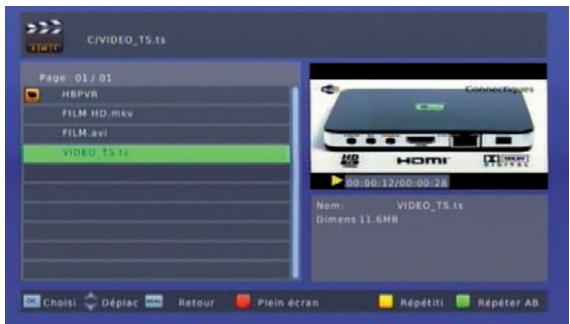

POUR REGARDER UN FILM :

Pour acceder aux enregistements : selectionnez PVR (voir page 22)

Appuyez sur la touche USB pour acceder au menu multimédia puis utilisez les touches et OK pour sélectionner «FILMS»:

• Utilisez les touches et pour désir le film ou la video à dire
• Appuyez sur la touche OK pour afficher l'aperçu du film sélectionné.
• Appuyez sur la touche de fonction rouge pourmettrele film en plein écran.

Il est possible d'activer la répétition du ou des films en utilisant la touche de fonction jaune (appuyez plusieurs fois pour désirir 1 fjichier / dossier complet / Lecture aléatoire)

Fonctions de la télécommande pendant la lecture :

1 - Affiche la barre d'info
2 - Film Précédent
3 - Lecture
4 - Retour rapide (x2, x4, x8, x16, x32)
5 - Répartition d'un passage définir (A - B)
6 - Repétition (Film, dossier complet...)
7 - Film Suivant
8 - Pause
9 - Avance rapide (x2, x4, x8, x16, x32)
10 - Coupure du son
11 - Baisse le volume
12 - Augmente le volume
13 - Arret de la lecture

Appuyez sur la touche EXIT pour revenir à la liste des films, appuyez de nouveau pour revenir au menu multimédia (Musique, Photo, Film ...) ou pour sortir du menu.

Écoutez vos musiques

POUR ÉCOUTER DE LA MUSIQUE :

Appuyez sur la touche USB pour acceder au menu multimédia puis utilisez les touches et OK pour sélectionner «MUSIQUE»:

• Utilisez les touches et pour désir le fichier musical à lire
• Appuyez sur la touche OK pour lancer la lecture.
• Appuyez sur la touche de fonction jaune pour activer le mode «répetition» (appuyez plusieurs fois pour désir 1 fichier / dossier complet / Lecture aléatoire)

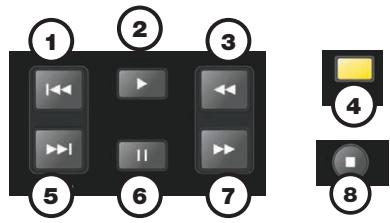

Fonctions de la télécommande pendant la lecture :

1 - Fichier audio Précédent
2-Lecture
3 - Retour rapide (x2, x4, x8, x16, x32)
4 - Répartition (Musique, dossier complet...)
5 - Fichier audio Suivant
6-Pause
7-Avance rapide (x2,x4,x8,x16,x32)
8 - Arrêt de la lecture
9 - Coupure du son
10 - Baisse le volume
11 - Augmente le volume

Appuyez sur la touche EXIT pour revenir au menu multimédia (Musique, Photo, Film ...) ou pour sortir du menu.

POUR VISIONNER DES PHOTOS :

Appuyez sur la touche USB pour acceder au menu multimédia puis utilisez les touches

et et OK pour sélectionner «PHOTOS»:

• Utilisez les touches et pour désir le fichier image à lire
• Appuyez sur la touche Bleue pour afficher les photos en «vignettes»

• Appuyez sur la touche OK pour basculer en mode «Plein écran»
• Appuyez sur la touche LECTURE pour lancer le diaporama

Fonctions de la télécommande pendant le diaporama :

1 - Fichier précédent
2 - Lecture du diaporama
3 - Fichier suivant
4 - Pause du diaporama
5-Zoom (x2,x4,x8)
6 - Rotation à gauche
7 - Rotation à droite
7 - Mode «Vignettes»
8 - Arét Diaporama

Appuyez sur la touche EXIT pour revenir à la liste des images, appuyez de nouveau pour revenir au menu multimédia (Musique, Photo, Film ...) ou pour sortir du menu.

POUR ACCÉDER AU MENU PRINCIPAL :

Appuyez sur la touche MENU pour acceder au menu principal puis utilisez les touches

et pour acceder aux différents sous menus :

Appuyez sur la touche OK pour entrer dans un sous-menu et sur la touche EXIT pour ensorting.

1) CHÂINES :

Appuyez sur la touche MENU puis utilisez les touches « et « et OK pour entrer dans le sous-menu « CHÂINES » :

a) Éditer Châines

Appuyez sur la touche OK ou sur la touche pour entrer dans ce menu.

Utilisez le pavé numérique (touches 0 à 9) pour entrer le mot de passer :

(Mot de passage usine : 000000)

Entrer mot de salle XXXXX -

• Utilisez les touches et pour naviguer dans la liste de chaînes.

• Utilisez les touches et pour faire défiler la liste de chaînes de 10 en 10.

• Appuyez sur la touche «GOTO» pour afficher les chaînes d'un satellite en particulier :

• Utilisez la touche de fonction ROUGE pour déplacer une chaîne :

Utilisez les touches et ou les touches numériques (0 à 9) pour déplacer la chaîne.

• Utilisez la touche de fonction VERTE pour sauter (éviter) une ou des chaînes au zapping :

• Utilisez la touche de fonction JAUNE pour verrouiller une ou des chaînes :

Menu : Chaînes

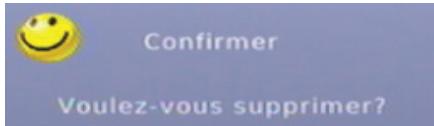

• Utilisez la touche de fonction BLEUE pour supprimer une ou plusieurs chaînes :

0173 NDR FS MV HD

un picto apparait sur la chaîne que l'on souhaite supprimer

• Utilisez la touche de fonction FAV pour ajouter des chaînes aux listedes favorites :

Utilisez ensuite les touches ▲ et ▼ pour sélectionner dans qu'elle liste vous désirez ajouter cette chaîne :

(Film, Info, Sport ou encore Musique)

Valdez à l'aide de la touche OK.

Type de Favori

Désactéve

Film

Info

Sport

Musique

0176 PHOENIX HD

un picto apparait sur la chaîne que l'on ajoute aux listedes fav.

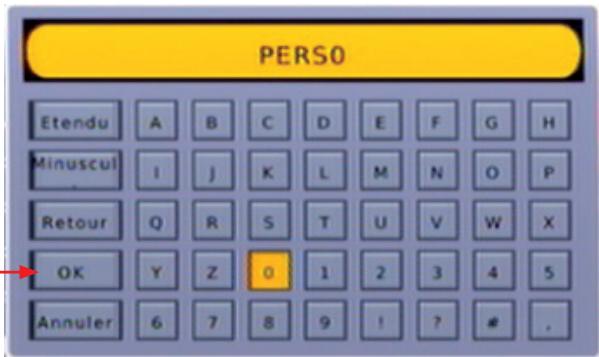

• Utilisez la touche de fonction INFO pour denomner une chaîne :

Utilisez ensuite les touches , , , et OK pour déterminer le nouveau nom de la chaîne.

Valdez à l'aide de la touche OK.

Une fois l'edition des chaînes terminée, appuyez sur la touche EXIT. Un message s'affiche :

Appuyez sur la touche OK pour sauvegarder les réglages ou sur la touche EXIT pour annuler.

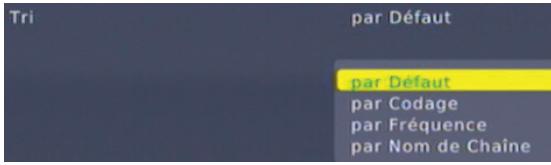

b) Tri

Appuyez sur la touche OK ou sur la touche pour entrer dans ce menu.

• Utilisez les touches et pour désir la méthode de tri des chaînes : par défaut, par codage, par fréquence ou par nom de chaîne.

Appuyez sur OK pour valider votre choix, un message indique le nouveau classement en cours :

"Classment, patientez..."

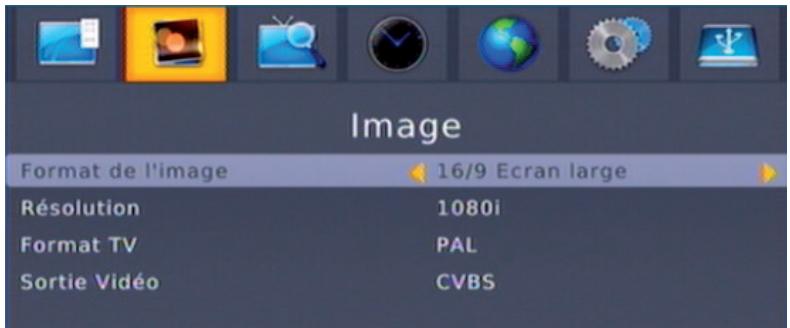

2) IMAGE :

Appuyez sur la touche MENU puis utilisez les touches « et » et OK pour entrer dans le sous-menu «IMAGE»:

• Format de l'image : utilisez les touches et pour selectionner le format de l'écran qui vous convient. (Auto, 16/9 pillarbox, 16/9 panscan, 4/3 Boite aux lettres, 4:3 recadrage, 4:3 plein écran, 16/9 écran large).
• Résolution : utilisez les touches « et » pour sélectionner la résolution qui vous convient (1080i, 1080p, 576i, 576p, 720p)
• Format TV : utilisez les touches « et » pour sélectionner le format TV (PAL, SECAM)
• Sortie Video : utilisez les touches et pour selectionner le type video de la sortie péritel (CVBS ou RBG)

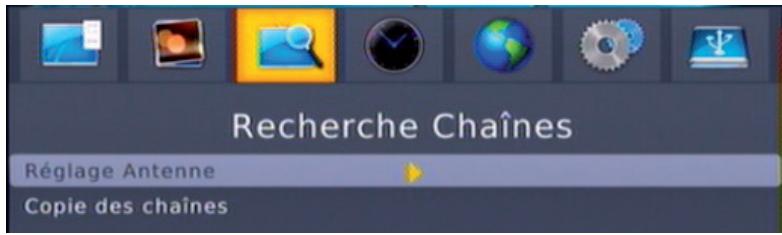

3) RECHERCHE CHÂNES :

Appuyez sur la touche MENU puis utilisez les touches « et « et OK pour entrer dans le sous-menu «RECHERCHE CHÂINES» :

a) Réglage Antenne

Appuyez sur la touche OK ou sur la touche pour entrer dans ce menu.

Ce menu permet de consulter ou de modifier les paramètres des satellites. Il permet également de lancer une recherche de chaînes sur les satellites sélectionnés.

(Voir pages 12 à 17 : réglages d'antenne)

Dans la colonne de gauche, on retrouve la liste des satellites et leurs réglages associés dans la colonne de droite. Ces réglages permettent de configurer le récepteur en fonction du matériel présent dans l'installation (LNB universel, LNB 2 têtes, ...).

Utilisez les touches et pour selectionner le satellite souhaite et appuyez sur la touche. pour passer dans la colonne de droite.

Utilisez les touches et pour naviguer dans les paramètres et les touches et pour les modifier. Une fois les modifications terminées, appuyez sur la touche EXIT pour revenir à la liste des satellites (colonne de gauche).

GOTO : il est possible d'afficher la liste des transpondeurs (liste de fréquences par satellite pré-enregistrées dans l'appareil pour couver les chaînes.

GOTO : appuyez sur cette touche pour afficher la liste des transpondeurs (liste de fréquences par satellite pré-enregistrées dans l'appareil pour couver les chaînes.

AJOUTER : appuyez sur la touche de fonction ROUGE pour ajouter un nouveau satellite ou un nouveau transpondeur :

NOUVEAU SATELLITE

Ajouter
No.	052
Nom Satellite	NewSat1
Longitude Direction	Est
Longitude Angle	019.3
Bande	Ku

NOUVEAU TRANSPONDEUR

Ajouter
TransPondeur	119
Fréquence:	11537
Symbole	22000
Polarité	V

MODIFIER : appuyez sur la touche de fonction VERTE pour modifier un satellite ou un transpondeur.

SUPPRIMER: appuyez sur la touche de fonction JAUNE pour supprimer un satellite ou un transpondeur.

RECHERCHE : appuyez sur la touche de fonction BLEUE pour lancer une recherche sur le ou les satellites / transpondeurs sélectionnés.

Utilisez les touches ,▼, ⊥ et ⊙ pour déterminer le type de recherche :

• Recherche (par défaut / avancée / réseau) :

• Mode «par défaut»: le récepteur effectuera une recherche sur les transpon deurs qui sont mémorisés d'usine (recherche plus rapide).

• Mode «avancée» : le récepteur scanne tout d'abord les fréquences afin de couver les transpondeurs puis il effectue une recherche sur les transpondeurs trouvés. Cette recherche permet de couver les nouveaux transpondeurs.

• Mode «réseau»: le récepteur détecte les chaînes faisant partie d'un réseau et trouve de cette manière les autres chaînes du réseau.

• Code (Clair / Toutes): Cette fonction permet de selectionner le type de recherche : chaînes diffusées en clair seulement ou toutes les chaînes (diffusées en clair et codées).

• Service Type (DTV / Radio / Tout) : Cette fonction permet de selectionner le genre des chaînes : chaînes TV seulement (DTV), Radios seulement (Radio) ou les deux (Tout).

Appuyez ensuite sur la touche OK de la télécommande pour lancer la recherche :

La recherche commence, la liste des chaînes TV trouvées apparait dans la colonne de gauche, les chaînes radio dans la colonne de droite.

On peut vérifier l'avancement de la recherche à l'aide de la barre au bas de l'écran.

À la fin de la recherche, le récepteur sort automatiquement du menu et les premières images apparaisent.

b) Copie des chaînes

Appuyez sur la touche OK ou sur la touche pour entrer dans ce menu.

Chargement de l'USB : appuyez la touche pour charger une liste de chaîne à partir d'un dispositif USB (Clé ou disque dur externe). Choisissez le fjichier à charger puis appuyez sur OK.

Sauvegarde sur USB : appuyez la touche pour sauvegarder une liste de chaîne sur un dispositif USB (Clé ou disque dur externe).

3) RÉGLAGE DE L'HEURE :

Appuyez sur la touche MENU puis utilisez les touches « et » et OK pour entrer dans le sous-menu «HEURE»:

Décalage horsé (Auto ou Manuel) : Utilisez les touches et pour faire votre choix. En mode Auto, l'heure sera affichée automatiquement après avoir sélectionner le Fuseau horsé. En mode manuel, l'heure sera entrée manuellement.

Fuseau hora (décalage GMT): Utilisez les touches et pour sélectionner le décalage GMT: +1, +2... (En France, le décalage utilisé est +1 l'hiver et +2 l'été).

Date (en mode manuel uniquement): Utilisez les touches et et les touches numériques (0 à 9) pour entrer la date du jour.

Heure (en mode manuel uniquement): Utilisez les touches et et les touches numériques (0 à 9) pour entrer l'heure.

Sommeil (1 à 12h): Utilisez les touches et pourCHOIR le temps de passage en veille automatique de I'appareil.

Durée du bandeau (3 à 15 secondes): Utilisez les touches et pour désir la durée d'affichage du bandeau d'informations.

4) OPTIONS :

Appuyez sur la touche MENU puis utilisez les touches « et » et OK pour entrer dans le sous-menu «OPTIONS» :

Langue des menus : Utilisez les touches « et « pour désir la langue des menus.

Langue des sous-titres : Utilisez les touches « et » pour désir la langue de référence (préféree) des sous-titres.

Langues Audio : Utilisez les touches « et « pour désir la langue de référence (préféree) audio.

Sortie Numérique (PCM, RAW, RAW hdmion) : Utilisez les touches et pour désir le mode audio de la sortie de son numérique.

Audio description (0 à 31): Utilisez les touches et pour activer l'audio description et désir le volume.

5) RÉGLAGE SYSTÈME :

Appuyez sur la touche MENU puis utilisez les touches « et » et OK pour entrer dans le sous-menu «SYSTÉME» :

Contrôle parental : Utilisez la touche ▷ pour entrer dans le menu. Entrez le mot de passer (000000 par défaut).

Utilisez les touches et pour désirier l'âge de référence pour le blocage parental (4 à 18 ans), appuyez sur EXIT pour sortir.

Définir mot de passer : Utilisez la touche ▷ pour entrer dans le menu.

Entrez le mot de passer actuel puis le nouveau deux fois consécutives pour le valider.

Appuyez sur la touche EXIT pour quitter.

Menu : Réglage Système

Restaurer les paramètres par défaut : Utilisez la touche ▷ pour revenir aux paramètres d'usine. Entrez le mot de passer (000000 par défaut).

Appuyez sur OK pour confirmer la remise à zéro sinon appuyez sur la touche EXIT.

Informations : Utilisez la touche ▷ pour afficher les informations relatives au récepteur.

Rappel Lieste : Utilisez les touches « et » pour activer ou désactiver le rappel de liste.

Cette fonction permet d'afficher les dernières chaînes vues en appuyant simplement sur la touche RECALL :

Mise à jour SW : Utilisez la touche ▷ pour entrer dans le menu.

• Mise à jour par USB : permet demettre à jour le logiciel de l'appareil à l'aide d'un dispositif de stockage USB (cle USB, disque dur externe).

• OTA : permet de mettre à jour le logiciel de l'appareil par le satellite enChoosingla période horsaire, le satellite et la fréquence de mise à jour. (Cette méthode ne fonctionne que lors de diffusions de mise à jour).

Le mot de passer usine est 000000. Attention à bien noter le nouveau mot de passer si celui-ci est modifié.

Attention: conserveur précieusement cette partie détachable : Le code universel est : 888888 (en cas d'oubli du code personnel)

Récepteur Satellite Haute Définition

6) USB :

Appuyez sur la touche MENU puis utilisez les touches « et » et OK pour entrer dans le sous-menu «USB»:

Multimédia : Utilisez la touche ▷ pour entrer dans le menu.

Ce menu permet de consulter les fichiers multimédia classés par catégorie prêsents sur le dispositif USB connecté à l'appareil (cle USB, disque dur externe).

a) Réglage Photo : Utilisez la touche ▷ pour entrer dans le menu.

• Durée image : utilisez les touches et pour régler le temps d'affichage de chaque photo dans un diaporama (entre 1 et 8 secondes).
• Mode changement : utilisez les touches « et » pour désirir le type de transition entre les photos dans un diaporama (1 à 60 ou aléatoire).
• Format de l'image : utilisez les touches et pourCHOISIR le format de l'image :

(Conserver : format d'origine, Étirer : adaptation du format à l'écran).

b) Réglage Film : Utilisez la touche ▷ pour entrer dans le menu.

• Sous-titres spécifiques : utilisez les touches et pour régler la taille des sous-titres (Gros, petits ou normaux).
• Arrière plan sous-titres : utiliser les touches et pourCHOISIR LA COULEUR DE I'ARRIÈRE plan des sous-titres.
• Couleur sous-titres : utilisez les touches « et » pour désir la couleur des sous-titres.

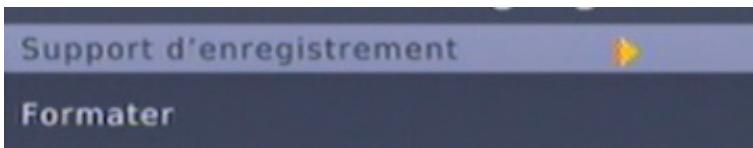

c) Réglage PVR : Utilisez la touche ▷ pour entrer dans le menu.

• Support d'enregistrement :
• Utilisez la touche pour entrer dans le menu.
• Utilisez les touches et pourCHOISIR L'espace disque dédié au «Timeshift» (voir page 23).

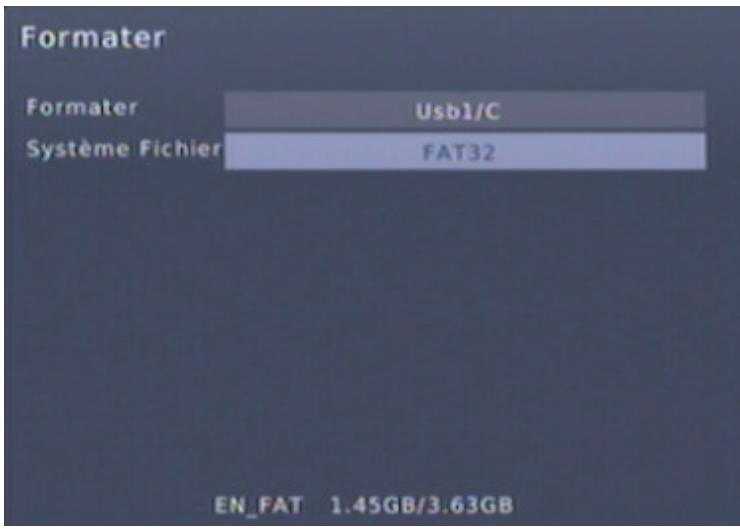

- Formater :

• Utilisez la touche pour entrer dans le menu.

• Utilisez les touches et pour désirir le système de fichier voulu (NTFS ou FAT32)

Attention, cette action est irréversible, toutes les données prsentes sur la clé USB ou le disque dur externe connecté au récepteur seront perdues.

• Placez vous sur le nom du dispositif puis appuyez plusieurs fois sur la touche OK pour le formater.

TUNER NUMÉRIQUE

Démodulation	QPSK / 8PSK / LDPC / BCH
Réception	DVB-S/S2
Bande de fréquence	950 - 2150 MHz
Tensions	13V V/18V H
Commande LNB	22kHz, DiSEqC 1.0 / 1.1 / 1.2 / 1.3
Débit Symboles	1-35Msps & AUTO
FEC	AUTOMATIQUE + 1/2, 2/3, 3/4, 5/6, 7/8

ALIMENTATION

Gamage de Tensions	220 VAC 50/60 Hz
Consommation en fonctionnement	8 W
Consommation en veille	0,8 W

AUDIO/VIDÉO

Résolution video	1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Décodeur Video	MPEG-2 MP@HL, MPEG-4 SP, DIVX13.11,4.X, 6.X, FLV, H.264 MP@HL, AP@L3, RM&RMBV
Format écran	4:3, 16:9, Letterbox
Modes Audio	Stereo, Numérique, gauche, droite

CONNECTEURS

HDMI	Sortie videoe, audio G/D
Péritel TV	Sortie videoe CVBS, RVB, audio G/D
LNB	Entrée F, Sortie boucle à verrouillage de phase F
Audio	RCA Audio Numérique

Pour étabir la longitude et la latitude du lieu d'installation, voir carte ci-dessous. Exemple: pour une installation à Lille: Longitude: 3^ Est - Latitude: 50,3^ Nord

#

LONGITUDE

En cas de problème

L'écran affiche "PAS DE SIGNAL"

1 - La chaine regardée a disparu ou a changé de fréquence.
2 - Vérifiez les connexions du cable coaxial.
3 - La parabole n'est plus orientée correctement, il faut refaire un réglage.
4 - Le convertisseur est defectueux (très rare).

Les menus apparaissent mais pas d'image (écran noir) ou un message "codée" apparait

1 - La chaîne est codée (verifier votre abonnement)

Un menu demande le code secret

1 - Le code usine est 000000. Si ce code a eté modifié, taper le nouveau code. (en cas de perte de ce code, se rendre à la page 37 pour connaître le code universal).

La télécommande ne fonctionne pas

1 - Les piles sont usées (remplacer les piles et jeter les piles usagées dans un bac de recyclage prévu à cet effet).
2 - La télécommande n'est pas dirigée vers le récepteur.

Pas de son

1 - Le cordon péritel n'est pas entiennent cable ou defectueux
2 - Le cordon HDMI est mal connecté ou défectueux
2- Le volume est biaisé.
3- Le "Mute" (coupure de son) est activé.

Pixelisation (petits carrés dans l'image)

1 - Le signal est trop faible, la parabole n'est pas correctement orientée ou l'installation a besoin d'un amplificateur.
2 - Le cable utilisé n'est pas blindo.
3 - Le connecteur coaxial est mal installé ou de mauvaise qualité.

Le téléviseur ne detecte pas l'entrée HDMI

1- le cordon HDMI est mal connecté ou défectueux

Problème d'enregistrement

-Avec magnétoscope (enregistreur)

Le signal enregistré par le magnétoscope (ou graveur DVD, etc...) passé par le cable PERITEL. Il faut donc sélectionner sur l'enregistreur l'entrée auxiliaire (AUX ou AV) correspondante et non un numéro de chaîne.

-AvecdispositifedstockageUSB

1 - Vérifier que vous clé USB ou vous disque dur exte me soit bien connecté, si celui-ci n'est pas reconnu, vérifier son bon fonctionnement sur un ordinateur (le formater sur un PC)
2 - Vérifier que le dispositif USB n'est pas plein.

HOTBIRD 13^

	Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	36,5	169	46	37,3 164
2	32,4	168	47	37,4 162
3	35,9	166	48	37,9 167
4	38,7	170	49	33,9 162
5	38,1	170	50	32,1 161
6	39,0	172	51	32,9 168
7	37,9	168	52	34,1 169
8	32,6	169	53	33,1 162
9	39,0	163	54	33,1 168
10	33,9	168	55	33,3 170
11	39,1	165	56	32,9 159
12	37,9	165	57	33,3 171
13	39,2	169	58	35,1 167
14	32,0	161	59	31,2 167
15	36,2	166	60	32,4 166
16	35,9	162	61	32,7 163
17	35,6	161	62	31,3 166
18	35,0	166	63	36,5 166
19	36,6	164	64	38,2 160
20	41,0	173	65	38,6 162
21	34,8	169	66	39,6 165
22	32,3	159	67	34,0 172
23	36,0	165	68	34,8 172
24	36,5	163	69	36,8 169
25	35,4	171	70	34,8 171
26	37,9	169	71	35,8 168
27	32,6	164	72	33,5 163
28	33,3	165	73	37,3 171
29	32,1	158	74	36,6 170
30	38,5	167	75	33,0 166
31	38,8	163	76	31,9 164
32	38,0	162	77	33,4 167
33	36,5	161	78	33,0 165
34	38,7	166	79	35,0 162
35	32,8	161	80	31,8 166
36	35,0	164	81	38,4 164
37	34,3	163	82	37,8 163
38	37,4	170	83	39,4 170
39	35,8	170	84	38,7 169
40	37,4	160	85	34,6 161
41	34,1	164	86	35,0 163
42	36,7	168	87	36,4 166
43	37,7	170	88	34,3 171
44	33,8	161	89	34,2 167
45	34,0	166	90	34,9 172

ASTRA 19,2°E

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	35,4	161	46	35,7	156
2	31,2	160	47	35,7	154
3	34,6	158	48	36,4	158
4	37,6	162	49	32,3	154
5	36,9	162	50	30,5	154
6	38,0	163	51	31,7	161
7	36,6	160	52	33,0	162
8	31,5	161	53	31,5	154
9	37,3	155	54	32,0	161
10	32,7	160	55	32,3	162
11	37,5	156	56	31,1	151
12	36,3	157	57	32,4	164
13	37,9	160	58	33,8	159
14	30,4	154	59	30,0	160
15	34,8	158	60	31,2	159
16	34,2	155	61	31,2	155
17	33,8	153	62	30,0	159
18	33,6	158	63	35,1	158
19	35,0	157	64	36,3	152
20	40,0	164	65	36,8	153
21	33,7	161	66	37,9	156
22	30,5	152	67	33,2	165
23	34,5	157	68	33,9	164
24	34,9	155	69	35,5	161
25	34,4	163	70	33,8	163
26	36,7	161	71	34,5	160
27	31,1	157	72	31,9	155
28	31,9	157	73	36,3	163
29	30,3	150	74	35,6	162
30	37,1	159	75	31,7	158
31	37,1	155	76	30,5	157
32	36,3	154	77	32,1	159
33	34,7	153	78	31,6	158
34	37,2	158	79	33,3	154
35	31,1	153	80	30,5	159
36	33,5	157	81	36,8	156
37	32,8	156	82	36,1	155
38	36,3	161	83	38,2	162
39	34,7	162	84	37,4	161
40	35,5	152	85	32,8	153
41	32,7	157	86	33,5	155
42	35,4	160	87	35,0	158
43	36,5	162	88	33,3	163
44	32,1	153	89	33,0	160
45	32,7	158	90	33,9	164

Eutelsat 5WA 5^ O

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	36,1	194	46 38,2 189
2	32,5	191	47 38,7 188
3	36,3	191	48 38,0 192
4	37,9	196	49 35,4 186
5	37,3	196	50 33,7 185
6	37,9	197	51 32,9 192
7	37,8	193	52 33,8 193
8	32,4	193	53 34,5 186
9	39,9	190	54 33,1 192
10	33,9	192	55 32,9 194
11	39,7	191	56 35,1 183
12	38,4	191	57 32,6 195
13	38,8	194	58 35,2 192
14	33,6	185	59 31,4 190
15	36,6	191	60 32,9 190
16	37,1	187	61 33,9 187
17	37,1	186	62 31,7 189
18	35,5	190	63 36,8 191
19	37,3	190	64 40,0 186
20	39,5	199	65 40,0 188
21	34,6	193	66 40,1 191
22	34,4	183	67 33,1 196
23	36,6	190	68 33,8 196
24	37,6	188	69 36,5 194
25	34,6	195	70 34,1 195
26	37,5	194	71 35,6 193
27	33,5	188	72 34,6 187
28	34,1	189	73 36,5 196
29	34,5	181	74 35,9 195
30	38,4	193	75 33,6 190
31	39,7	189	76 32,7 188
32	39,3	188	77 33,7 191
33	38,1	186	78 33,6 189
34	38,9	192	79 36,4 186
35	34,4	185	80 32,3 189
36	35,8	189	81 39,1 190
37	35,4	188	82 38,8 189
38	36,9	195	83 38,6 196
39	35,3	195	84 38,2 195
40	39,1	186	85 36,3 185
41	35,0	189	86 36,1 188
42	36,6	193	87 36,7 191
43	37,1	195	88 33,5 195
44	35,5	185	89 34,4 191
45	34,5	190	90 34,0 196

TURKSAT 42 °E

Dpt	Elév. Azim.	Dpt	Elév. Azim.
1	26,1 134	46	24,9 129
2	22,5 134	47	24,5 128
3	24,6 132	48	26,2 131
4	27,9 134	49	21,9 129
5	27,5 134	50	20,4 129
6	28,6 135	51	23,0 134
7	26,6 132	52	24,3 135
8	23,0 135	53	21,2 129
9	26,0 129	54	23,2 134
10	23,7 134	55	23,8 135
11	26,4 130	56	20,2 127
12	25,7 130	57	24,3 137
13	27,8 132	58	24,3 133
14	20,3 129	59	21,4 134
15	24,7 131	60	22,1 133
16	23,4 129	61	21,3 130
17	22,8 128	62	21,2 133
18	23,8 132	63	25,0 132
19	24,5 130	64	24,4 126
20	30,4 135	65	25,1 127
21	24,6 134	66	26,7 129
22	19,9 127	67	25,1 137
23	24,2 131	68	25,7 137
24	24,0 129	69	26,0 133
25	25,7 136	70	25,2 136
26	26,9 133	71	25,1 133
27	21,5 131	72	21,9 130
28	22,2 131	73	27,2 135
29	19,3 126	74	26,5 135
30	26,9 132	75	22,4 132
31	25,8 129	76	21,1 131
32	24,9 128	77	22,9 133
33	23,4 127	78	22,2 132
34	26,7 131	79	22,6 128
35	20,7 128	80	21,5 133
36	23,4 131	81	25,9 130
37	22,6 130	82	25,0 129
38	26,8 134	83	28,4 134
39	25,7 135	84	27,5 133
40	23,8 127	85	21,9 128
41	22,7 131	86	23,0 130
42	25,6 133	87	25,0 132
43	27,0 134	88	25,0 136
44	21,4 128	89	23,7 133
45	23,1 132	90	25,6 136

ASTRA2 28,2^ E

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	32,5 150	46	32,2 144
2	28,5 149	47	31,9 143
3	31,4 147	48	33,1 147
4	34,6 150	49	28,8 143
5	34,0 150	50	27,1 143
6	35,2 151	51	29,0 149
7	33,4 148	52	30,3 150
8	28,8 150	53	28,0 144
9	33,6 144	54	29,2 149
10	29,8 149	55	29,7 151
11	33,9 145	56	27,3 141
12	32,9 145	57	29,9 152
13	34,7 148	58	30,7 148
14	27,0 143	59	27,2 149
15	31,5 146	60	28,2 148
16	30,6 143	61	27,9 144
17	30,1 142	62	27,2 148
18	30,4 147	63	31,8 147
19	31,6 145	64	32,2 141
20	37,2 151	65	32,8 142
21	30,8 150	66	34,3 145
22	26,9 141	67	30,8 153
23	31,1 146	68	31,5 153
24	31,2 144	69	32,5 149
25	31,7 151	70	31,2 151
26	33,6 149	71	31,6 149
27	28,0 146	72	28,6 144
28	28,7 146	73	33,5 151
29	26,5 140	74	32,8 151
30	33,9 147	75	28,7 147
31	33,3 144	76	27,4 146
32	32,5 143	77	29,2 148
33	30,9 142	78	28,6 147
34	33,8 146	79	29,7 143
35	27,6 143	80	27,6 148
36	30,2 145	81	33,2 145
37	29,4 145	82	32,4 144
38	33,3 150	83	35,2 150
39	31,9 150	84	34,3 149
40	31,5 141	85	29,1 142
41	29,4 146	86	30,0 144
42	32,3 148	87	31,8 147
43	33,6 150	88	30,8 152
44	28,5 142	89	30,0 148
45	29,6 147	90	31,4 152

ARABSAT3A 26^ E

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	33,3 152	46	33,1 147
2	29,2 152	47	32,9 146
3	32,2 150	48	34,0 149
4	35,4 153	49	29,7 146
5	34,8 153	50	28,0 146
6	36,0 154	51	29,7 152
7	34,3 151	52	31,1 153
8	29,6 153	53	29,0 146
9	34,6 146	54	30,0 152
10	30,6 152	55	30,4 154
11	34,9 147	56	28,3 143
12	33,8 148	57	30,6 155
13	35,6 151	58	31,6 150
14	27,9 146	59	28,0 151
15	32,4 149	60	29,0 150
16	31,6 146	61	28,8 147
17	31,1 145	62	27,9 150
18	31,3 149	63	32,7 149
19	32,5 148	64	33,3 143
20	38,0 154	65	33,9 145
21	31,6 152	66	35,2 147
22	27,9 144	67	31,5 156
23	32,0 148	68	32,2 155
24	32,2 146	69	33,4 152
25	32,5 154	70	31,9 154
26	34,5 152	71	32,4 151
27	28,8 148	72	29,5 147
28	29,6 148	73	34,3 154
29	27,5 142	74	33,5 153
30	34,8 150	75	29,5 150
31	34,3 146	76	28,2 149
32	33,5 145	77	30,0 150
33	31,9 145	78	29,4 149
34	34,8 149	79	30,7 146
35	28,5 145	80	28,4 150
36	31,1 148	81	34,2 147
37	30,3 147	82	33,4 146
38	34,1 152	83	36,0 152
39	32,7 153	84	35,2 151
40	32,5 144	85	30,1 145
41	30,3 148	86	30,9 147
42	33,1 151	87	32,7 150
43	34,4 152	88	31,5 155
44	29,4 145	89	30,8 151
45	30,4 150	90	32,1 155

EUTELSAT W2 16°E

	Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	36,0165		46	36,6160
2	31,9164		47	36,6158
3	35,3162		48	37,2163
4	38,2166		49	33,2158
5	37,6166		50	31,4158
6	38,6167		51	32,4164
7	37,3164		52	33,6166
8	32,1165		53	32,3158
9	38,3159		54	32,6165
10	33,3164		55	32,9166
11	38,4160		56	32,1155
12	37,2161		57	32,9167
13	38,6164		58	34,5163
14	31,3158		59	30,6163
15	35,6162		60	31,9162
16	35,1158		61	32,0159
17	34,8157		62	30,7162
18	34,4162		63	35,9162
19	35,9160		64	37,3156
20	40,6168		65	37,8157
21	34,3165		66	38,8160
22	31,5155		67	33,7168
23	35,3161		68	34,4168
24	35,8159		69	36,2165
25	34,9167		70	34,4167
26	37,4165		71	35,2164
27	31,9160		72	32,8159
28	32,7161		73	36,9167
29	31,3154		74	36,2166
30	37,9163		75	32,5162
31	38,0159		76	31,2161
32	37,2158		77	32,8163
33	35,7157		78	32,4162
34	38,0162		79	34,2158
35	32,0157		80	31,2162
36	34,3161		81	37,7160
37	33,6160		82	37,0159
38	36,9165		83	38,9166
39	35,4166		84	38,1165
40	36,5156		85	33,8157
41	33,5160		86	34,3159
42	36,1164		87	35,8162
43	37,2166		88	33,9167
44	33,0157		89	33,7163
45	33,4162		90	34,5168

EUTELSAT W3 7^ E

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	37,0178	46	38,3172
2	33,0176	47	38,5171
3	36,7174	48	38,6175
4	39,2179	49	35,0170
5	38,5179	50	33,2169
6	39,4180	51	33,5176
7	38,5176	52	34,6177
8	33,1177	53	34,2170
9	40,1172	54	33,7176
10	34,5176	55	33,8178
11	40,1173	56	34,2167
12	38,7174	57	33,7179
13	39,8177	58	35,7175
14	33,1169	59	31,8175
15	37,0174	60	33,2174
16	37,0171	61	33,7171
17	36,7169	62	32,0174
18	35,8174	63	37,3175
19	37,5173	64	39,5169
20	41,3182	65	39,8170
21	35,4177	66	40,5173
22	33,6167	67	34,3180
23	36,8173	68	35,1180
24	37,6171	69	37,4177
25	35,7179	70	35,2179
26	38,5177	71	36,3177
27	33,5172	72	34,5171
28	34,2173	73	37,7180
29	33,5165	74	37,1179
30	39,2176	75	33,8174
31	39,8172	76	32,7172
32	39,2171	77	34,1175
33	37,7169	78	33,8173
34	39,5175	79	36,1170
35	33,9169	80	32,5174
36	35,9173	81	39,4173
37	35,3171	82	38,8172
38	37,9178	83	39,8179
39	36,3178	84	39,2177
40	38,6169	85	35,8169
41	35,0172	86	36,0171
42	37,3176	87	37,2175
43	38,2178	88	34,6179
44	35,0169	89	34,9175
45	34,8174	90	35,2180

SIRIUS 4,8^

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	37,1 181	46	38,5 175
2	33,1 178	47	38,8 174
3	36,8 178	48	38,7 178
4	39,1 182	49	35,3 173
5	38,5 182	50	33,5 172
6	39,3 183	51	33,6 179
7	38,6 179	52	34,7 180
8	33,1 180	53	34,4 173
9	40,3 175	54	33,8 179
10	34,5 179	55	33,8 181
11	40,2 176	56	34,6 170
12	38,9 177	57	33,6 182
13	39,8 180	58	35,8 178
14	33,4 172	59	31,9 178
15	37,1 177	60	33,3 177
16	37,2 174	61	33,9 174
17	37,0 172	62	32,1 177
18	35,9 177	63	37,4 178
19	37,6 176	64	39,8 172
20	41,2 185	65	40,1 173
21	35,4 180	66	40,7 177
22	33,9 170	67	34,3 183
23	37,0176	68	35,0 183
24	37,8 174	69	37,4 180
25	35,7 182	70	35,2 182
26	38,5 180	71	36,4 180
27	33,7 175	72	34,7 174
28	34,3 175	73	37,7 183
29	33,9 168	74	37,1 182
30	39,3 179	75	33,9 177
31	40,0 175	76	32,9 175
32	39,4 174	77	34,2 178
33	38,0 172	78	33,9 176
34	39,6 178	79	36,4 173
35	34,2 172	80	32,6 177
36	36,1 176	81	39,5 176
37	35,5 174	82	39,0 175
38	37,9 181	83	39,8 182
39	36,3 181	84	39,3 181
40	38,9 172	85	36,1 172
41	35,2 175	86	36,3 174
42	37,4 179	87	37,3 178
43	38,2 181	88	34,6 182
44	35,3 172	89	35,0 178
45	34,9 177	90	35,2 183

INTELSAT/THOR 1°O

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	36,7	189	46 38,5 184
2	32,9	186	47 38,9 182
3	36,7	186	48 38,5 186
4	38,7	190	49 35,5 181
5	38,0	190	50 33,8 180
6	38,7	192	51 33,4 187
7	38,3	188	52 34,3 188
8	32,9	187	53 34,7 180
9	40,3	184	54 33,6 187
10	34,3	187	55 33,4 188
11	40,2	185	56 35,1 177
12	38,8	185	57 33,2 190
13	39,5	189	58 35,7 186
14	33,7	180	59 31,8 185
15	37,1	185	60 33,2 185
16	37,4	182	61 34,1 181
17	37,3	180	62 32,1 184
18	35,9	185	63 37,2 186
19	37,7	184	64 40,2 180
20	40,4	193	65 40,3 182
21	35,1	188	66 40,6 185
22	34,4	177	67 33,7 191
23	37,0	184	68 34,5 191
24	37,9	182	69 37,1 188
25	35,3	190	70 34,7 190
26	38,1	189	71 36,1 187
27	33,7	183	72 34,9 182
28	34,4	183	73 37,2 191
29	34,5	176	74 36,6 190
30	39,0	187	75 33,9 184
31	40,1	183	76 33,0 183
32	39,6	182	77 34,1 185
33	38,3	180	78 33,9 184
34	39,4	186	79 36,6 181
35	34,5	179	80 32,6 184
36	36,1	183	81 39,5 184
37	35,6	182	82 39,1 183
38	37,5	189	83 39,3 190
39	35,9	189	84 38,9 189
40	39,3	180	85 36,4 180
41	35,3	183	86 36,4 182
42	37,2	187	87 37,1 186
43	37,7	190	88 34,2 190
44	35,6	179	89 34,8 186
45	34,9	185	90 34,7 191

NILESAT 101 7^

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	35,7	197	46	37,9	192
2	32,2	194	47	38,4	191
3	35,9	194	48	37,6	195
4	37,5	199	49	35,2	189
5	36,8	198	50	33,5	188
6	37,4	200	51	32,6	194
7	37,4	196	52	33,4	196
8	32,0	195	53	34,3	188
9	39,6	192	54	32,7	195
10	33,5	195	55	32,5	196
11	39,4	194	56	35,0	185
12	38,1	194	57	32,2	198
13	38,4	197	58	34,9	194
14	33,4	188	59	31,2	193
15	36,3	193	60	32,6	192
16	36,9	190	61	33,7	189
17	36,9	189	62	31,5	192
18	35,2	193	63	36,5	194
19	37,0	192	64	39,8	189
20	38,9	202	65	39,7	190
21	34,2	196	66	39,8	194
22	34,3	185	67	32,6	199
23	36,3	192	68	33,4	199
24	37,4	191	69	36,1	196
25	34,2	198	70	33,7	198
26	37,1	197	71	35,2	196
27	33,3	190	72	34,4	190
28	33,8	191	73	36,0	199
29	34,5	184	74	35,5	198
30	38,0	196	75	33,3	192
31	39,4	192	76	32,5	190
32	39,0	191	77	33,4	193
33	37,9	189	78	33,3	192
34	38,5	195	79	36,2	189
35	34,3	187	80	32,0	192
36	35,5	192	81	38,8	193
37	35,1	190	82	38,5	192
38	36,5	197	83	38,1	199
39	34,9	197	84	37,8	197
40	38,9	189	85	36,1	188
41	34,7	191	86	35,9	190
42	36,3	195	87	36,3	194
43	36,6	198	88	33,1	198
44	35,4	188	89	34,0	194
45	34,2	193	90	33,5	199

HISPASAT 30^

1	26,7	225	46	29,8	221
2	24,8	221	47	30,6	220
3	27,8	222	48	28,9	223
4	27,7	226	49	28,5	218
5	27,3	226	50	27,4	216
6	27,3	228	51	24,9	222
7	28,3	224	52	25,2	223
8	24,3	222	53	27,8	217
9	31,1	222	54	25,0	222
10	25,6	222	55	24,4	223
11	30,6	223	56	29,2	215
12	29,6	222	57	23,8	224
13	28,8	226	58	26,8	222
14	27,3	216	59	24,2	220
15	28,2	222	60	25,5	220
16	29,6	219	61	27,1	218
17	29,9	218	62	24,6	219
18	27,4	221	63	28,1	222
19	29,0	221	64	32,2	219
20	28,0	229	65	31,8	220
21	25,9	223	66	30,9	223
22	28,6	214	67	23,9	225
23	28,5	221	68	24,4	226
24	29,8	220	69	27,3	224
25	25,3	225	70	25,0	225
26	27,8	225	71	26,7	223
27	26,5	218	72	27,6	218
28	26,8	219	73	26,5	226
29	29,1	213	74	26,3	225
30	28,9	224	75	26,0	220
31	31,0	222	76	25,8	218
32	31,1	220	77	25,9	221
33	30,7	219	78	26,2	220
34	29,5	224	79	29,2	218
35	28,1	216	80	25,1	219
36	28,0	220	81	30,3	222
37	28,0	219	82	30,5	221
38	27,3	225	83	28,2	227
39	26,0	225	84	28,3	226
40	31,6	219	85	29,5	217
41	27,5	219	86	28,6	219
42	27,6	223	87	28,0	222
43	27,3	226	88	24,5	225
44	28,9	217	89	26,2	222
45	26,7	221	90	24,6	225
