VNT 400 - Récepteur TNT VISIONIC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Récepteur TNT
Fonction principale	Réception de chaînes TNT gratuites
Connectique USB	Oui
Nombre de péritels	2
Support multimédia	Oui
Alimentation	Non précisé
Résolution vidéo	Non précisé
Formats vidéo supportés	Non précisé
Formats audio supportés	Non précisé
Sorties audio	Péritel
Sorties vidéo	Péritel
Dimensions	Non précisé
Poids	Non précisé
Compatibilité TV	TV avec entrée péritel
Langues disponibles	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - VNT 400 VISIONIC

Comment configurer le VISIONIC VNT 400 pour la première fois ?

Pour configurer le VISIONIC VNT 400, branchez l'appareil à une source d'alimentation, puis suivez les instructions sur l'écran pour sélectionner votre langue et vous connecter au réseau Wi-Fi.

Que faire si le VISIONIC VNT 400 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment mettre à jour le logiciel du VISIONIC VNT 400 ?

Allez dans les paramètres de l'appareil, sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer la dernière version.

Pourquoi le VISIONIC VNT 400 ne se connecte-t-il pas à Internet ?

Assurez-vous que le mot de passe Wi-Fi est correct et que votre routeur fonctionne. Vous pouvez également essayer de redémarrer l'appareil et le routeur.

Comment réinitialiser le VISIONIC VNT 400 aux paramètres d'usine ?

Pour réinitialiser le VISIONIC VNT 400, allez dans les paramètres, choisissez 'Réinitialisation' et confirmez votre choix. Cela effacera toutes les données et rétablira les paramètres d'usine.

Le VISIONIC VNT 400 fait du bruit, que dois-je faire ?

Vérifiez que l'appareil est installé sur une surface plane et stable. Si le bruit persiste, il peut être nécessaire de contacter le service client pour une assistance technique.

Comment nettoyer le VISIONIC VNT 400 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Où puis-je trouver le numéro de série du VISIONIC VNT 400 ?

Le numéro de série se trouve au dos de l'appareil ou dans les paramètres sous 'À propos de'.

Le VISIONIC VNT 400 ne répond pas aux commandes, que faire ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si une mise à jour est disponible ou contactez le support technique.

MODE D'EMPLOI VNT 400 VISIONIC

Notice d'utilisation

VISIONIC®

Récepteur TNT

Multimédia - 2 péritel

VNT 400

Recommendations de sécurité 4

Introduction générale 5

Sites d'émission de la TNT en France 6

Contenu de la boîte 7

Commandes et connecteurs 8

Branchements 9a11

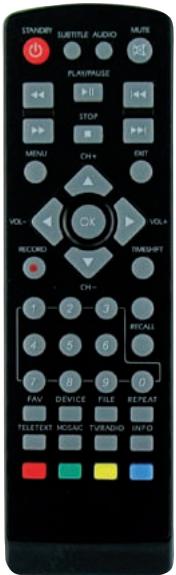

Télécommande 12 et 13

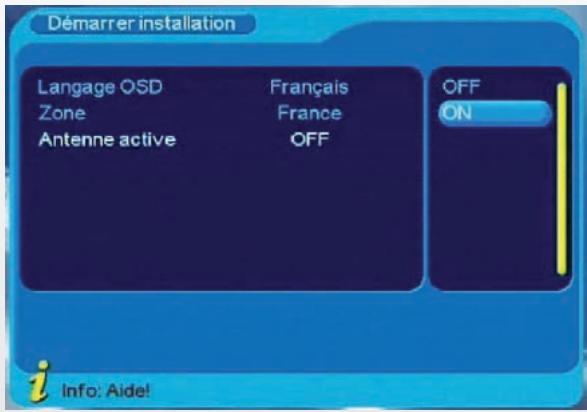

Installation rapide 14

Utilisation quotidienne 15 à 17

Fonctions Multimédia 18

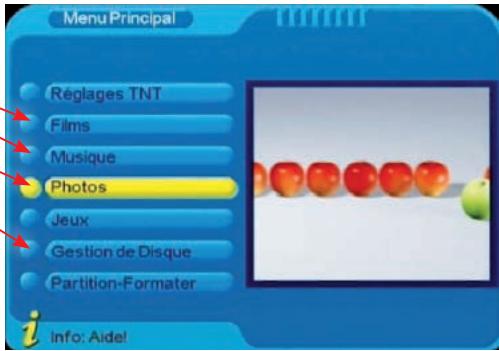

1-Insertion d'un péripérisque USB 18

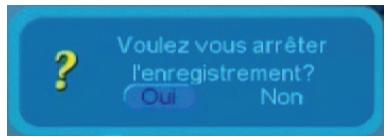

2 - Enregistrements 19

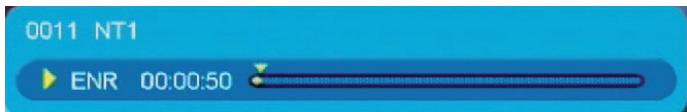

a - Enregistrement instantané (manuel) 19

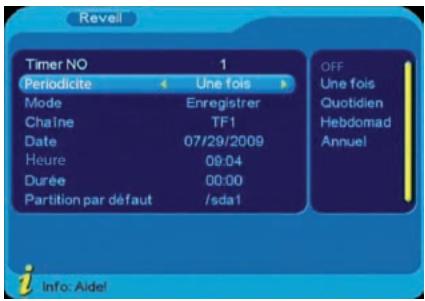

b - Enregistrement programme (timer) 20

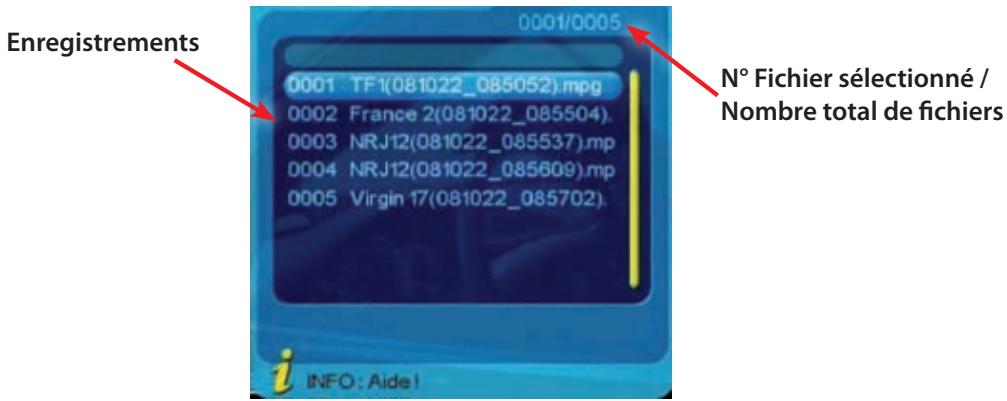

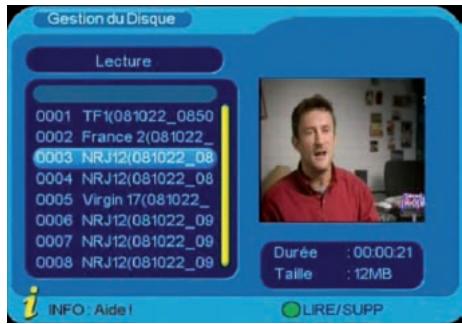

c-Gestion des enregistements 21

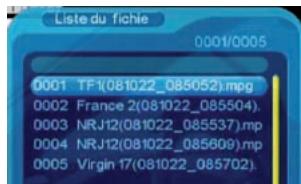

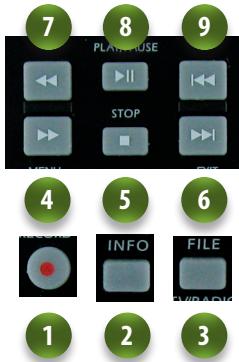

d-Télécommande/Lecture des enregistements 22

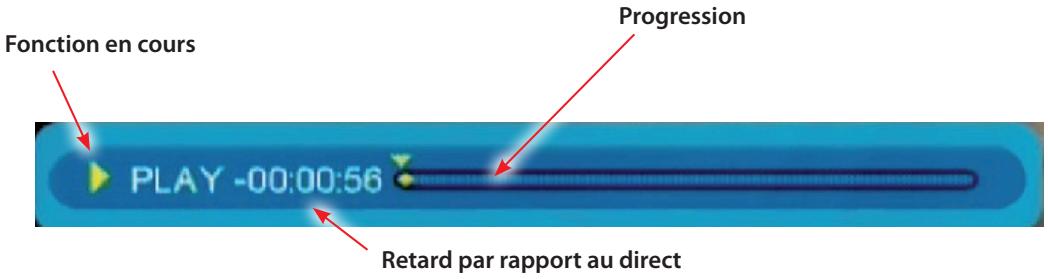

Fonction TIME SHIFT (direct différé) 23

a - Notes sur le direct différé 23

b - Utilisation du Time Shift 23

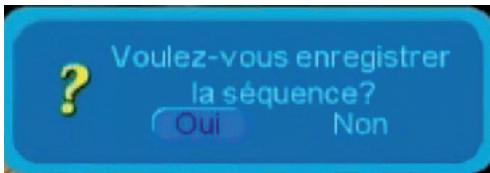

c-Commentconserver une sequence differee? 24

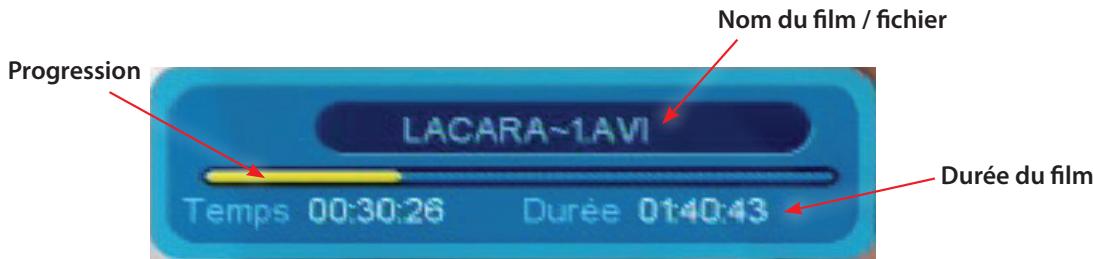

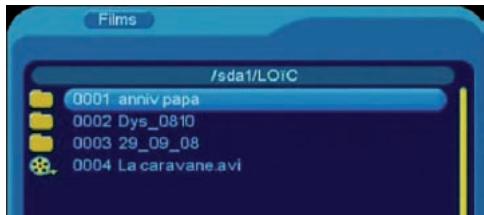

Visionnez vos films (videos) 25

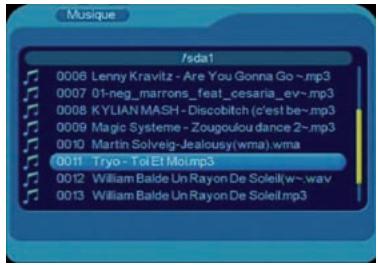

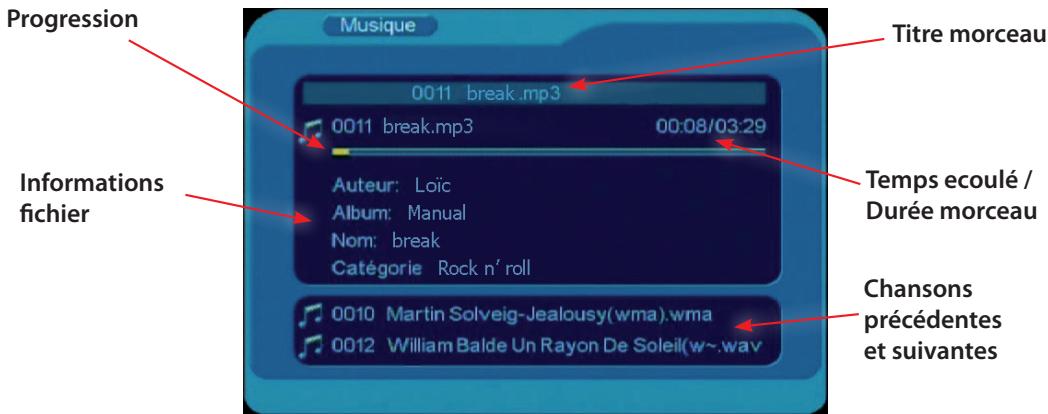

Ecoutez vos musiques (MP3...) 26

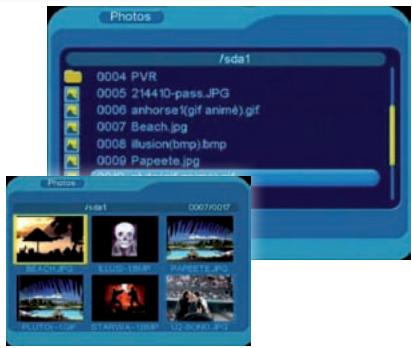

Visionnez vos photos / Jeux 27

Réglages TNT 28

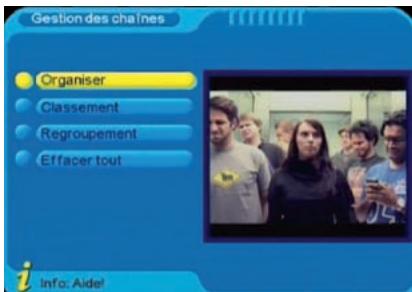

1 - Gestion des chaînes 28

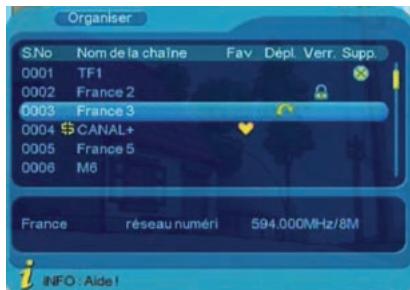

a - Organiser 28

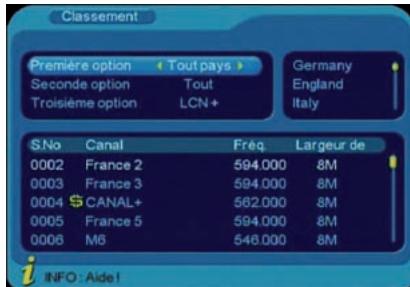

b - Classement 28

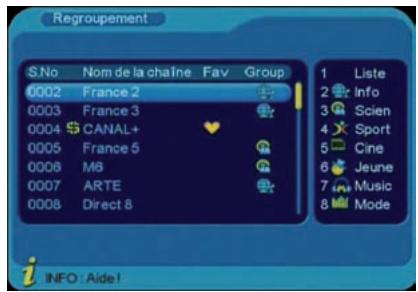

c- Regroupement 29
d - Effacer toutes les chaînes 29

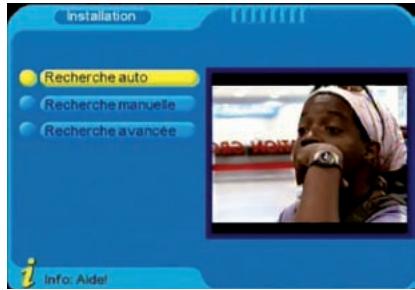

2 - Installation 30

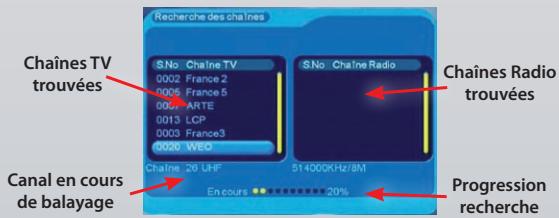

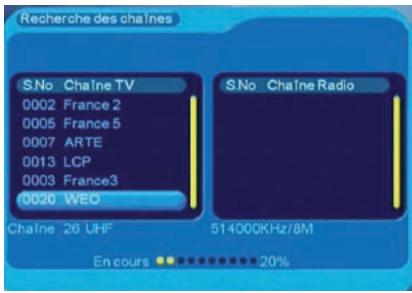

a - Recherche automatique 30

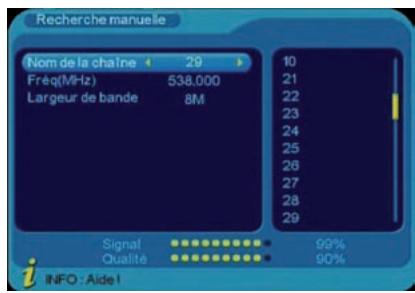

b-Recherche manuelle 30

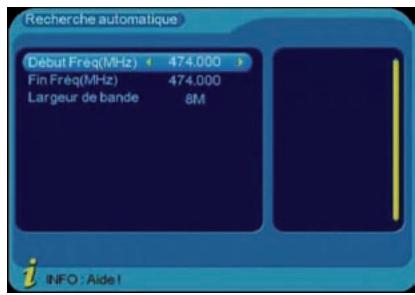

c-Recherche avancée 30

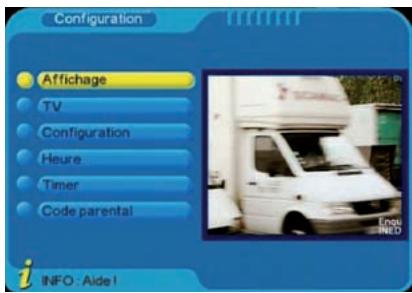

3 - Configuration 31

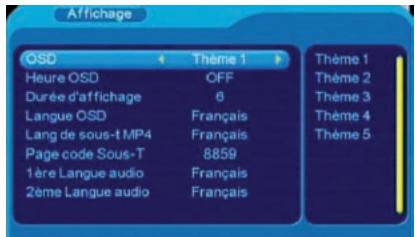

a - Affichage 31
b-TV 31

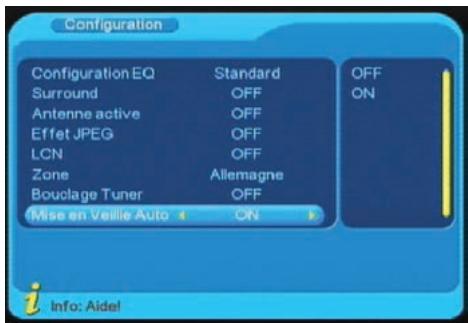

c-Configuration 32

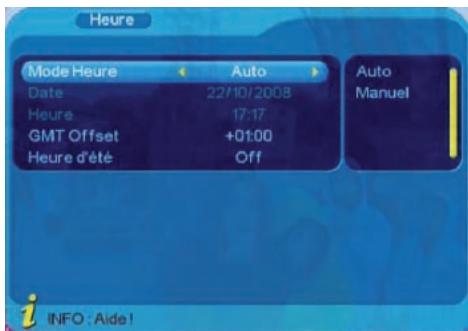

d-Heure 32
e - Timer (programmations) 32
f - Code parental 33

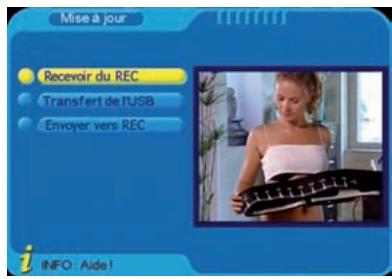

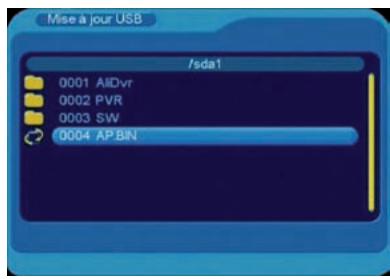

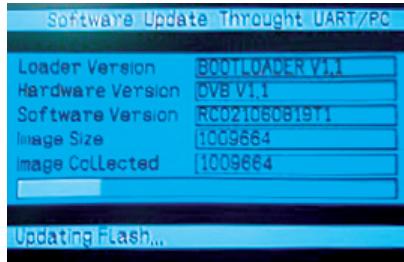

4-Mise à jour 34

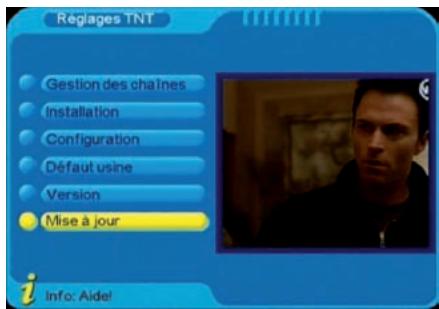

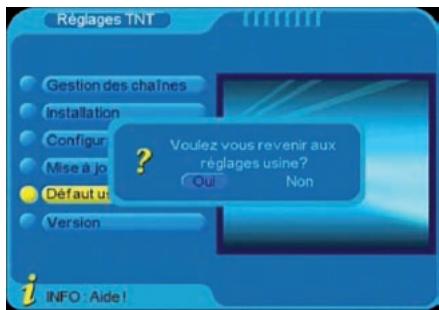

5 - Restauration des paramètres usine 35

En cas de problèmes 36

a r c t e r i s t i q u e s t e n c i q u e s 37

Recommendations de sécurité

Pour votre sécurité, prière de dire et d'appliquer toutes les règles de sécurité avant d'utiliser votre récepteur.

INSTALLATION

Avertissement: Suivre attentivement toutes les indications données sur l'appareil et dans cette notice.

Eau et humidité: Ne pas utiliser, ni installer cet apparéil près de l'eau pour éviter tout chocolélectrique, dommage corporel ou endommager le récepteur.

Ventilation: Les ouvertures du boîtier sont faites pour l'airation de l'appareil. Le récepteur ne doit pas fonctionner sur un lit, un fauteuil, une couverture, ou toute autre surface qui empêcherait une bonne ventilation.

Chaleur: Ne pas installer le récepteur pres d'une source de chaleur tel un radiateur ou autre.

Support: Ne pas poser cet apparéil sur une surface instable.

ENTRETIEN ET UTILISATION

Protection du cordon secteur: Le cordon doit être placé de telle manière qu'il ne puisse être ni écrasé, ni abîné.

Surcharge: Ne pas surcharger les prises de courant et prolongateurs, cela peut provoquer un incendie ou un choc électrique.

Entretien: Débrancher le récepteur de la prise de courant avant de le nettoyer. Ne pas utiliser de liquide ou d'aerosols. Un chiffon humide convendra parfaitement.

Cas de non-utilisation : Débrancher le récepteur en cas d'orage. Débrancher le cordon enPNANT la fiche, ne jamais tirer sur le cordon lui-même.

Mise à la terre: Parce qu'une antenné extérieure est reliée au récepteur, il faut assurer une protection contre les surtensions et les charges statiques par une mise à la terre.

Maintenance: Ne pas essayer de déspanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des chocs électriques.

Recyclage: Dans le but de réduire le plus possible, l'élimination des déchets électriques et électroniques, ne pas jeter cet apparéil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage.

Nous vous remercions d'avoir choisi ce récepteur terrestre numérique multimédia et espérons que vous en serez totalement satisfait.

Cet apparéil est un récepteur DVB-T (numérique terrestre). Pour votre comport, ce mode de réception numérique vous permet d'obtenir une réception de très bonne qualité supprimant ainsi tous les défauts rencontres avec l'analogue (écho, lignes dans l'image, parasites etc...).

Connecteur USB entrée / sortie

Votre nouveau récepteur numérique est doté d'un connecteur USB (entree/sortie) vous donnant accès aux fonctions multimédia. Tout dispositif équipé d'une sortie USB pourra donc être connecté au récepteur (disque dur externe, clé USB...):

Associet a un disque dur externe ou une clé USB, il permet :

• D'enregistrer un programme en qualité numérique
• De contrôle le direct : à tout moment de faire une pause sur un programme ou de revenir sur une scène, puis de reprendre la lecture
• D'acceder simplement aux programmes enregistrés (par la touche FILE)
• De regarder vos photos.JPG, BMP, GIF,...
• Découter vos musiques MP3, WAV, WMA,...
• De visionner vos films AVI, ISO, MPEG, Xvid, ...

Ce manuel vous aidera à apprendre les fonctions de base comme l'enregistrement, la lecture de fichiers externes (clé USB ou disque dur externe), la remise à zéro, la sélection des chaînes et encore beaucoup d'autres fonctions du récepteur.

La télécommande ergonomique est concise pour acceder facilement aux différents régles ainsi qu'aux chaînes.

Ce récepteur est donc pour une utilisation pratique et vous pouvez rechercher oumettre à jour les chaînes quand vous le désirez. Sachez que si vous avez fait une mauvaise manipulation, ce récepteur peut être ré-initialisé et reprene des réglages d'usine qu'il avait lorsque vous l'avez déballé.

Regardez une chaine et enregistrez en une autre ...

Le récepteur TNT multimédia dispose également d'un tuner entrée / sortie vous permettant d'enregistrer une chaine, et d'en regarder une autre (en numérique si vous disposez d'un téléviseur avec TNT intégrée, ou en analogue)

Sites d'émission de la TNT (France)

DPT	ZONE	R1	R2	R3	R4	R5	R6
01	GEX	55	45	39	61		58
02	HIRSON	62	59	60	57	63	35
02	VILLERS COTTERETS	36V	31V	60V	34V	45V	42V
03	MONTLUCON	39	54	37	53	34	65
05	GAP	57	25	51	22	54	28
06	CANNES	23	26	34	53	48	42
06	MENTON	47	31	44	41	67	63
06	NICE	38	31	34	49	48	42
07	AUBENAS	38	35	40	43	54	46
07	PRIVAS	44	49	50	41	30	33
08	MEZIERES	32	47	24	22	27	35
09	PAMIERIS	32	23	44	41	45	40
10	TROYES	25	22	41	36	26	28
11	CARCASSONNE	65	31	59	57	62	60
13	Marseilleille	62	59	28	25	22	30
14	CAEN	26	34	49	23	29	58
14	CAEN 2	31	30	32	33	50	58
15	AURILLAC	42	34	37	39	50	45
17	LA ROCHELLE	53	59	62	54	50	56
18	BOURGES	35	24	63	27	60	32
19	BRIVE LA GAILARDE	28	41	38	51	44	47
19	USSEL	49	41	52	55	44	47
20	AJACCIO	29	26	42	38	59	53
20	BASTIA	23	40	34	45	37	29
21	DJON	25	50	63	66	32	28
23	GUERET	34	31	37	55	66	32
24	BERGERAC	33	42	45	39	22	30
25	BESANCON	35	48	58	51	60	63
25	MONTBELIARD	29V	55V	43V	58V		32V
26	VALENCE	52	49	50	55	30	33
27	EVREUX	52	38	43	46	37	40
28	CHARTRES	41	38	49	31	37	56
29	BREST	30	22	25	23	28	26
30	ALES	31	59	63	41	54	37
30	ALES 2	40	59	57	41	54	46
30	NIMES	63	59	51	41	54	46
31	PIC DU MIDI	54	48	50	22	26	36
31	TOULOUSE (Est)	56	49	52	51	55	53
33	ARCACHON	23	37	46	31	34	30
33	BORDEAUX	23	59	62	44	41	30
33	BORDEAUX 2	23	26	22	32	36	30
34	MONTPELLIER	49	55	51	52	54	37
35	RENNES	35	46	43	40	37	32
36	ARGENTON SUR CREUSE	39	45	63	36	60	42
37	TOURS	34	38	63	48	37	51
38	GRENOBLE	37	21	24	31	27	34
38	VOIRON	32	21	24	31	27	34
39	CHAMPAGOLE	58	50	63	37	32	28
42	ROANNE	21	60	63	37	24	27
42	SAINT ETIENNE	50	23	39	54	29	26
43	LE PUY EN VELAY	45	42	51	48	54	26
44	NANTES	28	44	62	25	27	24
45	ORLEANS	46	38	63	48	40	51
47	AGEN	49	42	45	51	52	55
48	MENDE	27	21	24	48	32	38
49	ANGERS	51	40	56	43	48	46
50	CHERBOURG	63	34	49	53	57	32
51	REIMS	32	31	37	34	45	42
52	CHAUMONT	34	42	61	40	45	64
53	Laval	59	38	56	61	37	62
54	LONGWY	33	56	50	22	25	69
54	NANCY	27	47	61	58	24	65
55	BAR LE DUC	49	47	41	44	45	52
55	VERDUN	33	25	50	22		69
56	LORIENT	31	35	64	33	61	32
56	VANNES	57	46	64	49	61	59
57	FORBACH	33	56	61	54		36
57	METZ	33	56	61	58		36
57	SARREBOURG	41	47	61	54		51

DPT	ZONE	R1	R2	R3	R4	R5	R6
59	LILLE	36	29	32	30	33	35
59	MAUBEUGE	44	47	26	41	31	35
59	VALENCIENNES	52	59	26	36	31	35
59	DUNKERQUE	44	48	32	30	31	35
61	ALECON	39	65	49	31	37	58
62	BOULOGNE SUR MER	44	28	51	41	65	35
62	BOUVIGNY	23	48	26	30	31	35
63	CLERMONT FERRAND	50	31	37	53	34	32
64	BAYONNE	65	42	51	49	62	57
66	PERPIGNAN	23	21	24	26	27	39
67	STRASBOURG	48	47	61	22	69	51
68	MULHOUSE	53	55	54	37	66	65
69	LYON	56	36	21	54	27	24
69	MONT PILAT	45	36	39	54	42	47
71	AUTUN	47	39	63	66	52	68
71	LE CREUSOT	58	39	24	61	36	64
71	MACON	53	50	39	37	32	47
72	LE MANS	26	23	22	31	37	36
73	CHAMBERY	62	48	51	54	59	47
73	MONTMELIAN	62	21	25	63	59	22
74	ANECY	45	22	25	42	67	28
74	CLUSES	35	23	39	26		29
74	MONT SALEVE	48	45	39	64		58
74	SAINT-GINGOLPH	63	45	39	61	41	58
75	PARIS (Tour Eiffel)	35	21	27	24	29	32
76	DIEPPE	57	42	45	39	60	63
76	LE HAVRE	48	42	57	63	54	58
76	NEUFCHATEL EN BRAY	55	52	27	24	37	58
76	ROUEN	29	21	27	24	37	32
77	MEAUX	55	63	64	60	45	42
78	MANTES LA JOLIE	48	38	43	46	51	40
79	NIORT	37	59	62	54	27	24
79	PARTHENAY	57	59	62	54	48	36
80	ABBEVILLE	29	25	33	39	37	58
80	AMIENS	36	50	43	46	53	40
81	ALBI	53	56	49	37	55	34
83	HYERES	23	26	32	45	63	29
83	SAINT RAPHAEL	23	26	34	53	48	42
83	Toulouse	55	47	50	49	53	52
84	AVIGNON	43	59	51	41	54	46
86	POITIERS	50	59	62	53	56	61
87	LIMOGES	65	59	62	37	34	46
88	EPINAL	56	62	59	37	49	64
88	VITTEL	56	58	61	37	45	64
89	AUXERRE	64	61	33	30	58	32
89	SENS	59	61	62	48	58	54
90	BELFORT	29V	55V	43V	37V		26V
91	VILLEBON (Paris sud)	35	56	60	63	51	57
94	CHENNEVIERES (Paris est)	35	54	60	63	51	57
95	SANNOIS (Paris nord)	35	54	60	63	51	57

Villers Cotterets, Montbeliard et Belfort = polarisation verticale

Répartition des services par multiplexe et signalisation DVB :

R1: France2, France 3, France 5, ARTE, LCP, Chaine locale ou France 3 bis
R2: Direct 8, BFM TV, iTELE, Virgin 17, Gulli, France 4.
R3: (Canal+HD), Canal+ Cinéma, Canal+ Sport, Planète, Canal J, TPS Star).
R4: M6, W9, NT1, Arte HD (Paris Première).
R5: TF1 HD, France 2 HD, M6 HD
R6: TF1, NRJ12, TMC, (Temp, LCI, Eurosport, TF6).

Dès l'ouverture de la boite, vérifie le contenu de celle-ci:

Terminal Numérique

Télécommande

Manuel d'utilisation

Commandes et connecteurs

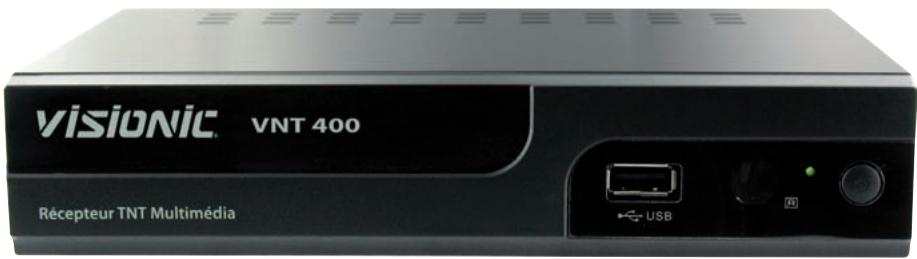

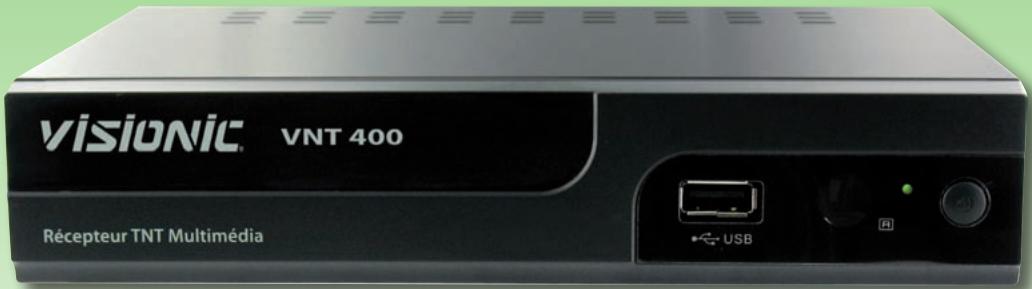

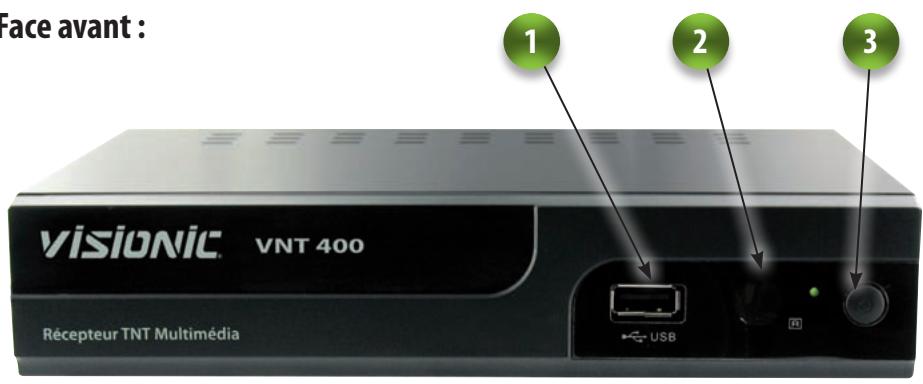

Face avant :

1- Connecteur USB (entree/sortie)
2 - Câpteur infrarouge (reçoit les signaux de la télécommande)
3-Touche Power (ON/OFF)

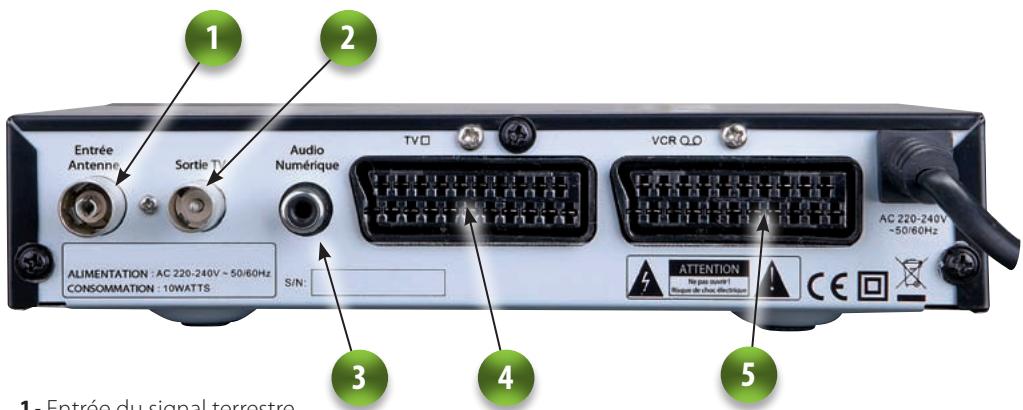

Face arrirè :

1- Entrée du signal terrestre
2- Sortie du signal terreste (pour un second téléviseur, un récepteur, un magnétoscope...)
3 - Sortie Audio Numérique (branchement ampli dolby)
4-Péritel TV
5-Peritel Magnétoscope ou autre

Branchements Audio/Video

Raccordement à votre téléviseur :

Le terminal se relié à votre téléviseur à l'aide d'un cordon péritel mâle/mâle 21 broches.
Branchez le cordon péritel entre la prise repérée TV du terminal et la prise péritel de votre téléviseur.

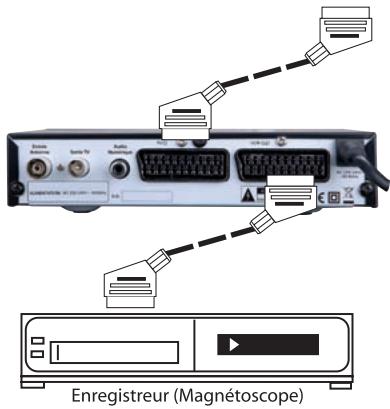

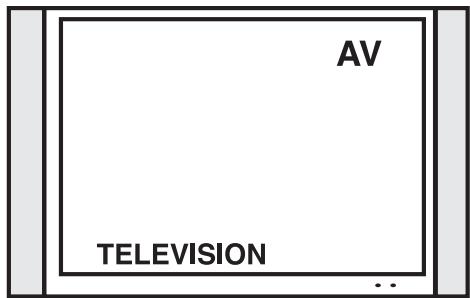

Raccordement à votre enregistrateur :

Le terminal se relié à votre enregistreur par un autre cordon péritel mâle/mâle 21 broches.
Branchez le cordon péritel entre la prise repérée VCR du terminal et la prise péritel repérée TV de votre enregistreur.

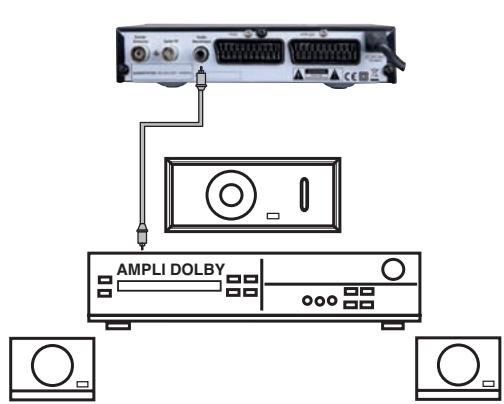

Raccordement à votre Home cinema (Dolby) :

Le terminal se relié à votre ensemble Home cinéma par un cordon RCA.
Branchez le cordon entre la prise repérée coaxial du terminal et l'entrée RCA Audio digital de l'ampli de votre ensemble Home cinéma.

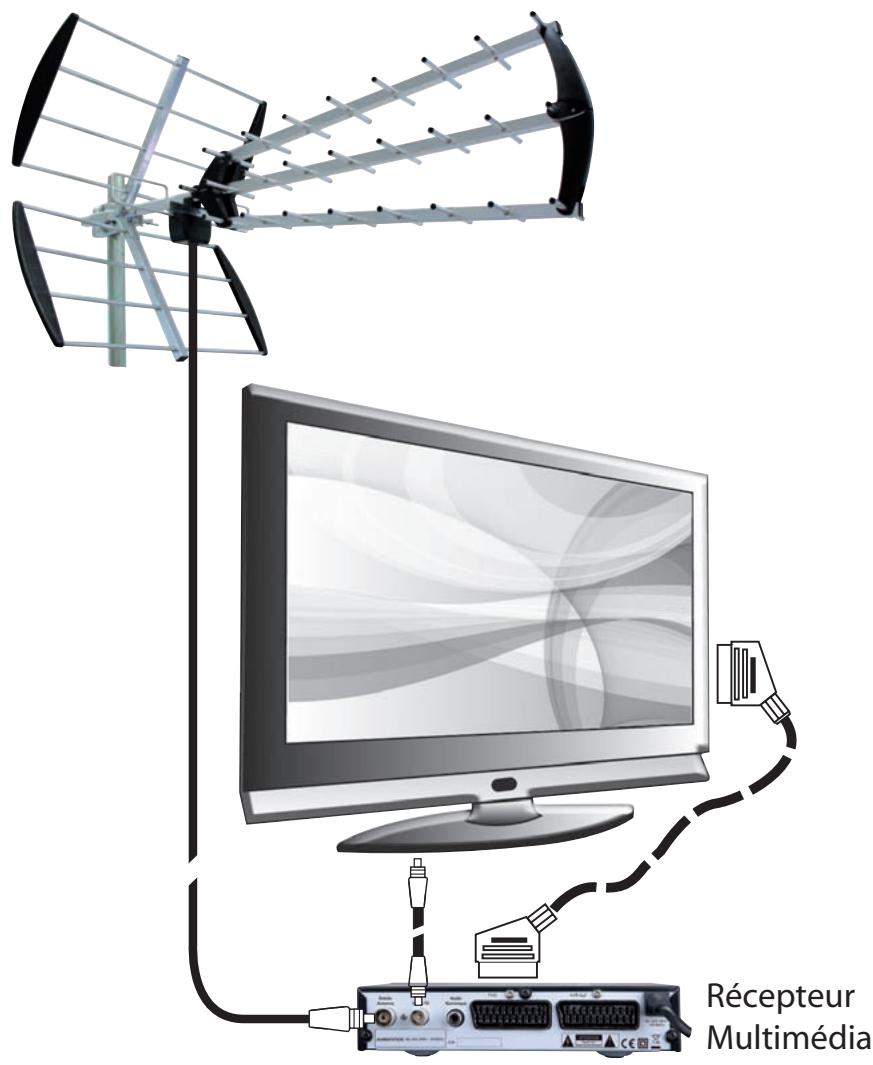

2 Branchement Antenne extérieure classe

Branchez vous cordon coaxial (d'antenne) sur l'entrée coaxiale «ANT IN» du récepteur.

Il est possible de récapérer le signal en sortie du tuner (sortie TV) pour continuer à profiter des chaines analogiques ou encore d'enregistrer un programme et d'en regarder un en même temps (en numérique, si vous disposez d'un téléviseur avec TNT intégrée)

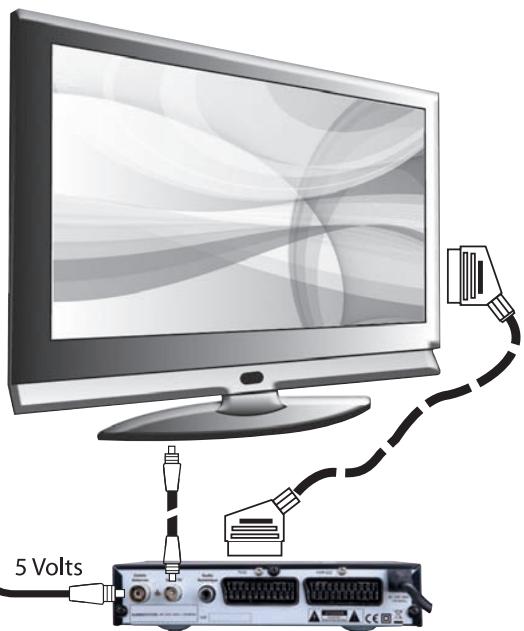

3 Branchement Antenne TNT amplifiée

Antenne TNT amplifiée 5 Volts (réception des chaînes numériques)

Attention :

Si vous antenne TNT ne nécessite pas d'alimentation 5 Volts, n'activez pas cette fonction!

-Risque de court-circuit -

Dans le cas d'un branchement avec une antennae amplifiée special TNT n'etant pas reliée au secteur 230 V, il faut que le tuner alimente l'antenne en 5 Volts. Pour cela selectionnez "alimentation : OUI" lors de la première installation (page de demarrage) ou dans le menu : (Menu/Reglages TNT/Configuration/Configuration) (voir page 32).

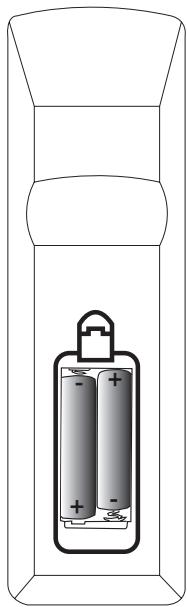

Mise en place des piles :

Ne mélangez pas piles neuves et usagées.
Si vous n'utilisez pas la télécommande pendant une longue durée, enlevez les piles.

Ne jetez pas les piles usagées avec vos déchets menagers, mais dans les bacs de recyclage prévus à cet effet.

Piles non fournies
(2 piles UM-4 R03 1,5V AAA)

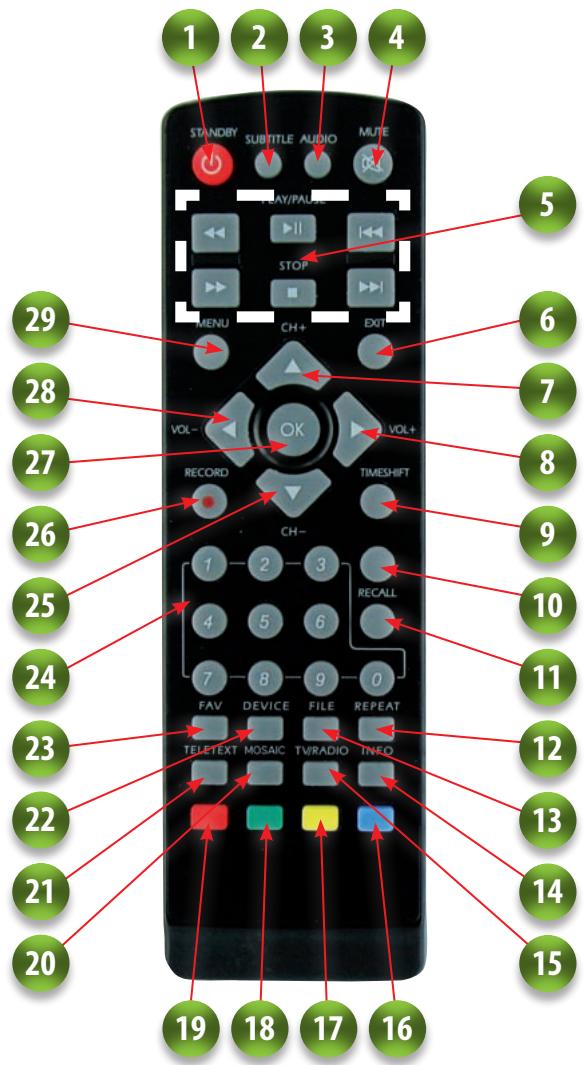

1 MARCHE/ARRET

Met en fonction ou en voille le récepteur

2 SUBTITLE (Sous-titres)

Activez ou désactivez les sous-titres

3 AUDIO

Change les modes audio (mono/stéreo...) Permet également deCHOISIR les différentes porteuses audio (langue, AC3 ...)

4

MUTE

Coupe ou remet le son

5

FONCTIONS MULTIMEDIA

Voir page 18

6

EXIT

Permet de sortir des menus ou de revenir au menu précédent

7

Changement de chaine (+) et Touche «haut» dans les menus

8

Augmente le volume et touche «droite» dans les menus

0

TIMESHIFT

Activation du direct différé

10

Sans Fonction

11

RECALL

Revient à la chaine précédente

12

REPEAT

Programmation lecteur de musique (répetitions, ordre aléatoire...)

13

FILE

Pour acceder aux enregistrements

14

INFO

Affiche les informations de la chaine

15

TV/RADIO

permét de basculer entre la liste de chaînes TV et la liste de radios

16

Touché de fonction bleue

Accès rapide aux timers (programmation)

17 Touche de fonction jaune

18

Touché de fonction verte

19

Touché de fonction rouge

Zoom : une fois activé, utilisez les touches

20

MOSAIC (Mosaique)

Affiche une mosaïque de chaînes

21

TELETEXTE

Décodeur Télétexte

22

DEVICE

Permet de voir le dispositif USB connecté

23

FAV (Listes de chaînes favorites)

Accès aux I

es de chaînes favorites

24

Touches numériques (0...9)

Change les chaînes ou sélectionne les valeurs dans les menus

25

Changement de chaine (-) et Touche «bas» dans les menus

26

Enregistrement

27

OK

Affiche la liste des chaînes ou valide les réglages dans les menus

28

Diminue le volume et touche «gauche» dans les menus

29

MENU

Quitte le mode normal pour aller dans le menu ou quitte le mode menu

Branchez le récepteur en vous aidant des schémas page 9 à 11.

Appuyez ensuite sur la touche "O" de la télécommande.
Le téléviseur affiche alors un écran de démarrage :

Utilisez les touches ▼ pour naviguer dans la page d'installation facile

- Choix de la langue

Utilisez les touches , , pourCHOIR la langue des menus (Francais par défaut)

- Choix de la zone (région)

Utilisez les touches , , pour désir la région (par défaut, la France est seLECTIONnée)

- Alimentation antenna (Antenne Active)

Utilisez les touches , , pour activer/désactiver l'alimentation 5 Volts. Utilisez l'alimentation pour une installation avec antenné extérieur TNT amplifiée (voir page 11)

- Recherche automatique

Une fois les paramètres sélectionnés, appuyez sur la touche OK, la recherche automatique des chaînes TNT commence ...

Une fois la recherche achevée, le récepteur trie automatiquement les chaines dans l'ordre, mémorise les réglages, sort du menu et la première image apparait.

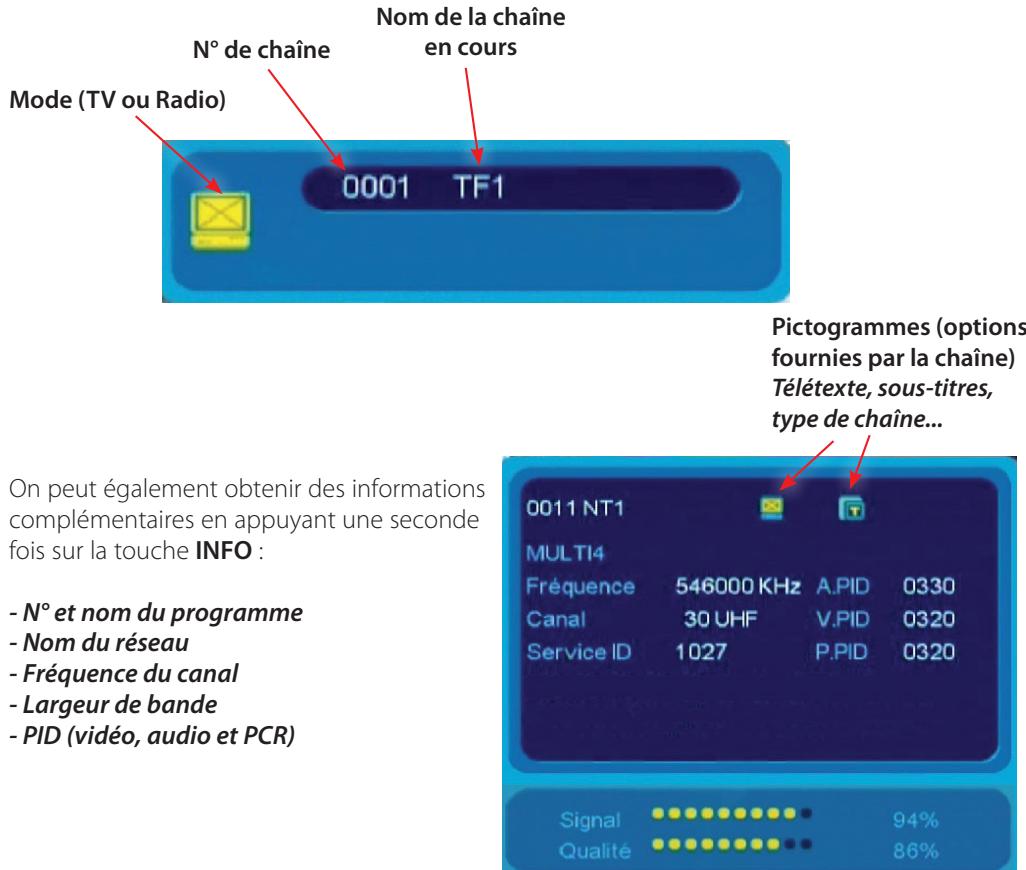

Barredinfo

La bannière de renseignements sur les programmes et les détails de service comme le nom de programme apparait en changeant de chaine ou en appuyant une fois sur la touche INFO.

Cette fonction vous permettra également de vérifier le niveau de signal et de qualité de votre installation.

Changement de chaine

Voici les différentes possibilités que vous avez pour changer de châne. Une fois l'appareil en main, vous pourrezCHOISIRVOTRE méthodefavorite:

• Utilisez le clavier numérique pour désirir le numéro de chaîne (touches 0 à 9).
• Appuyez sur la touche ▲ pour avancer d'une chaîne
• Appuyez sur la touche pour reculer d'une chaîne

Utilisation quotidienne

• Appuyez sur OK pour afficher la liste des chaînes.

Utilisez les touches pour monter ou descendre dans la liste. Utilisez les touches pour changer de groupe (voir page 29) Une fois la chaine désirée atteinte, appuyez sur la touche OK pour selectionner le programme.

• Appuyez sur la touche MOSAIC pour afficher une mosaïque :

Utilisez les touches pour déplacer le curseur
Utilisez la touche (curseur à gauche) pour afficher les chaînes précédentes
Utilisez la touche (curseur à droit) pour afficher les chaînes suivantes
Appuyez sur la touche OK pour sélectionner une chaîne et sorting.

Réglage du volume (VOL- /VOL+)

• Appuyez sur les touches pour diminuer ou augmenter le volume

• Appuyez sur la touche pour couper le son

• Appuyez de nouveau sur cette touche ou sur les touches pour annuler la coupure.

Sélection Audio ( AC3 : dolby digital)

Appuyez sur la touche AUDIO pourCHOISIR la bande son :

• Utilisez les touches ▼▲ pour sélectionner la bande son
• Utilisez les touches ▲▶ pour changer de mode (Stereo, Gauche, Droite, AC3 (dolby))

(Les bandes diffusées dépendent des chaînes. Vous pouvez donc seLECTIONner différentes langues ou encore le son dolby (AC3) si vous diposez d'un amplificateur : branchement page 9)

Attention :

En mode «AC3» le son est envoyé sur toute Home-cinéma (RCA Digital) et coupé sur les sorties péritel.

Appuyez sur la touche OK pour valider les réglages et sortir du menu.

Activation sous-titres (SUBTITLE)

Appuyez sur la touche SUBTITLE pour activer les sous-titres :

• Utilisez les touches pour changer de mode (Standard ou Télétexte)
• Utilisez les touches▼▲ pour changer le bande son (langue...)

Le mode numérique utilise les données générées sur la chaine tandis que le second mode utilise les sous-titres du télétexte.

La diffusion des sous-titres et la langue disponible dépendent donc de la chaîne regardée.

Appuyez sur la touche OK pour valider les réglages et sortir du menu.

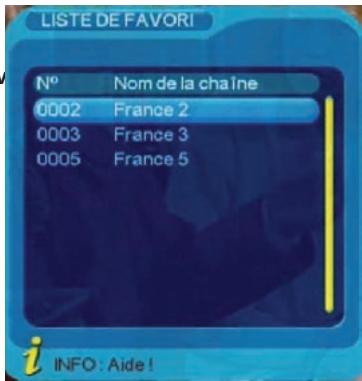

Sélection de la liste favorite (FAV)

Appuyez sur la touche FAV pour acceder à la seLECTION de

• Utilisez les touches▼▲ pour sélectionner la chaine voulue
• Appuyez sur la touche OK pour valider la seLECTION

Appuyez sur la touche EXIT pour sortir du menu.

Cette fonction permet d'acceder rapidement à vos listedes de chaînes préférentes que vous avez préalablement créées.

(Voir page 28: «Organiser»)

Insertion d'un périphérique de stockage (clé USB, disque dur externe...)

Insérez vous périphérique USB (cle USB, Lecteur MP3, Disque Dur externe...) dans le connecteur

en façade.

Pour éviter des soucis de compatibilité et de vitesse, voirlez à bien utiliser des dispositifs USB version 2.0

Veillez également à ce que le système de fichier du disque soit formé en mode «FAT / FAT 32», car le système «NTFS» n'est pas pris en charge par le récepteur.

Une fois le dispositif USB branché, vous pouvez acceder à son contenu après un léger temps d'analyse.

Le connecteur USB vous permettra de connecter votre appareil à des supports externes et d'acceder simplement à leurs containus (Photos, musiques, films, enregistements...).

Ce connecteur vous permettra également d'enregistrer vos programmes sur votre clé USB ou sur votre disque dur externe, de profiter de la fonction «Timeshift» vous permettant demettre votre émission sur «PAUSE», de faire un «RETOUR RAPIDE»...etc à tout moment. Enfin, l'USB vous aidera àmettre à jour votre apparéil simplement et rapidement à l'aide de votre clé USB ou de votre disque dur.

Le menu principal ainsi que la télécommande vont vous permettre d'acceder simplement et rapidement à toutes vos données personnelles et à vos enregistements.

Accédez à vos Films

Accedez à vos Musiques

Accedez à vos Photos

Gestions du disque :

• Accès aux enregistements
  -Gerez vos enregistrements (trier / effacer)

Yououpezégalement acceder à vos enregistements à partir de la télécommande :

Touche «FILE»

Enregistrements

Grçá à votre nouveau récepteur doté d'un connecteur USB, enregistrez vos programmes TNT, sur un dispositif de stockage USB, avec une qualité d'image et de son comparable à un DVD.

a) Enregistrement instantané (manuel)

Pour lancer un enregistrement manuel :

• Choisissez tout d'abord la chaine que vous voulez enregistrer.
• Appuyez sur la touche Enregister (RECORD) de la télécommande.

Un petit logo «REC» apparait en haut à gauche de l'écran :

Par défaut l'enregistrement lancé ne prendra fin que lorsque vous appuyez sur la touche STOP ou quand l'espace sera insuffisant sur votre dispositif de stockage.

Cependant la durée d'enregistrement peut être paramétrée , appuyez pour cela sur la touche jaune de

la télécommande :

Utilisez les touches pour augmenter ou diminuer la durée d'enregistrement (15 à 120 minutes)

Appuyez sur la touche OK pour valider.

En mode «Enregistrement», la plupart des touches de la télécommande sont désactivées.

Touches de la télécommande actives pendant un enregistrement :

Contrôle du volume

Coupure du son (MUTE)

Info

Touche jaune Sélection durée

Arrêt de l'enregistrement (STOP)

Pendant l'enregistrement, il est possible d'appuyer sur la touche INFO :

Fonctions multimédia

Yououpezegalement stoppervoirenregistrementdesqueyoule souhaitez enappuyant sur la

touche STOP.

Utilisez les touches et OK pour faire votrechoix.

Une fois l'enregistrement stoppe, vos pouvez aller consulter celui-ci en appuyant sur la touche

FILE.

Le gestionnaire des enregistements vous permettra de selectionner et de dire vos enregistements.

La date, l'heure, la durée et le nom de la chaîne sont indiqués pour les dissocier.

Les fichiers enregistrés sont nommés sous la forme : N°Nom chaine (date _ heures) . mpg

b) Enregistrement programme (Timer)

Pour programmer un enregistrement, appuyez sur la touche bleue de la télécommande.

Vous pouvez programmer jusqu'à 8 enregistrements

• Timer N^ : Sélectionnéz le N^ du Timer
• Fréquence: activez le timer etCHOISSEZ la péricidité (une fois, quotidien, hebdomadaire, mensuel, annuel)
• Mode:CHOIsissez le mode du timer (off, message, chaine, On ou Enregister)

Choisissez Enregistrer pour enregistrer votre programme sur l'unité de stockage USB

• Châîne : choisissez la châîne que vous voulez enregistrer
• Date: Entrez la date d'enregistrement
  -Heure:Entrez l'heure de début
• Durée: Entrez la durée de l'enregistrement

Appuyez sur la touche OK pour valider le timer puis sur la touche EXIT pour sortir du menu.

Si vous avez fait une erreur vous pouvez corriger en entrant de nouveau dans le Timer concerné.

Note : pour désactiver un Timer (enregistrement), appuyez sur la touche Bleue ,choisissez l'enregistrement que vous ne souhaitez plus et à la ligne «Périodicité»,choisissez simplement : «OFF» puis sauvegarder en appuyant sur la touche OK

Pendant l'enregistrement, vous pouvez également l'arrêté en appuyant sur la touche STOP.

c) Gestion des fichiers enregistrres (pré-visualiser / effacer)

Pour obtenir l'aperçu des émissions enregistrées sur votre clé USB ou votre disque dur externe, allez dans le menu : Gestion du disque

• Utilisez les touches pour désirir l'enregistrement que vous souhaitez pré-visualiser ou effacer.
• Appuyez sur la touche verte pour désirer le mode (LIRE ou EFF)
• Choisissez le mode «LIRE» pour pré-visualiser les fichiers (Appuyez sur la touche OK pour lancer la lecture)
• Choisissez le mode «EFF» pour effacer un ou plusieurs fichiers (Appuyez sur la touche OK pour effacer)

En appuyant encore sur la touche verte, vous pouvez selectionner le mode «supprimer tout» qui
vous permettra de supprimer tous les fichiers ou encore «renommer» pour changer leur nom.
Un message de confirmation est demandé dans chacun des modes cités ci-dessus.
Une fois la gestion de vos fichiers terminée, appuyez sur la touche EXIT pour sortir du menu.

d) Télecommande / Lecture des enregistements

La télécommande va vous permettre de relire etGERER vos fichiers enregistrés

1 - Lance un enregistrement sur la chaine regardée
2 - Affiche la barre d'info (progression, nom de l'enregistrement...)
3 - Accede à la liste des enregistrements
4 - Avance rapide (vitesse x2 à x20)
5 - Stope un enregistrement ou une lecture
6 - Fichier enregistré suivant
7 - Retour rapide (vitesse x2 à x20)
8 - En mode Retour ou Avance rapide, Pause : réactive la lecture / Arrêt sur image (Pause)
9 - Fichier enregistré précédent

Pour sélectionner les différentes vitesses en avance, retard rapide, appuyez successivement sur les touches correspondantes.

Les touches de volume (et coupure de son) sont actives pendant la lecture d'un enregistrement. Pour relire un enregistrement, appuyez sur la touche FILE de la télécommande

• Choiser le fichier et appuyez sur la touche OK pour lancer la lecture.

Fonction en cours

Nom enregistrement

0001 N~1479DB.MPG

Durée enregistrement

Notes sur les enregistrements

Tous les enregistements sont stockés sur votre clé ou votre disque dur USB sous forme de fichier «.MPEG». Vous pouze donc dire ces fischiers sur leur ordinateur en connectant le dispositif USB à celui-ci. Vous retrouvrez ces fischiers dans un dossier «PVR» créé par le récepteur.

Un enregistrement ne peut dépasser 4 Go (2 heures). Si celui-ci dure plus longtemps, le récepteur créé automatiquement un second fjchier en supplément (celui-ci aura le même nom complété d'un nombre pour le dissocier.

Exemple: vous enregistrez une émission de 3 heures... après la limite de deux heures, le récepteuraura un second fichier nommé:N°Nom chaîne(date _heure)_001 .mpg

a) Notes sur le direct différé (TIMESHIFT)

La fonction «Direct Différé» permet de regarder une émission en différé par rapport à sa diffusion. Avec la touche Timeshift, vous ne perdrez plus le fil de l'histoire lorsque votre téléphone sonne. Vous pouvezmettre en pause lorsque vous regardez la télévision, puis relancer la lecture, comme si vous regardiez une cassette VHS ou un DVD. Lorsque vous appuyez sur la touche Timeshift, l'image se fige, mais l'appareil enregistre la suite de l'émission. Ensuite, au moment où la pause est arrêtée, la lecture de l'enregistrement débute mais l'appareil continue à enregistrer. Vous étés donc en différé. Si vous appuyez sur la touche avance rapide, la lecture s'accélère jusqu'à ce que vous atteigniez la fin de l'enregistrement, la lecture reprend alors normalement en temps réel. Vous pouvez donc facilement sauter les coupures publicitaires pour revenir au direct.

Outre la pause, le «Direct Différé» permet d'être plus actif devant son poste de télévision. Ainsi, les enregistrateurs numériques sauvégardent automatiquement et en permanence la chaine que vous visionnez. Il est ainsi possible de naviguer à travers l'émission avec les touches Retour puis Avance rapide comme avec un DVD. Concretement, lors d'un match de football, si une action est interessante, un but par exemple, vous pourrez revenir sur l'action, puis suivre de nouveau la suite du match avec un décalage. Comme pour la fonction pause, il suffit de faire une avance rapide pour retrouver le programme en direct.

b) Utilisation

Appuyez sur la touche «TIMESHIFT» le Le bandeau suivant s'affiche alors à l'écran pour vous indiquer que la fonction est active et en cours :

Une fois cette information affichée, le récepteur enregistre automatiquement et continulement l'émission en cours.

Exemple : si l'on active la fonction Time shift sur la chaine TF1 à 11h12 et ce jusqu'12h, on peut revenir en arrrière jusqu'à cet hora et naviguer sur cette période comme on le souhaite (avance rapide, pause, etc...)

Touches d'utilisation du direct différé

1 - Retour au direct (arret Timeshift)
2 - Affiche la barre d'info (progression, retard par rapport au direct...)
3 - Avance rapide (vitesse x2 à x20)
4 - Retour au direct (arrêt Timeshift)
5 - Retour rapide (vitesse x2 à x20)
6 - En mode Retour ou Avance rapide, Pause: réactive la lecture Arrêt sur image (Pause)

TIMESHIFT (Pause): Cette fonction vous permet par exemple de mettre votre émission en arrêt lorsque le téléphone sonne et de la reprendre au même endroit par la suite.

Fontion TIMESHIFT (direct différé)

Retour / Avance rapide : Cette fonction vous permet de voir une scène que vous avez manquée ou que vous foulez tout simplement revoir (un but dans un match de foot par exemple), de zapper les pubs lorsque vous avez un différenced suffisant...

Barredinfo:

c) Comment conserver l'enregistrement de la série différée?

Dès que vous souhaitez stopper le TIMESHIFT pour revenir au direct (touché EXIT), un message s'affiche demandant si l'on souhaite conservefer l'enregistrement du diffééré ou non :

Utilisez les touches et OK pour faire votrechoix.

Cette fonction est très intéressante car elle permet de revoir la série ratée plus tard.

Visionnez vos films

Accédez au menu FILMS en allant dans le menu :

Dans ce menu, seeds les fichiers video compatibles avec le récepteur seront affichés.

• Si ces fichiers se trouvent dans un dossier, accedez à celui-ci en appuyant sur la touche OK
• Sélectionnez le fjichier que vous souhaitez lire, puis appuyez sur la touche OK.

Fonctions de la télécommande pendant la lecture :

1 - Affiche la barre d'info (progression, nom du film)
2 - Avance rapide (vitesse x2 à x20)
3 - Stoppe la lecture du film
4-Fichier video suivant
5 - Retour rapide (vitesse x2 à x20)
6 - En mode Retour ou Avance rapide, Pause : réactive la lecture Arrêt sur image (Pause)
7 - Fichier videoe precedent

Pour selectionner les différentes vitesses en avance,回头 rapide, appuyez successivement sur les touches correspondantes.

Les touches de volume (et coupure de son) sont actives pendant la lecture d'un film.

Appuyez sur la touche EXIT pour sortir de ce menu.

Écoutez vos musiques

Accédez au menu MUSIQUE en allant dans le menu :

Dans ce menu, seuls les fichiers audio compatibles avec le récepteur seront affichés.

• Si ces fichiers se trouvent dans un dossier, accedez à celui-ci en appuyant sur la touche OK
• Sélectionnez le fjichier que vous souhaitez lire, puis appuyez sur la touche OK.

Fonctions de la télécommande pendant la lecture :

1 - Avance rapide (vitesse x2 à x20)
2- Stoppe la lecture
3 - Fichier audio suivant
4 - Retour rapide (vitesse x2 à x20)
5 - En mode Retour ou Avance rapide, Pause : réactive la lecture Pause
6 - Fichier audio précédent

Pour selectionner les différentes vitesses en avance,回头 rapide, appuyez successivement sur les touches correspondantes. Les touches de volume (et coupure de son) sont actives pendant la lecture.

Appuyez sur la touche REPEAT pendant la lecture pour changer de mode :

Lecture: normal Répéter 1: répétition chanson Répéter tout: répétition de tous les morceaux

Aléatoire: ordre aléatoire

Appuyez sur la touche EXIT pour sortir de ce menu.

Visionnez vos photos

Accédez au menu PHOTOS en allant dans le menu :

Dans ce menu, seuls les fichiers audio compatibles avec le récepteur seront affichés.

• Si ces fichiers se trouvent dans un dossier, accedez à celui-ci en appuyant sur la touche OK
• Vous pouvez afficher les aperçu des photos en appuyant sur la touche verte
• Sélectionnez le fjichier que vous souhaitez afficher, puis appuyez sur la touche OK

Fonctions de la télécommande pendant la lecture :

1 - Rotation de l'image
2 - Photo précédent/ suivante
3-Info(nom,taille...)
4-Zoom(x2à4etx1/2à1/4)

C

Appuyez sur la touche EXIT pour sortir de ce menu.

Jouez aux jours (JEUX)

Accédez au menu JEUX en allant dans le menu :

Nom photo

Taille de l'image (en pixels)

Ce menu va vous permettre d'acceder à 3 jours.

Appuyez sur la touche EXIT pour sortir de ce menu.

Accédez au menu «Réglages TNT» en appuyant sur la touche MENU :

Réglages TNT

Gestion des chaînes

• Organiser: Déplacez, effacez, verrouillez, renommez, choisissez vos chaînes favorites...
• Classement : Triez et classez vos chaînes
• Regroupement: Configurez vos groupes de chaînes
• Édition des chaînes : Modifiez les PID, renommez les chaînes et ajoutez une nouvelle chaîne
• Effacer tout: Effacez toutes les chaînes

a) Organiser

• Utilisez les touches 🅥️ pour désir une chaîne
• Appuyez sur la touche rouge pour ajouter la chaîne à la liste favorites
• Appuyez sur la touche verte pour déplacer une chaîne (un logo apparait à côté de la chaîne, vous pouvez, dés lors, déplacer la chaîne avec les touches
• Appuyez sur la touche jaune pour verrouiller une chaîne (un mot de passage est demandé : 0000 par défaut)
• Appuyez sur la touche bleue pour supprimer une chaîne (un logo apparait à côté de la chaîne, la suppression sera e

Appuyez sur la touche EXIT pour sortir du menu, un message «sauvegarder ?» apparait à l'écran Utilisiez les touches ↓ ↑ pour faire votrechioix puis appuyez sur la touche OK.

b) Classement

Ce menu permet de classer la liste de chaînes en fonction de trois options :

• Utilisez les touches ↓ pourCHOISIR SELECTIONNER L'une des options

Première option : Pays

Seconde option : Toutes chaînes, chaînes en clair, chaînes codées

Troisième option : Tout, A à Z, Z à A, LCN+ et LCN-

(A à Z et Z à A : ordre alphabetique et inverse, LCN+ et LCN - : ordre logique et inversé)

Appuyez sur la touche EXIT pour sortir du menu, un message «sauvegarder ?» apparait à l'écran Utilisiez les touches 🅥 🍨 pour faire votrechioix puis appuyez sur la touche OK.

c) Regroupement

Ce menu permet de classer vos chaînes dans des groupes (8 au total) en fonction de leur thème.

• Utilisez les touches 🅥 pourCHOISIR une chaine
• Utilisez les touches 1 à 8 pourCHOIR le groupe (theme) de la chaîne choisisie

1-Listede chaine normale 6-Jeune
2-Info 7-Musique
3 - Science 8 - Mode
4-Sport
5-Ciné

Appuyez sur la touche EXIT pour sortir du menu, un message «sauvegarder ?» apparait à l'écran Utilisiez les touches ↓ ↓ pour faire votrechioix puis appuyez sur la touche OK.

d) Effacer tout

Sélectionnez cette fonction pour effacer l'ensemble des chaînes de ce récepteur (le mot de passer vous sera demandé : 0000 par défaut)

Un message de confirmation apparait à l'écran, sélectionnez «OUI» pour tout effacer.

2 Installation (accès au menu avec le mot de passer : 0000 par défaut)

• Recherche de zone : Recherche automatique sur les bandes VHF et UHF
• Recherche manuelle : Recherche manuelle sur un canal choisi
• Recherche sélective: Recherche manuelle sur une bande de fréquences chooser

a) Recherche auto

Ce menu permet de lancer une recherche automatique (Utilisez cette fonction pour trouver de nouvelles chaînes ou en cas de changement de canal ou d'installation)

Cette fonction est similaire à celle de la première installation détaillée page 14

Appuyez sur la touche EXIT pour sortir du menu

Ce menu permet de lancer une recherche sur un canal (Utilisez cette fonction pour trouver de nouvelles chaînes ou en cas de changement de canal ou d'installation)

• N° de canal : Sélectionné le canal avec les touches
• Fréquence : ajustez la fréquence si nécessaire

• Largeur de bande : selectionnez la largeur de bande

• Appuyez sur la touche OK pour lancer la recherche

• Appuyez sur la touche EXIT pour sortir du menu

c) Recherche avancée

Lancez une recherche sur une bande de fréquence

• Début fréq: Sélectionné la féquence de début
• Fin fréq : sélectionné la féquence de fin

• Largeur de bande : selectionnez la largeur de bande

• Appuyez sur la touche OK pour lancer la recherche

• Appuyez sur la touche EXIT pour sortir du menu

3 Configuration

• Affichage: Réglages des paramètres des menus
• TV:Réglages des paramètres d'affichage video
• Configuration:Réglages des paramètres système
  -Heure:Réglage de l'heure
• Timer: Configuration des minuteries
• Code parental: Mot de passée...

a) Affichage

• OSD : Utilisez les touches 🚤 🚤 pour désir le thème (couleur) de l'OSD
• Heure OSD : Utilisez les touches 📁 📁 pour activer/désactiver l'affichage de l'heure sur l'écran
• Durée affichage : Utilisez les touches 📁 pour désir le temps d'affichage du bandeau d'information (1 à 6 secondes)
• Langue OSD : Utilisez les touches 🅥 🅥 pour désir la langue des menus
• Langue Sous-titres : Utilisez les touches 📁️ pour désirir la langue des sous-titres
• Langue Audio : Utilisez les touches 📁 📁 pour désir vos langues préférentes

b) TV

• Mode affichage : Utilisez les touches 📁 📁 pour désirir le format video (Automatique, PAL ou NTSC)
• Format TV : Utilisez les touches 📁 🅕 pour désirir le format de votre TV

4:3 LB : Letter Box (image sans traitement)
4:3 PS : Pan Scan (étendu)
16:9:Forcele formaten16:9
16:9 PB : Automatique

• Sortie Video : Utilisez les touches 🅥 🅥 pourCHOISIR le mode de sortie (RVB ou CMJN)
• Luminosite : Utilisez les touches 📁 📁 pourCHOISIR LA LUMINOSITE du menu (0 à 100%)
• Contraste : Utilisez les touches ✔️ pourCHOISIR le contraste du menu (0 à 100%)
• Nuance (HUE) : Utilisez les touches 📁 📁 pourCHOISIR les nuances de couleur du menu
• Saturation : Utilisez les touches 🚤️ pourCHOISIR la saturation du menu

c) Configuration

• Égaliseur : Utilisez les touches 📁 🅥 pour désirir le type d'égaliseur audio
• Surround : Utilisez les touches 📁 pour activer/ désactiver etCHOISIR l'effet audio
• Antenne active : Utilisez les touches 📁 pour activer/désactiver l'alimentation d'antenne (voir page 15)
• Effet JPEG : Utilisez les touches 🅥 🅥 pour activer/ désactiver l'effet de transition entre les photos
• LCN : Utilisez les touches 📁 📁 pour activer/ déactiver le LCN (numérotable automatique des chaînes)
• Zone : Utilisez les touches 📁️ pour définir la zone dans laquelle le signal est reçu
• Bouclage Tuner : Utilisez les touches 📁 🅥 pour activer / désactiver le bouclage du tuner La désactivation du bouclage permet de réduire la consommation de l'appareil
• Mise en veille Auto : Utilisez les touches 🚤 🚤 pour activer/désactiver la mise en veille automatique (Dans un souci d'économie d'énergie, la mise en veille automatique permet demettre l'appareil en veille après une durée maximale de trois heures sans utilisation de la télécommande).

d) Heure

• Mode : Utilisez les touches 📁 pour désir le mode (automatique ou manuel)
• Date : Utilisez les touches numériques pour entré la date du jour (en manuel seulement)
• Heure : Utilisez les touches numériques pour entrer l'heure (en manuel seulement)
• GMT offset : Utilisez les touches 📁️ pour sélectionner l'offset GMT (heure normalisée de Greenwitch : en France : +1 en hiver et +2 en été)
• Heure d'été : Utilisez les touches 📁 📁 pour activer/ désactiver l'heure d'été

e) Timer

-Timer N^ :Utilisez les touches 1 pourCHOISIR le timer a programme (1 a 8)
- Périodicité : Utilisez les touches 📁 pourCHOIR la fréquence du timer (une fois, quotidien, hebdomadaire, mensuel, annuel)
- Mode : Utilisez les touches 📁 pourCHOISIR le mode du timer à programme
- Arrêt : permet d'arrêter le récepteur à la date et à l'heure définies
- Message : permet d'afficher un message à une date et à une heures données
- Chaine : permet d'afficher une chaine TNT à la date et à l'heure définies
- Marche : permet de mettre en marche le récepteur à la date et à l'heure définies
- Enregistrer : permet d'enregistrer une chaîne TNT à la date et à l'heure définies sur le dispositif de stockage externe USB
- ON: permet d'enregistrer une chaîne TNT à la date et à l'heure définies sur le magnétoscope ou graveur DVD connecté sur la péritel VCR (Attention, cet enregistrer doit lui même êtreprogramme pour ne pas manquer l'enregistrement).

• Date : Utilisez les touches numériques pour entrer la date du timer
• Heure : Utilisez les touches numériques pour entrez l'heure de début du timer
• Durée : Utilisez les touches numériques pour entra r la durée de la programmation

f) Code parental

Ce menu permet de personnaliser votre mot de passer ou de le changer.

• Ancien mot de passer : Utilisez les touches numériques (1 à 9) pour entrer le mot de passer actuel
• Nouveau mot de passer : Utilisez les touches numériques (1 à 9) pour entrer le nouveau mot de passer
• Confirmer mot de passer : Utilisez les touches numériques (1 à 9) pour entrer une seconde fois le nouveau mot de passer

Le mot de passer usine est 0000. Attention à bien noter le nouveau mot de passer si celui-ci est modifié.

Attention: conserve precieusement cette partie détachable : Le code universel est : 8888 (en cas d'oubli du code personnel)

4 Mise à jour

• Recevoir du REC : permet de receiveoir le software via un second recepteur (maître)
• Transfert de l'USB: mise à jour par l'USB
• Envoyer vers REC: permet d'envoyer le software vers un second récepteur (exclave)

Mise à jour par l'USB

• Insérez le fjichier de mise à jour sur votre clé USB à l'aide de votre PC.
• Insérez la clé USB dans le connecteur en façade
• Attendre que l'écran indique : «USB connecté» puis entrez dans le sous-menu : Transfert de l'USB
• Naviguez dans votre clé USB à l'aide des touches et OK.
• Sélectionnez le fichier «.bin» et appuyez sur la touche OK pour lancer l'installation du nouveau logiciel

Une nouvelle fenêtre apparait alors à l'écran :

Sur celui-ci vous pouvez suivre les différentes étapes de l'installation

Une fois la mise à jour terminée, l'appareil s'initialise.

Procedezdonauneuvellassiation(voirpage14)

Mise à jour «Récepteur à Récepteur»

• Connectez un cordon RS-232 (femme-femme) croisé entre le «maître» et «l'esclave»
• Allumez le récepteur «esclave» et désisisse «Recevoir du REC» dans ce menu
• Allumez le récepteur «maître» etCHOISSEZ «Envoyer versREC dans ce menu

Une nouvelle fenêtre apparait alors à l'écran :

Sur celui-ci vous pouvez suivre les différentes étapes du transfert de logiciel.

Une fois la mise à jour terminée, l'appareil «esclave» s'initialise. Procedez donc à une nouvelle installation (voir page 14)

5 Défaut usine

Ce sous-menu permet de ré-initialiser votre récepteur

Attention, après la validation de cette fonction, tous vos réglages et toutes les chaînes seront efficaces.

• Appuyez sur la touche OK pour appliquer la remise à zéro de l'appareil
• Entrez le mot de passer (0000 par défaut)

• Utilisez les touches et OK pour confirmer la remise à zéro du récepteur.

Une fois le reset terminé, l'appareil s'initialise.
Procedez donc à une nouvelle installation (voir page 14)

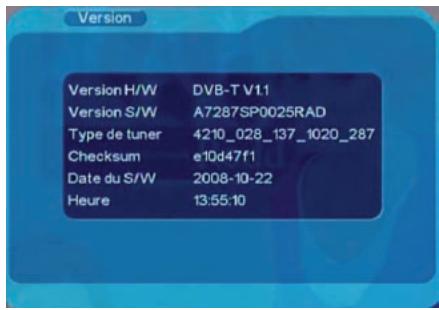

6 Version

Ce sous-menu permet de vérifier les informations concernant votre récepteur (Version logiciel, matériel...)

Appuyez sur la touche EXIT pour sortir du menu

L'écran affiche "PAS DE SIGNAL"

1 - La chaine regardée a disparu ou a changé de fréquence.
2 - Vérifiez les connexions du cable coaxial.
3 - L'antenne hertzienne n'est plus orientée correctement, il faut refaire un réglage de l'antenne.
4 - Un élément de l'installation (amplificateur...) est défectueux.
5 - L'alimentation 5 Volts n'est pas activée (cas d'une installation avec antennae amplifiée spécial TNT (voir page 11)

Les menus apparaissent mais pas d'image (écran noir) ou un message "codée" apparait

1-La chaîne est codée

Le message "Surcharge Alimentation Tuner" apparait

1 - Désactivez l'alimentation d'antenne 5 volts.
2- Vérifiez les connexions du cable coaxial.

Un menu demande le code secret

1 - Le code usine est 0000. Si ce code a été modifié, taper le nouveau code. (en cas de perte de ce code, se rendre à la page 33 pour connaître le code universel).

La télécommande ne fonctionne pas

1 - Les piles sont usées (remplacer les piles et jeter les piles usagées dans un bac de recyclage prévu à cet effet).
2-Latelecommandenestpasdirigeerverslerécepteur.

Pas de son

1 - Le cordon péritel n'est pas entièrement cable ou défectueux
2-Le volume est baisse.
3-Le "Mute(coupure de son) est activé.
4- Le mode «AC3» est activé (touche Audio)

Pixelisation (petits carrés dans l'image)

1 - Le signal est trop faible, l'antenne n'est pas correctement orientée ou l'installation a besoin d'un amplificateur.
2 - Le cable utilisé n'est pas blinédé.
3 - Le connecteur coaxial est mal installé ou de mauvaise qualité.

Problème d'enregistrement

-AVEC magnetoscope (enregisterur)

Le signal enregistré par le magnétoscope (ou graveur DVD, etc...) passe par le cable PERITEL. Il faut donc sélectionner sur l'enregistrreur l'entrée auxiliaire (AUX ou AV) correspondante et non un numéro de chaîne.

-AvecdispositifdestockageUSB

1 - Vérifier que votre clé USB ou votre disque dur externa soit bien connecté, si celui-ci n'est pas reconnu, vérifier son bon fonctionnement sur un ordinateur (le formater sur un PC)
2 - Vérifier que le dispositif USB n'est pas plein.
3 - Veillez à ce que le système de fichier du disque soit formé en mode «FAT / FAT 32», car le système «NTFS» n'est pas pris en charge par le récepteur.

Caracteristiques techniques

Dimensions L = 190mm,P = 130mm,H = 40mm.

Poids Environ 500 g

Tuner Numérique

Démodulation COFDM

Bande de fréquence 149,5 - 858 MHz

Tensions 5 V

Impedance d'entree 75 Ohms

Sensibilité -80 à -15 dbm

Température

Fonctionnement 5^ à 40^

Stockage -20°C à 65°C

Alimentation

Gamme de Tensions 230VAC 50 Hz

Consommation en fonctionnement 4,5 W

Consommation en veille 0,78 W

Audio/Video

Résolution video 720 x 576 (PaI), 720 x 480 (NTSC)

Format écran 4:3 normal, 4:3 étendu, 16:9 automatique

Modes Audio Stereo,gauche,droite

Connecteurs

Péritel TV Sortie video, audio G/D

Péritel VCR Entrée/sortie, audio G/D, video

Audio Numérique Sortie RCA digitale AC3 (Dolby)

Tuner Entrée coaxiale 9,52mm, Sortie boucle à verrouillage de phase coax

VISIONIC

CHAINS GRATUTES

CHIUE2 ESGINLGE2
