PX2512 - Support mural Dream Audio - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Support mural
Compatibilité	Conçu pour les enceintes Dream Audio
Matériau	Acier robuste
Capacité de charge	Jusqu'à 10 kg
Dimensions	Dimensions adaptées aux enceintes standard
Installation	Facile à installer avec matériel inclus
Angle d'inclinaison	Inclinaison ajustable pour un son optimal
Maintenance	Vérifier régulièrement la solidité des fixations
Sécurité	Respecter la capacité de charge pour éviter les accidents
Informations supplémentaires	Garantie de 2 ans

FOIRE AUX QUESTIONS - PX2512 Dream Audio

Comment installer le support mural Dream Audio PX2512 ?

Pour installer le support mural Dream Audio PX2512, commencez par marquer l'emplacement des trous de fixation sur le mur en vous assurant qu'ils sont au niveau. Percez les trous, insérez les chevilles fournies, puis fixez le support à l'aide des vis. Assurez-vous que le support est bien fixé avant d'accrocher votre équipement.

Quelle est la capacité de poids maximale du support mural PX2512 ?

Le support mural Dream Audio PX2512 peut supporter un poids maximum de 25 kg. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité de votre équipement.

Le support mural est-il compatible avec tous les types de téléviseurs ?

Le support mural PX2512 est compatible avec la plupart des téléviseurs de 32 à 55 pouces. Vérifiez les dimensions et le poids de votre téléviseur pour vous assurer qu'il est compatible.

Comment ajuster l'angle du support mural PX2512 ?

Pour ajuster l'angle du support mural, desserrez les vis de réglage situées à l'arrière du support. Une fois l'angle souhaité atteint, resserrez les vis pour maintenir la position.

Que faire si les vis de montage ne s'adaptent pas à mon mur ?

Si les vis de montage ne s'adaptent pas à votre mur, vérifiez le type de mur (brique, béton, plâtre, etc.) et utilisez des chevilles et vis appropriées pour votre type de mur. Si nécessaire, consultez un professionnel.

Comment nettoyer le support mural PX2512 ?

Pour nettoyer le support mural, utilisez un chiffon doux et légèrement humide. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support.

Où puis-je trouver le manuel d'installation du PX2512 ?

Le manuel d'installation du support mural Dream Audio PX2512 est disponible sur le site web de Dream Audio dans la section 'Support' ou peut être inclus dans l'emballage du produit.

MODE D'EMPLOI PX2512 Dream Audio

pour écran Plasma/LCD jusqu'à 42" et 40 kg

pour écran Plasma/LCD jusqu'à 42" et 40 kg

Deutsch:Seiten 4-15

Français:Pages 17-29

pour écran Plasma/LCD jusqu'à 42" et 40 kg

CONSIGNES DE SECURITÉ

• Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi afin de pouvoir le consulter en cas de besoin.
• Concernant les conditions de garantie, veuilles contacter vous revendeur. Veuillez également tener compte des conditions generales de vente!
• Utilisez le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou les objets voisins.
• Un démontage ou la modification du produit affecte sa sécurité. Attention! Risque de blessures!
• Ne démontez pas l'appareil, sous peine de perdre toute garantie!
• Ne pas tenter de réparation!
• Faites attention lorsque vous manipuez votre produit. Une chute ou un coup peuvent l'abimer.
• Ne pas exposer le produit à l'humidité ni à la chaleur extréme.
• Ne pas plonger le produit dans l'eau ni dansaucun autre liquide.
• Ne pas utiliser ce support pour fixer des TV de plus de 40 kg.
• Il est conseiller d'être à deux pour assurer le montage du support et de la TV.

ATTENTION:

Le fabricant decline toute responsabilité en cas de dégats.

Sous réserve de modification et d'erreur!

VOTRE NOUVEAU SUPPORT MURAL

Nous you remercions pour I'achat de ce support mural.

Le support mural est idéal pour fixer une TV Plasma ou LCD de taille 26'' (66 cm) à 42'' (107 cm). La position est réglablé facilement.

Afin d'utiliser au mieux votre nouveau produit, veuillez dire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes.

NOTE:

Le matériel de fixation fourni ne convient pas pour les murs en béton armé, acier, ou parpaings béton. Si vous n'êtes pas sur du type de mur, veuilles demander conseil à des professionnelles.

ATTENTION:

Si vous n'etes pas à l'aise avec le montage, veuillez demander conseil à des professionnels.

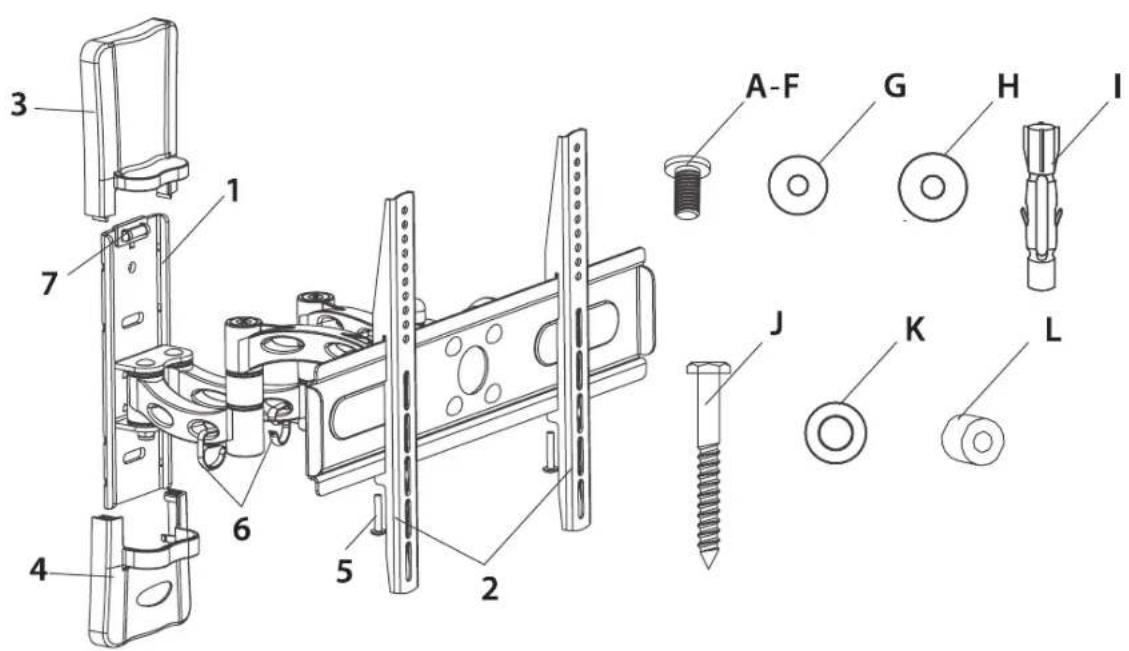

CONTENU

Numéro / Lette Nombres Désignation
1 1 Support mural
2 2 Rails de montage
3 1 Capot supérieur
4 1 Capot inférieur
5 2 Boulon de sécurité
6 4 Passe-câbles
7 1 Niveau à bulle magnétique
A 4 Vis M4 x 12 mm
B 4 Vis M5 x 12 mm
C 4 Vis M6 x 12 mm
D 4 Vis M4 x 25 mm
E 4 Vis M5 x 25 mm
F 4 Vis M6 x 25 mm
G 4 Rondelle M5
H 4 Rondelle M6
I 3 Cheville
J 3 Vis murale
K 3 Rondelle pour vis murale
L 4 Entretoise 9/16"

MONTAGE

Etape 1: Fixer les rails de montage à votre TV

Vérifiez d'abord que les vis fournies (A, B ou C) passent dans les trous à l'arrête de votre TV. Si ce n'est pas le cas, veuillez utiliser des vis et rondelles appropriées.

Placez les rails de montage de sorte que les crochets pointent vers le bas. Vissez les rails de montage de manière parallele et à la même hauteur à l'aide des vis et des rondelles appropriées.

ATTENTION:

Ne pas forcer. Ne pas utiliser de visseuse électric pour fixer les rails à votre TV.

Veuillez consultier les schémas suivants avant de commencer le montage.

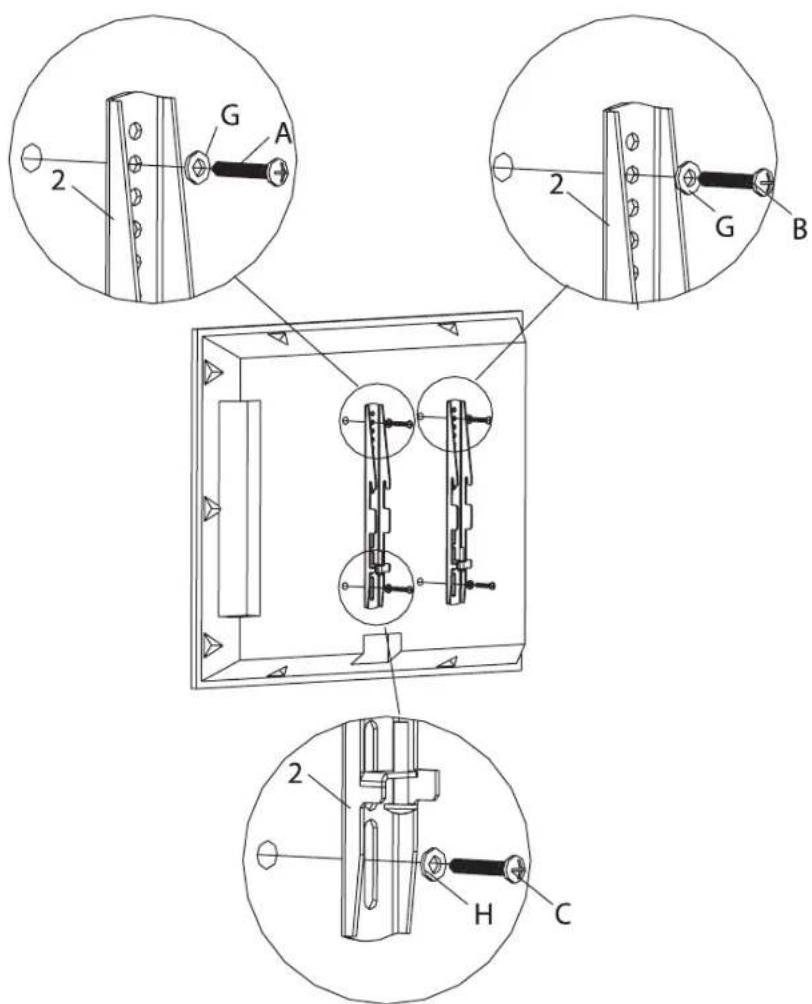

Les TV avec face arrière plane ne nécessitant pas d'entreprises. Fixez les rails de montage avec les vis et rondelles appropriées directement à l'arrête de l'appareil.

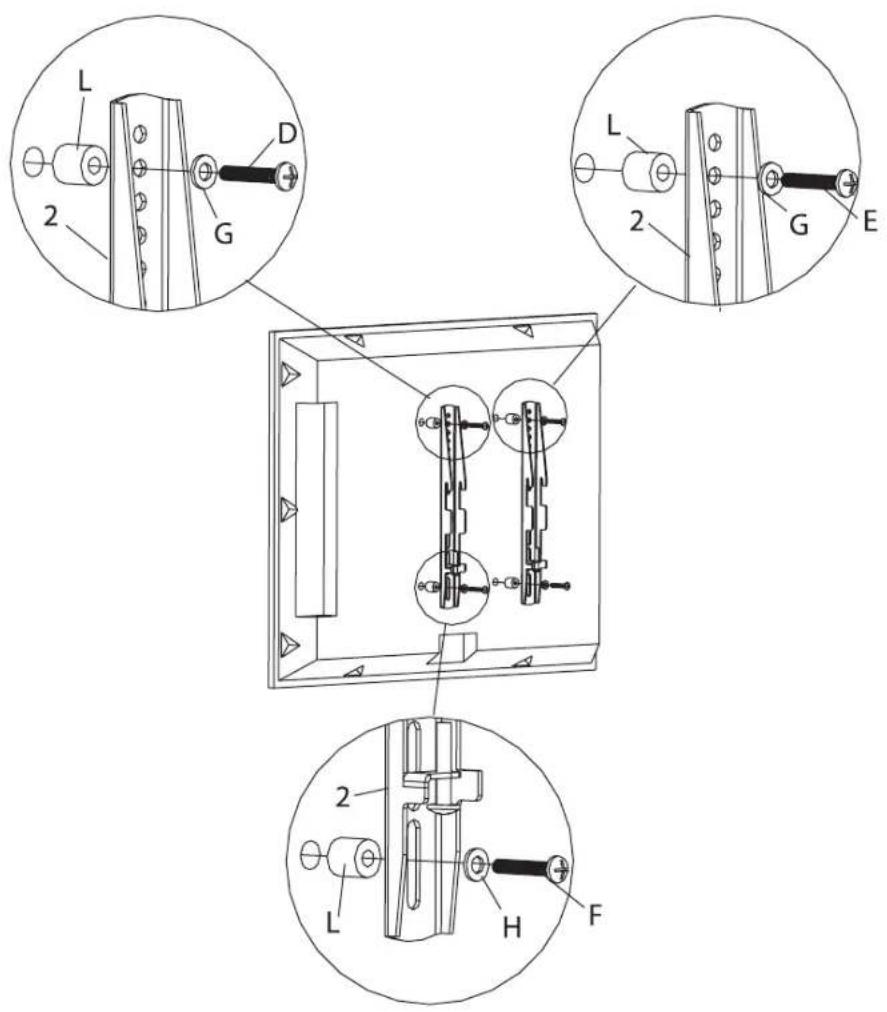

Pour les TV à face arrêté courbe, il peut être nécessaire d'utiliser les entreprises fournies (L) entre la TV et les rails de montage.

Etape 2: Fixer le support au mur

Commencez parCHOISIR la hauteur de montage. La hauteur ideale pour un poste de television est parallele a la hauteur des yeux d'une personne assise.

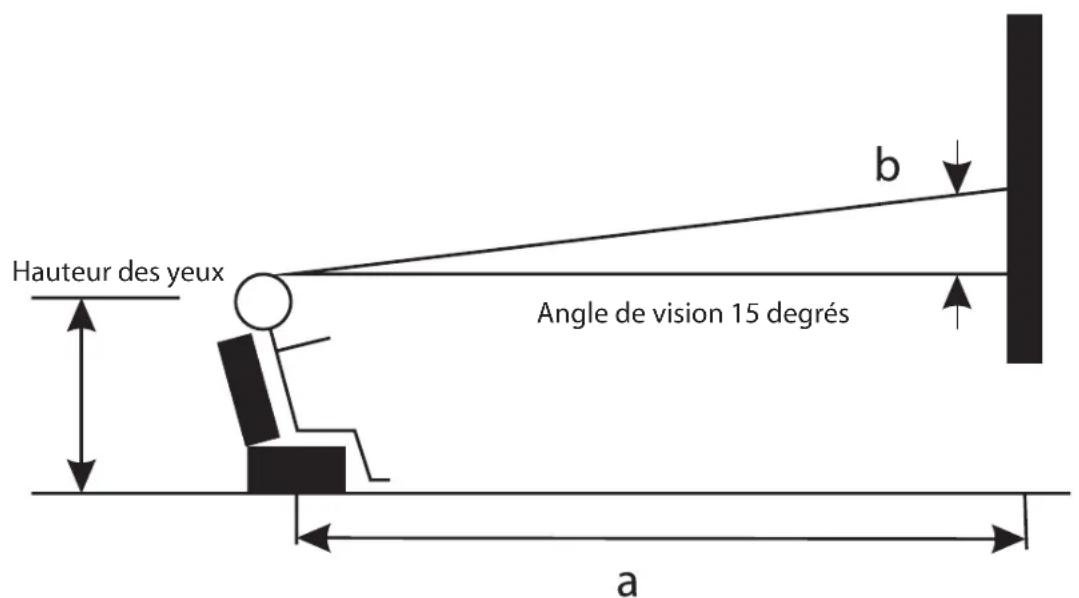

Les deux paramètres suivants définitissent la hauteur ideale pour votre TV (voir schéma ci-dessous):

La distance entre le mur et le canapé.

La distance entre le niveau des yeux et le plancher, plus un angle de vision de 15 degrés vers le haut.

EXAMPLES:

1. La distance a est de 1,5 à 2,2 metres. La hauteur b est alors d'environ 30 cm.
2. La distance a est de 2,3 à 4 metres. La hauteur b est alors d'environ 90 cm.
3. La distance a est de 4,1 à 5,2 metres. La hauteur b est alors d'environ 1,2 m.

La hauteur parfaite pour votre TV est aux environ ons de la hauteur b. A vous de voir ensuite ce qui vous convient le mieux.

Une fois la hauteur de montage ideale définie, vous pouvez fixer le support mural.

Respectez les consignes des pages suivantes selon le type de mur.

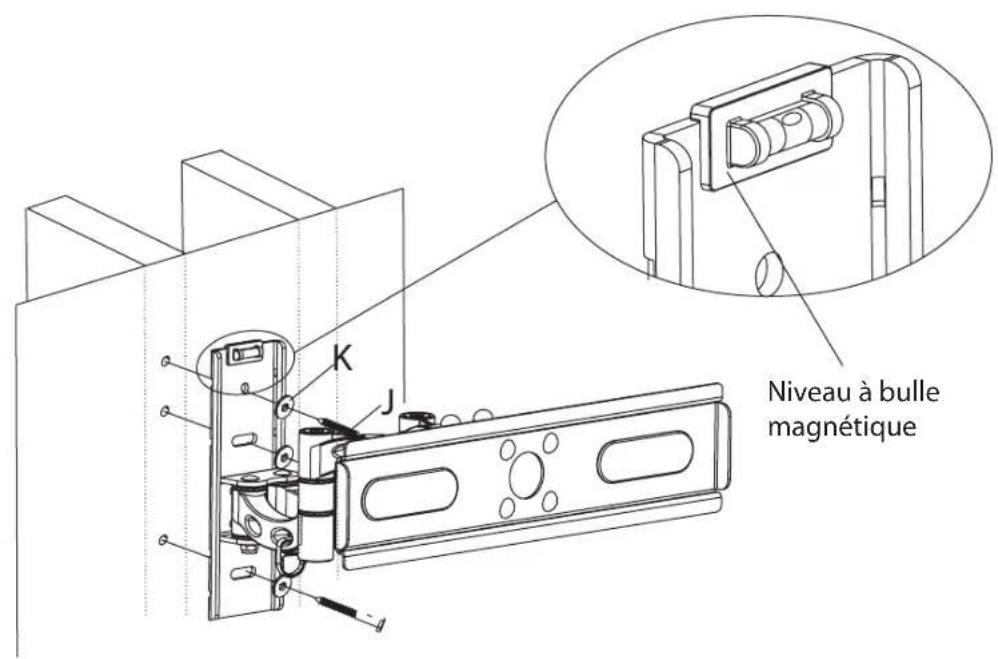

- Montage sur un mur bois

Marquez avec un pointon ou un clou, les emplacements ou les vis murales doivent etre fixees. Utilisez le support mural comme patron afin de marquer ces emplacements avec precision. Utilisez le niveau a bulle magnetique pour placer le support a l'horizontale avant d'effectuer le marquage. Percez sur les 3 marques avec un foret bois 5mm et une profondeur de 80~mm minimum.Assurez-vous que les trous soient alignes.Vissez le support mural dans le mur bois a I'aide des vis et rondelles appropriees.

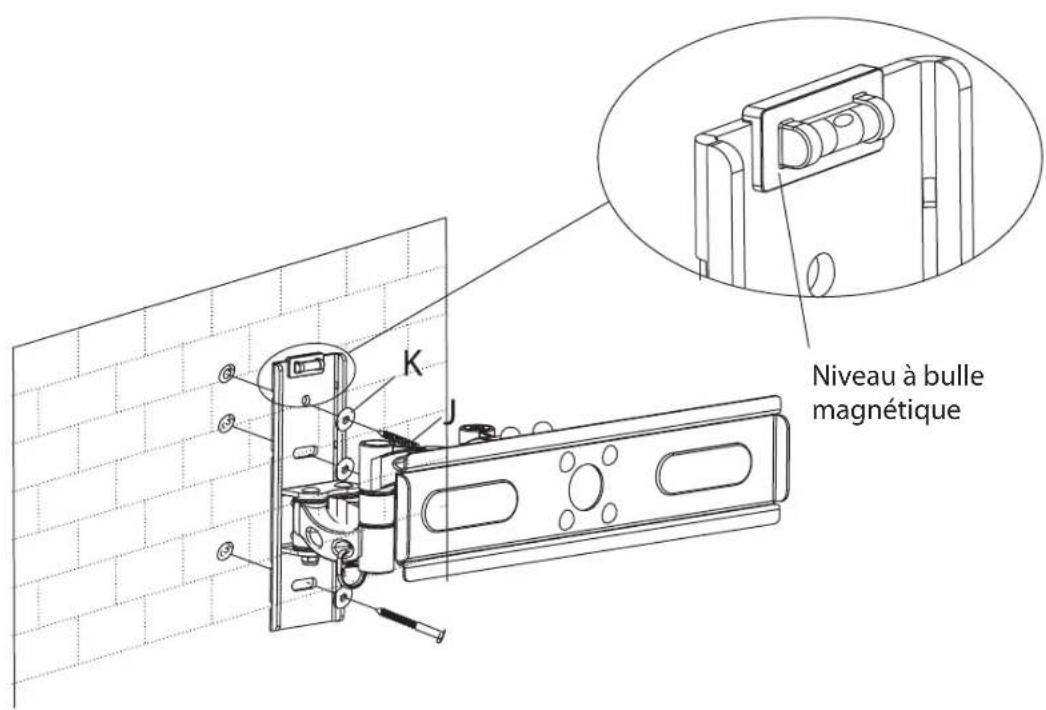

• Montage sur un mur en parpaings, béton ou pierre

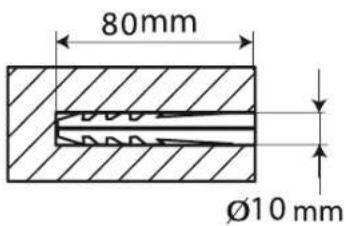

Tenez le support mural à l'endroit youlu et utilisez-le comme patron pour marquer les 3 trouss a percer a laide d'un poincon. Utilisez le niveau a bulle magnetique pour placer le support a l'horizontale avant d'effectuer le marquage. Percez sur les 3 marques avec un foret 10mm et une profondeur de 80~mm minimum. Placez les chevilles appropriees dans les trouss. Vissez le support mural dans le mur beton a laide des vis et rondelles appropriées.

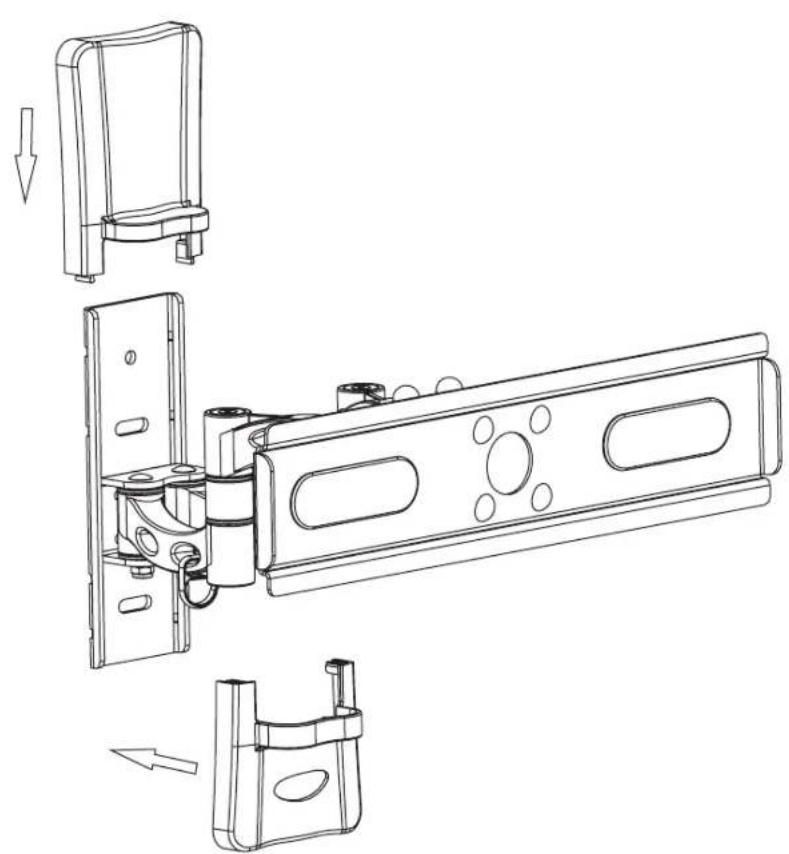

Glissez les capots sur le support mural (voir schéma). Glissez d'abord le capot supérieur sur le support mural, puis le capot inférieur.

Etape 3: Fixer les capots au support mural

Etape 4: Suspendre la TV au support mural

ATTENTION:

Pour les grandes TV, il est plus sur d'être à deux pour soulever l'appareil.

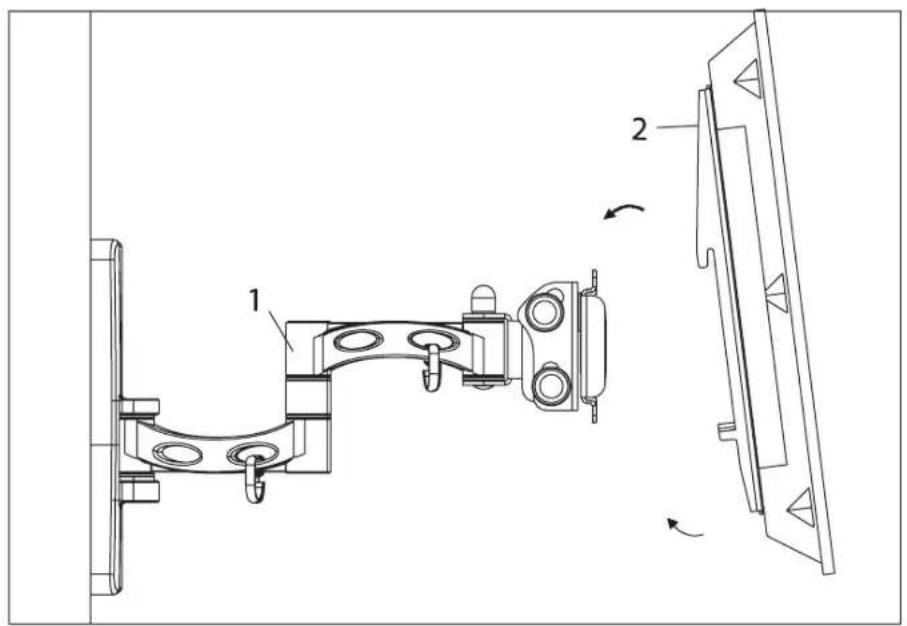

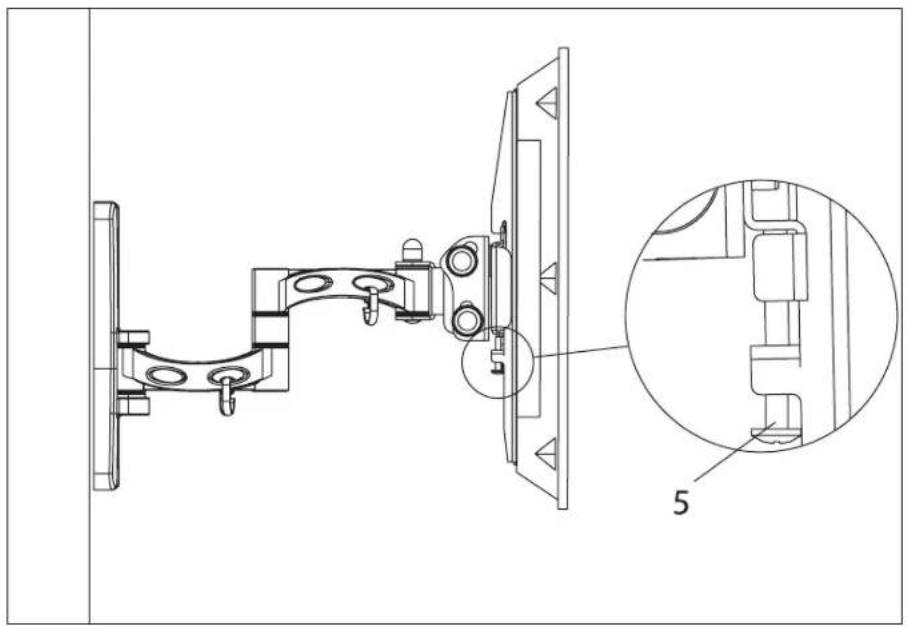

Accrochez maintainant votre TV au support comme décrit sur le schéma ci-dessous. Accrochez d'abord la TV en haut puis en bas. Relâchéz la TV en douceur et avec prudence.

Une fois la TV bien suspendue au support, fixez-la avec les deux boulons de sécurité (5).

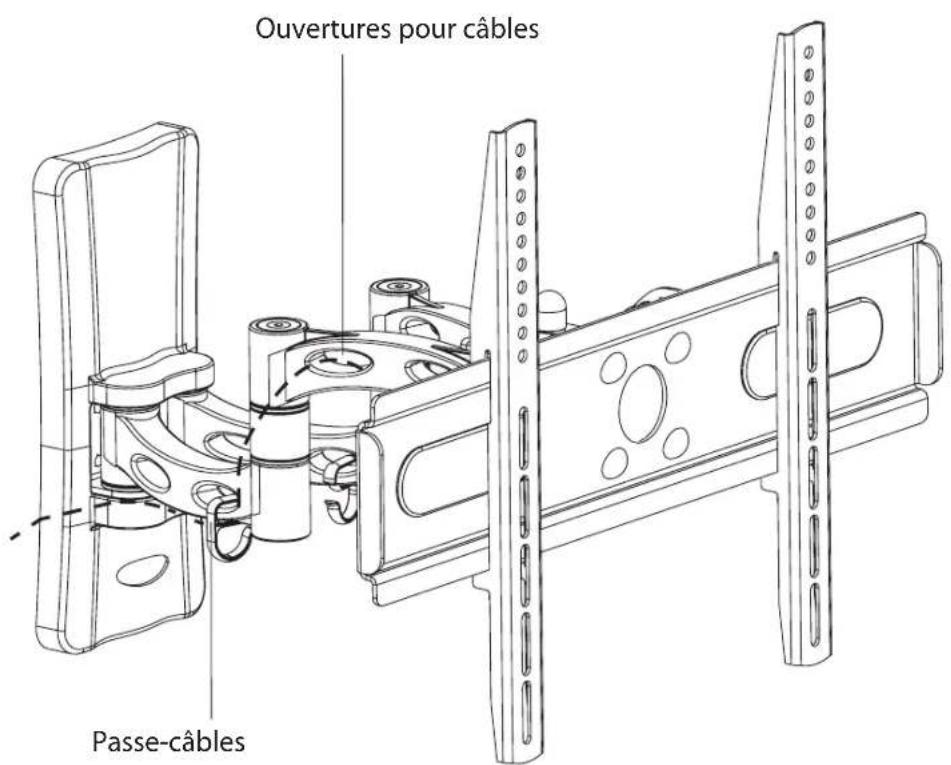

Etape 5: Utiliser le passé-câbles

Les passé-câbles servent à organiser les câbles de votre TV. Ne tendez pas trop les câbles et assurez-vous qu'ils ne se coincep pas quand vous orientez le support mural.

Etape 6:Réglage de la position optimale

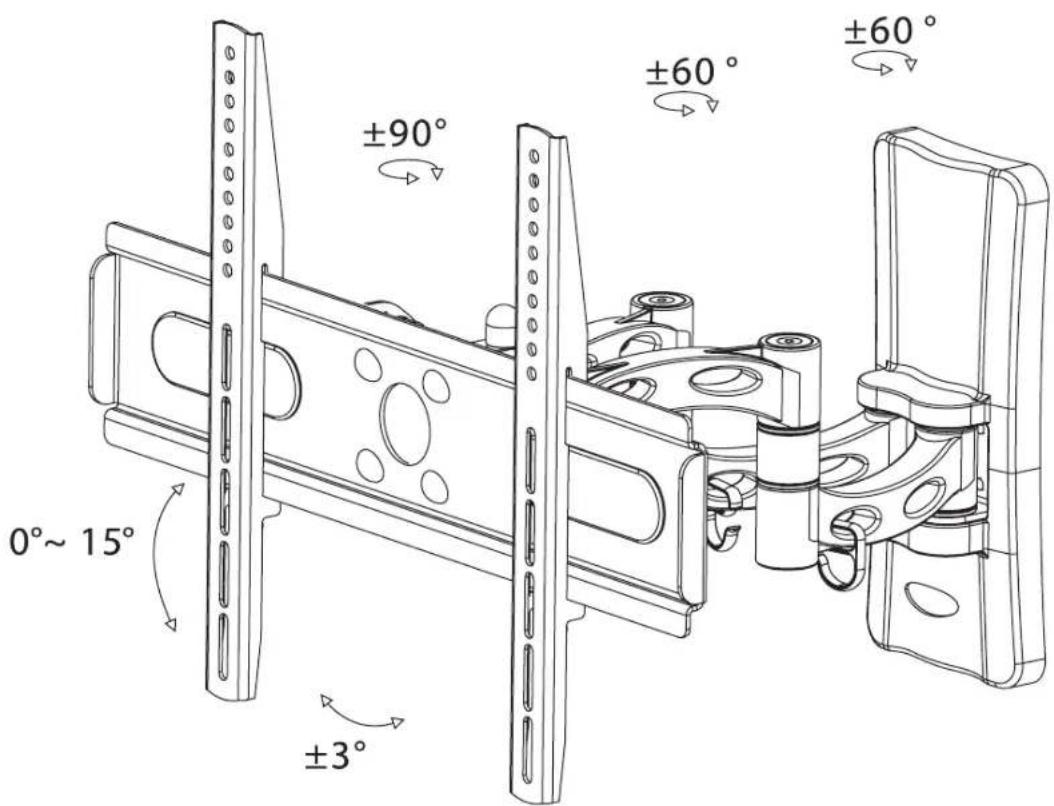

Le support mural dispose de plusieurs réglages pour orienter la TV dans une position optimale.

Angle d'inclinaison verticale

L'angle d'inclinaison vertical peut etre regle entre 0^ et 15^ .Orientez la TV selon vos desires puis serrez les vis des axes.

Angle d'inclinaison gauche-droite

Vous pouvez incliner le support TV de ± 90^ vers la gauche et la droite. Orientez la TV selon vos désirs puis serrez les vis du bras.

- Pivot gauche-droite

Vous pouvez pivoter le support TV de ± 60^ vers la gauche et la droite. Orientez la TV selon vos désirs puis serrez les vis du bras.

ATTENTION:

Tous les réglages de position doivent être effectuels avec prudence afin de ne pas endommager les cables.
