BEDIENUNGSANLEITUNG PX2512 Dream Audio

Flexible Wandhalterung

für Plasma/LCD-TV bis 107 cm (42") und 40 kg

Flexible Wandhalterung

für Plasma/LCD-TV bis 107 cm (42") und 40 kg

WICHTIGE HINWEISE ZU SICHERHEIT & GEWÄHRLEISTUNG

• These Bedienungsanleitung dient dazu, Sie mit der Funktionswise diesen Produktes vertraut zu machen. Bewahren Sie diese Anleitung davon stets gut auf, damit Sie jederzeit darauf auf zugreifen konnen.
• Sie erhalten bei Kauf these Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.itte beachten Sie auch die allgemeinen Geschäftsbedingungen!
  -itte verwenden Sie das Produkt nur in seiner bestimmungsgemaien Art und Weise. Eine anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Umgebung führen.
• Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit. Achtung Verletzungsgefahr!
  Führn Sie Reparaturen am Produkt nicht selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Befestigen Sie niemals TV-Geräte an der Wandhalterung, die schwerer sind als 40kg .
• Arbeiten Sie bei der Montage der Wandhalterung und bei der Ausrichtung des TV-Gerätes nach Möglichkeit zu zweit.
• Verwenden Sie zur Wandmontage IMMER geeignete Dübel.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen.

Technische Änderungen und Irrtümer vorbehalten!

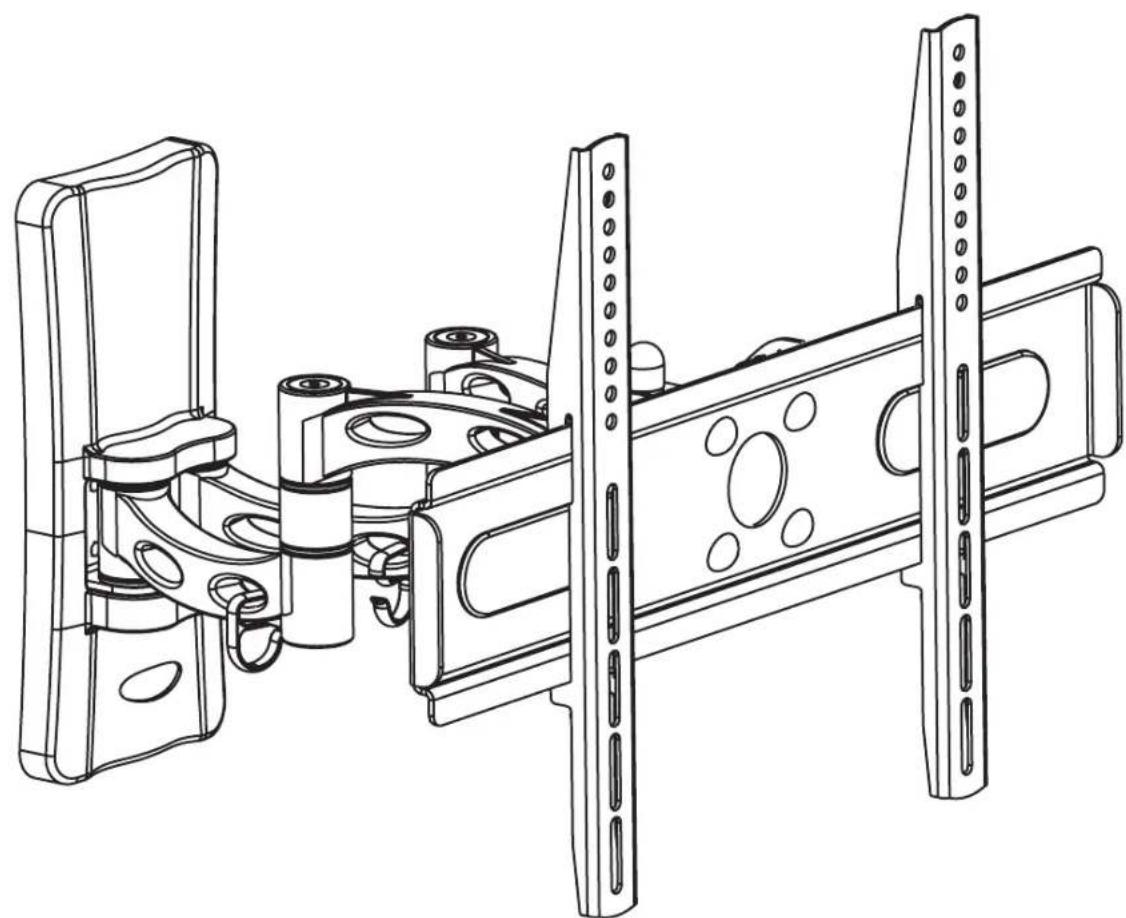

IHRE NEUE WANDHALTERUNG

Sehr geehrte Kunden,

vielen Dank für den Kauf dieser multifunkionalen TV-Wandhalterung.

Die Wandhalterung ist ideal geeignet für Plasma- und LCD-TVs mit einer Höhe von 66 cm (26") bis 107 cm (42"). Die Position ist bequem einstellbar.

Bittelesen Sie diese Montageanleitung und beachten Sie die hier aufgeführten Hinweise und Tipps, damit Sie ihre neue Wandhalterung optimal verwenden können.

HINWEIS:

Das mitgelieferte Befestigungsmaterial ist nicht geeignet für Wände mit

Stahlbeschlagen oder Stahlwände und für Wände aus Betonziegeln. Wenn Sie sich über die Beschaffenheit ihrer Wand nicht sicher sind,ziehen Sieitte Fachpersonal zu Rate.

ACHTUNG:

Wenn Sie sich über die Montageschritte nicht sicher sindziehen Sie.
sicherheitshalber Fachpersonal zu Rate.

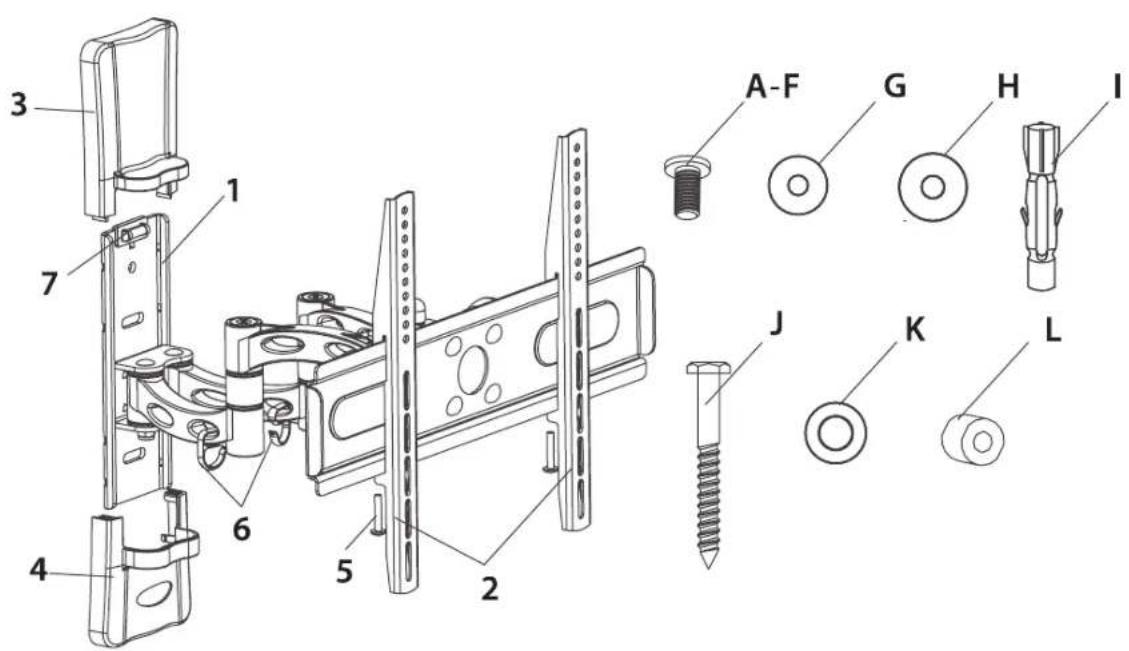

LIEFERUMFANG

Nummer / Buchstabe	Anzahl Bezeichnung
1 1 Halterungsschiene
2 2 Montageschiene
3 1 Obere Abdeckung
4 1 Untere Abdeckung
5 2 Sicherungsschraube
6 4 Kabelführung
7 1 Magnetische Libelle
A 4 Schraube M4 x 12 mm
B 4 Schraube M5 x 12 mm
C 4 Schraube M6 x 12 mm
D 4 Schraube M4 x 25 mm
E 4 Schraube M5 x 25 mm
F 4 Schraube M6 x 25 mm
G 4 Unterlegscheibe M5
H 4 Unterlegscheibe M6
I 3 Dübel
J 3 Wandschaube
K 3 Unterlegscheibe für Wandschraube
L 4 Abstandhalter 9/16"

MONTAGE

Schritt 1: Montageschienen an Ihrem TV-Gerät befestigen

Überprüfen Sie zuerst, ob die mitgelieferten Schrauben (A, B oder C) in dieVBoreiteteten Schraublocher an der Rückseite Ihres TV-Gerates passen. Ist das nicht der Fall, verwenden Sieitte andere geeignete Schrauben und Unterlegscheiben.

Bringen Sie die Montageschienen so an, dass die Haken nach unten zeigen. Schrauben Sie die Montageschieren mit den passenden Schrauben und Unterlegscheiben so fest, dass sie parallel verlaufen und auf die gleiche Höhe ausgerichtet sind.

ACHTUNG:

Wenden Sie beim Befestigen keine Gewalt an. Verwenden Sie keinen elektrischen Akkuschrauber, um die Montageschienen an Ihr hem TV-Gerät zu befestigen.

Bitte beachten Sie die folgenden Skizzen, bevor Sie die Montage vornehmen.

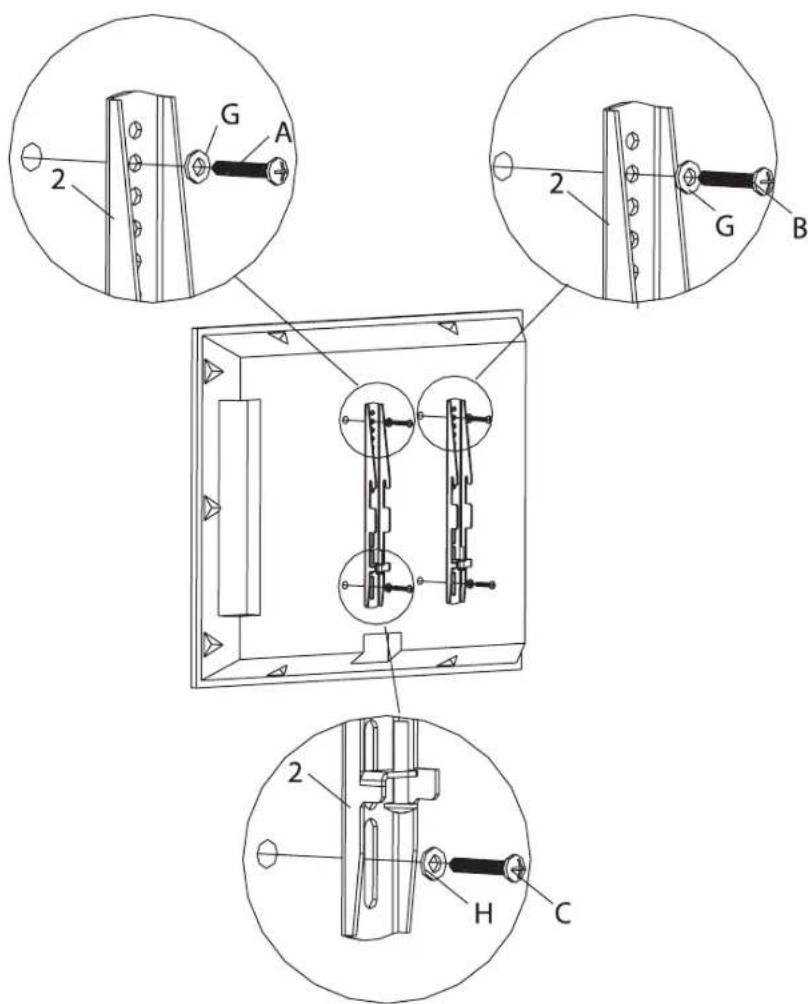

Bei TV-Geräten mit gerader Rückseite wird kein Abstandhalter besteht. Befestigen Sie die Montageschienen mit den passenden Schrauben und Unterlegscheiben direkt an der Rückwand des Gerätes.

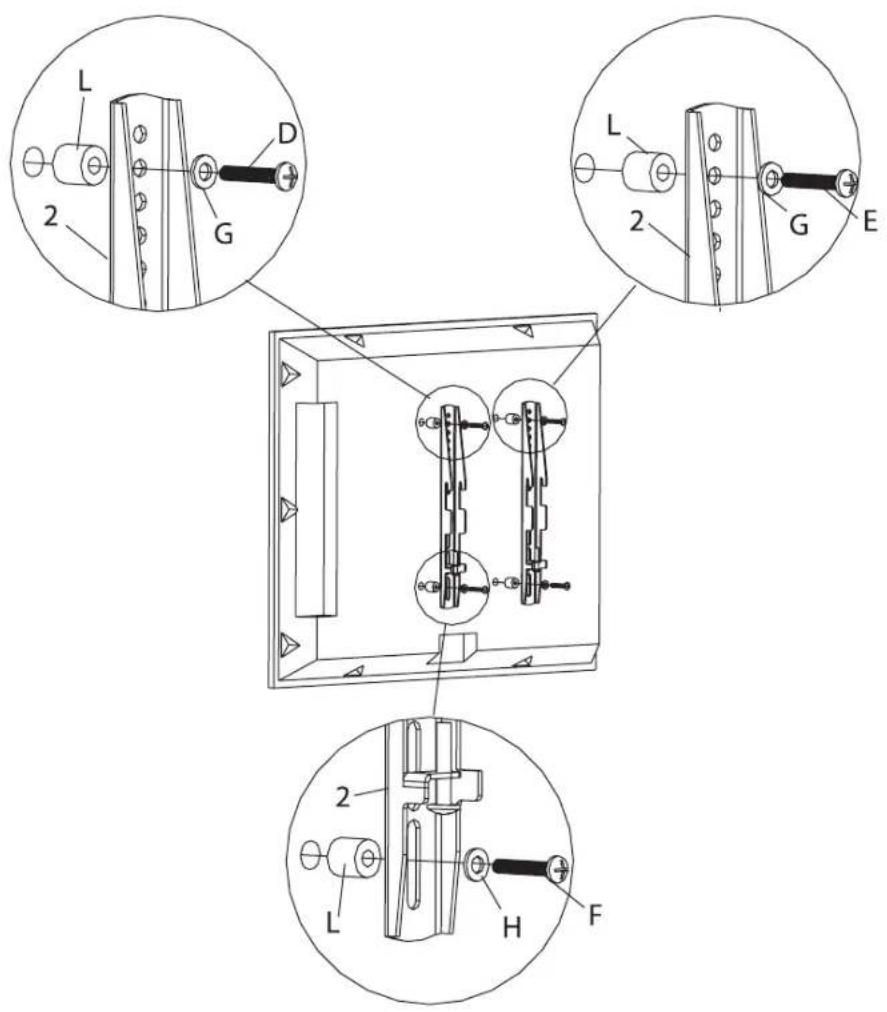

Bei TV-Geräten mit gebogener Rückwand, kann es nötig sein, die mitgelieferten Abstandhalter (L) zwischen TV-Gerät und Montageschiene zu verwenden.

Schritt 2: Halterung an der Wand befestigen

Wahlen Sie zuerst eine geeignete Montagehöhe aus. Die ideale Höhe für ein TV-Gerät ist parallel zur Augenhöhe einer sitzenden Person.

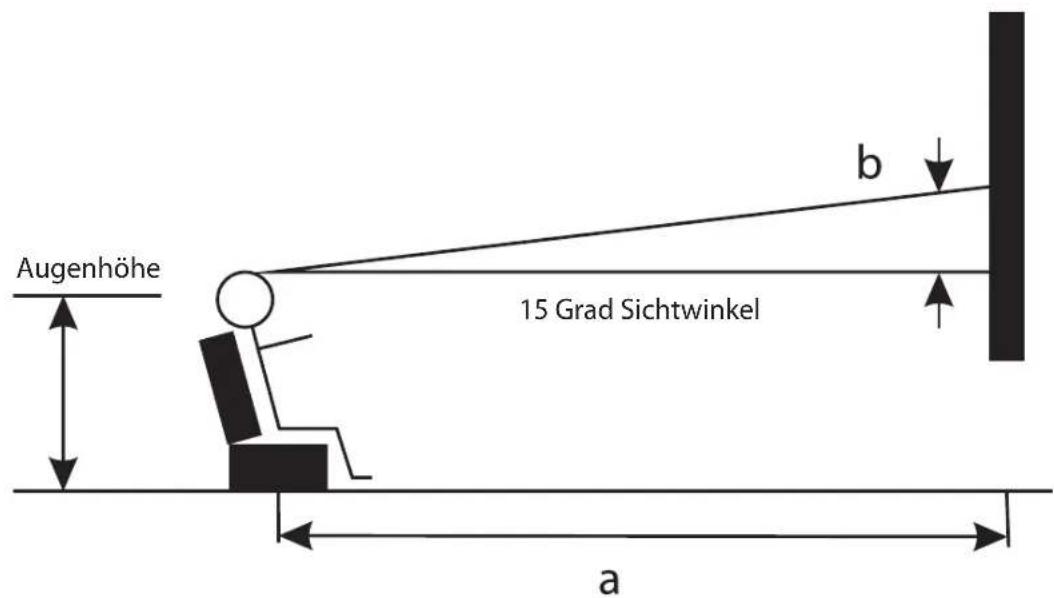

Die folgenden beiden Werte markieren die perfekte Höhe für Ihr TV-Gerät (siehe Skizze unter):

Die Entfernung zwischen Wand und Sofa, bzw. Fernsehsessel.
- Die Entfernung zwischen Augenhöhe und Fußboden und zusätzlich der Abstand von Augenhöhe und einem Sichtwinkel von 15 Grad.

BEISPIELE:

1. Die Entführung a beträgt 1,5 bis 2,2 Meter. Das Maß b ist dann etwa 30~cm
2. Die Entfernung a beträgt 2,3 bis 4 Meter. Das Maß b ist dann etwa 90cm
3. Die Entführung a beträgt 4,1 bis 5,2 Meter. Das Maß b ist dann etwa 1,2 cm.

Die optimale Höhe liegt jeweils im Bereich b. Es kommt aber immer darauf auf an, welche Höhe Sie als bequem empfinden.

Nachdem Sie die optimale Montagehöhe gefunden haben, können Sie die Wandhalterung montieren.itte beachten Sie dazu die unter aufgeführten Hinweise zu den verschiedene Wandtypen.

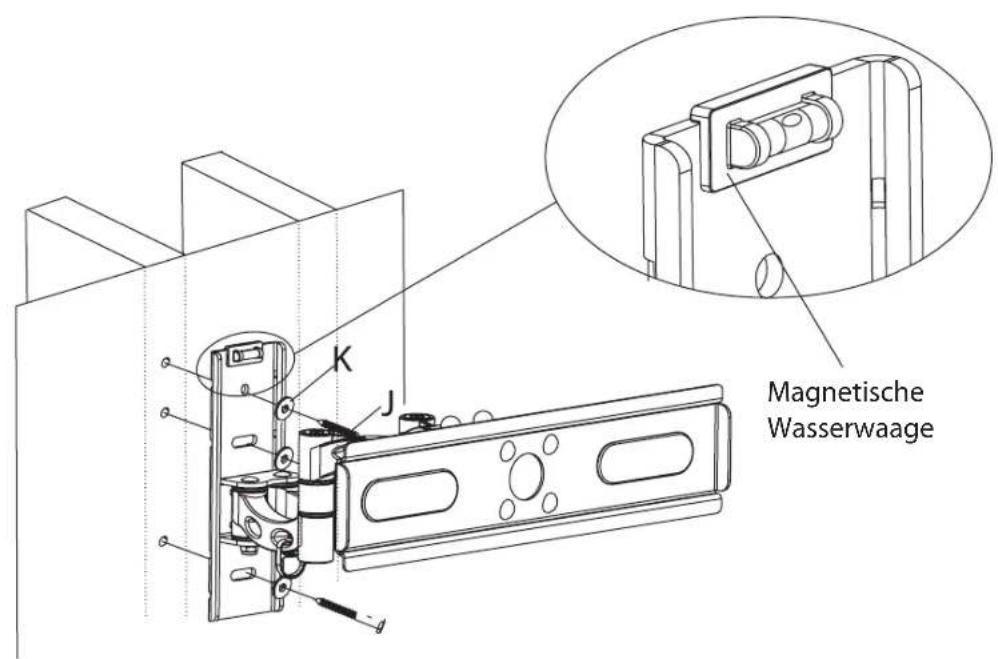

- Montage an einer Holzwand

Kennzeichnen Sie mit einer Ahle oder einem Nagel die Stellen, an denen die Wandschrauben in die Wand geschraubt werden sollen. Verwenden Sie die Wandhalterung als Schablone, um die Stellen zu markieren. Richten Sie mit Hilfe der magnetischen Wasserwaage die Wandhalterung vor der Markierung gerade aus. Bohren Sie an diesen Stellen mit einem 5 mm Holzbohrer 3 mindestens 80 mm tiefe Locher vor. Stellen Sie safer, dass die Locher auf einer Linie liegen. Schrauben Sie die Wandhalterung mit Hilfe der beiliegenden Schrauben und Unterlegscheiben an die Holzwand.

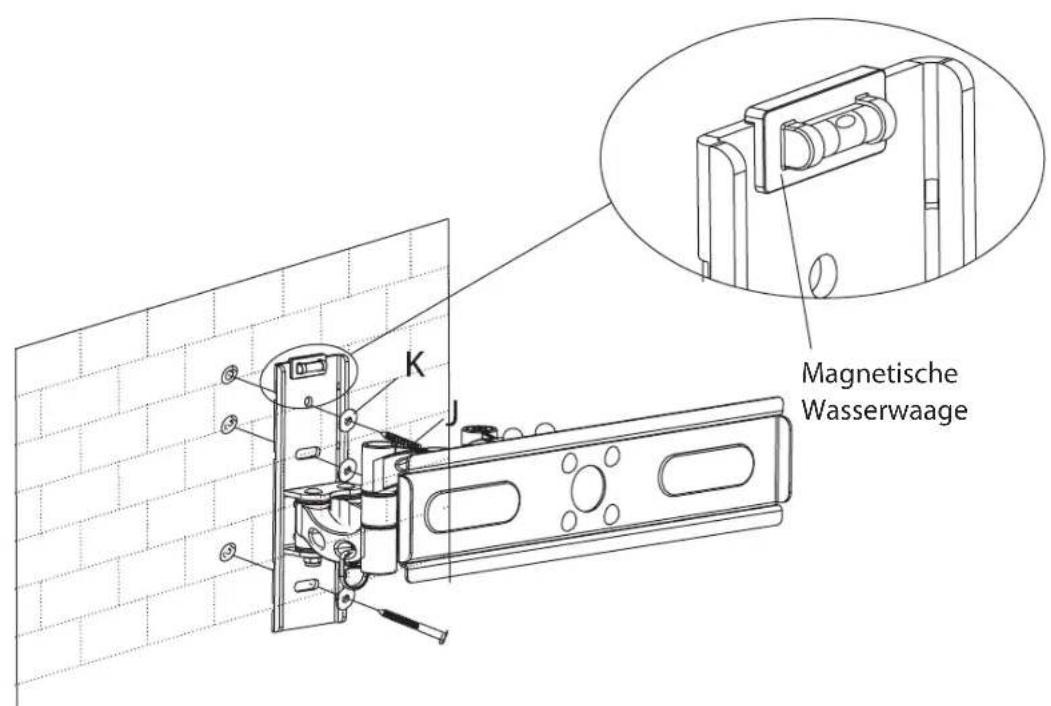

- Montage an einer Ziegel-, Beton- oder Steinwand

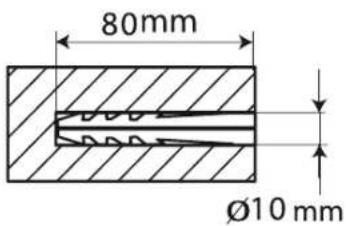

Halten Sie die Wandhalterung als Schablone an die gewünschte Stelle der Wand und markieren Sie die 3 Bohrlocher. Richten Sie mit Hilfe der magnetischen Wasserwaage die Wandhalterung vor der Markierung gerade aus. Bohren Sie an den markierten Stellen Locher mit einem Durchmesser von 10mm und einer Tiefe von mindestens 80~mm . Setzen Sie die mitgelieferten Düb in die Locher ein. Schrauben Sie dann die Wandhalterung mit Hilfe der beiliegenden Schrauben und Unterlegscheiben an die Wand.

Schritt 3: Abdeckung an der Wandhalterung befestigen

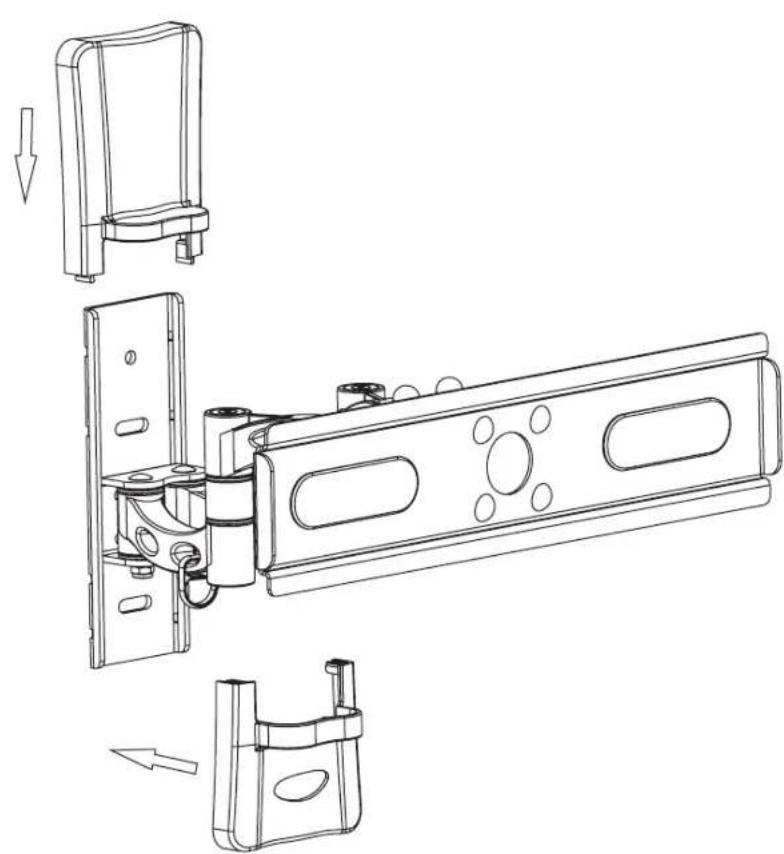

Schieben Sie Abdeckungen auf die Wandhalterung (siehe Skizze). Schieben Sie zuerst die obere Abdeckung auf die Wandhalterung und dann die untere.

Schritt 4: TV-Gerät an die Wandhalterung hangen

ACHTUNG:

Bei größeren TV-Geräten ist es{sicherer, wenn sie von zwei Personen gehalten werden.

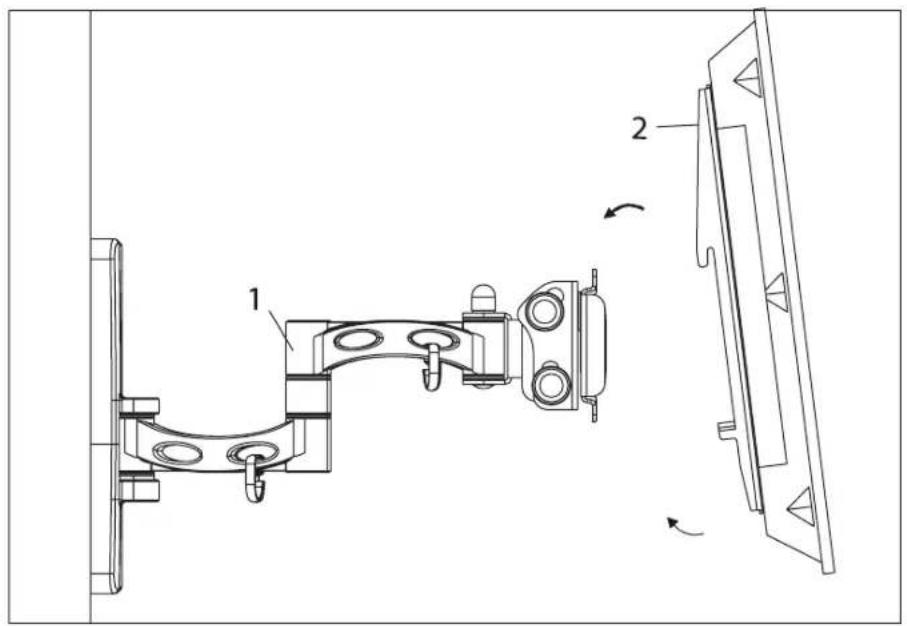

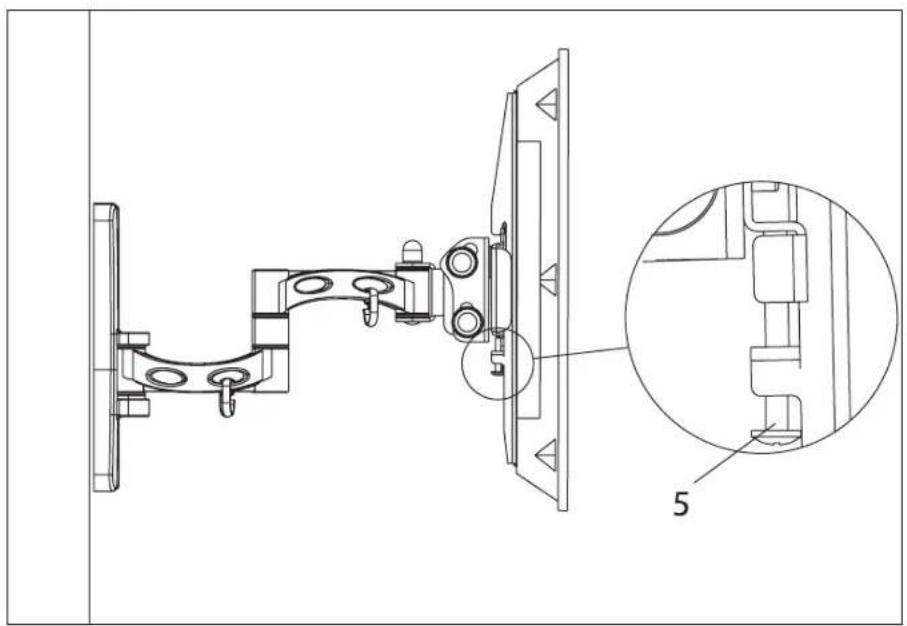

Hängen Sie nun Ihr TV-Gerät, wie in der Skizze unter gezeigt, an die Wandhalterung. Hängen Sie das TV-Gerät zuerst oben und dannarten ein. Lassen Sie das TV-Gerät nur vorsichtig und langsam los.

Wenn das TV-Gerät korrekt in die Halterung eingehängt ist, sichern Sie esitte mit den beiden Sicherungsbolzen (5).

Schritt 5: Kabelführungen verwenden

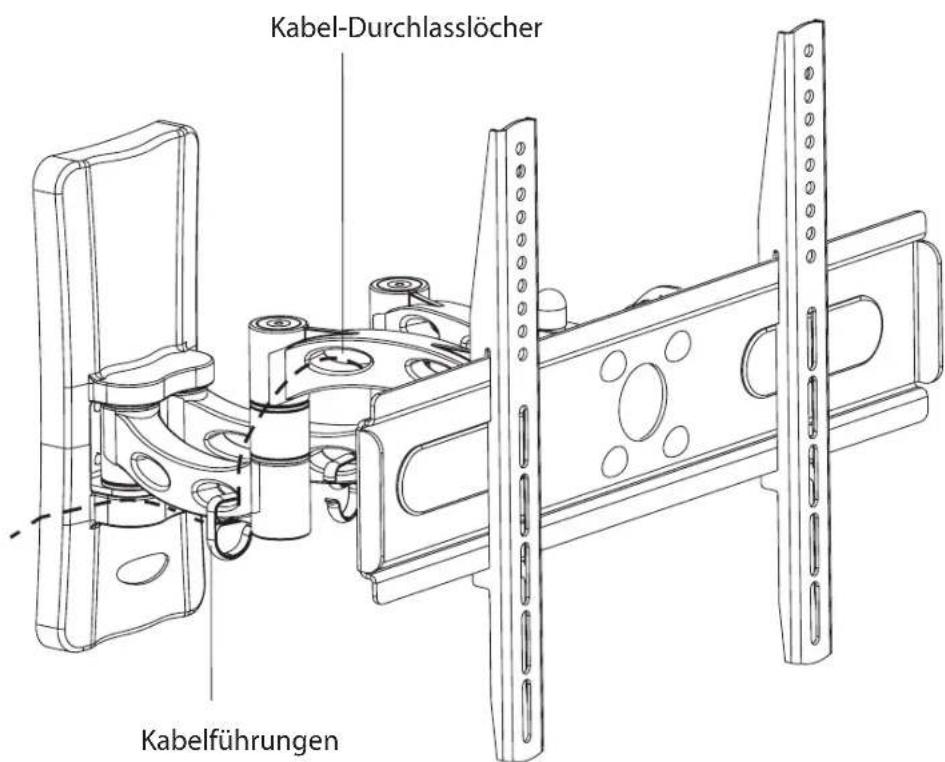

Mit Hilfe der Kabelführungen konnen Sie die Kabel Ihres TV-Gerätes ordentlich und safer führen. Lassen Sie immer genug Spielraum für die Kabel und stellen Sie safer, dass diese nicht eingeklemmt werden, wenn Sie die Wandhalterung bewegen.

Schritt 6: Optimale Position einstellen

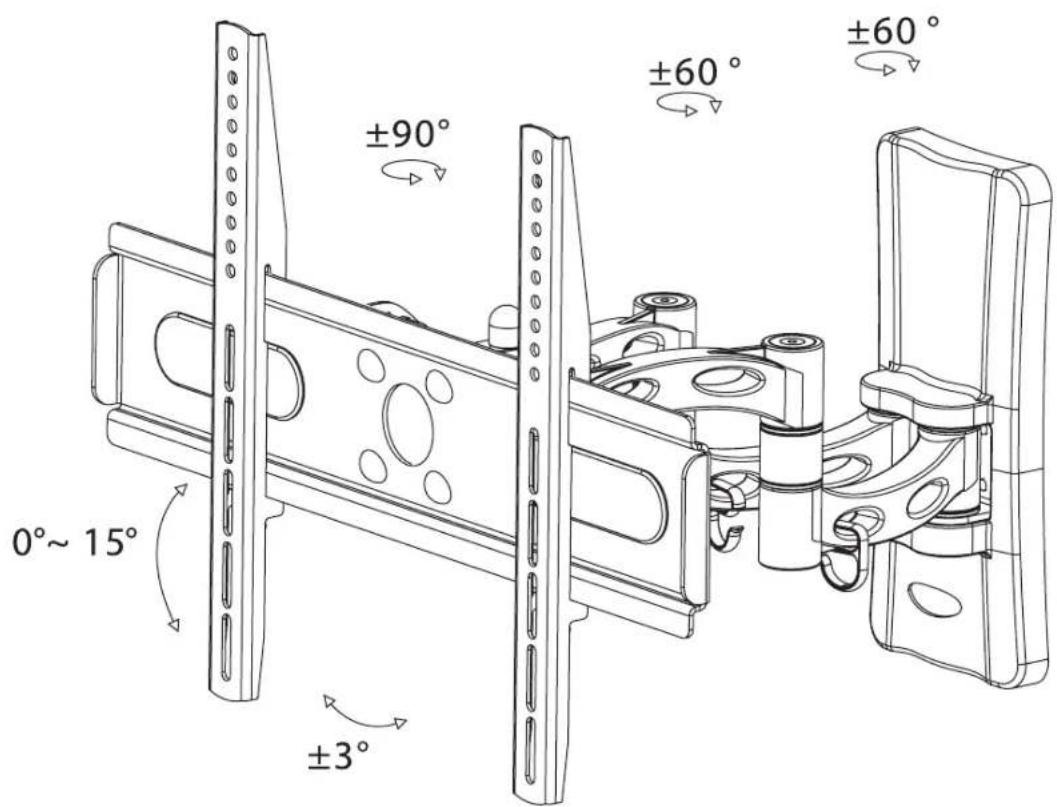

Die Wandhalterung hat eine Einstellmöglichkeiten, mit denen Hilfe das TV-Gerät auf die optimale Position ausgerichtet werden kann.

- Vertikaler Neigungswinkel

Der vertikale Neigungswinkel kann zwischen 0^ und 15^ eingestellt werden. Richten Sie das TV-Gerät nach ihren Bedürfnissen aus und fixieren Sie dann die Schrauben an den Gelenken.

- Links-Rechts-Schwenkwinkel

Sie konnen Ihr TV-Gerät an der Wandhalterung ± 90° nach links und rechts schwenken. Stellen Sie die gewünschte Position ein und fixieren Sie dann die Schrauben am Haltearm.

- Links-Rechts-Drehung

Ihr TV-Gerät an der Wandhalterung kann ± 60° nach links und rechts gedreht werden. Stellen Sie die gewünschte Position ein und fixieren Sie dann die Schrauben am Haltearm.

ACHTUNG:

Führer Sie alle Bewegungen stets vorsichtig aus, damit die Kabel nicht beschädigt werden.
