NC7201919 - Support mural Dream Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour vidéoprojecteur
Marque	Dream Audio
Modèle	NC7201919
Dimensions (L x H x P)	170 × 238 × 170 mm
Poids maximal supporté	10 kg
Rotation	Inclinaison et rotation articulée
Matériau principal	Acier
Accessoires inclus	Support mural, suspension, bras (4), entretoises (4), vis M4/M5/M6, chevilles, clé Allen
Type de fixation murale	Vis et chevilles (béton ou bois selon version)
Compatibilité vidéoprojecteur	Universal (trous de fixation standard)
Installation	Montage mural, recommandé à deux personnes
Outillage nécessaire	Perceuse, tournevis cruciforme, crayon
Sécurité	Ne pas dépasser 10 kg ; vérifier absence de câbles avant perçage
Entretien	Nettoyer avec un chiffon sec ; ne pas immerger
Réparabilité	Non réparable par l'utilisateur ; pas de pièces détachées fournies
Garantie	Selon conditions du revendeur
Utilisation prévue	Fixation au mur pour vidéoprojecteur domestique ou professionnel

FOIRE AUX QUESTIONS - NC7201919 Dream Audio

Quel est le poids maximum supporté par ce support mural ?

Le poids maximal supporté est de 10 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Ce support est-il compatible avec tous les vidéoprojecteurs ?

Il est conçu pour être universel. Les bras réglables et les vis fournies (M4, M5, M6) permettent de s'adapter à la plupart des trous de fixation standard des vidéoprojecteurs.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un tournevis cruciforme et d'un crayon pour marquer les emplacements.

Puis-je installer ce support seul ?

Il est fortement recommandé d'être à deux personnes pour le montage et la mise en place du vidéoprojecteur, afin d'éviter les accidents.

Le matériel de fixation est-il adapté à tous les murs ?

Non. Les chevilles fournies conviennent pour des murs en béton ou bois. Pour les murs creux ou autres matériaux, procurez-vous des chevilles adaptées en magasin de bricolage.

Comment orienter le vidéoprojecteur après installation ?

Une fois la suspension accrochée au support mural, vous pouvez incliner et tourner l'appareil. Serrez ensuite les deux vis de l'articulation à l'aide de la clé Allen fournie pour le bloquer.

Y a-t-il un risque d'endommager le mur lors du perçage ?

Avant de percer, vérifiez qu'aucun câble électrique ou tuyau ne passe derrière l'emplacement choisi. Utilisez un détecteur de câbles si nécessaire.

Que faire si les vis fournies ne conviennent pas à mon vidéoprojecteur ?

Le kit contient plusieurs tailles de vis (M4, M5, M6) et des rondelles. Si aucune ne correspond, vous devrez acheter des vis adaptées au pas et à la longueur nécessaires.

Comment nettoyer et entretenir ce support mural ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas d'eau ni de produits chimiques. Évitez l'humidité et les températures extrêmes.

Ce support peut-il être utilisé pour fixer un téléviseur ?

Non, ce support est spécifiquement conçu pour vidéoprojecteur. Son design et sa capacité de charge (10 kg) ne sont pas adaptés à un téléviseur.

MODE D'EMPLOI NC7201919 Dream Audio

Support mural universel pour videoprojecteur

NC-7201-675

Nous vous remercions d'avoir choisi cet article. Avec ce support, vous pouvez fixer leur projecteur directement au plafond, pour une expérience cinématographique parfaite, même à la maison. Afin d'utiliser au moins votre nouveau produit, veuillez lire attentivement ce guide de montage et respecter les consignes et astuces suivantes.

Consignes de sécurité

• Cette notice de montage vous permet de vous familiariser avec le fonctionnement du produit. Conservez-la précieusement afin de pouvoir la consulter en cas de besoin. Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente.
• Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement.
• Le démontage ou la modification du produit affecte sa sécurité. ATTENTION, risque de blessure!
• Ne tentez jamais de réparer vous-même le produit!
• Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. N'exposez pas le produit à l'humidité ni à une chaleur extrême.
• Ne plongez jamais le produit dans l'eau ni dans aucun autre liquide
• Ne'utilisez pas ce support mural pour fixer des appareils pesant plus de 10 kg.
• Il est recommandé d'être à deux personnes pour effectuer le montage du support mural et pour orienter l'appareil.
• Pour le montage mural, utilisez toujours des chevilles adaptées.
• Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.
• Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur!

Caractéristiques techniques

Dimensions: 170 × 238 × 170 ~mm - Poids maximal supporté: 10 kg - Rotation: Inclinaison

Contenu

Réfé- rence	Illustration Description		Quan- tité
A	A	Support mural	1
B	B	Suspension
C	C	vis M5 x 45 2
D	D	Cheville 2
E	E	vis M4 x 16 4
F	F	vis M4 x 40 4
G	G	vis M6 x 16 4
H	H	vis M6 x 40 4
I	I	vis M5 x 16 4
J	J	rondelles M5	4
K	K	Clé Allen 1
L	L	Bras	4
M	M	Entretoise	4
Mode d'emploi			1

NOTE:

Le matériel de fixation fourni ne convient pas pour les murs en béton armé, acier, ou parpaings béton. Si vous n'êtes pas sûr du type de mur, veuillez demander conseil à des professionnels.

Veillez noter que le matériel de fixation fourni peut ne pas être compatible avec l'endroit où vous souhaitez installer le support mural. Vous trouverez un matériel de fixation approprié dans une quincaillerie ou un magasin d'outillage.

Déballez avec précaution tous les éléments et vérifiez qu'ils seront tous prêts.

Outillage nécessaire

• Tournevis cruciforme Perceuse Crayon

Montage mural

NOTE:

Si vous n'avez aucune expérience dans les travaux d'installation, préférez faire effectuer le montage par un spécialiste.

ATTENTION!

Ne réalisez pas le montage seul. Demandez de l'aide à une deuxième personne. Procédez avec beaucoup de précaution et ne relâchez le support mural que vous êtes absolument certain que l'appareil y est bien fixé.

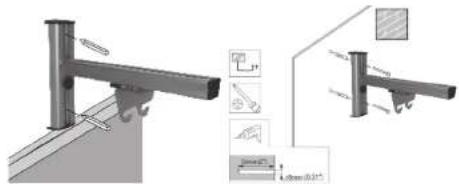

1. Tenez le support mural contre le mur à l'endroit souhaité.
2. Marquez les trous à percer dans le mur à l'aide d'un crayon.

Attention!

Avant de percer, assurez-vous qu'aucun câble ni conduit ne passe derrière l'endroit que vous avez choisi. Cela pourrait causer des blessures physiques et/ou des dommages matériels!

1. Percez aux endroits marqués à l'aide d'une perceuse de 8 mm jusqu'à 50 mm de profondeur minimum.
2. Insérez une cheville dans chaque trou
3. Vissez le support mural à l'aide de deux vis dans les trous.

B. Cloison sèche avec poutres en bois

Avant de percer, assurez-vous qu'aucun câble ni conduit ne passe derrière l'endroit que vous avez choisi. Cela pourrait causer des blessures physiques et/ou des dommages matériels!

1. Percez aux endroits marqués à l'aide d'une perceuse de 3 mm jusqu'à 50 mm de profondeur minimum.
2. Vissez le support mural à l'aide de deux vis fournies.

Fixer les bras à la suspension

Vissez les 4 bras à l'aide des petites vis rondelles à suspension. Ne serrez pas encore les vis.

Fixez la suspension sur le videoprojecteur

Réglez les 4 bras de façon qu'ils soient alignés sur les trous de fixation du videoprojecteur. Fixez ensuite la suspension sur le videoprojecteur à l'aide des bras et des vis (2). Serrer ensuite les vis que vous n'aviez pas serrées auparavant.

Fixer la suspension au support mural

Suspendez la suspension (montée sur le videoprojecteur) dans les crochets du support mural.

Orienter le videoprojecteur

Orientez le videoprojecteur selon vos besoins et envies, puis serrez les deux vis situées au niveau de l'articulation de la suspension à l'aide de la clé Allen.
