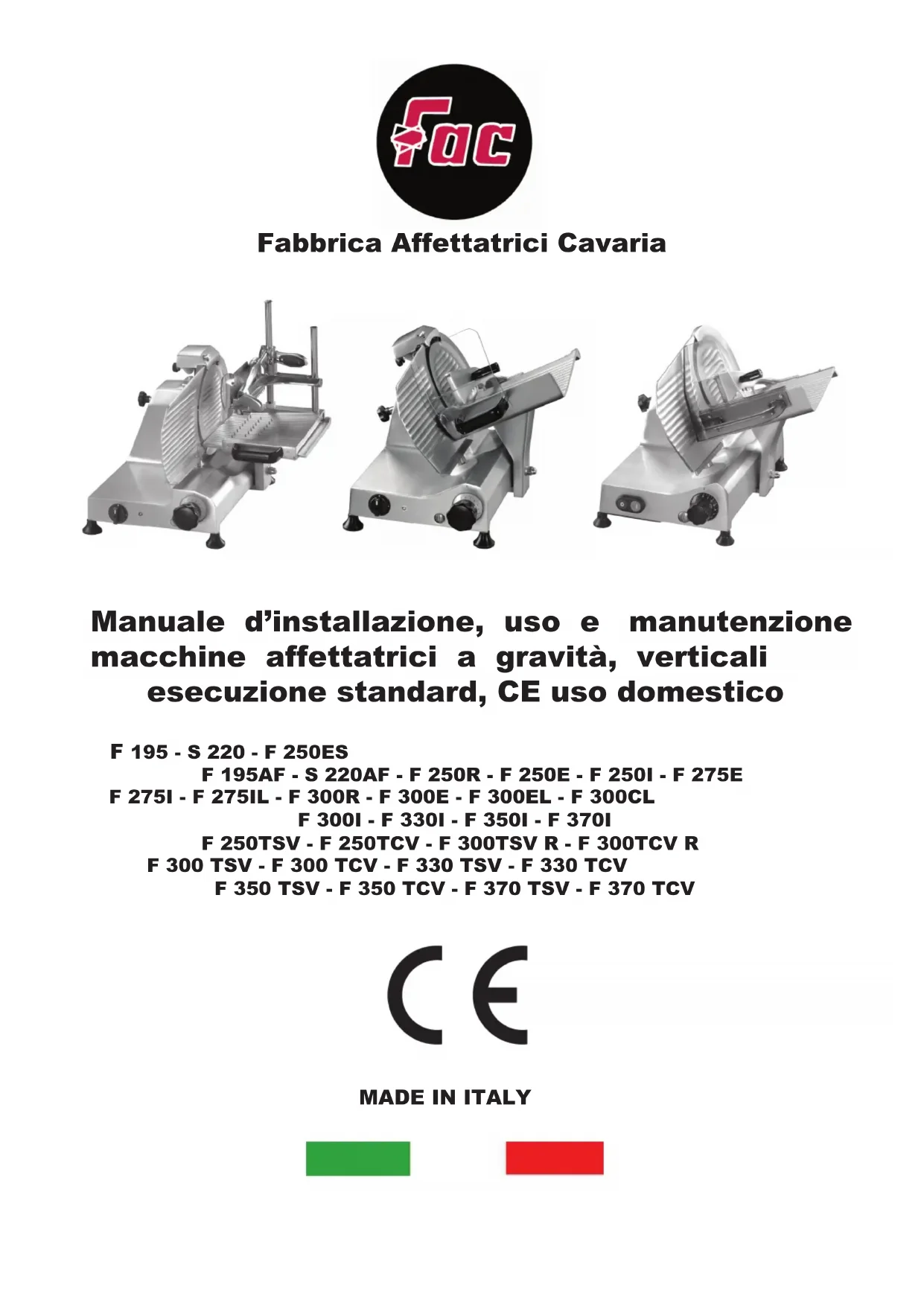

F 330I - Trancheuse FAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trancheuse à lame
Marque et modèle	FAC F 330I
Matériau de construction	Alliage d'aluminium anodisé, résistant aux acides et sels
Entraînement	Par courroies, fonctionnement silencieux
Réglage épaisseur de coupe	De 0 à 15 (graduations) via poignée graduée
Alimentation	Secteur, voltage à vérifier selon le pays
Fonctionnement en continu	Maximum 15 minutes, puis repos obligatoire
Sécurité	Interrupteur avec voyant lumineux rouge, attention aux lames tranchantes
Affûtage de la lame	Modèles avec affûtoir séparé ou incorporé selon version
Nettoyage	Débrancher, remettre épaisseur à zéro, nettoyer lame et protège-lame avec chiffon imbibé d'eau chaude ou alcool dénaturé, huiler centre lame
Entretien chariot porte-produit	Extractible (modèles standards) ou fixe (modèles UE), nettoyage facile
Lubrification	Quelques gouttes d'huile moteur sur la barre de glissage du chariot
Tension des courroies	Réglable via tendeur de courroie (10) en cas d'élongation
Garantie	2 ans, sauf pièces électriques
Utilisation prévue	Domestique uniquement, pas professionnel
Conformité	Directive 2002/96/EC (DEEE)

FOIRE AUX QUESTIONS - F 330I FAC

Comment régler l'épaisseur de coupe sur la F 330I ?

Tournez la poignée graduée (2) située à côté de l'interrupteur pour régler l'épaisseur de 0 à 15. Plus le chiffre est élevé, plus la tranche est épaisse.

Quel est le temps de fonctionnement continu maximum ?

Ne dépassez pas 15 minutes de fonctionnement continu pour éviter la surchauffe du moteur. Après ce délai, laissez la machine refroidir avant de reprendre le travail.

Comment nettoyer la lame et le protège-lame ?

Débranchez la machine, remettez l'épaisseur à zéro, puis démontez le disque protège-lame (7) en dévissant le bouton (9) derrière la lame. Nettoyez soigneusement avec un chiffon imbibé d'eau chaude ou d'alcool dénaturé. Ajoutez quelques gouttes d'huile au centre de la lame.

Comment affûter la lame sur les modèles avec affûtoir séparé ?

Débranchez la machine, nettoyez la lame à l'alcool, ouvrez l'épaisseur au maximum. Insérez l'outil d'affûtage dans le trou prévu sur le plateau, en pressant le bouton de la meule inférieure. Branchez, actionnez l'interrupteur et maintenez l'affûteur 30 à 40 secondes. Contrôlez les bavures et ébarbez si nécessaire avec la meule supérieure.

Comment affûter la lame sur les modèles avec affûtoir incorporé ?

Débranchez la machine, nettoyez la lame, desserrez la poignée (11), soulevez l'affûteur et tournez-le de 180° pour insérer les meules sur la lame. Bloquez la poignée. Actionnez l'interrupteur et pressez le bouton (13) pendant 30 à 40 secondes. Ébarbez si nécessaire en pressant les boutons (13-14) quelques secondes.

Que faire si la machine devient bruyante ?

Le bruit peut provenir de l'élongation des courroies. Vissez le tendeur de courroie (10) situé sur le côté du moteur pour retendre les courroies.

Puis-je démonter le chariot porte-produit ?

Sur les modèles standards, vous pouvez extraire le chariot en dévissant le volant (8) dessous et en le tirant vers l'extérieur. Sur les modèles UE, le chariot est fixe et ne peut pas être démonté manuellement.

Que faire si la lame ne coupe plus correctement ?

Nettoyez et dégraissez la lame à l'alcool, puis affûtez-la selon les instructions correspondant à votre modèle (affûtoir séparé ou incorporé). Si le problème persiste, vérifiez que la lame est bien en place.

Quelles sont les consignes de sécurité essentielles ?

Toujours faire attention aux parties tranchantes, surtout lors du nettoyage. Ne faites pas fonctionner la machine à vide. Débranchez-la avant tout entretien. Ne dépassez pas 15 minutes de fonctionnement continu.

Comment lubrifier la barre de glissage du chariot ?

De temps en temps, soulevez la machine et déposez quelques gouttes d'huile pour moteurs sur la barre de glissage du chariot. Cela facilite le coulissement.

MODE D'EMPLOI F 330I FAC

Nos machines sont construites en alliage d'aluminium anodisé et sont donc résistantes aux acides et aux sels ainsi qu'à l'oxydation.

L'entraînement par courroies assure un fonctionnement parfaitement silencieux, un long service et une considérable économie de temps en cas où ces courroies devaient être remplacées.

La durée de la machine dépend du respect des instructions concernant son emploi et son entretien que nous énumérons de suite.

1) INSTRUCTIONS D'EMPLOI

1. Placer la machine à trancher de façon à ce que l'interrupteur (1) se trouve face à l'opérateur. S'assurer que le voltage du réseau correspondant.
2. Poser le produit à trancher sur le chariot coulissant (3) en l'immobilisant par moyen du presso (4) muni de dents.
3. Insérer la fiche dans la prise de courant et presser le bouton de l'interrupteur qui allumera une lampe rouge pour signaler que la lame est en train de tourner.
4. Établir l'épaisseur désirée en tournant la poignée graduée (2) de 0 à 15 située à côté de l'interrupteur.
5. Pousser le chariot en le faisant avancer doucement vers la lame tout en maintenant une légère pression contre la plaque de réglage de l'épaisseur (5). La lame entrera facilement dans le produit et la tranche guidée par le déviateur se détachera facilement et tombera sur le plateau des produits (6).
6. Éviter de faire marcher la machine à vide.
7. Afin d'éviter que le moteur ne se surchauffe, ne pas dépasser 15 minutes de fonctionnement en continu. Reprendre le travail après une période de repos convenable.
8. Faire attention aux parties tranchantes quand on nettoie l'appareil.

2) RECOMMANDATIONS POUR L'ENTRETIEN

1. Avant de commencer à nettoyer la machine, remettre la plaque de réglage de l'épaisseur (5) à zéro au moyen de la poignée (2) et débrancher la machine du réseau.
2. Démonter régulièrement le disque protège lame (7) pour le nettoyer en dévissant le bouton situé derrière la lame (9). Ensuite nettoyer soigneusement la lame et le protège-lame avec un chiffon imbibé d'eau chaude ou d'alcool dénaturé. Nous conseillons de mettre quelques gouttes d'huile dans le trou au centre de la lame.
3. Le chariot porte-produit (3) peut être facilement extrait en dévissant le volant (8) situé dessous et en déplaçant le tout vers l'extérieur. Cela permettra de nettoyer parfaitement cet élément.
4. De temps en temps, soulever la machine et mettre quelques gouttes d'huile (pour moteurs) sur la barre de glissage du chariot. Si, après un certain temps, la machine devenait bruyante à cause de l'élongation des courroies, visser le tendeur de courroie (10) situé sur le côté du moteur.

3) AIGUISAGE DE LA LAME (MODÈLES AVEC AFFILOIR SÉPARÉ)

La lame doit être aiguisée régulièrement ou bien quand elle ne couperait plus de façon satisfaisante. Se conformer aux instructions suivantes:

1. Après avoir débranché la machine, nettoyer soigneusement la lame avec de l'alcool dénaturé pour la dégraisser.
2. Tourner la roue graduée (2) vers la gauche afin d'obtenir l'ouverture maximum.

3. Ôter l'outil à affûter du sac, dévisser son bouton (11) moleté et insérer le pivot métallique dans le trou à ce préposé sur le plateau porte-produits de façon à ce que les des meules à aiguiser se trouvent face à la lame. Pendant cette opération, presser le bouton (12) de la meule inférieure. Celle-ci devra être insérée à moitié entre la lame sur laquelle elle s'appuiera et la plaque de réglage.

4. Brancher la machine, actionner l'interrupteur (1) tout en tenant ferme le plateau porte-produits (3) et immobiliser l'affûteur dans la position décrite plus haut au moyen du volant (8) situé sous le plateau.

5. Laisser tourner la lame pour 30/40 secondes à peu près. Ensuite presser l'interrupteur (1) pour arrêter la lame. Passer légèrement le doigt sur le bord externe de la lame pour contrôler si des bavures se sont formées. Nous recommandons vivement d'effectuer ce contrôle avec prudence car il s'agit d'une pièce très tranchante. Dans le cas où des bavures s'étaient formées, presser de nouveau l'interrupteur (1) pour faire tourner la lame pendant 3 / 4 secondes en pressant en même temps le bouton (13) de la meule supérieure afin d'ébarber la lame ainsi obtenant un tranchant parfait.

Ne pas trop prolonger l'ébarbure au-delà de ces quelques secondes car cela risquerait de déformer le fil de la lame et de l'endommager.

1. Après l'affûtage, ils est conseillé de nettoyer les meules en les frottant avec une petite brosse imbibée d'alcool.

2. Dévisser l'appareil et le remettre dans sa boîte.

4) AIGUISAGE DE LA LAME (MODÈLES AVEC AFFILOIR INCORPORÉ)

La lame doit être aiguisée régulièrement ou bien quand elle ne couperait plus de façon satisfaisante. Se conformer aux instructions suivantes:

1. Après avoir débranché la machine, nettoyer soigneusement la lame avec de l'alcool dénaturé pour la dégraisser.
2. Desserrer la poignée (11), soulever l'affûteur (12) et le tourner de 180°. Insérer les meules sur la lame. Bloquer la poignée (11).
3. Actionner l'interrupteur (1) et presser le bouton (13).
4. Laisser tourner la lame pour 30/40 secondes à peu près. Ensuite presser l'interrupteur (1) pour arrêter. Passer légèrement le doigt sur le bord externe de la lame pour contrôler si des bavures se sont formées.

Nous recommandons vivement d'effectuer ce contrôle avec prudence car il s'agit d'une pièce très tran chante.

Dans le cas où des bavures s'étaient formées, presser de nouveau l'interrupteur (1) pour faire tourner la lame pendant 3 / 4 secondes en pressant en même temps les boutons (13-14).

Ne pas trop prolonger l'ébarbure au-delà de ces quelques secondes car cela risquerait DE déformer le fil de la lame et de l'endommager.

1. Après l'affûtage, ils est conseillé de nettoyer les meules en les frottant avec une petite brosse imbibée d'alcool.
2. Remettre l'affûteur dans sa position originale.

GARANTIE: 2 ANS à l'exception des pièces électriques

CE PRODUIT A ÉTÉ CONÇU UNIQUEMENT POUR UNE UTILISATION DOMESTIQUE ET NON PAS POUR L'EMPLOI PROFESSIONNEL.

AVERTISSEMENT: RÉGLES MAINTENANCE (PARAGRAPHE 2.3)

Le contenu du paragraphe cité en marge concerne l'exécution des machines version extra CE.

Les machines se conformant aux standards UE emploi domestique sont au contraire équipées d'un écrou aveugle inamovible comme prévu par ces règlements.

Il ne sera donc pas possible de démonter manuellement le chariot porte-produit.

Instruction pour le traitement en fin d'utilisation

Ce produit est conforme à la Directive 2002/96/EC.

Le logo du vide-ordures barré apposé sur l'appareil ou sur la boite indique que l'appareil, en fin de vie, ne doit pas être éliminé comme une ordure ménagère non triée mais qu'il doit être confié à centre spécialisé pour la collecte sélective des déchets électriques et électroniques géré par l'Administration Publique. Ou bien il peut-être remis au revendeur lors de l'achat d'un appareil similaire. L'usager est responsable de la remise de l'appareil en fin d'utilisation aux centres de collecte appropriés, sous peine des sanctions prévues par les lois en vigueur sur les déchets. La collecte sélective appropriée et ensuite l'acheminement de l'appareil usagé

vers le recyclage, le traitement et l'élimination compatible avec l'environnement permettent ainsi d'éviter les conséquences négatives sur l'environnement et sur la santé des personnes et facilitent le recyclage des matériaux composant le produit. Pour tout renseignement complémentaire concernant les systèmes de collecte disponibles, il faut s'adresser au service local de recyclage des déchets, ou au revendeur qui a vendu l'appareil. Le recyclage, le traitement et l'élimination compatible avec l'environnement tant individuellement qu'au moyen de systèmes collectifs engagent la responsabilité du fabricant et/ou de l'importateur.
