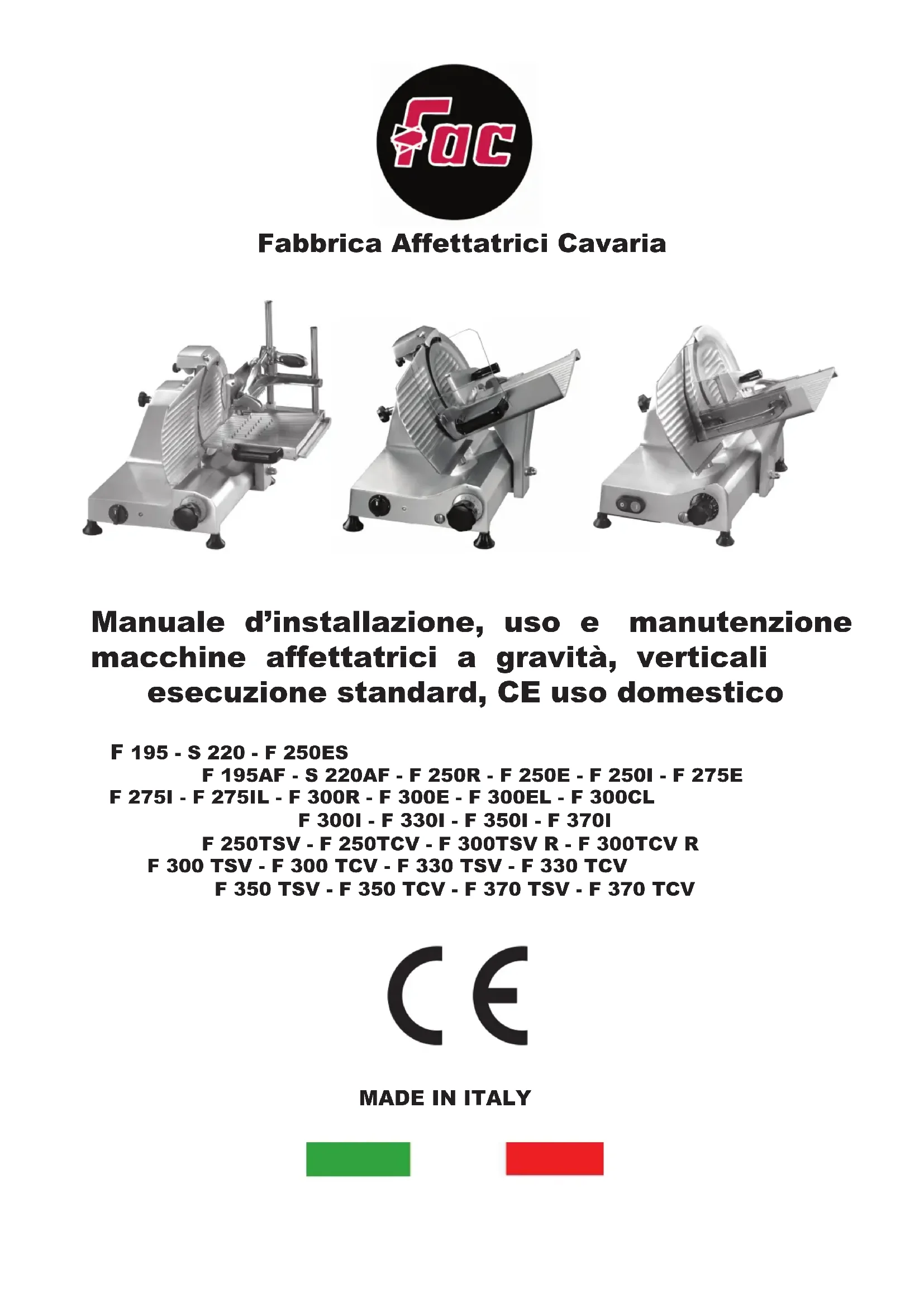

F 195 - Trancheuse FAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trancheuse électrique
Marque	FAC
Modèle	F 195
Usage prévu	Domestique
Matériau principal	Alliage d'aluminium anodisé
Entraînement	Par courroies (silencieux)
Réglage épaisseur	De 0 à 15 (graduation)
Durée de fonctionnement continu	15 minutes maximum
Alimentation électrique	Réseau domestique (voltage à vérifier sur la plaque signalétique)
Témoin lumineux	Lampe rouge de fonctionnement
Accessoires inclus	Affûteur séparé ou incorporé selon version
Démontage chariot	Possible sur modèles extra CE (écrou inamovible sur versions CE)
Entretien lame	Nettoyage à l'alcool dénaturé, huilage central
Affûtage lame	Manuel (meules) – durée 30-40 secondes
Sécurité	Interrupteur marche/arrêt, attention aux lames
Garantie	2 ans (hors pièces électriques)
Conformité environnementale	Directive 2002/96/CE (DEEE)

FOIRE AUX QUESTIONS - F 195 FAC

Comment régler l'épaisseur de coupe ?

Tournez la poignée graduée (2) située à côté de l'interrupteur. Les valeurs vont de 0 (fermé) à 15 (épaisseur maximale). La plaque de réglage (5) se déplace en conséquence.

Quelle est la durée maximale de fonctionnement continu ?

Ne dépassez pas 15 minutes de fonctionnement continu pour éviter la surchauffe du moteur. Laissez refroidir la machine avant de la réutiliser.

Comment nettoyer la lame ?

Débranchez la machine, remettez l'épaisseur à zéro. Démontez le protège-lame (7) en dévissant le bouton (9). Nettoyez la lame et le protège-lame avec un chiffon imbibé d'eau chaude ou d'alcool dénaturé. Mettez quelques gouttes d'huile dans le trou central de la lame.

Que faire si la machine devient bruyante ?

Le bruit peut provenir de l'élongation des courroies. Vissez le tendeur de courroie (10) situé sur le côté du moteur pour les retendre.

Comment aiguiser la lame ?

Débranchez la machine, nettoyez la lame à l'alcool. Ouvrez l'épaisseur au maximum. Placez l'affûteur sur le plateau, meules face à la lame. Branchez, actionnez l'interrupteur 30-40 secondes. Contrôlez le tranchant, ébarber si besoin avec le bouton supérieur. Nettoyez les meules après usage.

Puis-je démonter le chariot porte-produit ?

Sur les modèles extra CE, dévissez le volant (8) sous le chariot pour l'extraire. Sur les modèles CE domestiques, l'écrou est inamovible pour des raisons de sécurité, le chariot ne peut pas être démonté manuellement.

Quel type d'huile utiliser pour l'entretien ?

Utilisez de l'huile pour moteur pour la barre de glissage du chariot. Pour le centre de la lame, quelques gouttes d'huile standard suffisent.

L'appareil est-il adapté à un usage professionnel ?

Non, cet appareil a été conçu uniquement pour un usage domestique. Une utilisation professionnelle pourrait endommager la machine et annuler la garantie.

Que faire en fin de vie de l'appareil ?

Ne jetez pas l'appareil aux ordures ménagères. Déposez-le dans un centre de collecte sélective des déchets électriques et électroniques (DEEE) ou rapportez-le à votre revendeur lors de l'achat d'un appareil similaire.

Comment savoir si la lame est bien affûtée ?

Passez légèrement le doigt sur le bord externe de la lame (prudemment). Si vous sentez des bavures, effectuez un ébarburage de 3-4 secondes en pressant le bouton adéquat. Un tranchant parfait ne présente pas de bavures.

MODE D'EMPLOI F 195 FAC

Nos machines sont construites en alliage d'aluminium anodisé et sont donc résistantes aux acides et aux sels ainsi qu'à l'oxydation.

L'entraînement par courroies assure un fonctionnement parfaitement silencieux, un long service et une considérable économie de temps en cas où ces courroies devaient être remplacées.

La durée de la machine dépend du respect des instructions concernant son emploi et son entretien que nous énumérons de suite.

1) INSTRUCTIONS D'EMPLOI

1. Placer la machine à trancher de façon à ce que l'interrupteur (1) se trouve face à l'opérateur. S'assurer que le voltage du réseau correspondant.
2. Poser le produit à trancher sur le chariot coulissant (3) en l'immobilisant par moyen du presso (4) muni de dents.
3. Insérer la fiche dans la prise de courant et presser le bouton de l'interrupteur qui allumera une lampe rouge pour signaler que la lame est en train de tourner.
4. Établir l'épaisseur désirée en tournant la poignée graduée (2) de 0 à 15 située à côté de l'interrupteur.
5. Pousser le chariot en le faisant avancer doucement vers la lame tout en maintenant une légère pression contre la plaque de réglage de l'épaisseur (5). La lame entrera facilement dans le produit et la tranche guidée par le déviateur se détachera facilement et tombera sur le plateau des produits (6).
6. Éviter de faire marcher la machine à vide.
7. Afin d'éviter que le moteur ne se surchauffe, ne pas dépasser 15 minutes de fonctionnement en continu. Reprendre le travail après une période de repos convenable.
8. Faire attention aux parties tranchantes quand on nettoie l'appareil.

2) RECOMMANDATIONS POUR L'ENTRETIEN

1. Avant de commencer à nettoyer la machine, remettre la plaque de réglage de l'épaisseur (5) à zéro au moyen de la poignée (2) et débrancher la machine du réseau.
2. Démonter régulièrement le disque protège lame (7) pour le nettoyer en dévissant le bouton situé derrière la lame (9). Ensuite nettoyer soigneusement la lame et le protège-lame avec un chiffon imbibé d'eau chaude ou d'alcool dénaturé. Nous conseillons de mettre quelques gouttes d'huile dans le trou au centre de la lame.
3. Le chariot porte-produit (3) peut être facilement extrait en dévissant le volant (8) situé dessous et en déplaçant le tout vers l'extérieur. Cela permettra de nettoyer parfaitement cet élément.
4. De temps en temps, soulever la machine et mettre quelques gouttes d'huile (pour moteurs) sur la barre de glissage du chariot. Si, après un certain temps, la machine devenait bruyante à cause de l'élongation des courroies, visser le tendeur de courroie (10) situé sur le côté du moteur.

3) AIGUISAGE DE LA LAME (MODÈLES AVEC AFFILOIR SÉPARÉ)

La lame doit être aiguisée régulièrement ou bien quand elle ne couperait plus de façon satisfaisante. Se conformer aux instructions suivantes:

1. Après avoir débranché la machine, nettoyer soigneusement la lame avec de l'alcool dénaturé pour la dégraisser.
2. Tourner la roue graduée (2) vers la gauche afin d'obtenir l'ouverture maximum.

3. Ôter l'outil à affûter du sac, dévisser son bouton (11) moleté et insérer le pivot métallique dans le trou à ce préposé sur le plateau porte-produits de façon à ce que les des meules à aiguiser se trouvent face à la lame. Pendant cette opération, presser le bouton (12) de la meule inférieure. Celle-ci devra être insérée à moitié entre la lame sur laquelle elle s'appuiera et la plaque de réglage.

4. Brancher la machine, actionner l'interrupteur (1) tout en tenant ferme le plateau porte-produits (3) et immobiliser l'affûteur dans la position décrite plus haut au moyen du volant (8) situé sous le plateau.

5. Laisser tourner la lame pour 30/40 secondes à peu près. Ensuite presser l'interrupteur (1) pour arrêter la lame. Passer légèrement le doigt sur le bord externe de la lame pour contrôler si des bavures se sont formées. Nous recommandons vivement d'effectuer ce contrôle avec prudence car il s'agit d'une pièce très tranchante. Dans le cas où des bavures s'étaient formées, presser de nouveau l'interrupteur (1) pour faire tourner la lame pendant 3 / 4 secondes en pressant en même temps le bouton (13) de la meule supérieure afin d'ébarber la lame ainsi obtenant un tranchant parfait.

Ne pas trop prolonger l'ébarbure au-delà de ces quelques secondes car cela risquerait de déformer le fil de la lame et de l'endommager.

1. Après l'affûtage, ils est conseillé de nettoyer les meules en les frottant avec une petite brosse imbibée d'alcool.

2. Dévisser l'appareil et le remettre dans sa boîte.

4) AIGUISAGE DE LA LAME (MODÈLES AVEC AFFILOIR INCORPORÉ)

La lame doit être aiguisée régulièrement ou bien quand elle ne couperait plus de façon satisfaisante. Se conformer aux instructions suivantes:

1. Après avoir débranché la machine, nettoyer soigneusement la lame avec de l'alcool dénaturé pour la dégraisser.
2. Desserrer la poignée (11), soulever l'affûteur (12) et le tourner de 180°. Insérer les meules sur la lame. Bloquer la poignée (11).
3. Actionner l'interrupteur (1) et presser le bouton (13).
4. Laisser tourner la lame pour 30/40 secondes à peu près. Ensuite presser l'interrupteur (1) pour arrêter. Passer légèrement le doigt sur le bord externe de la lame pour contrôler si des bavures se sont formées.

Nous recommandons vivement d'effectuer ce contrôle avec prudence car il s'agit d'une pièce très tran chante.

Dans le cas où des bavures s'étaient formées, presser de nouveau l'interrupteur (1) pour faire tourner la lame pendant 3 / 4 secondes en pressant en même temps les boutons (13-14).

Ne pas trop prolonger l'ébarbure au-delà de ces quelques secondes car cela risquerait DE déformer le fil de la lame et de l'endommager.

1. Après l'affûtage, ils est conseillé de nettoyer les meules en les frottant avec une petite brosse imbibée d'alcool.
2. Remettre l'affûteur dans sa position originale.

GARANTIE: 2 ANS à l'exception des pièces électriques

CE PRODUIT A ÉTÉ CONÇU UNIQUEMENT POUR UNE UTILISATION DOMESTIQUE ET NON PAS POUR L'EMPLOI PROFESSIONNEL.

AVERTISSEMENT: RÉGLES MAINTENANCE (PARAGRAPHE 2.3)

Le contenu du paragraphe cité en marge concerne l'exécution des machines version extra CE.

Les machines se conformant aux standards UE emploi domestique sont au contraire équipées d'un écrou aveugle inamovible comme prévu par ces règlements.

Il ne sera donc pas possible de démonter manuellement le chariot porte-produit.

Instruction pour le traitement en fin d'utilisation

Ce produit est conforme à la Directive 2002/96/EC.

Le logo du vide-ordures barré apposé sur l'appareil ou sur la boite indique que l'appareil, en fin de vie, ne doit pas être éliminé comme une ordure ménagère non triée mais qu'il doit être confié à centre spécialisé pour la collecte sélective des déchets électriques et électroniques géré par l'Administration Publique. Ou bien il peut-être remis au revendeur lors de l'achat d'un appareil similaire. L'usager est responsable de la remise de l'appareil en fin d'utilisation aux centres de collecte appropriés, sous peine des sanctions prévues par les lois en vigueur sur les déchets. La collecte sélective appropriée et ensuite l'acheminement de l'appareil usagé

vers le recyclage, le traitement et l'élimination compatible avec l'environnement permettent ainsi d'éviter les conséquences négatives sur l'environnement et sur la santé des personnes et facilitent le recyclage des matériaux composant le produit. Pour tout renseignement complémentaire concernant les systèmes de collecte disponibles, il faut s'adresser au service local de recyclage des déchets, ou au revendeur qui a vendu l'appareil. Le recyclage, le traitement et l'élimination compatible avec l'environnement tant individuellement qu'au moyen de systèmes collectifs engagent la responsabilité du fabricant et/ou de l'importateur.
